1 SABIANA 1) fan coily 2) sálavé panely 3) teplovzdušné jednotky prezentace KLIMAVEX / Praha SABIANA S.p.A. Technická podpora zákazníkům Jiří Bezrouk j.bezrouk@sabiana.it

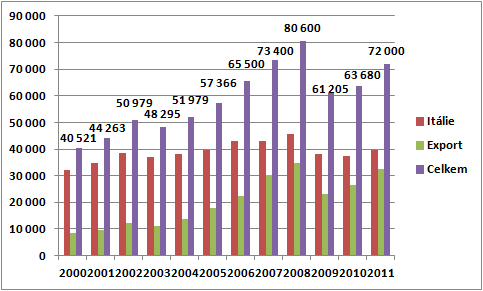

2 SABIANA Založena v roce 1929 sídlo Corbetta, Milano,Itálie Celkem 5 výrobních závodů m2: 1. Corbetta, RP, UH, výměníky tepla 2. Magenta, fan coily, kazety 3. Logistika nákup, sklad, expedice 4. a 5. AHU jednotky

3 Současnost Výroba produktů pro vytápění a klimatizaci výrobních, administrativních, obchodních, bytových a sportovních zařízení (voda jako teplonosná / chladící látka) 180 zaměstnanců 43 obchodních zastoupení v Itálii 56 distributorů na pěti kontinentech Výdaje na R&D 2,5 mil. ročně za posl. 5 let (prům. 4% z tržeb) Strategie investice inovace kvalita - design 2012 produktivita /osobu/rok

4 Základní výrobková řada fan coil výrobek č.1 Ventilátorové konvektory představitel Carisma: ks jednotek ročně Kazetové jednotky představitel Sky Star: ks jednotek ročně

5 Základní výrobková řada stropní sálavé panely výrobek č.2 teplovzdušné jednotky výrobek č.3 Stropní sálavé panely představitel Duck Strip: m 2 ročně Teplovzdušné jednotky představitel Atlas: ks ročně

6 SABIANA a její výrobky Fan coily : Sky Star Coanda Komínové systémy: Inox 25 / 50 Inox mono Sestavné klimajednotky: Zeus Vulcan Teplovzdušné jednotky: Comfort Polaris Teplovzdušné jednotky: Atlas Helios Janus No Strat Sálavé panely: Duck Strip Pulsar Duck Vap Fan coily: Carisma Maestro Ocean Mistral

7 Carisma CRS 1) fan coily (ventilátorové konvektory) Mistral Sky Star Coanda Maestro Carisma Ocean

8 Výrobková řada dle vzduchového výkonu m 3 /h CRR CRT CRC Pa CRS Pa Maestro Pa Ocean Pa Coanda SkyStar Mistral

9 Carisma s radiálním ventilátorem ECM 7 velikostí dtto ACM CRC Skryté a pohledové instalace ACM 9 velikostí MV MO-MVB 3 řady 3+1 řady 3+2 řady IV-IO 4 řady 4+1 řady

10 Carisma s tangenciálním ventilátorem ECM 5 velikostí dtto ACM CRT Skryté i pohledové instalace MV 3 řady ACM 6 velikostí MO-MVB 3+1 řady IV-IO

11 Carisma pro byty a bytové domy CRR Pohledové instalace 4 velikosti MV 1 výměník 2 řady

12 Carisma s vyšším externím tlakem 80 Pa ECM 3 velikosti dtto ACM CRS Skryté instalace ACM 4 velikosti 3 řady 3+1 řady 3+2 řady 4 řady 4+1 řady

13 Maestro s vysokým externím tlakem 160 Pa Maestro Skrytá instalace 5 velikostí 3 řady 4 řady 3+1 řady 3+2 řady 4+1 řady 4+2 řady

14 Ocean - malá sestavná klima jednotka, 160 Pa 2 řady Ocean Skrytá instalace 4 velikosti 3 řady 4 řady 4+2 řady 6 řady

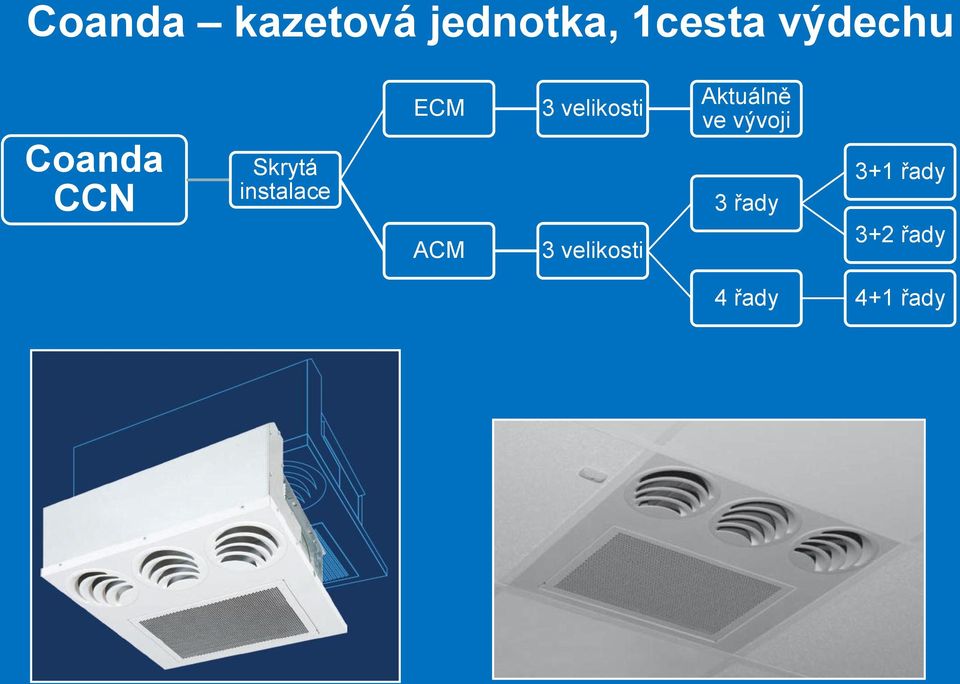

15 Coanda kazetová jednotka, 1cesta výdechu Coanda CCN Skrytá instalace ECM ACM 3 velikosti 3 velikosti Aktuálně ve vývoji 3 řady 3+1 řady 3+2 řady 4 řady 4+1 řady

16 Sky Star kazetová jednotka, 4 cesty výdechu SkyStar Skrytá (pohledová) instalace 28 typových variant AC motor ECM motor 7 variant 2 trubky 11 variant 4 trubky 5 variant 2 trubky 5 variant 4 trubky

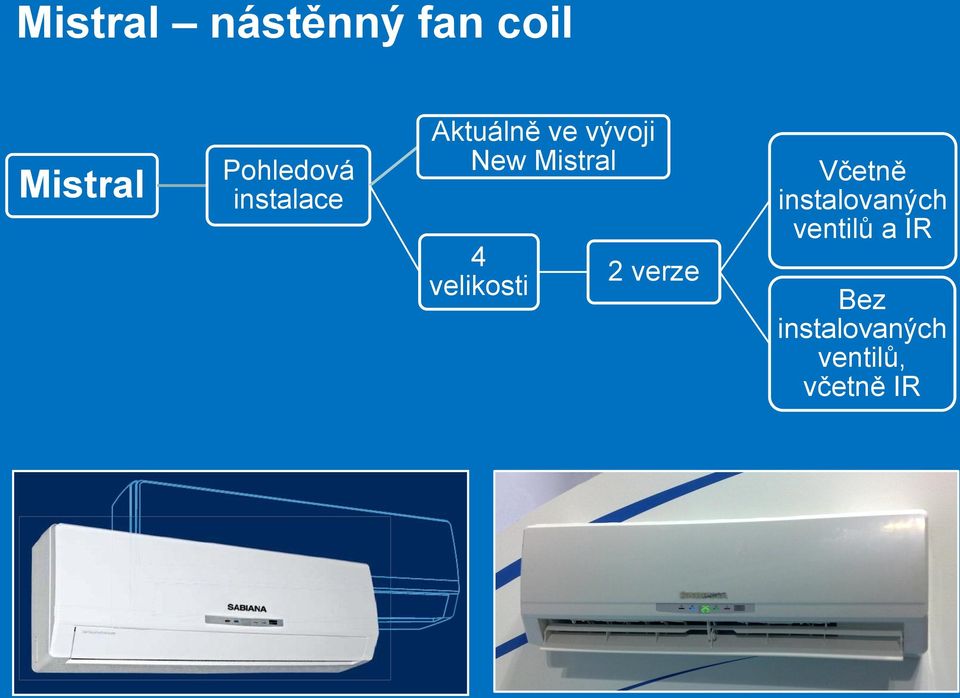

17 Mistral nástěnný fan coil Mistral Pohledová instalace Aktuálně ve vývoji New Mistral 4 velikosti 2 verze Včetně instalovaných ventilů a IR Bez instalovaných ventilů, včetně IR

18 Trendy ve vývoji fan coilů Sabiana a) Multifunkční využití i. vytápění ii. chlazení iii. větrání iv. ventilace v. filtrace elektrostatický filtr Crystall b) Zvýšení uživatelského komfortu i. vícestupňová regulace ii. plynulá regulace - použití EC motorů iii. bezdrátová regulace Free Sabiana iv. skupinové ovládání od master/slave až po Sabnet v. minimalizace hlučnosti použití tangenciálních ventilátorů c) Snížení provozních nákladů i. minimalizace příkonu - použití EC motorů ii. snížením množství přiváděného čerstvého vzduchu elektrostatický filtr Crystal d) Design

19 Regulace fan coilů Sabiana IRC CB CB - T CB - AU SEL T2T MO - 3V TMO T TMO T - AU TMO 503 TMO DI FREE SABIANA IRC ETN

20 Elektrostatický fitr Crystall a) Používán od roku 1994 b) Určen k aplikaci u fan coilů Carisma, Sky Star, Flex System, Duct Systém, Ocean, Vulcan (!) c) Spoří energii snížením potřebného množství čerstvého vzduchu d) Splňuje požadavky na dosažení maximální čistoty vzduchu d) Eliminuje cigaretový kouř, prach, pyl, biologické organismy (0,01μm) e) Jednoduchý princip s účinností větší 90% s Crystall Crystall

21 otáčky otáčky [Rpm] [Rpm] Použití EC motorů (s elektronickou komutací) a) Používány od roku 2009 b) Určeny k aplikaci u fan coilů Carisma, Sky Star, Coanda c) Souběžná nabídka standardních i EC motorů d) EC motory jsou BLAC (Brush Less Alternating Current) motory s permanentním magnetem v rotoru e) Řídící deska elektronicky řídí komutovaný proud ve vinutí statoru, systém řízení optimalizuje provozní režim motoru f) Hlavní výhody i. možnost nastavení libovolných otáček / kontinuální změna otáček ii. nízká spotřeba energie iii. vysoký kroutící moment EC motor 1300 iv. vysoká účinnost i při nízkých otáčkách 1200 v. nedochází ke kolísání otáček ,5 2,5 3,52 4,52,5 5,5 3 CRC SK kw/w CRC 73 CRC SK ECM SK 12 ECM CRT CRS účinnost účinnost [%] 0 [%] 3,5 1 1,54,5 2 5,5 2,5 CRT CRS kw/w asynchronní motor CRT CRS ECM

22 Bezdrátová regulace Free Sabiana a) Používáno od roku 2008 b) Určen pro ovládání fan coilů Carisma, Sky Star, Meastro, Coanda c) Zvyšuje komfort a přesnost ovládání fan coilů d) Zahrnuje dálkový ovladač (1), řídící desku (2), snímač teploty (3) e) 1 dálkový ovladač řídí až 25 fan coilů (vzdálených max.8 m) ve 4 pracovních zónách se 4 snímači teploty f) Řídící deska ovládá všechny elektrické a hydraulické funkce 1 3 2

23 Power noise level db(a) Minimalizace hlučnosti ventilátorových konvektorů Celkový Lw Δ otáčky chladící db(a) výkon kw 6 3, , ,94 41 a) Carisma CRC 53 SABIANA i. standardní provedení a střední CRC 53 velikost ii. radiální ventilátor CARRIER iii. velikost 5 (z 9) 42N-33HF iv. standardní asynchronní motor b) Lw hladina akustického výkonu CIAT 5 3, c) Lp hladina akustického tlaku M 329 NSP 4 3, i. hodnoty Lp o 9 db(a) < Lw ii. odrazové AERMEC 3 pole 100 3,4 m iii. FCX42 dozvuk 0,5 2 s 2, d) Hodnoty certifikovány Eurovent 3 3, , TRANE FCV , , GALLETTI F8B 3 4, , ,5 3,5 YFCN CRC N-33HF Carrier M 329 NC Ciat FCX42 Aermec FCV 04 Trane F8B Galletti Total capacity kw

24 Duck Strip 2) sálavé panely Pulsar Duck Vap

25 Sálavé vytápění základní vymezení centrální a statický systém vytápění topný panel umístěn pod stropem vytápěného objektu teplá nebo horká voda, nebo pára jako teplonosná látka výška instalace 3 až 40 m nad podlahou v souladu s Evropským standardem EN 14037

26 Sálavé vytápění - charakteristika 1. Centrální systém vytápění a) jednoduchá regulace 2. Statický systém vytápění (bez ventilátorů) a) nedochází k pohybu a vrstvení vzduchu b) není významný rozdíl mezi teplotou vzduchu v prostoru, mezi podlahou a stropem c) dosažení tepelné pohod při nižší teplotě d) vhodné pro čisté prostory, stejně jako pro průmyslové objekty 3. Topný systém neobsahuje elektrické prvky a) absolutně tichý systém vytápění b) nevzniká nebezpečí požáru c) vhodné pro prostředí s nebezpečím výbuchu d) nevznikají provozní a servisní náklady e) efektivní způsob vytápění vznikají významné úspory f) velmi dlouhá doba života topného systému 4. Prvky topného systému nezabírají místo na podlaze 5. Prvky topného systému lze konfigurovat dle potřeby, charakteru a dislokace pracovišť ve vytápěném prostředí

27 Sálavé vytápění sálavý panel Duck Strip Skladba panelu : a Pulsar Použité materiály : ocelový sálavý panel tl.0,8mm ochrana fosfátováním lakování technologií Comaxit RAL 9002 šedá, RAL 9010 bílá jiné barvy dle RAL za příplatek svařované trubky Standard tl.1,5mm, ½, do 4 bar (10 bar) a 120 C vhodné pro teplou a horkou vodu tažené trubky Special tl.2,35mm, ½, do 25 bar a 180 C vhodné pro horkou vodu a páru minerální izolace tl.30mm krytá Al fólii, nepohlcující vlhkost, na přání izolace tl.40 mm instalací od roku 1971

28

29 3) teplovzdušné jednotky Comfort Polaris No-Strat Helios Atlas Janus Jet Stream Atlas Split

30 Teplovzdušné vytápění základní vymezení decentralizovaný systém vytápění možnost individuálního, nebo skupinového ovládání teplovzdušná jednotka umístěna na stěně nebo pod stropem vytápěného objektu teplá nebo horká voda, nebo pára jako teplonosná látka výška instalace 3 až 15 m nad podlahou

31 Teplovzdušné vytápění - charakteristika 1. Decentralizovaný systém vytápění a) jednoduchá regulace použití více otáčkových motorů b) lokální účinek pouze v místě potřeby c) rychlý účinek krátká doba zátopu 2. Prvky topného systému nezabírají místo na podlaze a) potlačení vrstvení vzduchu při podstropní instalaci b) prodloužení dosahu užitím sekundární žaluzie 3. Prvky topného systému lze konfigurovat dle potřeby, charakteru a dislokace pracovišť ve vytápěném prostředí 4. Lze využít i pro klimatizaci prostor v rámci 2 trubkového zapojení 5. Dvojnásobný tlakový test každého výměníku na těsnost 30 bar

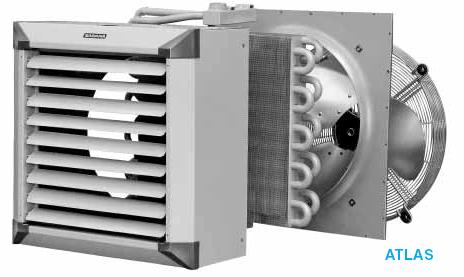

32 Varianty provedení : 10 velikostí jednotek, kw Teplovzdušné vytápění jednotky ATLAS ocelové nebo měděné trubky výměníku 22mm jedno, dvou nebo třířadý výměník tepla nástěnná i podstropní montáž teplovodní, horkovodní nebo parní topná látka funkce otopná, ventilační, větrací, filtrační jedno, nebo třífázové, jedno, dvou, tří, nebo pěti otáčkové pohony široké příslušenství vzduchových komor

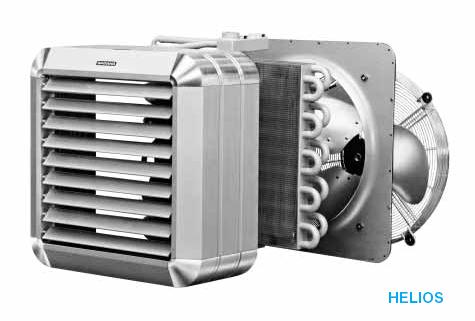

33 Varianty provedení : 6 velikostí jednotek, 5 60 kw opláštění jednotky z hliníku Teplovzdušné vytápění jednotky HELIOS ocelové nebo měděné trubky výměníku 22mm jedno, dvou nebo třířadý výměník tepla nástěnná i podstropní montáž teplovodní, horkovodní nebo parní topná látka funkce otopná, ventilační jedno nebo třífázové, jedno, dvou, tří, nebo pěti otáčkové pohony

34 Varianty provedení : 4 velikosti jednotek, 8 typů Teplovzdušné vytápění jednotky JANUS výkon topení kw, chlazení 5 28 kw měděné trubky výměníku tří nebo čtyřřadý výměník tepla nástěnná montáž chladící, teplovodní nebo horkovodní látka funkce otopná, ventilační, klimatizační odvod kondenzátu gravitací dvou otáčkové pohony

35 Teplovzdušné vytápění vratové clony ATLAS STP Varianty provedení : 3 velikosti jednotek, 8 typů, m3/h ocelové nebo měděné trubky výměníku 22mm jedno, dvou nebo třířadý výměník tepla jedno otáčkové pohony výška nad podlahou 2,5 až 5,5 m šířka clony 1,5 až 2,5 m

36 Teplovzdušné vytápění antistratifikační jednotky NO-STRAT Varianty provedení : 5 velikostí jednotek provedení bez tepelného výměníku jedno otáčkové pohony výška nad podlahou 3,0 až 18,0 m pokrytá plocha 60 až 400 m2

37 Teplovzdušné vytápění příslušenství Sekundární žaluzie žaluzie s profilem křídla 10 velikostí sekundárních žaluzií nástěnná i podstropní instalace instalace až do výšky 19m (bez 12m) dosah do vzdálenosti 37 m (bez 30m) na vyžádání motorický pohon

38 Novinky Regulace 5 ti rychlostního jednofázového pohonu 230 V, 50 Hz manuální s termostatem motor s chlazením

39 Výhody Tepelné výměníky : vlastní výroba tepelných výměníků 100% dvojnásobný test na těsnost ocelové nebo měděné trubky výměníku 22mm lakované ocelové výměníky prodloužená životnost tepelných výměníků hliníkové lamely výměníků nalisovány na trubky vyšší teplosměnná plocha vysoká tuhost výměníků menší zanášení trubek menší tlaková ztráta vyšší tepelný výkon montáž za potrubí Al lamely tl.0,15mm rozteč lamel 2,5mm trubka 22mm síla stěny trubky 1mm

40 Teplovzdušné vytápění ATLAS HELIOS JANUS NO-STRAT

41 Teplovzdušné vytápění Jednotky COMFORT Varianty provedení : 10 velikostí jednotek, kw 2 clony na výdechu (DRA, T2) měděné trubky kruhového výměníku jedno nebo dvou otáčkové pohony pouze podstropní montáž teplovodní, horkovodní nebo parní médium funkce otopná, ventilační, antistratifikační

42 Teplovzdušné vytápění klimatizační jednotka POLARIS Varianty provedení : 10 velikostí jednotek výkon topení kw, chlazení 2 20 kw DRA clona na výdechu měděné trubky kruhového výměníku pouze dvou otáčkové pohony pouze podstropní montáž chladící (min.9 ), teplovodní nebo horkovodní médium funkce otopná, ventilační, antistratifikační, klimatizační

43 Teplovzdušné vytápění COMFORT a POLARIS
