Filtr kruhový PFK 12, 24, 36, 48, 60, 72

Transkript

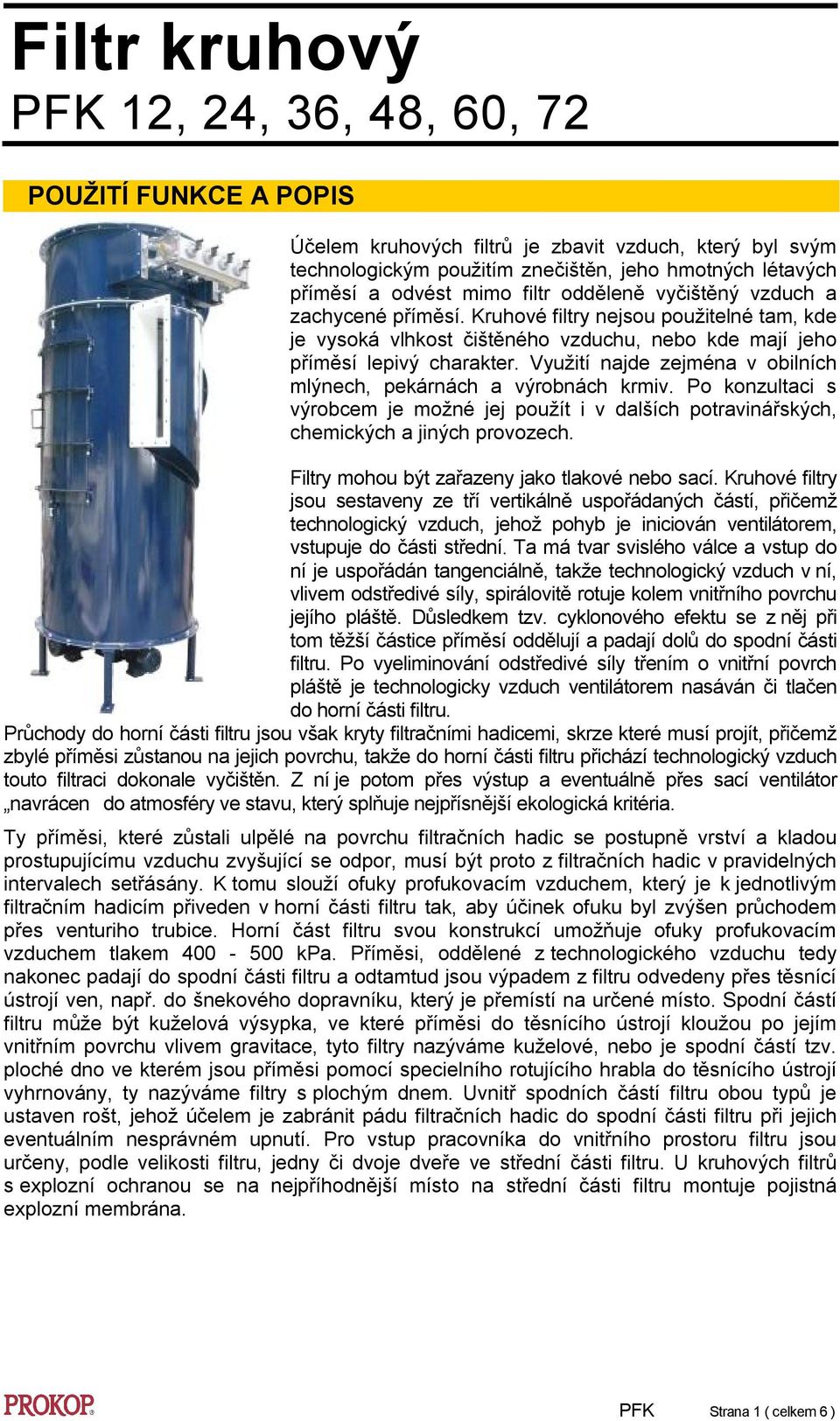

1 Filtr kruhový PFK 12, 24, 36, 48, 60, 72 POUŽITÍ FUNKCE A POPIS Účelem kruhových filtrů je zbavit vzduch, který byl svým technologickým použitím znečištěn, jeho hmotných létavých příměsí a odvést mimo filtr odděleně vyčištěný vzduch a zachycené příměsí. Kruhové filtry nejsou použitelné tam, kde je vysoká vlhkost čištěného vzduchu, nebo kde mají jeho příměsí lepivý charakter. Využití najde zejména v obilních mlýnech, pekárnách a výrobnách krmiv. Po konzultaci s výrobcem je možné jej použít i v dalších potravinářských, chemických a jiných provozech. Filtry mohou být zařazeny jako tlakové nebo sací. Kruhové filtry jsou sestaveny ze tří vertikálně uspořádaných částí, přičemž technologický vzduch, jehož pohyb je iniciován ventilátorem, vstupuje do části střední. Ta má tvar svislého válce a vstup do ní je uspořádán tangenciálně, takže technologický vzduch v ní, vlivem odstředivé síly, spirálovitě rotuje kolem vnitřního povrchu jejího pláště. Důsledkem tzv. cyklonového efektu se z něj při tom těžší částice příměsí oddělují a padají dolů do spodní části filtru. Po vyeliminování odstředivé síly třením o vnitřní povrch pláště je technologicky vzduch ventilátorem nasáván či tlačen do horní části filtru. Průchody do horní části filtru jsou však kryty filtračními hadicemi, skrze které musí projít, přičemž zbylé příměsi zůstanou na jejich povrchu, takže do horní části filtru přichází technologický vzduch touto filtraci dokonale vyčištěn. Z ní je potom přes výstup a eventuálně přes sací ventilátor navrácen do atmosféry ve stavu, který splňuje nejpřísnější ekologická kritéria. Ty příměsi, které zůstali ulpělé na povrchu filtračních hadic se postupně vrství a kladou prostupujícímu vzduchu zvyšující se odpor, musí být proto z filtračních hadic v pravidelných intervalech setřásány. K tomu slouží ofuky profukovacím vzduchem, který je k jednotlivým filtračním hadicím přiveden v horní části filtru tak, aby účinek ofuku byl zvýšen průchodem přes venturiho trubice. Horní část filtru svou konstrukcí umožňuje ofuky profukovacím vzduchem tlakem kpa. Příměsi, oddělené z technologického vzduchu tedy nakonec padají do spodní části filtru a odtamtud jsou výpadem z filtru odvedeny přes těsnící ústrojí ven, např. do šnekového dopravníku, který je přemístí na určené místo. Spodní částí filtru může být kuželová výsypka, ve které příměsi do těsnícího ústrojí kloužou po jejím vnitřním povrchu vlivem gravitace, tyto filtry nazýváme kuželové, nebo je spodní částí tzv. ploché dno ve kterém jsou příměsi pomocí specielního rotujícího hrabla do těsnícího ústrojí vyhrnovány, ty nazýváme filtry s plochým dnem. Uvnitř spodních částí filtru obou typů je ustaven rošt, jehož účelem je zabránit pádu filtračních hadic do spodní části filtru při jejich eventuálním nesprávném upnutí. Pro vstup pracovníka do vnitřního prostoru filtru jsou určeny, podle velikosti filtru, jedny či dvoje dveře ve střední části filtru. U kruhových filtrů s explozní ochranou se na nejpříhodnější místo na střední části filtru montuje pojistná explozní membrána. PFK Strana 1 ( celkem 6 )

2 PŘEDNOSTI 1. Spolehlivý provoz, který nevyžaduje stálou obsluhu 2. Vysoká účinnost (čistota vystupujícího vzduchu) 3. Možnost zařazení do systému sacího nebo tlakového 4. Sdružuje v jednom stroji dva odlučovací způsoby - odstředivý a filtrační 5. Snadná montáž 6. Dokonalé automatické čištění filtračních hadic protisměrnými ofuky profukovacím vzduchem 7. Kontrola provozu světelnou signalizací na elektroskříni ZNAČENÍ F K 2 4 L P K E C M Z 0 Název filtru: Počet Těsnící Štítek Revize Provedení Konstrukce Typ Ochrana Vybavení Filtr hadic ústrojí kruhový L levé V výsypka (kuželové dno) P pravé P ploché dno B bez výsypky (kuželového dna) K kompresorový S standardní provedení (bez explozní ochrany) E s explozní ochranou 01 běžné provedení 1 dveře 02 2 dveře 03 dveře na druhé straně 0 bez těsnícího ústrojí 1 PRVT 2 PT Zařízení bez štítku Štítek v češtině Štítek v angličtině Štítek v němčině Štítek v ruštině Štítek ve francouzštině Štítek ve slovenštině Štítek stroje O C A N R F S PFK Strana 2 (celkem 8)

3 Provedení elektromotoru Zařízení bez elektromotoru Běžné provedení s krytím IP 54 Napětí 230/400/50Hz do nebezpečí výbuchu EX Tropické univerzální provedení T32 (TAH 2) Napětí sítě 220/110 V (Maroko) Napětí sítě 440V/60Hz (USA) Napětí sítě 440V/50Hz (Kypr) Napětí sítě 500V/50Hz (Semtín) Napájení čidel, ventilů O 230 V AC (50Hz) M 24 V DC (stejnosměrné) N E 230 V AC (50Hz) C 24 V DC (stejnosměrné) D P R S W Povrchová úprava Bez nátěru Základní nátěr 2x Základní nátěr + vrchní barva hrášková zeleň (5080) Základní nátěr + vrchní barva modř tyrkysová (4265) Základní nátěr + vrchní barva slonová kost + žlutá chromová světlá ( ) Konzervace voskem Základní nátěr + vrchní barva černá (1999) Základní nátěr + vrchní barva slonová kost REGINA + zelená ( ) Základní nátěr + vrchní barva hnědá (2320) Základní nátěr + vrchní barva slonová kost REGINA (504123) Základní nátěr + vrchní barva ocelová modř (RAL 5011) Základní nátěr + vrchní barva červeň višňová (8850) Základní nátěr + vrchní barva slonová kost (6003) Neobsazeno Základní nátěr + vrchní barva zeleň hrášková + slonová kost ( ) Základní nátěr + vrchní barva zeleň hrášková + slonová kost + žluté chrániče vně ( ) Neobsazeno Základní nátěr + vrchní barva slonová kost + červeň višňová ( ) Neobsazeno Neobsazeno Žárový zinek Základní nátěr + vrchní barva žlutá + černá ( ) - zebra Základní nátěr + vrchní barva žlutá chromová světlá (6200) Základní nátěr + vrchní barva modrozelená (RAL 5018) Základní nátěr + vrchní barva bílá AKRYMETAL (1000) Barva dle zákazníka O A B C D E F G H I J K L M N P Q R S T U V W X Y Z REVIZE VÝKRESU: 0 až 9, nebo A, B až Z PFK Strana 3 (celkem 8)

4 HLAVNÍ TECHNICKÉ ÚDAJE PARAMETR Měr. Filtr kruhový typ PFK jedn Pozn. Filtrační plocha m 2 7,8 15,6 23,4 31, ,8 Teoretický výkon m 3.h Účinnost filtru % min.více než 99 Hmot. kompr. filtru NETTO s kuželem bez kg expl.pojistky BRUTTO Hmot. kompr.filtru NETTO s plochým dnem bez kg expl.pojistky BRUTTO Hmotn.expl. pojistek NETTO kg BRUTTO Obestavěný prostor m Poznámky: Údaje o filtrační ploše jsou dány skutečností, že jedna filtrační hadice má činnou plochu 0,65 m 2 Pod pojmem teoretický výkon rozumíme maximální množství čistého vzduchu, které lze protáhnout přes filtr osazený čistými hadicemi. Skutečný výkon při rozličném složení technologického vzduchu je pochopitelně nižší a pro konkrétní případy by musel být změřen. Jako příklad uvádíme již naměřené údaje, dle kterých je skutečný výkon: a) v krmivářské pneudopravě (0,12 g prachu na 1 m 3 ) o 3 % nižší, b) při aspiraci čističek krupic o 10 % nižší, c) při aspiraci v čistírnách či předčistírnách o 17 % nižší, d) při pneudopravě pšenice o 25 % nižší, e) při čistírenské pneudopravě o 34 % nižší, f) při pneudopravě žita (1,6 g prachu na 1 m 3 ) o 42 % nižší a g) při aspiraci příjmu obilí a pod. (7 g prachu na 1 m 3 ) o 66 % nižší než výkon teoretický! Obvykle bývá naměřena účinnost dokonce vyšší než 99,95 %. U filtrů s explozní ochranou je výsledná hmotnost dána jako součet hmotnosti konkrétního typu kruhového filtru a hmotnosti příslušného explozního panelu. ELEKTRICKÉ PARAMETRY Napájení Napájecí frekvence Jištění Stupeň krytí Napětí ovládacích obvodů 230V AC 50Hz 2A IP54 24V DC PFK Strana 4 (celkem 8)

5 PNEUMATICKÉ PARAMETRY PARAMETR Měr. Filtr kruhový typ PFK jedn Max.pracovní tlak v prostoru uvnitř střední a spodní části filtru kpa 2,5 Tlaková ztráta filtru kpa 0,8 1,4 Tlak profukovacího vzduchu u kompresorových filtrů kpa Spotřeba profukovacího vzduchu m 3.h -1 9 Třída jakosti profukovacího - vzduchu dle ČSN ISO Maximální velikost částice µm 5 Maximální koncentrace mg.m 3 5 Max. tlakový rosný bod profukovacího vzduchu C +3 Max.obsah oleje v profukovacím vzduchu mg.m 3 0,01 Doba trvání prodlevy u kompresorových filtrů s Pozn. Znaménko u údaje říká, že může jít jak o hodnotu podtlaku (u filtrů, zařazených jako sací ), tak o hodnotu přetlaku (u filtrů, zařazených jako tlačné ) Rozptyl v hodnotách tlakové ztráty vyjadřuje i stav znečištění filtračních hadic. Hodnoty blízké dolní mezi odpovídají vyčištěním či novým filtračním hadicím, hodnoty blízké horní mezi odpovídají hadicím, znečištěným na nejvyšší únosnou mez. Při hodnotách tlakové ztráty nad hodnotu 1,6 kpa je nezbytně nutné hadice mechanicky vyčistit či vyměnit za nové. K tomuto stavu obvykle dochází po cca 1/2 roce plného provozu. Pro signalizaci horní meze tlakové ztráty lze instalovat naše zařízení Snímač tlakové ztráty, které není součástí dodávky filtru, je však možno je objednat samostatně. Pokud není předpoklad poklesů teploty v okolí filtru pod 08C, lze kalkulovat i s třídou jakosti profukovacího vzduchu. Pokud není předpoklad poklesů teploty v okolí filtru pod 08C, lze kalkulovat i s hodnotou max. tlakového rosného bodu profukovacího vzduchu plus 38C. PFK Strana 5 (celkem 8)

6 HLAVNÍ ROZMĚRY STROJE Kompresorových filtrů malých s kuželem PFK Strana 6 (celkem 8)

7 Kompresorových filtrů velkých s kuželem Kompresorových filtrů malých s plochým dnem PFK Strana 7 (celkem 8)

8 Kompresorových filtrů velkých s plochým dnem PROKOP INVEST, a.s. * Dělnická 35 * * Pardubice Černá za Bory tel.: / fax.: * prokop@prokop.cz PFK Strana 8 (celkem 8)
