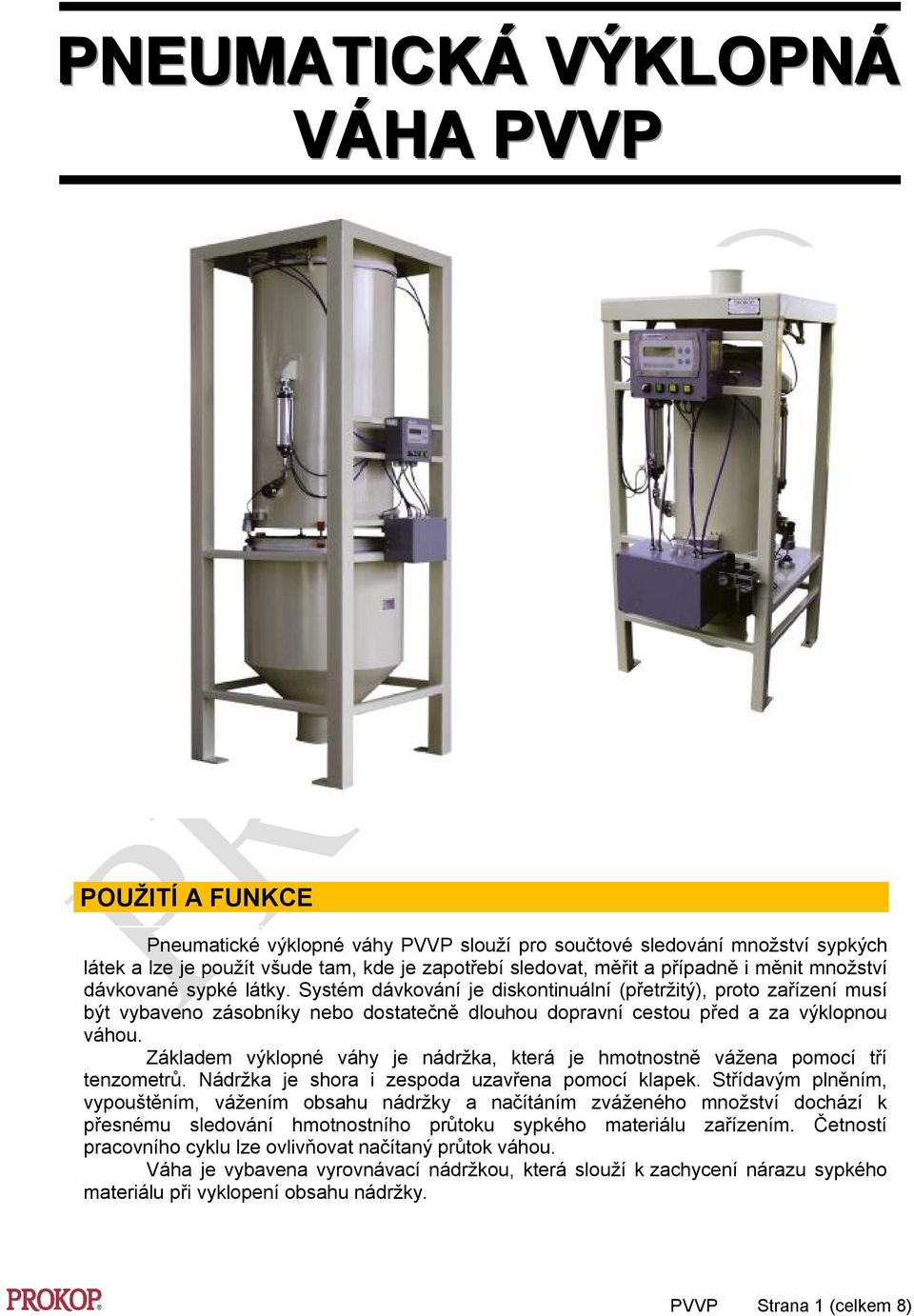

1 PNEUMATICKÁ VÝKLOPNÁ VÁHA PVVP POUŽITÍ A FUNKCE Pneumatické výklopné váhy PVVP slouží pro součtové sledování množství sypkých látek a lze je použít všude tam, kde je zapotřebí sledovat, měřit a případně i měnit množství dávkované sypké látky. Systém dávkování je diskontinuální (přetržitý), proto zařízení musí být vybaveno zásobníky nebo dostatečně dlouhou dopravní cestou před a za výklopnou váhou. Základem výklopné váhy je nádržka, která je hmotnostně vážena pomocí tří tenzometrů. Nádržka je shora i zespoda uzavřena pomocí klapek. Střídavým plněním, vypouštěním, vážením obsahu nádržky a načítáním zváženého množství dochází k přesnému sledování hmotnostního průtoku sypkého materiálu zařízením. Četností pracovního cyklu lze ovlivňovat načítaný průtok váhou. Váha je vybavena vyrovnávací nádržkou, která slouží k zachycení nárazu sypkého materiálu při vyklopení obsahu nádržky. PVVP Strana 1 (celkem 8)

2 PŘEDNOSTI 1. spolehlivý provoz 2. zařízení nezpůsobuje hluk 3. snadná montáž 4. vysoká bezpečnost 5. bezobslužný provoz 6. snadná údržba 7. zařízení může být antikorozní 8. zaručené užitkové vlastnosti POPIS STROJE HORNÍ STŮL VSTUP SYPKÉHO MATERIÁLU HORNÍ HRDLO PNEUVÁLCE HORNÍ KLAPKY SKŘÍŇ ELEKTROŘÍZENÍ HORNÍ KLAPKA RÁM NÁDRŽKA TENZOMETRY HADICE ODVZDUŠNĚNÍ PNEUVÁLCE SPODNÍ KLAPKY SKŘÍŇ PNEUMATICKÝCH ROZVODŮ SPODNÍ KLAPKA VSTUP TLAKOVÉHO VZDUCHU VYROVNÁVACÍ NÁDRŽKA JEDNOTKA NA ÚPRAVU VZDUCHU VÝSTUP SYPKÉHO MATERIÁLU SPODNÍ HRDLO PVVP Strana 2 (celkem 8)

3 Pneumatická výklopná váha se skládá z rámu, horního hrdla, spodního hrdla, nádržky, horní klapky, spodní klapky, vyrovnávací nádržky, tenzometrů, hadice odvzdušnění, pneumatických rozvodů, skříně elektrořízení. Součástí rámu jsou: horní stůl, deska, vyrovnávací nádržka, horní hrdlo, spodní hrdlo. Horní klapka se skládá z dvoukřídlé klapky, kde každé křídlo je ovládáno jedním ze dvou pneuválců. V nádržce je ve spodní části umístěna spodní klapka, která je motýlkového typu. Spodní klapka je ovládána dvěma pneuválci, které působí na klapku ve stejném směru tak, aby nedocházelo ke křížení klapky. Nádržka spolu se spodní klapkou a pneuválci je vážena pomocí tří tenzometrů. Pevná část tenzometrů je upevněna na desku. Nádržka je s rámem propojena pomocí pružného návleku. Horní hrdlo je přivařeno k hornímu stolu, spodní hrdlo je přivařeno na kuželovou část vyrovnávací nádržky. Horní hrdlo je s vyrovnávací nádržkou propojeno pomocí hadice odvzdušnění. Ve skříni pneumatických rozvodů jsou umístěny rozvaděče s elektromagnetickými ventily, které ovládají tlakový vzduch na pneuválce. Na skříni pneumatických rozvodů je umístěn regulační ventil s filtrem. Součástí pneumatických rozvodů je příslušenství, plastové potrubí, zpětné ventilky, výfuky. Elektromagnetické ventily jsou řízeny ze skříně elektrořízení, do které jsou též zavedeny snímače polohy pneuválců a přípojka centrálního řízení. Každá výklopná váha má vážní elektroniku, která je umístěna v horním rozvaděči. Pro vyhodnocování signálů z vážní elektroniky a pro řízení četnosti výklopů lze dodat výklopné váhy s řídicím systémem, nebo bez řídicího systému. Výklopné váhy bez řídicího systému vyžadují nadřazený řídicí systém, který pak ovládá mechanické prvky (pneuválce) v závislosti na měřené hmotnosti (3 tenzometrické snímače) a požadovaného výkonu. Nadřazený řídicí systém komunikuje s výklopnou váhou přes sériové komunikační rozhraní RS422. TYPOVÉ OZNAČENÍ PVVP 150.V - X Y TYPOVÉ ZNAČENÍ ZAŘÍZENÍ POUŽITÝ MATERIÁL ZÁKLADNÍ OBJEMOVÝ VÝKON ROZMĚROVÁ ŘADA ZPŮSOB ELEKTROOVLÁDÁNÍ ZÁKLADNÍ VÝKONNOVÉ PARAMETRY ROZMĚROVÁ ŘADA ZÁKLADNÍ OZNAČENÍ - TYP VÝKON [m 3 /hod] NOMINÁLNÍ MAXIMÁLNÍ PVVP 05.0 XY 5 7 PVVP 15.0 XY PVVP 25.0 XY PVVP 50.0 XY PVVP 80.0 XY PVVP XY PVVP XY ROZMĚROVÁ ŘADA ZKRÁCENÁ OZNAČENÍ - TYP VÝKON [m 3 /hod] NOMINÁLNÍ MAXIMÁLNÍ PVVP 05.1 XY 3,5 5 PVVP 15.1 XY PVVP 25.1 XY PVVP 50.1 XY PVVP 80.1 XY PVVP XY PVVP XY PVVP Strana 3 (celkem 8)

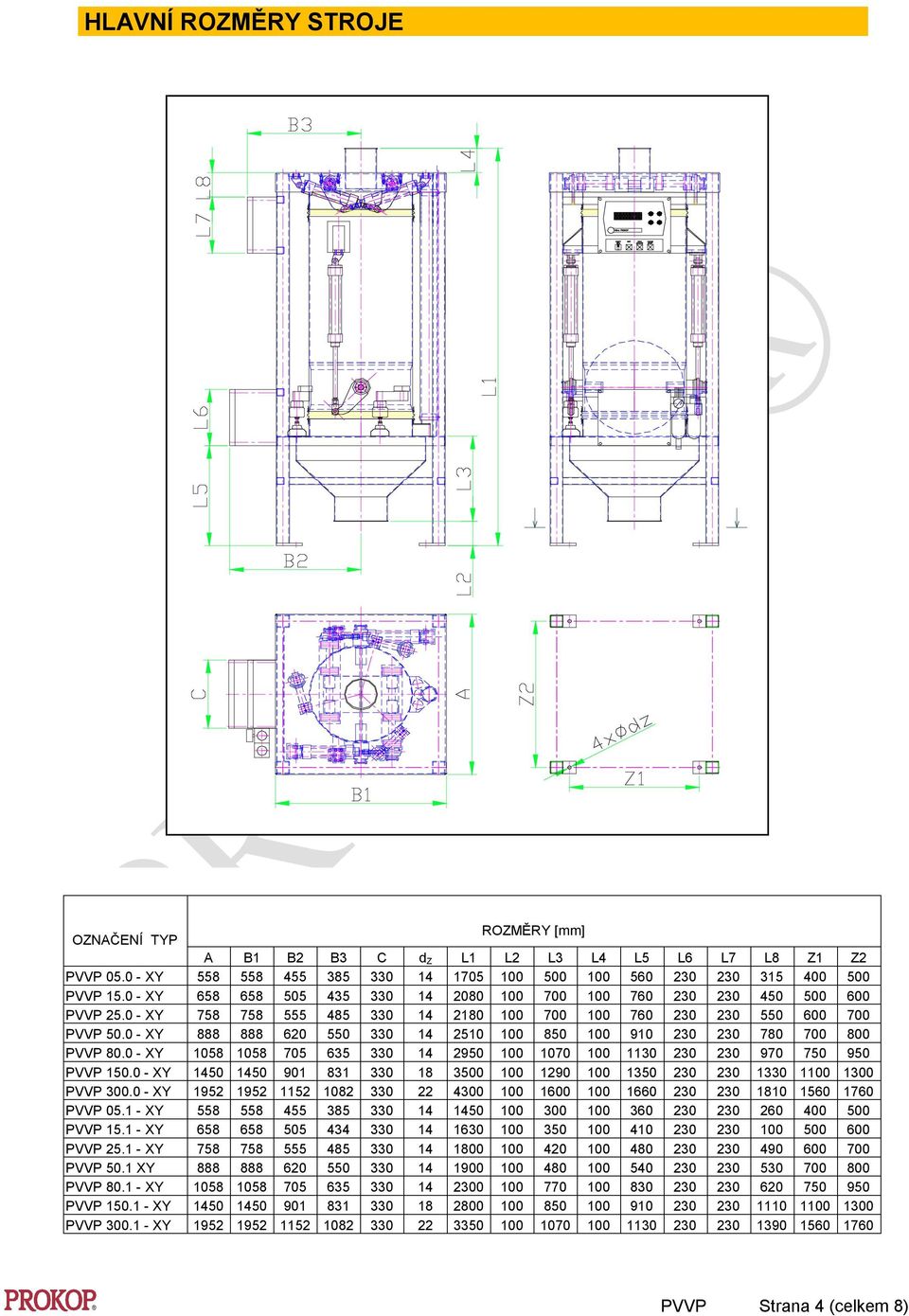

4 HLAVNÍ ROZMĚRY STROJE OZNAČENÍ TYP ROZMĚRY [mm] A B1 B2 B3 C d Z L1 L2 L3 L4 L5 L6 L7 L8 Z1 Z2 PVVP XY PVVP XY PVVP XY PVVP XY PVVP XY PVVP XY PVVP XY PVVP XY PVVP XY PVVP XY PVVP 50.1 XY PVVP XY PVVP XY PVVP XY PVVP Strana 4 (celkem 8)

5 ZÁKLADNÍ ROZMĚRY VSTUPŮ A VÝSTUPU Pneumatické výklopné váhy jsou standardně dodávány se vstupním a výstupním lemovým hrdlem nebo hrdlem s přírubou podle normy PN a 0N K zařízení lze na zvláštní objednávku dodat prvky spádového potrubí. Tlakový vzduch je přiveden na jednotku úpravy vzduchu s vnitřním trubkovým závitem G. Pneumatické výklopné váhy mohou být dodány i s jiným vstupním a výstupním hrdlem na zvláštní objednávku. Ve zvláštní objednávce musí být uvedena velikost a norma hrdla nebo musí být předložen výkres hrdel. OZNAČENÍ TYP SVĚTLOST HRDEL VSTUP VÝSTUP G D1 [mm] D2 [mm] [inch] PVVP XY /8 PVVP XY /8 PVVP XY /8 PVVP XY /8 PVVP XY /8 PVVP XY /2 PVVP XY /2 PVVP XY /8 PVVP XY /8 PVVP XY /8 PVVP XY /8 PVVP XY /8 PVVP XY /2 PVVP XY /2 HRDLO S VYHRDLENÍM HRDLO S PŘÍRUBOU SVĚTLOST HRDLA ROZMĚRY HRDEL [mm] D [mm] Dl Df x t s Da Ds n d ,8 104x ,8 124x ,8 204x x , x , ,6x2, , ,4x3, ,5 PVVP Strana 5 (celkem 8)

6 TECHNICKÉ ÚDAJE TECHNICKÉ ÚDAJE SPOLEČNÉ PRO VŠECHNY TYPY Napájecí napětí pneumatických rozvaděčů 24V DC Maximální příkon pneumatických rozvaděčů 2 x 4 W Krytí elektrozařízení IP 54 Komunikace s nadřazeným systémem RS 422 Tlak přívodního vzduchu 6 až 8 Bar Pneumatické výklopné váhy jsou běžně dodávány s čističem vzduchu a s regulací tlaku. Přívod tlakového vzduchu musí být z rozvodu vzduchu připojen pomocí pružné tlakové hadice. Objem nádržky v technických údajích udává max. objem, který lze vážit. Vyrovnávací nádržka má objem, kterým lze okamžitě zachytit vyklopenou dávku sypké látky. OZNAČENÍ - TYP TECHNICKÉ ÚDAJE PVVP XY PVVP XY PVVP XY PVVP XY PVVP XY PVVP XY PVVP XY PVVP XY PVVP XY PVVP XY PVVP XY PVVP XY PVVP XY PVVP XY Objem nádržky [Litr] Objem vyrovnávací nádržky [Litr] Max. výkon pro ρ s = 500 kg/m 3 [tun/hod] 4,6 7, ,1 6, Max. výkon pro ρ s = 600 kg/m 3 [tun/hod] 5,5 9, ,0 7, Max. výkon pro ρ s = 700 kg/m 3 [tun/hod] 6,5 10, ,8 9, Max. výkon pro ρ s = 800 kg/m 3 [tun/hod] 7,4 12, ,6 10, Max. výkon pro ρ s = 900 kg/m 3 [tun/hod] 8,3 13, ,5 11, Max. hmotnost náplně nádržky [kg] Hmotnost s prázdnou nádržkou [kg] Přesnost vážení [%] 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 Spotřeba tlakového vzduchu [Litr/min] KALIBRACE Přesnost vážení je dána přesností tenzometrických snímačů, přesností analogového převodníku a přesností kalibrace vážícího systému. Kalibrace se provádí při prázdné nádržce pomocí tří specielních pneuválců, které jsou uchyceny na tenzometrech. Přívodem etalonového tlaku vzduchu do pneuválců se na tenzometrech vyvine síla, která odpovídá max. hmotnosti náplně nádržky. Pro kalibraci je dodáván kalibrační kufřík, který obsahuje: pumpu na tlakový vzduch, etalonový měřič tlaku, tři speciální kalibrační pneumatické válce. Kalibrační kufřík lze též dodat se třemi velikostmi válců, které pokryjí všechny typy a rozměrové řady. Kalibrační kufřík je dodáván samostatně. Výrobní závod případně zajišťuje kalibraci ve formě služby za úplatu. PVVP Strana 6 (celkem 8)

7 ELEKTRONICKÉ ŘÍZENÍ Pneumatické výklopné váhy jsou osazeny přesným tenzometrickým vážícím systémem. Nádržka je usazena na třech můstkových tenzometrických snímačích. Signál od měřené hmotnosti z tenzometrických snímačů je zaveden do vážní elektroniky WE 2108 firmy HBM Wägetechnik GmbH. Vážní elektronika umožňuje základní nastavení a kalibraci zařízení. Vážní elektronika HBM Řídicí systém UNITRONICS Řídicí systém MITSUBISHI Řízení četnosti výklopů, načítání hmotnosti, nastavování hmotnosti nádržky a řízení časových posloupností je možné zajistit dvěma způsoby. V případě, že jedna nebo několik výklopných vah je zařazeno do technologické linky, která je řízena centrálně PLC, je výhodné výklopnou váhu řídit tímto systémem. V opačném případě může být výklopná váha řízena samostatnými PLC značky UNITRONICS typ Vision 260 nebo systémem MITSUBISHI typ Melsec FX2N. Samostatný řídící PLC systém je umístěn v malé rozvaděčové skříni, která je nejčastěji umístěna v blízkosti výklopné váhy. ZPŮSOB OBJEDNÁVÁNÍ VÝKLOPNÉ VÁHY PVVP X Y X VÁŽNÍ ELEKTRONIKA HBM ŘÍDICÍ SYSTÉM PLC UNITRONICS MITSUBISHI 0 ne ne ne 1 ano ano ne 2 ano ne ano Y MATERIÁL VÝKLOPNÉ VÁHY 0 uhlíková ocel lakovaná 1 nerezová ocel typu AISI nerezová ocel typu AISI 316 Pneumatickou výklopnou váhu lze objednat samostatně podle typového označení a dle tabulky pro určení X a Y. Výklopnou váhu lze dodat v provedení z různých materiálů těch částí, které přicházejí do styku s váženým produktem. K výklopné váze lze samostatně objednat kalibrační kufřík podle typového označení zařízení a rozměrové řady. Příklad objednání: Objednáváme 1 ks pneumatické výklopné váhy typu: PVVP PVVP Strana 7 (celkem 8)

8 ZPŮSOB OBJEDNÁVÁNÍ KALIBRAČNÍHO KUFŘÍKU PVVP KK - Z Z PVVP 05.V - XY PVVP 15.V - XY TYPOVÉ OZNAČENÍ PVVP 25.V - XY PVVP 50.V - XY PVVP 80.V - XY PVVP 150.V - XY PVVP 300.V - XY 0 ano ne ne 1 ano ano ne 2 ano ano ano 3 ano ne ano 4 ne ne ano 5 ne ano ano K výklopné váze lze samostatně objednat kalibrační kufřík podle typového označení. Kufřík může obsahovat max. 3 velikosti kalibračních pneumatických válců nebo kufřík může být dodán jen s některou velikostí kalibračních pneumatických válců podle typového označení pneumatické výklopné váhy. Kombinace je dána volbou Z z tabulky. Příklad objednání: Objednáváme 1 ks kalibračního kufříku typu: PVVP KK 1. CERTIFIKÁTY ADRESA, SPOJENÍ PROKOP INVEST, a.s. GPS Loc: 50 1'32.67"N,15 49'34.85"E PROKOP INVEST, a.s. Dělnická Pardubice Černá za Bory Tel: Fax: prokop@prokop.cz PVVP Strana 8 (celkem 8)
