1 KATALÓG OBJEKTOV KRAJINNO- EKOLOGICKEJ ZÁKLADNE PRE INTEGROVANÝ MANAŽMENT KRAJINY Časť 4 Metodika zostavovania a popis výstupných dokumentov - 1 -

2 OBSAH : 1. Základné východiská a úlohy projektu 3 2. Metodika zostavovania KO 6 3. Výstupné dokumenty Katalóg objektov Katalóg atribútov Katalóg domén atribútov WWW prezentácia KO KEZ IMK Konceptuálny dátový model Odporúčania pre používanie KO KEZ IMK

3 1. Základné východiská a úlohy projektu Katalóg objektov (KO) krajinno-ekologickej základne pre integrovaný manažment krajiny (KEZ IMK) je nanajvýš potrebným dokumentom pre realizáciu zámerov spojených z budovaním KEZ IMK. Ide o zosumarizovanie všetkých objektov potrebných pre pokrytie informatických potrieb rôznych odborných zameraní rezortu. Ústrednú úlohu v tejto problematike zohráva komisia pre krajinno-ekologický manažment zostavená pri MŽP SR, ktorej jednou z hlavných aktivít je práve definovanie informatických potrieb jednotlivých organizácií a profesijných skupín rezortu ŽP s ohľadom na výkon hlavných expertných činností zameraných na krajinný plán, vodné hospodárstvo a ochranu ŽP. Úlohy KO : - jednoznačne stanoviť obsah databázy KEZ IMK - definovať kódové označenia objektov a ich atribútov - stanoviť typ geometrie objektov (bod, čiara, plocha, raster) - stanoviť obory hodnôt a prípadne jednotky pre jednotlivé atribúty - dátovú reprezentáciu jednotlivých atribútov (reálne číslo, celé číslo, dátum/čas, text...) KO musí byť koncipovaný tak, aby spĺňal nasledujúce kritériá: - jednoznačnosť kódovania objektov a ich atribútov - splnenie požiadaviek nadradených informačných sústav (ZB GIS) - splnenie požiadaviek normatívnych dokumentov týkajúcich sa štandardizácie katalogizácie a kódovania Všeobecne musí KO umožniť tvorbu dátových modelov (logického-konceptuálneho, alebo fyzického v konkrétnom technologickom prostredí), tak aby boli zohľadnené dátové požiadavky dotknutých subjektov. Údaje KEZ IMK majú priestorový charakter a v konečnej fáze budú reprezentované digitálnymi geografickými informáciami (DGI). Toto ovplyvňuje aj metodické postupy tvorby KO. Jedným z hlavných benefitov katalogizácie je rezortná, a v súlade s nadradenými informačnými sústavami aj mimorezortná štandardizácia všetkých DGI. Všeobecne štandardizácia DGI definuje : a. dátové štruktúry priestorových údajov a metaúdajov - 3 -

4 b. kódovacie schémy pre objekty a ich atribúty c. formáty údajov d. spôsoby výmeny údajov e. administratívne postupy Globálne štandardy pre geoúdaje: a. Séria ISO noriem 191xx b. Štandardy OPEN Gis Consortium c. CEN / TC 287 V rámci štandardizačných aktivít DGI sa ako najkomplexnejšia javí séria štandardov ISO štandardizujúca rozličné aspekty popisu a manažmentu geografických informácií a služieb. Program pre implementáciu štandardov ISO pozostáva z nasledovných častí: pracovný rámec a referenčný model ISO referenčný model ISO prehľad ISO konceptuálna jazyková schéma ISO terminológia ISO konformnosť and testovanie ISO snímky DPZ a ďalšie rastrové údaje ISO komponenty snímok DPZ a ďalších rastrových údajov geopriestorové údajové modely a operátory ISO priestorová schéma ISO časová schéma ISO pravidlá aplikačnej schémy ISO štruktúra vrstiev a funkcií správa geopriestorových údajov ISO metódy katalogizácie prvkov ISO georeferencovanie pomocou koordinátov ISO georeferencovanie pomocou geografických identifikátorov ISO princípy kvality ISO metódy hodnotenia kvality ISO metadáta služby ISO polohové služby - 4 -

5 ISO symboly a grafika ISO kódovanie ISO služby ISO prístup k údajom základná architektúra ISO prístup k údajom využitie SQL ISO prístup k údajom využitie COM/OLE ISO rozhranie WEB map server profily a funkčné štandardy ISO profily ISO funkčné štandardy rastrové údaje ISO údajový rámec snímok DPZ a ostatných rastrových údajov ISO senzory a dátové modely pre snímky DPZ a ostatné rastrové údaje informačná komunita ISO 19120/A1 funkčné štandardy technické úpravy ISO kvalifikácia a certifikácia personálu ISO profily FACC DATA Directory polohovo orientované služby ISO všeobecné štandardy pre polohovo orientované služby ISO polohovo orientované služby pre tracking a navigáciu ISO multimodálne polohovo orientované služby pre routing a navigáciu manažment informácií ISO geodetické kódy a parametre ISO špecifikácia údajových produktov ISO procedúry pre špecifikáciu GI položiek Vzhľadom na povahu tejto práce našu pozornosť budeme venovať hlavne norme ISO metódy katalogizácie prvkov, ktorá uvádza tri hlavné štandardizačné nástroje pre katalogizáciu DGI a. DIGEST (Digital Geographic Exchange Standard) vytvorený Digital Geographic Information Working Group (DGIWG) b. GDF (Geographic Data Files): vyvinutý pre štandarizáciu digitálnych databáz komunikácií a navigáčných aplikácií. c. S-57 štandardizuje digitálne hydrografické údaje pre potreby hydrografických inštitúcií a námorníctva - 5 -

6 Štandardy DIGEST sa stali súčasťou NATO štandardizačnej dohody (STANAG 7074) a ako taký ho prebrala aj Slovenská armáda a v súčinnosti s ÚGKK na jeho základe vznikol katalóg objektov základnej bázy GIS (KO ZB GIS). Toto sú dôvody prečo hlavným metodickým podkladom pre KEZ IMK budú práve štandardy DIGEST. 2. Metodika zostavovania KO Pre úspešné vyriešenie úlohy bola vytvorená expertná konzultačná skupina zo zastúpením IT špecialistov rozhodujúcich inštitúcií rezortu (SAŽP, SHMÚ, VÚVH, ŠGÚDŠ, SVP, ŠOP), ktorej úlohou bolo priebežne odborne posudzovať priebeh prác, riešiť sporné otázky a dohliadať na čo najoptimálnejšie zvládnutie celej problematiky. Ťažisko práce bolo na expertoch spoločnosti ESPRIT s.r.o. Základným materiálom pre tvorbu KO boli podklady poskytnuté komisiou pre IMK, ktoré môžeme považovať za sumarizáciu dátových potrieb rezortu týkajúcich sa hlavne priestorových informácii. Tento materiál dáva geografickým informáciám rezortu štrukturálny rámec, vychádzajúci z geosystémového princípu členenia krajiny, ktorý definuje nasledovné štruktúry : Prvotná krajinná štruktúra súbor tých prvkov krajiny, ktorá tvoria pôvodný a trvalý základ pre ostatné štruktúry, ktorých materiálnu a štrukturálnu podstatu človek nezmenil, alebo zmenil iba minimálne (napr. geologický substrát, reliéf, pôdy, vodstvo...) [1] Druhotná krajinná štruktúra súbor tých hmotných prvkov krajiny, ktoré v súčasnej dobe vypĺňajú zemský povrch a tvoria ju človekom ovplyvnené prirodzené systémy, človekom čiastočne alebo úplne pozmenené systémy a novovytvorené umelé prvky (napr. regulované toky a kanály, umelé vodné nádrže, reálna vegetácia...) [1] Terciérna krajinná štruktúra súbor prvkov a priestorových subsystémov socioekonomickej sféry. Ide o súbor nehmotných prvkov charakteru záujmov, prejavov a dôsledkov činností, ktoré sa viažu na hmotné prvky prvotnej a druhotnej krajinnej štruktúry a majú priestorový prejav. (napr. ochranné pásma zdrojov vôd, chránené územia, administratívne členenie...) [1] Tento materiál bol podrobený detailnej analýze podľa nasledovných kritérií : A. Analýza objektov KEZ IMK vzťah ku geosystémovému princípu členenia objektov a. Identifikácia priestorových objektov b. Identifikácia atribútov objektov - 6 -

7 Tieto body sú čiastočne realizované v materiáloch poskytnutých komisiou KEZ IMK, no napriek tomu považujeme ich overenie za potrebné. c. Identifikácia vzájomných vzťahov priestorových objektov a ich atribútov v rámci jednotlivých úrovní geosystémového členenia objektov. Napr. vodomerná stanica vždy leží na nejakom toku d. Určenie prienikov medzi objektami a ich atribútmi v rámci celej KEZ zamedzenie duplicitného vytvárania objektov. Napr. vodstvo (PKŠ) a vodná doprava (DKŠ) e. Charakterizovanie atribútov objektov požadovaných rôznymi úrovňami geosystémového členenia a určenie ich väzby na priestorové objekty Napr. vodstvo (PKŠ) a kvalita vody v tokoch (DKŠ) B. Analýza objektov KEZ IMK vzťah k nadradeným informačným sústavám a relevantným normatívnym dokumentom a. Identifikácia vzťahov objektov KEZ IMK, ZB GIS a DIGEST Výsledkom tohto kroku bude analýza objektov KEZ IMK a ich atribútov v členení : Objekt/atribút je definovaný v DIGEST Objekt/atribút je definovaný v ZB GIS Objekt/atribút je definovaný len v KEZ IMK b. Určenie procesných postupov pre začlenenie objektov ZB GIS do KEZ IMK i. Objekt je možné prebrať bez zmeny ii. Objekt vznikne agregáciu objektov ZB GIS iii. Objekt ZB GIS je potrebné podrobnejšie členiť (na priestorovej, alebo atribútovej úrovni) Tvorba katalógu objektov KEZ IMK Základným metodickým východiskom pre tvorbu KO KEZ IMK je metodíka The Digital Geographic Information Exchange Standard (DIGEST) a Feature Attribute Coding Catalougue (FACC) vytvorená Digital Geographic Information Working Group (DGIWG), podľa ktorej bol koncipovaný aj Katalóg objektov základnej bázy GIS (KO ZB GIS). Ďalej sme sa opierali o materiály komisie pre IMK (štruktúra údajov členená na báze geosystémového princípu). Požiadavky na KO : - jednoznačne stanoviť obsah databázy KEZ IMK - definovať kódové označenia objektov a ich atribútov - stanoviť typ geometrie objektov (bod, čiara, plocha, raster) - 7 -

8 - stanoviť obory hodnôt (domény) a prípadne jednotky pre jednotlivé atribúty - stanoviť dátovú reprezentáciu jednotlivých atribútov (reálne číslo celé číslo, dátum/čas, text...) - jednoznačnosť kódovania objektov a ich atribútov - splnenie požiadaviek normatívnych dokumentov týkajúcich sa štandardizácie katalogizácie a kódovania - musí umožniť tvorbu dátového modelu v konkrétnom technologickom prostredí Súčasti KO: c. Katalóg objektov a ich atribútov KEZ IMK d. Katalóg atribútov e. Katalóg domén a hodnôt atribútov Základné princípy tvorby KO : Do katalógu budú zahrnuté objekty schválené komisiou IMK Bude použitý rovnaký princíp kódovania atribútov, objektov a tried prvkov ako v ZB GIS na základe normy DIGEST zhodné objekty so ZB GIS resp. DIGEST sa preberú z týchto dokumentov vrátane kódovania objektov a atribútov v prípade že objekt nie je uvedený v ani jednom z dokumentov ZB GIS resp. DIGEST, bude vytvorený nový vrátane definície jeho kódovania. Pre atribúty platí, že ak existuje v ZB GIS, alebo DIGEST FACC (feature attribute coding catalogue) bude prebraný do katalógu KEZ IMK pri zachovaní jeho jedinečnosti a jednoznačnosti t.j. tá istá vlastnosť rôznych objektov musí byť atribútovo označená tak isto. Napr. ak je atribút výšky budovy kódovaný ako HGT, tak isto musí byť kódovaná aj výška steny lomu, lebo ide o tú istú vlastnosť. Zároveň platí že žiadny iný atribút (iná vlastnosť objektu ako výška) nesmie mať takéto kódové označenie. Ak objekt, alebo atribút vo vyššie spomenutých dokumentoch neexistuje potom je možné pristúpiť k jeho vytvoreniu, ale striktne na základoch normy DIGEST, ktorá tento proces presne definuje s prihliadnutím na začlenenie objektu do kategórie a subkategórie. Princípy DIGEST (prebraté aj do ZB GIS) : Hierarchia objektov a ich kódovania : 1. kategória 1 písmeno 2. subkategória 1 písmeno 3. objekt 1 písmeno kategórie + 1písmeno subkategórie + trojčíslie od 000 do

9 4. atribút trojpísmenový kód (A-Z) 5. hodnota atribútu číslo, interval, text Kódy kategórií DIGEST FACC : DIGEST FACC feature attribute coding catalogue Kód Názov kategórie Kategórie A Kultúra B Vodstvo C Výškopis D Povrch E Vegetácia F Hranice G Letecko-navigačné informácie I Kataster O Cesty špeciálne S Špeciálne použitie Z Všeobecné Navrhované kódovanie kategórií pre KEZ IMK (podľa geosystémového princípu) : KO KEZ IMK Kód Kategórie P R T Názov kategórie Prvotná krajinná štruktúra druhotná krajinná štruktúra Terciérna krajinná štruktúra Kódy subkategórií KEZ IMK (P,R,T) sú zámerne zvolené ako písmená nevyskytujúce sa v zozname kódov kategórií DIGEST FACC, čím sú jednoznačne odlíšené objekty rezortné od objektov prebratých. Kódy subkategórií DIGEST FACC : A - Kultúra AA Pobyt človeka / Ťažba AB Riadenie AC Spracovateľský priemysel - 9 -

10 AD AE AF AG AH AI AJ AK AL AM AN AP AQ AR AT AU Výroba energie Výrobný priemysel Pridružené priemyselné odvetvia Komerčné činnosti Úrady Obydlia Poľnohospodárstvo Rekreácia Ďalšie objekty Sklady Doprava železnice Doprava cesty Pridružená doprava Obsluha leteckej dopravy Komunikácie Letisko B - Vodstvo BB BC BD BE BF BH BI BJ Prístavy Navigácia Ohrozenie Informácie o hĺbke Objekty dna Vnútrozemské vody Ostatné vnútrozemské vodstvo Sneh/ľad C - Výškopis CA Zobrazenie reliéfu D Povrch DA DB Odkrytý povrchový materiál Formy krajiny E Vegetácia EA EB EC ED EE Úrodná krajina Pasienky Lesná krajina Mokrade Ostatná vegetácia F Hranice FA FB FC Hranice/okraje/zóny (administratívne) Hranice/okraje/zóny (letecké) Hranice/okraje/zóny (hydrografické)

11 G letecko-navigačné informácie GA Vzdušné cesty GB Letiská I Kataster IA ID IE Plochy Referenčné body Špeciálne charakteristiky O Cesty špeciálne OZ Námorné cesty S Špeciálne využitie SA SB SC SD SE SF SU Množina údajov pre terénnu analýzu Množina údajov pre zobrazovanie pozadia Množina údajov pre dopravu a logistiku Množina údajov pre letectvo Množina údajov pre toponymiku Množina údajov pre simuláciu Množina údajov pre vývoj Z - Všeobecné ZA ZB ZC ZD ZE Vysvetlivky Kontrolné body Magnetické odchýlky Ostatné Objekty pozadia Navrhované kódovanie subkategórií pre KEZ IMK - prvotná krajinná štruktúra : PR PG PP PV PW PO PS Komplex reliéf Komplex geológia Komplex pôda Komplex voda podzemná Komplex voda povrchová Komplex ovzdušie - klíma Komplex prírodné stresové javy - druhotná krajinná štruktúra :

12 RL RM RS RT RP RV RW RU Krajinná pokrývka - CORINE Monitoring Komplex sídelných objektov Komplex technických objektov Komplex objektov poľnohospodárskeho využitia pôd Komplex drevinnej a bylinnej vegetácie Komplex vodných útvarov Komplex substrát - terciérna krajinná štruktúra : TK TW TL TP TN TZ TH TU TV TC Komplex ochrana prírody a krajiny Komplex ochrana vodných zdrojov Komplex ochrana lesných zdrojov Komplex ochrana pôdnych zdrojov Komplex ochrana nerastných zdrojov Komplex ochrana zdrojov zdravia Komplex ochrana prvkov pamiatkového fondu Komplex prvkov vyplývajúcich z územného členenia Komplex ochranné pásma a zóny výrobných a technických prostriedkov Komplex chemické a fyzikálne znečistenie a ohrozenie prírodných zdrojov Na základe takto definovaných kódových označení kategórií a subkategórií, so zohľadnením prevzatia niektorých objektov sme vyčlenili pre KO nasledovné objekty: Komplex geológia Geologický podklad Pokryvné sedimenty a pôdotvorný substrát Tektonika Neotektonika Komplex ovzdušie - klíma Klimatické oblasti Komplex pôda Komplexná pôdna jednotka Komplex reliéf Izobaty Vrstevnice Chrbátnice Údolnice Terénne hrany Kóty Vertikálna členitosť reliéfu Morfograficko-polohový typ Geomorfológia Elementárne gravitačné formy - mikropovodia Ekoregióny podľa RSV Digitálny model reliéfu Sklon reliéfu PG001 PG002 PG004 PG005 PO001 PP001 BE015 CA010 CA020 CA025 CA026 CA030 PR001 PR002 PR003 PR005 PR006 PR100 PR

13 Orientácia reliéfu Normálová krivosť Horizontálna krivosť Dĺžka svahu Prispievajúca plocha Výškové pole Komplex prírodné stresové javy Makroseizmická aktivita Svahové pohyby Radónové riziko Chemické zloženie hornín Chemické zloženie riečnych sedimentov Chemické zloženie pôd Komplex voda podzemná Hydrogeologická rajonizácia Geotermálne štruktúry Komplex voda povrchová Podrobné povodia Základné povodia Čiastkové povodia Hlavné povodia (úmoria) Rozvodnice PR102 PR103 PR104 PR105 PR106 ZB065 PS001 PS002 PS003 PS004 PS005 PS006 PV001 PV002 PW001 PW002 PW003 PW004 PW005 Krajinná pokrývka - CORINE Krajinná pokrývka Monitoring Monitoring podzemných vôd Monitoring povrchovýchh vôd Monitoring ovzdušia Meteorologický a klimatologický monitoring Monitorovacie lokality pôdy Komplex objektov poľnohospodárskeho využitia pôd Orná pôda Vinice Chmeľnice Travalý trávny porast Sady Záhrady Komplex sídelných objektov Zastavaná plocha Kultúrno-historické areály Komplex technických objketov Železničná sieť Cestná sieť Letiská Prístavy Elektrické vedenie Objekty elektrického vedenia Zariadenia na komb.výrobu el.energie a tepla Produktovody Objekty na produktovodoch Verejné vodovody RL001 RM001 RM002 RM003 RM004 RM005 EA010 EA050 EA055 RP001 RP002 RP003 AL015 RS001 AN011 AP031 RT001 RT002 RT003 RT004 RT005 RT006 RT007 RT

14 Čerpacie stanice Vodojemy Úpravne vody Kanalizácie Čistiarne odpadových vôd Kanalizačné výuste Úpravy vodných tokov Ochranné hrádze Objekty na tokoch Prevody vody Priehradné telesá Staré banské diela Ložiská nevyhradených nerastov Skládky Spaľovne Odkaliská Zariadenia na zhodnocovanie odpadov Zberné dvory RT009 RT010 RT011 RT012 RT013 RT014 RT015 RT016 RT017 RT019 RT020 RT021 RT022 RT023 RT024 RT025 RT026 RT027 Komplex drevinnej a bylinnej vegetácie Les Nelesná drevinná vegetácia - skupinová Nelesná drevinná vegetácia - líniová Nelesná drevinná vegetácia - solitérna Komplex vodných útvarov Riečna sieť (Línové vodné útvary) Vodné plochy (plošné vodné útvary) Podzemné vodné zdroje Povrchové zdroje vody Geotermálne zdroje Zdroje prírodnej liečivej vody a prírodnej minerálnej stolovej vody Plochy vodných tokov Komplex chemické a fyzikálne znečistenie a ohrozenie prírodných zdrojov Namodelované koncentrácie SO2 v ovzduší Namodelované koncentrácie NO2 v ovzduší Namodelované koncentrácie CO v ovzduší Namodelované koncentrácie PM10 v ovzduší Vodná erózia pôdy (potenciálna) Veterná erózia pôdy (potenciálna) Zhutnenie pôdy Citlivosť a odolnosť pôdy voči kontaminácii Vypúšťania do povrchových vôd Zdroje znečistenia ovzdušia Komplex ochrana prvkov pamiatkového fondu Národné kultúrne pamiatky Plochy pamiatkovej ochrany Komplex ochrana prírody a krajiny Veľkoplošná ochrana prírody Maloplošné chránené územia Chránené krajinné prvky Chránené vtáčie územia Územia európskeho významu Biosferické rezervácie EC015 RV001 RV002 RV003 RW001 RW002 RW003 RW004 RW005 RW006 SA010 TC001 TC002 TC003 TC004 TC005 TC006 TC007 TC008 TC009 TC010 TH001 TH002 TK001 TK002 TK003 TK004 TK005 TK

15 Ramsarské lokality Územia prírodného dedičstva UNESCO Chránené stromy Prvky ÚSES Komplex ochrana nerastných zdrojov Ochrana nerastných zdrojov Komplex ochrana pôdnych zdrojov Vysoko produkčné pôdy Vinohradnícke rajóny Hydromeliorácie Komplex prvkov vyplývajúcich z územného členenia Administratívne a územné hranica Administratívne členenie SR Lesné hospodárske celky Lesné užívateľské celky Územia poľnohospodárskych podnikov Územia odštepných závodov SVP Územia poľovných a rybných hospodárstiev Komplex ochranné pásma a zóny výrobných a technických prostriedkov Ochranné pásma výrobných a technických objektov Komplex ochrana vodných zdrojov Chránené vodohospodárske oblasti Zraniteľné oblasti Ochranné pásma vodárenských zdrojov Povodia vodárenských tokov Inundačné územia Komplex ochrana zdrojov zdravia Ochranné pásmo prírodných liečivých zdrojov a minerálnych stolových vôd TK007 TK008 TK009 TK010 TN001 TP001 TP002 TP003 FA000 TU001 TU005 TU006 TU007 TU008 TU009 TV001 TW001 TW002 TW003 TW004 TW005 TZ001 Pre každý objekt boli stanovené nasledujúce charakteristiky: Status objektu - definuje pôvod objektu a vzťah objektu a jeho atribútov ku krajinným štruktúram. Popis objektu stručná charakteristika objektu Kategória a subkategória triedy prvkov začlenenie do krajinných štruktúr Grafický typ typ geometrie objektu Pre jednotlivé objekty boli na základe podkladov komisie IMK a doporučení expertnej konzultačnej skupiny stanovené, typovo zaradené a kódovo označené jednotlivé atribúty. Ich vyjadrenie je predmetom samotného katalógu. Ďalšou metodickou požiadavkou je stanovenie štandardných (povinných) atribútov objektov. Jedná sa o nasledovné atribúty : AUT Autor, pôvodca

16 Udáva pôvodcu údajov DOW Dátum zmeny stavu poznania objektu Udáva dátum, kedy bol naposledy zmenený stav poznania objektu. Udáva sa mesiacom a rokom v ktorom bola vykonaná činnosť, ktorá spoľahlivo preukázala platnosť a správnosť informácií o objekte. EXP Dĺžka platnosti Udáva maximálny čas, počas ktorého je s nízkou mierou rizika možné považovať informáciu o objekte za pravdivú ACH ACV CNF SOI Horizontálna presnosť Povolené hodnoty : 0 Neznáma 1 Geodetická (< 10 cm) 2 Fotogrametrická (< 1 m) 3 do 5 m 4 do 10 m 5 nad 10 m 6 Geodetická (10-20 cm) 7 Fotogrametrická (< 50 cm) 997 Odhadovaná poloha, priebeh 998 Neaplikuje sa 999 Iná Vertikálna presnosť Povolené hodnoty : 0 Neznáma 1 Geodetická (< 10 cm) 2 Fotogrametrická (< 1 m) 3 do 5 m 4 do 15 m 5 nad 15 m 997 Odhadovaná poloha, priebeh 998 Neaplikuje sa 999 Iná Spoľahlivosť Povolené hodnoty : 0 Neznáma spoľahlivosť 1 Nespoľahlivý 2 Spoľahlivý Stav poznania objektu Povolené hodnoty :

17 0 Indikovaný 3 Po fotogrametrickom spracovaní 4 Údaj od správcu - nekontrolovaný 5 Údaj od správcu - kontrolovaný 6 V miestnom šetrení 7 Po miestnom šetrení 8 Po miestnom šetrení - chýba geometria 9 Preverený údaj Tieto atribúty sa opakujú vo všetky triedach prvkov ako povinné (podľa normy DIGEST). V jednotlivých katalógových listoch ich z priestorových dôvodov neuvádzame. Tak isto neuvádzame v katalógových listoch ani štandardné technologické atribúty (systémový identifikátor objektu - OID, zápis geometrie objektu - SHAPE, systémovú plochu a dĺžku AREA, LENGHT) Charakter systémových atribútov závisí od technologického prostredia a preto je potrebné brať ich do úvahy až v procese tvorby fyzického dátového modelu. Osobitnú pozornosť je potrebné venovať objektom monitoringu, kde monitorované údaje - časové rady nie sú priestorovými objektmi v GIS ponímaní (objektmi sú konkrétne monitorovacie zariadenia a sú zaradené do samostatnej subkategórie) no interpretované výsledky monitorovania vo forme buď aktuálnych hodnôt, sád hodnôt vo zvolenej časovej doméne (tabuľka, alebo graf), vo forme úhrnov, alebo priemerov vo zvolenej časovej doméne sú jedny z najdôležitejších údajov potrebných pre IMK. Priestorová interpretácia týchto údajov môže byť bodová pre aktuálne hodnoty, rastrová, alebo izolíniová pre priestorovo extrapolované hodnoty. V rámci KO KEZ IMK sú pre jednotlivé objekty monitoringu stanovené monitorované veličiny a sú uvedené v samostatnej prílohe KO. Podobná situácia je aj s objektmi charakterizujúcimi chemické zloženie riečnych sedimentov, hornín a pôd, kde ako geografické objekty vystupujú odberné miesta vzoriek, no pomerne rozsiahly zoznam analyzovaných látok je uvedená ako samostatná časť KO

18 3. Výstupné dokumenty 3.1 Katalóg objektov Katalóg objektov pozostáva z katalógových listov pre jednotlivé objekty, ktorých obsah je popísaný na nasledovnom príklade : Vysvetlivky k jednotlivým položkám katalógového listu : Množina všetkých rovnakých objektov je trieda prvkov (vrstva)

19 Hlavička katalógového listu : Vľavo hore Názov objektu Pod ním Kódové označenie objektu Status objektu definuje pôvod objektu a vzťah objektu a jeho atribútov ku krajinným štruktúram Môže nadobúdať nasledovné hodnoty : Neznámy Objekt KEZ IMK - PKŠ Objekt KEZ IMK - DKŠ Objekt KEZ IMK - TKŠ Objekt ZB GIS - PKŠ Objekt ZB GIS - DKŠ Objekt ZB GIS - TKŠ Objekt KEZ IMK - PKŠ, atribúty DKŠ Objekt KEZ IMK - PKŠ, atribúty TKŠ Objekt KEZ IMK - PKŠ, atribúty DKŠ, TKŠ Objekt ZB GIS - PKŠ, atribúty DKŠ Objekt ZB GIS - PKŠ, atribúty TKŠ Objekt ZB GIS - PKŠ, atribúty DKŠ, TKŠ Objekt ZB GIS - DKŠ, atribúty TKŠ Objekt KEZ IMK - DKŠ, atribúty PKŠ, TKŠ Objekt monitoringu Zatiaľ neurčený Neurčený Popis objektu stručná charakteristika objektu Kategória triedy prvkov zaradenie do krajinnej štruktúry Môže nadobúdať nasledovné hodnoty : Prvotná krajinná štruktúra Druhotná krajinná štruktúra Terciérna krajinná štruktúra Subkategória triedy prvkov zaradenie do krajinnej subštruktúry - komplexu Môže nadobúdať nasledovné hodnoty : Krajinná pokrývka - CORINE Monitoring Komplex reliéf Komplex geológia Komplex pôda Komplex voda podzemná Komplex voda povrchová Komplex ovzdušie - klíma

20 Komplex prírodné stresové javy Komplex sídelných objektov Komplex technických objketov Komplex objektov poľnohospodárskeho využitia pôd Komplex drevinnej a bylinnej vegetácie Komplex vodných útvarov Komplex substrát Komplex ochrana prírody a krajiny Komplex ochrana vodných zdrojov Komplex ochrana lesných zdrojov Komplex ochrana pôdnych zdrojov Komplex ochrana nerastných zdrojov Komplex ochrana zdrojov zdravia Komplex ochrana prvkov pamiatkového fondu Komplex prvkov vyplývajúcich z územného členenia Komplex ochranné pásma a zóny výrobných a technických prostriedkov Komplex chemické a fyzikálne znečistenie a ohrozenie prírodných zdrojov Zdroj triedy prvkov Môže nadobúdať nasledovné hodnoty : Neznámy Externý zdroj - bližšie nešpecifikovaný ZB GIS Rezortný zdroj - bližšie nešpecifikovaný SHMÚ VÚVH ŠGÚDŠ SAŽP ŠOP SVP SSJ SR Úrady ŽP Kombinovaný zdroj - SHMÚ, VÚVH, SVP Externý zdroj - Lesoprojekt, Lesy SR, LVÚ Externý zdroj - VUPOP, SAŽP Externý zdroj - MK SR Externý zdroj - MH SR, Regionálne energetické podn Externý zdroj - MH SR, SE,a.s., Teplárenské spoloč Externý zdroj - MH SR, SPP a.s., Transpetrol Externý zdroj - VÚPOP Externý zdroj - MZ SR Zatiaľ neurčený Neurčený Grafický typ udáva typ grafickej prezentácie (geometrie) triedy prvkov

21 Môže nadobúdať nasledovné hodnoty : Bod Čiara Plocha Raster Grid Image Čiarový so sieťovou topológiou Neurčený Atribúty katalógového listu : Obsahuje kódové označenie atribútu, názov atribútu, status atribútu a typ atribútu. Status atribútu Môže nadobúdať nasledovné hodnoty : Atribút DIGEST Atribút KEZ IMK - Nešpecifikovaný Atribút RSV Neznámy Štandardný atribút DIGEST Atribút ZB GIS - PKŠ Atribút ZB GIS - DKŠ Atribút ZB GIS - TKŠ Atribút KEZ IMK - PKŠ Atribút KEZ IMK - DKŠ Atribút KEZ IMK - TKŠ Neurčený Typ atribútu Môže nadobúdať nasledovné hodnoty : Logický (Áno/Nie) Kódovaná hodnota - číselná Hodnoty v stanovenom rozsahu Číselná hodnota Textová hodnota Dátum, čas V prípade že typ atribútu je Textová hodnota udáva sa maximálna dĺžka reťazca. V prípade že typ atribútu je Kódovaná hodnota číselná udávajú sa povolené hodnoty kódov s ich zodpovedajúcou prezentáciou. V tomto prípade sa jedná o tzv. Coded Value Domain (CVD ) číselnú doménu atribútu, ktorá stanovuje množinu povolených hodnôt

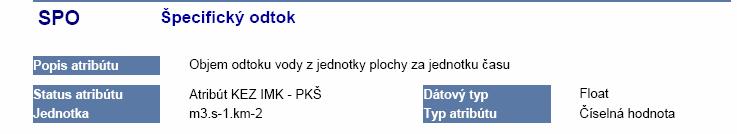

22 V prípade že typ atribútu je Hodnoty v stanovenom rozsahu udáva sa minimálna a maximálna hodnota atribútu. V tomto prípade sa jedná o tzv. Range Value (RV) rozsahovú doménu atribútu, ktorá stanovuje povolený rozsah hodnôt. V prípade že pre atribút je stanovená jednotka je táto uvedená červenou farbou pri kódovom označení atribútu. 3.2 Katalóg atribútov Predstavuje sumarizáciu zoznam všetkých atribútov KO. Na rozdiel od popisu atribútu v KO je tu uvedený aj popis atribútu, ak bol k dispozícii. Pre väčšinu atribútov to nebolo potrebné, lebo ich dostatočne charakterizuje ich názov. Ďalším doplnením oproti KO je určenie dátového typu atribútu a ten môže byť nasledovný : Logical String Integer Float Decimal Date 3.3 Katalóg domén atribútov Aj keď domény atribútov sú uvedené aj v úplnom KO, pre lepšiu prehľadnosť a pre význam domén (zabezpečujú databázovú integritu) bol vytvorený samostatný katalóg atribútov typu Kódovaná hodnota číselná s uvedením povolených hodnôt atribútu

23 - 23 -

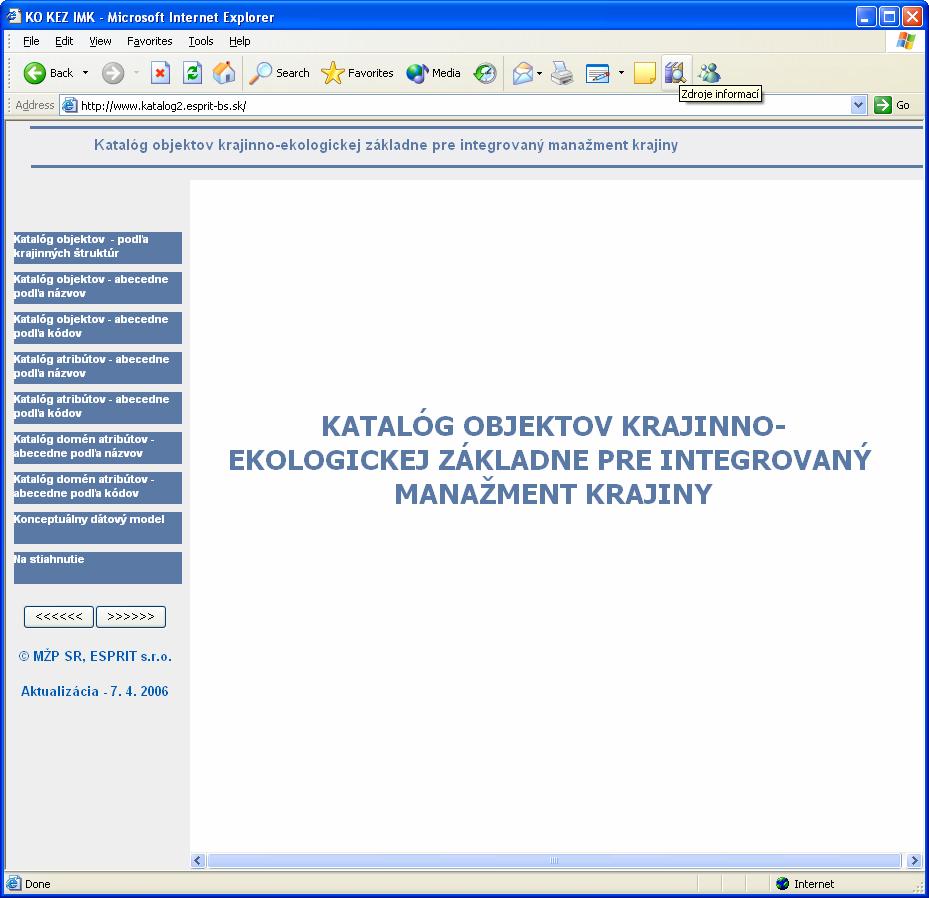

24 3.4 WWW prezentácia KO KEZ IMK Ďalšou formou výstupu je WWW prezentácia KO, ktorej funkčnosť je zrejmá z nasledujúceho obrázku. V súčasnosti je WWW stránka technologicky riešená ako sada statických HTML stránok bez prepojenia na databázu KO a je dočasne umiestnená na URL adrese O definitívnom umiestnení stránky rozhodne MŽP SR

25 4. Konceptuálny dátový model Konceptuálny dátový model predstavuje abstraktnú reprezentáciu sád databázových entít, ich vzťahov (relácií) a integritných obmedzení zvyčajne aj s označením kľúčových atribútov, ostatných atribútov a dátových typov. Umožňuje analyzovanie funkčnosti návrhu databázových štruktúr. Nie je určený na úplnú reprezentáciu fyzickej databázy a zvyčajne sa generuje pre potreby návrhu fyzického dátového modelu. Pre potreby KO KEZ IMK boli jednotlivé entity (objekty) podrobené nasledovným analýzam : Priestorová logická integrita Jedná sa o expertné posúdenie údajov, ktorých vzájomná priestorová diferenciácia je podmienená nejakou exaktnou zákonitosťou. Databázová logická integrita Stanovenie vzťahov medzi priestorovými, a/alebo nepriestorovými údajmi a ich implementácia do geodatabázového modelu definuje možnosť čerpania ucelenej informácie bez duplicít v databázovom modeli a zároveň umožňuje kontrolovať existenciu a integritu relačne previazaných objektov. Na základe týchto analýz bol zostavený konceptuálny dátový model, ktorý je samostatným výstupom projektu a sú v ňom graficky znázornené nasledujúce entity : a. Triedy prvkov vychádzajúce z KO s udaním kódového označenia objektu, príslušnosti do subkategórie, udaním geometrie a vymenovaním atribútov a ich dátových typov. RT008 Verejné vodovody RT Geometria : Čiara NAM String S Názov TVO Integer CVD_N Typ vodovodu POC Integer N Počet TXT String S Textový atribút - poznámka IDT String S Textový identifikátor b. Relačná, alebo priestorová závislosť graficky znázornená čiarou spájajúcou závislé entity a číselným označením závislosti/vzťahu, kde

26 plná obvodová čiara znamená závislosť priestorovú aj relačnú preušovaná obvodová čiara znamená závislosť iba relačnú bez obvodovej čiary závislosť iba priestorová V rámci KO KEZ IMK boli identifikované nasledovné závislosti : Tabuľka relačných závislostí Označenie v schéme Destination Origin (FK) NAME Type of relation 1 RM001 RW003.OID Monitoring je na zdroji Composite 2 RT009 RT008.IDT Čerpacia stanica je na vodovode Composita 3 RM003 RW001.IDN Monitoring je na toku Composite 4 TC009 RW001.IDN Vypúšťanie do toku Composite 5 PS005 RW001.IDN Vzorka je na toku Simple 6 RW002 RW001.IDN Vodná plocha je na toku Simple 7 SA010 RW001.IDN Plocha vodného toku má tok Simple 8 RT004 RT003.IDN Objekt je na vedení Composite 9 RT007 RT006.OID Objekt je na produktovode Composite 10 RT011 RT008.IDT Vodojem je na vodovode Simple 11 RT011 RT008.IDT Úpravňa je na vodovode Simple 12 RT013 RT012.IDT ČOV je na kanalizácii Simple 13 RT014 RT012.IDT Výusť je na kanalizácii Composite 14 RT014 RW001.IDN Výusť ústi do toku Simple 15 RT015 RW001.IDN Úprava toku Simple 16 RT016 RW001.IDN Hrádza toku Simple 17 RT017 RW001.IDN Objekt je na toku Composite 18 RT020 RW001.IDN Priehradné teleso leží na toku Simple 19 RT021 TN001.IDN Stará banské dielo leží v CHLÚ Simple 20 RW003 TW003.OID Podzemný zdroj má OP Simple 21 RW004 TW003.OID Povrchový zdroj má OP Simple 22 RW006 TZ001.IDN Minerálny zdroj má OP Simple 24 RW001 PW00X.HCP * Tok má povodie Simple 26 PS006 PP001.OID Odberné miesto leží v pôdnom areáli Simple 27 PS004 PG001.IDN Odberné miesto leží v areáli litotypu Simple 28 RT014 RT013.IDT Kanalizácia má výusť Composite 29 RW004 TW004.OID Povrchový zdroj vody leží v povodí vodárenského toku Simple 30 RW005 TW003.OID Geotermálny zdroj má OP Simple * X - podľa rádu Composite relation - existencia relačne previazaného objektu (destination) je závislá od existencie relačného objektu (origin)

27 Simple relation - relácia medzi nezávisle existujúcimi objektami Tabuľka priestorových závislostí Označenie v schéme 1 RM001 je priestorovou podmnožinou RW003 2 RT009 leží na RT008 3 RM003 leží na RW001 4 TC009 leží na RW001 5 PS005 leží na RW001 6 RW001 môže pretínať RW002 7 RW001 pretína SA010 8 RT004 môže ležať na RT003 9 RT007 môže ležať na RT RT011 leží na RT RT011 leží na RT RT013 leží na RT RT014 je koncovým bodom RT RT014 leží na RW RT017 leží na RW RT020 leží na RW RT021 ak má, leží v TN RW003 ak má, leží v TW RW004 ak má, leží v TW RW006 ak má, leží v TZ PW005 zhodná geometria PW00X * 25 PG001 niektoré objekty majú zhodnú geometriu s PR RW004 leží v TW RW005 ak má, leží v TW003 * X - podľa rádu

28 5. Odporúčania pre používanie KO KEZ IMK KO KEZ IMK je potrebné chápať ako otvorený systém, ktorý je možné modifikovať a podľa potrieb operatívne meniť. Pre túto činnosť je potrebné zabezpečiť inštitucionálny, legislatívny a technologický rámec. Legislatívny rámec je potrebné zabezpečiť záväznosť KO KEZ IMK pre DGI v rezorte a stanoviť podmienky pre inštitucionálny a technologický rámec Inštitucionálny rámec každá zmena v KO musí prejsť schvaľovacím procesom inštitúcie tým poverenej Technologický rámec je potrebné zabezpečiť technologickú možnosť manažovania KO a. Autorizovaným administrovaním databázy KO na základe schválených zmien (doplnenie objektov, alebo atribútov, zmena domén atribútov, odstránene objektov, alebo atribútov...). Pre tento krok je potrebné vytvoriť zabezpečenú administrátorskú aplikáciu. b. Udržiavaním v aktuálnom stave t.j. aplikačne ošetreným výstupom, najlepšie ako dynamická HTML prezentácia s možnosťami vyberania informácií podľa rôznych kritérií (názov objektu, kód objektu, príslušnosť ku krajinnej štruktúre, zdroj údajov, dátum aktualizácie...) a ich exportu v rôznych formátoch. c. Zabezpečením automatických informačných tokov o KO v rámci rezortu pre všetky zainteresované osoby. T.j. poverené osoby musia mať aktuálne informácie o procesných, legislatívnych a iných aktivitách spojených s KO

29 Literatúra: [1] Miklós, L., Izakovičová, Z. (1997): Krajina ako geosystém. Veda vydavateľstvo Slovenskej akadémie vied. Bratislava
