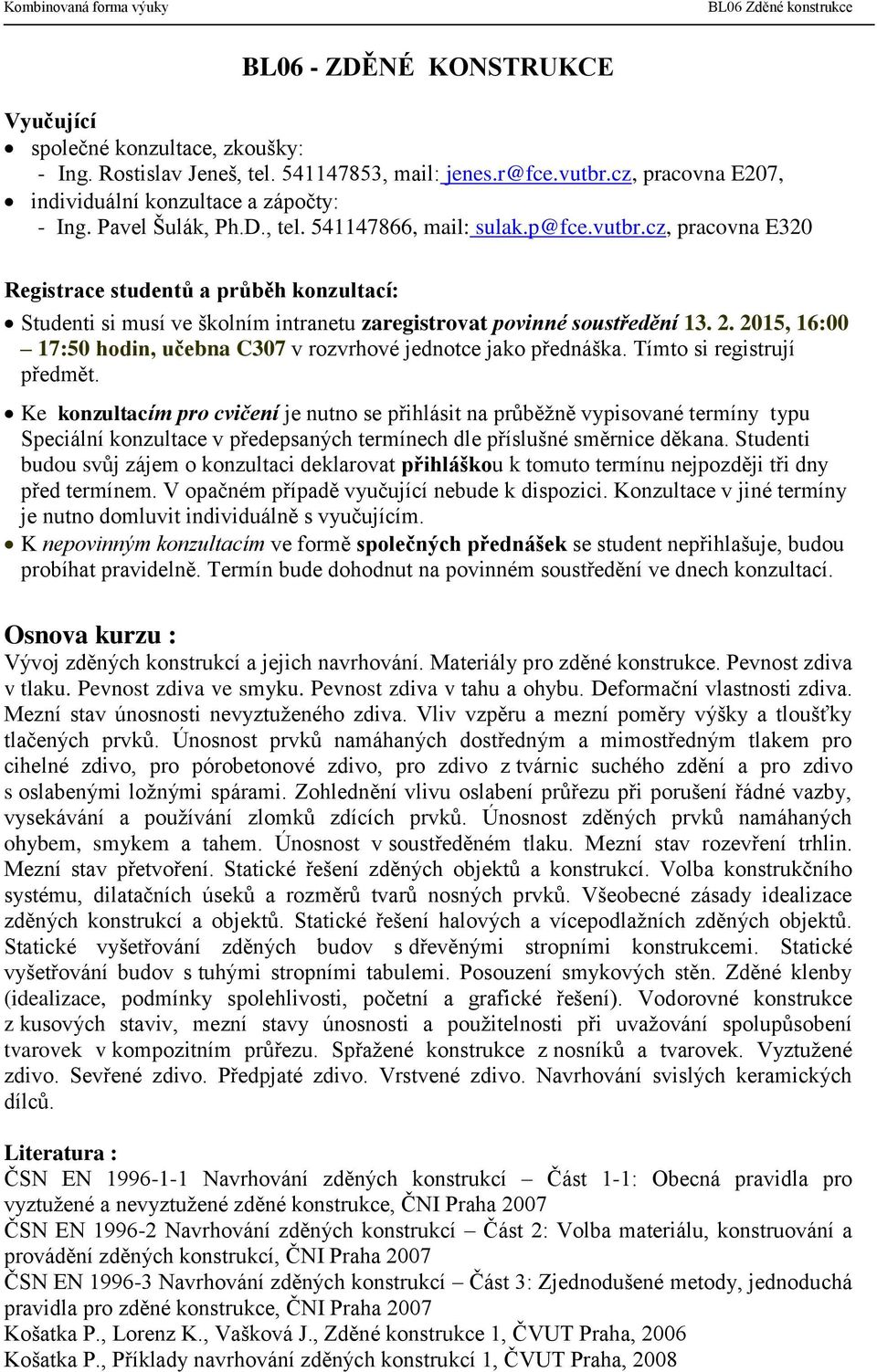

1 BL06 - ZDĚNÉ KONSTRUKCE Vyučující společné konzultace, zkoušky: - Ing. Rostislav Jeneš, tel , mail: jenes.r@fce.vutbr.cz, pracovna E207, individuální konzultace a zápočty: - Ing. Pavel Šulák, Ph.D., tel , mail: sulak.p@fce.vutbr.cz, pracovna E320 Registrace studentů a průběh konzultací: Studenti si musí ve školním intranetu zaregistrovat povinné soustředění , 16:00 17:50 hodin, učebna C307 v rozvrhové jednotce jako přednáška. Tímto si registrují předmět. Ke konzultacím pro cvičení je nutno se přihlásit na průběţně vypisované termíny typu Speciální konzultace v předepsaných termínech dle příslušné směrnice děkana. Studenti budou svůj zájem o konzultaci deklarovat přihláškou k tomuto termínu nejpozději tři dny před termínem. V opačném případě vyučující nebude k dispozici. Konzultace v jiné termíny je nutno domluvit individuálně s vyučujícím. K nepovinným konzultacím ve formě společných přednášek se student nepřihlašuje, budou probíhat pravidelně. Termín bude dohodnut na povinném soustředění ve dnech konzultací. Osnova kurzu : Vývoj zděných konstrukcí a jejich navrhování. Materiály pro zděné konstrukce. Pevnost zdiva v tlaku. Pevnost zdiva ve smyku. Pevnost zdiva v tahu a ohybu. Deformační vlastnosti zdiva. Mezní stav únosnosti nevyztuţeného zdiva. Vliv vzpěru a mezní poměry výšky a tloušťky tlačených prvků. Únosnost prvků namáhaných dostředným a mimostředným tlakem pro cihelné zdivo, pro pórobetonové zdivo, pro zdivo z tvárnic suchého zdění a pro zdivo s oslabenými loţnými spárami. Zohlednění vlivu oslabení průřezu při porušení řádné vazby, vysekávání a pouţívání zlomků zdících prvků. Únosnost zděných prvků namáhaných ohybem, smykem a tahem. Únosnost v soustředěném tlaku. Mezní stav rozevření trhlin. Mezní stav přetvoření. Statické řešení zděných objektů a konstrukcí. Volba konstrukčního systému, dilatačních úseků a rozměrů tvarů nosných prvků. Všeobecné zásady idealizace zděných konstrukcí a objektů. Statické řešení halových a vícepodlaţních zděných objektů. Statické vyšetřování zděných budov s dřevěnými stropními konstrukcemi. Statické vyšetřování budov s tuhými stropními tabulemi. Posouzení smykových stěn. Zděné klenby (idealizace, podmínky spolehlivosti, početní a grafické řešení). Vodorovné konstrukce z kusových staviv, mezní stavy únosnosti a pouţitelnosti při uvaţování spolupůsobení tvarovek v kompozitním průřezu. Spřaţené konstrukce z nosníků a tvarovek. Vyztuţené zdivo. Sevřené zdivo. Předpjaté zdivo. Vrstvené zdivo. Navrhování svislých keramických dílců. Literatura : ČSN EN Navrhování zděných konstrukcí Část 1-1: Obecná pravidla pro vyztuţené a nevyztuţené zděné konstrukce, ČNI Praha 2007 ČSN EN Navrhování zděných konstrukcí Část 2: Volba materiálu, konstruování a provádění zděných konstrukcí, ČNI Praha 2007 ČSN EN Navrhování zděných konstrukcí Část 3: Zjednodušené metody, jednoduchá pravidla pro zděné konstrukce, ČNI Praha 2007 Košatka P., Lorenz K., Vašková J., Zděné konstrukce 1, ČVUT Praha, 2006 Košatka P., Příklady navrhování zděných konstrukcí 1, ČVUT Praha, 2008

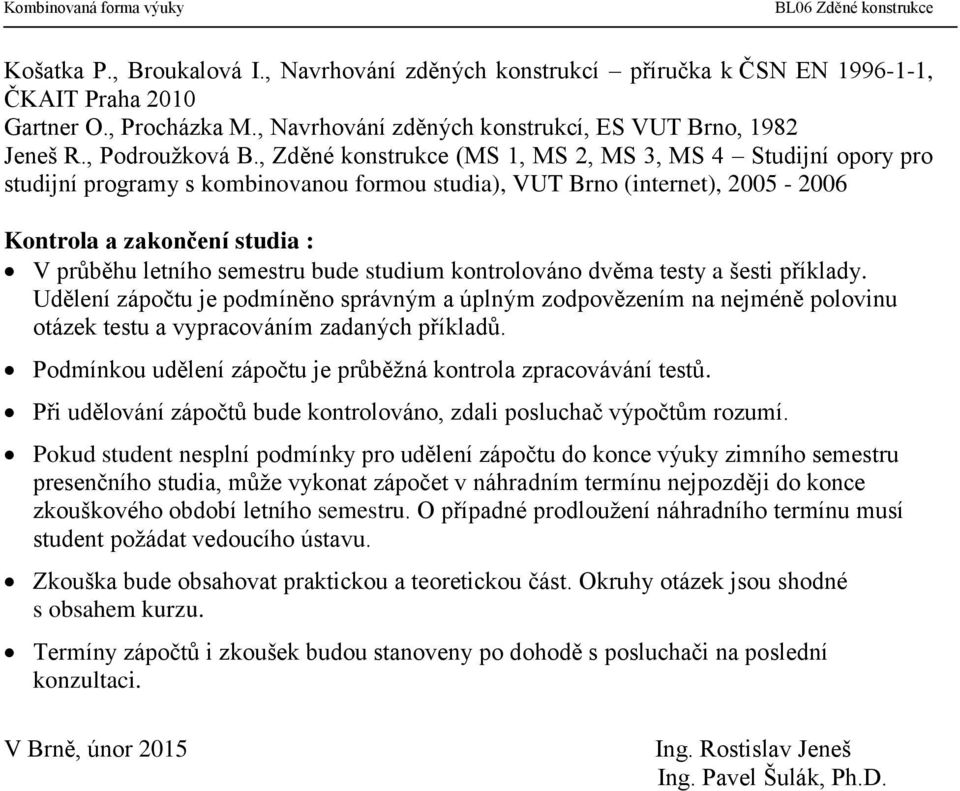

2 Košatka P., Broukalová I., Navrhování zděných konstrukcí příručka k ČSN EN , ČKAIT Praha 2010 Gartner O., Procházka M., Navrhování zděných konstrukcí, ES VUT Brno, 1982 Jeneš R., Podrouţková B., Zděné konstrukce (MS 1, MS 2, MS 3, MS 4 Studijní opory pro studijní programy s kombinovanou formou studia), VUT Brno (internet), Kontrola a zakončení studia : V průběhu letního semestru bude studium kontrolováno dvěma testy a šesti příklady. Udělení zápočtu je podmíněno správným a úplným zodpovězením na nejméně polovinu otázek testu a vypracováním zadaných příkladů. Podmínkou udělení zápočtu je průběţná kontrola zpracovávání testů. Při udělování zápočtů bude kontrolováno, zdali posluchač výpočtům rozumí. Pokud student nesplní podmínky pro udělení zápočtu do konce výuky zimního semestru presenčního studia, můţe vykonat zápočet v náhradním termínu nejpozději do konce zkouškového období letního semestru. O případné prodlouţení náhradního termínu musí student poţádat vedoucího ústavu. Zkouška bude obsahovat praktickou a teoretickou část. Okruhy otázek jsou shodné s obsahem kurzu. Termíny zápočtů i zkoušek budou stanoveny po dohodě s posluchači na poslední konzultaci. V Brně, únor 2015 Ing. Rostislav Jeneš Ing. Pavel Šulák, Ph.D.

3 Test č. 1 : 1. Uveďte a popište základní pevnostní charakteristiky zdiva. 2. Uveďte a popište základní přetvárné charakteristiky zdiva. 3. Popište způsob zavedení vzpěru ve statickém výpočtu, stanovení vzpěrných délek a popište průběh součinitele vzpěru po výšce zděného prvku. 4. Uveďte vztahy pro nevyztuţené zděné stěny namáhané převáţně svislým zatíţením. 5. Uveďte vztahy pro nevyztuţené zděné stěny namáhané příčným zatíţením. 6. Uveďte vztahy pro dimenzování prvků namáhaných smykovým zatíţením. 7. Uveďte vztahy pro nevyztuţené zděné stěny namáhané kombinací svislého a vodorovného zatíţení. 8. Popište postup při dimenzování zděných prvků namáhaných soustředěným zatíţením. 9. Co je to metoda pouţití zdánlivé ohybové tuhosti a metoda pouţití ekvivalentních ohybových součinitelů. 10. Uveďte konstrukční zásady pro nevyztuţené zdivo. Test č. 2 : 1. Popište způsob idealizace halových zděných objektů a uveďte, jak se provádí výpočet příčné vazby hal. 2. Popište způsob idealizace zděných objektů s dřevěnými stropy. 3. Popište způsob idealizace objektů s tuhými stropy. 4. Popište řešení kleneb idealizace, podmínky rovnováhy, grafické řešení pomocí tlakové čáry. 5. Popište výpočet vodorovných konstrukcí z cihelných tvarovek (ohyb, smyk, přetvoření). 6. Uveďte konstrukční zásady a popište výpočet prvků z vyztuţeného zdiva. 7. Uveďte konstrukční zásady a popište výpočet prvků z předpjatého zdiva. 8. Popište způsob zesilování zděných pilířů objímkou. 9. Uveďte konstrukční zásady a popište výpočet vrstveného zdiva.

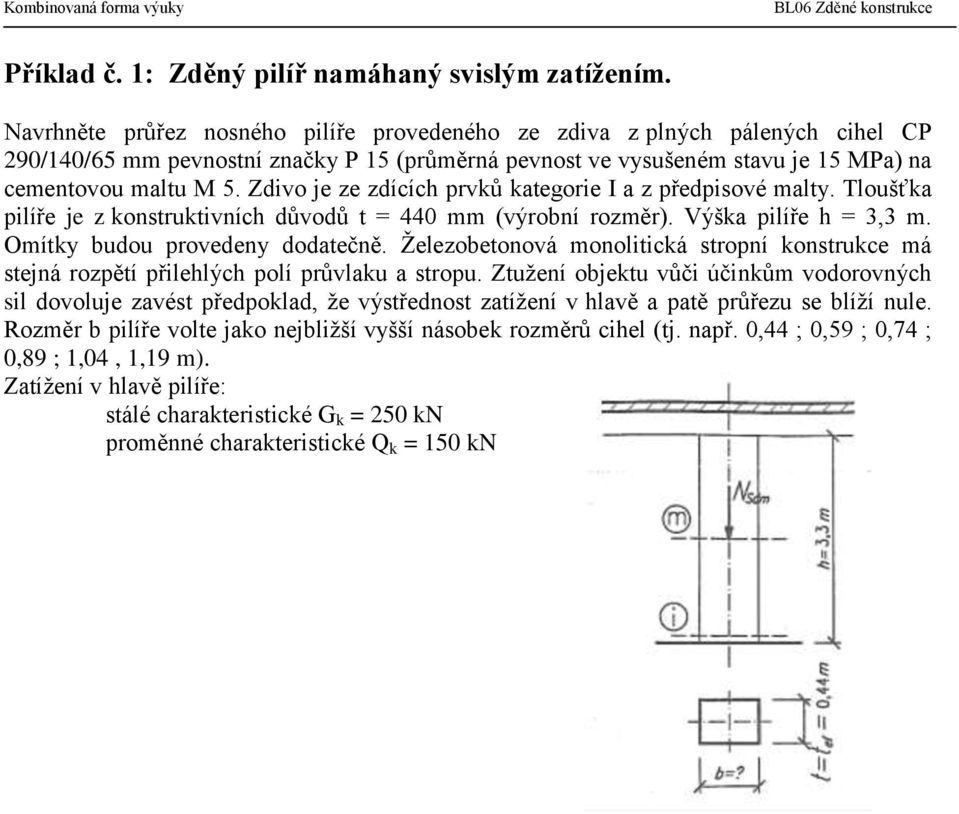

4 Příklad č. 1: Zděný pilíř namáhaný svislým zatížením. Navrhněte průřez nosného pilíře provedeného ze zdiva z plných pálených cihel CP 290/140/65 mm pevnostní značky P 15 (průměrná pevnost ve vysušeném stavu je 15 MPa) na cementovou maltu M 5. Zdivo je ze zdících prvků kategorie I a z předpisové malty. Tloušťka pilíře je z konstruktivních důvodů t = 440 mm (výrobní rozměr). Výška pilíře h = 3,3 m. Omítky budou provedeny dodatečně. Ţelezobetonová monolitická stropní konstrukce má stejná rozpětí přilehlých polí průvlaku a stropu. Ztuţení objektu vůči účinkům vodorovných sil dovoluje zavést předpoklad, ţe výstřednost zatíţení v hlavě a patě průřezu se blíţí nule. Rozměr b pilíře volte jako nejbliţší vyšší násobek rozměrů cihel (tj. např. 0,44 ; 0,59 ; 0,74 ; 0,89 ; 1,04, 1,19 m). Zatíţení v hlavě pilíře: stálé charakteristické G k = 250 kn proměnné charakteristické Q k = 150 kn

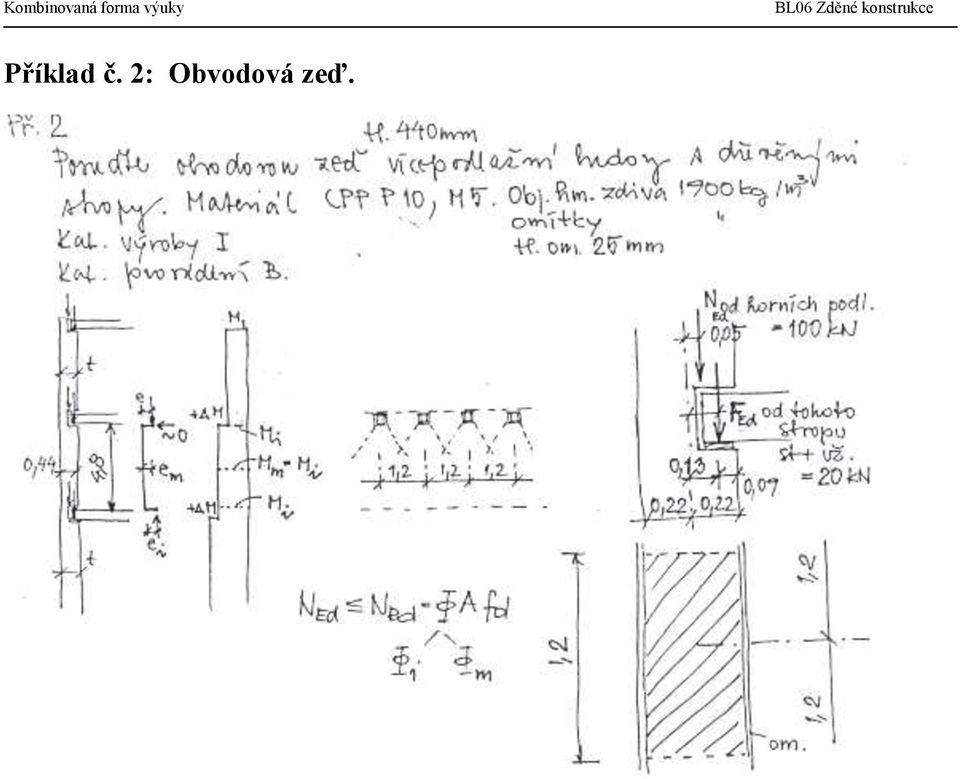

5 Příklad č. 2: Obvodová zeď.

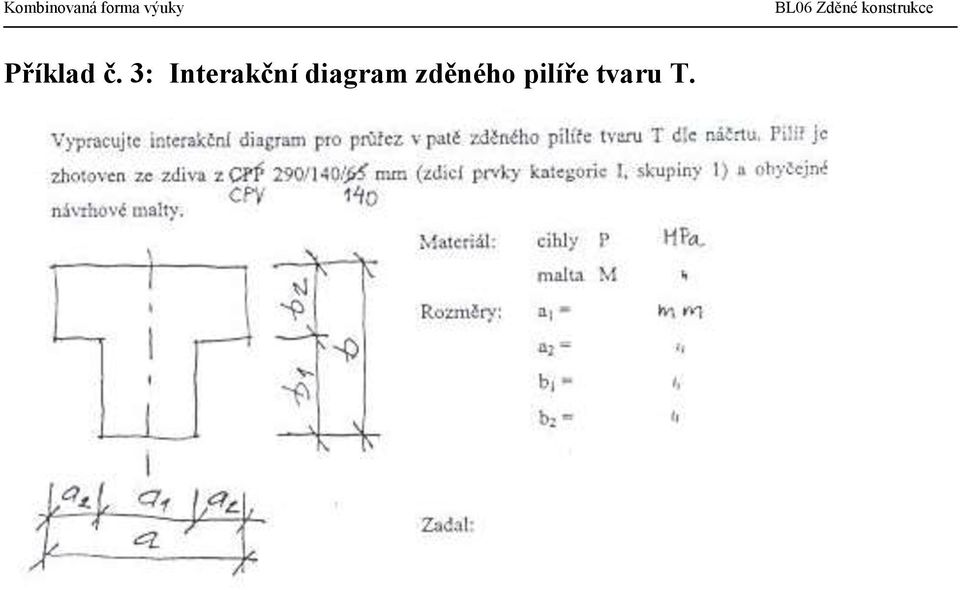

6 Příklad č. 3: Interakční diagram zděného pilíře tvaru T.

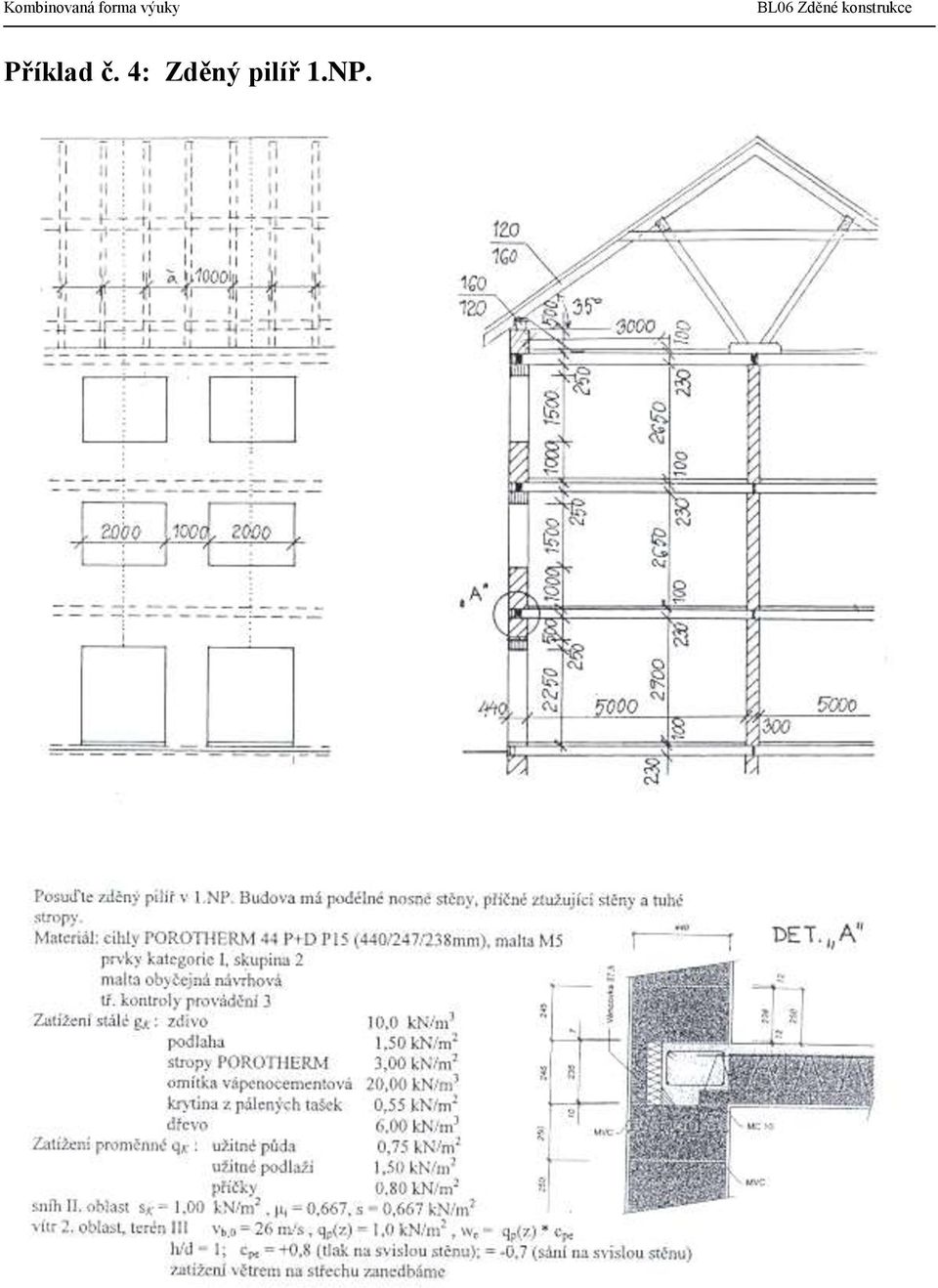

7 Příklad č. 4: Zděný pilíř 1.NP.

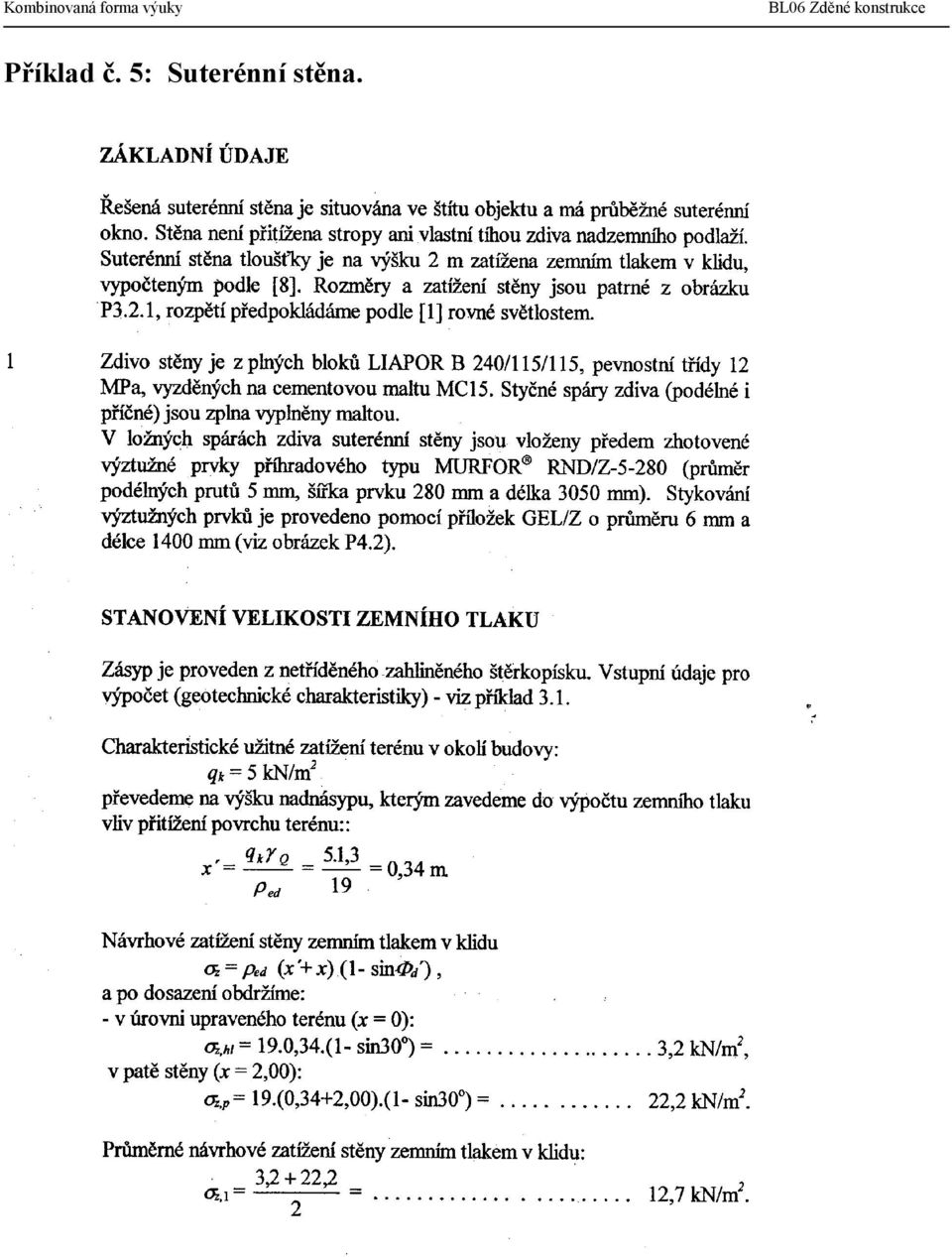

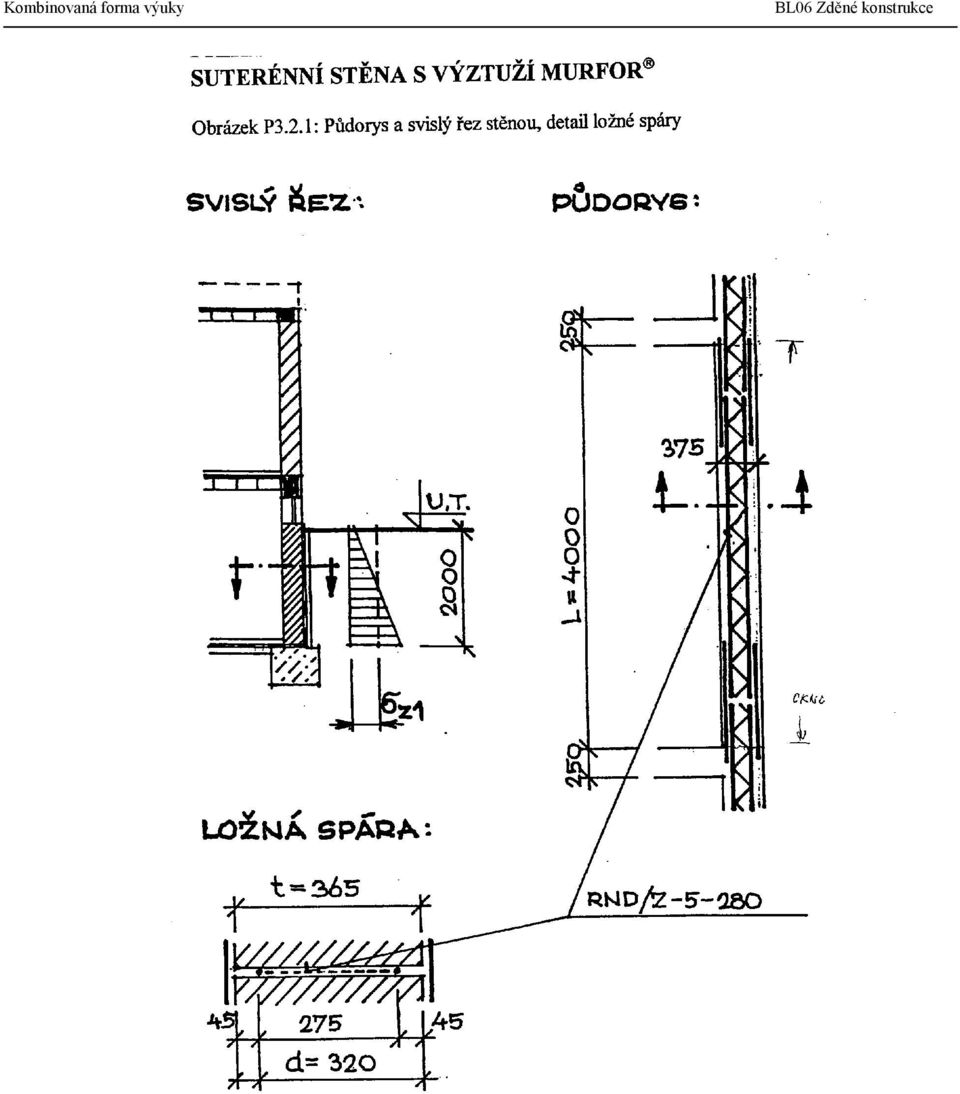

8 Příklad č. 5: Suterénní stěna.

9

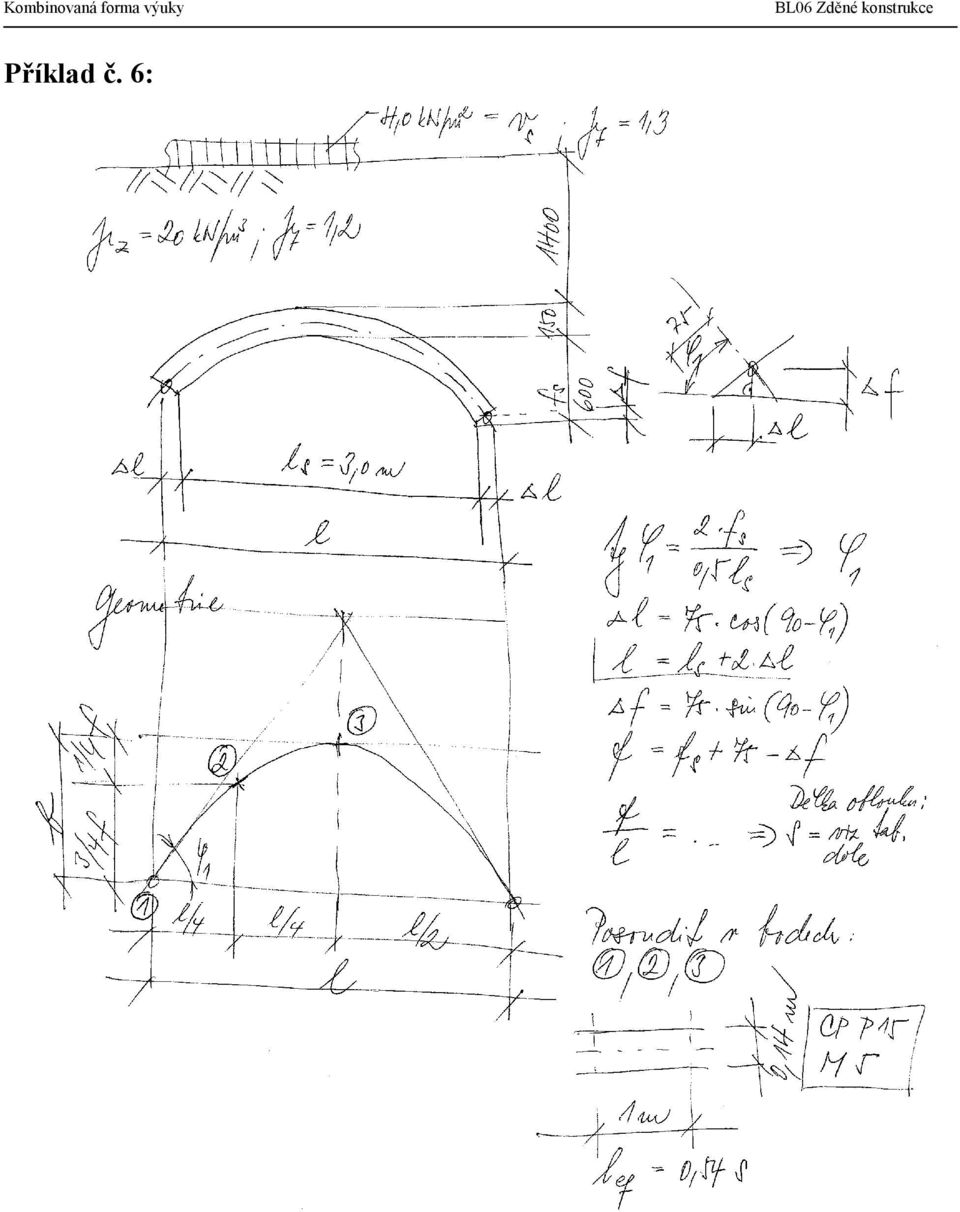

10 Příklad č. 6:

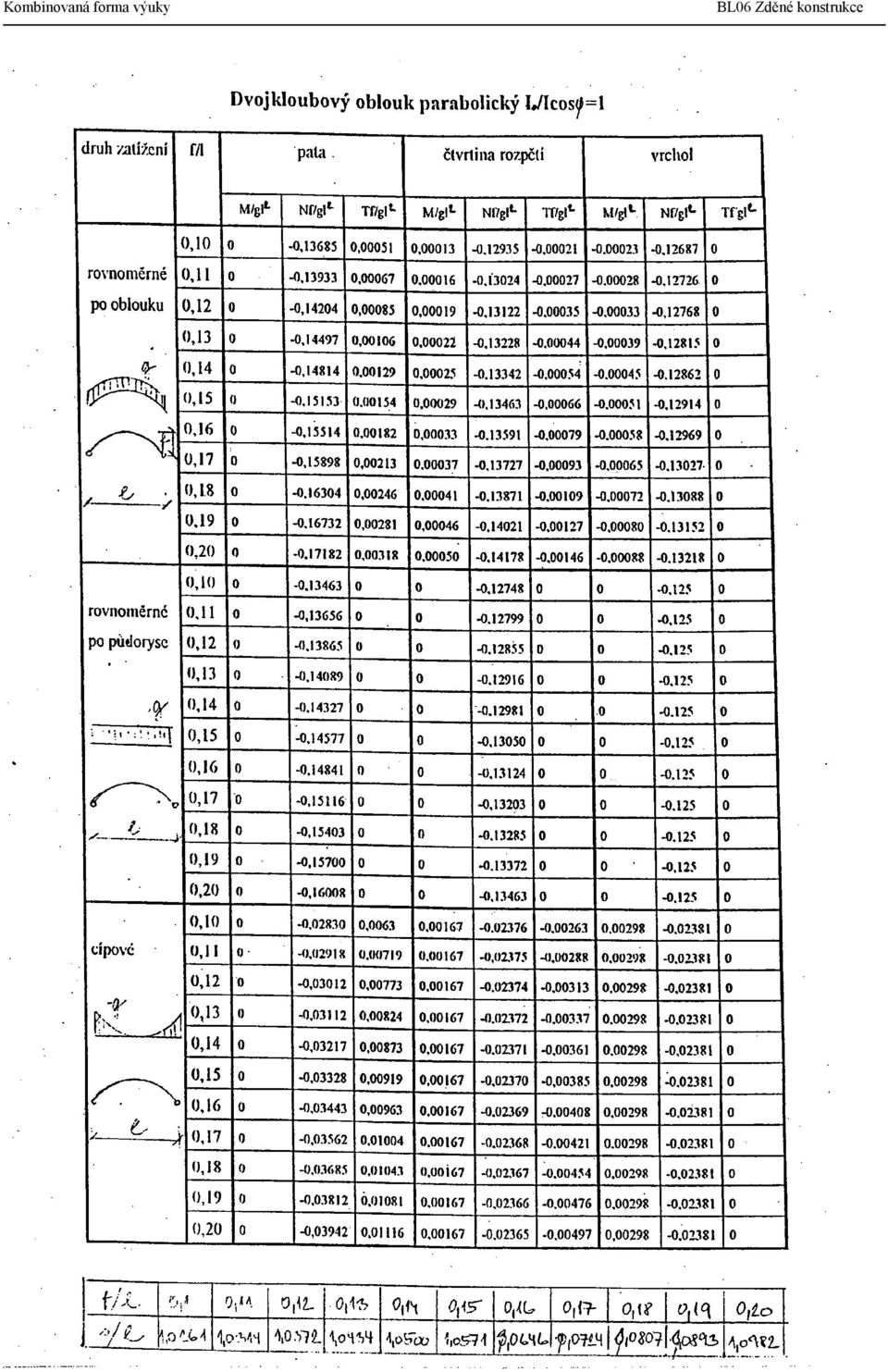

11
