1 HOSPODAŘENÍ S DEŠŤOVOU VODOU TRVALÁ A EFEKTIVNÍ ŘEŠENÍ TrubkY Platnost od března 2012 Technické změny vyhrazeny Stavebnictví Automotive Průmysl

2 1 VÝBĚR 1.1 HOSPODAŘENÍ S DEŠŤOVOU VODOU - PROČ VLASTNĚ? Dešťová voda - výzva pro budoucnost Kvalifikované posouzení problematiky dešťové vody představuje dnes ve všech stavebních projektech centrální úkol. Aktuální vývoj (neprodyšné uzavírání přirozených ploch, nebezpečí povodní, narušení vodního hospodářství, citelné klimatické změny) přitom charakterizuje zvyšující se složitost a provázanost daného tématu. Přitom právě hospodaření s dešťovou vodou poskytuje mnohostranné možnosti, které respektují rostoucí požadavky na moderní odvodňovací systémy. Vědomí odpovědnosti a ochota každého z nás ke spolupráci jsou nutné k tomu, abychom ochránili a zachovali zásoby vody i pro příští generace. REHAU vám nabízí: - podporu při řešení problémů díky dlouholetým zkušenostem a odpovídajícímu know-how - individuální poradenství zaměřené na řešení problémů při dimenzování a projektování, stejně jako podporu na místě při montáži - různá systémová řešení se stavebními součástmi, které jsou optimálně sladěny pro vaše individuální požadavky - inovativní ekonomické výrobky s dlouhou životností Hospodaření s dešťovou vodou slouží: - ekologickému a hospodárnému nakládání s přírodním zdrojem - vodou - vytváření inovativních akumulačních možností pro dešťovou vodu - pro vsakování na místě nebo přivádění ke spodním vodám - pro akumulaci a předávání do odvodňovacích systémů s časovým odstupem - jako účinný příspěvek k ochraně proti povodním - jako ochrana proti narůstajícímu neprodyšnému uzavírání ploch - pro odlehčení kanálů na dešťovou vodu při špičkových průtocích - dodržení odpovídajících požadavků ze strany měst a obcí - modernímu a hospodárnému odvodnění pomocí nových technologií a systémů - zachování zásob podzemních vod 4

3 1 VÝBĚR 1.2 Tabulka pro výběr: Systémy pro hospodaření s dešťovou vodou Zařízení pro hospodaření s dešťovou vodou Je požadováno vsakování? ano ne Je nutná úprava deštové vody? (Postup posuzování podle Věstníku DWA-M153 nebo podle zadání mezních hodnot) Zadržování nebo využívání dešťové vody? ne ano Trubní/boxová vsakovací galerie (Dimenzování podle pracovního listu DWA-A138) Vsakování přes humózní vrstvu ornice? ne ano Zadržování (Dimenzování podle pracovního listu DWA-A117) Využití (Dimenzování podle DIN 1989) Mají být rozpuštěné škodlivé látky vyfiltrovány? Vsakovací galerie s travním průlehem (Dimenzování podle pracovního listu DWA-A138) ne ano Povrchová voda je vhodná pro použití? Sedimentace HydroClean ne ano Zařízení s malou potřebou plochy? Zařízení s malou potřebou plochy? Zařízení s kompaktním půdorysem? Požadovaný akumulační objem ne ne ne > 15m 3 < 15m 3 ano ano ano ano ano Boxová vsakovací galerie Vsakovací galerie s velkoprůměrovými trubkami Trubní vsakovací galerie Boxová vsakovací galerie s travním průlehem Vsakovací galerie s velkoprůměrovými trubkami a travním průlehem Trubní vsakovací galerie s travním průlehem Boxové akumulační zařízení Akumulační zařízení s velkoprůměrovými trubkami Akumulační nádrže viz katalog

4 Tabulka pro výběr: Systémy pro hospodaření s dešťovou vodou Použití Ošetření Vsakování Zadržení Využití Systém Úpravna vody Boxová vsakovací galerie Boxová vsakovací galerie s travním průlehem Trubní vsakovací galerie Trubní vsakovací galerie s travním průlehem Vsakovací galerie s velkoprůměrovými trubkami Vsakovací galerie s velkoprůměrovými trubkami a travním průlehem Akumulační boxy Akumulační nádrže s velkoprůměrovými trubkami Kapitoly v katalogu Akumulační boxy Akumulační nádrže s velkoprůměrovými trubkami Vlastnosti zařízení Výplň štěrkem (16/32) O O ano ano ano ano O O O O Využitelný objem zásobníku 95 % 95 % 35 % 35 % 55 % 55 % 95 % 95 % 95 % 95 % Potřeba nadzemní plochy O malá O velká O malá O O O O Potřeba podzemní plochy malá malá velká velká malá malá malá malá malá malá Půdorys liniový Půdorys plošný Využití povrchové plochy pozemku Zelená plocha Parková plocha/skladová plocha Dopravní plocha Povrchová voda ze zelených střech 6) žádná mechanická 3) O O O O O O O O fyz.-chemická 4) O O O O O O O O + + plechových střech (měď, zinek) žádná 1) 1) mechanická 3) 1) 1) fyz.-chemická 4) + + 7) + + 7) + + 7) + + (+) (+) jiných střešních ploch 6) žádná + 2) + + 2) + + 2) mechanická 3) O O O O O O O O + + fyz.-chemická 4) O O O O O O O O O O málo frekventovaných žádná (+) (+) (+) 1) 1) dopravních ploch 5) mechanická 3) + O + O + O + + fyz.-chemická 4) + O + O + O + + silně frekventovaných žádná (+) (+) (+) 1) 1) dopravních ploch 5) mechanická 3) (+) O (+) O (+) O 1) 1) fyz.-chemická 4) + O + O + O + + Legenda: O = není nutné (+) = podmíněně vhodné + = vhodné = nevhodné/ nedoporučuje se 1) závislé na potřebě ochrany vodního recipientu 2) regionálně požadované (např. v Bádensku-Württembersku) 3) výběr podle Věstníku DWA M153 4) zařízení s doložením mezních hodnot (např. pro těžké kovy) 5) diferencované projekty viz Pracovní list DWA A138, tabulka 1 6) při zvýšeném znečištění vzduchu se mohou vyskytnout odlišná vyhodnocení 7) pokud je to možné na základě výškových poměrů 8 9

5 trubky k zasakování dešťové VODY

6 POTRUBÍ TRADIČNÍ ŘEŠENÍ SE SYSTÉMEM Hospodaření s dešťovou vodou v současnosti sehrává rozhodující roli při odvodňování celých sběrných oblastí. Odtok dešťové vody je přitom potřebné co nejlépe zredukovat šikovnou kombinací možností, které jsou k dispozici. Nejrozličnější druhy staveb a rozdílné typy napojených ploch kladou přitom vysoké nároky na flexibilitu vsakovacího systému. Nadefinování problému: - odvodňovací systém musí být optimálně přizpůsoben druhu stavby - různé napojené plochy, např. střešní a dopravní plochy - zeminy se zhoršenými vsakovacími vlastnostmi a s požadavkem maximálního odtoku Systémy REHAU: - vsakovací potrubí s osvědčenou perforací odstupňovanou ve třech úrovních - maximální flexibilita při výběru systémů - návrh dle požadavků jako trubní nebo korytový trubkový rigol - škrcený odtok při dodržení maximálního odtokového množství Výhody při použití systémů REHAU: - speciální uspořádání zářezů optimalizuje funkčnost vsakovacího potrubí - dno na plynulé proudění a rozdělování dešťové vody v rigolu - nadefinovaná výtoková plocha vody zajišťuje dlouhodobou funkčnost rigolů - komplexní systém se všemi potřebnými komponenty pro trubkové a trubkové rigoly s průlehy, - software pro dimenzování kompletního vsakovacího systému Výhody při použití systémů REHAU: - speciální uspořádání zářezů optimalizuje funkčnost vsakovacího potrubí - dno na plynulé proudění a rozdělování dešťové vody v rigolu - nadefinovaná výtoková plocha vody zajišťuje dlouhodobou funkčnost rigolů - komplexní systém se všemi potřebnými komponenty pro trubkové a trubkové rigoly s průlehy, - software pro dimenzování kompletního vsakovacího systému 11

7 Vsakovací trubky PE - trubky z polyetylenu (PE-HD) - trubky dle DIN , typ R 2 - barva: zvenku modrá/vevnitř černá - délka 6 m s nasunutým dvojitým hrdlem - zatížitelnost SLW 60 při překrytí 1,0 m a hloubce uložení 4,0 m *) - optimální distribuce vody díky třístupňové, osminásobné perforaci - označení vrcholu - otvor pro výstup vody odpovídá požadavkům Pracovního listu DWA-A 138 (v případě potřeby dodáme odpovídající důkaz) - záruka dlouhé funkčnosti vsakovacích galerií DN Akumulační objem [l/m] Výstupní plocha vody [cm²/m] Vnitřní průměr [mm] Vnější průměr [mm] DN DN Trojnásobně odstupňovaná perforace vsakovacích trubek PE - vyrovnávací/přepadová zóna 4 řady drážek (šířka drážky 1,4 mm) - zóna přítoku/odtoku 2 řady drážek (šířka drážky 1,6 mm) - distribuční zóna (vnitřní dno trubky) 2 řady drážek (šířka drážky 1,2 mm) - vsakovací trubky PE DN 355 mají cca o 40 % větší akumulační objem než vsakovací trubky NW 300 (cca 70 l/m) Absorpční/ odváděcí zóna Vyrovnávací/ přepadová zóna Rozdělovací zóna Absorpční/ odváděcí zóna Transportní trubky PE - trubky z polyetylenu (PE-HD) - trubky dle DIN , typ R 2 - transportní a spojovací trubka ke vsakovacím galeriím a mezi nimi - nejsou nutné žádné nákladné přechodky mezi vsakovacími a transportními trubkami - barva: zvenku modrá/vevnitř černá - délka 6 m s nasunutým dvojitým hrdlem a těsnicím kroužkem - zatížitelnost SLW 60 při překrytí 1,0 m a hloubce uložení 4,0 m *) * Platí následující podmínky: šířka výkopu dle DIN EN 1610, bez spodní vody, podloží a zásyp podle A4/B4, zemina E1/E2 = G1/ Dpr = 97 %, E4/E4 = G3/Dpr = 95 %. Výpočet provádějte podle ATV-DVWK-pracovní list A 127. Odlišné podmínky pro pokládku je nutné konzultovat s technickým oddělením. 12

8 trubky Příklady provedení Trubka-rigol s univerzálními šachtami DN 400 univerzální šachta DN400 přítoková šachta Universalschacht DN 400 mit Zulaufteil GOK HHP Universalschacht DN 400 univerzální šachta DN 400 Höhenversetzter Výškově posunutý Zulauf DN 200 přítok DN 200 Kies 8/32 štěrk 8/32 PE PE vsakovací Versickerrohr trubka DN 350 Geotextilie Geotextil Průleh-trubka-rigol s konfekčními šachtami DN 400/500 konfekční Konfektionsschacht šachta DN DN 400/500 jako als Kaskadenschacht šachta kaskády Horní hrana OK Gelände terénu Muldenüberlauf přepad průlehu OE OE DN DN Protierozní rohož k pokrytí průlehu Muldenbegrünungsmatte kontrolní šachta DN 400/500 jako škrticí šachta Konfektionsschacht DN 400/500 als Drosselschacht Přítok Zulauf štěrk Kies 8/32 Geotextilie Protierozní Mulde begrünt průleh Vrstva Humusschicht humusu Sauberkeitsschicht (Sand) Čisticí vrstva (písek) Rigolenüberlauf Přepad rigolu Odtok Ablauf -Muffe hrdlo PE PE vsakovací Versickerrohr trubka DN 200 DN 200 (nebo (oder DN 350) Rigolová Rigolenbarriere bariéra 1; 1) 1; u rigolu 1) bei Rigole se mit Drossel škrcením - Abflussdrossel škrcení odtoku 13

9 Rausikko Trubky Dodávaný sortiment PE Vsakovací trubky - s nasunutým dvojitým hrdlem - materiál: PE - barvy: zvenku modrá vevnitř černá Varianta PE PE DN 355 TP DN 200 TP perforované Délka (m) 6 6 Hmotnost [kg/m] 6 2,5 Obsah palety 54 m/paleta 138 m/paleta Jednotka balení 1 paleta 1 paleta Číslo zboží S/A a) S S PE Transportní trubky - s nasunutým dvojitým hrdlem - materiál: PE - barvy: zvenku modrá vevnitř černá Transportní trubky Varianta PE PE DN 355 UP DN 200 UP neperforované Délka (m) 6 6 Hmotnost [kg/m] 6 2,5 Obsah palety 54 m/paleta 138 m/paleta Jednotka balení 1 paleta 1 paleta Číslo zboží na vyžádání S/A a) S A PE Dvojité násuvné hrdlo - materiál: PE - barva: černá L1 L2 PE Dvojité násuvné hrdlo Varianta DN 355 DN 200 oboustranně opatřena hrdlem Délka L1 [mm] Délka L2 [mm] Jednotka balení 1 Kus 1 Kus Číslo zboží S/A a) S S a) S = standard A = nestandard 14

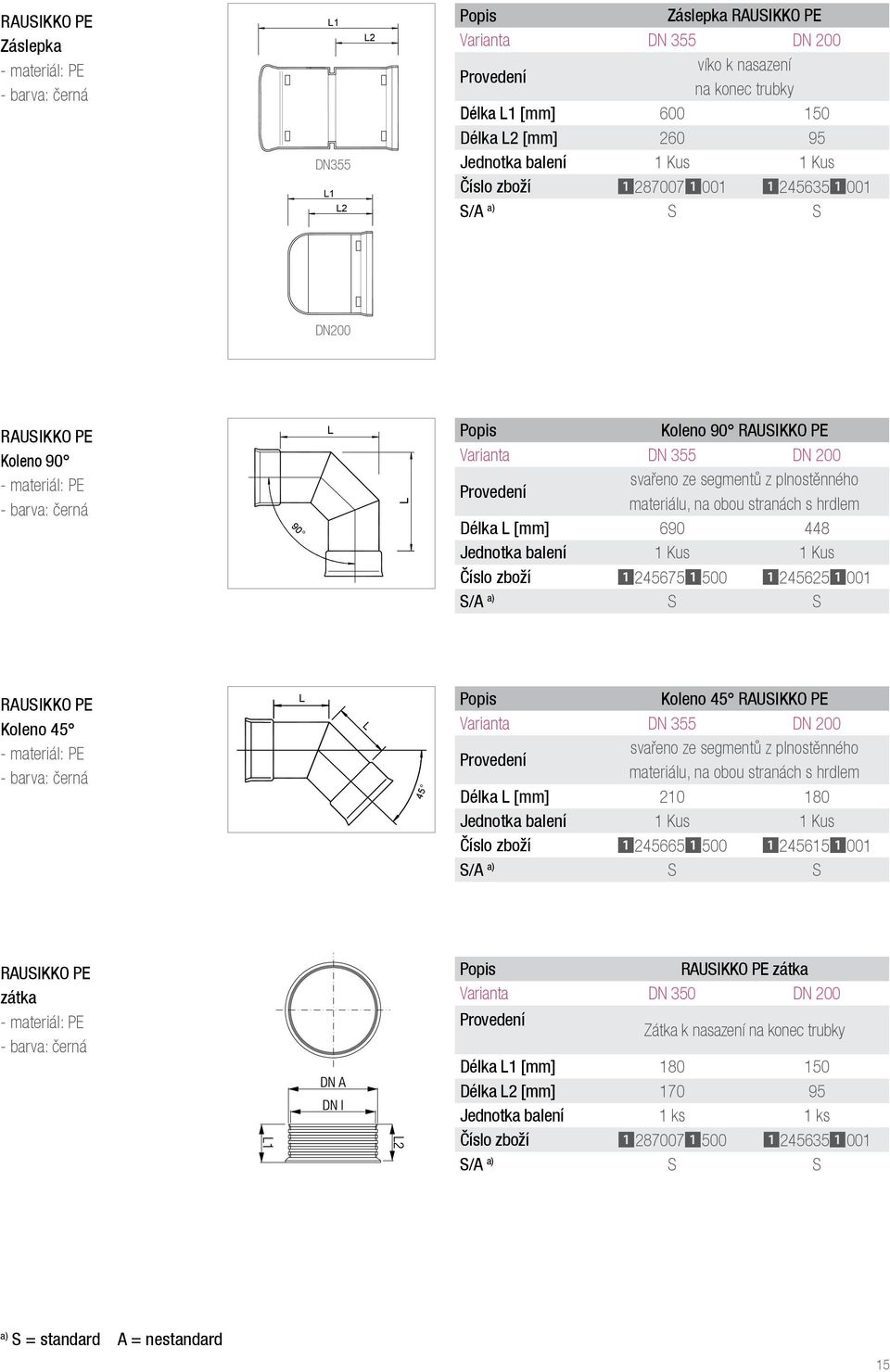

10 PE Záslepka - materiál: PE - barva: černá L1 DN355 L1 L2 L2 Záslepka PE Varianta DN 355 DN 200 víko k nasazení na konec trubky Délka L1 [mm] Délka L2 [mm] Jednotka balení 1 Kus 1 Kus Číslo zboží S/A a) S S DN200 PE Koleno 90 - materiál: PE - barva: černá 90 L L Koleno 90 PE Varianta DN 355 DN 200 svařeno ze segmentů z plnostěnného materiálu, na obou stranách s hrdlem Délka L [mm] Jednotka balení 1 Kus 1 Kus Číslo zboží S/A a) S S PE Koleno 45 - materiál: PE - barva: černá L L 45 Koleno 45 PE Varianta DN 355 DN 200 svařeno ze segmentů z plnostěnného materiálu, na obou stranách s hrdlem Délka L [mm] Jednotka balení 1 Kus 1 Kus Číslo zboží S/A a) S S PE zátka --materiál: PE --barva: černá PE zátka Varianta DN 350 DN 200 Zátka k nasazení na konec trubky Délka L1 [mm] Délka L2 [mm] Jednotka balení 1 ks 1 ks Číslo zboží S/A a) S S a) S = standard A = nestandard 15

11 PE T-kus - materiál: PE - barva: černá L3 L1 L2 T-kus PE Varianta DN 355 DN 200 svařeno ze segmentů z plnostěnného materiálu, na všech stranách s hrdlem Délka L1 [mm] Délka L2 [mm] Délka L3 [mm] Jednotka balení 1 Kus 1 Kus Číslo zboží S/A a) S S PE T-kus s koncem trubky KG - průchod - přítok s koncem trubky KG - materiál: PE - barva: černá L1 L2 T-kus s koncem trubky KG PE Varianta DN 355/160 Jmenovitá světlost DN 355 Jmenovitá světlost KG DN 160 svařeno ze segmentů z plnostěnného materiálu, průchod na obou stranách s hrdlem, přítok KG s koncem trubky (hrdlo lze nasadit) Délka L1 [mm] 300 Délka L2 [mm] 90 Jednotka balení 1 Kus Číslo zboží S/A a) S PE šachtová vložka - materiál: PE - barva: černá L šachtová vložka PE Varianta DN 355 nepískované Délka L [mm] 150 Jednotka balení 1 Kus Číslo zboží S/A a) A a) S = standard A = nestandard 16

12 PE Přechodka s koncem trubky KG - vždy jednostranná s koncem trubky KG/ hrdlem - materiál: PE - barva: černá L1 L2 Přechodka PE s koncem trubky KG Varianta DN 355/160 DN 355/200 Jmenovitá světlost DN 355 DN 355 Jmenovitá světlost KG DN 160 DN 200 svařeno ze segmentů z plnostěnného materiálu, jednostranné s hrdlem, jednostranné s koncem trubky KG (hrdlo možno nasadit) Délka L1 [mm] Délka L2 [mm] Jednotka balení 1 Kus 1 Kus Číslo zboží S/A a) S S Další tvarovky v rozměrech DN 200, DN 250 a DN 355 možno dodat na vyžádání. a) S = standard A = nestandard 17

13 Filtrační rouno RAUMAT E střížové geotextilie z primárních vláken barva: bílá Varianta RAUMAT 3E 150 RAUMAT 3E 150 Filtrační rouna RAUMAT 3E 200 RAUMAT 4E 250 Plošná hmotnost [g/ m 2 ] Třída robustnosti geotextilie (GRK) Účinná velikost otvoru [mm] 0,08 0,08 0,08 0,08 Propustnost vody k v * [m/ s] 0,80 0,80 0,40 0,20 Šířka [m] 4,50 2,00 4,50 4,50 Délka [m] 100,00 100,00 100,00 100,00 Balení 1 role Číslo zboží S / A a) S S S A * dle EN ISO Rigolová bariéra --zhotovení podle potřeb objektu --maximální šířka š: 4,50 m maximale výška v: 1,50 m --materiál: PE --barva: černá Rigolová baríéra Varianta Tloušťka 4 mm Tloušťka 6 mm Přepážka jako deska, rozměry podle požadavků, bez připojení trubek a průchodky Číslo zboží S / A a) A A Varianta hrdlo DN 200 konec trubky DN 200 připojení trubek jako doplňková položka hrdlo DN 350 konec trubky DN 350 KG-hrdlo nebo konec trubky DN 110 KG-hrdlo nebo konec trubky DN 160 KG-hrdlo nebo konec trubky DN 200 Jako doplněk vždy jednostranný přípoj k přepážce rigolu, u dvou přípojů s průchodkou skrz bariéru, při typu přípojení hrdlo je možné vsunout konec trubky, při typu připojení konec trubky je možné nasunout hrdlo. S / A a) A A A A A A A Varianta KG-hrdlo DN 250 připojení trubek jako doplňková položka KG-konec trubky DN 250 KG-hrdlo DN 315 KG-konec trubky DN 315 Jako doplněk vždy jednostranný přípoj k přepážce rigolu, u dvou přípojů s průchodkou skrz bariéru, při typu přípojení hrdlo je možné vsunout konec trubky, při typu připojení konec trubky je možné nasunout hrdlo. S / A a) A A A A 18

14 Bariéra na ochranu proti kořenům Root Guard Plus --materiál PE / PP --barva: černá Bariéra na ochranu proti Varianta TERRAM Root Guard PLUS Plošná hmotnost [g/ m²] 275 Tloušťka [mm] 0,9 Rozměr šířka délka [m] Balení 2,00 25,00 (= 50 m²) 1 role Číslo zboží S / A a) S Přepad průlehu OE --materiál dílů: PE barva: černá /modrá --materiál filtrového vaku: PP barva: bílá Přepady průlehu Varianta OE DN 200 OE DN 350 Skládá se ze základního tělesa se zvýšeným okrajem, z děrovaného poklopu a flísového vaku filtru a nástavce (délka 1,50 m) Skládá se ze základního tělesa se zvýšeným okrajem, z děrovaného poklopu a flísového vaku filtru a nástavce (délka 1,50 m) Plocha vstupní vody [cm²] cca. 30 cca. 60 Balení 1 ks 1 ks Číslo zboží S / A a) S A Protierozní rohož do průlehů včetně sadby --materiál: sláma a kokosové vlákno --barva: hnědá Protierozní rohož do průlehů a příslušenství Varianta Protierozní rohož Drátěná spona Dřevěné kolíky Rozměr šířka: 2,40 m, délka: 50,00 m (= 120,00 m²) délka: 230 mm průměr: 3,5 mm délka: 300 mm průměr: mm Balení 1 role 250 ks 100 ks Číslo zboží S / A a) A A A a) S = Standard A = Außerstandard 19

15 TRUBKY pokládka A ÚDRŽBA 1. Všeobecně 2. Doprava a skladování Vykládka trubek Bezpečnostní pokyny Právní upozornění Důležité informace Výhody Vstupní kontrola materiálu Při vykládce pomocí bagru nebo jeřábu používejte ke složení trubek dřevěných přepravek zvedací popruhy (např. textilní popruhy). Lana, řetězy nebo podobné prostředky jsou nepřípustné. Je nutno vyloučit vyklopení, shazování, nebo vzájemné nárazy trubek dřevěných přepravek nebo tvarovek. Zvedací popruhy u dřevěných přepravek upevněte pod vnější dřevěný rám; jejich pohyb řídí pracovník ručně. Posouvání trubek/dřevěných přepravek na vozidle pomocí sochoru nebo tyčí je nepřípustné. Trubky, tvarovky a těsnicí elementy při dodání zkontrolujte, zda nejsou poškozené a zda jsou kompletní. Dále zkontrolujte, jestli odpovídají požadavkům objednavatele. Poškozené díly se nesmí použít k montáži a musí být zaslány zpět k dodavateli. Je nutno to odpovídající poznámkou označit na dodacím listě. Příjemce potvrdí dodávku čitelným podpisem. Prevence nehod a bezpečnost práce Respektujte příslušné bezpečnostní předpisy. Trubky Pečlivost a čistota Při montážních pracích je nezbytně nutné zabránit proniknutí nečistot nebo uvolněné zeminy do vsakovacích trubek nebo rigolového štěrku. Pokud by se nečistota přece jen dostala do trubek, odstraňte ji vhodnými prostředky. Znečištěný štěrk odstraňte a nahraďte neznečištěným materiálem. Při vykládce pomocí vidlicového vysokozdvižného vozíku postavte dřevěné přepravky napříč na vidlice, přitom dbejte na co největší rozestup vidlic. Na pečlivosti a čistotě během celé doby stavby závisí trvalá funkčnost vsakovacího zařízení. 20

16 Skladování na staveništi Trubky nebo dřevěné přepravky skladujte na rovné ploše. Podklad této plochy musí mít dostatečnou pevnost, aby se trubky nebo přepravky nepropadaly. Je nutno zabránit bodovému zatížení. Při delším skladování venku chraňte trubky a tvarovky před přímými slunečními paprsky. Ochranu je nutno zkonstruovat tak, aby nedocházelo k akumulaci tepla. Neskladujte výrobky déle než 1 rok. Skladovací výška volných trubek nesmí překročit 1,0 m. Trubky skladujte tak, aby hrdla ležela volně s přesahem. Ze stran zajistěte trubky proti odkutálení. Můžete skladovat až 3 dřevěné přepravky na sobě. Při skladování na sobě dbejte na to, aby přepravky stály dřevem na dřevě. 3. Stavební jáma a pokládka 3.1 Všeobecně Za odbornou pokládka je zodpovědná výhradně firma, která jí byla pověřena. Výkop a zhutnění Z bezpečnostních důvodů musí šířka stavebního příkopu odpovídat minimálně DIN EN 1610 a Věstníku DWA- A139. Výkop pro potrubí musí být až do ukončení zemních prací odvodněný. Na dně příkopu je třeba v místě hrdla vytvořit malé zahloubení, aby hrdlo neleželo na zhutněném dnu a aby přitom nedocházelo k bodovému zatížení. Dno příkopu Po výkopu odstraňte ze dna příkopu kameny s průměrem přes 16 mm, výčnělky s ostrými hranami nebo jiné nerovnosti. Dno příkopu musí mít dostatečnou nosnost. Případně je nutné provést odpovídající opatření, aby se nosnost zvýšila. Pro vsakovací trubky musí být dno příkopu rovné a bez spádu. Uskladnění trubek Kontrola materiálu Před pokládkou zkontrolujte trubky a tvarovky, zda nejsou poškozené. Poškozené trubky nebo tvarovky se nesmí instalovat. Přeprava k příkopu pro potrubí Pro přepravu jednotlivých trubek a tvarovek k příkopu pro potrubí nejsou vzhledem k nízké vlastní hmotnosti nutné žádné speciální zvedací přístroje. Vytvoření potřebných délek Vytvoření potřebných délek Trubky můžete zkrátit jednoduchým přiříznutím pilkou s jemnými zuby uprostřed spodní části ohybu (pravoúhlý řez k ose trubky, aniž by se nařízl profil) na potřebnou délku. Otřepy a nerovnosti na dělicích plochách odstraňte škrabákem, pilníkem nebo nožem. 21

17 Spojování trubek Trubky se spojují dvojitými násuvnými hrdly, která jsou dodávána zároveň s trubkami. 3.2 Vsakovací trubky Přiříznutí dělicího a filtračního rouna Dvojité násuvné hrdlo Pruhy rouna, upevněné provizorně na krajích příkopu Před instalací očistěte hrdlo a konec trubky. U typu transportní trubky dbejte na to, abyste spojení provedli s profilovaným těsnicím kroužkem, který je vložen do druhé spodní části ohybu konce trubky. Pro všechna nasazovací spojení trubek a tvarovek s profilovaným těsnicím kroužkem použijte mazadlo firmy REHAU. V žádném případě se nesmí používat oleje nebo tuky! Konec trubky zasuňte do hrdla až na doraz. Sestavení trubek ve směru středových os musí být centrické a můžete je provádět buď ručně nebo pomocí páky. Aby se trubky při zasouvání nepoškodily, podkládejte páky při použití dřevěným hranolem. Trubkovou vsakovací galerii obalte kompletně dělicím a filtračním rounem RAUMAT 3E 150 (třída robustnosti geotextilie GRK 3), aby se zabránilo vniknutí jemných částeček půdy. Rouno pokládejte napříč k podélné ose výkopu. Proto platí: délka pásů rouna = objem rigolu + 0,50 m přesah. Přesah v podélném směru a na čelních stranách by měl být rovněž cca 0,5 m. Oba konce pásu rouna upevněte provizorně na krajích příkopu, jeho stěnách nebo na opěrném systému příkopu. Při průchodu trubky se filtrační rouno odpovídajícím způsobem nastřihne. Lože potrubí Jako lože pro trubky naneste na rouno na celé ploše rigolu vrstvu praného štěrku frakce 8/32 mm výška vrstvy je 0,1 0,15 m Vrstva štěrku musí být rovná a bez spádu. Pokládka Zaměřte trubky a tvarovky a položte je podle projektu a bez spádu. Změny směru je možné provádět pouze tvarovkami nebo šachtou. Spojování trubek pomocí dvojitého násuvného hrdla Přitom dbejte na to, aby označení vrcholu trubky bylo nahoře. Jako označení vrcholu slouží barevná čára v podélném směru na vnější ploše trubky. 22

18 Uzavření otevřených konců trubek Pokud u krátkých vsakovacích galerií není na konci rigolu zabudována šachta, uzavřete konec vsakovací trubky pomocí uzavíracího víka, které těsní proti vniknutí písku. Zaplnění zóny potrubí filtračním materiálem Po vytvoření všech spojení vsakovacích trubek a přípojek na šachty se zbylý rigolový štěrk naplní do příkopu a rovnoměrně se rozdělí. Jako rigolový štěrk použijte praný štěrk frakce 8/32 mm. Obalení filtračním rounem Po ukončení montáže trubek a po nanesení filtračního materiálu až k horní hraně příkopu uvolněte dělicí a filtrační rouno RAUMAT od okrajů příkopu a položte ho s přesahem 0,50 m na konci rouna přes rigol. Přitom dbejte na to, aby se mezi filtrační materiál a obal z rouna nedostala žádná zemina. Čelní stranu vsakovací galerie přikryjte přířezem, který odpovídá čelní straně a cca 50 cm širokému přesahu. Vyplnění zbylého příkopu u trubkových vsakovacích galerií Zbylý příkop zaplňte po vrstvách zeminou vhodnou pro zhutnění a zhutněte ji. Respektujte DIN EN Zaplnění zóny potrubí rigolovým štěrkem Zhutnění výplňového materiálu až do výšky 30 cm nad vrcholem trubky se smí provádět pouze lehkým zhutňovacím přístrojem nebo ručním dusadlem. Aby nedošlo k poškození trubky, nesmí se zhutňovací zařízení dotknout trubky. Stupeň zhutnění musí při dopravním zatížení být minimálně 95 %. Od 0,3 do 1,0 m překrytí se smějí používat pouze lehké zhutňovací přístroje (např. lehká vibrační deska). Poté lze používat středně těžké zhutňovací přístroje. Je nutné vyloučit přetížení trubního systému. Přitom dbejte na to, aby se vsakovací trubky neposunuly a aby se štěrk neznečistil okolní zeminou. Pokud je na konci rigolu projektováno škrticí zařízení, zabuduje se na čelní straně galerie před škrticí šachtou rigolová bariéra. Uložení filtračního materiálu do zóny potrubí se smí provádět pouze po vrstvách. Sklápění půdy z horní hrany příkopu není přípustné. Výška pádu zeminy, která se ukládá, nesmí překročit 1,0 m nad vrcholem trubky. Doporučujeme ukládání zásypové zeminy až do výšky 30 cm nad vrcholem trubky lžící bagru. Přitom dbejte na to, aby se lžíce bagru nedotkla trubky. Zhutňování filtračního materiálu provádějte po vrstvách. Přitom respektujte pokyny v oddíle Zaplnění zbylého příkopu vsakovacího rigolu u trubkových vsakovacích galerií (zhutňovací přístroj atd.). Pokud byla použita výztuž, odstraňujte ji po vrstvách. Rigolová bariéra Rozměry rigolové bariéry odpovídají průřezu rigolu. Vsakovací trubku napojte na rigolovou bariéru. Spojení mezi rigolovou bariérou a škrticí šachtou proveďte pomocí transportní trubky, kterou odpovídajícím způsobem zkrátíte. 23

19 Zabudování průlehového přepadu Pro montáž průlehového přepadu postupujte následujícím způsobem: - na místě instalace nařízněte rouno RAUMAT tak, aby se pod něj mohl zasunout podkladový kroužek spodní části průlehového přepadu. - podkladový kroužek musí ležet vodorovně na povrchu štěrku. - změřte potřebnou výšku mezikusu mezi vrchním a spodním dílem a dbejte na to, aby vrchní okraj děrovaného vrchního dílu ležel těsně pod nejvyšší výškou průlehu. - prodlužovací kus, který je zároveň dodáván, přiřízněte (pokud je to nutné) jako mezikus a spojte s vrchním a spodním dílem. - převlečte textilní filtr přes děrovaný vrchní díl. 3.3 Transportní trubky Lože potrubí Lože pro trubky vytvořte o síle minimálně 10 cm ze zemního materiálu, který neobsahuje kameny a je vhodný pro zhutnění, a zhutněte je podle pokynů. Pokládka Zaměřte trubky a tvarovky podle spádu a směru a položte je podle projektu. Změny směru je možné provádět pouze tvarovkami nebo šachtou. Zaplnění zóny potrubí filtračním materiálem Uložení zeminy do zóny potrubí se smí provádět pouze po vrstvách. Průlehový přepad Naneste vrstvu písku (k f 10-4 m/s) v síle nejméně 10 cm. V oblasti průlehového přepadu odstraňte vrstvu písku a ornice ve tvaru trychtýře otevřeného nahoru a zaplňte tento trychtýř štěrkem 8/32 tak, aby zakrýval průlehový přepad. Vyprofilujte průleh. Šířka průlehu se může lišit od šířky vsakovací galerie, která je pod ním; délka průlehu a délka rigolu by však měla být pokud možno stejná. Rozbalte protierozní zatravňovací rohož pro průleh a upevněte ji kramlemi. Zásadně není přípustné vyklápění zeminy z horní hrany příkopu. Výška pádu zeminy, která se ukládá, nesmí překročit 1,0 m nad vrcholem trubky. Doporučujeme ukládání zásypové zeminy až do výšky 30 cm nad vrcholem trubky lžící bagru. Přitom dbejte na to, aby se lžíce bagru nedotkla trubky. Zhutňování zeminy provádějte po vrstvách. Pokud byla použita výztuž, odstraňujte ji po vrstvách. Zásypový materiál se smí skládat pouze z nesoudržných půd půdní skupiny G1 (GE, GW, GI, SE, SW, SI). U drceného půdního materiálu nesmí velikost zrna překročit 8 mm a u kulatých zrn 16 mm. Zhutňování zásypového materiálu v zóně potrubí Zhutnění výplňového materiálu až do výšky 30 cm nad vrcholem trubky se smí provádět pouze lehkým zhutňovacím přístrojem nebo ručním pěchem. Aby nedošlo k poškození trubky, nesmí se zhutňovací zařízení dotknout trubky. Stupeň zhutnění musí být minimálně 95 %. pokud je trubka uložena pod dopravní plochou. Zásyp příkopu potrubí Zásyp příkopu potrubí se provádí podle DIN EN Zasypávání provádějte po vrstvách. Od překrytí 0,3 m do 1,0 m se smějí používat pouze lehké zhutňovací přístroje (např. lehká vibrační deska). Poté lze použít středně těžké zhutňovací přístroje. Je nutno vyloučit přetížení potrubního systému. Protierozní rohož REHAU do průlehu 24

20 3.4 Šachty a přípojky Jako přítokové, inspekční, proplachovací a škrticí šachty se používají univerzální šachty, konfekční šachty nebo inspekční šachty systému AWAŠACHT. 4. Provozní opatření Odvodnění po dobu stavby Vsakovací zařízení je možné uvést do provozu teprve po zpevnění a ozelenění spádové oblasti. Je nezbytné zajistit odvodnění po dobu stavby. Kontrola a čištění Před uvedením do provozu doporučujeme projet trubní vedení rotační kamerou a zkontrolovat jeho neporušenost a průtočnost. Před prohlídkou kamerou doporučujeme vyčistit potrubí pomocí vysokotlakového výplachu. Instalovaná univerzální šachta Trubky lze bez problémů čistit vyplachovacím tlakem 120 bar. Pro umístění příslušného lapače písku pro šachtu počítejte s odpovídající prohlubní ve dně příkopu. Při výběru čisticího nebo inspekčního systému je nutné zohlednit potřebné minimální průměry. Šachty a přítoky a odtoky čisticích kanálů by měly být každého půl roku a po silných deštích nebo nehodách kontrolovány, případné znečištění je nutné odstranit. Spodní díly univerzálních šachet 25

21 Technické změny vyhrazeny. Průleh vsakovací galerie po dokončení Naše ústní a písemné technické poradenství pro uživatele vychází ze zkušeností a podle nejlepšího vědomí, platí ovšem jako nezávazné doporučení. Pracovní podmínky mimo náš vliv a odlišné podmínky použití vylučují jakýkoliv nárok vyplývající z našich údajů. Doporučujeme zkontrolovat, jestli je výrobek REHAU pro předpokládaný účel použití vhodný. Použití a zpracování výrobků probíhá mimo naše možnosti kontroly a jsou proto výhradně ve Vaší odpovědnosti. Pokud by přesto přicházelo v úvahu ručení, řídí se výhradně našimi Dodacími a platebními podmínkami, k nahlédnutí na To platí také pro případné nároky ze záruky, přičemž se záruka vztahuje na nezměněnou kvalitu našich výrobků podle naší specifikace. Pokud jste nerozuměli bezpečnostním pokynům nebo jednotlivým krokům pro pokládku, obsluhu a údržbu, nebo pokud Vám nejsou jasné, obraťte se, prosím, na příslušnou prodejní kancelář firmy REHAU. Osázení Vzhledem k tomu, že je nutné zabránit prorůstání kořenů do vsakovací galerie, smí být v blízkosti vsakovacích galerií sázeny pouze mělce kořenící rostliny. U existujících stromů nebo nově sázených stromů musí vzdálenost mezi kmenem a okrajem rigolu odpovídat minimálně polovičnímu očekávanému průměru koruny stromu. Pokud nelze tuto minimální vzdálenost dodržet, měla by být horní strana a boční plocha rigolu přivrácená ke stromu zakryta ochrannou geotextilií firmy REHAU proti prorůstání kořenů Root Guard Plus. Okraje ochranné geotextilie proti prorůstání kořenů mají přesahovat minimálně 0,5 m. 26
