1 GSM Komunikátor s Otřesovým spínačem Návod k použití

2

3 ELEDUS s.r.o Všechna práva vyhrazena.

4 Obsah 1 Bezpečnostní upozornění Obsah balení O zařízení První spuštění zařízení Nastavení komunikátoru Konfigurační parametry Heslo Číslo pro odchozí hovory Číslo pro příchozí hovory Zesílení mikrofonu Detekce zvuku Způsob upozornění na zvuk Zvukový filtr Detekce světla... 18

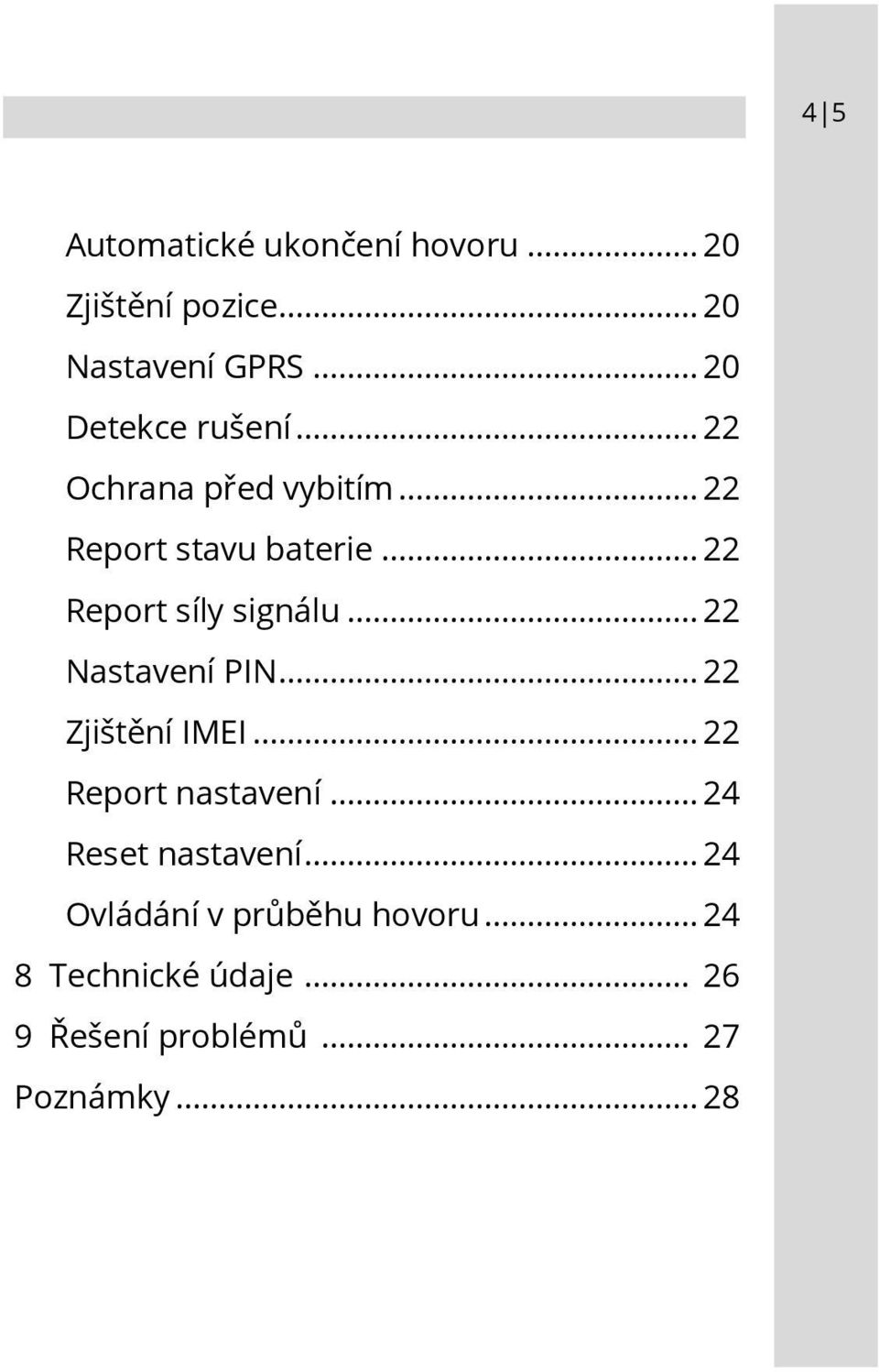

5 4 5 Automatické ukončení hovoru Zjištění pozice Nastavení GPRS Detekce rušení Ochrana před vybitím Report stavu baterie Report síly signálu Nastavení PIN Zjištění IMEI Report nastavení Reset nastavení Ovládání v průběhu hovoru Technické údaje Řešení problémů Poznámky... 28

6 Bezpečnostní upozornění Z bezpečnostních důvodů nedělejte zásahy do komunikačního zařízení, případné opravy přenechte odbornému servisu. Zařízení nevystavujte vlhkosti, působení vody a slunečnímu záření, zabraňte vibracím a otřesům. Komunikační zařízení spolu s příslušenstvím a obalovými foliemi nepatří do rukou dětí! Pro zajištění správné funkčnosti zařízení si před použitím pozorně přečtete tento Návod k použití. Napájecí kabel GCDC12 neslouží k nabíjení baterií! Prohlášení o shodě: Zařízení splňuje požadavky následujících předpisů a norem: EN :2006+A11:2009+A1:2010 EN 62311:2008, EN V 1.8.1, EN V1.3.1, EN V9.0.2 Informace o likvidaci a recyklaci Použité zařízení, jeho elektrické příslušenství a baterie nepatří do běžného odpadu. Po skončení jejich životnosti je třeba odevzdat jednotlivé součásti k recyklaci nebo likvidaci na určeném sběrném místě (naleznete na

7 Obsah balení Před prvním použitím zařízení zkontrolujte obsah balení, jehož součástí je: 1 Modul s anténou 2 Detail mikrofonu (jen u některých verzí) 3 Baterie 4 Napájecí kabel 5 USB nabíječka Li-Pol 6 Návod k použití

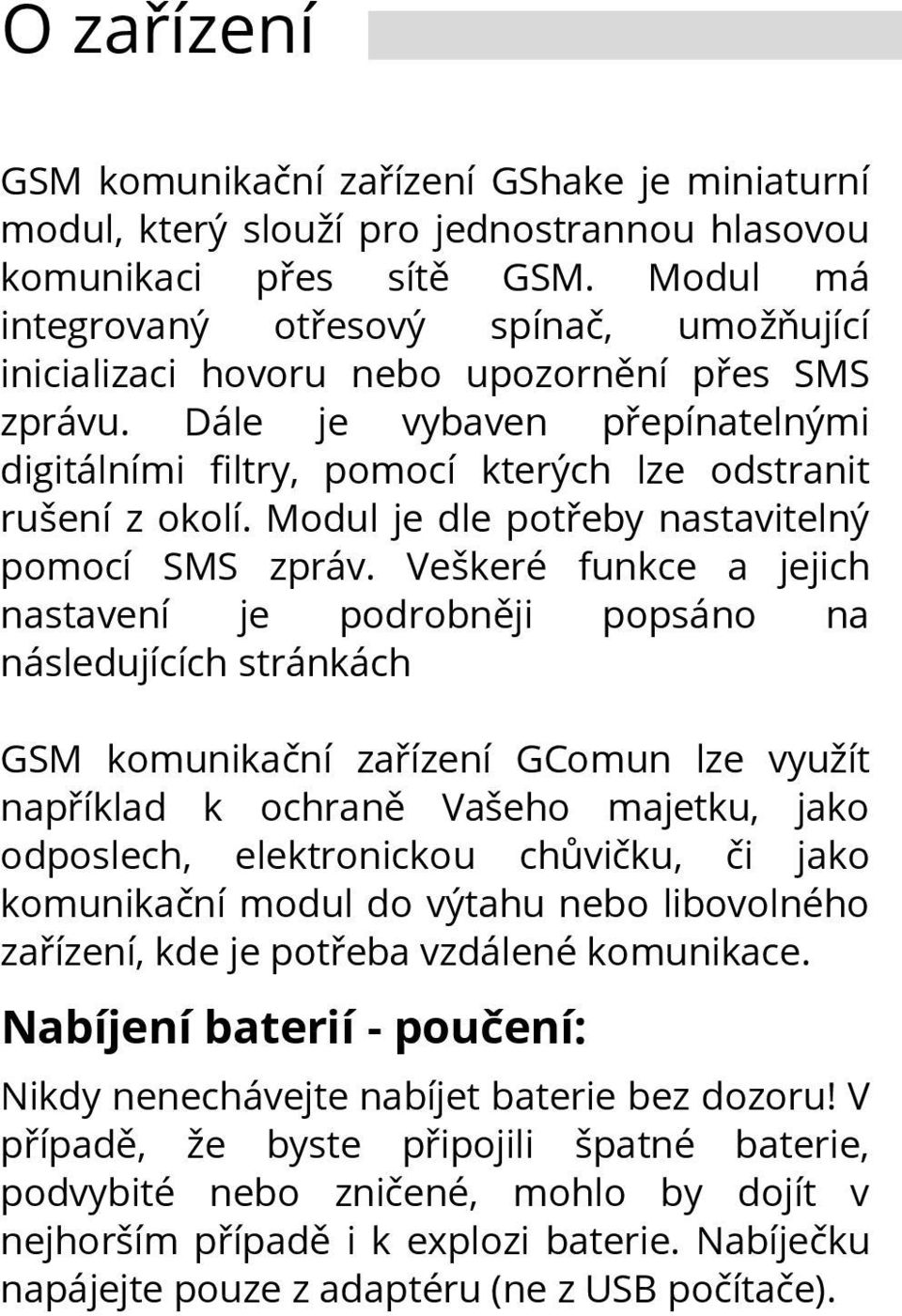

8 O zařízení GSM komunikační zařízení GShake je miniaturní modul, který slouží pro jednostrannou hlasovou komunikaci přes sítě GSM. Modul má integrovaný otřesový spínač, umožňující inicializaci hovoru nebo upozornění přes SMS zprávu. Dále je vybaven přepínatelnými digitálními filtry, pomocí kterých lze odstranit rušení z okolí. Modul je dle potřeby nastavitelný pomocí SMS zpráv. Veškeré funkce a jejich nastavení je podrobněji popsáno na následujících stránkách GSM komunikační zařízení GComun lze využít například k ochraně Vašeho majetku, jako odposlech, elektronickou chůvičku, či jako komunikační modul do výtahu nebo libovolného zařízení, kde je potřeba vzdálené komunikace. Nabíjení baterií - poučení: Nikdy nenechávejte nabíjet baterie bez dozoru! V případě, že byste připojili špatné baterie, podvybité nebo zničené, mohlo by dojít v nejhorším případě i k explozi baterie. Nabíječku napájejte pouze z adaptéru (ne z USB počítače).

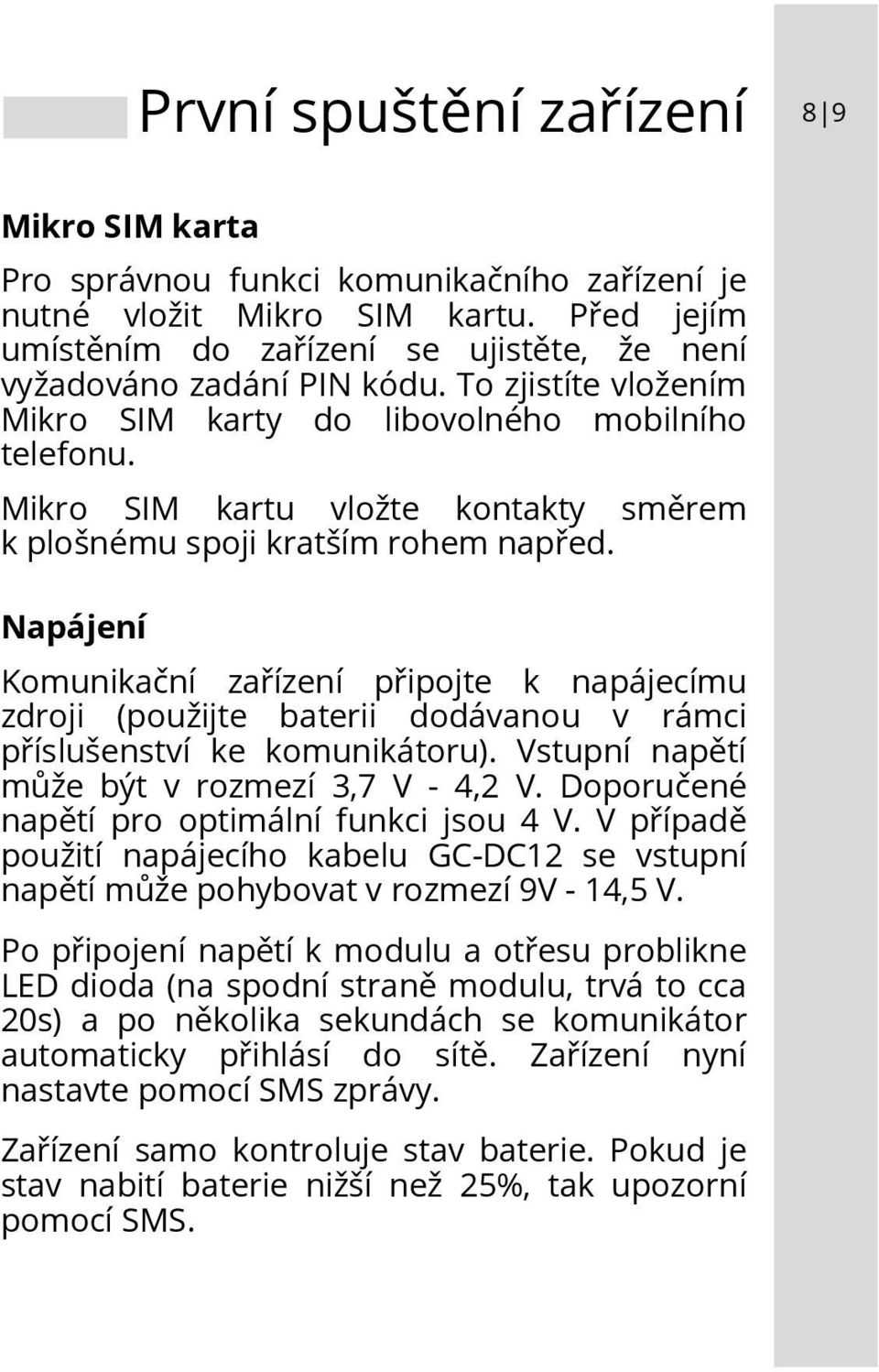

9 První spuštění zařízení 8 9 Mikro SIM karta Pro správnou funkci komunikačního zařízení je nutné vložit Mikro SIM kartu. Před jejím umístěním do zařízení se ujistěte, že není vyžadováno zadání PIN kódu. To zjistíte vložením Mikro SIM karty do libovolného mobilního telefonu. Mikro SIM kartu vložte kontakty směrem k plošnému spoji kratším rohem napřed. Napájení Komunikační zařízení připojte k napájecímu zdroji (použijte baterii dodávanou v rámci příslušenství ke komunikátoru). Vstupní napětí může být v rozmezí 3,7 V - 4,2 V. Doporučené napětí pro optimální funkci jsou 4 V. V případě použití napájecího kabelu GC-DC12 se vstupní napětí může pohybovat v rozmezí 9V - 14,5 V. Po připojení napětí k modulu a otřesu problikne LED dioda (na spodní straně modulu, trvá to cca 20s) a po několika sekundách se komunikátor automaticky přihlásí do sítě. Zařízení nyní nastavte pomocí SMS zprávy. Zařízení samo kontroluje stav baterie. Pokud je stav nabití baterie nižší než 25%, tak upozorní pomocí SMS.

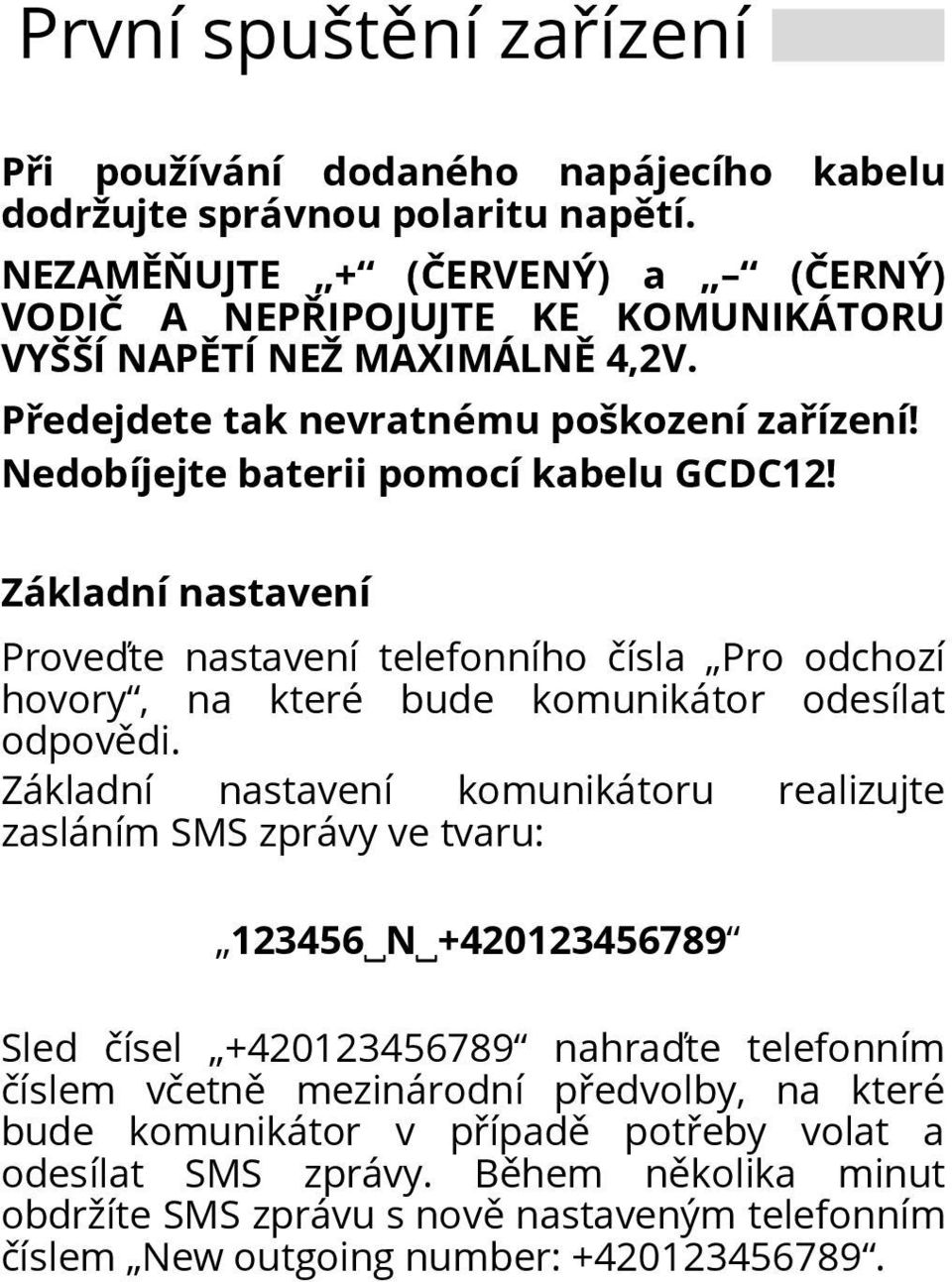

10 První spuštění zařízení Při používání dodaného napájecího kabelu dodržujte správnou polaritu napětí. NEZAMĚŇUJTE + (ČERVENÝ) a (ČERNÝ) VODIČ A NEPŘIPOJUJTE KE KOMUNIKÁTORU VYŠŠÍ NAPĚTÍ NEŽ MAXIMÁLNĚ 4,2V. Předejdete tak nevratnému poškození zařízení! Nedobíjejte baterii pomocí kabelu GCDC12! Základní nastavení Proveďte nastavení telefonního čísla Pro odchozí hovory, na které bude komunikátor odesílat odpovědi. Základní nastavení komunikátoru realizujte zasláním SMS zprávy ve tvaru: N Sled čísel nahraďte telefonním číslem včetně mezinárodní předvolby, na které bude komunikátor v případě potřeby volat a odesílat SMS zprávy. Během několika minut obdržíte SMS zprávu s nově nastaveným telefonním číslem New outgoing number:

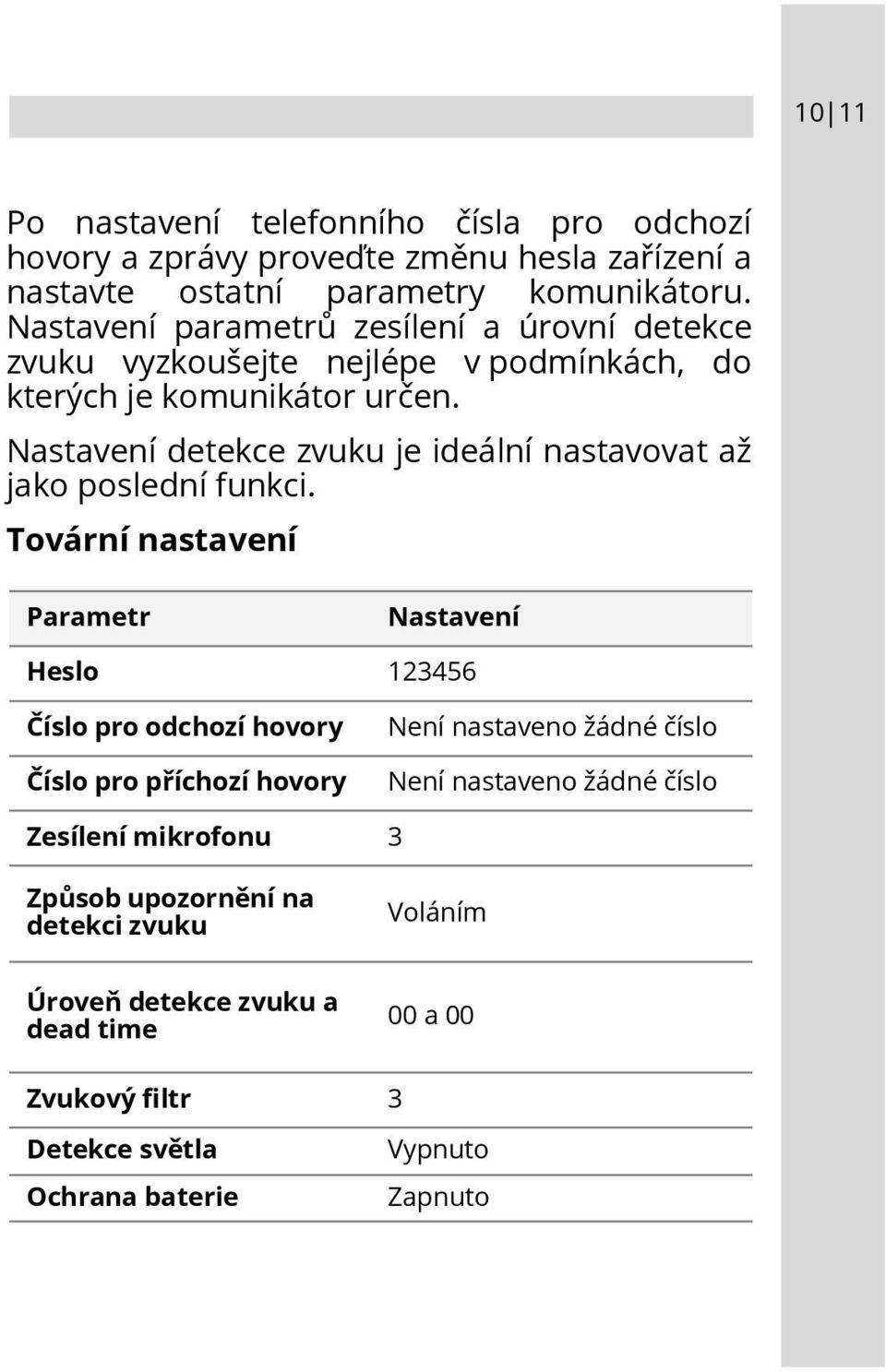

11 10 11 Po nastavení telefonního čísla pro odchozí hovory a zprávy proveďte změnu hesla zařízení a nastavte ostatní parametry komunikátoru. Nastavení parametrů zesílení a úrovní detekce zvuku vyzkoušejte nejlépe v podmínkách, do kterých je komunikátor určen. Nastavení detekce zvuku je ideální nastavovat až jako poslední funkci. Tovární nastavení Parametr Nastavení Heslo Číslo pro odchozí hovory Číslo pro příchozí hovory Není nastaveno žádné číslo Není nastaveno žádné číslo Zesílení mikrofonu 3 Způsob upozornění na detekci zvuku Voláním Úroveň detekce zvuku a dead time 00 a 00 Zvukový filtr 3 Detekce světla Ochrana baterie Vypnuto Zapnuto

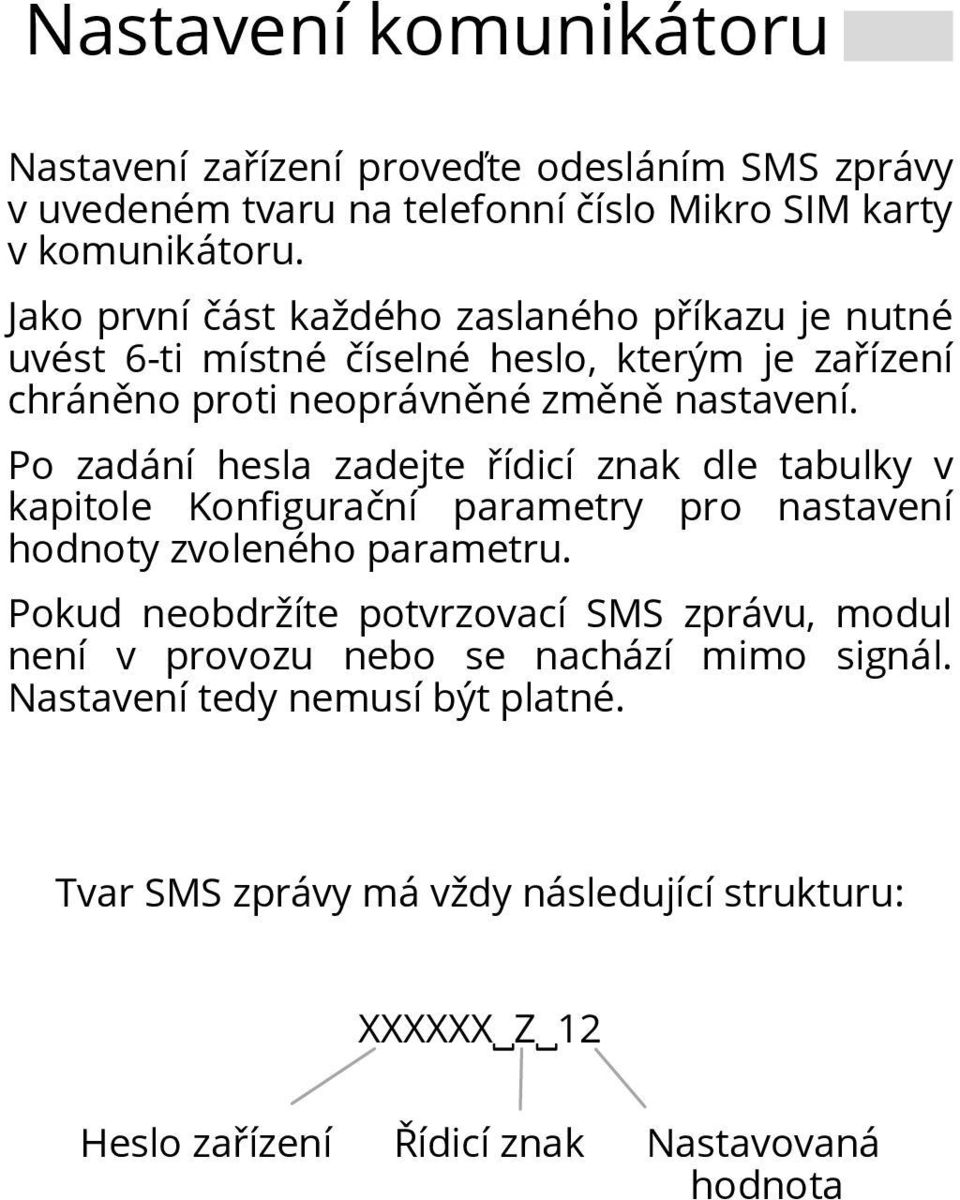

12 Nastavení komunikátoru Nastavení zařízení proveďte odesláním SMS zprávy v uvedeném tvaru na telefonní číslo Mikro SIM karty v komunikátoru. Jako první část každého zaslaného příkazu je nutné uvést 6-ti místné číselné heslo, kterým je zařízení chráněno proti neoprávněné změně nastavení. Po zadání hesla zadejte řídicí znak dle tabulky v kapitole Konfigurační parametry pro nastavení hodnoty zvoleného parametru. Pokud neobdržíte potvrzovací SMS zprávu, modul není v provozu nebo se nachází mimo signál. Nastavení tedy nemusí být platné. Tvar SMS zprávy má vždy následující strukturu: XXXXXX Z 12 Heslo zařízení Řídicí znak Nastavovaná hodnota

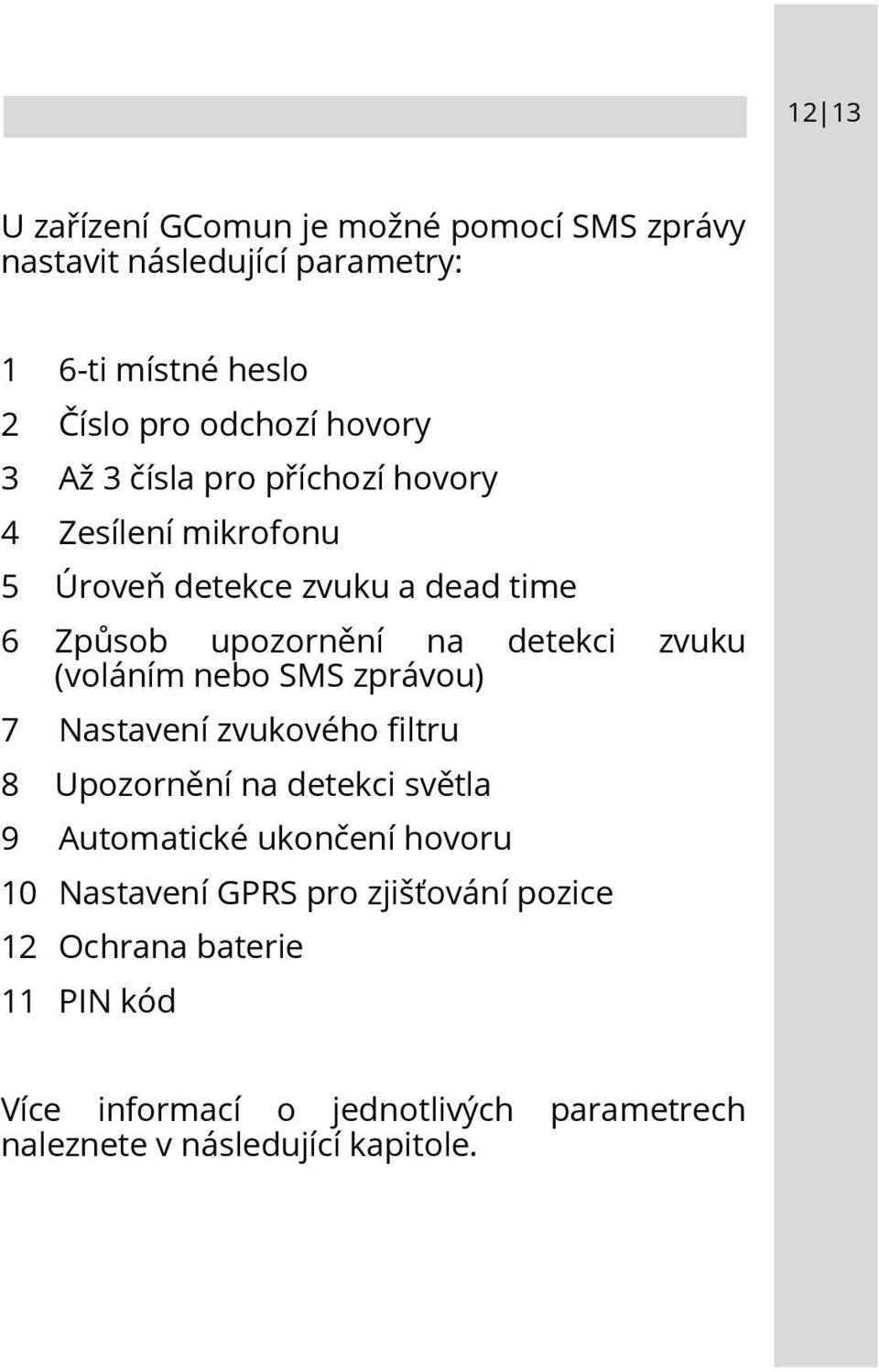

13 12 13 U zařízení GComun je možné pomocí SMS zprávy nastavit následující parametry: 1 6-ti místné heslo 2 Číslo pro odchozí hovory 3 Až 3 čísla pro příchozí hovory 4 Zesílení mikrofonu 5 Úroveň detekce zvuku a dead time 6 Způsob upozornění na detekci zvuku (voláním nebo SMS zprávou) 7 Nastavení zvukového filtru 8 Upozornění na detekci světla 9 Automatické ukončení hovoru 10 Nastavení GPRS pro zjišťování pozice 12 Ochrana baterie 11 PIN kód Více informací o jednotlivých parametrech naleznete v následující kapitole.

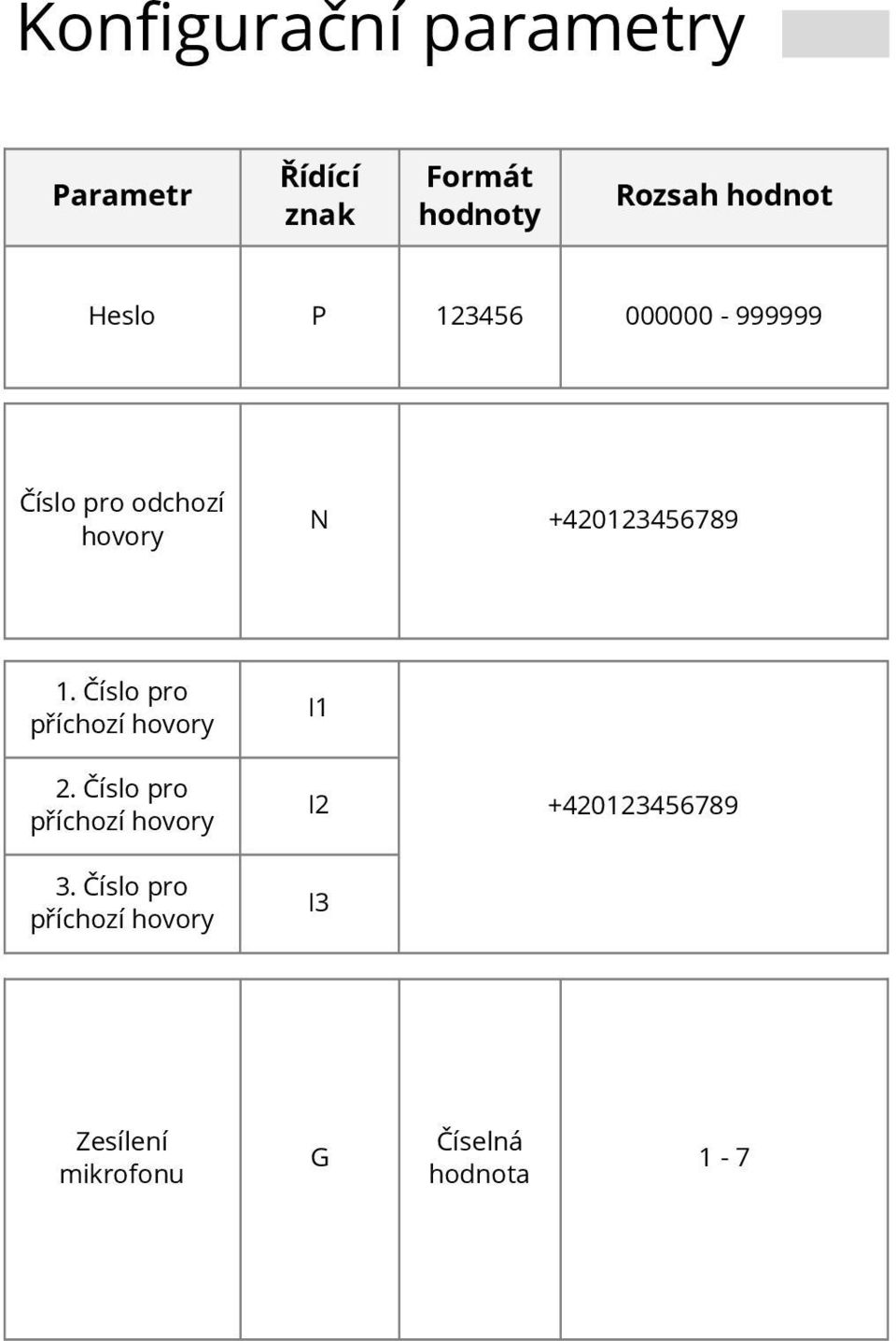

14 Konfigurační parametry Parametr Řídící znak Formát hodnoty Rozsah hodnot Heslo P Číslo pro odchozí hovory N Číslo pro příchozí hovory I1 2. Číslo pro příchozí hovory I Číslo pro příchozí hovory I3 Zesílení mikrofonu G Číselná hodnota 1-7

15 14 15 Popis funkce Zvolte libovolné 6 místné číselné heslo zadávané jako první část každého příkazu. Potvrzeno SMS odpovědí s nově nastaveným heslem. Telefonní číslo, na které komunikátor volá, případně posílá odpovědi. Změna je potvrzena SMS odpovědí s nově nastaveným číslem. Tip: Pokud nezadáte telefonní číslo, ale odešlete zprávu pouze s řídicím znakem (tzn. například: N ), automaticky se nastaví Nastavte až 3 telefonní čísla, ze kterých je možné se dovolat na komunikátor. Hovor z nastaveného telefonního čísla zařízení automaticky přijme. Hovory z ostatních čísel odmítá. Změna je potvrzena SMS odpovědí s nově nastaveným telefonním číslem. Tip: Pokud nezadáte telefonní číslo, ale odešlete zprávu pouze s řídicím znakem (tzn. například: I1 ), automaticky se nastaví číslo, ze kterého byla zpráva odeslána. Nastavení vnitřního zesilovače v hodnotách od 1 do možnosti automatické kontroly hlasitosti. Číslo 1 znamená nejmenší, číslo 5 největší zesílení. Čísla 6 a 7 jsou pro funkci automatické kontroly hlasitosti. V průběhu hovoru se hodnota automaticky mění dle úrovně intenzity hluku v okolí. Číslo 6 je určeno pro tiché prostředí, číslo 7 je určeno pro hlasité prostředí. Změna je potvrzena SMS odpovědí s nově nastavenou hodnotou.

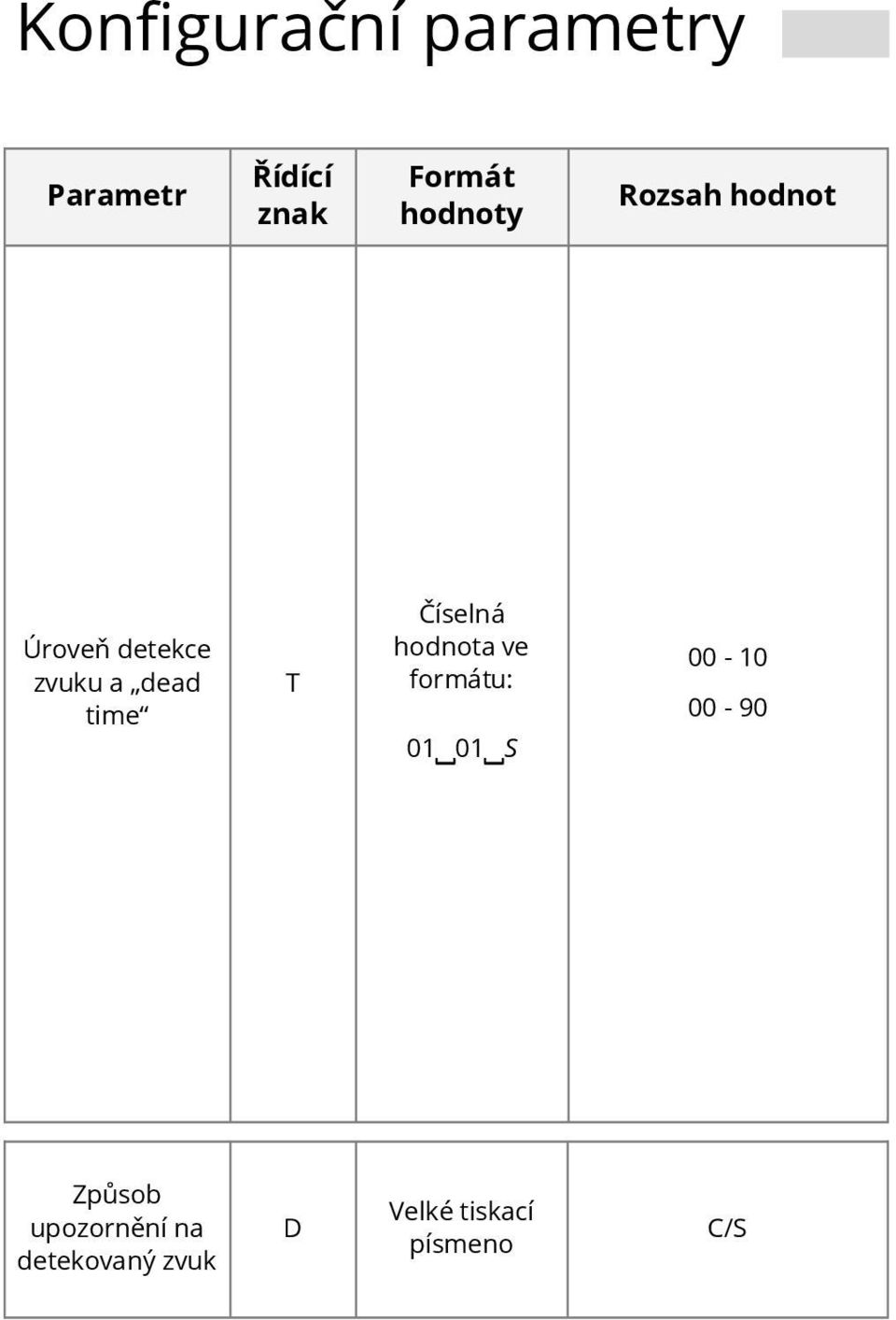

16 Konfigurační parametry Parametr Řídící znak Formát hodnoty Rozsah hodnot Úroveň detekce zvuku a dead time T Číselná hodnota ve formátu: S Způsob upozornění na detekovaný zvuk D Velké tiskací písmeno C/S

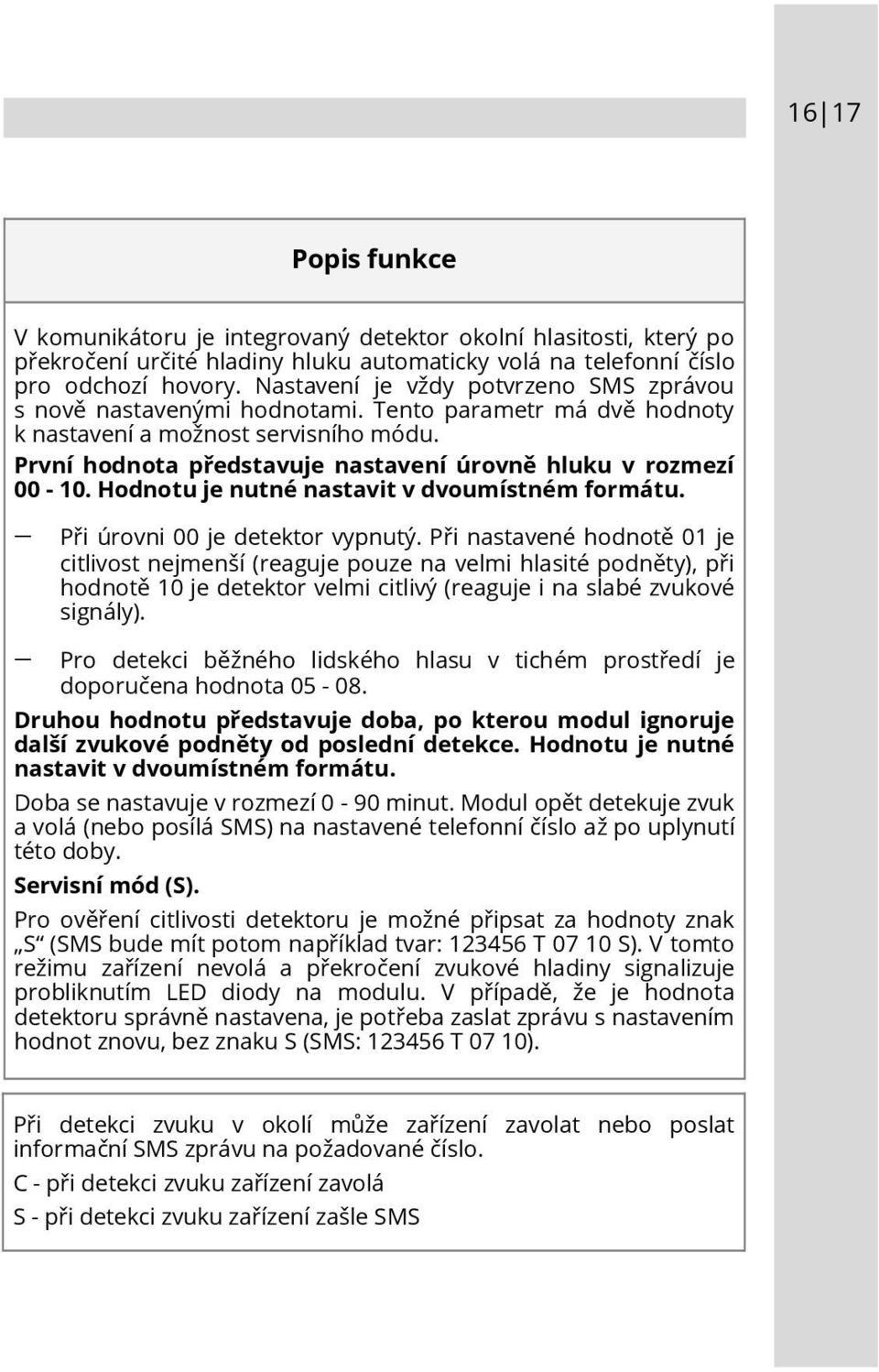

17 16 17 Popis funkce V komunikátoru je integrovaný detektor okolní hlasitosti, který po překročení určité hladiny hluku automaticky volá na telefonní číslo pro odchozí hovory. Nastavení je vždy potvrzeno SMS zprávou s nově nastavenými hodnotami. Tento parametr má dvě hodnoty k nastavení a možnost servisního módu. První hodnota představuje nastavení úrovně hluku v rozmezí Hodnotu je nutné nastavit v dvoumístném formátu. Při úrovni 00 je detektor vypnutý. Při nastavené hodnotě 01 je citlivost nejmenší (reaguje pouze na velmi hlasité podněty), při hodnotě 10 je detektor velmi citlivý (reaguje i na slabé zvukové signály). Pro detekci běžného lidského hlasu v tichém prostředí je doporučena hodnota Druhou hodnotu představuje doba, po kterou modul ignoruje další zvukové podněty od poslední detekce. Hodnotu je nutné nastavit v dvoumístném formátu. Doba se nastavuje v rozmezí 0-90 minut. Modul opět detekuje zvuk a volá (nebo posílá SMS) na nastavené telefonní číslo až po uplynutí této doby. Servisní mód (S). Pro ověření citlivosti detektoru je možné připsat za hodnoty znak S (SMS bude mít potom například tvar: T S). V tomto režimu zařízení nevolá a překročení zvukové hladiny signalizuje probliknutím LED diody na modulu. V případě, že je hodnota detektoru správně nastavena, je potřeba zaslat zprávu s nastavením hodnot znovu, bez znaku S (SMS: T 07 10). Při detekci zvuku v okolí může zařízení zavolat nebo poslat informační SMS zprávu na požadované číslo. C - při detekci zvuku zařízení zavolá S - při detekci zvuku zařízení zašle SMS

18 Konfigurační parametry Parametr Řídící znak Formát hodnoty Rozsah hodnot Zvukový filtr F Číselná hodnota 0-3 Detekce světla Vypnutí / Zapnutí L Číselná hodnota 0/1 Detekce světla Nastavení úrovně L T Číselná hodnota S

19 18 19 Popis funkce Současná verze zařízení má implementované tři zvukové filtry. 0 - vypnutý zvukový filtr 1 - zvukový filtr horní propust 2 - zvukový filtr dolní propust 3 - zvukový filtr pásmová propust Zařízení má také zabudovaný detektor světla, který je možné zapnout nebo vypnout. 0 - vypnutý detektor světla 1 - zapnutý detektor světla Při detekci světla komunikátor zašle informační SMS a detektor automaticky vypne. Pro opakované zapnutí detektoru je potřeba nastavení opětovně zaslat. Nastavenou hodnotou se určuje světelná úroveň, při které komunikátor posílá zprávu. Tato funkce nezapíná, ani nevypíná detektor, pouze nastavuje úroveň detekce. Znaky L a T oddělte mezerou (případně i S) nejcitlivější detekce, reaguje na velmi malé osvětlení 20 - doporučená hodnota 41 - nejmenší citlivost, reaguje na velmi silné osvětlení S - Pokud je součástí znak S, spustí se servisní mód. Úroveň, při které by komunikátor posílal zprávu je v tomto režimu signalizována rozsvícením LED diody na komunikátoru. Finální nastavení hladiny proběhne odesláním SMS s požadovanou úrovní, bez znaku S.

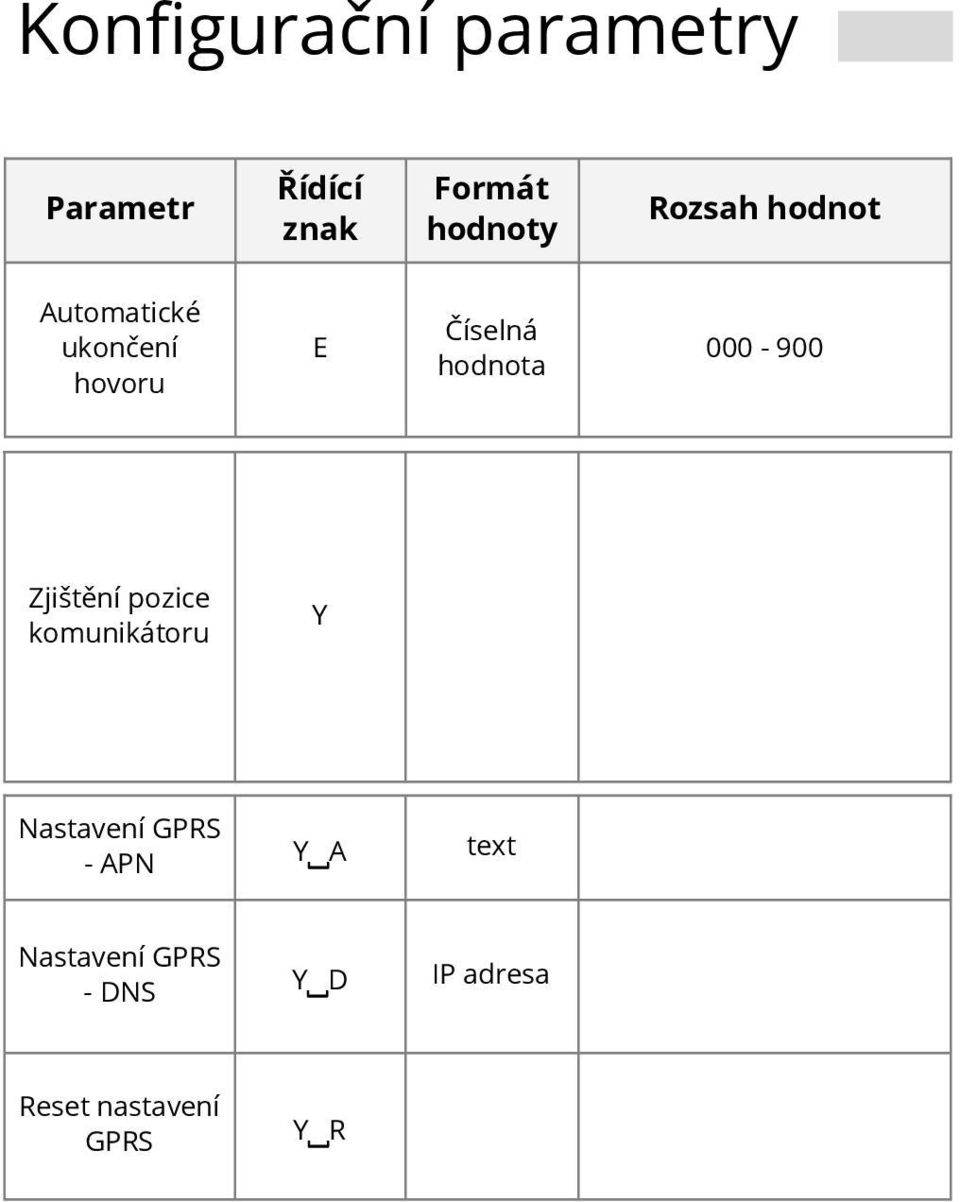

20 Konfigurační parametry Parametr Řídící znak Formát hodnoty Rozsah hodnot Automatické ukončení hovoru E Číselná hodnota Zjištění pozice komunikátoru Y Nastavení GPRS - APN Y A text Nastavení GPRS - DNS Y D IP adresa Reset nastavení GPRS Y R

21 20 21 Popis funkce Pokud je funkce zapnutá, ukončí se hovor po nastaveném časovém intervalu. Interval se nastavuje v sekundách funkce je vypnutá maximální hodnota 900 sekund Komunikátor zašle informaci s pozičními informacemi - zeměpisná šířka a délka - po přepsání například do Google Maps se zobrazí aktuální poloha zařízení (přesnost závisí na síle signálu a počtu obsluhujících vysílačů) Při zjišťování aktuální polohy se zařízení musí připojit k internetu (vyžaduje asi 200B). Před vyžádáním polohy nastavte GPRS pomocí příkazů níže. Ověřte také u operátora, jestli máte GPRS na SIM kartě povolené. Nastaví jméno APN přístupového bodu. Tuto informaci získáte od Vašeho operátora. Nastavení IP adresy DNS serveru pro přístup k internetu. Někteří operátoři mají vlastní DNS server. Ve výchozím nastavení je nastaven veřejný DNS server Google ( ) Resetuje nastavení APN přístupového bodu.

22 Konfigurační parametry Parametr Řídící znak Formát hodnoty Rozsah hodnot Detekce rušení J Číselná hodnota Ochrana baterie před vybitím X Zjištění stavu baterie B Zjištění síly signálu S Automatický hovor C Číselná hodnota 0/1 Zjištění IMEI Q

23 22 23 Popis funkce Zařízení dokáže detekovat výpadek signálu, například při použití rušiček v okolí. V případě výpadku signálu zařízení po opětovném přihlášení odešle zprávu s informací o časovém intervalu, kdy došlo k výpadku signálu. Číselnou hodnotou se nastavuje časový interval v sekundách, kdy zařízení ověřuje rušení. Příliš časté zjišťování rušení může zvýšit spotřebu, a tím snížit výdrž baterie. Při nastavení hodnoty na 0 je detekce rušení vypnutá. Pokud je funkce aktivní, GComun se automaticky deaktivuje při poklesu kapacity baterie pod 10%. Tím je zajištěna ochrana před poškozením baterie. Pokud dojde k deaktivaci, tak se GComun probudí až po restartu (vypnutí a zapnutí). Zasláním SMS se změní aktuální stav a dorazí potvrzovací SMS s novým stavem. SMS obsahuje procentuální stav nabití baterie a úroveň napětí v milivoltech. Zjištění aktuální síly signálu. SMS report obsahuje údaje RSSI a BER RSSI - hodnota 0-31 (31 = nejlepší signál) Při zapnuté funkci se zavolá na nastavené číslo ihned po zapnutí modulu. 0 - Funkce je deaktivovaná 1 - Funkce je aktivovaná Zjištění IMEI zařízení. SMS obsahuje IMEI číslo GSM modulu

24 Konfigurační parametry Parametr Řídící znak Formát hodnoty Rozsah hodnot Report nastavení R Reset nastavení Reset

25 24 25 Popis funkce Pošle SMS s reportem obsahujícím aktuální nastavení zařízení. Reset do továrního nastavení. Zařízení následně zašle SMS s aktuálním (výchozím) nastavením.

26 Technické údaje Napájení Baterie 3,7-4,2 V Při použití převodníku GC-DC-12 je možné napětí v rozmezí 9 V - 14 V GSM pásma Spotřeba Anténa 850 MHz / 900 MHz / 1800 MHz / 1900 MHz Maximálně 150 ma při hovoru V klidovém režimu až 4 ma Na flexi pásku (se samolepící vrstvou) Rozměry 25 mm x 55 mm x 7 mm SIM karta Mikro SIM - jakýkoliv operátor Baterie Li-Pol / Li-Ion, kapacita dle varianty

27 Řešení problémů Komunikátor je nedostupný - v případě, že je komunikátor nedostupný, odpojte a znovu zapojte baterii a zatřeste. Jestliže potíže přetrvávají, odpojte baterii, vyjměte SIM kartu, vraťte ji a baterii zapojte. Ověřte také, jestli je baterie nabitá. Komunikátor vyžaduje zadání PIN kódu - Nejdříve vložte do komunikátoru SIM kartu bez PIN kódu. Pomocí SMS nastavíte požadovaný PIN kód a následně můžete vložit SIM s PIN kódem. Případně můžete deaktivovat PIN na SIM v libovolném telefonu. Komunikátor nemá signál - sílu signálu dané oblasti ověřte pomocí libovolného zařízení s displejem. Po nastavení komunikátoru nedošla SMS s potvrzením - můžete se nacházet v oblasti bez signálu. Sílu signálu dané oblasti ověřte pomocí libovolného telefonu s displejem. Po zavolání na komunikátor vyzvání, ale nepřijme hovor - Zkontrolujte nastavení telefonních čísel (pod kódy I1-I3). Případně vyčkejte sekund od poslední komunikace s GComun. Po zavolání na modul není slyšet žádný zvuk - zkontrolujte nastavení mikrofonu, případně zvyšte hlasitost zařízení. LED dioda problikává každých 5-10 sekund - modulu se nedaří přihlásit do sítě. Zkontrolujte sílu signálu a zda se v komunikátoru nachází SIM karta.
