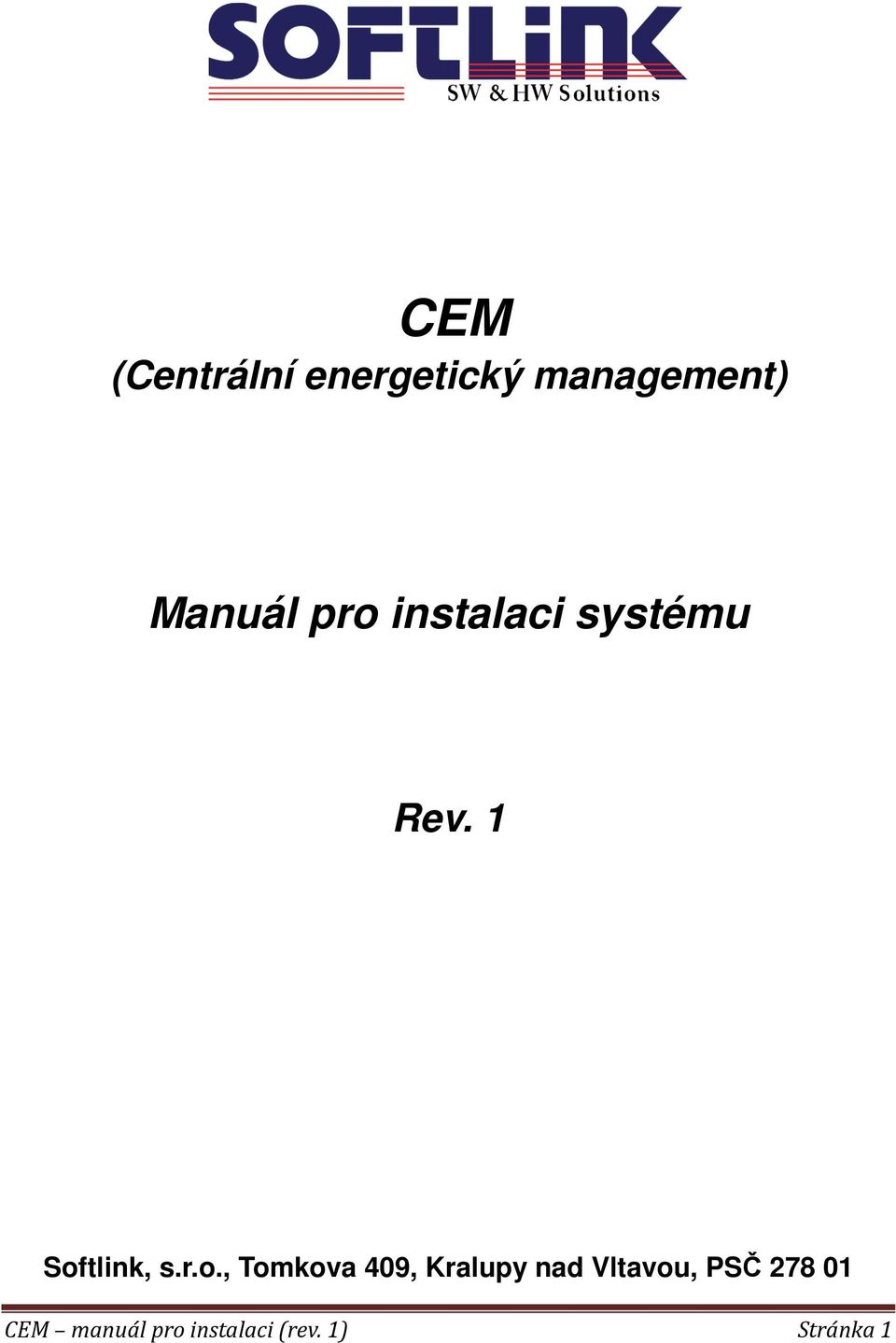

CEM. (Centrální energetický management) Manuál pro instalaci systému. Rev. 1. Softlink, s.r.o., Tomkova 409, Kralupy nad Vltavou, PSČ

Transkript

1 CEM (Centrální energetický management) Manuál pro instalaci systému Rev. 1 Softlink, s.r.o., Tomkova 409, Kralupy nad Vltavou, PSČ CEM manuál pro instalaci (rev. 1) Stránka 1

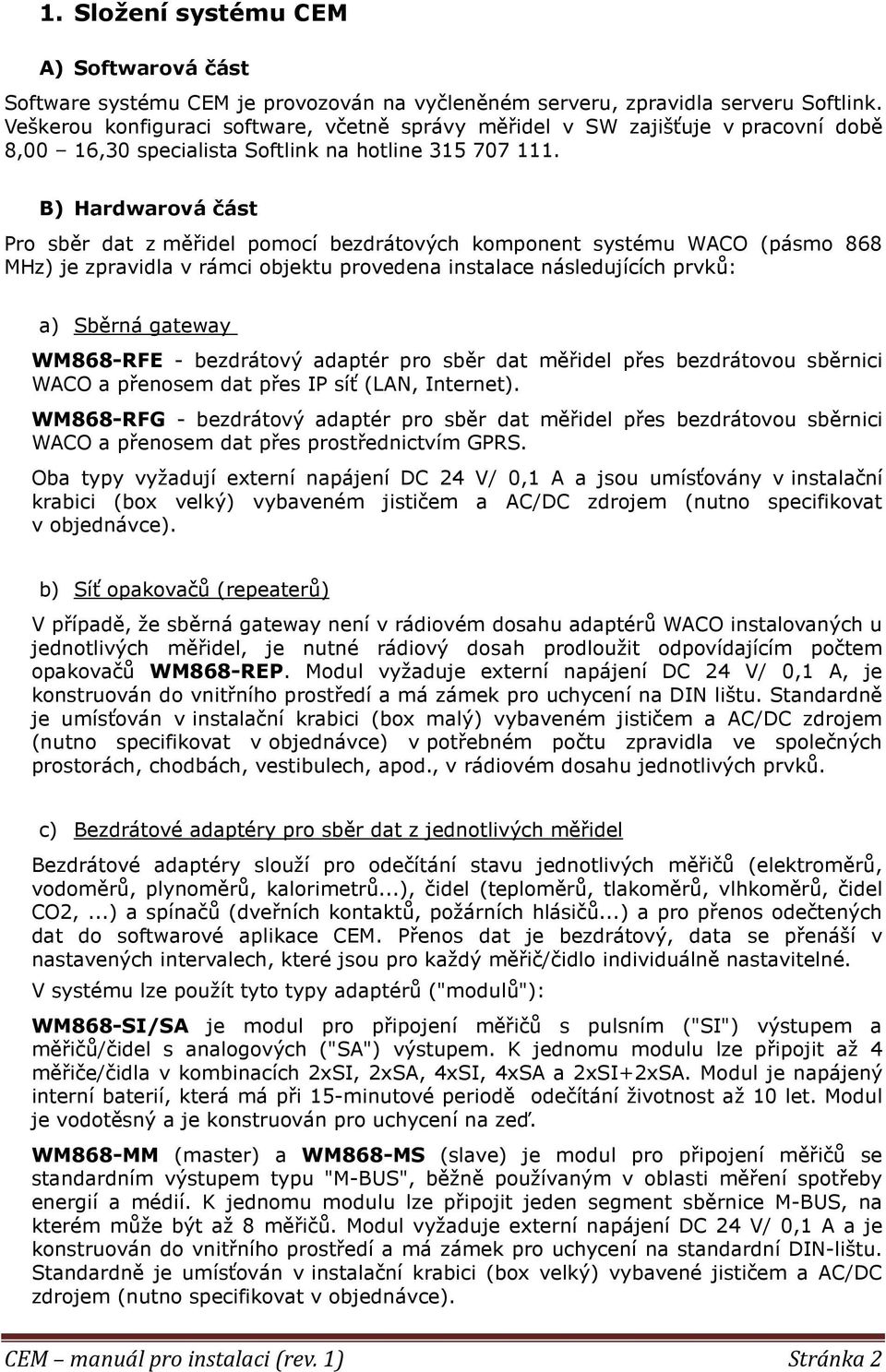

2 1. Složení systému CEM A) Softwarová část Software systému CEM je provozován na vyčleněném serveru, zpravidla serveru Softlink. Veškerou konfiguraci software, včetně správy měřidel v SW zajišťuje v pracovní době 8,00 16,30 specialista Softlink na hotline B) Hardwarová část Pro sběr dat z měřidel pomocí bezdrátových komponent systému WACO (pásmo 868 MHz) je zpravidla v rámci objektu provedena instalace následujících prvků: a) Sběrná gateway WM868-RFE - bezdrátový adaptér pro sběr dat měřidel přes bezdrátovou sběrnici WACO a přenosem dat přes IP síť (LAN, Internet). WM868-RFG - bezdrátový adaptér pro sběr dat měřidel přes bezdrátovou sběrnici WACO a přenosem dat přes prostřednictvím GPRS. Oba typy vyžadují externí napájení DC 24 V/ 0,1 A a jsou umísťovány v instalační krabici (box velký) vybaveném jističem a AC/DC zdrojem (nutno specifikovat v objednávce). b) Síť opakovačů (repeaterů) V případě, že sběrná gateway není v rádiovém dosahu adaptérů WACO instalovaných u jednotlivých měřidel, je nutné rádiový dosah prodloužit odpovídajícím počtem opakovačů WM868-REP. Modul vyžaduje externí napájení DC 24 V/ 0,1 A, je konstruován do vnitřního prostředí a má zámek pro uchycení na DIN lištu. Standardně je umísťován v instalační krabici (box malý) vybaveném jističem a AC/DC zdrojem (nutno specifikovat v objednávce) v potřebném počtu zpravidla ve společných prostorách, chodbách, vestibulech, apod., v rádiovém dosahu jednotlivých prvků. c) Bezdrátové adaptéry pro sběr dat z jednotlivých měřidel Bezdrátové adaptéry slouží pro odečítání stavu jednotlivých měřičů (elektroměrů, vodoměrů, plynoměrů, kalorimetrů...), čidel (teploměrů, tlakoměrů, vlhkoměrů, čidel CO2,...) a spínačů (dveřních kontaktů, požárních hlásičů...) a pro přenos odečtených dat do softwarové aplikace CEM. Přenos dat je bezdrátový, data se přenáší v nastavených intervalech, které jsou pro každý měřič/čidlo individuálně nastavitelné. V systému lze použít tyto typy adaptérů ("modulů"): WM868-SI/SA je modul pro připojení měřičů s pulsním ("SI") výstupem a měřičů/čidel s analogových ("SA") výstupem. K jednomu modulu lze připojit až 4 měřiče/čidla v kombinacích 2xSI, 2xSA, 4xSI, 4xSA a 2xSI+2xSA. Modul je napájený interní baterií, která má při 15-minutové periodě odečítání životnost až 10 let. Modul je vodotěsný a je konstruován pro uchycení na zeď. WM868-MM (master) a WM868-MS (slave) je modul pro připojení měřičů se standardním výstupem typu "M-BUS", běžně používaným v oblasti měření spotřeby energií a médií. K jednomu modulu lze připojit jeden segment sběrnice M-BUS, na kterém může být až 8 měřičů. Modul vyžaduje externí napájení DC 24 V/ 0,1 A a je konstruován do vnitřního prostředí a má zámek pro uchycení na standardní DIN-lištu. Standardně je umísťován v instalační krabici (box velký) vybavené jističem a AC/DC zdrojem (nutno specifikovat v objednávce). CEM manuál pro instalaci (rev. 1) Stránka 2

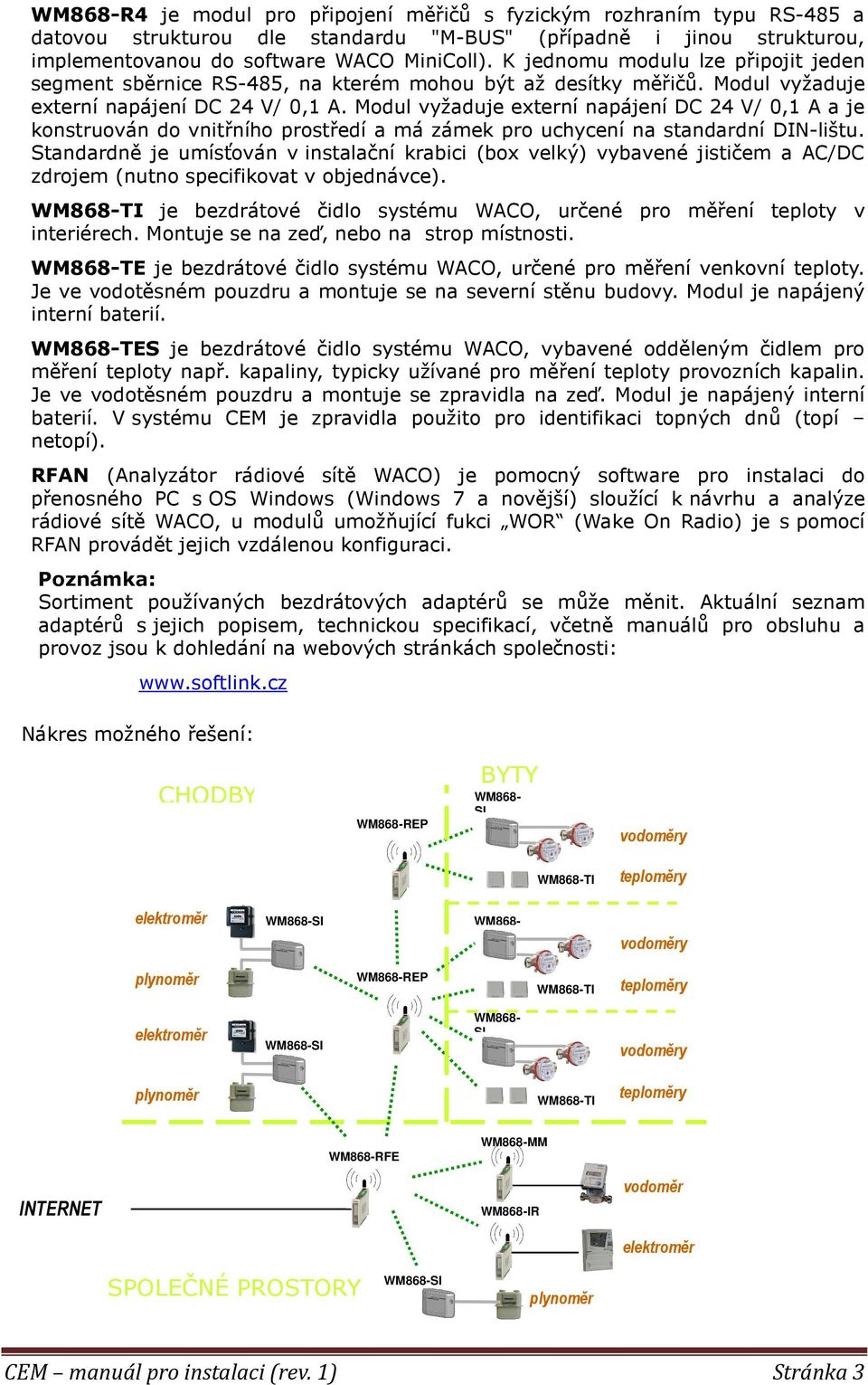

3 WM868-R4 je modul pro připojení měřičů s fyzickým rozhraním typu RS-485 a datovou strukturou dle standardu "M-BUS" (případně i jinou strukturou, implementovanou do software WACO MiniColl). K jednomu modulu lze připojit jeden segment sběrnice RS-485, na kterém mohou být až desítky měřičů. Modul vyžaduje externí napájení DC 24 V/ 0,1 A. Modul vyžaduje externí napájení DC 24 V/ 0,1 A a je konstruován do vnitřního prostředí a má zámek pro uchycení na standardní DIN-lištu. Standardně je umísťován v instalační krabici (box velký) vybavené jističem a AC/DC zdrojem (nutno specifikovat v objednávce). WM868-TI je bezdrátové čidlo systému WACO, určené pro měření teploty v interiérech. Montuje se na zeď, nebo na strop místnosti. WM868-TE je bezdrátové čidlo systému WACO, určené pro měření venkovní teploty. Je ve vodotěsném pouzdru a montuje se na severní stěnu budovy. Modul je napájený interní baterií. WM868-TES je bezdrátové čidlo systému WACO, vybavené odděleným čidlem pro měření teploty např. kapaliny, typicky užívané pro měření teploty provozních kapalin. Je ve vodotěsném pouzdru a montuje se zpravidla na zeď. Modul je napájený interní baterií. V systému CEM je zpravidla použito pro identifikaci topných dnů (topí netopí). RFAN (Analyzátor rádiové sítě WACO) je pomocný software pro instalaci do přenosného PC s OS Windows (Windows 7 a novější) sloužící k návrhu a analýze rádiové sítě WACO, u modulů umožňující fukci WOR (Wake On Radio) je s pomocí RFAN provádět jejich vzdálenou konfiguraci. Poznámka: Sortiment používaných bezdrátových adaptérů se může měnit. Aktuální seznam adaptérů s jejich popisem, technickou specifikací, včetně manuálů pro obsluhu a provoz jsou k dohledání na webových stránkách společnosti: Nákres možného řešení: WM868-REP BYTY WM868- SI WM868-TI vodoměry teploměry elektroměr WM868-SI WM868- vodoměry plynoměr WM868-REP WM868-TI teploměry elektroměr WM868-SI WM868- SI vodoměry plynoměr WM868-TI teploměry WM868-RFE WM868-MM INTERNET WM868-IR vodoměr elektroměr SPOLEČNÉ PROSTORY WM868-SI plynoměr CEM manuál pro instalaci (rev. 1) Stránka 3

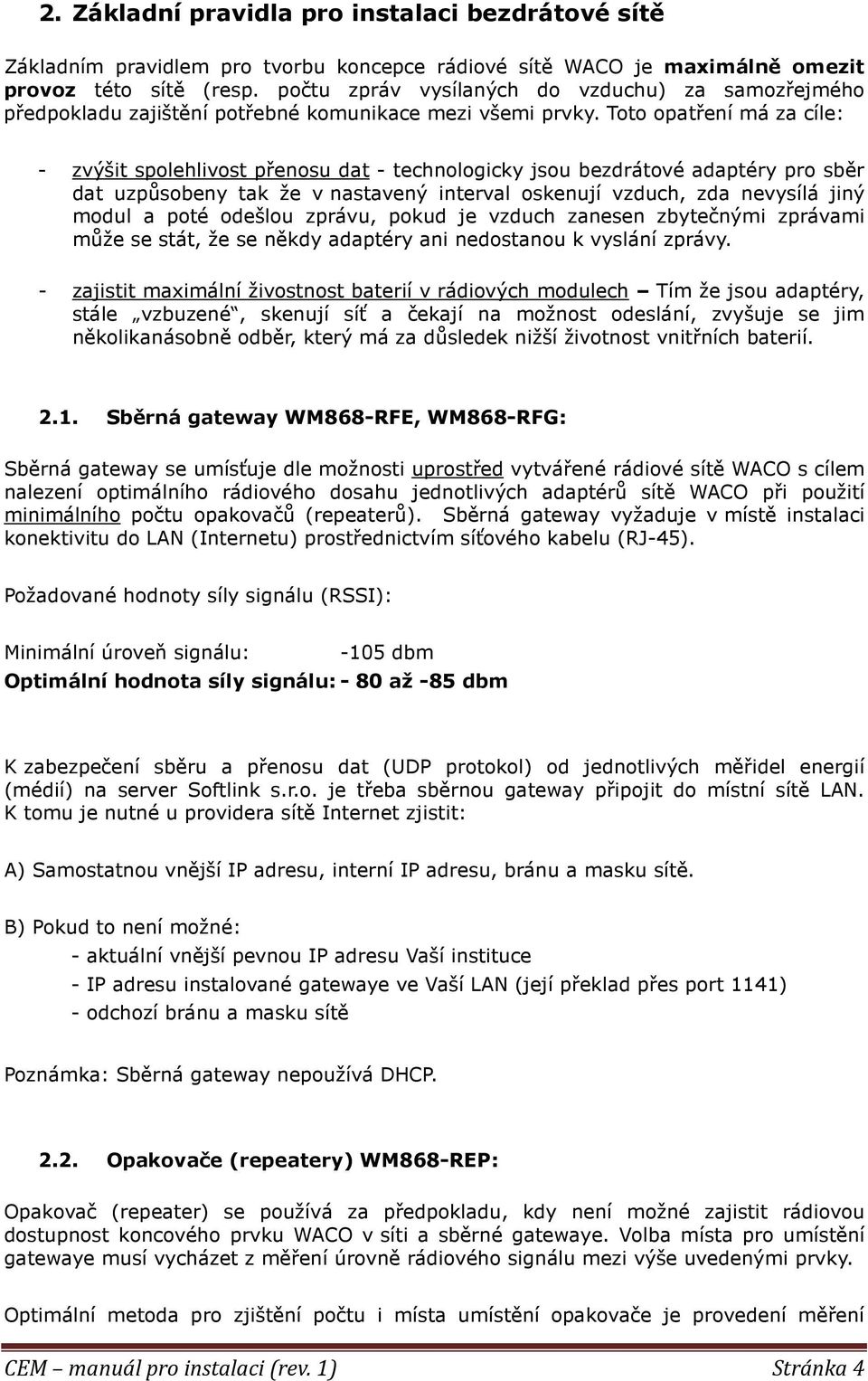

4 2. Základní pravidla pro instalaci bezdrátové sítě Základním pravidlem pro tvorbu koncepce rádiové sítě WACO je maximálně omezit provoz této sítě (resp. počtu zpráv vysílaných do vzduchu) za samozřejmého předpokladu zajištění potřebné komunikace mezi všemi prvky. Toto opatření má za cíle: - zvýšit spolehlivost přenosu dat - technologicky jsou bezdrátové adaptéry pro sběr dat uzpůsobeny tak že v nastavený interval oskenují vzduch, zda nevysílá jiný modul a poté odešlou zprávu, pokud je vzduch zanesen zbytečnými zprávami může se stát, že se někdy adaptéry ani nedostanou k vyslání zprávy. - zajistit maximální živostnost baterií v rádiových modulech Tím že jsou adaptéry, stále vzbuzené, skenují síť a čekají na možnost odeslání, zvyšuje se jim několikanásobně odběr, který má za důsledek nižší životnost vnitřních baterií Sběrná gateway WM868-RFE, WM868-RFG: Sběrná gateway se umísťuje dle možnosti uprostřed vytvářené rádiové sítě WACO s cílem nalezení optimálního rádiového dosahu jednotlivých adaptérů sítě WACO při použití minimálního počtu opakovačů (repeaterů). Sběrná gateway vyžaduje v místě instalaci konektivitu do LAN (Internetu) prostřednictvím síťového kabelu (RJ-45). Požadované hodnoty síly signálu (RSSI): Minimální úroveň signálu: -105 dbm Optimální hodnota síly signálu: - 80 až -85 dbm K zabezpečení sběru a přenosu dat (UDP protokol) od jednotlivých měřidel energií (médií) na server Softlink s.r.o. je třeba sběrnou gateway připojit do místní sítě LAN. K tomu je nutné u providera sítě Internet zjistit: A) Samostatnou vnější IP adresu, interní IP adresu, bránu a masku sítě. B) Pokud to není možné: - aktuální vnější pevnou IP adresu Vaší instituce - IP adresu instalované gatewaye ve Vaší LAN (její překlad přes port 1141) - odchozí bránu a masku sítě Poznámka: Sběrná gateway nepoužívá DHCP Opakovače (repeatery) WM868-REP: Opakovač (repeater) se používá za předpokladu, kdy není možné zajistit rádiovou dostupnost koncového prvku WACO v síti a sběrné gatewaye. Volba místa pro umístění gatewaye musí vycházet z měření úrovně rádiového signálu mezi výše uvedenými prvky. Optimální metoda pro zjištění počtu i místa umístění opakovače je provedení měření CEM manuál pro instalaci (rev. 1) Stránka 4

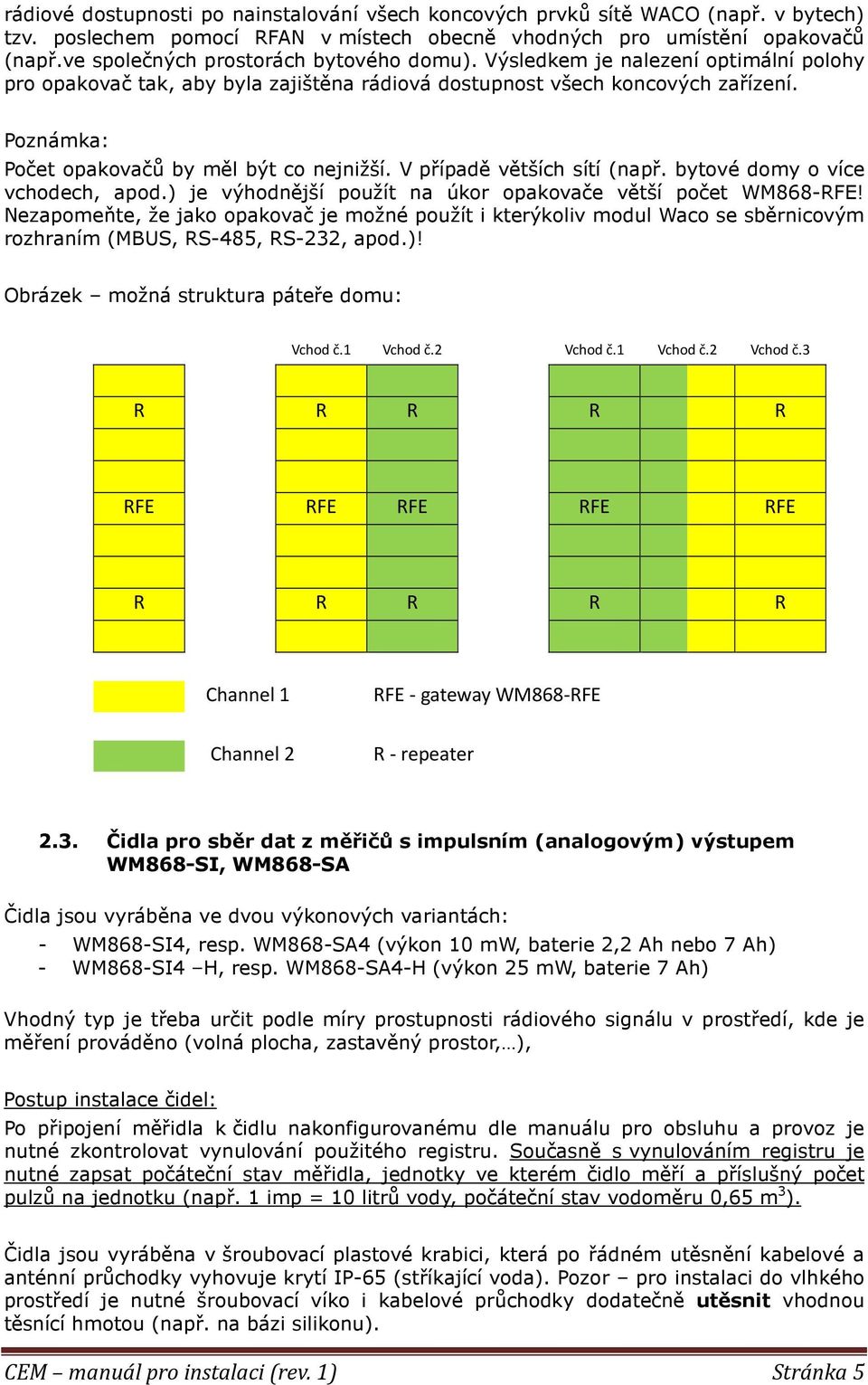

5 rádiové dostupnosti po nainstalování všech koncových prvků sítě WACO (např. v bytech) tzv. poslechem pomocí RFAN v místech obecně vhodných pro umístění opakovačů (např.ve společných prostorách bytového domu). Výsledkem je nalezení optimální polohy pro opakovač tak, aby byla zajištěna rádiová dostupnost všech koncových zařízení. Poznámka: Počet opakovačů by měl být co nejnižší. V případě větších sítí (např. bytové domy o více vchodech, apod.) je výhodnější použít na úkor opakovače větší počet WM868-RFE! Nezapomeňte, že jako opakovač je možné použít i kterýkoliv modul Waco se sběrnicovým rozhraním (MBUS, RS-485, RS-232, apod.)! Obrázek možná struktura páteře domu: Vchod č.1 Vchod č.2 Vchod č.1 Vchod č.2 Vchod č.3 R R R R R RFE RFE RFE RFE RFE R R R R R Channel 1 RFE - gateway WM868-RFE Channel 2 R - repeater 2.3. Čidla pro sběr dat z měřičů s impulsním (analogovým) výstupem WM868-SI, WM868-SA Čidla jsou vyráběna ve dvou výkonových variantách: - WM868-SI4, resp. WM868-SA4 (výkon 10 mw, baterie 2,2 Ah nebo 7 Ah) - WM868-SI4 H, resp. WM868-SA4-H (výkon 25 mw, baterie 7 Ah) Vhodný typ je třeba určit podle míry prostupnosti rádiového signálu v prostředí, kde je měření prováděno (volná plocha, zastavěný prostor, ), Postup instalace čidel: Po připojení měřidla k čidlu nakonfigurovanému dle manuálu pro obsluhu a provoz je nutné zkontrolovat vynulování použitého registru. Současně s vynulováním registru je nutné zapsat počáteční stav měřidla, jednotky ve kterém čidlo měří a příslušný počet pulzů na jednotku (např. 1 imp = 10 litrů vody, počáteční stav vodoměru 0,65 m 3 ). Čidla jsou vyráběna v šroubovací plastové krabici, která po řádném utěsnění kabelové a anténní průchodky vyhovuje krytí IP-65 (stříkající voda). Pozor pro instalaci do vlhkého prostředí je nutné šroubovací víko i kabelové průchodky dodatečně utěsnit vhodnou těsnící hmotou (např. na bázi silikonu). CEM manuál pro instalaci (rev. 1) Stránka 5

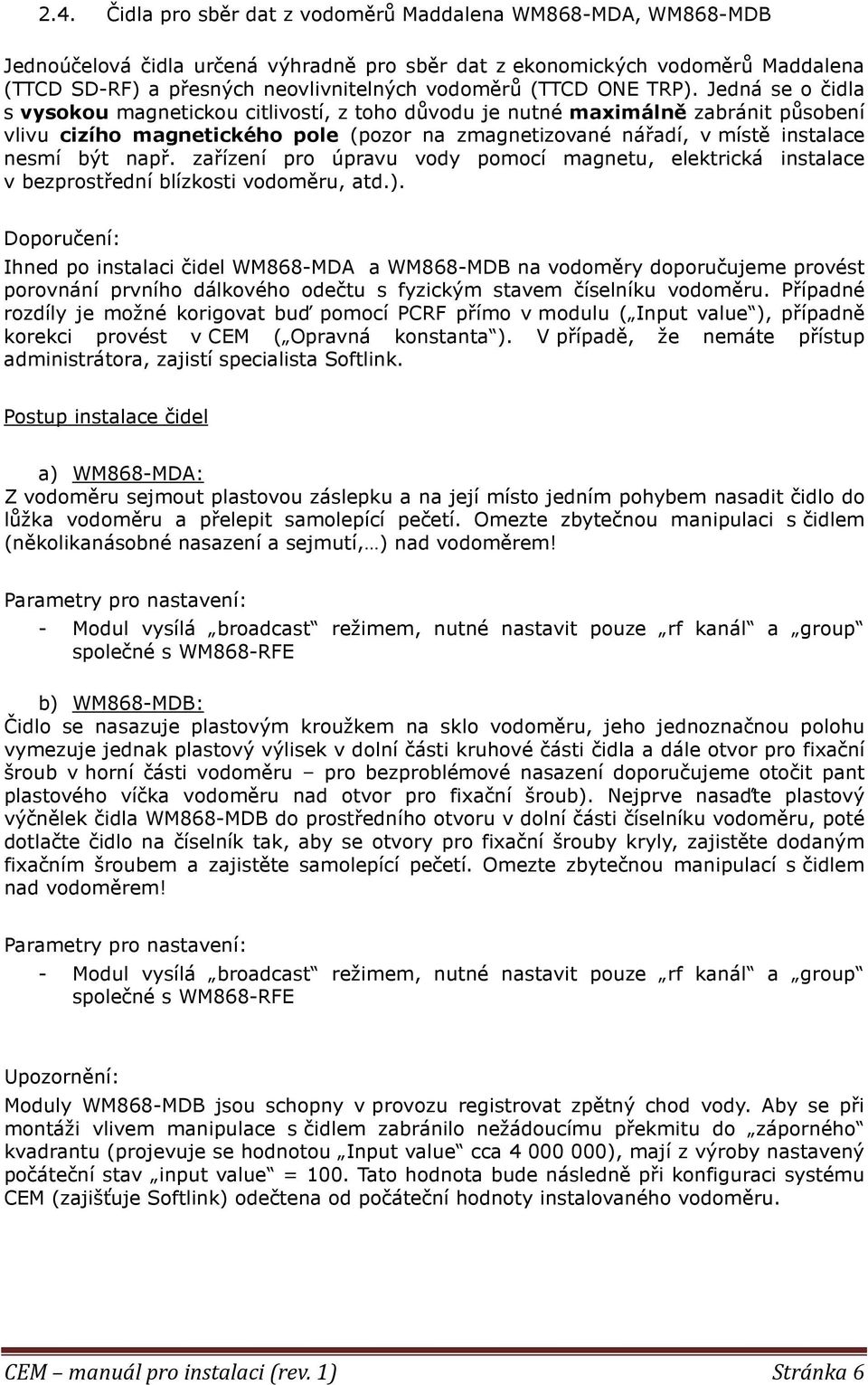

6 2.4. Čidla pro sběr dat z vodoměrů Maddalena WM868-MDA, WM868-MDB Jednoúčelová čidla určená výhradně pro sběr dat z ekonomických vodoměrů Maddalena (TTCD SD-RF) a přesných neovlivnitelných vodoměrů (TTCD ONE TRP). Jedná se o čidla s vysokou magnetickou citlivostí, z toho důvodu je nutné maximálně zabránit působení vlivu cizího magnetického pole (pozor na zmagnetizované nářadí, v místě instalace nesmí být např. zařízení pro úpravu vody pomocí magnetu, elektrická instalace v bezprostřední blízkosti vodoměru, atd.). Doporučení: Ihned po instalaci čidel WM868-MDA a WM868-MDB na vodoměry doporučujeme provést porovnání prvního dálkového odečtu s fyzickým stavem číselníku vodoměru. Případné rozdíly je možné korigovat buď pomocí PCRF přímo v modulu ( Input value ), případně korekci provést v CEM ( Opravná konstanta ). V případě, že nemáte přístup administrátora, zajistí specialista Softlink. Postup instalace čidel a) WM868-MDA: Z vodoměru sejmout plastovou záslepku a na její místo jedním pohybem nasadit čidlo do lůžka vodoměru a přelepit samolepící pečetí. Omezte zbytečnou manipulaci s čidlem (několikanásobné nasazení a sejmutí, ) nad vodoměrem! Parametry pro nastavení: - Modul vysílá broadcast režimem, nutné nastavit pouze rf kanál a group společné s WM868-RFE b) WM868-MDB: Čidlo se nasazuje plastovým kroužkem na sklo vodoměru, jeho jednoznačnou polohu vymezuje jednak plastový výlisek v dolní části kruhové části čidla a dále otvor pro fixační šroub v horní části vodoměru pro bezproblémové nasazení doporučujeme otočit pant plastového víčka vodoměru nad otvor pro fixační šroub). Nejprve nasaďte plastový výčnělek čidla WM868-MDB do prostředního otvoru v dolní části číselníku vodoměru, poté dotlačte čidlo na číselník tak, aby se otvory pro fixační šrouby kryly, zajistěte dodaným fixačním šroubem a zajistěte samolepící pečetí. Omezte zbytečnou manipulací s čidlem nad vodoměrem! Parametry pro nastavení: - Modul vysílá broadcast režimem, nutné nastavit pouze rf kanál a group společné s WM868-RFE Upozornění: Moduly WM868-MDB jsou schopny v provozu registrovat zpětný chod vody. Aby se při montáži vlivem manipulace s čidlem zabránilo nežádoucímu překmitu do záporného kvadrantu (projevuje se hodnotou Input value cca ), mají z výroby nastavený počáteční stav input value = 100. Tato hodnota bude následně při konfiguraci systému CEM (zajišťuje Softlink) odečtena od počáteční hodnoty instalovaného vodoměru. CEM manuál pro instalaci (rev. 1) Stránka 6

7 3. Konfigurace systému CEM Konfiguraci a správu systému CEM zajišťuje Softlink. Pro založení instalovaného zařízení do CEM dodá subjekt provádějící instalaci podklady ve formě dle Přílohy č.1. Podklady je nutné zaslat na adresu sales@softlink.cz, ideálně před zahájením instalace (v tom případě je možné správnost instalace, resp. funkčnost instalace zkontrolovat ještě v průběhu instalace), nejpozději do 5 pracovních dnů po instalaci. 4. Způsobilost osob k montáži - Certifikace osob provádějících instalací modulů WACO. - Certifikát bude vydán na jméno konkrétní osoby na základě úspěšného absolvování certifikačního školení v rozsahu 4 6 hodin konaného v sídle Softlink a provedení první instalace pod dohledem specialisty Softlink. - Certifikát je platný po dobu 12 měsíců, po skončení jeho platnosti musí držitel absolvovat recertifikační školení (ověření znalostí, novinky, změny zvýhodněná cena), a to nejpozději do 3 měsíců po ukončení platnosti certifikátu. Po této lhůtě je nutné absolvovat certifikační školení v plném rozsahu znovu. - Daná společnost musí mít minimálně 1 osobu s platným certifikátem. - Rozsah i obsah certifikačního školení je obsahem jiného dokumentu 5. Potřebné vybavení Pro konfiguraci modulů WACO: - Notebook (PC) s OS Windows (ideálně Windows 7 a novější) - Kabel s konvertorem USB RS.232 s převodníkem COM-CMOS - pro verze modulů WACO se sběrnicovým rozhraním a vys.výkonem 10 mw (starší verze) - USB kabel s převodník USB CMOS pro ostatní verze modulů WACO - Analyzátor sítě WACO PCRF (zejména pro moduly WM868-MDA, WM868-MDB) - USB gateway WM868-RFU - Provozní manuály jednotlivých modulů řady WACO Pro návrh sítě: - Notebook s nainstalovaným analyzátorem sítě WACO PCRF (SW) - USB gateway WM868-RFU - Modul WACO s odpovídajícím typem antény jako zdroj signálu (ideálně WM868- SI4-H s nastaveným krátkým vysílacím časem) CEM manuál pro instalaci (rev. 1) Stránka 7

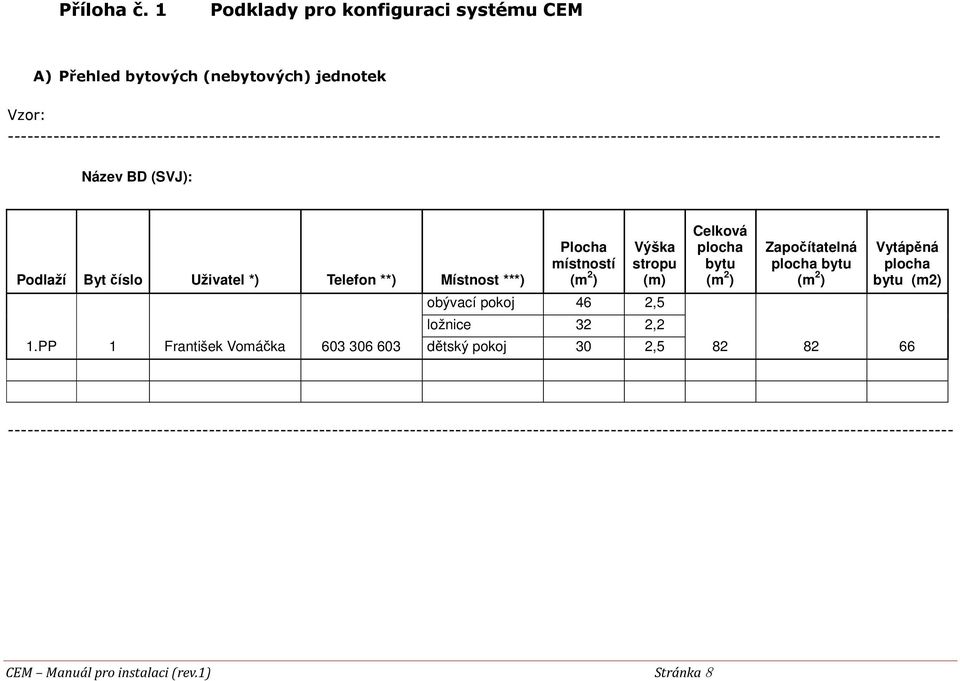

8 Příloha č. 1 Podklady pro konfiguraci systému CEM A) Přehled bytových (nebytových) jednotek Vzor: Název BD (SVJ): Podlaží Byt číslo Uživatel *) Telefon **) Místnost ***) 1.PP 1 František Vomáčka Plocha místností (m 2 ) Výška stropu (m) obývací pokoj 46 2,5 ložnice 32 2,2 dětský pokoj 30 2,5 Celková plocha bytu (m 2 ) Započítatelná plocha bytu (m 2 ) Vytápěná plocha bytu (m2) CEM Manuál pro instalaci (rev.1) Stránka 8

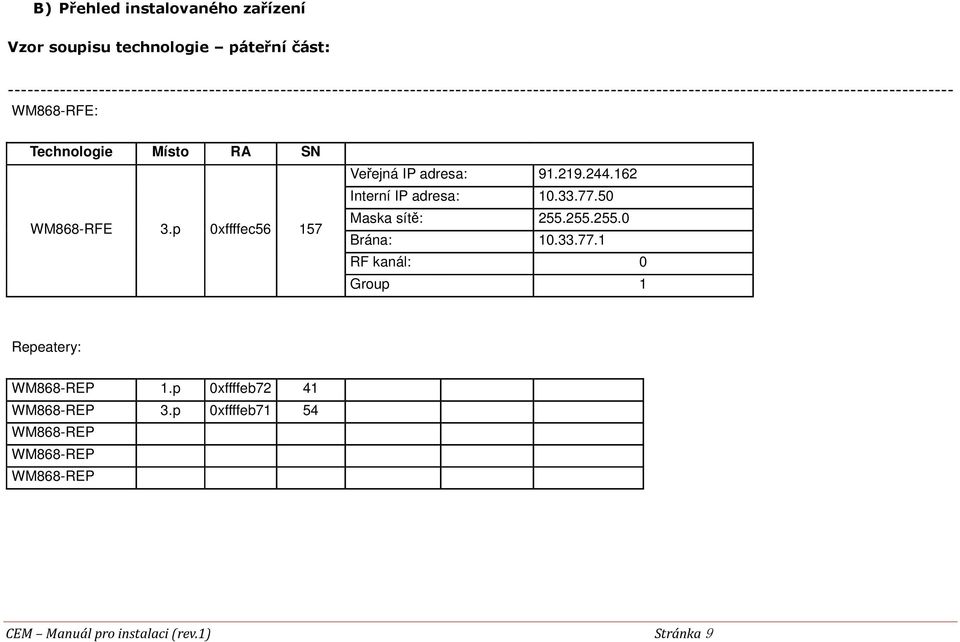

9 B) Přehled instalovaného zařízení Vzor soupisu technologie páteřní část: WM868-RFE: Technologie Místo RA SN WM868-RFE 3.p 0xffffec Veřejná IP adresa: Interní IP adresa: Maska sítě: Brána: RF kanál: 0 Group 1 Repeatery: WM868-REP 1.p 0xffffeb72 41 WM868-REP 3.p 0xffffeb71 54 WM868-REP WM868-REP WM868-REP CEM Manuál pro instalaci (rev.1) Stránka 9

10 Patní měřidla: WM 868-SI4 Měřidlo Poznámka RA SN Index Číslo Patní vodoměr SV Suterén 0xfffff4ae BC Počáteční stav Impulsní váha 12,36 10 l/ imp Patní vodoměr TV Suterén *** *** *** 100 l/imp TES Suterén 0xffffed *** *** *** TE Sev stěna 0xffffec0b 123 *** *** *** Patní kalorimetr Výměník 0xfffff4ae GJ/imp Důležité kontakty: Funkce Jméno Telefon Poznámka Předseda SVJ Internet Správce domu CEM Manuál pro instalaci (rev.1) Stránka 10

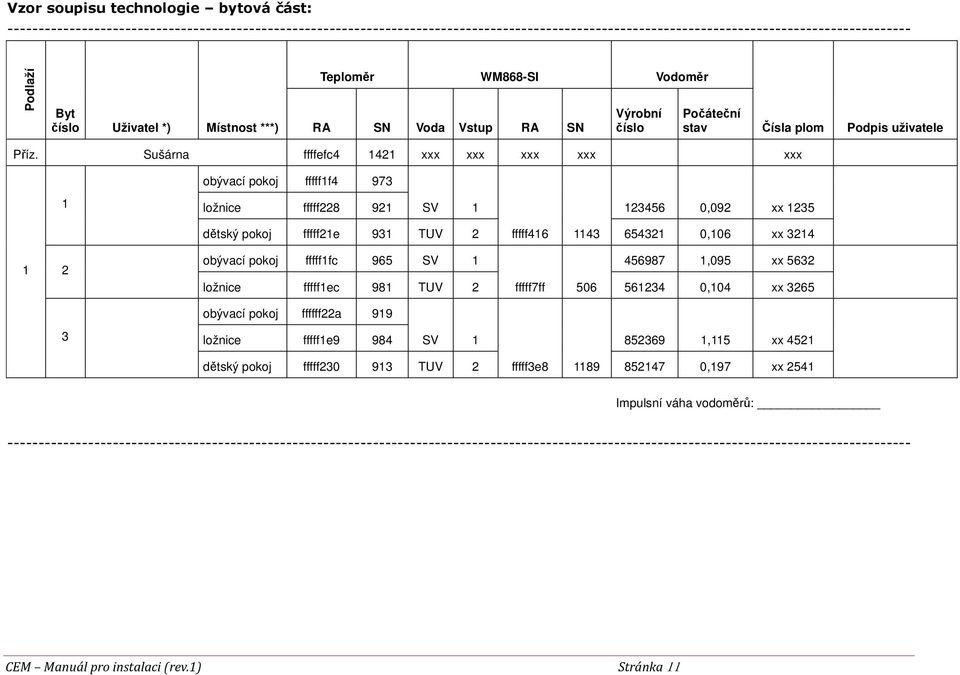

11 Vzor soupisu technologie bytová část: Podlaží Byt číslo Uživatel *) Místnost ***) Teploměr WM868-SI Vodoměr RA SN Voda Vstup RA SN Výrobní číslo Počáteční stav Čísla plom Podpis uživatele Příz. Sušárna ffffefc xxx xxx xxx xxx xxx obývací pokoj fffff1f ložnice fffff SV ,092 xx dětský pokoj fffff21e 931 TUV 2 fffff ,106 xx 3214 obývací pokoj fffff1fc 965 SV ,095 xx 5632 ložnice fffff1ec 981 TUV 2 fffff7ff ,104 xx 3265 obývací pokoj ffffff22a ložnice fffff1e9 984 SV ,115 xx 4521 dětský pokoj fffff TUV 2 fffff3e ,197 xx 2541 Impulsní váha vodoměrů: CEM Manuál pro instalaci (rev.1) Stránka 11
