PERSONÁLNE NASTAVENIE DISPLEJA CRUSSIS (e-largo 5.2, e- Atland 5.2, e-atland 7.2, e-guera 7.2, e-gordo 7.2, e-savela 7.2, e- City 7.

Transkript

1 PERSONÁLNE NASTAVENIE DISPLEJA CRUSSIS (e-largo 5.2, e- Atland 5.2, e-atland 7.2, e-guera 7.2, e-gordo 7.2, e-savela 7.2, e- City 7.2) Obsah Všeobecné nastavenia... 3 Vynulovanie počítadla najazdenej vzdialenosti... 3 Nastavenie kontrastu podsvietenia... 3 Voľba jednotiek km/mi... 3 Nastavenie času... 4 Nastavenie všeobecných parametrov... 4 Nastavenie priemeru kolesa... 4 Nastavenie rýchlostného limitu... 4 Nastavenie individuálnych parametrov... 5 Nastavenie stupňa napätia batérie... 5 Nastavenie úrovne asistencie (voliteľná možnosť)... 6 Voľba úrovne asistencie... 6 Nastavenie percentuálnej hodnoty PAS... 6 Nastavenie nadprúdovej ochrany (voliteľná možnosť)... 6 Nastavenie senzora asistencie (voliteľná možnosť)... 7 Nastavenie smeru PAS... 7 Nastavenie citlivosti PAS... 7 Nastavenie počtu magnetov... 7 Senzor rýchlosti (voliteľná možnosť)... 8 Definovanie akcelerátora (voliteľná možnosť)... 8 Aktivácia/deaktivácia akcelerátora pre asistenciu pri chôdzi... 8 Aktivácia/deaktivácia úrovne akcelerátora... 8 Systémové nastavenia (voliteľná možnosť)... 9 Nastavenie oneskorenia batériového napájania... 9 Obmedzovač maximálnej rýchlosti... 9 Aktivácia/deaktivácia tlačidla asistencia pri chôdzi... 9 Nastavenie rýchlosti PAS Nastavenie pomalého štartu Nastavenie hesla pre zapnutie napájania Aktivácia/deaktivácia hesla pre zapnutie napájania Zmena hesla pre zapnutie napájania Výstup s nastavení Obnova továrenského nastavenia

2 Záruka kvality a rozsah záruky

3 Všeobecné nastavenia Do ponuky všeobecných nastavení sa dostanete tak, že po zapnutí systému ebike podržíte zároveň tlačidla "+" a "-" po dobu 2 s. Všetky nastavenia vykonávajte na stojacom bicykli. Vynulovanie počítadla najazdenej vzdialenosti "TC" predstavuje funkciu vynulovanie počítadla najazdenej vzdialenosti. Ak chcete vynulovať počítadlo najazdenej vzdialenosti, stlačte tlačidlo "+" alebo "-", kým sa na displeji neobjaví "Y". Pre uloženie zmeny nastavenia stlačte tlačidlo "i" a potom prejdite na nastavenie kontrastu podsvietenia. Rozhranie pre vynulovanie najazdenej vzdialenosti Nastavenie kontrastu podsvietenia "bl" predstavuje funkciu nastavenia kontrastu podsvietenia. Hodnota "1" znamená nízky jas, hodnota "2" stredný jas a hodnota "3" vysoký jas. Prednastavená hodnota je "1". Ak chcete zmeniť jas podsvietenia, stlačte tlačidlo "+" alebo "-", ktorým zvýšite/znížite jas na požadovanú hodnotu. Pre uloženie zmeny nastavenia stlačte tlačidlo "i" a potom prejdite na nastavenie jednotiek. Rozhranie pre nastavenie jasu podsvietenia Voľba jednotiek km/mi "U" predstavuje funkciu nastavenia jednotiek. "1" znamená míle, "2" kilometre. Prednastavená hodnota je "2". Ak chcete zmeniť jednotky, stlačte tlačidlo "+" alebo "-", ktorým zvýšite/znížite danú hodnotu na požadované nastavenie. Pre uloženie zmeny nastavenia stlačte tlačidlo "i" a potom prejdite na funkciu vynulovanie počítadla najazdenej vzdialenosti. Pre uloženie zmeny nastavenia podržte tlačidlo "i" po dobu 2 s a potom vystúpte z ponuky všeobecných nastavení. Rozhranie pre nastavenie míľ alebo kilometrov 3

4 Nastavenie času "Hour" predstavuje funkciu nastavenia času. Stlačením tlačidla "+" alebo "-" vyberte možnosť Y (áno) alebo N (nie). Prednastavená hodnota je N. Ak zvolíte N, stlačte tlačidlo "i" a potom prejdite na funkciu vynulovanie počítadla najazdenej vzdialenosti. Ak zvolíte Y, stlačením tlačidla "i" vstúpite do funkcie nastavenie času. Potom pomocou toho istého tlačidla prejdete na "TIME" (čas) a stlačením tlačidla "+" alebo "-" zmeníte číselné hodnoty. Pre uloženie zmeny nastavenia podržte tlačidlo "i" po dobu 2 s a potom vystúpte zo všeobecných nastavení. Ukazovateľ času Nastavenie všeobecných parametrov Do rozhrania pre nastavenie všeobecných parametrov sa dostanete tak, že podržíte zároveň tlačidlá "+" a "-" po dobu 2 s. Nastavenie priemeru kolesa "Ld" predstavuje funkciu nastavenia priemeru kolesa. Vybrať si môžete z hodnôt 16, 18, 20, 22, 24, 26, 700C a 28. Ak chcete zmeniť základné nastavenia, stlačte tlačidlo "+" alebo "-", ktorým zvýšite/znížite danú hodnotu na požadované nastavenie. Pre uloženie zmeny nastavenia stlačte tlačidlo "i". Potom prejdite na rozhranie pre nastavenie rýchlostného limitu. Prednastavená hodnota je 26 palcov. Rozhranie pre nastavenie priemeru kolesa Nastavenie rýchlostného limitu "LS" predstavuje funkciu nastavenia rýchlostného limitu. Akonáhle rýchlosť jazdy prekročí rýchlostný limit, systém ebike sa automaticky vypne. Rýchlostný limit je možné nastaviť od 12 km/h do 40 km/h. Prednastavená hodnota je 25 km/h. Ak chcete zmeniť základné nastavenia, stlačte tlačidlo "+" alebo "- ", ktorým zvýšite/znížite limit na požadovanú hodnotu. Pre uloženie zmeny nastavenia a výstup z ponuky nastavení všeobecných parametrov podržte tlačidlo "i" po dobu 2 s. 4

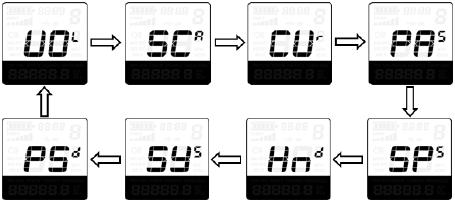

5 Rozhranie pre nastavenie rýchlostného limitu Nastavenie individuálnych parametrov Nastavenie individuálnych parametrov spĺňa celý rad praktických požiadaviek. K dispozícii je 8 položiek nastavenia, ako je nastavenie stupňa napätia batérie, nastavenie úrovne asistencie, nastavenie nadprúdovej ochrany, nastavenie senzora asistencie, nastavenie senzora rýchlosti, nastavenia funkcie akcelerátora, systémové nastavenia a nastavenia hesla pre zapnutie napájania. Pre prístup na stránku možnosťou individuálnych nastavení podržte súčasne tlačidlá "+" a "-" po dobu 2 s a potom tieto tlačidlá "+" a "-" podržte ešte raz po rovnaký čas 2 s. Pre prístup k stránke príslušného nastavenia stlačte tlačidlo "+" alebo "-", ktorým sa postupne dostanete až na požadovanú položku. Potom stlačte tlačidlo "i", ktorým svoju voľbu potvrdíte. Rozhranie pre voľbu možností Nastavenie stupňa napätia batérie "VOL" predstavuje funkciu nastavenia napätia. Každá čiarka predstavuje stupeň napätia. Všetkých 5 stupňov napätia je nutné zadať postupne jednu po druhej. Napr. VOL 1 je prvý stupeň napätia, pričom prednastavená hodnota je 31,5 V. Pre nastavenie stupňa napätia stlačte tlačidlo "+" alebo "-", ktorým zvýšite alebo znížite danú hodnotu. Pre uloženie zmeny nastavenia a prístup k druhému stupňu stlačte tlačidlo "i". Potom, čo zadáte 5 stupňov napätia, potvrďte nastavenie podržaním tlačidla "i" a vráťte sa do predchádzajúcej ponuky. Nastavenie stupňa napätia batérie 5

6 Nastavenie úrovne asistencie (voliteľná možnosť) Voľba úrovne asistencie V nastavení úrovne asistencie si môžete vybrať z 8 režimov: 0-3, 1-3, 0-5, 1-5, 0-7, 1-7, 0-9, 1-9. Prednastavená hodnota je 0-5. Pre výber režimu asistencie stlačte tlačidlo "+" alebo "-", pomocou ktorého môžete zvyšovať alebo znižovať hodnoty, kým sa nezobrazí požadované nastavenie. Pre uloženie zmeny nastavenia a prístup na stránku nastavenia percentuálnej hodnoty asistencie (PAS) stlačte tlačidlo "i". Rozhranie pre voľbu režimu PAS Nastavenie percentuálnej hodnoty PAS Zmenou percentuálnej hodnoty PAS možno vyhovieť rôznym požiadavkám. Napr. pre úroveň 1 platí hodnota "45-55%". Nižšiu hodnotu možno upravovať a prednastavená hodnota je 50%. Zmenu nastavenia uložíte stlačením tlačidla "i". Potom prejdite na nasledujúce nastavenie percentuálnej hodnoty PAS. Po zadaní všetkých hodnôt PAS potvrďte vykonané nastavenie podržaním tlačidla "i" po dobu 2 s a potom sa vráťte do predchádzajúcej ponuky. Rozhranie pre zadanie percentuálnej hodnoty PAS Nastavenie nadprúdovej ochrany (voliteľná možnosť) "CUR" predstavuje nastavenie nadprúdovej ochrany. Hodnotu CUR je možné meniť v rozmedzí od 7,0 A do 25,0 A. Prednastavená hodnota je 15 A. Pre zmenu základných nastavení stlačte tlačidlo "+" alebo "-", ktorým zvýšite/znížite hodnotu prúdu. Pre uloženie zmeny nastavenia podržte tlačidlo "i" a potom sa vráťte do predchádzajúcej ponuky. Rozhranie pre nastavenie CUR 6

7 Nastavenie senzora asistencie (voliteľná možnosť) Nastavenie smeru PAS PAS predstavuje funkciu nastavenia senzora asistencie. "Run-F" znamená smer dopredu, zatiaľ čo "runb" znamená smer dozadu. Prednastavená možnosť je "run-f". Pre zmenu nastavenia smeru senzora asistencie stlačte tlačidlo "+" alebo "-" a vyberte F, alebo b. Pre uloženie zmeny nastavenia stlačte tlačidlo "i" a potom prejdite na režim nastavenia citlivosti PAS. Nastavenie smeru senzora PAS Nastavenie citlivosti PAS SCN" predstavuje funkciu nastavenia citlivosti PAS. Hodnotu citlivosti je možné nastaviť v rozmedzí od 2 do 9, kde "2" je najsilnejšia a "9" najslabšia hodnota. Prednastavená hodnota je "2". Pre zmenu nastavenia citlivosti PAS stlačte tlačidlo "+" alebo "-" a vyberte požadovanú hodnotu citlivosti. Pre uloženie zmeny nastavenia stlačte tlačidlo "i" a potom prejdite na režim nastavenia magnetického disku. Nastavenie citlivosti PAS Nastavenie počtu magnetov N predstavuje počet magnetov disku PAS. Prednastavená hodnota je 6. Pre zmenu počtu magnetov disku PAS stlačte tlačidlo +/- a vyberte množstvo zodpovedajúce disku PAS. Pre uloženie zmeny nastavenia podržte tlačidlo i a potom sa vráťte do predchádzajúcej ponuky. Nastavenie magnetického disku PAS 7

8 Senzor rýchlosti (voliteľná možnosť) "SPS" predstavuje funkciu nastavenia senzora rýchlosti. Prednastavená hodnota je 1. Pre zmenu nastavenia senzora rýchlosti stlačte tlačidlo "+" alebo "-" a vyberte počet magnetických hláv (v rozmedzí od 1 do 15). Pre uloženie zmeny nastavenia podržte tlačidlo "i" a potom sa vráťte do predchádzajúcej ponuky. Výber hodnoty senzora rýchlosti Definovanie akcelerátora (voliteľná možnosť) Aktivácia/deaktivácia akcelerátora pre asistenciu pri chôdzi "HL" predstavuje funkciu akcelerátora pre asistenciu pri chôdzi. "HL-N" znamená, že je táto funkcia deaktivovaná. "HL-y" znamená, že je táto funkcia aktivovaná. Prednastavená hodnota je N. Pre zmenu funkcie akcelerátora pre asistenciu pri chôdzi stlačte tlačidlo "+" alebo "-" a vyberte Y. Pre uloženie zmeny nastavenia stlačte tlačidlo "i". V opačnom prípade vyberte N a potom prejdite na nastavenie aktivácia úrovne akcelerátora. Rozhranie pre aktiváciu/deaktiváciu akcelerátora Aktivácia/deaktivácia úrovne akcelerátora "HF-y" znamená aktivovanú úroveň akcelerátora, "HF-N" znamená deaktivovanú úroveň akcelerátora. Prednastavená hodnota je N. Pre zmenu úrovne akcelerátora stlačte tlačidlo "+" alebo "-" a vyberte Y, alebo N. Pre uloženie zmeny nastavenia stlačte tlačidlo "i" a potom prejdite na stránku nastavenia aktivácia akcelerátora. Pre návrat do predchádzajúcej ponuky podržte tlačidlo "i" po dobu 2 s. Rozhranie pre aktiváciu/deaktiváciu úrovne akcelerátora 8

9 Systémové nastavenia (voliteľná možnosť) Nastavenie oneskorenia batériového napájania "DLY" predstavuje funkciu nastavenie doby oneskorenia batériového napájania. Prednastavená hodnota je 3 s. Pre zmenu nastavenia doby oneskorenia stlačte tlačidlo "+" alebo "-" a vyberte dobu oneskorenia 3 s, 6 s alebo 12 s. Pre uloženie zmeny nastavenia stlačte tlačidlo "i" a potom prejdite na obmedzovač maximálnej rýchlosti. Rozhranie pre dobu oneskorenia batériového napájania Obmedzovač maximálnej rýchlosti "LS" predstavuje funkciu nastavenia obmedzovača maximálnej rýchlosti. Prednastavená hodnota je 40 km/h. Nastavenie obmedzovača maximálnej rýchlosti zmeníte pomocou tlačidiel "+" alebo "-". Ich stlačením môžete nastaviť maximálnu rýchlosť v rozmedzí od 25 km/h do 40 km/h. Pre uloženie zmeny nastavenia stlačte tlačidlo "i" a potom prejdite na nastavenie tlačidla PAS. Rozhranie pre nastavenie obmedzovača maximálnej rýchlosti Toto nastavenie je prioritné. Táto rýchlosť predstavuje maximum nastavené výrobcom. Aktivácia/deaktivácia tlačidla asistencia pri chôdzi "PUS" predstavuje funkciu nastavenia tlačidla asistencia pri chôdzi. "Y" znamená, že je toto tlačidlo aktivované, "N" znamená, že je toto tlačidlo deaktivované. Prednastavená možnosť je "Y". Pre zmenu nastavenia tlačidla asistencia pri chôdzi stlačte tlačidlo "+" alebo "-" a vyberte Y, alebo N. Pre uloženie zmeny nastavenia stlačte tlačidlo "i" a potom prejdite na nastavenie rýchlosti PAS. Rozhranie pre asistenciu pri chôdzi 9

10 Nastavenie rýchlosti PAS Nastavenie rýchlosti PAS zmeníte pomocou tlačidla "+" alebo "-", ktorým si môžete navoliť hodnotu v rozmedzí od 20% do 35%. Pre uloženie zmeny nastavenia stlačte tlačidlo "i" a potom prejdite na pomalý štart. Prednastavená hodnota je 25%. Rozhranie pre nastavenie rýchlosti PAS Nastavenie pomalého štartu "SSP" znamená funkciu pomalého štartu. Voliť môžete v rozmedzí 1-4, kde 4 je najpomalšia možnosť. Prednastavená hodnota je 1. Nastavenie pomalého štartu zmeníte tak, že stlačením tlačidla "+" alebo "-" vyberiete požadovanú hodnotu. Pre uloženie zmeny nastavenia stlačte tlačidlo "i" a potom prejdite na stránku nastavenie času oneskorenia batériového napájania. Pre návrat do predchádzajúcej ponuky podržte tlačidlo "i" po dobu 2 s. Rozhranie pre nastavenie pomalého štartu Nastavenie hesla pre zapnutie napájania Nápisy "P2" a "0000" na displeji umožňujú nastavenie hesla pre zapnutie napájania. Prednastavená hodnota je Pre prístup k nastaveniu hesla pre zapnutie napájania stlačte tlačidlo "+" alebo "-", ktorým nastavíte príslušnú hodnotu, a potom stlačte tlačidlo "i", ktorým postupne potvrdíte každú jednotlivú číslicu. Týmto spôsobom nastavíte celé heslo o 4 čísliciach. Nakoniec stlačte tlačidlo "i", ktorým prejdete na rozhranie pre nastavenie aktivácie hesla pre zapnutie napájania, v opačnom prípade zostanete v rozhraní pre zadanie hesla. Rozhranie pre zadanie hesla pre napájanie 10

11 Aktivácia/deaktivácia hesla pre zapnutie napájania Ak chcete zmeniť nastavenie aktivácia/deaktivácia hesla pre zapnutie napájania, stlačte tlačidlo "+" alebo "-" a vyberte Y, alebo N. Ak vyberiete Y, stlačte tlačidlo "i" a potom prejdite na rozhranie pre zmenu hesla pre zapnutie napájania, v opačnom prípade vystúpte z rozhrania pre nastavenie hesla pre zapnutie napájania. Prednastavená hodnota je N. Y znamená aktiváciu hesla pre zapnutie napájania. N znamená deaktiváciu hesla pre zapnutie napájanie. Rozhranie pre deaktiváciu hesla pre zapnutie napájania Zmena hesla pre zapnutie napájania Keď sa na displeji zobrazí nápisy "P3" a "0000", nové heslo pre zapnutie napájania nastavíte pomocou tlačidla "+" alebo "-", ktorého stlačením upravíte danú hodnotu. Potom stlačte tlačidlo "i", ktorým postupne potvrdíte každú jednotlivú číslicu. Týmto spôsobom nastavíte celé heslo o 4 čísliciach. Pre uloženie nového hesla pre zapnutie napájania podržte tlačidlo "i" po dobu 2 s a potom vystúpte z nastavenia. Pri ďalšom zapnutí systému ebike sa na displeji zobrazia nápisy "P1" a "0000". Po zadaní nového hesla sa zapne napájanie. Rozhranie pre zmenu hesla pre zapnutie napájania Výstup s nastavení Pri nastavovaní potvrdíte zadané hodnoty stlačením tlačidla "i". Podržaním tlačidla "i" uložíte nastavenie a potom vystúpite z aktuálneho nastavenia. Podržaním tlačidla "-" zrušíte zadávané údaje, ktoré sa teda neuložia, a potom sa vrátite do predchádzajúcej ponuky. Pokiaľ nie sú po dobu jednej minúty vykonávané žiadne úkony, displej automaticky opustí režim nastavenia. Obnova továrenského nastavenia "def" znamená obnovu továrenského nastavenia. Prednastavená možnosť je N. Pre prístup k funkcii obnovy továrenského nastavenia podržte zároveň tlačidlá "+" a "i" po dobu 2 s. Stlačením tlačidla "+" alebo "-" znova vyberte Y, alebo N. "N" znamená neobnoviť továrenské nastavenia, "Y" znamená obnoviť továrenské nastavenia. Ak zvolíte Y, podržte tlačidlo "i" po dobu 2 s. Tým obnovíte továrenské nastavenia a na displeji sa zároveň objaví nápis "def-00". Potom sa vráťte na hlavnú stránku displeja. 11

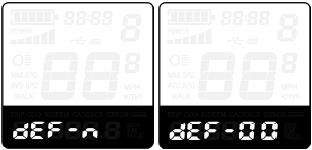

12 Rozhranie pre obnovu továrenského nastavenia Záruka kvality a rozsah záruky Záruka 1. Záruka platí iba na produkty používané bežným spôsobom v bežných podmienkach. 2. Záruka platí po dobu 24 mesiacov od zaslania alebo doručenia zákazníkovi. Prípady nespadajúce do rozsahu záruky Do rozsahu záruky nespadajú nasledujúce prípady: 1. Displej je zničený. 2. Poškodenie displeja bolo spôsobené nesprávnou inštaláciou alebo prevádzkou. 3. Plášť displeja bol poškodený mimo priestorov výrobného závodu. 4. Elektroinštalácia displeja je poškodená. 5. Po uplynutí záručnej lehoty. 12
