Kontrola skleněných výrobků

Transkript

1 Kontrola skleněných výrobků a související hardware Tomáš Gřeš, Zdeněk Šebestík ATEsystem s.r.o.

2 Služby pro průmysl Kamerové systémy pro kontrolu kvality Algoritmy pro zpracování obrazu Subdodávky systémů strojového vidění Individuální řešení na míru * Flexibilita * Spolehlivost * Profesionální přístup

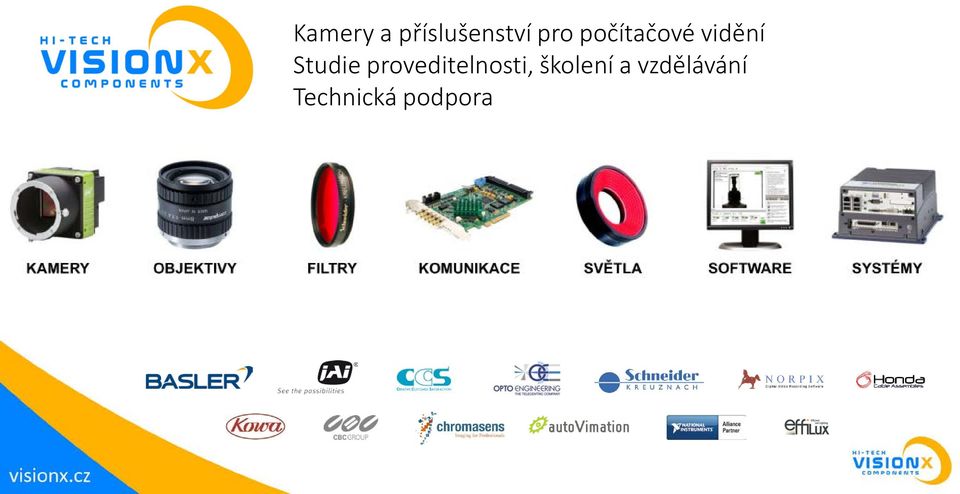

3 Kamery a příslušenství pro počítačové vidění Studie proveditelnosti, školení a vzdělávání Technická podpora

4 Novinky

5 Jsme oficiálními distributory průmyslových kamer Basler pro Českou republiku a Slovensko

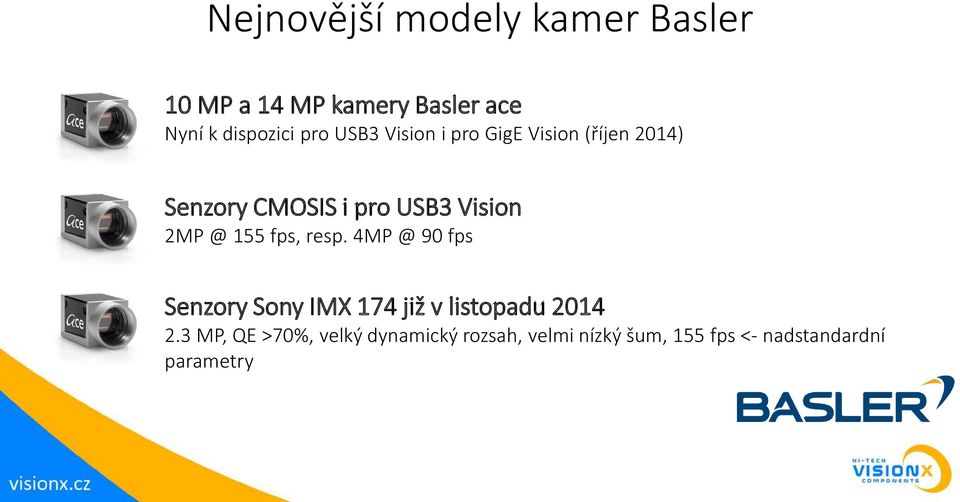

6 Nejnovější modely kamer Basler 10 MP a 14 MP kamery Basler ace Nyní k dispozici pro USB3 Vision i pro GigE Vision (říjen 2014) Senzory CMOSIS i pro USB3 Vision 155 fps, resp. 90 fps Senzory Sony IMX 174 již v listopadu MP, QE >70%, velký dynamický rozsah, velmi nízký šum, 155 fps <- nadstandardní parametry

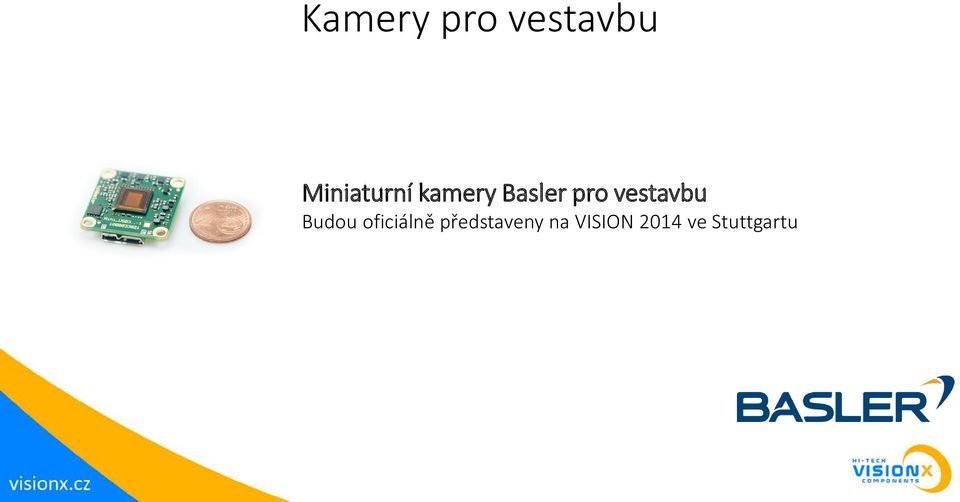

7 Kamery pro vestavbu Miniaturní kamery Basler pro vestavbu Budou oficiálně představeny na VISION 2014 ve Stuttgartu

8 Kamery pro vestavbu CMOS senzory 1.2 MP 2.0 MP HDTV 5.0 MP další budou následovat Připojení objektivu CS-mount S-mount (M12) Bez závitu

9 FPGA Obvyklé funkce USB3 Vision protokol Kamery pro vestavbu Trigger IO Digitální vstupy/výstupy USB3 konektor USB3 PHY Spolehlivý přenos dat Vyrovnávací buffer

10 Stali jsme se oficiálními distributory světel Effilux Sloupcová intenzívní světla Také pro řádkové kamery Velkoplošná plochá světla 10 x 10 cm až 1.0 x 1.5 m Backlight i plochý dome (s dírou) LED projektory vzorů Náhrada laserů Zdroje obrázků a informací:

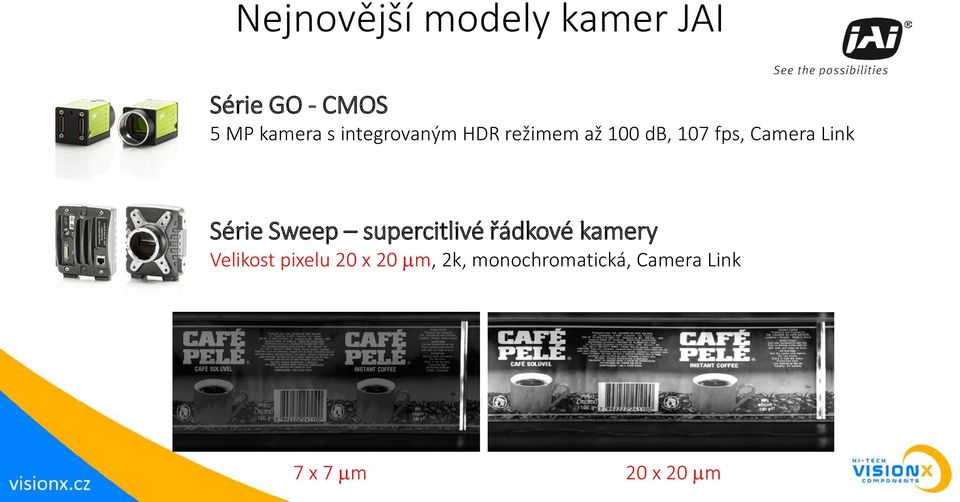

11 Nejnovější modely kamer JAI Série GO - CMOS 5 MP kamera s integrovaným HDR režimem až 100 db, 107 fps, Camera Link Série Sweep supercitlivé řádkové kamery Velikost pixelu 20 x 20 µm, 2k, monochromatická, Camera Link 7 x 7 µm 20 x 20 µm

12 Compact Vision System Připojení více kamer (USB2.0, GigE Vision) Digitální výstupy Sériová linka RS232, ethernet 1.6 GHz procesor Real-Time operační systém Výstup na monitor VGA Kvadraturní enkodér Programování: LabVIEW nebo Vision Builder

13 Kontrola skleněných výrobků

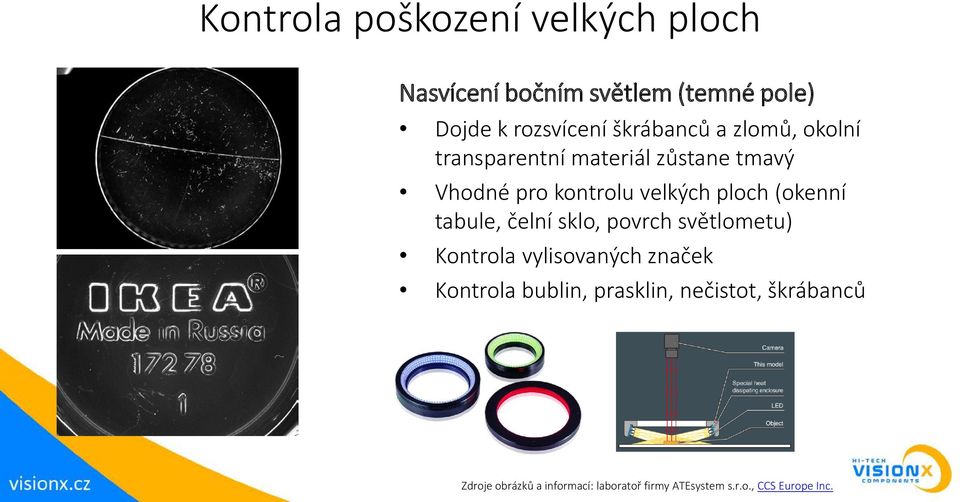

14 Kontrola poškození velkých ploch Nasvícení bočním světlem (temné pole) Dojde k rozsvícení škrábanců a zlomů, okolní transparentní materiál zůstane tmavý Vhodné pro kontrolu velkých ploch (okenní tabule, čelní sklo, povrch světlometu) Kontrola vylisovaných značek Kontrola bublin, prasklin, nečistot, škrábanců Zdroje obrázků a informací: laboratoř firmy ATEsystem s.r.o., CCS Europe Inc.

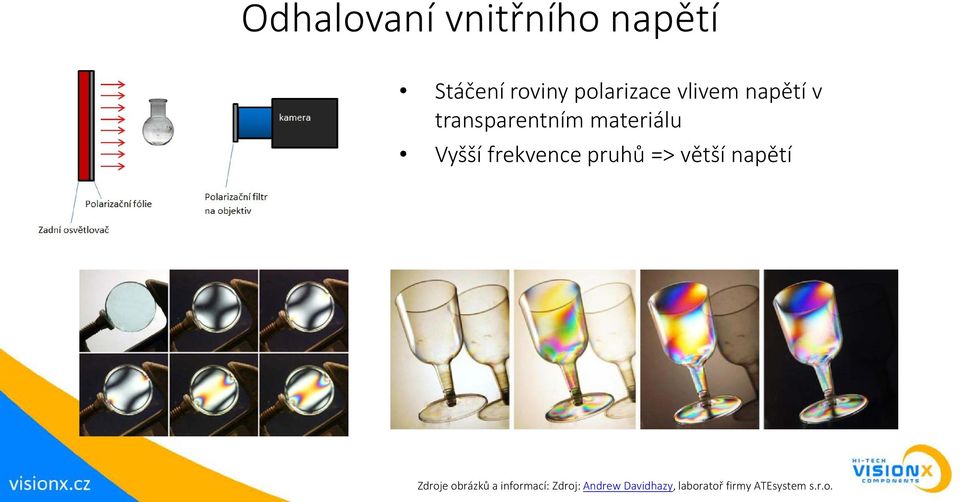

15 Odhalovaní vnitřního napětí Stáčení roviny polarizace vlivem napětí v transparentním materiálu Vyšší frekvence pruhů => větší napětí Zdroje obrázků a informací: Zdroj: Andrew Davidhazy, laboratoř firmy ATEsystem s.r.o.

16 Zvýraznění v UV oboru nm Kratší vlnová délka => přesnější měření Zvýraznění škrábanců a vnitřních mikroprasklin Povrch transparentních plastů (světlomety) Kontrola poškození průhledného laku Detekce lepidla, tmelu, špíny Zdroje obrázků a informací: laboratoř firmy ATEsystem s.r.o.

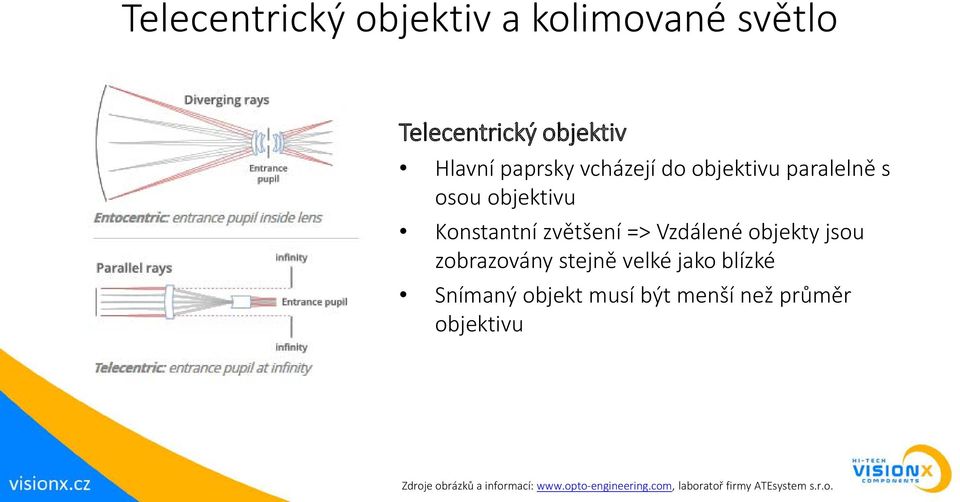

17 Telecentrický objektiv a kolimované světlo Telecentrický objektiv Hlavní paprsky vcházejí do objektivu paralelně s osou objektivu Konstantní zvětšení => Vzdálené objekty jsou zobrazovány stejně velké jako blízké Snímaný objekt musí být menší než průměr objektivu Zdroje obrázků a informací: laboratoř firmy ATEsystem s.r.o.

18 Telecentrický objektiv a kolimované světlo Kontrola kontur skleněného výrobku Perfektní rozlišení skla a okolí Do objektivu přichází pouze rovnoběžné paprsky Mimořádně vysoká přesnost měření Kontrola odštěpků, nedolití materiálu, prasklin Zdroje obrázků a informací: laboratoř firmy ATEsystem s.r.o.

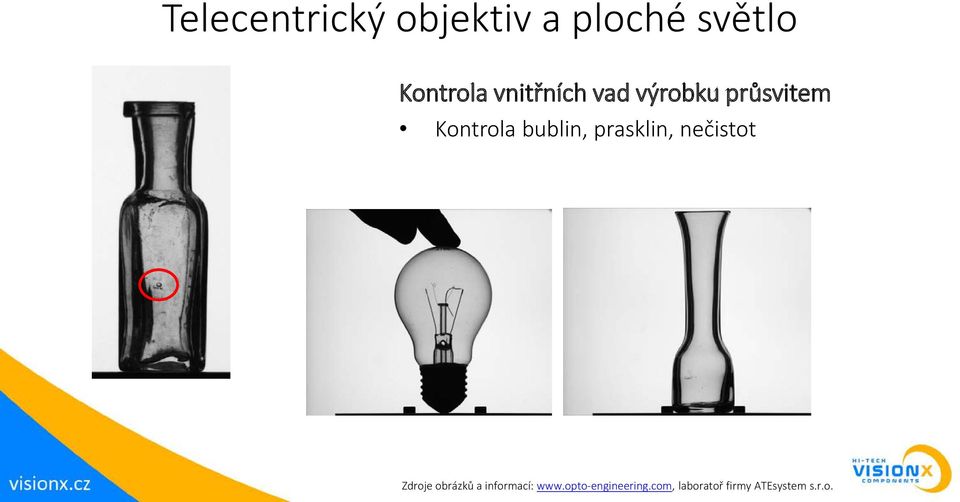

19 Telecentrický objektiv a ploché světlo Kontrola vnitřních vad výrobku průsvitem Kontrola bublin, prasklin, nečistot Zdroje obrázků a informací: laboratoř firmy ATEsystem s.r.o.

20 Průsvit vzorem Kontrola zakřivení skla Kontrola nerovností a přechodů Využití LCD pro generování vzoru Zdroje obrázků a informací: laboratoř firmy ATEsystem s.r.o.

21 Živá ukázka Zdroje obrázků a informací: laboratoř firmy ATEsystem s.r.o.

22 Našim partnerům

23 Testy a případové studie Ukázky kamer u zákazníka Zkoušky na zaslaných vzorcích Výběr vhodného typu nasvícení nebo filtru K dispozici přes 100 ks komponent Krátkodobé testy provádíme zdarma!

24 Zápůjčky kamer a komponent K dispozici přes 100 ks demo komponent skladem Možnost zapůjčení chybějící komponenty přímo výrobcem Zaškolení uživatele v rámci zápůjčky Telefonický/on-line support Zápůjčky jsou u nás zdarma!

25 Technická školení a popularizační semináře Základy strojového vidění Efektivní použití kamer Optika a způsoby zobrazení Výběr vhodného světla Nastavení vhodného algoritmu A mnoho dalších Témata na míru zájemcům!

26 Hledáme integrátory! Pomáháme se získáváním zakázek Propagujeme řešení našich zákazníků na seminářích, v newsletteru a v magazínech Success story v newsletteru dodavatelů Jsme prostředníkem mezi integrátory a koncovými zákazníky Poskytujeme nadstandardní podmínky Výhodná cenová politika Dlouhodobé zápůjčky a testy Možnost nákupu testovacích produktů za demo ceny Budujeme dlouhodobé vztahy založené na vzájemné důvěře!

27 Sestava na prodej za demo cenu!
