1 Systémy strojového vidění, automatizace, měření, testování Ing. Michal Harhaj, Ing. Tomáš Gřeš ATEsystem s.r.o.

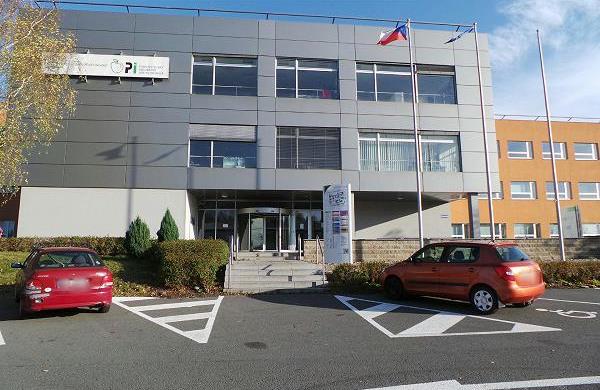

2 Systémy strojového vidění, automatizace, měření a testování Kdo jsme Firma založena v roce 2013 spol. s r. o., pouze vlastní kapitál 15 zaměstnanců Vazba na VŠB - Tech. univerzitu Ostrava Sídlo: Podnikatelský inkubátor v areálu VŠB TU Ostrava Soustřeďujeme odborníky s mnohaletou praxí v oblasti strojového vidění v průmyslu

3 Služby pro průmysl, výrobu a výzkum Kamerové systémy pro kontrolu kvality Subdodávky systémů strojového vidění Algoritmy pro zpracování obrazu Individuální řešení na míru * Flexibilita * Spolehlivost * Profesionální přístup

4 Kamery a příslušenství pro počítačové vidění Studie proveditelnosti, školení a vzdělávání Technická podpora

5 Systémy strojového vidění, automatizace, měření a testování Hlavní produkt Subdodávky kamerových a měřicích systémů pro výrobní a kontrolní zařízení a montážní linky Kdo jsou naši partneři Výrobci jednoúčelových strojů, testerů, automatů a produkčních linek

6 Systémy strojového vidění, automatizace, měření a testování Naši dodavatelé Jsme hrdým partnerem a systémovým integrátorem National Instruments naprostá většina aplikací je vytvořena v LabVIEW a souvisejících produktech mnohaleté zkušenosti se systémy NI návrh a realizace aplikace ve velmi krátkém čase a s nízkými náklady

7 Systémy strojového vidění, automatizace, měření a testování Proč právě my Jsme mladá dynamicky se rozvíjející firma sestávající z vysoce kvalifikovaných odborníků s dlouholetými zkušenostmi a pečlivým přístupem k práci Rychle reagujeme na požadavky zákazníků Jsme maximálně flexibilní Jsme vysoce motivovaní Vaší spokojeností

8 Novinky

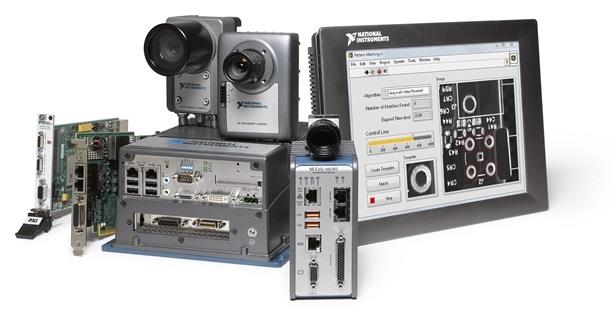

9 Partner National Instruments

10 Compact Vision System Univerzální kamerový systém 1.9 GHz Quad Core Intel Atom 4 GB RAM Komunikace a I/O 2x USB3 Vision Digitální I/O přímo napojené na FPGA Kvadraturní enkodér (RS-422) Sériový port VGA Platforma pro všechny typy kamer

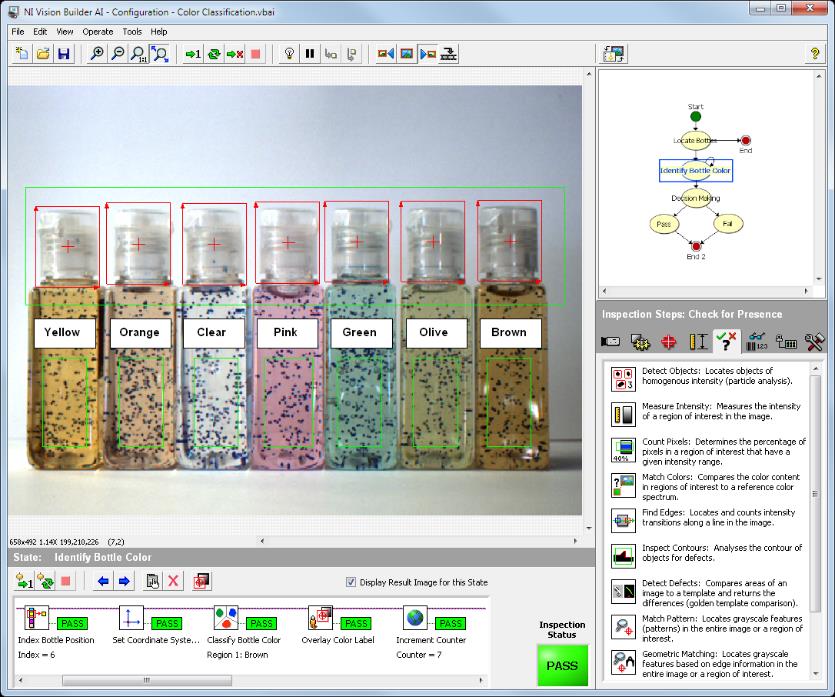

11 Vision Builder for Automated Inspection Univerzální kamerový systém Jednodušší úlohy, jednoduché rozhraní, žádné programování Velmi krátký čas pro konfiguraci testu! Připojení neomezeného počtu kamer Možnost ovládání DIO, komunikace s robotem, PLC, ethernet, Možnost doplnění vlastních kroků z LabVIEW Jeden algoritmus lze použít napříč platformami Smart Camera, CVS, EVS, PC.

12 Oficiální distributor

13 Basler dart - kamery pro vestavbu 99,- 27 mm 27 mm 5 gramů

14 Basler dart - kamery pro vestavbu Snímače CMOS 1.2 MP Global Shutter 2.0 MP (HDTV) 5.0 MP Rolling Shutter Komunikace USB 3.0 USB3 Vision Zpětně kompatibilní s USB2.0 2 digitální I/O S-mount (M12) Bez závitu C-mount

15 Barevný antialiasing

16 Omezení šumu

17 Embedded systémy 100% kompatibilní s NI-IMAQdx Ideální kombinace s embeded systémy National Instruments

18 Basler dart - Použití Laboratorní přístroje Automatizované laboratoře a mikroskopie Roboti a drony Terminály, informační kiosky Výrobní stroje a testery Dopravní prostředky 3D aplikace a stereo

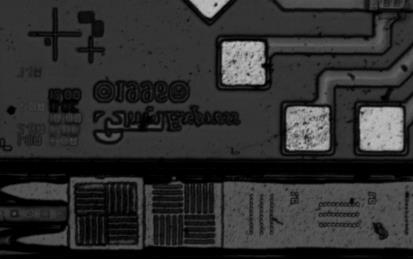

19 Oficiální distributor

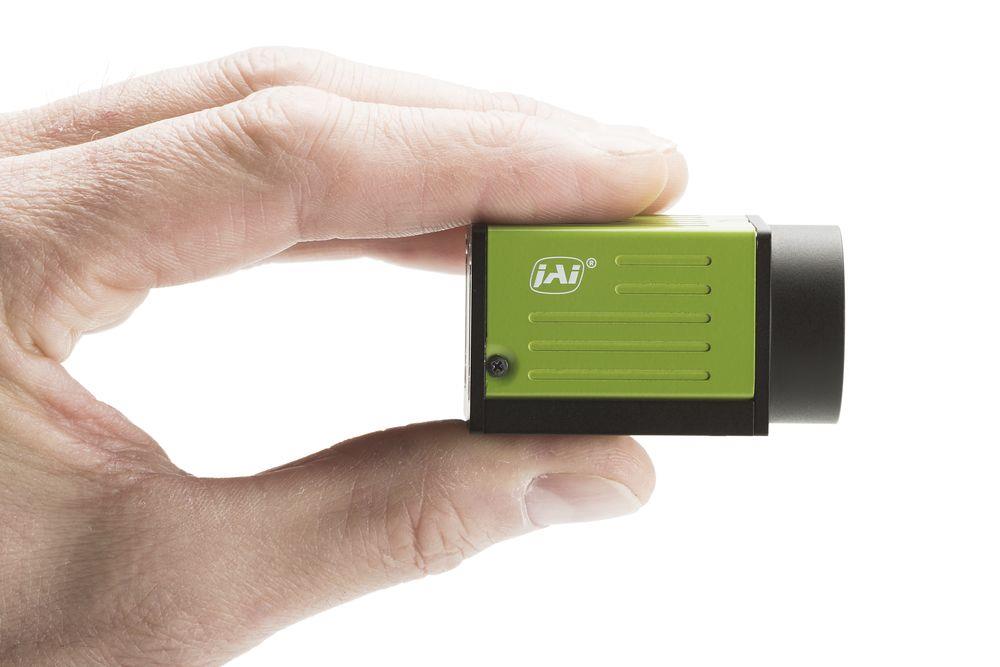

20 5 MP kamera JAI GO Snímač Anafocus CMOS 1 5 megapixelů, Global Shutter Až 107 sn/s (Camera link) Perfektní eliminace výrobních nepřesností a šumu senzoru HDR režim (monochormatická) Multi ROI Vynikající citlivost v NIR!!!

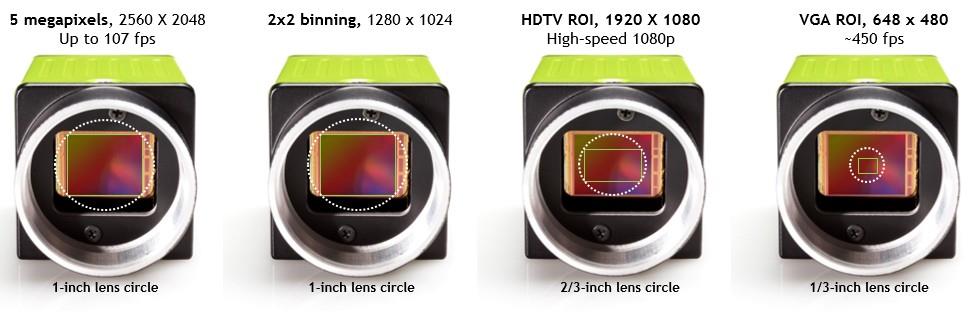

21 JAI GO Více kamer v jedné ROI Binning

22 JAI GO Multi ROI Přenášíme pouze důležité části obrazu Rychlejší zpracování (10x kratší čas ve Vision Builderu)

23 5 MP kamera JAI GO Knee Slope Dynamic Range 1 200% (~70 db) 2 400% (~80 db) 3 800% (~90 db) % (~100 db) Vysoký dynamický rozsah (HDR)

24 5 MP kamera JAI GO HDR Mode OFF HDR Mode Level 2 Vysoký dynamický rozsah (HDR)

25 5 MP kamera JAI GO HDR Mode OFF HDR Mode Level 4 Vysoký dynamický rozsah (HDR)

26 Kontrola skleněných výrobků

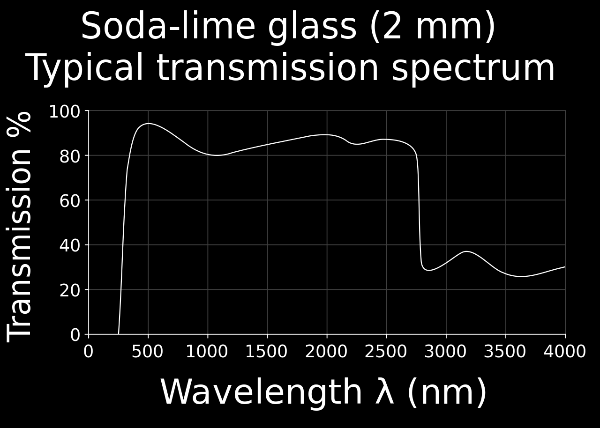

27 SNÍMÁNÍ TRANSPARENTNÍCH MATERIÁLŮ Co musíme brát v úvahu: Spektrální propustnost materiálu Vnitřní strukturu a průhlednost Odrazivost a povrchovou úpravu Hustotu materiálu a index lomu Zdroje obrázků a informací: laboratoř firmy ATEsystem s.r.o., CCS Europe Inc.

28 Kontrola poškození velkých ploch Nasvícení bočním světlem (temné pole) Dojde k rozsvícení škrábanců a zlomů, okolní transparentní materiál zůstane tmavý Vhodné pro kontrolu velkých ploch (okenní tabule, čelní sklo, povrch světlometu) Kontrola vylisovaných značek Kontrola bublin, prasklin, nečistot, škrábanců Zdroje obrázků a informací: laboratoř firmy ATEsystem s.r.o., CCS Europe Inc.

29 Odhalovaní vnitřního napětí Stáčení roviny polarizace vlivem napětí v transparentním materiálu Vyšší frekvence pruhů => větší napětí Zdroje obrázků a informací: Zdroj: Andrew Davidhazy, laboratoř firmy ATEsystem s.r.o.

30 VNITŘNÍ NAPĚTÍ V PLASTU Zdroje obrázků: laboratoř firmy ATEsystem s.r.o.

31 ZOBRAZENÍ V ULTRAFIALOVÉM OBORU Snímání kamerou: Kamera má upravený senzor, obvykle nemá mikročočky Spektrální citlivost CCD UV kamery obvykle nm Používá se pásmový filtr pro odstranění viditelného pásma Speciální optika Aspekty zobrazení v UV: Kratší vlnová délka => přesnější zobrazení a měření Zobrazení vlasových trhlin v materiálu Rozlišení materiálů absorbujících/reflektujících UV Zdroje obrázků a informací: laboratoř firmy ATEsystem s.r.o.

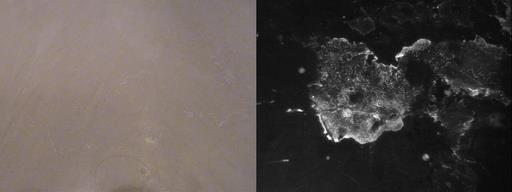

32 ZOBRAZENÍ V ULTRAFIALOVÉM OBORU Použití UV kamer: Povrch transparentních plastů (světlomety) Kontrola poškození průhledného laku Detekce lepidla, tmelu, špíny Zdroje obrázků a informací: laboratoř firmy ATEsystem s.r.o.

33 KONTROLA HLADINY/OBSAHU LAHVE Obvykle použití plochého zadního světla Barevné tekutiny v čiré lahvičce můžeme s výhodou prosvítit světlem komplementární barvy Hnědé sklo => červenou barvou Zelené sklo => zelenou barvou Zdroje obrázků a informací: laboratoř firmy ATEsystem s.r.o.

34 KONTROLA HLADINY Nesmísené tekutiny (olej + voda pro výrobu emulze) propouštějí nebo absorbují různé vlnové délky Halogenové světlo bez filtru Halogenové světlo + IR-CUT filtr Zdroje obrázků a informací: laboratoř firmy ATEsystem s.r.o.

35 Telecentrický objektiv a kolimované světlo Telecentrický objektiv Hlavní paprsky vcházejí do objektivu paralelně s osou objektivu Konstantní zvětšení => Vzdálené objekty jsou zobrazovány stejně velké jako blízké Snímaný objekt musí být menší než průměr objektivu Zdroje obrázků a informací: laboratoř firmy ATEsystem s.r.o.

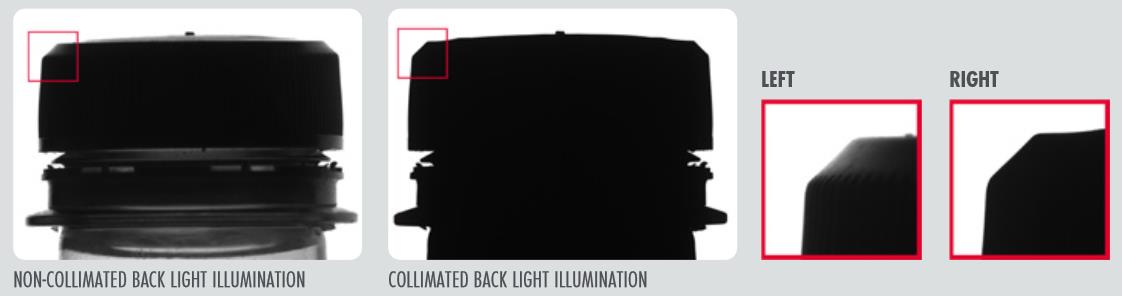

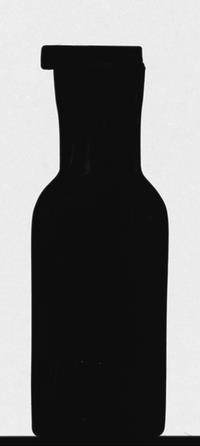

36 Telecentrický objektiv a kolimované světlo Kontrola kontur skleněného výrobku Perfektní rozlišení skla a okolí Do objektivu přichází pouze rovnoběžné paprsky Mimořádně vysoká přesnost měření Kontrola odštěpků, nedolití materiálu, prasklin Zdroje obrázků a informací: laboratoř firmy ATEsystem s.r.o.

37 Telecentrický objektiv a kolimované světlo Kontrola kontur skleněného výrobku Perfektní rozlišení skla a okolí Do objektivu přichází pouze rovnoběžné paprsky Mimořádně vysoká přesnost měření Kontrola odštěpků, nedolití materiálu, prasklin Zdroje obrázků a informací: laboratoř firmy ATEsystem s.r.o.

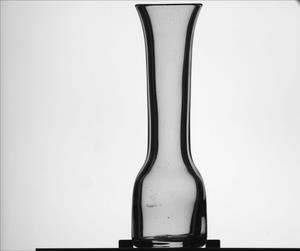

38 Telecentrický objektiv a ploché světlo Kontrola vnitřních vad výrobku průsvitem Kontrola bublin, prasklin, nečistot Zdroje obrázků a informací: laboratoř firmy ATEsystem s.r.o.

39 Průsvit vzorem Kontrola zakřivení skla Kontrola nerovností a přechodů Využití LCD pro generování vzoru Zdroje obrázků a informací: laboratoř firmy ATEsystem s.r.o.

40 Živá ukázka Měření kontur a detekce vad telecentrickým objektivem Objektiv a osvětlovač Opto Engineering Aplikace ve Vision Builderu for AI Zdroje obrázků a informací: laboratoř firmy ATEsystem s.r.o.

41 Našim partnerům

42 Testy a případové studie Ukázky kamer u zákazníka Zkoušky na zaslaných vzorcích Výběr vhodného typu nasvícení nebo filtru K dispozici přes 100 ks komponent Krátkodobé testy provádíme zdarma!

43 Technická školení a popularizační semináře Základy strojového vidění Efektivní použití kamer Optika a způsoby zobrazení Výběr vhodného světla Nastavení vhodného algoritmu A mnoho dalších Témata na míru zájemcům!

44 Hledáme integrátory! Pomáháme se získáváním zakázek Propagujeme řešení našich zákazníků na seminářích, v newsletteru a v magazínech Success story v newsletteru dodavatelů Jsme prostředníkem mezi integrátory a koncovými zákazníky Poskytujeme nadstandardní podmínky Výhodná cenová politika Dlouhodobé zápůjčky a testy Možnost nákupu testovacích produktů za demo ceny Budujeme dlouhodobé vztahy založené na vzájemné důvěře!

45 Mnohem více na Díky za Vaši pozornost! Ing. Tomáš Gřeš, Zdeněk Šebestík, ATEsystem s.r.o.,
