RYOBI / 752P / 754 / 754P / 755 / 755P / 756 / 756P / 758P / 7510P

Transkript

1 RYOBI / 752P / 75 / 75P / 755 / 755P / 756 / 756P / 758P / 7510P Ofsetový tiskový stroj formátu B2 Model na obrázku je vyobrazen s opčními doplňky RYOBI 750 GRAPHIC SYSTEMS DIVISION: UKAI-CHO, FUCHU, HIROSHIMA , JAPAN TEL , FAX Domovská stránka RYOBI

2 RYOBI 750 RYOBI 752/752P Dvoubarvový ofsetový tiskový stroj formátu B2 RYOBI 75/75P Čtyřbarvový ofsetový tiskový stroj formátu B2 RYOBI 755/755P Pětibarvový ofsetový tiskový stroj formátu B2 RYOBI 756/756P Šestibarvový ofsetový tiskový stroj formátu B2 RYOBI 758P Osmibarvový ofsetový tiskový stroj formátu B2 RYOBI 7510P Desetibarvový ofsetový tiskový stroj formátu B2 Od svého uvedení na trh získaly stroje RYOBI řady 750, pro svoji vynikající kvalitu a provozní parametry, celosvětovou reputaci, která přinesla vyšší tržby a vyšší ziskovost mnoha tiskáren. Stroje řady RYOBI 750 jsou vybaveny nejpokročilejší technologií společnosti RYOBI a proto nabízejí větší rozměry tisku, dokonalejší automatizaci a nejnovější systémy šetřící lidskou práci. Stroj RYOBI řady 750 je ideálním partnerem chcete-li rozšířit svoje podnikání na vzkvétajícím trhu tisku malých rozmanitých zakázek. RYOBI WIDE VISION Širší perspektiva k realizaci nových možností RYOBI 756 (Typ 6-E: Šestibarvový stroj s lakovací jednotkou a UV vytvrzovací jednotkou) Model na obrázku je vyobrazen s opčními doplňky

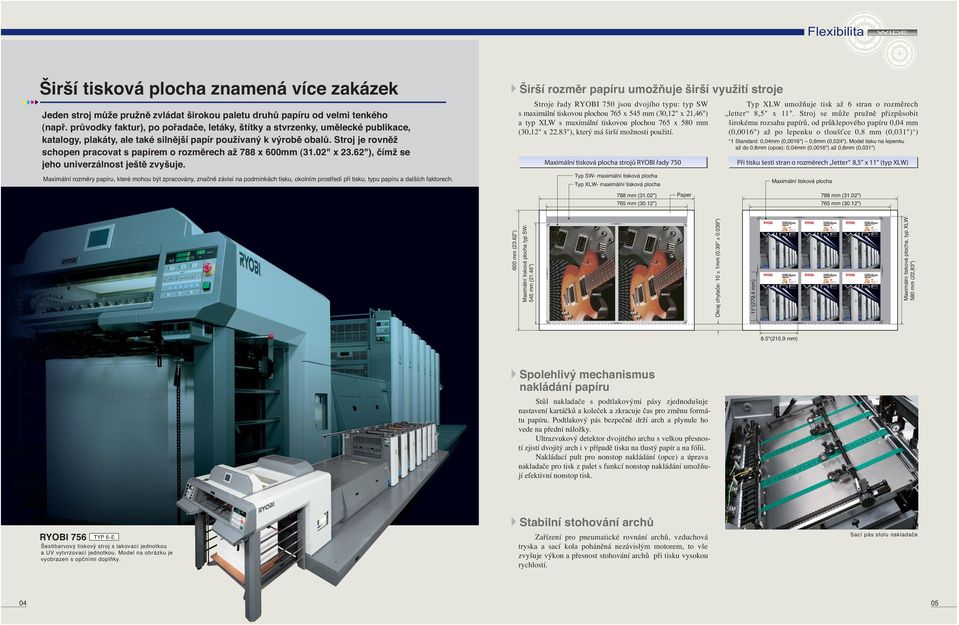

3 Flexibilita Širší tisková plocha znamená více zakázek Jeden stroj může pružně zvládat širokou paletu druhů papíru od velmi tenkého (např. průvodky faktur), po pořadače, letáky, štítky a stvrzenky, umělecké publikace, katalogy, plakáty, ale také silnější papír používaný k výrobě obalů. Stroj je rovněž schopen pracovat s papírem o rozměrech až 788 x 600mm (31.02" x 23.62"), čímž se jeho univerzálnost ještě zvyšuje. Maximální rozměry papíru, které mohou být zpracovány, značně závisí na podmínkách tisku, okolním prostředí při tisku, typu papíru a dalších faktorech. Širší rozměr papíru umožňuje širší využití stroje Stroje řady RYOBI 750 jsou dvojího typu: typ SW s maximální tiskovou plochou 765 x 55 mm (30,12" x 21,6") a typ XLW s maximální tiskovou plochou 765 x 580 mm (30,12" x 22.83"), který má širší možnosti použití. Maximální tisková plocha strojů RYOBI řady 750 Typ SW- maximální tisková plocha Typ XLW- maximální tisková plocha 788 mm (31.02") 765 mm (30.12") Paper Typ XLW umožňuje tisk až 6 stran o rozměrech letter 8,5" x 11". Stroj se může pružně přizpůsobit širokému rozsahu papírů, od průklepového papíru 0,0 mm (0,0016") až po lepenku o tloušťce 0,8 mm (0,031") * ) *1 Standard: 0,0mm (0,0016") 0,6mm (0,02"). Model tisku na lepenku až do 0,8mm (opce): 0,0mm (0,0016") až 0,8mm (0,031") Při tisku šesti stran o rozměrech letter 8,5" x 11" (typ XLW) Maximální tisková plocha 788 mm (31.02") 765 mm (30.12") 600 mm (23.62") Maximální tisková plocha typ SW: 55 mm (21.6") Okraj chytače: 10 ± 1mm (0.39" ± 0.039") 11"(279. mm) Maximální tisková plocha, typ XLW: 580 mm (22,83") 8.5"(215.9 mm) Spolehlivý mechanismus nakládání papíru Stůl nakladače s podtlakovými pásy zjednodušuje nastavení kartáčků a koleček a zkracuje čas pro změnu formátu papíru. Podtlakový pás bezpečně drží arch a plynule ho vede na přední náložky. Ultrazvukový detektor dvojitého archu s velkou přesností zjistí dvojitý arch i v případě tisku na tlustý papír a na fólii. Nakládací pult pro nonstop nakládání (opce) a úprava nakladače pro tisk z palet s funkcí nonstop nakládání umožňují efektivní nonstop tisk. RYOBI 756 TYP 6-E Šestibarvový tiskový stroj s lakovací jednotkou a UV vytvrzovací jednotkou. Model na obrázku je vyobrazen s opčními doplňky. Stabilní stohování archů Zařízení pro pneumatické rovnání archů, vzduchová tryska a sací kola poháněná nezávislým motorem, to vše zvyšuje výkon a přesnost stohování archů při tisku vysokou rychlostí. Sací pás stolu nakladače 0 05

4 Produktivita Efektivní změna zakázky zvyšuje rentabilitu. Společnost RYOBI věří, že zkrácení přípravného času při změně zakázky včetně výměny papíru, čištění, výměny desky, nastavení soutisku a barev je klíčem ke zvýšení provozní rychlosti a zvýšení ziskovosti. Porovnání přípravného času u osmibarvového stroje V průběhu automatické výměny desky může obsluhující pracovník využít čas k přípravě další zakázky, např. může nastavit nakládací a vykládací sekci, což do značené míry zkrátí přípravný čas, čímž se zvýší produktivita. (Poznámka): Data zobrazená napravo se mohou změnit v závislosti na podmínkách tisku, prostředí v němž tisk probíhá a zkušenostech obsluhy. Program vybarvování Ryobi pro rychlé nastavení tisku Ryobi Program vybarvování byl vylepšen. Ryobi Program vybarvování automaticky nastavuje konverzní křivku pro každou barvu podle hodnot plošného pokrytí obrazu vypočtených v prepressu. Pomocí konverzních křivek se řídí nastavení barev, otáčky duktoru i počet kontaktů lízače tak, aby bylo zaručeno optimální množství barvy. RYOBI 758P Semi-RPC Úkoly provedeny souběžně RYOBI 758P Full-RPC Úkoly provedeny souběžně Čištění ofsetového potahu 0 5 min. 10 min. 15 min. Nastavení vedení na straně nakladače a vykladače, nastavení bočního vedení Vývojový diagram barevníkového programu RYOBI Na válcích není barva Hnětení barvy Po 2. úloze 1. úloha Nastavení počtu hotových tisků Korekce dávkování Úprava množství barvy na válcích Začátek dávkování Minimální množství barvy přivedené na válce *1:Pouze pro stroje s RYOBI PDS-E / AUTO/RYOBI PDS-E Měření denzity na vytištěném archu a vložení dat *1 Přednastavení dávkování Automatická dodávka barvy podle obrazu Kratší doba přípravy Předběžné nastavení tlaku tlakového válce, nastavení stolu nakladače (s podtlakovými pásy) Nakládání stohu papíru atd. Výměna desky Inteligentní ukončení dávkování Barva na válcích se vrací k rovnoměrnému stavu Tisková produkce ovládání funkce dávkování barvy pro malé obrázky Tisk se zahajuje automaticky Zařízení pro dálkové ovládání soutisku desky Tento systém umožní obsluze provádět drobné seřízení obrazu (obvodové, stranové, příčné) z ovládacího pultu PCS-G. Seřizování je možno provádět s krokem 0,01 mm (0,000 ) v rozsahu ± 1,0 mm* (0,039 ) obvodově, ± 2,0 mm (0,079 ) stranově a ± 0,20 mm (0,008 ) příčně (na minimální tiskové ploše). *752P/75P/755P/756P/758P/7510P: ±2 mm (0.079") Přednastavení formátu archu a tiskového tlaku (opce) Stroj RYOBI řady 750 umožňuje obsluhujícímu pracovníkovi zadat předvolené hodnoty rozměrů archů a jejich tloušťky pomocí dotykového displeje. Je možno předem nastavit polohy bočních stohovačů, nakládací hlavy a vykládací sekce a boční náložky. Navíc je k dispozici systém pro přednastavení tiskového tlaku. Poznámka: Systém předběžného nastavení boční náložky se dodává jako standardní výbava. Jako zvláštní výbava jsou k dodání systémy pro předběžné nastavení nakládací hlavy, vykladače a tiskového tlaku. (Systém předběžného nastavení tiskového tlaku zahrnuje programově řízenou funkci čištění tlakového válce), Plně automatický systém výměny desky Ryobi Full-RPC (opce) Plně automatický systém výměny desky Ryobi Full-RPC (opce) Poloautomatický systém výměny desky Ryobi Semi-RPC S plně automatickým systémem výměny desky RYOBI Full-RPC se zcela automaticky provádí instalace i vyjmutí desky postupně na všech tiskových jednotkách jedinou operací pomocí tlačítka na displeji dotykového panelu RYOBI-PCS-G, takže obsluhující pracovník nemusí provádět všechny úkony spojené s výměnou desky. Systém Full-RPC potřebuje jen asi min 30 s k výměně desek u osmibarvového tiskového stroje. Přitom je vyloučena lidská chyba a výměna desek je přesnější. Poloautomatický systém výměny desky RYOBI Semi-RPC se dodává jako standard. Umožňuje rychlejší a přesnější výměnu desky. Obsluhující pracovník jen usadí desku na polohovací čepy a stiskne tlačítko. Oba systémy, Full-RPC a Semi-RPC, nepotřebují ohýbat přední nebo zadní okraj. Zařízení pro automatická čištění Různá zařízení pro automatické čištění řady RYOBI 750 (automatické čištění ofsetového potahu, automatické čištění tlakového válce (opce), automatické čištění barevníkového válce (opce)) redukují potřebný čas a zmenšují úsilí vynakládané při čištění a při změnách barev a obsluhující pracovník není vystaven takové zátěži. Systém řízení tisku RYOBI PCS-G na vykladačové straně stroje umožňuje obsluze každé zařízení vypnout a zapnout a také zvolit způsob čištění podle toho, co je potřeba. Automatický systém čištění ofsetového potahu 06 07

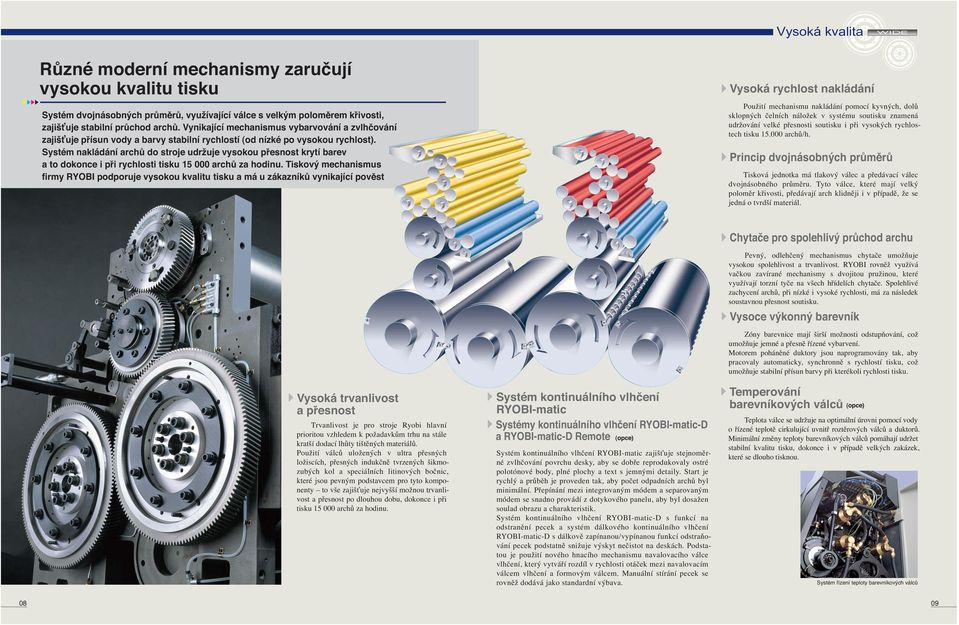

5 Vysoká kvalita Různé moderní mechanismy zaručují vysokou kvalitu tisku Systém dvojnásobných průměrů, využívající válce s velkým poloměrem křivosti, zajišťuje stabilní průchod archů. Vynikající mechanismus vybarvování a zvlhčování zajišťuje přísun vody a barvy stabilní rychlostí (od nízké po vysokou rychlost). Systém nakládání archů do stroje udržuje vysokou přesnost krytí barev a to dokonce i při rychlosti tisku archů za hodinu. Tiskový mechanismus firmy RYOBI podporuje vysokou kvalitu tisku a má u zákazníků vynikající pověst Vysoká rychlost nakládání Použití mechanismu nakládání pomocí kyvných, dolů sklopných čelních náložek v systému soutisku znamená udržování velké přesnosti soutisku i při vysokých rychlostech tisku archů/h. Princip dvojnásobných průměrů Tisková jednotka má tlakový válec a předávací válec dvojnásobného průměru. Tyto válce, které mají velký poloměr křivosti, předávají arch klidněji i v případě, že se jedná o tvrdší materiál. Vysoká trvanlivost a přesnost Trvanlivost je pro stroje Ryobi hlavní prioritou vzhledem k požadavkům trhu na stále kratší dodací lhůty tištěných materiálů. Použití válců uložených v ultra přesných ložiscích, přesných indukčně tvrzených šikmozubých kol a speciálních litinových bočnic, které jsou pevným podstavcem pro tyto komponenty to vše zajišťuje nejvyšší možnou trvanlivost a přesnost po dlouhou dobu, dokonce i při tisku archů za hodinu. Systém kontinuálního vlhčení RYOBI-matic Systémy kontinuálního vlhčení RYOBI-matic-D a RYOBI-matic-D Remote (opce) Systém kontinuálního vlhčení RYOBI-matic zajišťuje stejnoměrné zvlhčování povrchu desky, aby se dobře reprodukovaly ostré polotónové body, plné plochy a text s jemnými detaily. Start je rychlý a průběh je proveden tak, aby počet odpadních archů byl minimální. Přepínání mezi integrovaným módem a separovaným módem se snadno provádí z dotykového panelu, aby byl dosažen soulad obrazu a charakteristik. Systém kontinuálního vlhčení RYOBI-matic-D s funkcí na odstranění pecek a systém dálkového kontinuálního vlhčení RYOBI-matic-D s dálkově zapínanou/vypínanou funkcí odstraňování pecek podstatně snižuje výskyt nečistot na deskách. Podstatou je použití nového hnacího mechanismu navalovacího válce vlhčení, který vytváří rozdíl v rychlosti otáček mezi navalovacím válcem vlhčení a formovým válcem. Manuální stírání pecek se rovněž dodává jako standardní výbava. Chytače pro spolehlivý průchod archu Pevný, odlehčený mechanismus chytače umožňuje vysokou spolehlivost a trvanlivost. RYOBI rovněž využívá vačkou zavírané mechanismy s dvojitou pružinou, které využívají torzní tyče na všech hřídelích chytače. Spolehlivé zachycení archů, při nízké i vysoké rychlosti, má za následek soustavnou přesnost soutisku. Vysoce výkonný barevník Zóny barevnice mají širší možnosti odstupňování, což umožňuje jemné a přesně řízené vybarvení. Motorem poháněné duktory jsou naprogramovány tak, aby pracovaly automaticky, synchronně s rychlostí tisku, což umožňuje stabilní přísun barvy při kterékoli rychlosti tisku. Temperování barevníkových válců (opce) Teplota válce se udržuje na optimální úrovni pomocí vody o řízené teplotě cirkulující uvnitř roztěrových válců a duktorů. Minimální změny teploty barevníkových válců pomáhají udržet stabilní kvalitu tisku, dokonce i v případě velkých zakázek, které se dlouho tisknou. Systém řízení teploty barevníkových válců 08 09

6 Digitální workflow Optimalizované digitální workflow Vám umožňuje úplnou kontrolu nad výrobou a kvalitou. RYOBI věří, že optimalizované digitální workflow je klíčem k přežití v tiskařském průmyslu, jelikož umožňuje hladké propojení mezi přípravou tisku, tiskem a post-press operacemi. Stejně tak umožňuje soustavné řízení pomocí CIP/JDF systému řízení informací pro zpracování všech operací od příjmu objednávek až po dodání. Software Ink Volume Setter Software Ink Volume Setter-CIP Propojovací software MIS (opce) (opce) Data plošného pokrytí vypočítává software zvaný Ink Volume Setter (systém nastavení množství barvy) (opce) pomocí dat PostScript, vytvořených na počítači Macintosh 1), nebo Windows 2), která se pak v systému RYOBI PCS-G konvertují do nastavení otevření barevnicových zón. Software Ink Volume Setter CIP (PPF) (opce) umožňuje vypočítat ze souborů PPF hodnoty otevření barevnicových zón. Efektivní využití předtiskových dat může výrazně zredukovat pracnost při nastavování otevření barevnicových zón před zahajením tisku. *1: Macintosh je registrovaná obchodní značka Apple Computer Inc. *2: Windows je registrovaná obchodní značka Microsoft Corporation v USA a jiných zemích (pro CIP-JDF) (opce) Propojovací software MIS spojuje kompatibilní řídicí systém CIP-JDF a tiskové stroje RYOBI za účelem řízení tiskového procesu z MIS (Management Information System). Propojovací software MIS pro CIP-JDF umožňuje skutečnou datovou výměnu s použitím dat ve formátu CIP- Vysoce přesná děrovačka desek RYOBI RP70-25AUTO/RYOBI RP780-25M (opce) CCD kamera snímá soutiskové značky na desce a zobrazuje je na monitorech centra. Kontrolou na monitorech lze pomocí volicích kotoučů provést vertikální, stranové a diagonální mikronastavení, což zaručuje přesné děrování desky pákou. Jako opce je k dispozici RYOBI RP70-25Auto, umožňující plně automatické sériové děrování. RYOBI RP780-25M JDF pro shromažďování údajů o stavu zakázky (včetně názvu zakázky, počtu vytištěných archů, formátu papíru) a dat o produkci (zahrnuje čas začátku tisku, konečný čas a počet vytištěných archů) mezi MIS a řídicím systémem RYOBI PCS-G. PS data PPF soubor (CIP3/CIP) RYOBI PDS řídí celkem 6 tiskových strojů (2 standardně, jako opci) Software pro nastavení množství barvy (pro PS) Software pro nastavení množství barvy CIP Systém řízení tisku RYOBI PCS-G Model na obrázku je vyobrazen s opčními doplňky RYOBI PDS / PDS-E AUTO / PDS-E Systém řízení optické hustoty tisku Přenáší opravená data pro barvy Tento systém je schopen řídit vše co s tiskem souvisí, od přípravy přes vlastní tisk, včetně výměny papíru, čištění, nastavení k tisku, soutisku, nastavení barev, řízení vlhčení i jiných operací. DEMIA SÍŤ (data plošného pokrytí obrazu) Spektrofotometr měří kontrolní proužek vytištěného archu (Pro PDS-E AUTO/PDS-E se používá densitometr) Systém řízení denzity tisku (opce) RYOBI PDS, PDS E-AUTO, PDS-E MIS Disketa (data plošného pokrytí obrazu) Systém kontroly tisku RYOBI PCS-G Systém řízení optické hustoty tisku RYOBI PDS, PDS E-AUTO, PDS-E měří kontrolní barevný proužek na vytištěném archu spektrofotometrem pomocí Údaje o stavu zakázky speciálních čidel (systémy PDS E-AUTO a PDS-E využívají denzitometr). Vypočítají se hodnoty potřebné ke korekci denzit tak, aby odpovídaly Údaje o výsledku zakázky denzitám na kontrolním archu (OK archu). Tyto hodnoty slouží jako zpětná MIS Software pro propojení na MIS vazba pro RYOBI PCS-G, který na jejich základě vhodně nastaví otevření (Management Information System) (pro CIP-JDF) barevnicových zón. Řízení kvality, které dříve záviselo na lidských zkušenostech Pro více informací o produktu MIS, kotaktujte prosím svého obchodního zástupce. RYOBI PDS-E AUTO a intuici, je nyní založeno na přesných číselných hodnotách, což přispívá k rovnoměrné kvalitě tisku

7 Inline lakování Zvýšení produktivity a přidaná hodnota Inline lakovací jednotka zvyšuje produktivitu a přidává hodnotu tím, že umožňuje lakování disperzním nebo UV lakem. Je možné si vybrat z řady sušicích jednotek, které pomáhají zkrátit dodací lhůty, zvýšit přidanou hodnotu tiskových zakázek a rozšířit výrobní možnosti Inline lakovací systém Pomocí odstavitelné lakovací jednotky je možno provádět inline lakování disperzním lakem nebo UV lakem. Vytištěný materiál má pak vyšší hodnotu (ochrana povrchu, lesklý vzhled) a tento systém rovněž zkracuje dobu sušení a následně i dobu dodání. Univerzální upínací systém umožňuje upnout buď potah s hliníkovou lištou nebo nylonovou desku připojenou ke kovové desce, umožňující parciální nebo celoplošné lakování. V průběhu tisku toto zařízení umožňuje snadné seřízení soutisku (obvodové, stranové, příčné), což značně zjednodušuje lakování vybraných míst. Jestliže se lakovací systém nepoužívá, je možno celý lakovací válec a aniloxový válec snadno posunout nahoru pouhým stisknutím tlačítka a zabránit tak kontaktu s archem. Bezpečnostní přepážka mezi hlavní tiskovou jednotkou stroje a lakovacím válcem umožňuje provádět údržbu (jako je čištění lakovacího válce nebo montážních konzol), dokonce i za provozu tiskového stroje. To umožňuje rychlejší přechod k tisku další zakázky. Modely s lakovacími jednotkami nabízejí možnost volby systému rakle otevřeného typu (standardní výbava) nebo jako opci komorový typ rakle, která se nastavuje a čistí automaticky. Praktické příklady tisku s použitím UV vytvrzovací jednotky Silver Lakovací systém s komorovou raklí (opce) 6 (1) Aniloxový válec (2) Lakovací válec (3) Infračervená sušička () (5) Odsávání vzduchu (6) Vodou chlazená deska na straně vykladače mezisušení nad tlakovým válcem Tisk s metalickým efektem Metal FX nebo tisk na metalizovaný papír mezisušení se montuje nad tlakový válec první jednotky. UV Gloss varnish Overprint varnish Různé sušicí jednotky pro tisk s vysokou přidanou hodnotou Ve vykladačové sekci může být instalována jednotka infračerveného sušení a/nebo. UV vytvrzovací jednotka mezisušení může být instalována nad zásobní válec nebo může být instalována nad tlakový válec každé jednotky. Kombinace lakovací jednotky s těmito UV vytvrzovacími jednotkami zajišťuje nejen rychlé sušení pro kratší dobu dodávky, ale také umožňuje tisk s vysokou přidanou hodnotou, jako je tisk na folii, metalizovaný papír a na jiná neabsorbující media, stejně jako tzv. chemickou ražbu nebo lentikulární tisk (s prostorovým efektem). mezisušení nad přestavitelným obracecím zařízením mezisušení nad tlakovým válcem na straně vykladače na straně vykladače mezisušení nad tlakovým válcem I mezisušení nad tlakovým válcem Chemická ražba mezisušení je instalována nad tlakovým válcem páté jednotky Tisk na průhlednou folii nebo lentikulární tisk mezisušení je instalována nad tlakovým válcem čtvrté a páté jednotky Metal FX je registrovaná obchodní značka Metal FX Technology Limited

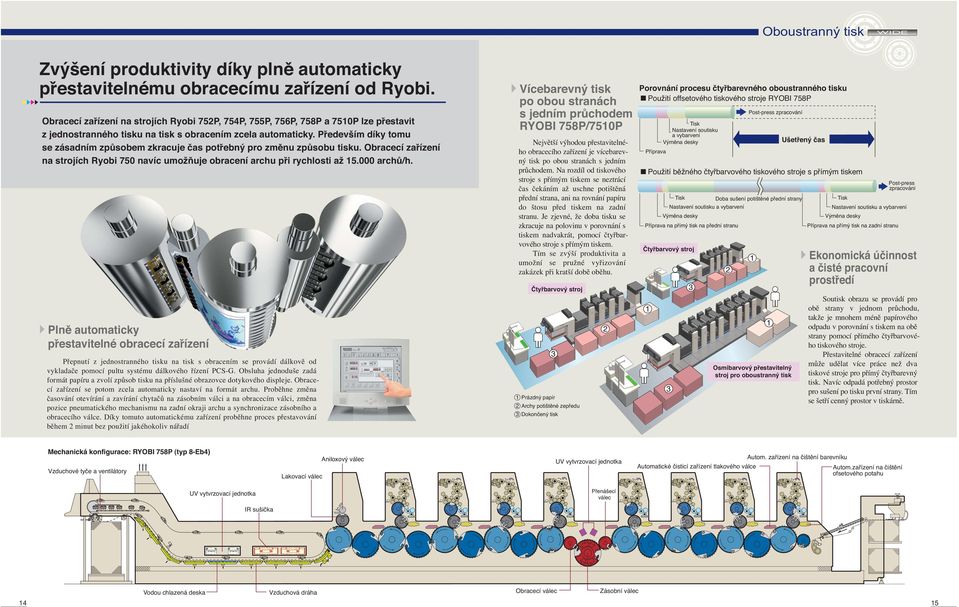

8 Oboustranný tisk Zvýšení produktivity díky plně automaticky přestavitelnému obracecímu zařízení od Ryobi. Obracecí zařízení na strojích Ryobi 752P, 75P, 755P, 756P, 758P a 7510P lze přestavit z jednostranného tisku na tisk s obracením zcela automaticky. Především díky tomu se zásadním způsobem zkracuje čas potřebný pro změnu způsobu tisku. Obracecí zařízení na strojích Ryobi 750 navíc umožňuje obracení archu při rychlosti až archů/h. Plně automaticky přestavitelné obracecí zařízení Přepnutí z jednostranného tisku na tisk s obracením se provádí dálkově od vykladače pomocí pultu systému dálkového řízení PCS-G. Obsluha jednoduše zadá formát papíru a zvolí způsob tisku na příslušné obrazovce dotykového displeje. Obracecí zařízení se potom zcela automaticky nastaví na formát archu. Proběhne změna časování otevírání a zavírání chytačů na zásobním válci a na obracecím válci, změna pozice pneumatického mechanismu na zadní okraji archu a synchronizace zásobního a obracecího válce. Díky tomuto automatickému zařízení proběhne proces přestavování během 2 minut bez použití jakéhokoliv nářadí Vícebarevný tisk po obou stranách s jedním průchodem RYOBI 758P/7510P Největší výhodou přestavitelného obracecího zařízení je vícebarevný tisk po obou stranách s jedním průchodem. Na rozdíl od tiskového stroje s přímým tiskem se neztrácí čas čekáním až uschne potištěná přední strana, ani na rovnání papíru do štosu před tiskem na zadní stranu. Je zjevné, že doba tisku se zkracuje na polovinu v porovnání s tiskem nadvakrát, pomocí čtyřbarvového stroje s přímým tiskem. Tím se zvýší produktivita a umožní se pružné vyřizování zakázek při kratší době oběhu. Čtyřbarvový stroj 3 1 Prázdný papír 2 Archy potištěné zepředu 3 Dokončený tisk 2 Porovnání procesu čtyřbarevného oboustranného tisku Použití offsetového tiskového stroje RYOBI 758P Příprava Tisk Nastavení soutisku a vybarvení Výměna desky Tisk Doba sušení potištěné přední strany Nastavení soutisku a vybarvení Výměna desky Příprava na přímý tisk na přední stranu Čtyřbarvový stroj 1 Post-press zpracování Osmibarvový přestavitelný stroj pro oboustranný tisk Ušetřený čas Použití běžného čtyřbarvového tiskového stroje s přímým tiskem Tisk Nastavení soutisku a vybarvení Výměna desky Příprava na přímý tisk na zadní stranu Post-press zpracování Ekonomická účinnost a čisté pracovní prostředí Soutisk obrazu se provádí pro obě strany v jednom průchodu, takže je mnohem méně papírového odpadu v porovnání s tiskem na obě strany pomocí přímého čtyřbarvového tiskového stroje. Přestavitelné obracecí zařízení může udělat více práce než dva tiskové stroje pro přímý čtyřbarevný tisk. Navíc odpadá potřebný prostor pro sušení po tisku první strany. Tím se šetří cenný prostor v tiskárně. Mechanická konfigurace: RYOBI 758P (typ 8-Eb) Vzduchové tyče a ventilátory Lakovací válec Aniloxový válec Autom. zařízení na čištění barevníku Automatické čisticí zařízení tlakového válce Autom.zařízení na čištění ofsetového potahu Přenášecí válec IR sušička Vodou chlazená deska Vzduchová dráha Obracecí válec Zásobní válec 1 15

9 Široká paleta konfigurací vyhovuje různorodým potřebám Různorodé konfigurace Tabulka konfigurací: RYOBI 75 / 755 / 756 Tabulka konfigurací: RYOBI 75P / 755P / 756P Tabulka konfigurací: RYOBI 758P / 7510P Typ* 1 Počet tiskových jednotek Typ vykladače Lakovací jednotka Standard Prodloužený Dlouhý IR sušička Sušení UV jednotka Pohled z boku Typ* 1 Počet tiskových jednotek Lakovací Typ vykladače jednotka * 5 Standard Prodloužený Dlouhý IR sušička Sušení UV jednotka* 6 Pohled z boku Typ* 1 Počet tiskových jednotek Typ vykladače Lakovací jednotka* 3 Standard Prodloužený Dlouhý IR sušička Sušení UV jednotka UV jednotka mezisušení* Pohled z boku RYOBI 75 Tabulka konfigurací -A -B RYOBI 755 Tabulka konfigurací 5-A 5-B RYOBI 756 Tabulka konfigurací 6-A 6-B -C -D -E C 5 5-D 5 5-E C 6 6-D 6 6-E 6 typ -E typ 5-E typ 6-E typ -D typ 5-D typ 6-A typ 6-D typ 5-A typ -A 7,333 mm (2'1") 9,535 mm (31'3") 10,526 mm (3'6") 8,219 mm (27') 10,21 mm (3'2") 11,12 mm (37'5") 9,105 mm (29'1") 11,307 mm (37'1") 12,298 mm (0'") *1: K dispozici v obou formátových provedeních SW a XLW. Možné kombinace jsou pro oba formáty stejné. Maximální tisková plocha je 765 (Š) x 55 (D) mm pro typ SW a 765 (Š) x 580 (D) mm pro typ XLW. *2: Sušicí jednotka se nedodává u standardních modelů. Navíc k výše uvedené sušicí jednotce vyřizujeme i speciální objednávky. S podrobnostmi se obraťte na Vašeho prodejce. *3: Může být instalována infračervená sušička nebo. *: Model se středně dlouhým vykladačem může být vybaven buď IR sušící jednotkou nebo UV vytvrzovací jednotkou. * 3 * 3 * * 3 * 3 * * 3 * 3 * RYOBI 75P Tabulka konfigurací -A /0,2/2 -B /0,2/2 -C /0,2/2 -D /0,2/2 -E /0,2/2 RYOBI 755P Tabulka konfigurací 5-A1 55/0,/1 5-A2 55/0,3/2 5-B1 55/0,/1 5-B2 55/0,3/2 5-C1 55/0,/1 5-C2 55/0,3/2 5-D1 55/0,/1 5-D2 55/0,3/2 5-E1 55/0,/1 5-E2 55/0,3/2 RYOBI 756P Tabulka konfigurací 6-A1 66/0,5/1 6-A2 66/0,/2 6-B1 66/0,5/1 6-B2 66/0,/2 6-C1 66/0,5/1 6-C2 66/0,/2 6-D1 66/0,5/1 6-D2 66/0,/2 6-E1 66/0,5/1 6-E2 66/0,/2 Standardní vybavení, Volitelná výbava (možnost instalace na místě), volitelná výbava, Není k dispozici Standardní vybavení, Volitelná výbava (možnost instalace na místě), volitelná výbava, Není k dispozici Standardní vybavení, Volitelná výbava (možnost instalace na místě), volitelná výbava, Není k dispozici *1: K dispozici v obou formátových provedeních SW a XLW. Možné kombinace jsou pro oba formáty stejné. Maximální tisková plocha je 765 (Š) x 55 (D) mm pro typ SW a 765 (Š) x 580 (D) mm pro typ XLW. *2: Sušicí jednotka se nedodává u standardních modelů. Navíc k výše uvedené sušicí jednotce vyřizujeme i speciální objednávky. S podrobnostmi se obraťte na Vašeho prodejce. *3: Může být instalována infračervená sušička nebo. *: Model se středně dlouhým vykladačem může být vybaven buď IR sušící jednotkou nebo UV vytvrzovací jednotkou. *5: Existují určitá omezení pro lakování a sušení, jestliže používáme oboustranný tisk. Podrobnější informace Vám poskytne Váš prodejce. *6: Při montáži UV vytvrzovací jednotky na straně vykladače je možné (na základě speciální objednávky) nainstalovat UV vytvrzovací jednotku mezisušení nad zásobní válec přestavitelného obracecího zařízení. Informace o jiných konfiguracích nebo jiných aplikacích Vám poskytne Váš prodejce. *1: K dispozici v obou formátových provedeních SW a XLW. Možné kombinace jsou pro oba formáty stejné. Maximální tisková plocha je 765 (Š) x 55 (D) mm pro typ SW a 765 (Š) x 580 (D) mm pro typ XLW. *2: Sušicí jednotka se nedodává u standardních modelů. Navíc k výše uvedené sušicí jednotce vyřizujeme i speciální objednávky. S podrobnostmi se obraťte na Vašeho prodejce. *3: Může být instalována infračervená sušička nebo. *: Model se středně dlouhým vykladačem může být vybaven buď IR sušící jednotkou nebo UV vytvrzovací jednotkou * 3 * 3 * * 3 * 3 * * 3 * 3 * typ -E typ -D typ 5-E1 typ 6-A1 typ 6-D2 typ 6-E1 typ 5-A1 typ 5-D2 typ -A 9,68 mm (31') 11,670 mm (38'3") 12,661 mm (2') 8,582 mm (28'2") 10,78 mm (35'5") 11,775 mm (38'8") 7,696 mm (25'3") 9,898 mm (32'1") 10,889 mm (35'9") Přestavitelné obracecí zařízení RYOBI 758P Tabulka konfigurací 8-Aa 8-Ba 8/0,/ 8/0,/ 8-Bb 8/0,/ 8-Ca 8/0,/ 8-Cb 8/0,/ 8-Db 8-Ea 8/0,/ 8/0,/ 8-Eb 8/0,/ RYOBI 7510P Tabulka konfigurací 10-Aa5 10/0,5/5 10-Aa 10/0,6/ 10-Ba5 10/0,5/5 10-Ba 10/0,6/ 10-Bb5 10/0,5/5 10-Bb 10/0,6/ 10-Ca5 10/0,5/5 10-Ca 10/0,6/ 10-Cb5 10/0,5/5 10-Cb 10/0,6/ 10-Da5 10/0,5/5 10-Da 10/0,6/ 10-Ea5 10/0,5/5 10-Ea 10/0,6/ 10-Eb5 10/0,5/5 10-Eb 10/0,6/ typ 8-Aa typ 8-Bb typ 8-Da typ 10-Aa5 typ 10-Aa typ10-bb5 Type 10-Bb 11,20 mm (36'11") 12,556 mm (1'2") 13,2 mm ('1") 13,012 mm (2'8") 13,012 mm (2'8") 1,328 mm (7') 1,328 mm (7') Přestavitelné obracecí zařízení

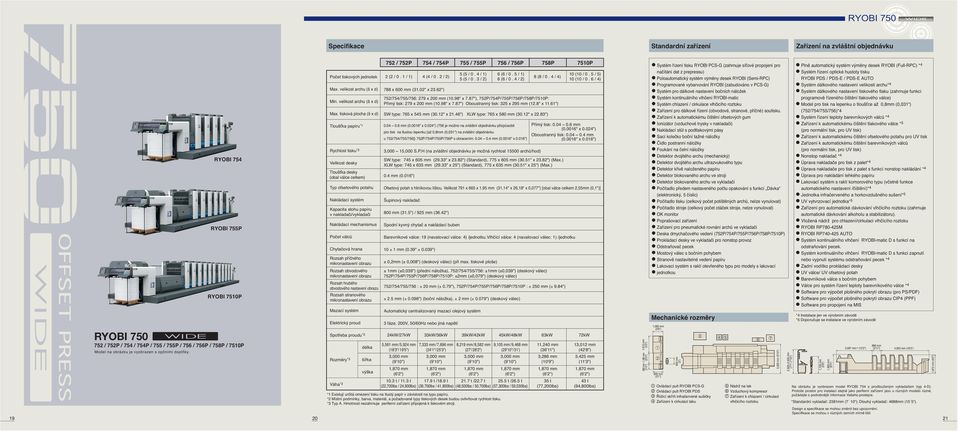

10 RYOBI 750 Specifikace Standardní zařízení Zařízení na zvláštní objednávku RYOBI / 752P / 75 / 75P / 755 / 755P / 756 / 756P / 758P / 7510P Model na obrázku je vyobrazen s opčními doplňky. RYOBI 75 RYOBI 755P RYOBI 7510P Počet tiskových jednotek Max. velikost archu (š x d) Min. velikost archu (š x d) Max. tisková plocha (š x d) Tloušťka papíru *1 Rychlost tisku *2 Velikost desky Tloušťka desky (obal válce celkem) Typ ofsetového potahu Nakládací systém Kapacita stohu papíru v nakladači/vykladači Nakládací mechanismus Počet válců Chytačová hrana Rozsah příčného mikronastavení obrazu Rozsah obvodového mikronastavení obrazu Rozsah hrubého obvodového nastavení obrazu Rozsah stranového mikronastavení obrazu Mazací systém Elektrický proud Spotřeba proudu *3 Rozměry *3 Váha *3 délka šířka výška 752 / 752P 75 / 75P 755 / 755P 756 / 756P 758P 7510P 2 (2 / 0. 1 / 1) 788 x 600 mm (31.02" x 23.62") SW type: 765 x 55 mm (30.12" x 21.6") XLW type: 765 x 580 mm (30.12" x 22.83") 3,000 ~ 15,000 S.P.H (na zvláštní objednávku je možná rychlost archů/hod) 0. mm (0.016") Ofsetový potah s hliníkovou lištou. Velikost 791 x 665 x 1,95 mm (31,1" x 26,18 x 0,077") [obal válce celkem 2,55mm (0,1")] Šupinový nakladač 800 mm (31.5") / 925 mm (36.2") Spodní kyvný chytač a nakládací buben Barevníkové válce: 19 (navalovací válce: ) /jednotku.vlhčící válce: (navalovací válec: 1) /jednotku 10 ± 1 mm (0.39" ± 0.039") ( / 0. 2 / 2) ± 0,2mm (± 0,008") (deskový válec) (při max. tiskové ploše) 752/75/755/756 : ± 20 mm (± 0.79"), 752P/75P/755P/756P/758P/7510P : ± 250 mm (± 9.8") ± 2.5 mm (± 0.098") (boční náložka), ± 2 mm (± 0.079") (deskový válec) Automatický centralizovaný mazací olejový systém 3 fáze, 200V, 50/60Hz nebo jiná napětí 5 (5 / 0. / 1) 5 (5 / 0. 3 / 2) 2kW/27kW 33kW/36kW 39kW/2kW 5kW/8kW 63kW 72kW *1 Existují určitá omezení tisku na tlustý papír v závislosti na typu papíru. *2 Místní podmínky, barva, materiál, a požadované typy tiskových desek budou ovlivňovat rychlost tisku. *3 Typ A. Hmotnost nezahrnuje periferní zařízení připojená k tiskovém stroji. Přímý tisk: 0.0 ~ 0.6 mm (0.0016" x 0.02") Oboustranný tisk: 0.0 ~ 0. mm (0.0016" x 0.016") (6 / 0. 5 / 1) 6 (6 / 0. / 2) 0.0 ~ 0.6 mm (0.0016" x 0.02") (756 je možno na zvláštní objednávku přizpůsobit pro tisk na tlustou lepenku [až 0,8mm (0,031 ) na zvláštní objednávku u 752/75/755/756]) 752P/75P/755P/756P s obracením: 0.0 ~ 0. mm (0.0016" x 0.016") 8 (8 / 0. / ) 752/75/755/756: 279 x 200 mm (10.98" x 7.87"), 752P/75P/755P/756P/758P/7510P: Přímý tisk: 279 x 200 mm (10.98" x 7.87") Oboustranný tisk: 325 x 295 mm (12.8" x 11.61") SW type: 75 x 605 mm (29.33" x 23.82") (Standard), 775 x 605 mm (30.51" x 23.82") (Max.) XLW type: 75 x 635 mm (29.33" x 25") (Standard), 775 x 635 mm (30.51" x 25") (Max.) ± 1mm (±0,039") (přední náložka), 752/75/755/756: ±1mm (±0,039") (deskový válec) 752P/75P/755P/756P/758P/7510P: ±2mm (±0,079") (deskový válec) 5,561 mm/ 5,92 mm (18'3"/ 19'5") 3,000 mm (9'10") 10.3 t / 11.3 t (22,700lbs / 2,900lbs) 7,333 mm/ 7,696 mm (2'1"/ 25'3") 3,000 mm (9'10") 17.9 t /18.9 t (39,700lbs / 1,900lbs) 8,219 mm/ 8,582 mm (27'/ 28'2") 3,000 mm (9'10") 21.7 t /22.7 t (8,500lbs / 50,700lbs) 9,105 mm/ 9,68 mm (29'10"/ 31') 3,000 mm (9'10") 25.5 t /26.5 t (57,300lbs / 59,530lbs) 11,20 mm (36'11") 3,286 mm (10'9") 35 t (77,200lbs) 10 (10 / 0. 5 / 5) 10 (10 / 0. 6 / ) 13,012 mm (2'8") 3,25 mm (11'3") 3 t (9,800lbs) 1,610 mm (5'3") 1,185 mm (3'11") 580 mm (1'11") Systém řízení tisku RYOBI PCS-G (zahrnuje síťové propojení pro načítání dat z prepressu) Poloautomatický systém výměny desek RYOBI (Semi-RPC) Programované vybarvování RYOBI (zabudováno v PCS-G) Systém pro dálkové nastavení bočních náložek Systém kontinuálního vlhčení RYOBI-matic Systém chlazení / cirkulace vlhčicího roztoku Zařízení pro dálkové řízení (obvodové, stranové, příčné) soutisku. Zařízení k automatickému čištění ofsetových gum Ionizátor (vzduchové trysky v nakladači) Nakládací stůl s podtlakovými pásy Sací kolečko boční tažné náložky Čidlo postranní náložky Foukání na čelní náložky Detektor dvojitého archu (mechanický) Detektor dvojitého archu ultrazvukového typu Detektor křivě naloženého papíru Detektor blokovaného archu ve stroji Detektor blokovaného archu ve vykladači Počítadlo předem nastaveného počtu opakování s funkcí Dávka (elektronický, 5 číslic) Počítadlo tisku (celkový počet potištěných archů, nelze vynulovat) Počítadlo stroje (celkový počet otáček stroje, nelze vynulovat) OK monitor Poprašovací zařízení Zařízení pro pneumatické rovnání archů ve vykladači Deska dmychačového vedení (752P/75P/755P/756P/758P/7510P) Prokládací desky ve vykladači pro nonstop provoz Odstraňovač pecek Mostový válec s bočním pohybem Stranově nastavitelné vedení papíru Lakovací systém s raklí otevřeného typu pro modely s lakovací jednotkou Mechanické rozměry 1,060 mm (3'6") mm (3'1") 600 mm (2') Ovládací pult RYOBI PCS-G Ovládací pult RYOBI PDS Řídící skříň infračervené sušičky Zařízení k cirkulaci laku ,000 mm (9'10") Nádrž na lak Vzduchový kompresor Zařízení k chlazení / cirkulaci vlhčicího roztoku 2,300~2,00 mm (7'7"~7'10") Plně automatický systém výměny desek RYOBI (Full-RPC) * Systém řízení optické hustoty tisku RYOBI PDS / PDS-E / PDS-E AUTO Systém dálkového nastavení velikosti archu* Systém dálkového nastavení tiskového tlaku (zahrnuje funkci programově řízeného čištění tlakového válce) Model pro tisk na lepenku o tloušťce až 0,8mm (0,031 ) (752/75/755/756)* Systém řízení teploty barevníkových válců * Zařízení k automatickému čištění tlakového válce * 5 (pro normální tisk, pro UV tisk) Zařízení k automatickému čištění ofsetového potahu pro UV tisk Zařízení k automatickému čištění barevníkových válců (pro normální tisk, pro UV tisk) Nonstop nakladač * Úprava nakladače pro tisk z palet* Úprava nakladače pro tisk z palet s funkcí nonstop nakládání * Úprava pro nakládání lehkého papíru Lakovací systém s raklí komorového typu (včetně funkce automatického nastavení /čištění)* Jednotka infračerveného a horkovzdušného sušení* 5 * 5 Zařízení pro automatické dávkování vlhčicího roztoku (zahrnuje automatické dávkování alkoholu a stabilizátoru). Vložená nádrž pro chlazení/cirkulaci vlhčícího roztoku RYOBI RP780-25M RYOBI RP70-25 AUTO Systém kontinuálního vlhčení RYOBI-matic D s funkcí na odstraňování pecek. Systém kontinuálního vlhčení RYOBI-matic D s funkci zapnutí nebo vypnutí systému odstraňování pecek * Zadní vodítko prokládací desky UV válce/ UV ofsetový potah Barevníkové válce s bočním pohybem Válce pro systém řízení teploty barevníkového válce * Software pro výpočet plošného pokrytí obrazu (pro PS/PDF) Software pro výpočet plošného pokrytí obrazu CIP (PPF) Software pro propojení na MIS * Instalace jen ve výrobním závodě *5 Doporučuje se instalace ve výrobním závodě 1,700 mm (5'8") 1,900 mm (6'3") 3,697 mm * (12'2") 886 mm (2'11") Na obrázku je vyobrazen model RYOBI 75 s prodlouženým vykladačem (typ -D). Protože prostor pro instalaci stejně jako periferní zařízení jsou u různých modelů různé, požádejte o podrobnější informace Vašeho prodejce. *Standardní vykladač: 2381mm (7 10 ); Dlouhý vykladač: 688mm (15 5 ). Design a specifikace se mohou změnit bez upozornění. Specifikace se mohou v různých zemích mírně lišit,952 mm (16'3")
