1 Teorie a praxe IP telefonie 2014 Principy signalizace SIP Lukáš Macura Lukas.macura@gmail.com Obchodně podnikatelská fakulta v Karviné Slezská univerzita v Opavě CESNET, z.s.p.o.

2 Obsah Historie telefonie obecně VoIP protokoly a jejich vývoj Bezpečnost Asterisk vs Kamailio Doporučení SIP protokol Závěr 2

3 Historie Spojovací systémy dělíme do generací, 0. generace manuální spojovací pole, 1. generace ústředny na elektro-mechanické bázi, 2. generace ústředny na elektro-magnetické bázi, 3. generace první decentralizované použití mikroprocesorů, 4. generace centralizované digitální systémy, 5. generace softswitche. 3

4 Historie První pokusy s přenosem hlasu v paketových sítích již v 70.letech, První komerční produkt 1995 Izraelská firma VocalTec, Standard H.323 definován v roce 1996 (ITU-T), Standard SIP definován v roce 1999 (IETF), V témže roce Mark Spencer zakládá f. Digium a vydává první verzi PBX Asterisk. 4

5 VoIP protokoly Na 3. vrstvě používán Internet Protocol, O vrstvu výše zejména UDP, existují i implementace využívající TCP, V 5. vrstvě hraje klíčovou roli protokol RTP pro přenos médií a protokoly H.323, SIP, MGCP, H248, IAX, SCCP v případě signalizace, Užitečná data pro protokol RTP na 6. vrstvě zajišťují implementace kodeků (G.711, G.729 ). 5

6 VoIP protokoly SCCP Skinny Call Control Protocol, Proprietární řešení firmy Cisco, Využívá několik prvků v síti, mezi nimi Call Manager, Endpoint a případadně Gateway, Spolupracuje s ostatními protokoly, zejména s H.323, který zjednodušuje, Endpoint zvládá poměrně jednoduchou komunikaci prostřednictvím SCCP, zatímco Call Manager vyjednává v rámci H

7 VoIP protokoly MGCP, H.248 Oba protokoly jsou implementací architektury Media Gateway Control Protocol, Daná architektura slouží zejména k propojení IP sítí se sítěmi na bázi PSTN V případě implementací se někdy hovoří o tzv. PSTNoverIP, tj. jsou přenášeny standardy a zvyklosti z PSTN do VoIP, Využívá SDP k popisu relace a RTP k přenosu hlasových dat. 7

8 VoIP protokoly IAX Inter-Asterisk exchange Protocol Vyvinut firmou Digium pro zajištění komunikace mezi servery Asterisk, Není standardizován, Přenášen v binární formě, Data i signalizace přenášeny v jednom streamu na jediném portu 4569, Multiplexuje více kanálů do jednoho streamu, čímž redukuje požadavky na signalizaci. 8

9 VoIP protokoly H.323 Rodina standardů vyvinutá v rámci ITU-T, Vznik první verze v r. 1996, nyní verze 7, Hlavní protokoly H.225.0, H.245, RTP, TCP/UDP port 1720, Binární forma zpráv kódovaných pomocí ASN.1 Prvky v síti dělíme na: Gatekeeper, Endpoint, Nejpoužívanější implementace - GNUGk 9

10 VoIP protokoly H.323 architektura 10

11 VoIP protokoly Skype jedna firma Technické detaily jsou tajné Uzavřený protokol Vlastněno Microsoftem Postupná migrace na Lync 11

12 NGN Next Generation Network Migrace všech služeb pod jednu infrastrukturu Původní plán SS7, ATM Dnes implementováno pomocí IMS IMS je postavená na SIP a IP 12

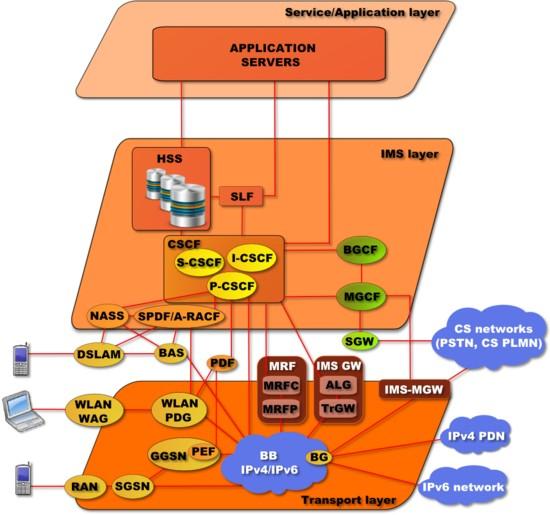

13 IMS 13

14 OpenIMS 14

15 Dnešní stav ve firmách Lync CCM Siemens, Awaya,... Staré digitaly OpenSource Hybrid 15

16 VoIP ve firmě Asterisk Víceprotokolový Funkce pobočkové ústředny Podpora HW karet EuroISDN Velká flexibilita, Mnoho forem a rozhraní OpenSIPs, OpenSER, Kamailio,... Jednoprotokolový Funkcionalita SIP proxy Výkonnější, méně používaný 16

17 VoIP u operátora Požadavky Vysoká dostupnost (HA) Reference, Cena Modulárnost, Rozšířitelnost Propojitelnost s ostatními operátory Oddělení financí od provozu ústředny? Možnosti OpenSER, OpenSIPs, Kamalio, Asterisk, FreePBX 17

18 Bezpečnost Potřeba pohlídat placené směry Potřeba kvalitních hesel pro SIP Potřeba ošetřit veřejné části Ochrana proti SPIT Obecná ochrana OS pod ústřednou Nejlepší OS je :) 18

19 Bezpečnost Log z honeypotu sip:210@ : sip:40@ : sip:35@ : sip:210@ : sip:40@ : sip:210@ : sip:210@ : sip:210@ : sip:40@ : sip:2007@ :

20 Bezpečnost Nestačí spoléhat.. Např. FreePbx (vybrán náhodně) Zdroj cvedetails.com 20

21 Bezpečnost Ďábel je ukryt v detailech Natvrdo ukrytý login v admin interface Nezaheslovaný telefon Chyba v firmware telefonu Chyba v vyhodnocování ACL Průměrná životnost telefonu na veřejném IP? Náhodné zvonění telefonů 21

22 Asterisk nebo Kamailio? Který OS je nejepší? Která ústředna je nejlepší? Asterisk je nej, protože je multiprotokolový Kamailio je nej, protože je jednoprotokolový Asterisk je lepší, protože je to B2BUA Kamailio je lepší, protože je to SIP proxy 22

23 Prepaid vs Postpaid Předem placené služby většinou bezpečnější Nedá se provolat více, než předplaceno Mnoho operátorů používá místo antifraud Postpaid jednodušší, dá se fakturovat následně Ale antifraud složitější Nutno se operátora ptát, zda antifraud má 23

24 Asterisk B2BUA Přináší funkce pobočkové ústředny Má plnou kontrolu nad hovorem Každá strana hovoru si žije vlastním životem Nevyužívá většinu vlastností SIPu Využíván mnoha operátory pro jednoduchost Nevhodný na tranzitní přenosy Jednoduchá implementace prepaid 24

25 Kamailio Jedná se o SIP proxy se vším všudy Výborný pro tranzit Zvládá mnohem více hovorů Lepší ochrana prot DoS a útokům Jednodušší HA Nemusí řešit média Média může řešit rtpproxy nebo mediaproxy Složitý prepaid Jedna instance až pro milióny telefonních čísel (v reálném provozu) 25

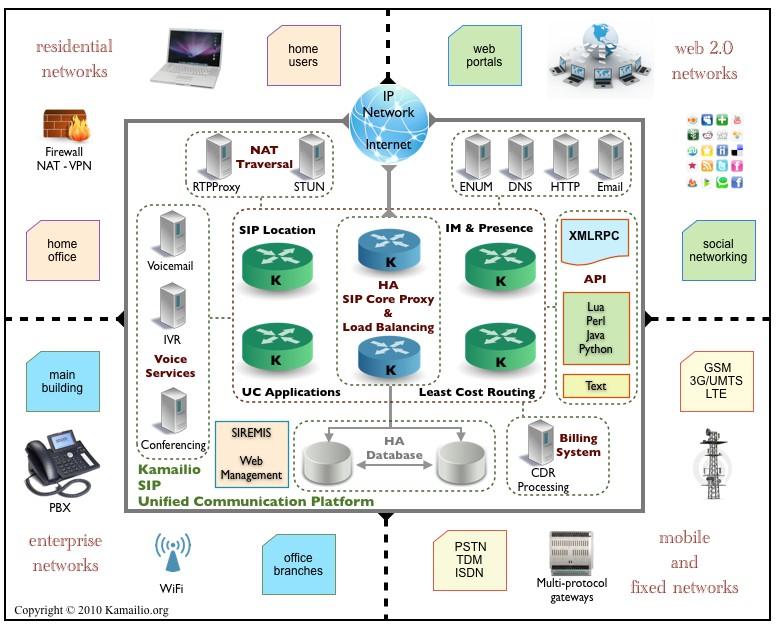

26 Kamailio 26

27 High Availability Zdvojení serverů Dá se řešit i na úrovni DNS (ale špatně) Nutno řešit synchronizaci DB Jednodušší na kamailiu Asterisk umí Realtime, ale Pokud stačí reregistrace, relativně jednoduché Složitější s prepaidem 27

28 Jaký HW? Záleží na situaci Bez transkodingu může asterisk běžet na Asus WL-500g (32MB RAM, 8MB Flash) Není nutné předimenzovávat Samotný softswitch není náročný na CPU Vhodnými technikami se dá zátěž omezit Nutná znalost sítě 28

29 Embeding Technika pro zapouzdření Linuxu do rozmanitých zařízení Pokud je dokumentace k HW, jde relativně vše Standardní Linux distribuce k tomu nevhodné OpenWrt BeeSip 29

30 BeeSip Bright Efficient Embedded Solution for IP Telephony Be SIP Build system nad OpenWRT buildroot Spojujeme balíky dohromady Kamailio, Asterisk, Rtpproxy, Mediaproxy, 30

31 Asterisk everywhere Součást OpenWrt i Beesipu Pokud máte OpenWrt kompatibilní HW, huráá! Hodně druhů HW od malých krabiček až po výkonnější BeeSip může běžet i jako virtual (VmWare, VirtualBox, Kvm, ) 31

32 Kamailio everywhere Součást OpenWrt i BeeSipu V základu mnohem méně náročnější než Asterisk Složitější konfigurace V rámci BeeSipu se snažíme zjednodušit 32

33 SIP teorie Session Initiation Protocol, RFC 2543 (SIP ), RFC 3261 (SIP ) Protokol zajišťující signalizace při vytváření, udržování a rozpadu spojení, Textový protokol s kořeny v HTTP a SMTP, Velmi jednoduchý, Řada nástaveb RFC 3264 (SDP), RFC 3265 (SUBSCRIBE, NOTIFY), Výhradní protokol pro hlasovou komunikaci v NGN. 33

34 SIP teorie jednoduchost :) 34

35 SIP teorie Textový formát Obvykle jeden UDP paket Zpráva se může ztratit, SIP s tím počítá Dva základní druhy: požadavky (request) a Odpovědi (response) 35

36 SIP teorie Terminologie Koncové zařízení z hlediska protokolu SIP je UserAgent (UA). V rámci transakce (požadavek-odpověď) UA bud roli klienta (UAC), nebo roli serveru (UAS). UA může být najednou obojí. Mezilehlá zařízení jsou SIP Proxy. Slouží k směrování a přeposílání zpráv. Podobně jako routery v IP sítích. 36

37 SIP teorie K zajištění hovoru SIP využívá dalších protokolů, zejména pak: SDP Session Description Protocol, RTP Real-time Transport Protocol, V síti rozeznáváme prvky: UA User Agent, SIP Server (registrar, proxy, redirect), B2BUA, Nejznámější implementace Asterisk, OpenSIPS, Kamailio 37

38 SIP teorie SIP uri Rozpor v routování (čísla vs. Domény) User part v rámci SIP proxy Domain part zajišťuje DNS User part v režii správce, domain part správce domén (podobně jako ) 38

39 SIP teorie metody Metody=žádosti, V RFC 3261 definováno 6 metod: REGISTER, INVITE, ACK, CANCEL, BYE, OPTIONS, Dále definovány např. PRACK, SUBSCRIBE, NOTIFY 39

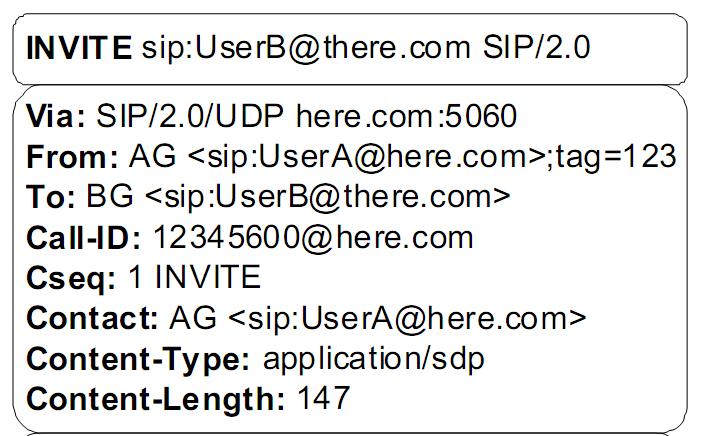

40 SIP teorie struktura žádosti 40

41 SIP teorie Odpovědi Obdoba HTTP, 6 tříd odpovědí: 1XX provizorní odpovědi, 2XX finální úspěšné odpovědi, 3XX odpovědi odkazující na jinou lokaci volaného, 4XX indikují chybu na straně klienta, 5XX indikují chybu na straně serveru, 6XX globální chyby. 41

42 SIP teorie struktura odpovědi 42

43 SIP teorie transakce A transaction is a sequence of SIP messages exchanged between SIP network elements. A transaction consists of one request and all responses to that request. That includes zero or more provisional responses and one or more final responses (remember that an INVITE might be answered by more than one final response when a proxy server forks the request). If a transaction was initiated by an INVITE request then the same transaction also includes ACK, but only if the final response was not a 2xx response. If the final response was a 2xx response then the ACK is not considered part of the transaction. 43

44 SIP teorie dialog a transakce 44

45 SIP teorie registrace Telefon sděluje ústředně svoji adresu Nutnost pro příchozí hovory SIPové telefony (UA) jsou v podstatě mobilní Pro registraci je obvykle nutné použít autorizaci Location table (přepis hezkých url na škaredé ) macura@slu.cz Na limo@ :

46 SIP teorie Registrar a Proxy Registrar udržuje informace o klientech v location table Proxy směruje hovory Mohou a nemusí být v rámci jedné SW implementace Ve většině případů na jednom místě Pro funkční NAT musí být na jednom místě 46

47 SIP teorie Multiple registrations Registrar si pro každého uživatele může udržovat více kontaktů SIP Proxy může zprávu INVITE rozmnožit a poslat ji na více telefonů Na jednom účtu může být registrováno více telefonů (ne ve všech implementacích) Jedno volání může navázat více hovorů! 47

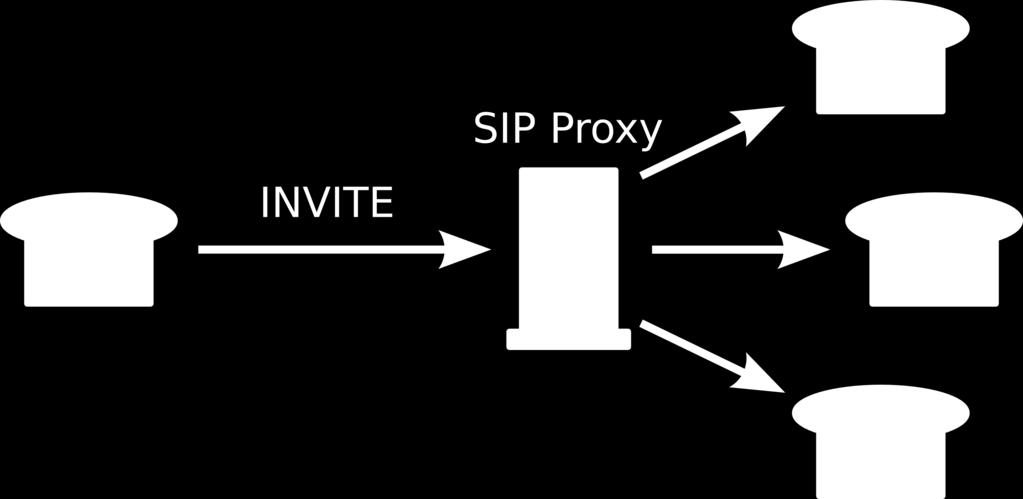

48 Forking 48

49 Forking 200 OK 49

50 SIP teorie Proxy Telefon potřebuje server se stálou (a hezkou) adresou, který mu předává hovory Terminologie: SIP Proxy Typickým příkladem SIP Proxy je Kamailio Stejnou úlohu může sehrát i B2BUA, pak se vlastnosti SIPu moc nevyužívají 50

51 SIP teorie Výstavba spojení 51

52 SIP teorie data flow 52

53 SIP teorie NAPTR Slouží klientovi pro výběr nejvhodnějšího transportního protokolu dle domény IN NAPTR order preference Flags Service Flags SIP+D2T TCP SIP+D2U UDP SIPS+D2T TLS E2U+SIP Převod čísla na SIP uri (ENUM) Service S - dohledání SRV záznamu U - výstup je URI 53

54 SIP teorie SRV Slouží k dohledání konkrétních SIP serverů pro daný transportní protokol. Pokud je shodný weight, může sloužit pro load balancing. _service SRV weight port host _sip._udp SRV somehost.somedomain. _sip._tcp SRV somehost.somedomain. _sips._tcp SRV somehost.somedomain. 54

55 SIP teorie NAPTR,SRV $ORIGIN example.com. IN NAPTR "S" "SIP+D2U" "" \ _sip._udp.example.com. IN NAPTR "S" "SIP+D2T" "" \ _sip._tcp.example.com. IN NAPTR "U" "E2U+sip" \ "!^(.*)$!sip:$1@example.com!" _sip._tcp.example.com \ IN SRV sipserver.example.com

56 SIP teorie TLS Bezpečná obálka pro signalizační data Nutno důvěřovat všem proxy po cestě Klíče k šifrování SRTP se přenášejí v signalizaci Aby mohla proxy směrovat, musí umět zprávu rozbalit Výhodné pro bezpečnou registraci klientů Slabá implementace v zařízeních TLS nešifruje hovory, pouze signalizaci Pro bezpečné šifrování leda ZRTP (Diffie-Hellman) ZRTP používá SAS (vizuální kontrola klíče) proti MitM 56

57 SIP teorie SDP Session Description Protocol Výměna kodeků Media description (if present) m= (media name and transport address) i=* (media title or information field) c=* (connection information optional if included at session level) b=* (zero or more bandwidth information lines) k=* (encryption key) a=* (zero or more media attribute lines overriding the Session attribute lines) 57

58 SIP teorie SDP v=0 o=root IN IP s=session c=in IP t=0 0 m=audio RTP/AVP a=rtpmap:0 PCMU/8000 a=rtpmap:8 PCMA/8000 a=rtpmap:101 telephone-event/8000 a=fmtp: a=silencesupp:off a=ptime:20 a=sendrecv 58

59 SIP teorie RTP Real-time Transport Protocol, RFC 1889 (1996), RFC 3550 (2003), Slouží k přenosu médií přes IP sítě, Doplňuje UDP o funkce opětovného řazení paketů, detekci ztracených paketů Klíčová pole: SSRC, Sequence number, Timestamp, Payload type. 59

60 SIP teorie kodek Kodek=kodér a dekodér, Možné problémy s licencí 3 základní skupiny: Kodéry vlny (waveform coding), Kodéry parametrů zdroje zvuku (Source coding), Hybridní kodéry, Hlavními parametry kodeků jsou: Bitová rychlost, Kvalita hovorových dat. 60

61 SIP teorie kodeky Některé kodeky: G.711 ulaw (USA) - (64 Kbps). G.711 alaw (Europe) - (64 Kbps). G.722 (širokopásmový kodek) (64 Kbps). G nutná licence G (16/24/32/40kbps) G.729 nutná licence (8Kbps) GSM - (12-13 Kbps) ilbc - (15 Kbps) LPC10 - (2.5 Kbps) Speex - ( Kbps) 61

62 SIP teorie Metoda INVITE Příklad INVITE SIP/2.0 Via: SIP/2.0/UDP pc33.atlanta.com;branch=z9hg4bk776asdhds Max-Forwards: 70 To: Bob From: Alice Call-ID: CSeq: INVITE Contact: Content-Type: application/sdp Content-Length:

63 SIP teorie INVITE 63

64 SIP teorie Metoda INVITE 64

65 SIP teorie Hlavička Route UAC může do zprávy přidat Route hlavičku a vynutit si směrování. V Route hlavičce může být více záznamů, záleží na pořadí SIP proxy směruje na základě těchto hlaviček Pokud je seznam prázdný, směruje se podle RURI 65

66 SIP teorie Hlavička Via Via vkládá každý po cestě Udává tím, kudy směrovat odpovědi Druhá strana zkopíruje Via hlavičky do odpovědi a pošle zpět 66

67 Hlavička Via SIP/ OK From: "Jana" To: "Petr" Via: SIP/2.0/UDP :5060;branch=z9hG4bKz Via: SIP/2.0/UDP :5060;branch=z9hG4bKy Via: SIP/2.0/UDP :5060;branch=z9hG4bKx Call-ID: 5b

68 SIP teorie Hlavička Record-Route Slouží k popisu cesty při navázání dialogu Každý prvek po cestě přidá svou adresu Na konci se zkopírují do odpovědi a putují zpět Record-Route slouží k záznamu směrování Route slouží k směrování Via slouží k směrování odpovědí 68

69 Pro pochopení SIP routingu ml Všechny možné scénáře včetně hlaviček 69

70 Routing - INVITE 70

71 Routing 180 RINGING 71

72 Routing 200 OK 72

73 SIP teorie metoda REGISTER 73

74 SIP teorie metoda REGISTER REGISTER sip:slu.cz SIP/2.0 To: "Limo" From: "Limo" Call-ID: Acu1Ey1m Max-Forwards: 70 Expires: 3600 CSeq: 2855 REGISTER Contact: Via: SIP/2.0/UDP :5060;branch=z9hG4bKx Content-Length: 0 74

75 SIP teorie NAT Problém IP je obsaženo na více místech ve zprávě Je i v SDP Je nutno opravit Neexistuje cesta mezi endpointy 75

76 SIP teorie NAT Obecně nekombinovat NAT traverzaly Buďto ponechat na ústředně nebo na telefonu Nikdo nemůže garantovat, že to projde Nejlepší řešení je proxy na hraně sítě 76

77 Závěr Dotazy Lukáš Macura Slezská univerzita v Opavě, OPF Karviná CESNET, z.s.p.o. macura@opf.slu.cz 77
