1 Aplikační vrstva Přístup k transportní vrstvě z vrstvy aplikační rozhraní služeb služby pro systémové aplikace, služby pro uživatelské aplikace RIP DNS TELNET HTTP SNMP RTP SMTP FTP port UDP TCP IP 1

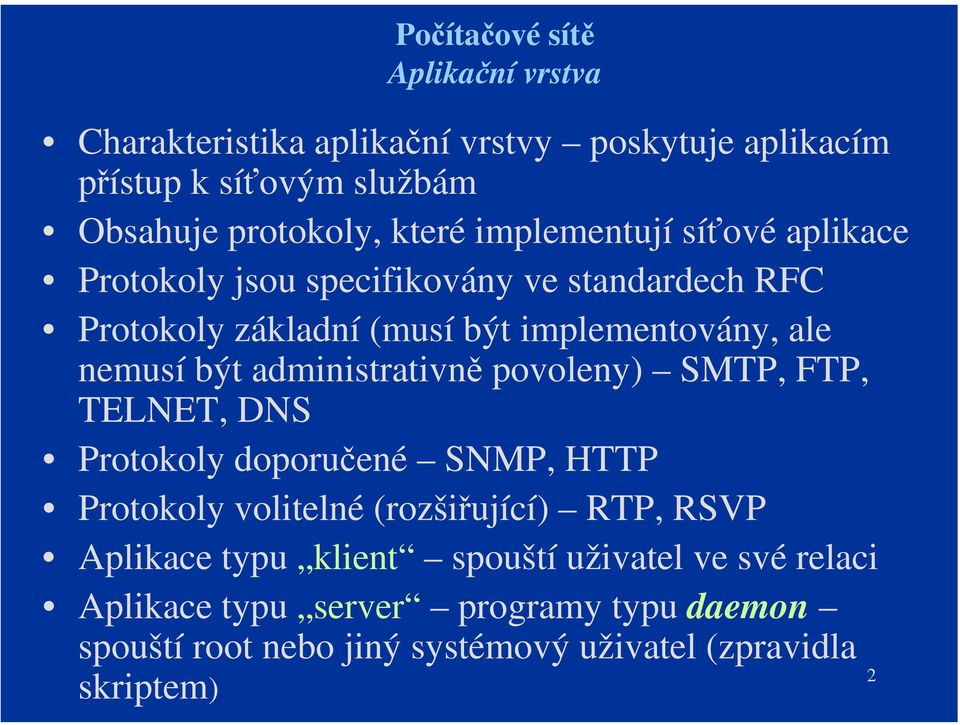

2 Aplikační vrstva Charakteristika aplikační vrstvy poskytuje aplikacím přístup k síťovým službám Obsahuje protokoly, které implementují síťové aplikace Protokoly jsou specifikovány ve standardech RFC Protokoly základní (musí být implementovány, ale nemusí být administrativně povoleny) SMTP, FTP, TELNET, DNS Protokoly doporučené SNMP, HTTP Protokoly volitelné (rozšiřující) RTP, RSVP Aplikace typu klient spouští uživatel ve své relaci Aplikace typu server programy typu daemon spouští root nebo jiný systémový uživatel (zpravidla 2 skriptem)

administrativně povoleny) SMTP, FTP, TELNET, DNS Protokoly doporučené SNMP, HTTP Protokoly volitelné (rozšiřující) RTP, RSVP Aplikace

3 Aplikační vrstva Domain Name System (DNS) DNS je distribuovaná databáze, kterou používají TCP/IP aplikace k mapování doménových jmen do IP adres (a naopak) DNS informace jsou rozprostřeny po množině DNS serverů Mapovací informace jsou přenášeny prostřednictvím aplikačního protokolu DNS DNS může používat transportní služby UDP (zpravidla) nebo TCP (ojediněle) DNS protokol používají ke vzájemné komunikace DNS servery (šíření DNS databází) nebo DNS klienti s DNS servery (požadavek odpověď) 3

přenášeny prostřednictvím aplikačního protokolu DNS DNS může používat transportní služby UDP (zpravidla) nebo TCP

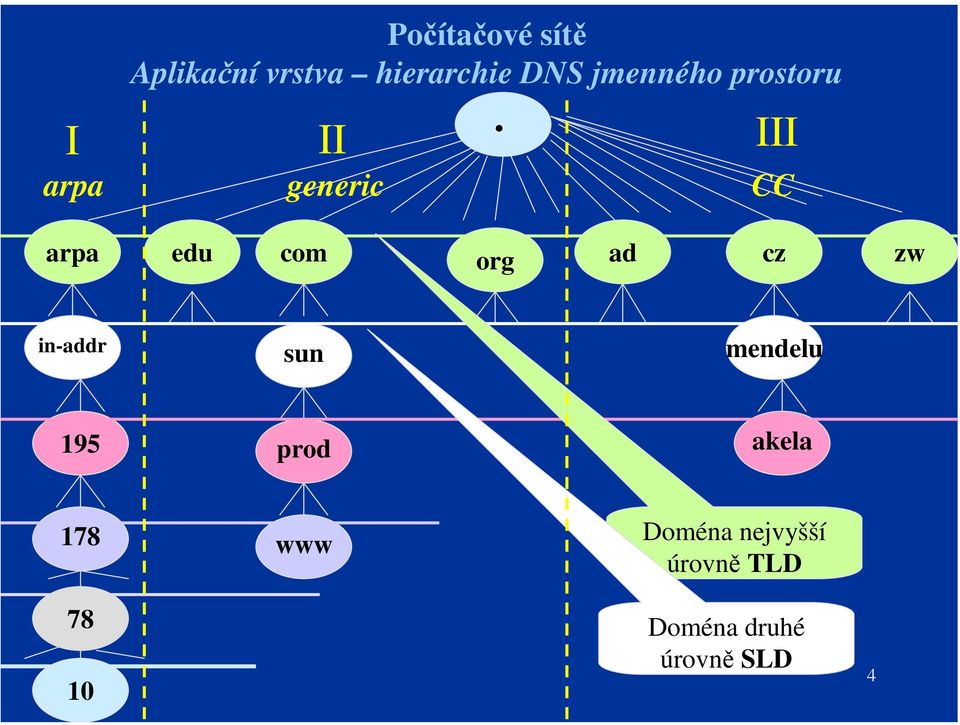

4 I Počítačové sítě Aplikační vrstva hierarchie DNS jmenného prostoru II III arpa generic CC arpa edu com org ad cz zw in-addr sun mendelu 195 prod akela 178 www Doména nejvyšší úrovně TLD Doména druhé úrovně SLD 4

org ad cz zw in-addr sun mendelu 195 prod akela 178

5 Aplikační vrstva - DNS Kořenová doména (bezejmenná) (Root Domain) TLD oblasti I arpa (Address and Routing Parameter Area) Infrastructure Domain II III Generic Domain CC (Country Code) Domain 5

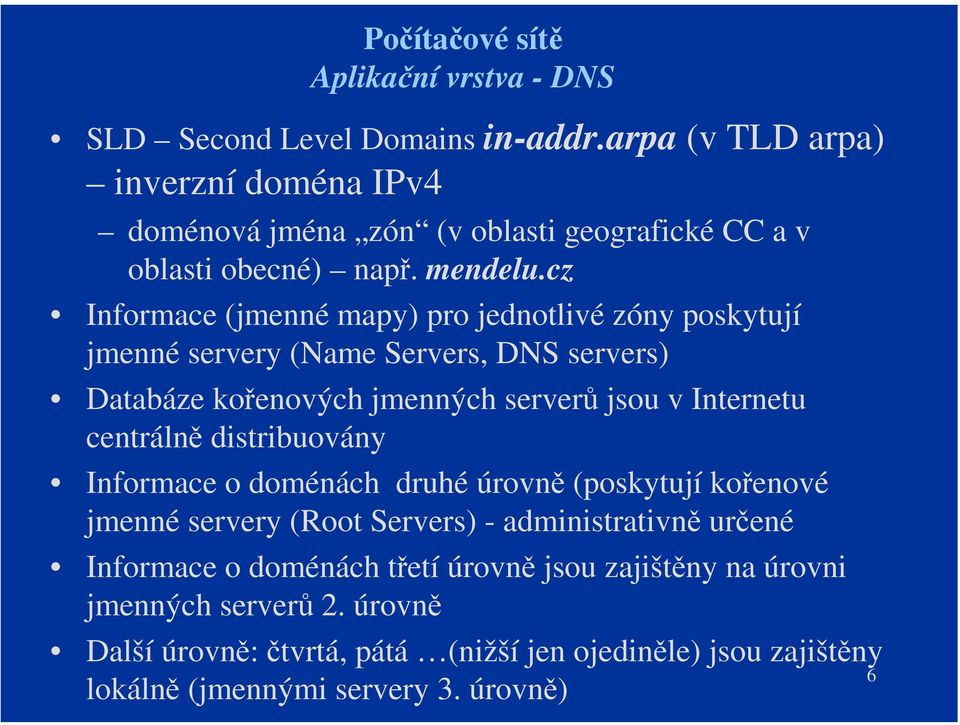

6 Aplikační vrstva - DNS SLD Second Level Domains in-addr.arpa (v TLD arpa) inverzní doména IPv4 doménová jména zón (v oblasti geografické CC a v oblasti obecné) např. mendelu.cz Informace (jmenné mapy) pro jednotlivé zóny poskytují jmenné servery (Name Servers, DNS servers) Databáze kořenových jmenných serverů jsou v Internetu centrálně distribuovány Informace o doménách druhé úrovně (poskytují kořenové jmenné servery (Root Servers) - administrativně určené Informace o doménách třetí úrovně jsou zajištěny na úrovni jmenných serverů 2. úrovně Další úrovně: čtvrtá, pátá (nižší jen ojediněle) jsou zajištěny 6 lokálně (jmennými servery 3. úrovně)

cz Informace (jmenné mapy) pro jednotlivé zóny poskytují jmenné servery (Name Servers, DNS servers) Databáze kořenových jmenných serverů jsou v Internetu

7 Aplikační vrstva - DNS Doménové jméno TLD oblastí II a III (např. pro uzel 5.úrovně) úplné - návěstí5.návěstí4.návěstí3.návěstí2. hribek.mech.les.cz. doména ( zóna ) relativní hribek platí v doméně mech.les.cz. hribek.mech platí v doméně les.cz. Doménová oblast I - TLD (arpa) doména 2.úrovně in-addr 6 úrovní návěstí uzlů úrovní 3 6 je dekadické vyjádření příslušného oktetu IP adresy uzlu 7

doména ( zóna ) relativní hribek platí v doméně mech.les.cz.

8 Aplikační vrstva - DNS Funkce zóny in-addr.arpa reverzní mapování (překlad IP adresy na doménové jméno) Zóna in-addr.arpa reverzní doména je distribuovaná zajišťují ji zpravidla name servery domén, které používají příslušné IP sítě Reverzní doménové jméno úplné in-addr.arpa (je reverzní doméno jméno uzlu dahlia.mendelu.cz, kterému je přiřazena IP adresa relativní 10 platí v doméně in-addr.arpa 8

arpa reverzní doména je distribuovaná zajišťují ji zpravidla name servery domén, které používají příslušné IP

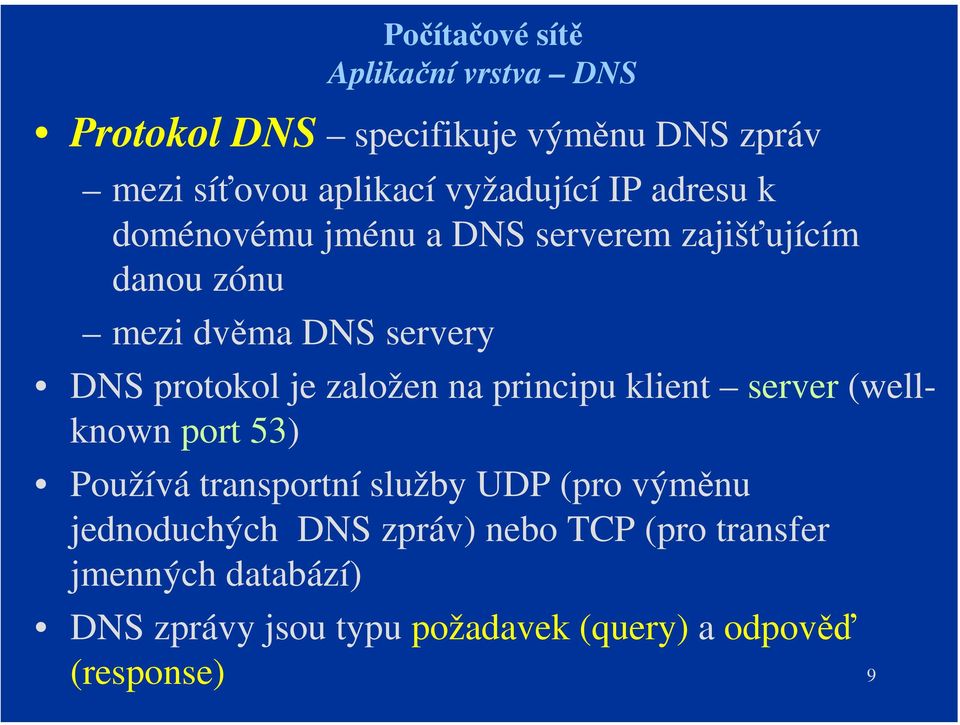

9 Aplikační vrstva DNS Protokol DNS specifikuje výměnu DNS zpráv mezi síťovou aplikací vyžadující IP adresu k doménovému jménu a DNS serverem zajišťujícím danou zónu mezi dvěma DNS servery DNS protokol je založen na principu klient server (wellknown port 53) Používá transportní služby UDP (pro výměnu jednoduchých DNS zpráv) nebo TCP (pro transfer jmenných databází) DNS zprávy jsou typu požadavek (query) a odpověď (response) 9

na principu klient server (wellknown port 53) Používá transportní služby UDP (pro výměnu jednoduchých DNS

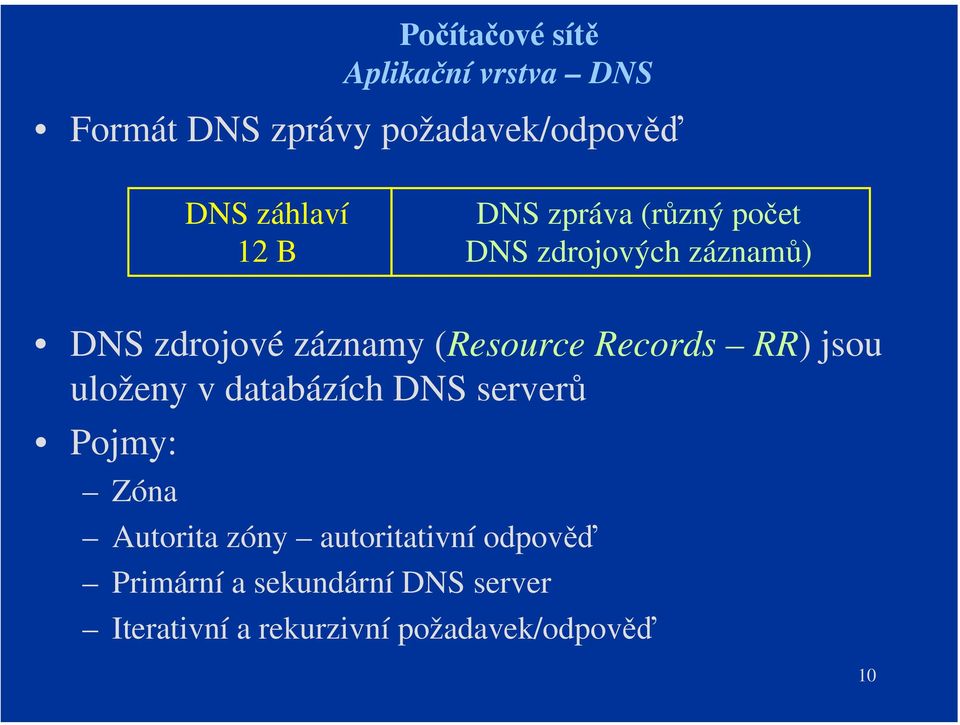

10 Aplikační vrstva DNS Formát DNS zprávy požadavek/odpověď DNS záhlaví 12 B DNS zpráva (různý počet DNS zdrojových záznamů) DNS zdrojové záznamy (Resource Records RR) jsou uloženy v databázích DNS serverů Pojmy: Zóna Autorita zóny autoritativní odpověď Primární a sekundární DNS server Iterativní a rekurzivní požadavek/odpověď 10

Records RR) jsou uloženy v databázích DNS serverů Pojmy: Zóna Autorita zóny

11 Aplikační vrstva DNS Formát DNS zprávy Sekce HEADER Sekce QUESTIONS request Sekce Sekce ANSWERS AUTHORITY response Sekce ADDITIONAL INFORMATION 11

12 Sekce HEADER 12 B Počítačové sítě Aplikační vrstva DNS Formát záhlaví identifikátor příznaky (flags) Počet RR v sekci QUESTIONS Počet RR v sekci AUTHORITY QR Kód operace AA TC RD RA Počet RR v sekci ANSWERS Počet RR v sekci ADDITIONAL flags nepoužito Kód odpovědi O žádost 1 - odpověď 0 stand. požadavek 1 inverzní požadavek 2 zašli status serveru Rekurze povolena Žádost o rekurzivní odpověď Zkrácená zpráva Autoritativní odpověď 0 bez chyby 1,2,3,5 chyby 12

ADDITIONAL flags 1 4 1 1 1 1 3 4 nepoužito Kód odpovědi O žádost 1 - odpověď 0 stand.

13 Aplikační vrstva DNS Sekce QUESTIONS sekce požadavků (dotazů) obsahuje jeden dotaz - query name vyhledávané doménové jméno query type (16 b) typ záznamu (RR) query class (16 b) obvykle IN=1 (internetové doménové jméno) Sekce ANSWERS - odpověď Sekce AUTHORITY autoritativní odpověď Sekce ADDITIONAL INFORMATION dodatečné informace 13

class (16 b) obvykle IN=1 (internetové doménové jméno) Sekce ANSWERS - odpověď

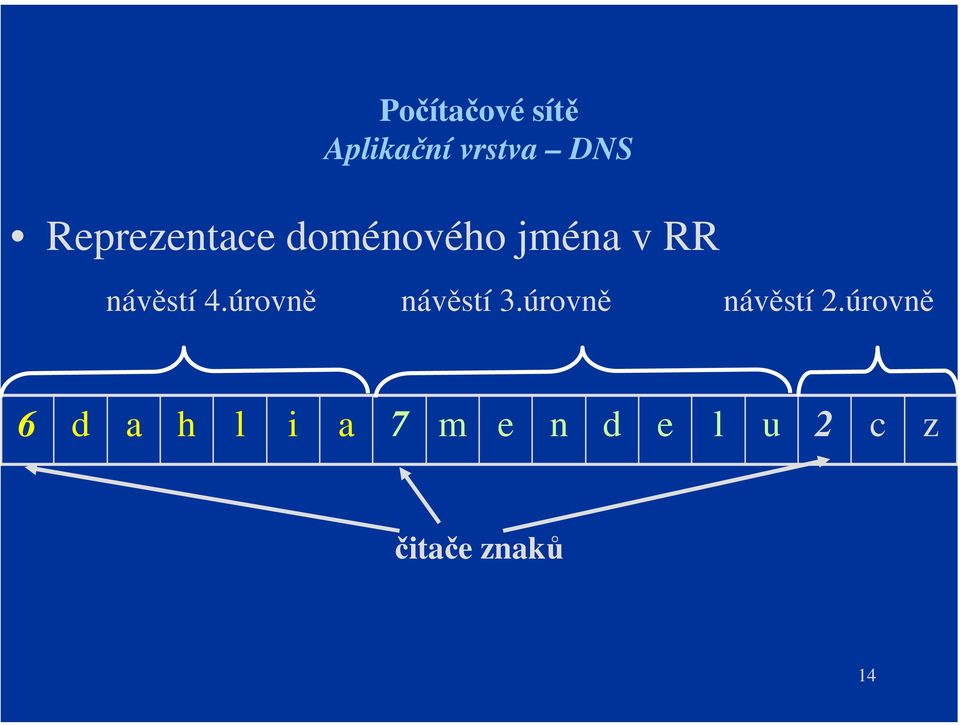

14 Aplikační vrstva DNS Reprezentace doménového jména v RR návěstí 4.úrovně návěstí 3.úrovně návěstí 2.úrovně 6 d a h l i a 7 m e n d e l u 2 c z čitače znaků 14

15 Aplikační vrstva DNS Formát DNS záznamu RR doménové jméno typ třída IN (1) t t l - platnost záznamu (v sec) délka dat zdroje např. 4 pro IP adresu data zdroje 15

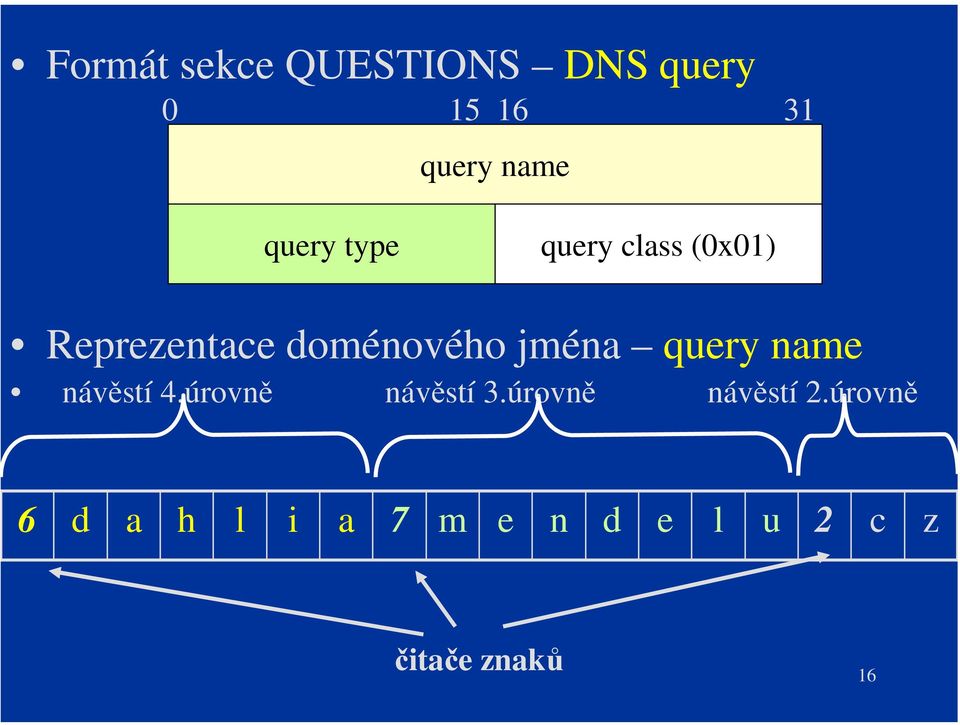

16 Formát sekce QUESTIONS DNS query query name query type query class (0x01) Reprezentace doménového jména query name návěstí 4.úrovně návěstí 3.úrovně návěstí 2.úrovně 6 d a h l i a 7 m e n d e l u 2 c z čitače znaků 16

17 Hodnoty type/query type Name Hodnota Popis type query type A 1 IP adresa NS 2 Name server CNAME 5 Kanonické jméno PTR 12 Odkaz do inverzní domény HINFO 13 Informační záznam M 15 Mail exchanger SOA 6 Záznam Start of Authority AFR 252 požadavek na přesun zóny ANY 255 požadavek na všechny záznamy 17

HINFO 13 Informační záznam M 15 Mail exchanger SOA 6 Záznam Start of

18 Aplikační vrstva DNS Formát DNS záznamu RR doménové jméno typ třída IN (1) ttl platnost záznamu (sec) délka dat zdroje např. 4 pro IP adresu data zdroje 18

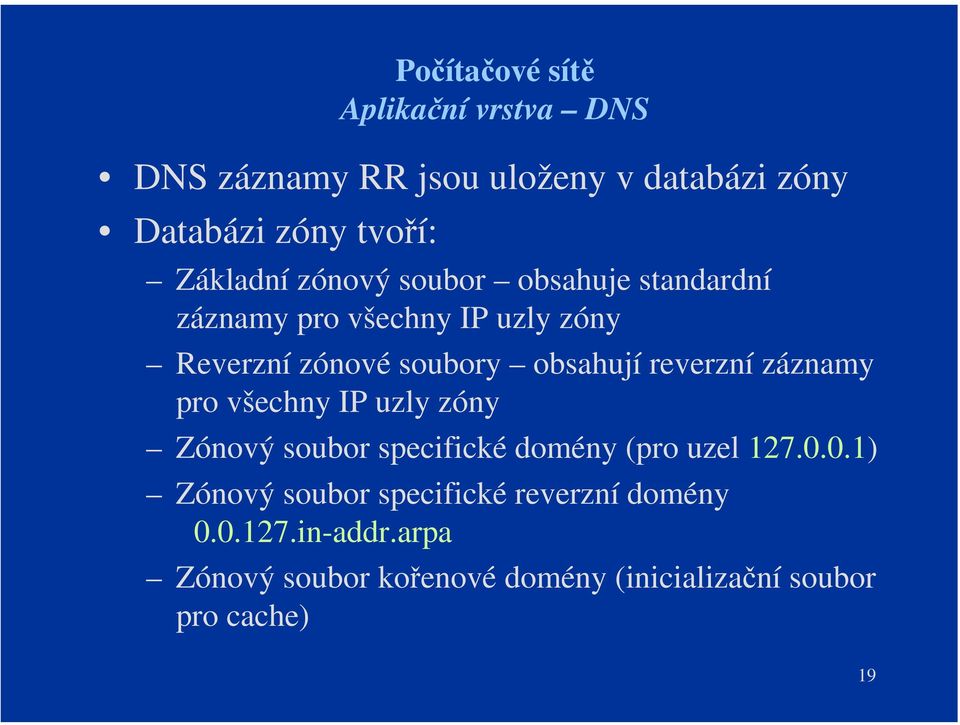

19 Aplikační vrstva DNS DNS záznamy RR jsou uloženy v databázi zóny Databázi zóny tvoří: Základní zónový soubor obsahuje standardní záznamy pro všechny IP uzly zóny Reverzní zónové soubory obsahují reverzní záznamy pro všechny IP uzly zóny Zónový soubor specifické domény (pro uzel ) Zónový soubor specifické reverzní domény in-addr.arpa Zónový soubor kořenové domény (inicializační soubor pro cache) 19

záznamy pro všechny IP uzly zóny Zónový soubor specifické domény (pro uzel 127.0.

20 DNS - typy záznamů Záznam začátku autority zony ( Start of Authority Record ) zóna [ttl] v sec class IN SOA kontakt adresa. Charakteristika zóny (serial refresh retry expire minimum) mendelu.cz 1 6 admin.dahlia. mendelu.cz. ( ) 20

Charakteristika zóny (serial refresh retry expire minimum) mendelu.

21 DNS - typy záznamů Adresový záznam ( Address Record ) host [ttl] class A IP adresa akela Záznam pro zřetězené jméno ( Canonical Name Record ) alias [ttl] class CNAME orig. doménové jméno www 1 5 dahlia.mendelu.cz. 21

22 DNS - typy záznamů Záznam uzlu doručujícího poštovní zprávy ( Mail Exchanger Record ) doménové jméno zóny/uzlu [ttl] class M preference doménové jméno mail serveru mendelu.cz /5/10.. dahlia.mendelu.cz. Záznam pro DNS server zóny ( Name Server Record ) doménové jméno zóny [ttl] class NS doménové jméno DNS serveru mendelu.cz 1 2 dahlia.mendelu.cz. 22

23 DNS - typy záznamů Ukazatel na záznam v reverzní doméně (= inaddrr.arpa.) pro daný uzel ( Domain Name Pointer Record ) reverzní DN [ttl] class PTR doménové jméno in-addr.arpa 1 12 akela.mendelu.cz. 23

24 DNS - typy záznamů Implementace DNS (de facto standard) BIND (Berkeley Internet Name Domain) DNS server (daemon named) DNS klient (knihovní funkce resolver ) nástroje pro ověření funkcí DNS server (utilita nslookup) konfigurační soubory (named.conf ) datové zónové soubory (tzv. Master files ) přímá databáze inverzní databáze root databáze 24

25 Funkční schéma DNS uživatelský program uživ. dotaz uživ. odpověď připojení RR Lokální systém Resolver Sdílená databáze (cache) DNS query DNS response odkaz Vzdálené systémy Name server Master files obnova Name server odkaz update DNS query DNS response žádost o update Resolver Name server (primární) 25

26 Iterační komunikace Počítačové sítě DNS (2) A? (3) NS-1 root server klient (1) A? (8) A server (4) A? (5) NS-2 (6) A? (7) A server NS-1 server NS-2 26

27 Rekurzivní komunikace Počítačové sítě DNS (root server rekurze neposkytuje) (2) A? (3) NS-1 root server klient (1) A? (8) A server (4) A? (7) A (5) A? server NS-1 (6) A server NS-2 27
