Dávkovač přísad. Popis

Transkript

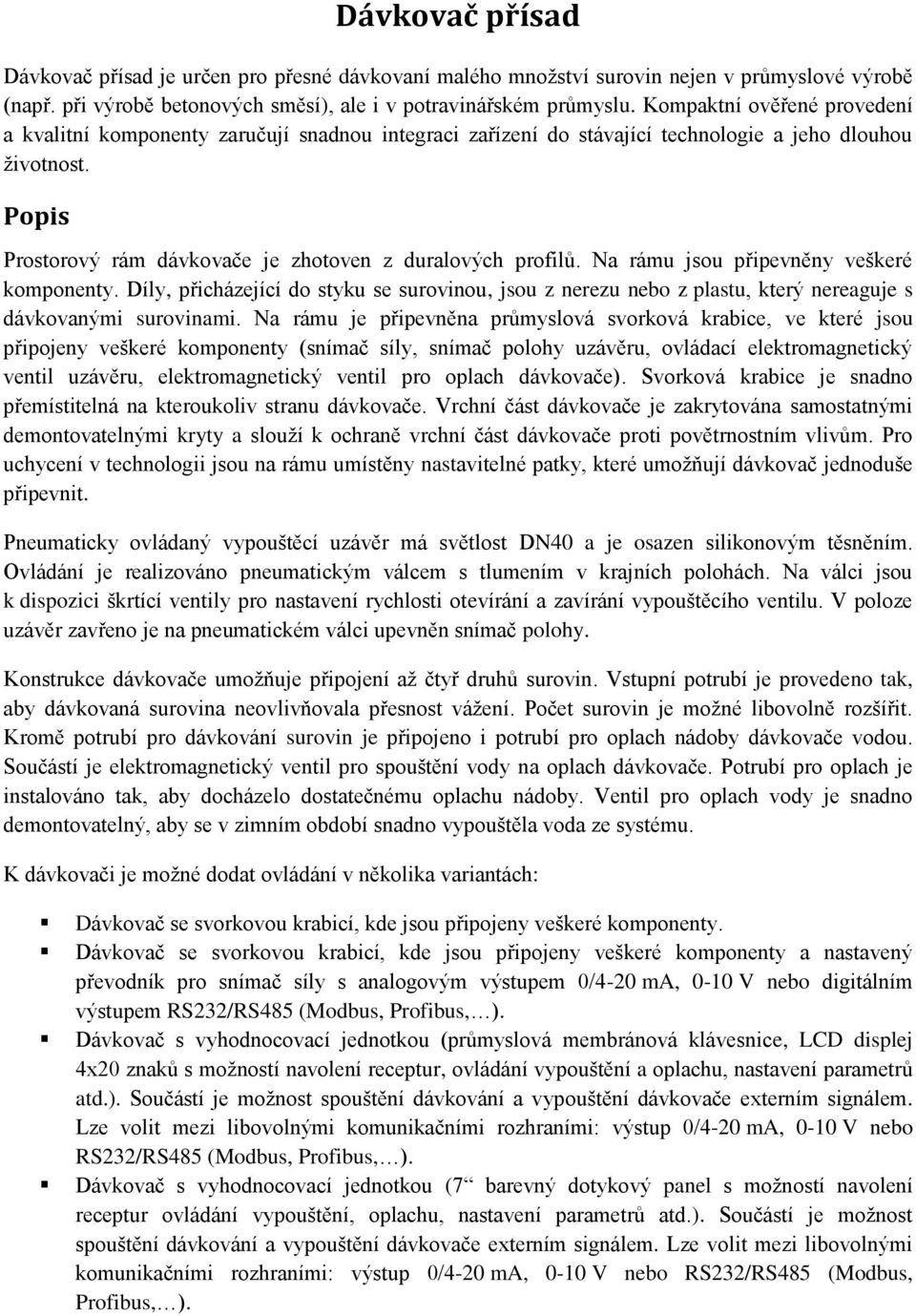

1 Dávkovač přísad Dávkovač přísad je určen pro přesné dávkovaní malého množství surovin nejen v průmyslové výrobě (např. při výrobě betonových směsí), ale i v potravinářském průmyslu. Kompaktní ověřené provedení a kvalitní komponenty zaručují snadnou integraci zařízení do stávající technologie a jeho dlouhou životnost. Popis Prostorový rám dávkovače je zhotoven z duralových profilů. Na rámu jsou připevněny veškeré komponenty. Díly, přicházející do styku se surovinou, jsou z nerezu nebo z plastu, který nereaguje s dávkovanými surovinami. Na rámu je připevněna průmyslová svorková krabice, ve které jsou připojeny veškeré komponenty (snímač síly, snímač polohy uzávěru, ovládací elektromagnetický ventil uzávěru, elektromagnetický ventil pro oplach dávkovače). Svorková krabice je snadno přemístitelná na kteroukoliv stranu dávkovače. Vrchní část dávkovače je zakrytována samostatnými demontovatelnými kryty a slouží k ochraně vrchní část dávkovače proti povětrnostním vlivům. Pro uchycení v technologii jsou na rámu umístěny nastavitelné patky, které umožňují dávkovač jednoduše připevnit. Pneumaticky ovládaný vypouštěcí uzávěr má světlost DN40 a je osazen silikonovým těsněním. Ovládání je realizováno pneumatickým válcem s tlumením v krajních polohách. Na válci jsou k dispozici škrtící ventily pro nastavení rychlosti otevírání a zavírání vypouštěcího ventilu. V poloze uzávěr zavřeno je na pneumatickém válci upevněn snímač polohy. Konstrukce dávkovače umožňuje připojení až čtyř druhů surovin. Vstupní potrubí je provedeno tak, aby dávkovaná surovina neovlivňovala přesnost vážení. Počet surovin je možné libovolně rozšířit. Kromě potrubí pro dávkování surovin je připojeno i potrubí pro oplach nádoby dávkovače vodou. Součástí je elektromagnetický ventil pro spouštění vody na oplach dávkovače. Potrubí pro oplach je instalováno tak, aby docházelo dostatečnému oplachu nádoby. Ventil pro oplach vody je snadno demontovatelný, aby se v zimním období snadno vypouštěla voda ze systému. K dávkovači je možné dodat ovládání v několika variantách: Dávkovač se svorkovou krabicí, kde jsou připojeny veškeré komponenty. Dávkovač se svorkovou krabicí, kde jsou připojeny veškeré komponenty a nastavený převodník pro snímač síly s analogovým výstupem 0/4-20 ma, 0-10 V nebo digitálním výstupem RS232/RS485 (Modbus, Profibus, ). Dávkovač s vyhodnocovací jednotkou (průmyslová membránová klávesnice, LCD displej 4x20 znaků s možností navolení receptur, ovládání vypouštění a oplachu, nastavení parametrů atd.). Součástí je možnost spouštění dávkování a vypouštění dávkovače externím signálem. Lze volit mezi libovolnými komunikačními rozhraními: výstup 0/4-20 ma, 0-10 V nebo RS232/RS485 (Modbus, Profibus, ). Dávkovač s vyhodnocovací jednotkou (7 barevný dotykový panel s možností navolení receptur ovládání vypouštění, oplachu, nastavení parametrů atd.). Součástí je možnost spouštění dávkování a vypouštění dávkovače externím signálem. Lze volit mezi libovolnými komunikačními rozhraními: výstup 0/4-20 ma, 0-10 V nebo RS232/RS485 (Modbus, Profibus, ).

2 Technické údaje Průhledná plexisklová nádoba se dodává ve dvou základních variantách: Varianta 1: 4,38 dm3 (vhodné pro dávkování 0,1 až 3 kg suroviny), vnější rozměry 680 x 350 x 450 (mm) Varianta 2: 9,46 dm3 (vhodné pro dávkování 0,1 až 8,5 kg suroviny), vnější rozměry 1100 x 350 x 450 (mm) Výstupní signál snímače síly: 2mV/V Maximální zatížení: 20kg Světlost vypouštěcího ventilu: DN40 Ovládací napětí: standardně 24 VDC (na přání 12 VDC, 24 VAC, 230 VAC) Průměr vypouštěcí trubky: 50 mm (nepřesahuje obrys rámu) Obrázky Vyhodnocovací jednotka průmyslový terminál Vyhodnocovací jednotka (průmyslový terminál) v rozvaděči

3 Vyhodnocovací jednotka 7 dotykový panel Vyhodnocovací jednotka (dotykový panel) umístěná v rozvaděči Dávkovač varianta 2 pohled z boku na dávkovač

4 Dávkovač varianta 2 pohled na vstupní potrubí surovin a oplachu vody Dávkovač varianta 1 pohled z boku Dávkovač varianta 1 pohled z boku

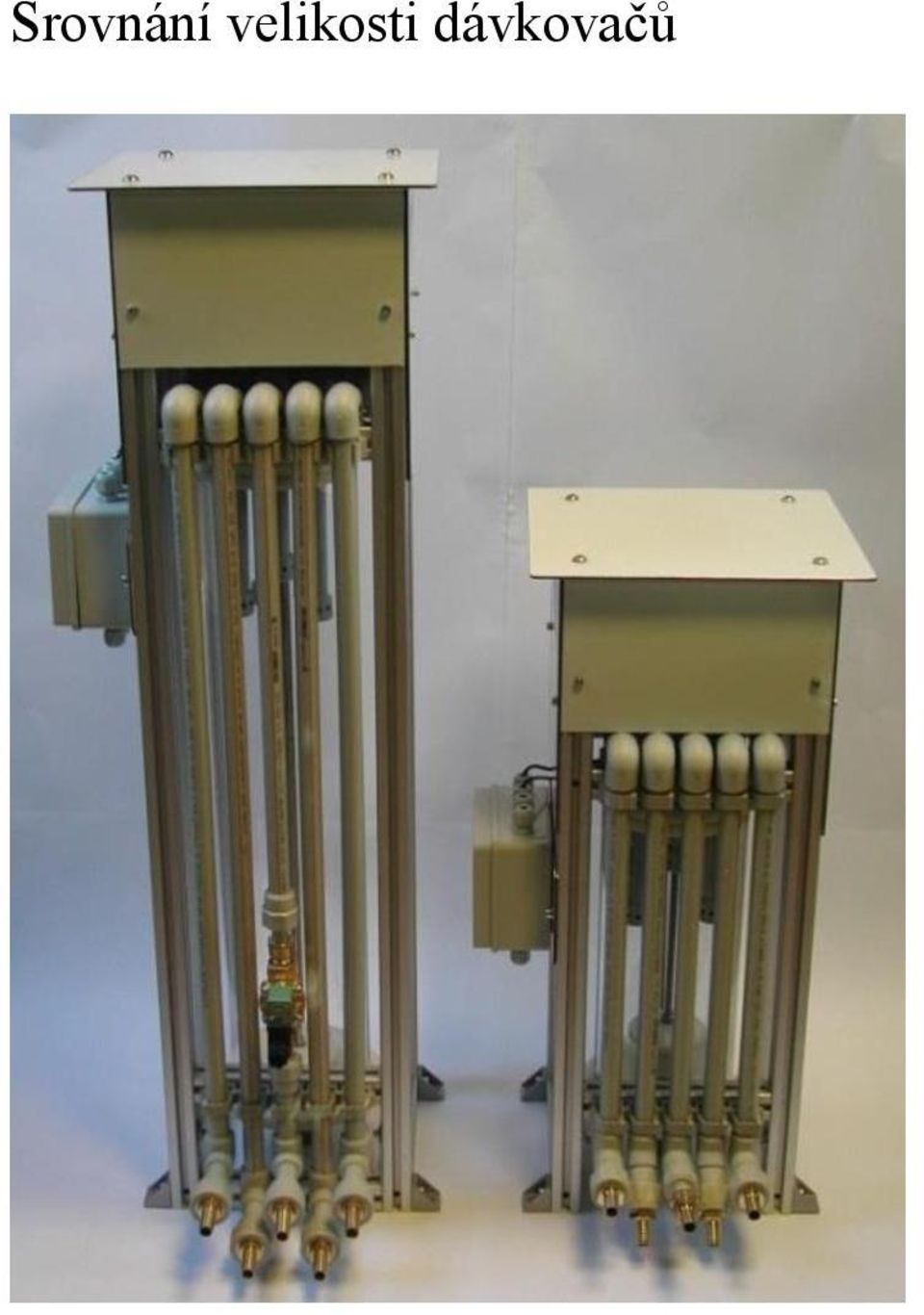

5 Srovnání velikosti dávkovačů
