Modelová řada AgroLyt. výkon (20) 20,0 (25) 25,0 (35) 35,0 (50) 50,0

Transkript

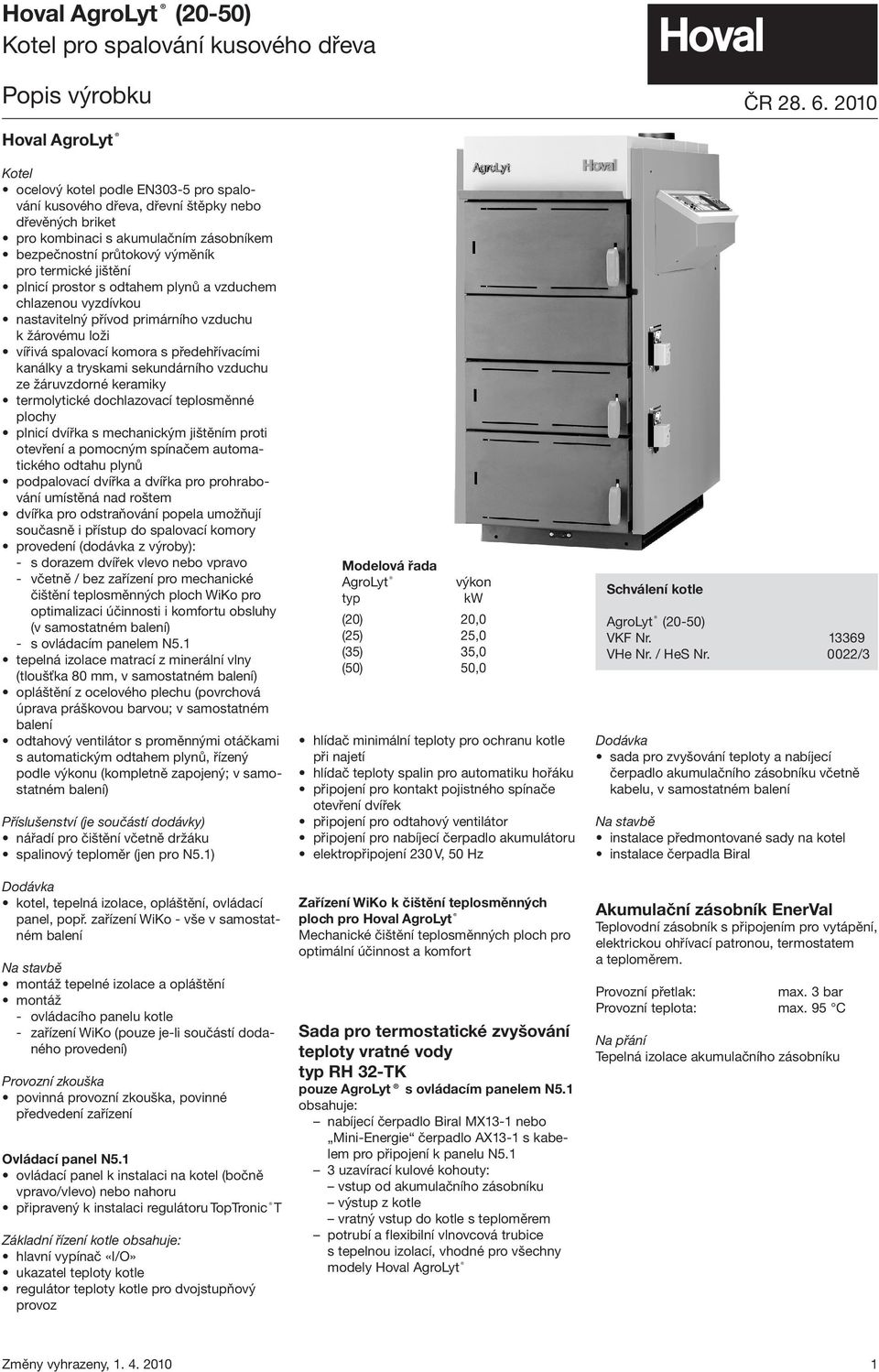

1 Kotel pro spalování kusového dřeva Popis výrobku ČR Hoval AgroLyt Kotel ocelový kotel podle EN303-5 pro spalování kusového dřeva, dřevní štěpky nebo dřevěných briket pro kombinaci s akumulačním zásobníkem bezpečnostní průtokový výměník pro termické jištění plnicí prostor s odtahem plynů a vzduchem chlazenou vyzdívkou nastavitelný přívod primárního vzduchu k žárovému loži vířivá spalovací komora s předehřívacími kanálky a tryskami sekundárního vzduchu ze žáruvzdorné keramiky termolytické dochlazovací teplosměnné plochy plnicí dvířka s mechanickým jištěním proti otevření a pomocným spínačem automatického odtahu plynů podpalovací dvířka a dvířka pro prohrabování umístěná nad roštem dvířka pro odstraňování popela umožňují současně i přístup do spalovací komory provedení (dodávka z výroby): - s dorazem dvířek vlevo nebo vpravo - včetně / bez zařízení pro mechanické čištění teplosměnných ploch WiKo pro optimalizaci účinnosti i komfortu obsluhy (v samostatném balení) - s ovládacím panelem N5.1 tepelná izolace matrací z minerální vlny (tloušťka 80 mm, v samostatném balení) opláštění z ocelového plechu (povrchová úprava práškovou barvou; v samostatném balení odtahový ventilátor s proměnnými otáčkami s automatickým odtahem plynů, řízený podle výkonu (kompletně zapojený; v samostatném balení) Příslušenství (je součástí dodávky) nářadí pro čištění včetně držáku spalinový teploměr (jen pro N5.1) Dodávka kotel, tepelná izolace, opláštění, ovládací panel, popř. zařízení WiKo - vše v samostatném balení Na stavbě montáž tepelné izolace a opláštění montáž - ovládacího panelu kotle - zařízení WiKo (pouze je-li součástí dodaného provedení) Provozní zkouška povinná provozní zkouška, povinné předvedení zařízení Ovládací panel N5.1 ovládací panel k instalaci na kotel (bočně vpravo/vlevo) nebo nahoru připravený k instalaci regulátoru opronic Základní řízení kotle obsahuje: hlavní vypínač «I/O» ukazatel teploty kotle regulátor teploty kotle pro dvojstupňový provoz odelová řada AgroLyt typ výkon kw (20) 20,0 (25) 25,0 (35) 35,0 (50) 50,0 hlídač minimální teploty pro ochranu kotle při najetí hlídač teploty spalin pro automatiku hořáku připojení pro kontakt pojistného spínače otevření dvířek připojení pro odtahový ventilátor připojení pro nabíjecí čerpadlo akumulátoru elektropřipojení 230 V, 50 Hz Zařízení WiKo k čištění teplosměnných ploch pro Hoval AgroLyt echanické čištění teplosměnných ploch pro optimální účinnost a komfort Sada pro termostatické zvyšování teploty vratné vody typ RH 32-K pouze AgroLyt s ovládacím panelem N5.1 obsahuje: nabíjecí čerpadlo Biral X13-1 nebo ini-energie čerpadlo AX13-1 s kabelem pro připojení k panelu N5.1 3 uzavírací kulové kohouty: vstup od akumulačního zásobníku výstup z kotle vratný vstup do kotle s teploměrem potrubí a flexibilní vlnovcová trubice s tepelnou izolací, vhodné pro všechny modely Hoval AgroLyt Schválení kotle AgroLyt (20-50) VKF Nr VHe Nr. / HeS Nr. 0022/3 Dodávka sada pro zvyšování teploty a nabíjecí čerpadlo akumulačního zásobníku včetně kabelu, v samostatném balení Na stavbě instalace předmontované sady na kotel instalace čerpadla Biral Akumulační zásobník EnerVal eplovodní zásobník s připojením pro vytápění, elektrickou ohřívací patronou, termostatem a teploměrem. Provozní přetlak: max. 3 bar Provozní teplota: max. 95 C Na přání epelná izolace akumulačního zásobníku 1

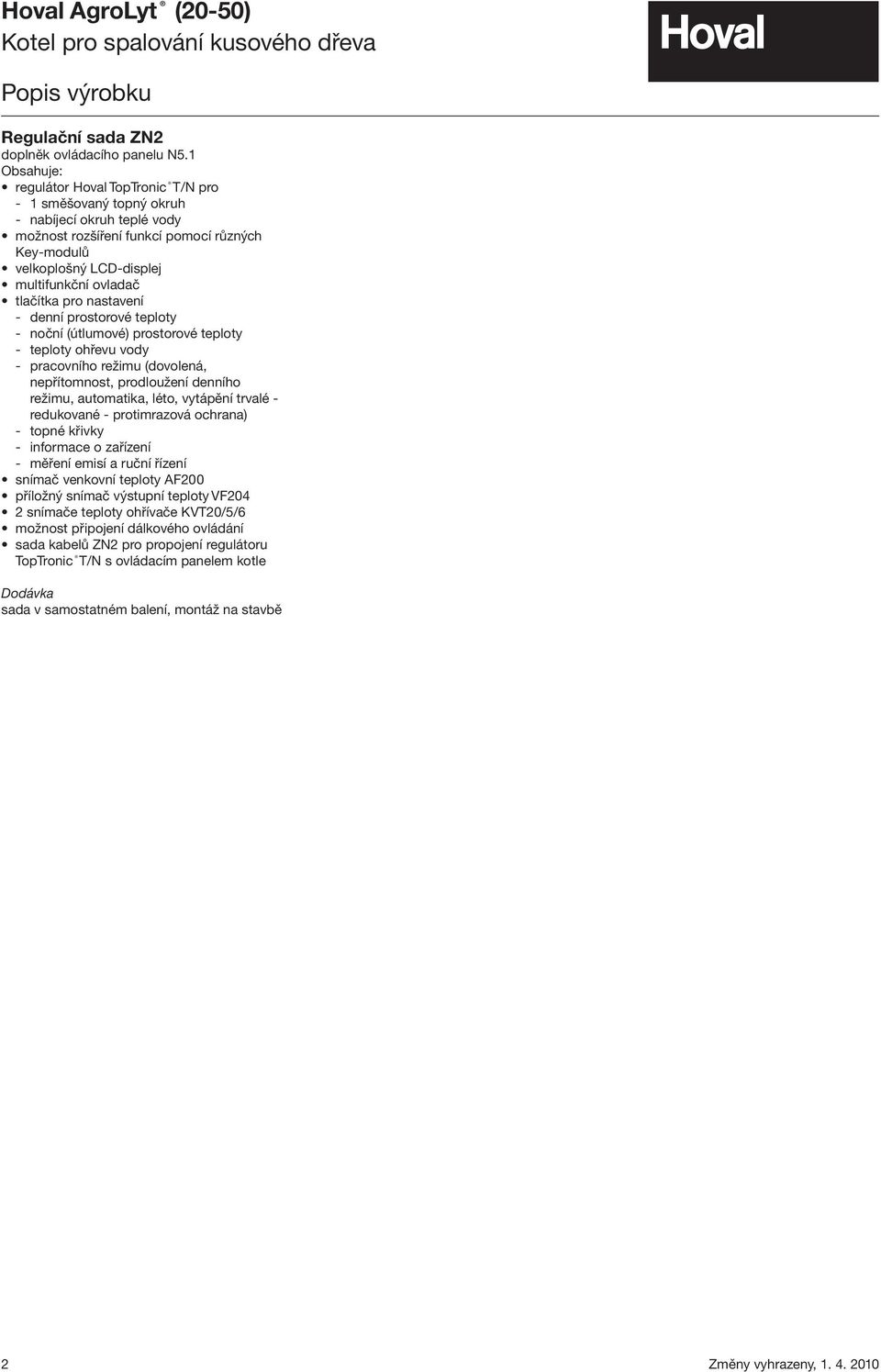

2 Kotel pro spalování kusového dřeva Popis výrobku Regulační sada ZN2 doplněk ovládacího panelu N5.1 Obsahuje: regulátor Hoval opronic /N pro - 1 směšovaný topný okruh - nabíjecí okruh teplé vody možnost rozšíření funkcí pomocí různých Key-modulů velkoplošný LCD-displej multifunkční ovladač tlačítka pro nastavení - denní prostorové teploty - noční (útlumové) prostorové teploty - teploty ohřevu vody - pracovního režimu (dovolená, nepřítomnost, prodloužení denního režimu, automatika, léto, vytápění trvalé - redukované - protimrazová ochrana) - topné křivky - informace o zařízení - měření emisí a ruční řízení snímač venkovní teploty AF200 příložný snímač výstupní teploty VF204 2 snímače teploty ohřívače KV20/5/6 možnost připojení dálkového ovládání sada kabelů ZN2 pro propojení regulátoru opronic /N s ovládacím panelem kotle Dodávka sada v samostatném balení, montáž na stavbě 2

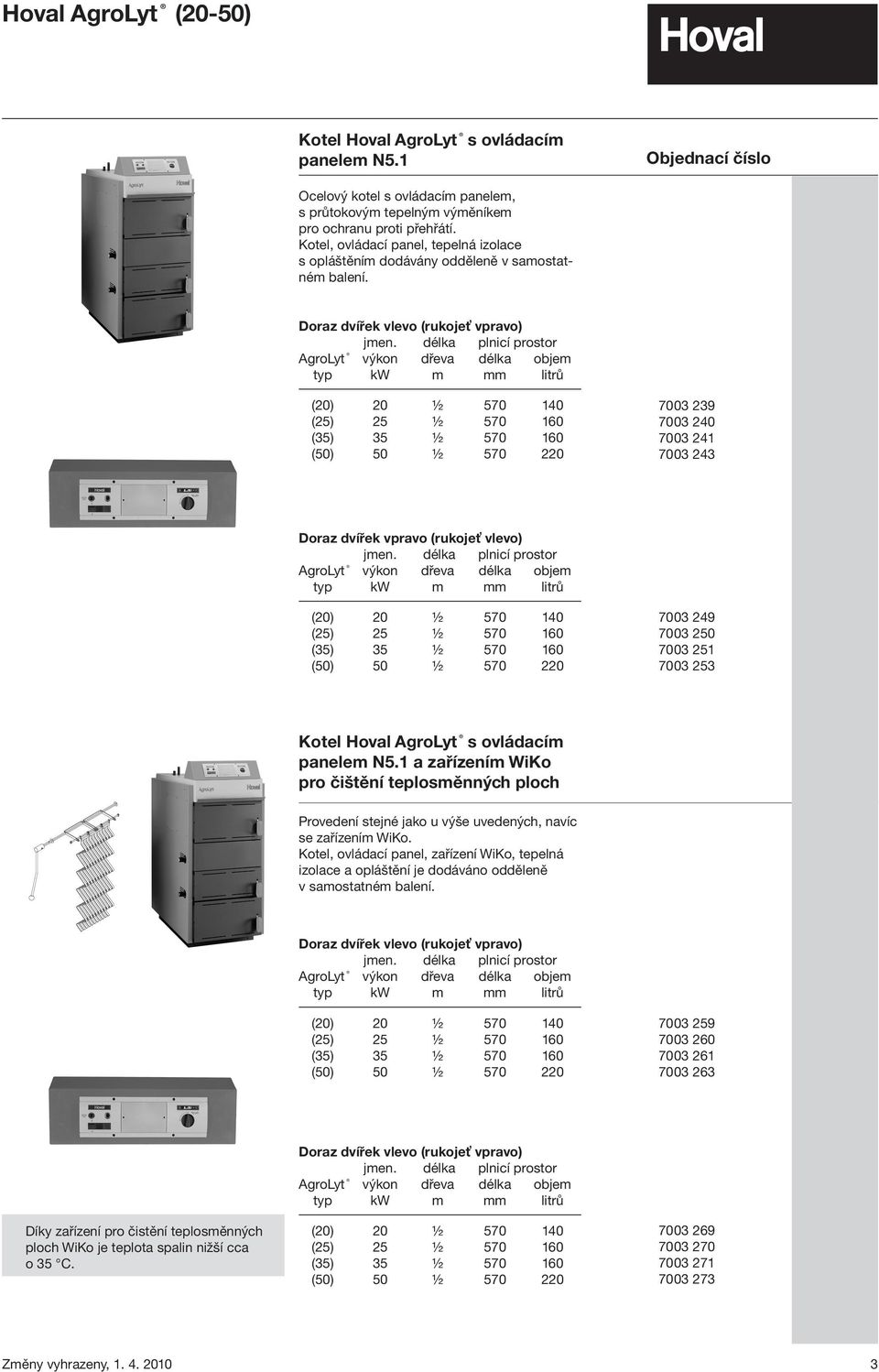

3 Kotel Hoval AgroLyt s ovládacím panelem N5.1 Objednací číslo Ocelový kotel s ovládacím panelem, s průtokovým tepelným výměníkem pro ochranu proti přehřátí. Kotel, ovládací panel, tepelná izolace s opláštěním dodávány odděleně v samostatném balení. Doraz dvířek vlevo (rukojeť vpravo) jmen. délka plnicí prostor AgroLyt výkon dřeva délka objem typ kw m mm litrů (20) 20 ½ (25) 25 ½ (35) 35 ½ (50) 50 ½ Doraz dvířek vpravo (rukojeť vlevo) jmen. délka plnicí prostor AgroLyt výkon dřeva délka objem typ kw m mm litrů (20) 20 ½ (25) 25 ½ (35) 35 ½ (50) 50 ½ Kotel Hoval AgroLyt s ovládacím panelem N5.1 a zařízením WiKo pro čištění teplosměnných ploch Provedení stejné jako u výše uvedených, navíc se zařízením WiKo. Kotel, ovládací panel, zařízení WiKo, tepelná izolace a opláštění je dodáváno odděleně v samostatném balení. Doraz dvířek vlevo (rukojeť vpravo) jmen. délka plnicí prostor AgroLyt výkon dřeva délka objem typ kw m mm litrů (20) 20 ½ (25) 25 ½ (35) 35 ½ (50) 50 ½ Díky zařízení pro čistění teplosměnných ploch WiKo je teplota spalin nižší cca o 35 C. Doraz dvířek vlevo (rukojeť vpravo) jmen. délka plnicí prostor AgroLyt výkon dřeva délka objem typ kw m mm litrů (20) 20 ½ (25) 25 ½ (35) 35 ½ (50) 50 ½

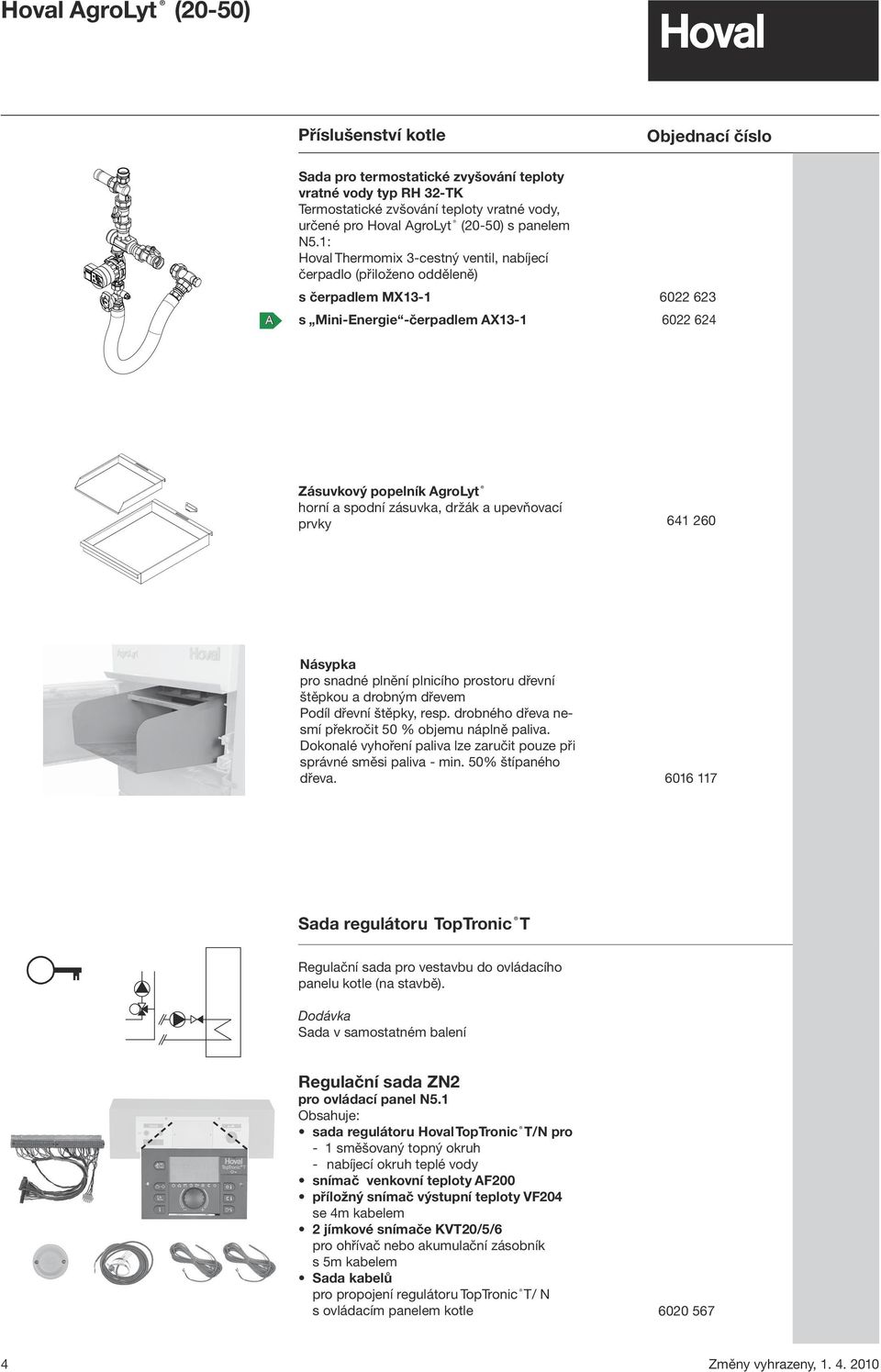

4 Příslušenství kotle Objednací číslo A Sada pro termostatické zvyšování teploty vratné vody typ RH 32-K ermostatické zvšování teploty vratné vody, určené pro Hoval AgroLyt (20-50) s panelem N5.1: Hoval hermomix 3-cestný ventil, nabíjecí čerpadlo (přiloženo odděleně) s čerpadlem X s ini-energie -čerpadlem AX Zásuvkový popelník AgroLyt horní a spodní zásuvka, držák a upevňovací prvky Násypka pro snadné plnění plnicího prostoru dřevní štěpkou a drobným dřevem Podíl dřevní štěpky, resp. drobného dřeva nesmí překročit 50 % objemu náplně paliva. Dokonalé vyhoření paliva lze zaručit pouze při správné směsi paliva - min. 50% štípaného dřeva Sada regulátoru opronic Regulační sada pro vestavbu do ovládacího panelu kotle (na stavbě). Dodávka Sada v samostatném balení Regulační sada ZN2 pro ovládací panel N5.1 Obsahuje: sada regulátoru Hoval opronic /N pro - 1 směšovaný topný okruh - nabíjecí okruh teplé vody snímač venkovní teploty AF200 příložný snímač výstupní teploty VF204 se 4m kabelem 2 jímkové snímače KV20/5/6 pro ohřívač nebo akumulační zásobník s 5m kabelem Sada kabelů pro propojení regulátoru opronic / N s ovládacím panelem kotle

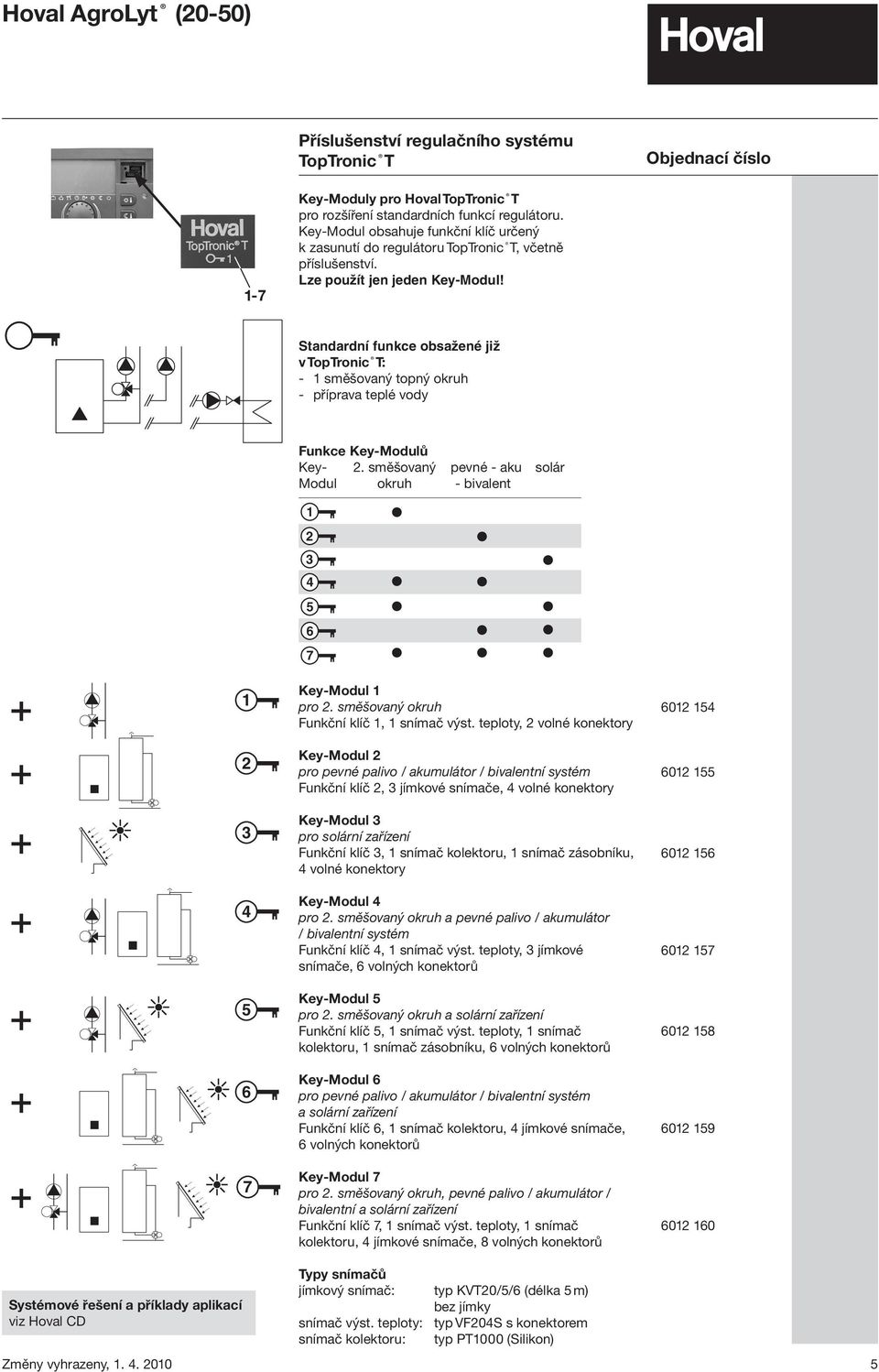

5 Hoval AgroLyt (20-50) Příslušenství regulačního systému opronic Objednací číslo 1-7 Key-oduly pro Hoval opronic pro rozšíření standardních funkcí regulátoru. Key-odul obsahuje funkční klíč určený k zasunutí do regulátoru opronic, včetně příslušenství. Lze použít jen jeden Key-odul! Standardní funkce obsažené již v opronic : - 1 směšovaný topný okruh - příprava teplé vody Funkce Key-odulů Key- 2. směšovaný pevné - aku solár odul okruh - bivalent Key-odul 1 pro 2. směšovaný okruh Funkční klíč 1, 1 snímač výst. teploty, 2 volné konektory Key-odul 2 pro pevné palivo / akumulátor / bivalentní systém Funkční klíč 2, 3 jímkové snímače, 4 volné konektory Key-odul 3 pro solární zařízení Funkční klíč 3, 1 snímač kolektoru, 1 snímač zásobníku, 4 volné konektory Key-odul 4 pro 2. směšovaný okruh a pevné palivo / akumulátor / bivalentní systém Funkční klíč 4, 1 snímač výst. teploty, 3 jímkové snímače, 6 volných konektorů Key-odul 5 pro 2. směšovaný okruh a solární zařízení Funkční klíč 5, 1 snímač výst. teploty, 1 snímač kolektoru, 1 snímač zásobníku, 6 volných konektorů Key-odul 6 pro pevné palivo / akumulátor / bivalentní systém a solární zařízení Funkční klíč 6, 1 snímač kolektoru, 4 jímkové snímače, 6 volných konektorů Key-odul 7 pro 2. směšovaný okruh, pevné palivo / akumulátor / bivalentní a solární zařízení Funkční klíč 7, 1 snímač výst. teploty, 1 snímač kolektoru, 4 jímkové snímače, 8 volných konektorů Systémové řešení a příklady aplikací viz Hoval CD ypy snímačů jímkový snímač: typ KV20/5/6 (délka 5 m) bez jímky snímač výst. teploty: typ VF204S s konektorem snímač kolektoru: typ P1000 (Silikon) 5

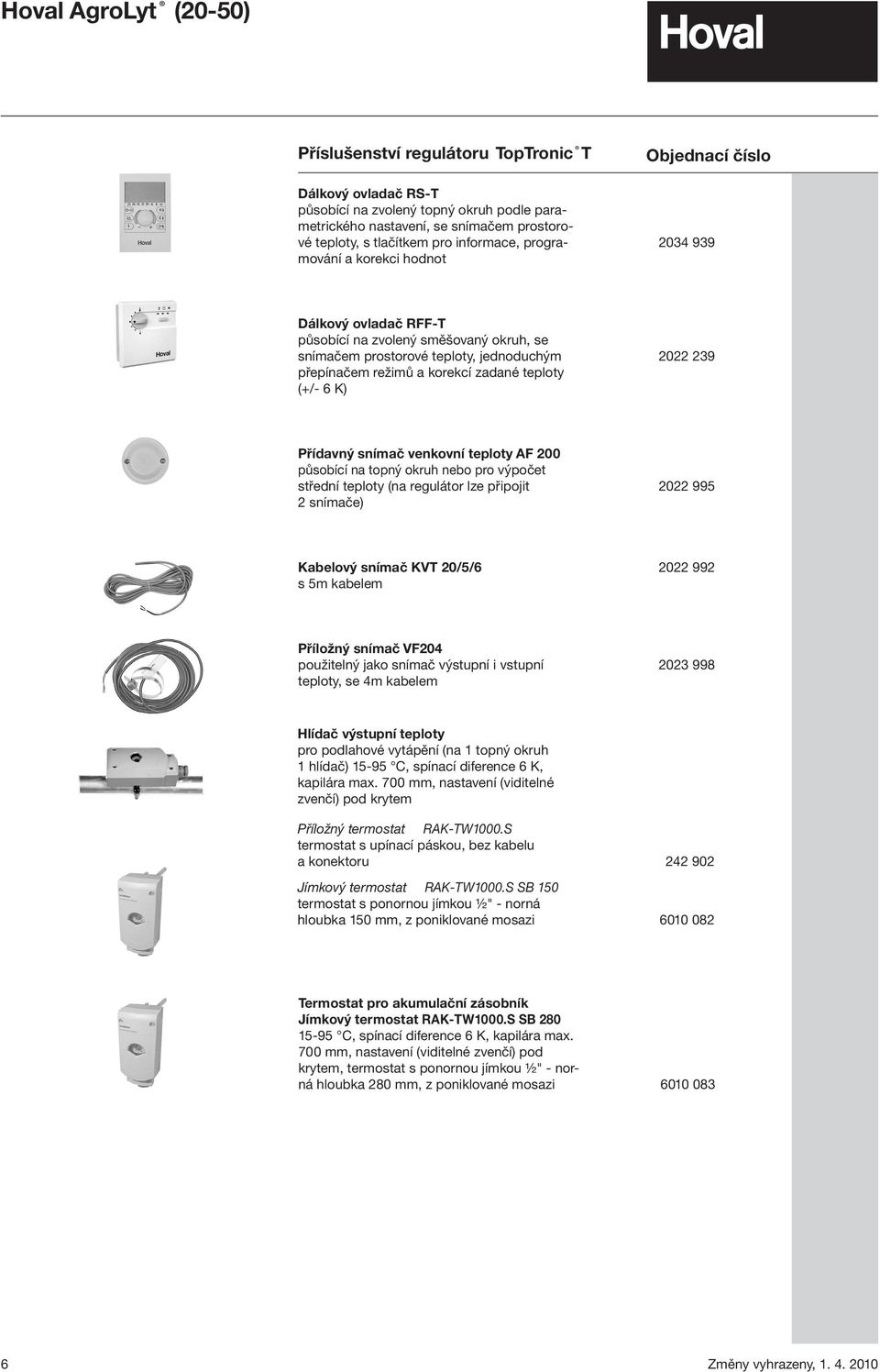

6 Příslušenství regulátoru opronic Dálkový ovladač RS- působící na zvolený topný okruh podle parametrického nastavení, se snímačem prostorové teploty, s tlačítkem pro informace, programování a korekci hodnot Objednací číslo Dálkový ovladač RFF- působící na zvolený směšovaný okruh, se snímačem prostorové teploty, jednoduchým přepínačem režimů a korekcí zadané teploty (+/- 6 K) Přídavný snímač venkovní teploty AF 200 působící na topný okruh nebo pro výpočet střední teploty (na regulátor lze připojit 2 snímače) Kabelový snímač KV 20/5/6 s 5m kabelem Příložný snímač VF204 použitelný jako snímač výstupní i vstupní teploty, se 4m kabelem Hlídač výstupní teploty pro podlahové vytápění (na 1 topný okruh 1 hlídač) C, spínací diference 6 K, kapilára max. 700 mm, nastavení (viditelné zvenčí) pod krytem Příložný termostat RAK-W1000.S termostat s upínací páskou, bez kabelu a konektoru Jímkový termostat RAK-W1000.S SB 150 termostat s ponornou jímkou ½" - norná hloubka 150 mm, z poniklované mosazi ermostat pro akumulační zásobník Jímkový termostat RAK-W1000.S SB C, spínací diference 6 K, kapilára max. 700 mm, nastavení (viditelné zvenčí) pod krytem, termostat s ponornou jímkou ½" - norná hloubka 280 mm, z poniklované mosazi

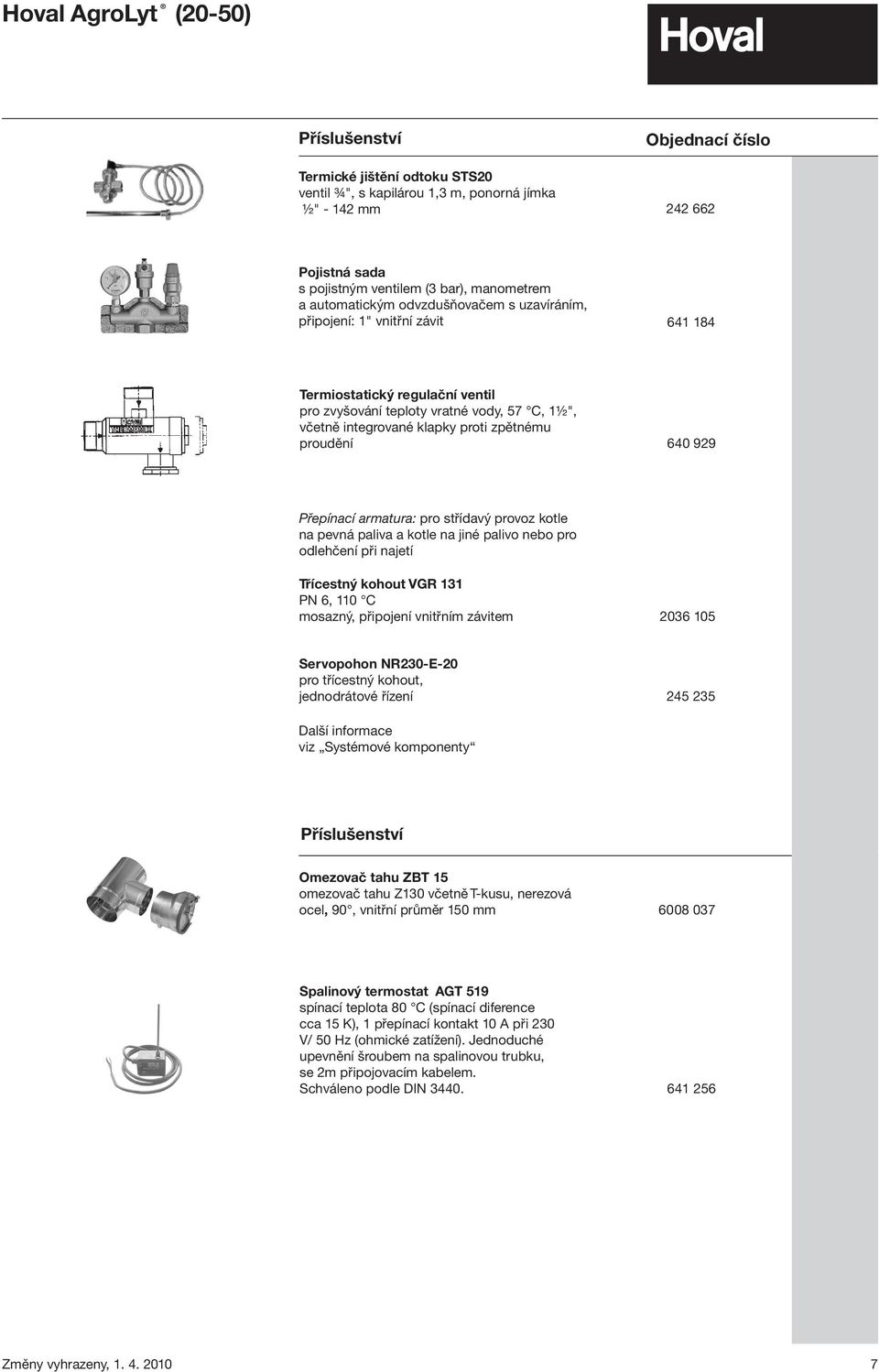

7 Příslušenství ermické jištění odtoku SS20 ventil ¾", s kapilárou 1,3 m, ponorná jímka ½" mm Objednací číslo Pojistná sada s pojistným ventilem (3 bar), manometrem a automatickým odvzdušňovačem s uzavíráním, připojení: 1" vnitřní závit ermiostatický regulační ventil pro zvyšování teploty vratné vody, 57 C, 1½", včetně integrované klapky proti zpětnému proudění ,00 Přepínací armatura: pro střídavý provoz kotle na pevná paliva a kotle na jiné palivo nebo pro odlehčení při najetí řícestný kohout VGR 131 PN 6, 110 C mosazný, připojení vnitřním závitem ,00 Servopohon NR230-E-20 pro třícestný kohout, jednodrátové řízení ,00 Další informace viz Systémové komponenty Příslušenství Omezovač tahu ZB 15 omezovač tahu Z130 včetně -kusu, nerezová ocel, 90, vnitřní průměr 150 mm XXX. Spalinový termostat AG 519 spínací teplota 80 C (spínací diference cca 15 K), 1 přepínací kontakt 10 A při 230 V/ 50 Hz (ohmické zatížení). Jednoduché upevnění šroubem na spalinovou trubku, se 2m připojovacím kabelem. Schváleno podle DIN

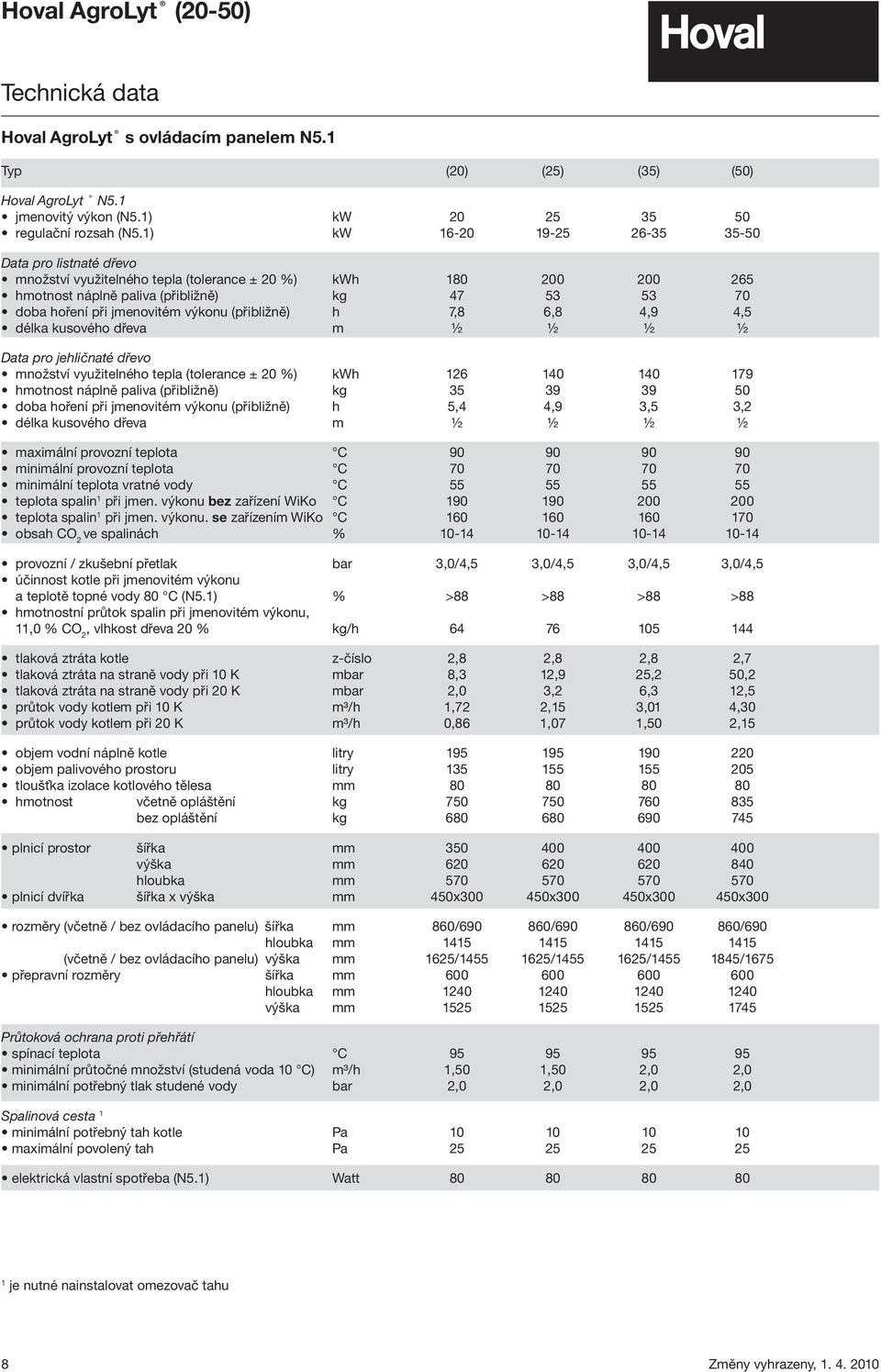

8 echnická data Hoval AgroLyt s ovládacím panelem N5.1 yp (20) (25) (35) (50) Hoval AgroLyt N5.1 jmenovitý výkon (N5.1) kw regulační rozsah (N5.1) kw Data pro listnaté dřevo množství využitelného tepla (tolerance ± 20 %) kwh hmotnost náplně paliva (přibližně) kg doba hoření při jmenovitém výkonu (přibližně) h 7,8 6,8 4,9 4,5 délka kusového dřeva m ½ ½ ½ ½ Data pro jehličnaté dřevo množství využitelného tepla (tolerance ± 20 %) kwh hmotnost náplně paliva (přibližně) kg doba hoření při jmenovitém výkonu (přibližně) h 5,4 4,9 3,5 3,2 délka kusového dřeva m ½ ½ ½ ½ maximální provozní teplota C minimální provozní teplota C minimální teplota vratné vody C teplota spalin 1 při jmen. výkonu bez zařízení WiKo C teplota spalin 1 při jmen. výkonu. se zařízením WiKo C obsah CO 2 ve spalinách % provozní / zkušební přetlak bar 3,0/4,5 3,0/4,5 3,0/4,5 3,0/4,5 účinnost kotle při jmenovitém výkonu a teplotě topné vody 80 C (N5.1) % >88 >88 >88 >88 hmotnostní průtok spalin při jmenovitém výkonu, 11,0 % CO 2, vlhkost dřeva 20 % kg/h tlaková ztráta kotle z-číslo 2,8 2,8 2,8 2,7 tlaková ztráta na straně vody při 10 K mbar 8,3 12,9 25,2 50,2 tlaková ztráta na straně vody při 20 K mbar 2,0 3,2 6,3 12,5 průtok vody kotlem při 10 K m³/h 1,72 2,15 3,01 4,30 průtok vody kotlem při 20 K m³/h 0,86 1,07 1,50 2,15 objem vodní náplně kotle litry objem palivového prostoru litry tloušťka izolace kotlového tělesa mm hmotnost včetně opláštění kg bez opláštění kg plnicí prostor šířka mm výška mm hloubka mm plnicí dvířka šířka x výška mm 450x x x x300 rozměry (včetně / bez ovládacího panelu) šířka mm 860/ / / /690 hloubka mm (včetně / bez ovládacího panelu) výška mm 1625/ / / /1675 přepravní rozměry šířka mm hloubka mm výška mm Průtoková ochrana proti přehřátí spínací teplota C minimální průtočné množství (studená voda 10 C) m³/h 1,50 1,50 2,0 2,0 minimální potřebný tlak studené vody bar 2,0 2,0 2,0 2,0 Spalinová cesta 1 minimální potřebný tah kotle Pa maximální povolený tah Pa elektrická vlastní spotřeba (N5.1) Watt je nutné nainstalovat omezovač tahu 8

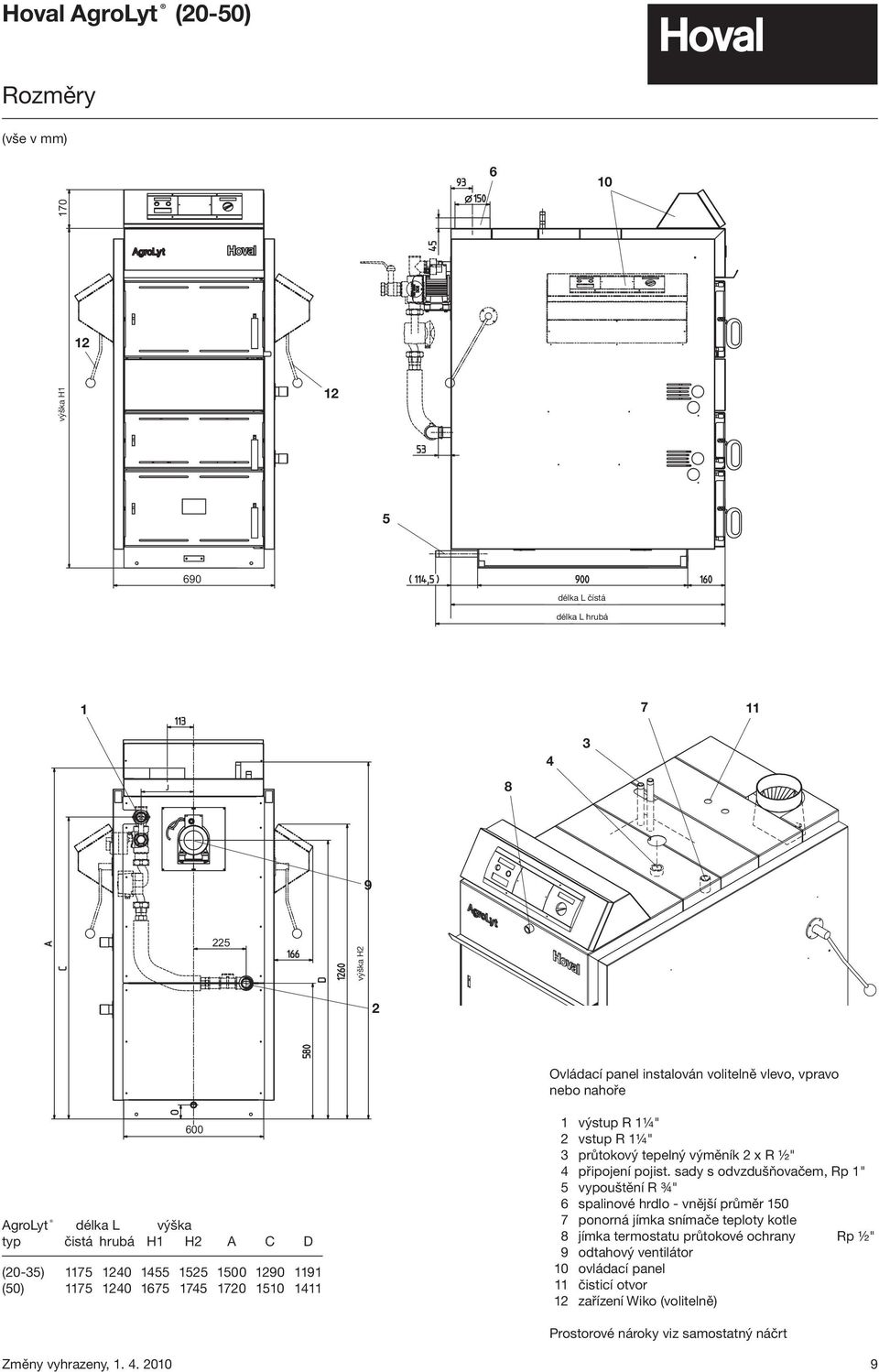

9 Rozměry (vše v mm) výška H délka L čístá délka L hrubá H2 výška H2 2 Ovládací panel instalován volitelně vlevo, vpravo nebo nahoře 600 AgroLyt délka L výška typ čistá hrubá H1 H2 A C D (20-35) (50) výstup R 1¼" 2 vstup R 1¼" 3 průtokový tepelný výměník 2 x R ½" 4 připojení pojist. sady s odvzdušňovačem, Rp 1" 5 vypouštění R ¾" 6 spalinové hrdlo - vnější průměr ponorná jímka snímače teploty kotle 8 jímka termostatu průtokové ochrany Rp ½" 9 odtahový ventilátor 10 ovládací panel 11 čisticí otvor 12 zařízení Wiko (volitelně) Prostorové nároky viz samostatný náčrt 9

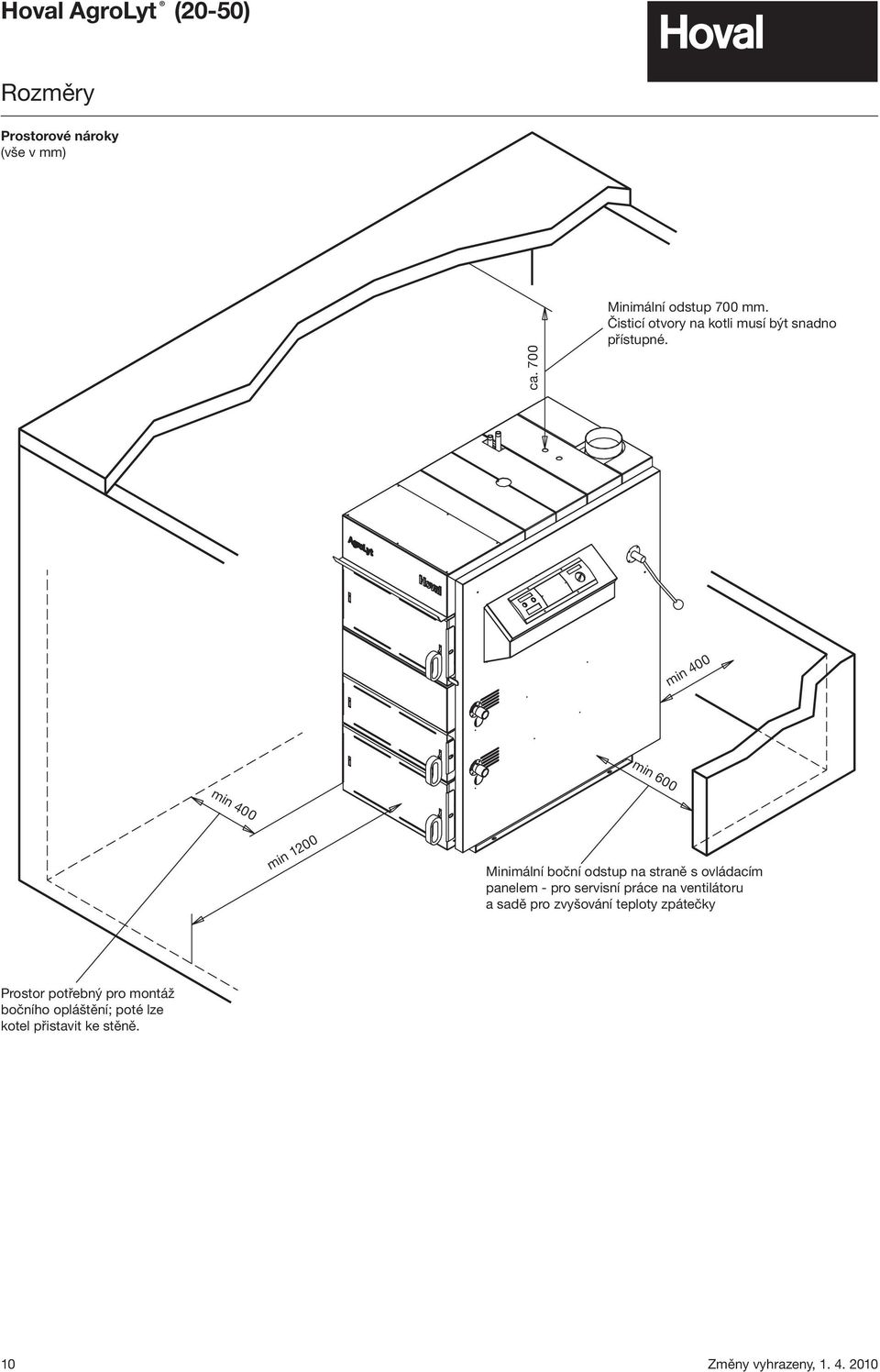

10 min 400 min 600 Hoval AgroLyt (20-50) Rozměry Prostorové nároky (vše v mm) ca. 700 inimální odstup 700 mm. Čisticí otvory na kotli musí být snadno přístupné. min 400 min 1200 inimální boční odstup na straně s ovládacím panelem - pro servisní práce na ventilátoru a sadě pro zvyšování teploty zpátečky Prostor potřebný pro montáž bočního opláštění; poté lze kotel přistavit ke stěně. 10

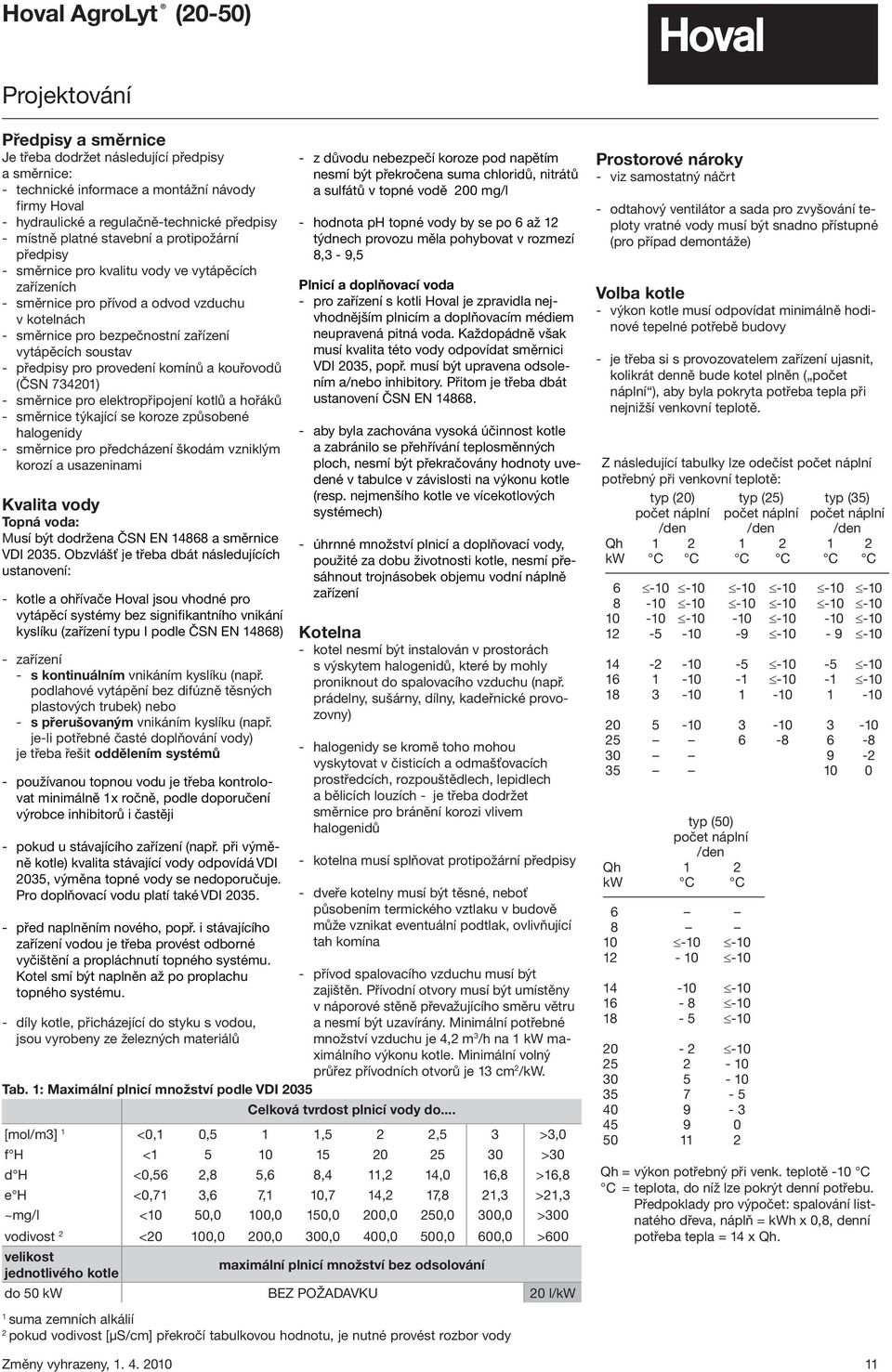

11 Projektování Předpisy a směrnice Je třeba dodržet následující předpisy a směrnice: - technické informace a montážní návody firmy Hoval - hydraulické a regulačně-technické předpisy - místně platné stavební a protipožární předpisy - směrnice pro kvalitu vody ve vytápěcích zařízeních - směrnice pro přívod a odvod vzduchu v kotelnách - směrnice pro bezpečnostní zařízení vytápěcích soustav - předpisy pro provedení komínů a kouřovodů (ČSN ) - směrnice pro elektropřipojení kotlů a hořáků - směrnice týkající se koroze způsobené halogenidy - směrnice pro předcházení škodám vzniklým korozí a usazeninami Kvalita vody opná voda: usí být dodržena ČSN EN a směrnice VDI Obzvlášť je třeba dbát následujících ustanovení: - kotle a ohřívače Hoval jsou vhodné pro vytápěcí systémy bez signifikantního vnikání kyslíku (zařízení typu I podle ČSN EN 14868) - zařízení - s kontinuálním vnikáním kyslíku (např. podlahové vytápění bez difúzně těsných plastových trubek) nebo - s přerušovaným vnikáním kyslíku (např. je-li potřebné časté doplňování vody) je třeba řešit oddělením systémů - používanou topnou vodu je třeba kontrolovat minimálně 1x ročně, podle doporučení výrobce inhibitorů i častěji - pokud u stávajícího zařízení (např. při výměně kotle) kvalita stávající vody odpovídá VDI 2035, výměna topné vody se nedoporučuje. Pro doplňovací vodu platí také VDI před naplněním nového, popř. i stávajícího zařízení vodou je třeba provést odborné vyčištění a propláchnutí topného systému. Kotel smí být naplněn až po proplachu topného systému. - díly kotle, přicházející do styku s vodou, jsou vyrobeny ze železných materiálů ab. 1: aximální plnicí množství podle VDI z důvodu nebezpečí koroze pod napětím nesmí být překročena suma chloridů, nitrátů a sulfátů v topné vodě 200 mg/l - hodnota ph topné vody by se po 6 až 12 týdnech provozu měla pohybovat v rozmezí 8,3-9,5 Plnicí a doplňovací voda - pro zařízení s kotli Hoval je zpravidla nejvhodnějším plnicím a doplňovacím médiem neupravená pitná voda. Každopádně však musí kvalita této vody odpovídat směrnici VDI 2035, popř. musí být upravena odsolením a/nebo inhibitory. Přitom je třeba dbát ustanovení ČSN EN aby byla zachována vysoká účinnost kotle a zabránilo se přehřívání teplosměnných ploch, nesmí být překračovány hodnoty uvedené v tabulce v závislosti na výkonu kotle (resp. nejmenšího kotle ve vícekotlových systémech) - úhrnné množství plnicí a doplňovací vody, použité za dobu životnosti kotle, nesmí přesáhnout trojnásobek objemu vodní náplně zařízení Kotelna - kotel nesmí být instalován v prostorách s výskytem halogenidů, které by mohly proniknout do spalovacího vzduchu (např. prádelny, sušárny, dílny, kadeřnické provozovny) - halogenidy se kromě toho mohou vyskytovat v čisticích a odmašťovacích prostředcích, rozpouštědlech, lepidlech a bělicích louzích - je třeba dodržet směrnice pro bránění korozi vlivem halogenidů - kotelna musí splňovat protipožární předpisy - dveře kotelny musí být těsné, neboť působením termického vztlaku v budově může vznikat eventuální podtlak, ovlivňující tah komína - přívod spalovacího vzduchu musí být zajištěn. Přívodní otvory musí být umístěny v náporové stěně převažujícího směru větru a nesmí být uzavírány. inimální potřebné množství vzduchu je 4,2 m 3 /h na 1 kw maximálního výkonu kotle. inimální volný průřez přívodních otvorů je 13 cm 2 /kw. Celková tvrdost plnicí vody do... [mol/m3] 1 <0,1 0,5 1 1,5 2 2,5 3 >3,0 f H < >30 d H <0,56 2,8 5,6 8,4 11,2 14,0 16,8 >16,8 e H <0,71 3,6 7,1 10,7 14,2 17,8 21,3 >21,3 ~mg/l <10 50,0 100,0 150,0 200,0 250,0 300,0 >300 vodivost 2 <20 100,0 200,0 300,0 400,0 500,0 600,0 >600 velikost jednotlivého kotle maximální plnicí množství bez odsolování do 50 kw BEZ POŽADAVKU 20 l/kw 1 suma zemních alkálií 2 pokud vodivost [µs/cm] překročí tabulkovou hodnotu, je nutné provést rozbor vody Prostorové nároky - viz samostatný náčrt - odtahový ventilátor a sada pro zvyšování teploty vratné vody musí být snadno přístupné (pro případ demontáže) Volba kotle - výkon kotle musí odpovídat minimálně hodinové tepelné potřebě budovy - je třeba si s provozovatelem zařízení ujasnit, kolikrát denně bude kotel plněn ( počet náplní ), aby byla pokryta potřeba tepla při nejnižší venkovní teplotě. Z následující tabulky lze odečíst počet náplní potřebný při venkovní teplotě: typ (20) typ (25) typ (35) počet náplní počet náplní počet náplní /den /den /den Qh kw C C C C C C typ (50) počet náplní /den Qh 1 2 kw C C Qh = výkon potřebný při venk. teplotě -10 C C = teplota, do níž lze pokrýt denní potřebu. Předpoklady pro výpočet: spalování listnatého dřeva, náplň = kwh x 0,8, denní potřeba tepla = 14 x Qh. 11

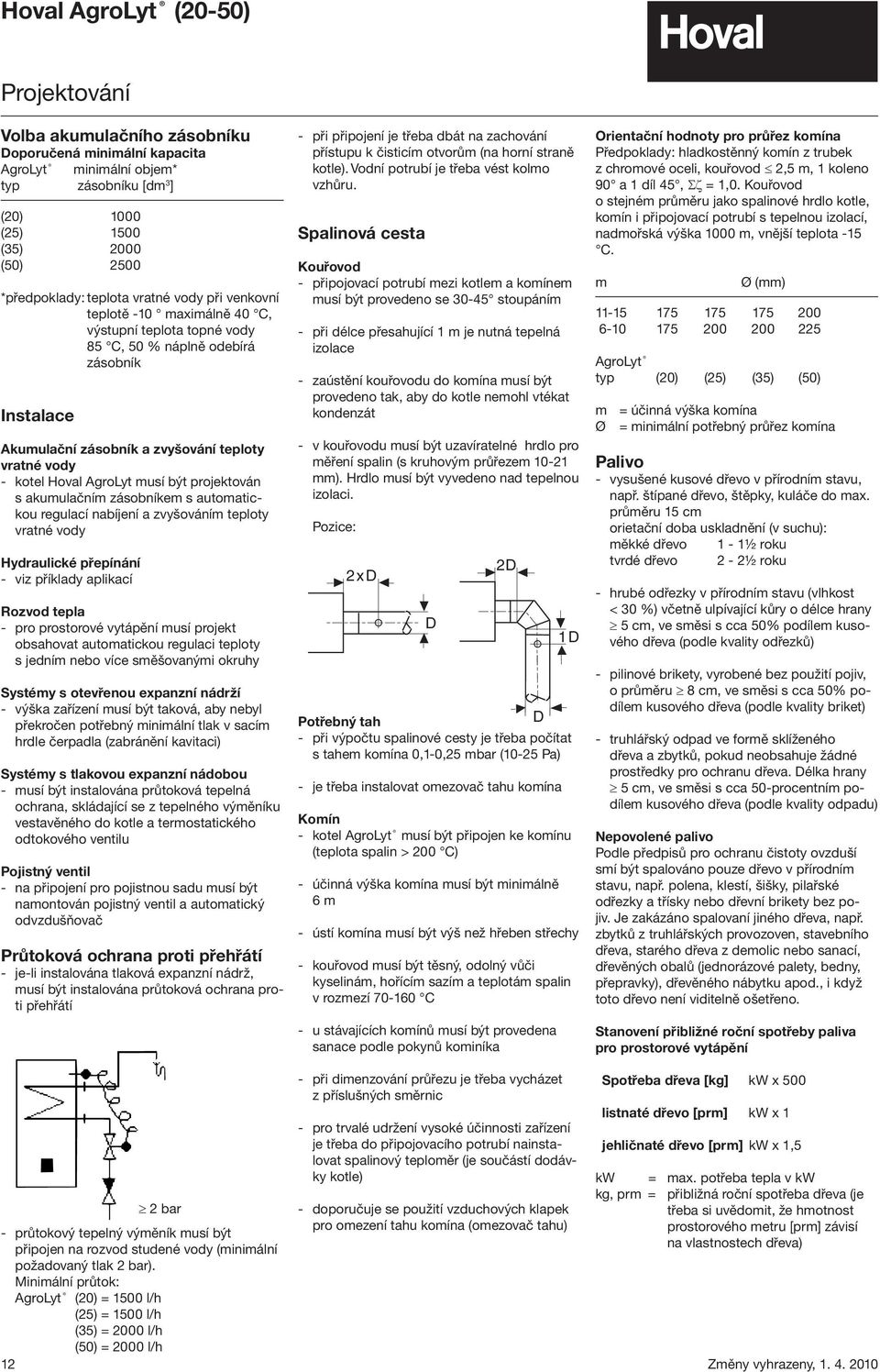

12 Projektování Volba akumulačního zásobníku Doporučená minimální kapacita AgroLyt minimální objem* typ zásobníku [dm 3 ] (20) 1000 (25) 1500 (35) 2000 (50) 2500 *předpoklady: teplota vratné vody při venkovní teplotě -10 maximálně 40 C, výstupní teplota topné vody 85 C, 50 % náplně odebírá zásobník Instalace Akumulační zásobník a zvyšování teploty vratné vody - kotel Hoval AgroLyt musí být projektován s akumulačním zásobníkem s automatickou regulací nabíjení a zvyšováním teploty vratné vody Hydraulické přepínání - viz příklady aplikací Rozvod tepla - pro prostorové vytápění musí projekt obsahovat automatickou regulaci teploty s jedním nebo více směšovanými okruhy Systémy s otevřenou expanzní nádrží - výška zařízení musí být taková, aby nebyl překročen potřebný minimální tlak v sacím hrdle čerpadla (zabránění kavitaci) Systémy s tlakovou expanzní nádobou - musí být instalována průtoková tepelná ochrana, skládající se z tepelného výměníku vestavěného do kotle a termostatického odtokového ventilu Pojistný ventil - na připojení pro pojistnou sadu musí být namontován pojistný ventil a automatický odvzdušňovač Průtoková ochrana proti přehřátí - je-li instalována tlaková expanzní nádrž, musí být instalována průtoková ochrana proti přehřátí 2 bar - průtokový tepelný výměník musí být připojen na rozvod studené vody (minimální požadovaný tlak 2 bar). inimální průtok: AgroLyt (20) = 1500 l/h (25) = 1500 l/h (35) = 2000 l/h (50) = 2000 l/h 12 - při připojení je třeba dbát na zachování přístupu k čisticím otvorům (na horní straně kotle). Vodní potrubí je třeba vést kolmo vzhůru. Spalinová cesta Kouřovod - připojovací potrubí mezi kotlem a komínem musí být provedeno se stoupáním - při délce přesahující 1 m je nutná tepelná izolace - zaústění kouřovodu do komína musí být provedeno tak, aby do kotle nemohl vtékat kondenzát - v kouřovodu musí být uzavíratelné hrdlo pro měření spalin (s kruhovým průřezem mm). Hrdlo musí být vyvedeno nad tepelnou izolaci. Pozice: 2xD D 2D Potřebný tah D - při výpočtu spalinové cesty je třeba počítat s tahem komína 0,1-0,25 mbar (10 25 Pa) - je třeba instalovat omezovač tahu komína Komín - kotel AgroLyt musí být připojen ke komínu (teplota spalin > 200 C) - účinná výška komína musí být minimálně 6 m - ústí komína musí být výš než hřeben střechy - kouřovod musí být těsný, odolný vůči kyselinám, hořícím sazím a teplotám spalin v rozmezí C - u stávajících komínů musí být provedena sanace podle pokynů kominíka - při dimenzování průřezu je třeba vycházet z příslušných směrnic - pro trvalé udržení vysoké účinnosti zařízení je třeba do připojovacího potrubí nainstalovat spalinový teploměr (je součástí dodávky kotle) - doporučuje se použití vzduchových klapek pro omezení tahu komína (omezovač tahu) 1D Orientační hodnoty pro průřez komína Předpoklady: hladkostěnný komín z trubek z chromové oceli, kouřovod 2,5 m, 1 koleno 90 a 1 díl 45, Σζ = 1,0. Kouřovod o stejném průměru jako spalinové hrdlo kotle, komín i připojovací potrubí s tepelnou izolací, nadmořská výška 1000 m, vnější teplota -15 C. m Ø (mm) AgroLyt typ (20) (25) (35) (50) m = účinná výška komína Ø = minimální potřebný průřez komína Palivo - vysušené kusové dřevo v přírodním stavu, např. štípané dřevo, štěpky, kuláče do max. průměru 15 cm orietační doba uskladnění (v suchu): měkké dřevo 1-1½ roku tvrdé dřevo 2-2½ roku - hrubé odřezky v přírodním stavu (vlhkost < 30 %) včetně ulpívající kůry o délce hrany 5 cm, ve směsi s cca 50% podílem kusového dřeva (podle kvality odřezků) - pilinové brikety, vyrobené bez použití pojiv, o průměru 8 cm, ve směsi s cca 50% podílem kusového dřeva (podle kvality briket) - truhlářský odpad ve formě sklíženého dřeva a zbytků, pokud neobsahuje žádné prostředky pro ochranu dřeva. Délka hrany 5 cm, ve směsi s cca 50-procentním podílem kusového dřeva (podle kvality odpadu) Nepovolené palivo Podle předpisů pro ochranu čistoty ovzduší smí být spalováno pouze dřevo v přírodním stavu, např. polena, klestí, šišky, pilařské odřezky a třísky nebo dřevní brikety bez pojiv. Je zakázáno spalovaní jiného dřeva, např. zbytků z truhlářských provozoven, stavebního dřeva, starého dřeva z demolic nebo sanací, dřevěných obalů (jednorázové palety, bedny, přepravky), dřevěného nábytku apod., i když toto dřevo není viditelně ošetřeno. Stanovení přibližné roční spotřeby paliva pro prostorové vytápění Spotřeba dřeva [kg] kw x 500 listnaté dřevo [prm] kw x 1 jehličnaté dřevo [prm] kw x 1,5 kw = max. potřeba tepla v kw kg, prm = přibližná roční spotřeba dřeva (je třeba si uvědomit, že hmotnost prostorového metru [prm] závisí na vlastnostech dřeva)

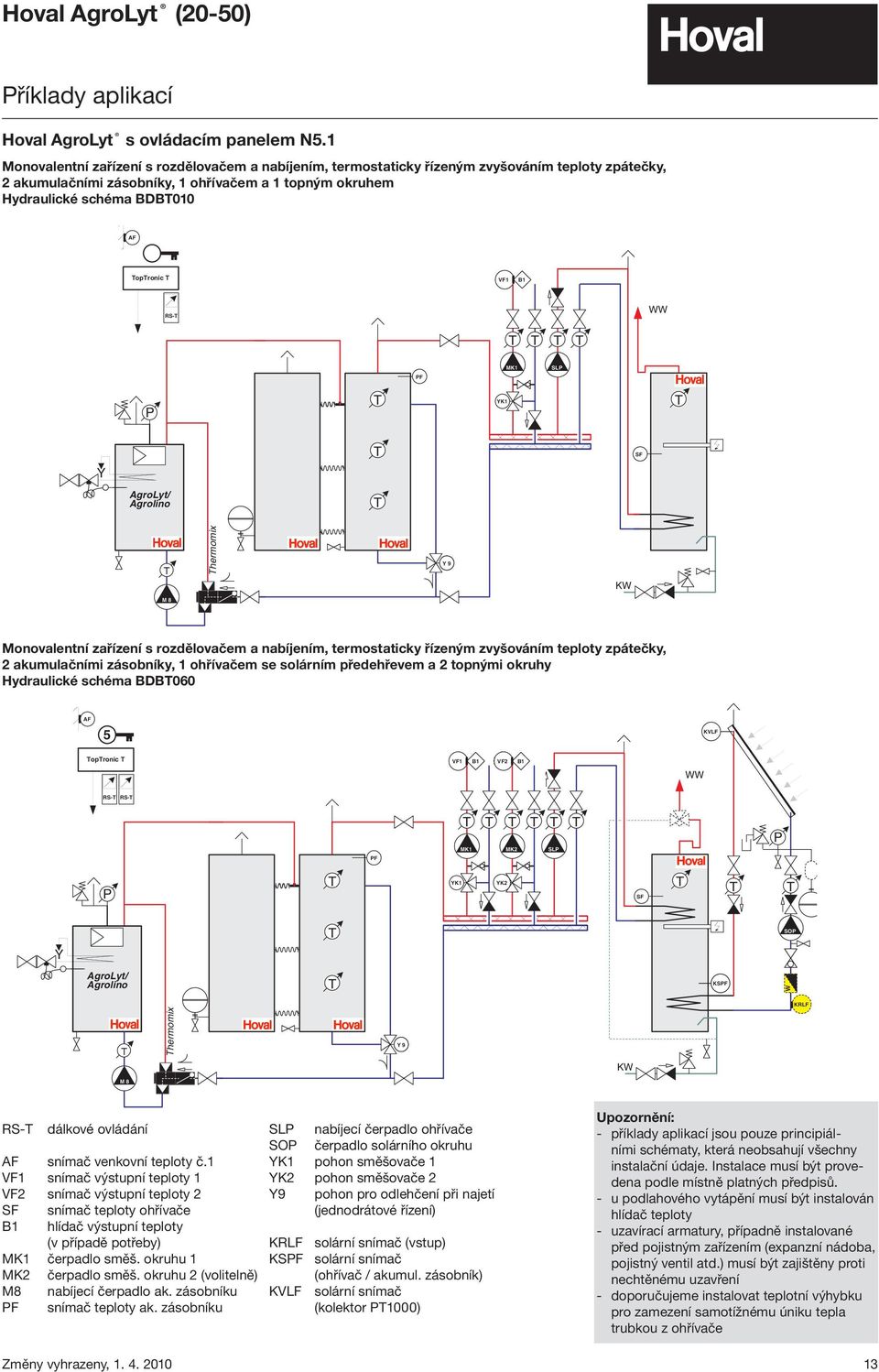

13 Příklady aplikací Hoval AgroLyt s ovládacím panelem N5.1 onovalentní zařízení s rozdělovačem a nabíjením, termostaticky řízeným zvyšováním teploty zpátečky, 2 akumulačními zásobníky, 1 ohřívačem a 1 topným okruhem Hydraulické schéma BDB010 AF opronic VF1 B1 RS- WW K1 SLP Y P unerlaubter Weg! Gehen Sie einen Schritt zurück oder löschen Sie dieses Shape! öglichkeit AgroLyt/ ein neues Agrolino Shape zu nehmen!!! hovhovalhovalhova lo valhovalho ovalhoval lhovalhov hermomix unerlaubter Weg! Gehen Sie einen Schritt zurück oder löschen Sie dieses Shape! öglichkeit ein neues Shape zu nehmen!!! hovhovalhovalhov alhovalho unerlaubter Weg! Gehen Sie einen Schritt zurück oder löschen Sie dieses Shape! öglichkeit ein neues Shape zu nehmen!!! hovhovalhovalhov alhovalho PF HPE Y 9 YK1 KW SF unerlaubter Weg! Gehen Sie einen Schritt zurück oder löschen Sie dieses Shape! öglichkeit ein neues Shape zu nehmen!!! hovhovalhoval hovalhovalhov alhovalhovalho valhovalhovalh ovalhovalhoval hovalhovalhov alhovalhovalho valhovalhovalh ovalhovalhoval hovalhovalhov alhovalhovalho valh 8 onovalentní zařízení s rozdělovačem a nabíjením, termostaticky řízeným zvyšováním teploty zpátečky, 2 akumulačními zásobníky, 1 ohřívačem se solárním předehřevem a 2 topnými okruhy Hydraulické schéma BDB060 AF 5 KVLF S 1 opronic VF1 B1 VF2 B1 WW RS- RS- K1 K2 SLP P Y P unerlaubter Weg! Gehen Sie einen Schritt zurück oder löschen Sie dieses Shape! Sie AgroLyt/ haben die öglichkeit ein neues Agrolino Shape zu nehmen!!! hovhovalhovalhova lo valhovalho ovalhoval lhovalhov hermomix unerlaubter Weg! Gehen Sie einen Schritt zurück oder löschen Sie dieses Shape! öglichkeit ein neues Shape zu nehmen!!! hovhovalhovalhov alhovalho unerlaubter Weg! Gehen Sie einen Schritt zurück oder löschen Sie dieses Shape! öglichkeit ein neues Shape zu nehmen!!! hovhovalhovalhov alhovalho PF HPE Y 9 YK1 YK2 KW SF unerlaubter Weg! Gehen Sie einen Schritt zurück oder löschen Sie dieses Shape! öglichkeit ein neues Shape zu nehmen!!! hovhovalhoval hovalhovalhov alhovalhovalho valhovalhovalh ovalhovalhoval hovalhovalhov alhovalhovalho valhovalhovalh ovalhovalhoval hovalhovalhov alhovalhovalho valh SLVF KSPF 2 SOP W KRLF 8 RS- dálkové ovládání AF snímač venkovní teploty č.1 VF1 snímač výstupní teploty 1 VF2 snímač výstupní teploty 2 SF snímač teploty ohřívače B1 hlídač výstupní teploty (v případě potřeby) K1 čerpadlo směš. okruhu 1 K2 čerpadlo směš. okruhu 2 (volitelně) 8 nabíjecí čerpadlo ak. zásobníku PF snímač teploty ak. zásobníku SLP nabíjecí čerpadlo ohřívače SOP čerpadlo solárního okruhu YK1 pohon směšovače 1 YK2 pohon směšovače 2 Y9 pohon pro odlehčení při najetí (jednodrátové řízení) KRLF solární snímač (vstup) KSPF solární snímač (ohřívač / akumul. zásobník) KVLF solární snímač (kolektor P1000) Upozornění: - příklady aplikací jsou pouze principiálními schématy, která neobsahují všechny instalační údaje. Instalace musí být provedena podle místně platných předpisů. - u podlahového vytápění musí být instalován hlídač teploty - uzavírací armatury, případně instalované před pojistným zařízením (expanzní nádoba, pojistný ventil atd.) musí být zajištěny proti nechtěnému uzavření - doporučujeme instalovat teplotní výhybku pro zamezení samotížnému úniku tepla trubkou z ohřívače 13
