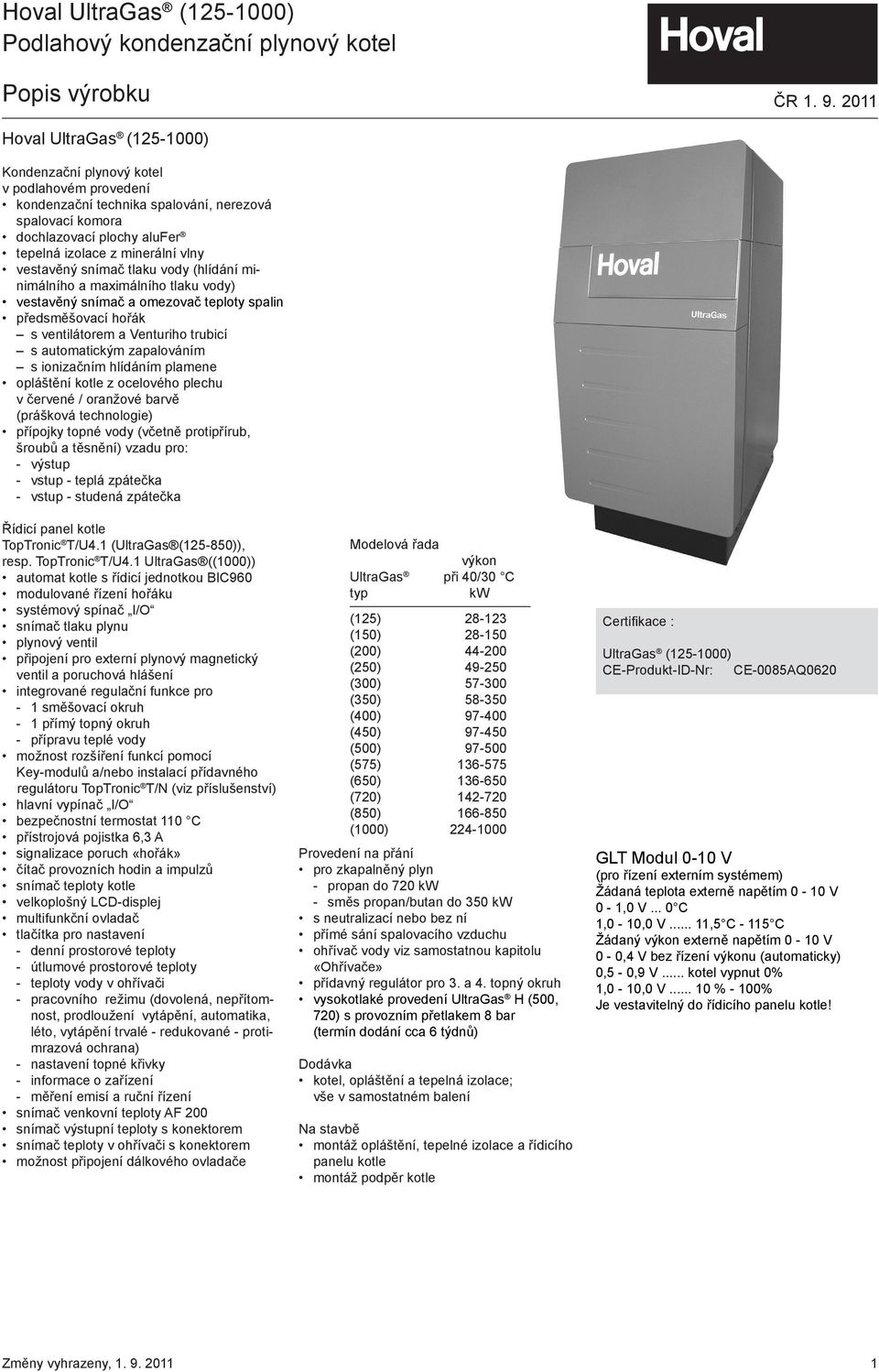

1 Podlahový kondenzační plynový kotel Popis výrobku ČR Hoval UltraGas ( ) Kondenzační plynový kotel v podlahovém provedení kondenzační technika spalování, nerezová spalovací komora dochlazovací plochy alufer tepelná izolace z minerální vlny vestavěný snímač tlaku vody (hlídání minimálního a maximálního tlaku vody) vestavěný snímač a omezovač teploty spalin předsměšovací hořák s ventilátorem a Venturiho trubicí s automatickým zapalováním s ionizačním hlídáním plamene opláštění kotle z ocelového plechu v červené / oranžové barvě (prášková technologie) přípojky topné vody (včetně protipřírub, šroubů a těsnění) vzadu pro: - výstup - vstup - teplá zpátečka - vstup - studená zpátečka Řídicí panel kotle TopTronic T/U4.1 (UltraGas ( )), resp. TopTronic T/U4.1 UltraGas ((1000)) automat kotle s řídicí jednotkou BIC960 modulované řízení hořáku systémový spínač I/O snímač tlaku plynu plynový ventil připojení pro externí plynový magnetický ventil a poruchová hlášení integrované regulační funkce pro - 1 směšovací okruh - 1 přímý topný okruh - přípravu teplé vody možnost rozšíření funkcí pomocí Key-modulů a/nebo instalací přídavného regulátoru TopTronic T/N (viz příslušenství) hlavní vypínač I/O bezpečnostní termostat 110 C přístrojová pojistka 6,3 A signalizace poruch «hořák» čítač provozních hodin a impulzů snímač teploty kotle velkoplošný LCD-displej multifunkční ovladač tlačítka pro nastavení - denní prostorové teploty - útlumové prostorové teploty - teploty vody v ohřívači - pracovního režimu (dovolená, nepřítomnost, prodloužení vytápění, automatika, léto, vytápění trvalé - redukované - protimrazová ochrana) - nastavení topné křivky - informace o zařízení - měření emisí a ruční řízení snímač venkovní teploty AF 200 snímač výstupní teploty s konektorem snímač teploty v ohřívači s konektorem možnost připojení dálkového ovladače Modelová řada výkon UltraGas při 40/30 C typ kw (125) (150) (200) (250) (300) (350) (400) (450) (500) (575) (650) (720) (850) (1000) Provedení na přání pro zkapalněný plyn - propan do 720 kw - směs propan/butan do 350 kw s neutralizací nebo bez ní přímé sání spalovacího vzduchu ohřívač vody viz samostatnou kapitolu «Ohřívače» přídavný regulátor pro 3. a 4. topný okruh vysokotlaké provedení UltraGas H (500, 720) s provozním přetlakem 8 bar (termín dodání cca 6 týdnů) Dodávka kotel, opláštění a tepelná izolace; vše v samostatném balení Na stavbě montáž opláštění, tepelné izolace a řídicího panelu kotle montáž podpěr kotle Certifikace : UltraGas ( ) CE-Produkt-ID-Nr: CE-0085AQ0620 GLT Modul 0-10 V (pro řízení externím systémem) Žádaná teplota externě napětím 0-10 V 0-1,0 V... 0 C 1,0-10,0 V... 11,5 C C Žádaný výkon externě napětím 0-10 V 0-0,4 V bez řízení výkonu (automaticky) 0,5-0,9 V... kotel vypnut 0% 1,0-10,0 V % - 100% Je vestavitelný do řídicího panelu kotle! 1

2 Plynový kondezační kotel Hoval UltraGas Objednací číslo Plynový kondenzační kotel v podlahovém provedení, nerezová spalovací komora, teplosměnné plochy alufer - nerezové spojovací trubky, předsměšovací modulující hořák s ventilátorem, s řídicím panelem kotle TopTronic T/U4.1 (UltraGas ( )), TopTronic T/U4.4 (UltraGas ( )) TopTronic T/U4.3 (UltraGas (1000)). Dodávka: kotel, opláštění a tepelná izolace; vše v samostatném balení UltraGas výkon provoz. přetlak typ kw 1 bar (125) (150) (200) (250) (300) (350) (400) (450) (500) (575) (650) (720) (850) (1000) kw = modulační rozsah Montážní sada pro UltraGas ( ) v rozloženém stavu Pokud je kotel objednán s touto sadou, je upraven tak, že spalinová vana není lepena, ale je s tělesem kotle pouze sešroubována. Kotel tak může být instalován ve dvou dílech. Sada obsahuje návod a speciální silikon Termín dodávky cca 6 týdnů Sada pro přestavbu na propan (výkony viz»technická data«) kw kw Pro provoz na zkapalněný plyn (směs propan/butan) v rozsahu 125 kw kw stačí provést přestavbu podle návodu. 2

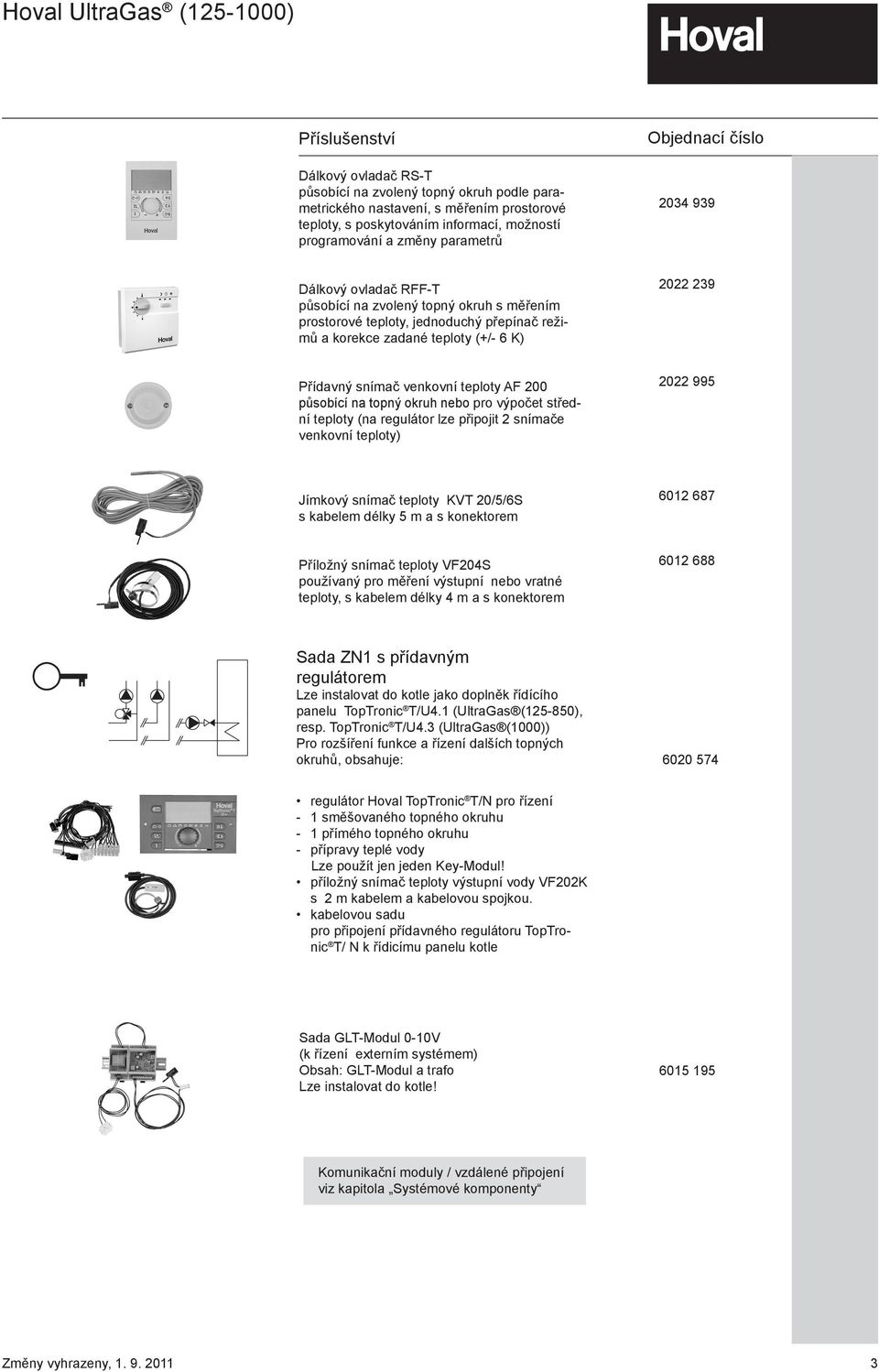

3 Příslušenství Dálkový ovladač RS-T působící na zvolený topný okruh podle parametrického nastavení, s měřením prostorové teploty, s poskytováním informací, možností programování a změny parametrů Objednací číslo Dálkový ovladač RFF-T působící na zvolený topný okruh s měřením prostorové teploty, jednoduchý přepínač režimů a korekce zadané teploty (+/- 6 K) Přídavný snímač venkovní teploty AF 200 působící na topný okruh nebo pro výpočet střední teploty (na regulátor lze připojit 2 snímače venkovní teploty) Jímkový snímač teploty KVT 20/5/6S s kabelem délky 5 m a s konektorem Příložný snímač teploty VF204S používaný pro měření výstupní nebo vratné teploty, s kabelem délky 4 m a s konektorem Sada ZN1 s přídavným regulátorem Lze instalovat do kotle jako doplněk řídícího panelu TopTronic T/U4.1 (UltraGas ( ), resp. TopTronic T/U4.3 (UltraGas (1000)) Pro rozšíření funkce a řízení dalších topných okruhů, obsahuje: regulátor Hoval TopTronic T/N pro řízení - 1 směšovaného topného okruhu - 1 přímého topného okruhu - přípravy teplé vody Lze použít jen jeden Key-Modul! příložný snímač teploty výstupní vody VF202K s 2 m kabelem a kabelovou spojkou. kabelovou sadu pro připojení přídavného regulátoru TopTronic T/ N k řídicímu panelu kotle Sada GLT-Modul 0-10V (k řízení externím systémem) Obsah: GLT-Modul a trafo Lze instalovat do kotle! Komunikační moduly / vzdálené připojení viz kapitola Systémové komponenty 3

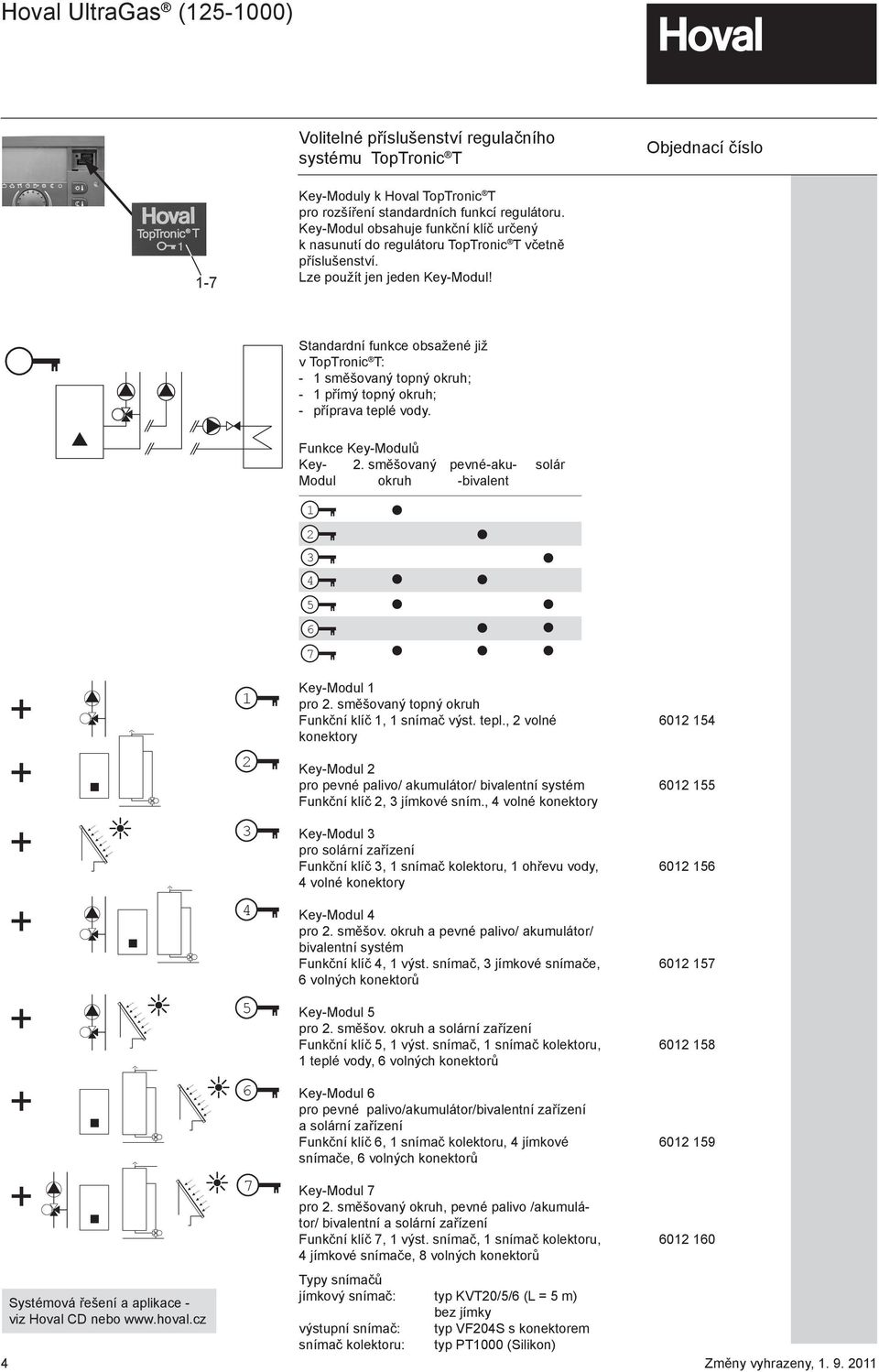

4 M M M M Hoval UltraGas ( ) Volitelné příslušenství regulačního systému TopTronic T Objednací číslo 1-7 Key-Moduly k Hoval TopTronic T pro rozšíření standardních funkcí regulátoru. Key-Modul obsahuje funkční klíč určený k nasunutí do regulátoru TopTronic T včetně příslušenství. Lze použít jen jeden Key-Modul! Standardní funkce obsažené již v TopTronic T: - 1 směšovaný topný okruh; - 1 přímý topný okruh; - příprava teplé vody. Funkce Key-Modulů Key- 2. směšovaný pevné-aku- solár Modul okruh -bivalent M 1 Key-Modul 1 pro 2. směšovaný topný okruh Funkční klíč 1, 1 snímač výst. tepl., 2 volné konektory Key-Modul 2 pro pevné palivo/ akumulátor/ bivalentní systém Funkční klíč 2, 3 jímkové sním., 4 volné konektory Key-Modul 3 pro solární zařízení Funkční klíč 3, 1 snímač kolektoru, 1 ohřevu vody, 4 volné konektory M 4 Key-Modul 4 pro 2. směšov. okruh a pevné palivo/ akumulátor/ bivalentní systém Funkční klíč 4, 1 výst. snímač, 3 jímkové snímače, 6 volných konektorů M 5 Key-Modul 5 pro 2. směšov. okruh a solární zařízení Funkční klíč 5, 1 výst. snímač, 1 snímač kolektoru, 1 teplé vody, 6 volných konektorů Key-Modul 6 pro pevné palivo/akumulátor/bivalentní zařízení a solární zařízení Funkční klíč 6, 1 snímač kolektoru, 4 jímkové snímače, 6 volných konektorů M 7 Key-Modul 7 pro 2. směšovaný okruh, pevné palivo /akumulátor/ bivalentní a solární zařízení Funkční klíč 7, 1 výst. snímač, 1 snímač kolektoru, 4 jímkové snímače, 8 volných konektorů Systémová řešení a aplikace - viz Hoval CD nebo Typy snímačů jímkový snímač: typ KVT20/5/6 (L = 5 m) bez jímky výstupní snímač: typ VF204S s konektorem snímač kolektoru: typ PT1000 (Silikon)

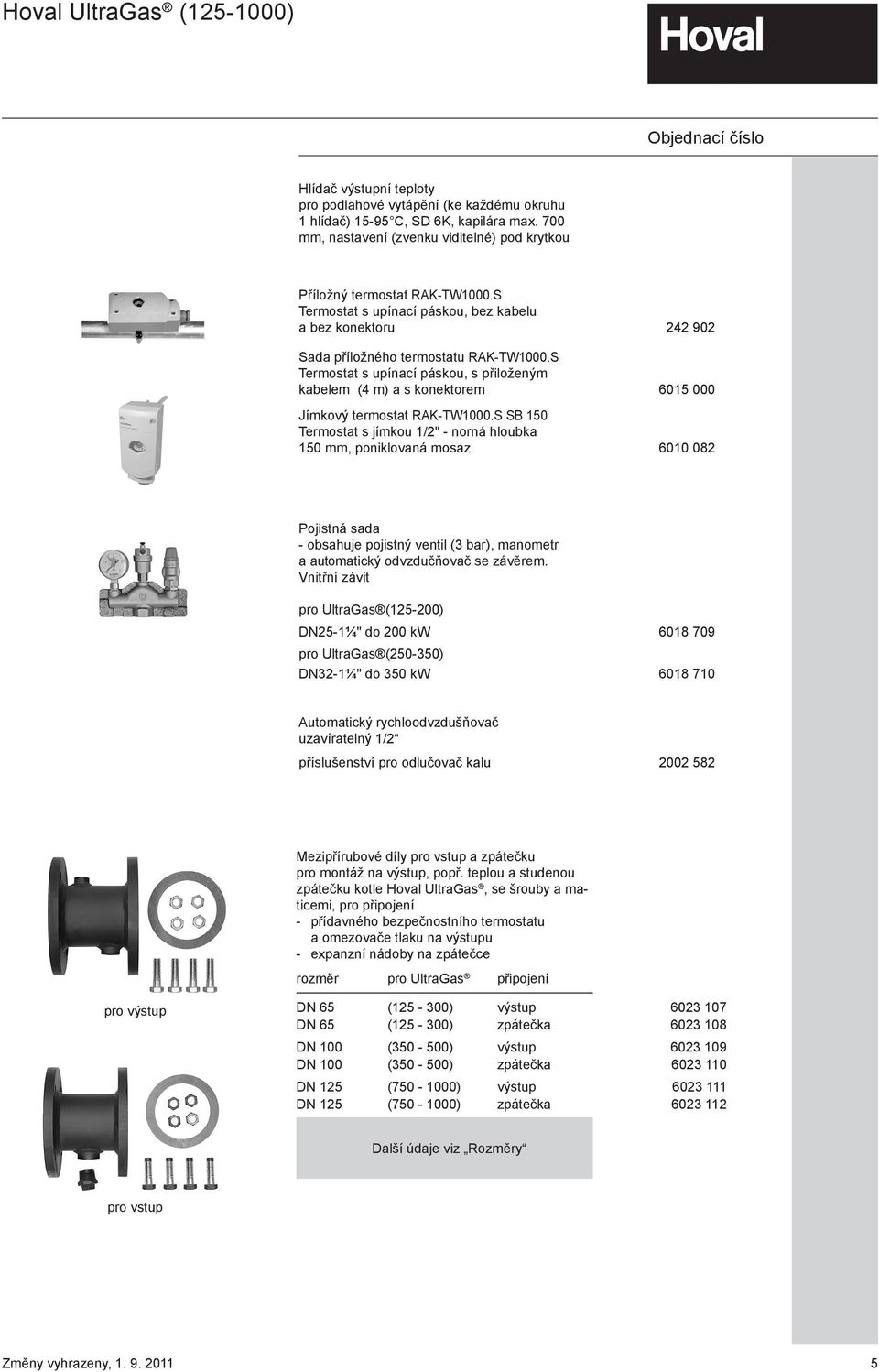

5 Objednací číslo Hlídač výstupní teploty pro podlahové vytápění (ke každému okruhu 1 hlídač) C, SD 6K, kapilára max. 700 mm, nastavení (zvenku viditelné) pod krytkou Příložný termostat RAK-TW1000.S Termostat s upínací páskou, bez kabelu a bez konektoru Sada příložného termostatu RAK-TW1000.S Termostat s upínací páskou, s přiloženým kabelem (4 m) a s konektorem Jímkový termostat RAK-TW1000.S SB 150 Termostat s jímkou 1/2" - norná hloubka 150 mm, poniklovaná mosaz Pojistná sada - obsahuje pojistný ventil (3 bar), manometr a automatický odvzdučňovač se závěrem. Vnitřní závit pro UltraGas ( ) DN25-1¼" do 200 kw pro UltraGas ( ) DN32-1¼" do 350 kw Automatický rychloodvzdušňovač uzavíratelný 1/2 příslušenství pro odlučovač kalu Mezipřírubové díly pro vstup a zpátečku pro montáž na výstup, popř. teplou a studenou zpátečku kotle Hoval UltraGas, se šrouby a maticemi, pro připojení - přídavného bezpečnostního termostatu a omezovače tlaku na výstupu - expanzní nádoby na zpátečce rozměr pro UltraGas připojení pro výstup DN 65 ( ) výstup DN 65 ( ) zpátečka DN 100 ( ) výstup DN 100 ( ) zpátečka DN 125 ( ) výstup DN 125 ( ) zpátečka Další údaje viz Rozměry pro vstup 5

6 Objednací číslo Příslušenství Sada - omezení max. tlaku vhodné pro armatůru Sada se skládá z omezovače max. tlaku, omezovače bezpečnostní teploty RAKST. 131 a kohoutu Při jmenovitém výkonu kotle > 300 kw plnění bezpečnostně technických požadavků podle EN Přípojka pro přímé sání vzduchu Nekombinovat s motorickou vzduchovou klapkou nasávání vzduchu UltraGas ( ) UltraGas ( ) UltraGas (350) UltraGas ( ) UltraGas ( ) UltraGas (850, Doporučení: Pokud je otvor pro přímé sání vzduchu na fasádě v místě, jehož okolí je citlivé na hlučnost (např. ložnice, zahradní odpočinková místa apod.), doporučujeme instalovat do přívodního sacího potrubí spalovacího vzduchu tlumič hluku. Přípojka pro přímé sání vzduchu s klapkou s pohonem Pro připojení na sání spalovacího vzduchu s pohonem uzavírací klapky; použití pro kaskády kotlů se společným odvodem spalin. S připojovacím kabelem a konektorem. UltraGas ( ) DN UltraGas ( ) DN Přípojka pro přímé sání vzduchu Pouze v kombinaci se vzduchovou klapkou(objednat samostatně). Použití pro kaskády kotlů se společným odvodem spalin. UltraGas ( ) UltraGas ( ) UltraGas (350) UltraGas ( ) UltraGas ( ) UltraGas (850, Hydraulické uzavírací klapky PN 16 pro přímou montáž na výstup a/nebo vratný vstup kotle. Kompletně zapojeno. UltraGas ( ) DN UltraGas ( ) DN 100 vhodné i pro vysokotlaké provedení UltraGas ( ) DN 125 vhodné i pro vysokotlaké provedení

7 Příslušenství Objednací číslo Odvod kondenzátu pro UltraGas ( ) Instalace pod kotel Typ KB 22: - odvod kondenzátu do výše položeného odpadu s přečerpáváním kondenzátu - bez neutralizačního granulátu Typ KB 23: - odvod kondenzátu do níže položeného odpadu - s 12 kg neutralizačního granulátu Typ KB 24: - odvod kondenzátu do výše položeného odpadu s přečerpáváním kondenzátu Kondenzátní čerpadlo k přečerpávání kondenzátu do výše položeného odpadního potrubí. Včetně spojovacího vedení, zapojené, s kabelem a konektorem pro připojení na řídící panel kotle. Kondenzátní čerpadlo stejné jako čerpadlo v kondenzátním boxu KB24 (dopravní výška viz Technická data ) Neutralizační granulát pro neutralizační box neutralizační granulát, obsah 3 kg Životnost náplně: cca. 2-4 roky, podle množství kondenzátu ,00 Servis Uvedení do provozu Udvedení do provozu servisem Hoval nebo vyškolenou autorizovanou firmou je základním předpokladem pro záruku. Pro uvedení do provozu a další servisní práce kontaktujte servis Hoval. 7

8 Technická data UltraGas ( ) Typ (125) (150) (200) (250) (300) jmenovitý výkon 80/60 C pro zemní plyn 1 kw jmenovitý výkon 40/30 C pro zemní plyn 1 kw jmenovitý výkon 80/60 C pro propan kw jmenovitý výkon 40/30 C pro propan kw příkon pro zemní plyn 1 kw příkon pro propan kw provozní přetlak max./min. bar 5,0 / 1,0 5,0 / 1,0 5,0 / 1,0 5,0 / 1,0 5,0 / 1,0 provozní teplota max. C objem vodní náplně l minimální průtokové množství l/h hmotnost (bez vody, včetně opláštění) kg účinnost kotle při 30% zatížení (podle EN 303) (vztaženo k výhřevnosti/spalnému teplu) % 106,9/96,3 106,9/96,3 106,7/96,1 106,5/95,9 107,0/96,4 normovaný stupeň využití (podle DIN 4702 část 8) 40/30 C % 109,6/98,7 109,6/98,7 109,7/98,8 109,7/98,8 109,7/98,8 (vztaženo k výhřevnosti / spalnému teplu) 75/60 C % 107,1/96,5 107,1/96,5 107,2/96,6 107,2/96,6 107,2/96,6 pohotovostní ztráty při 70 C Watt normovaný emisní faktor NO x mg/kwh CO mg/kwh obsah CO 2 ve spalinách při max./min. výkonu % 9,0 / 8,8 9,0 / 8,8 9,0 / 8,8 9,0 / 8,8 9,0 / 8,8 rozměry viz Rozměry přípojky výstup/vstup DN DN65/ PN6 DN65/ PN6 DN65/ PN6 DN65/ PN6 DN65/ PN6 plyn palce Rp1" Rp1" Rp1½" Rp1½" Rp1½" vnitřní Ø spalinového hrdla mm tlak plynu za provozu min./ max. zemní plyn E/LL mbar zkapalněný plyn mbar přípojné hodnoty plynu při 0 C / 1013 mbar: zemní plyn E - (Wo = 15,0 kwh/m 3 ) H u = 9,97 kwh/m 3 m 3 /h 11,6 14,1 18,8 23,5 28,3 zemní plyn LL- (Wo = 12,4 kwh/m 3 ) H u = 8,57 Wh/m 3 m 3 /h 13,5 16,5 21,9 27,4 33,0 propan 3 (H u = 25,9 kwh/m 3 ) m 3 /h 4,5 5,4 7,3 9,1 10,9 elektrické napětí V/Hz 230/50 230/50 230/50 230/50 230/50 řídicí napětí V/Hz 24/50 24/50 24/50 24/50 24/50 vlastní elektrická spotřeba min./max. Watt 44/168 44/247 44/143 44/224 46/345 pohotovostní režim Watt elektrické krytí IP hladina akustického výkonu - hluk při spalování (EN část 1) (provoz závislý na vzduchu z kotelny) db(a) hluk odtahu spalin, emitovaný ze spalinového hrdla (DIN část 47) db(a) hladina akustického tlaku (závisí na podmínkách instalace) 2 db(a) množství kondenzátu (zemní plyn) při 40/30 C l/h 10,9 13,3 17,7 22,1 26,6 ph kondenzátu cca 4,2 cca 4,2 cca 4,2 cca 4,2 cca 4,2 hodnoty pro výpočet spalinové cesty teplotní třída T120 T120 T120 T120 T120 hmotnostní průtok spalin kg/h teplota spalin při provozní teplotě 80/60 C a jmenovitém výkonu C teplota spalin při provozní teplotě 40/30 C a jmenovitém výkonu C objemový průtok spalovacího vzduchu Nm 3 /h dopravní tlak pro sání vzduchu a odvod spalin 3 Pa maximální tah / podtlak na spalinovém hrdle Pa vztaženo k výhřevnosti. Série kotlů je zkoušena s nastavením pro zemní plyn EE/H. Při výrobním nastavení na Wobbeho číslo 15,0 kwh/m 3 je bez nového seřízení možný provoz s Wobbeho číslem v rozsahu od 12,0 do 15,7 kwh/m 3. 2 viz «Projektování» 3 údaje pro vícekotlové systémy (kaskády) se společným odvodem spalin: viz Hoval UltraGas (250D-2000D) průtokové ztráty kotle viz dále 8

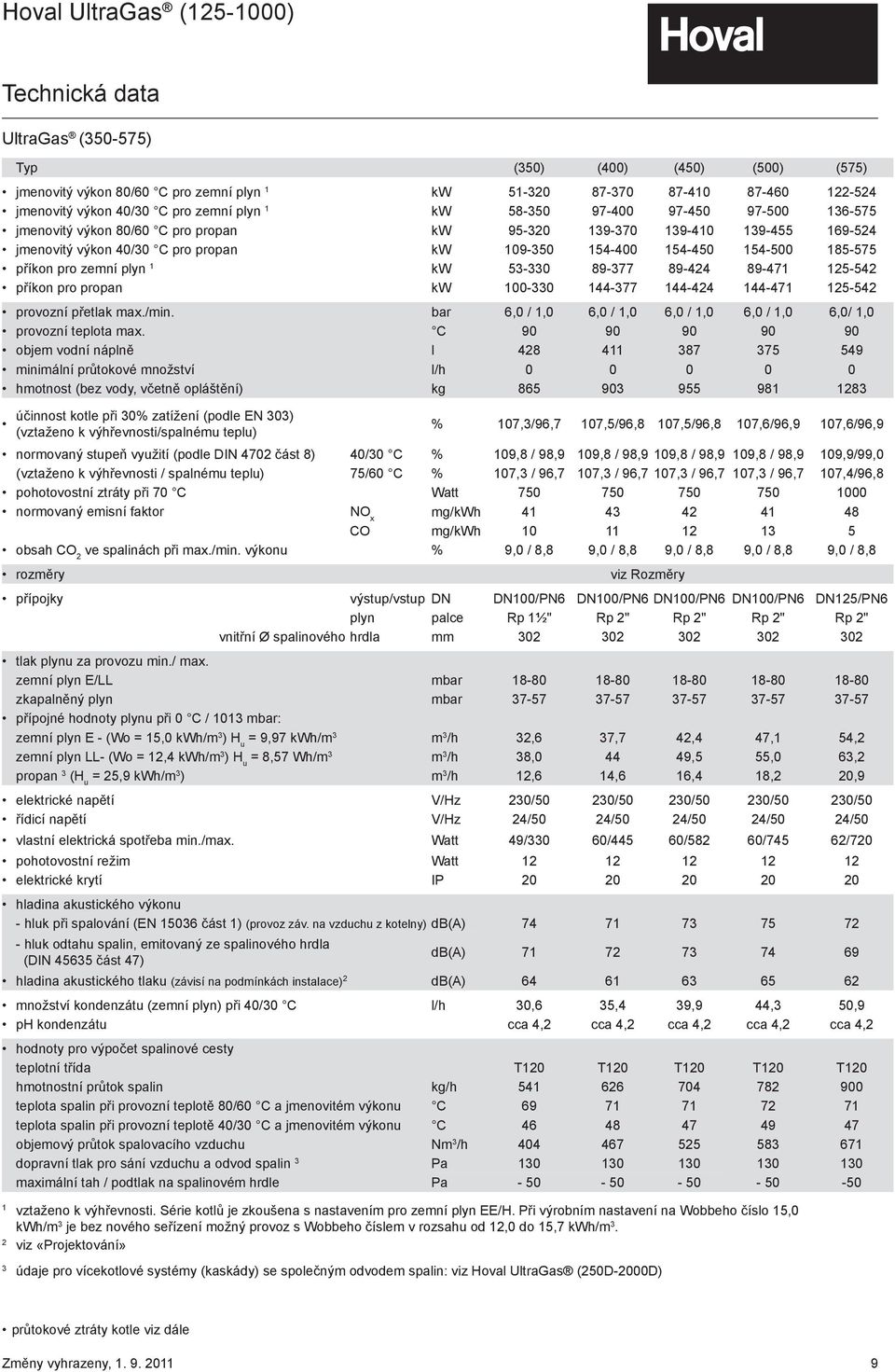

9 Technická data UltraGas ( ) Typ (350) (400) (450) (500) (575) jmenovitý výkon 80/60 C pro zemní plyn 1 kw jmenovitý výkon 40/30 C pro zemní plyn 1 kw jmenovitý výkon 80/60 C pro propan kw jmenovitý výkon 40/30 C pro propan kw příkon pro zemní plyn 1 kw příkon pro propan kw provozní přetlak max./min. bar 6,0 / 1,0 6,0 / 1,0 6,0 / 1,0 6,0 / 1,0 6,0/ 1,0 provozní teplota max. C objem vodní náplně l minimální průtokové množství l/h hmotnost (bez vody, včetně opláštění) kg účinnost kotle při 30% zatížení (podle EN 303) (vztaženo k výhřevnosti/spalnému teplu) % 107,3/96,7 107,5/96,8 107,5/96,8 107,6/96,9 107,6/96,9 normovaný stupeň využití (podle DIN 4702 část 8) 40/30 C % 109,8 / 98,9 109,8 / 98,9 109,8 / 98,9 109,8 / 98,9 109,9/99,0 (vztaženo k výhřevnosti / spalnému teplu) 75/60 C % 107,3 / 96,7 107,3 / 96,7 107,3 / 96,7 107,3 / 96,7 107,4/96,8 pohotovostní ztráty při 70 C Watt normovaný emisní faktor NO x mg/kwh CO mg/kwh obsah CO 2 ve spalinách při max./min. výkonu % 9,0 / 8,8 9,0 / 8,8 9,0 / 8,8 9,0 / 8,8 9,0 / 8,8 rozměry viz Rozměry přípojky výstup/vstup DN DN100/PN6 DN100/PN6 DN100/PN6 DN100/PN6 DN125/PN6 plyn palce Rp 1½" Rp 2" Rp 2" Rp 2" Rp 2" vnitřní Ø spalinového hrdla mm tlak plynu za provozu min./ max. zemní plyn E/LL mbar zkapalněný plyn mbar přípojné hodnoty plynu při 0 C / 1013 mbar: zemní plyn E - (Wo = 15,0 kwh/m 3 ) H u = 9,97 kwh/m 3 m 3 /h 32,6 37,7 42,4 47,1 54,2 zemní plyn LL- (Wo = 12,4 kwh/m 3 ) H u = 8,57 Wh/m 3 m 3 /h 38, ,5 55,0 63,2 propan 3 (H u = 25,9 kwh/m 3 ) m 3 /h 12,6 14,6 16,4 18,2 20,9 elektrické napětí V/Hz 230/50 230/50 230/50 230/50 230/50 řídicí napětí V/Hz 24/50 24/50 24/50 24/50 24/50 vlastní elektrická spotřeba min./max. Watt 49/330 60/445 60/582 60/745 62/720 pohotovostní režim Watt elektrické krytí IP hladina akustického výkonu - hluk při spalování (EN část 1) (provoz záv. na vzduchu z kotelny) db(a) hluk odtahu spalin, emitovaný ze spalinového hrdla (DIN část 47) db(a) hladina akustického tlaku (závisí na podmínkách instalace) 2 db(a) množství kondenzátu (zemní plyn) při 40/30 C l/h 30,6 35,4 39,9 44,3 50,9 ph kondenzátu cca 4,2 cca 4,2 cca 4,2 cca 4,2 cca 4,2 hodnoty pro výpočet spalinové cesty teplotní třída T120 T120 T120 T120 T120 hmotnostní průtok spalin kg/h teplota spalin při provozní teplotě 80/60 C a jmenovitém výkonu C teplota spalin při provozní teplotě 40/30 C a jmenovitém výkonu C objemový průtok spalovacího vzduchu Nm 3 /h dopravní tlak pro sání vzduchu a odvod spalin 3 Pa maximální tah / podtlak na spalinovém hrdle Pa vztaženo k výhřevnosti. Série kotlů je zkoušena s nastavením pro zemní plyn EE/H. Při výrobním nastavení na Wobbeho číslo 15,0 kwh/m 3 je bez nového seřízení možný provoz s Wobbeho číslem v rozsahu od 12,0 do 15,7 kwh/m 3. 2 viz «Projektování» 3 údaje pro vícekotlové systémy (kaskády) se společným odvodem spalin: viz Hoval UltraGas (250D-2000D) průtokové ztráty kotle viz dále 9

10 Technická data UltraGas ( ) Typ (650) (720) (850) (1000) jmenovitý výkon 80/60 C pro zemní plyn 1 kw jmenovitý výkon 40/30 C pro zemní plyn 1 kw jmenovitý výkon 80/60 C pro propan kw * - jmenovitý výkon 40/30 C pro propan kw * - příkon pro zemní plyn 1 kw příkon pro propan kw * - provozní přetlak max./min. bar 6,0 / 1,0 6,0 / 1,0 6,0 / 1,0 6,0 / 1,0 provozní teplota max. C objem vodní náplně l minimální průtokové množství l/h hmotnost (bez vody, včetně opláštění) kg účinnost kotle při 30% zatížení (podle EN 303) (vztaženo k výhřevnosti/spalnému teplu) % 107,7/97,0 107,7/97,0 107,7/97,0 107,7/97,0 normovaný stupeň využití (podle DIN 4702 část 8) 40/30 C % 109,9/99,0 109,9/99,0 109,9/99,0 109,9/99,0 (vztaženo k výhřevnosti / spalnému teplu) 75/60 C % 107,4/96,8 107,4/96,8 107,4/96,8 107,4/96,8 pohotovostní ztráty při 70 C Watt normovaný emisní faktor NO x mg/kwh CO mg/kwh obsah CO 2 ve spalinách při max./min. výkonu % 9,0 / 8,8 9,0 / 8,8 9,0 / 8,8 9,0 / 8,8 rozměry přípojky výstup/ vstup DN DN125/ PN6 DN125/ PN6 DN125/ PN6 DN125/ PN6 plyn palce Rp 2" Rp 2" Rp 2" Rp 2 vnitřní Ø spalinového hrdla mm tlak plynu za provozu min./ max. zemní plyn E/LL mbar zkapalněný plyn mbar * - přípojné hodnoty plynu při 0 C / 1013 mbar: zemní plyn E - (Wo = 15,0 kwh/m 3 ) H u = 9,97 kwh/m 3 m 3 /h 61,3 67,7 80,2 94,3 zemní plyn LL- (Wo = 12,4 kwh/m 3 ) H u = 8,57 Wh/m 3 m 3 /h 71,5 79,0 93,6 110,0 propan 3 (H u = 25,9 kwh/m 3 ) m 3 /h 23,7 26,1 31,0 - elektrické napětí V/Hz 230/50 230/50 230/50 1x230/50 3x400/50 řídicí napětí V/Hz 24/50 24/50 24/50 24/50 vlastní elektrická spotřeba min./max. Watt 62/ / / /2730 pohotovostní režim Watt elektrické krytí IP hladina akustického výkonu - hluk při spalování (EN část 1) (provoz závislý. na vzduchu z kotelny) db(a) hluk odtahu spalin, emitovaný ze spalinového hrdla (DIN část 47) db(a) hladina akustického tlaku (závisí na podmínkách instalace) 2 db(a) množství kondenzátu (zemní plyn) při 40/30 C l/h 57,6 63,6 75,4 88,9 ph kondenzátu cca 4,2 cca 4,2 cca 4,2 cca 4,2 hodnoty pro výpočet spalinové cesty teplotní třída T120 T120 T120 T120 hmotnostní průtok spalin kg/h teplota spalin při provozní teplotě 80/60 C a jmenovitém výkonu C teplota spalin při provozní teplotě 40/30 C a jmenovitém výkonu C objemový průtok spalovacího vzduchu Nm 3 /h dopravní tlak pro sání vzduchu a odvod spalin 3 Pa maximální tah / podtlak na spalinovém hrdle Pa vztaženo k výhřevnosti. Série kotlů je zkoušena s nastavením pro zemní plyn EE/H. Při výrobním nastavení na Wobbeho číslo 15,0 kwh/m 3 je bez nového seřízení možný provoz s Wobbeho číslem v rozsahu od 12,0 do 15,7 kwh/m 3. 2 viz «Projektování» 3 údaje pro vícekotlové systémy (kaskády) se společným odvodem spalin: viz Hoval UltraGas (250D-2000D) * hodnota dosud není stanovena průtokové ztráty kotle viz dále 10

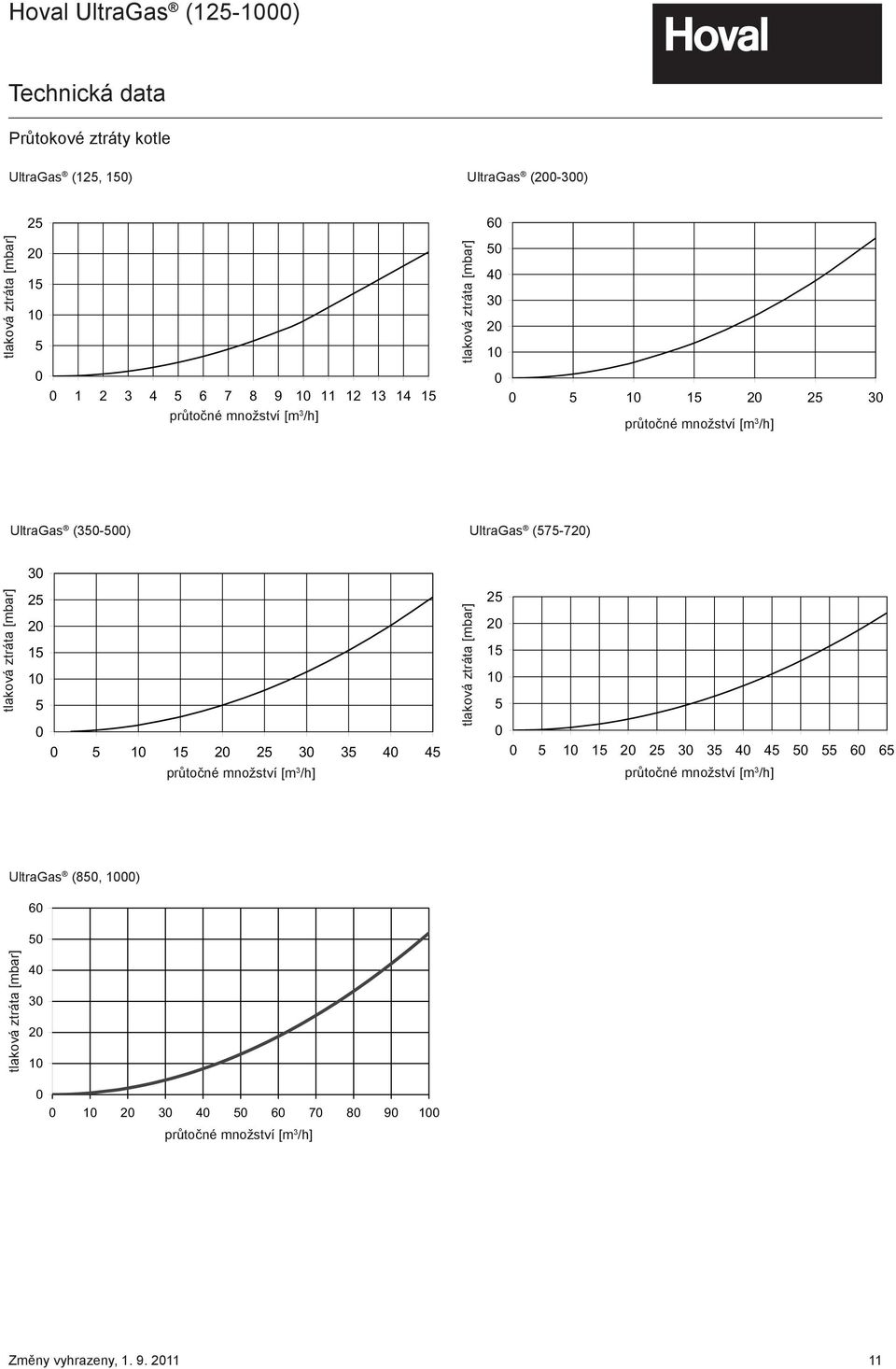

11 Technická data Průtokové ztráty kotle UltraGas (125, 150) UltraGas ( ) Druckverlust tlaková ztráta [mbar] [mbar] Druckverlust tlaková ztráta [mbar] [mbar] průtočné Volumenstrom množství [m3/h] 3 /h] Volumenstrom průtočné množství [m3/h] 3 /h] UltraGas ( ) UltraGas ( ) 30 Druckverlust tlaková ztráta [mbar] Druckverlust tlaková ztráta [mbar] [mbar] průtočné Volumenstrom množství [m3/h] 3 průtočné Volumenstrom množství [m3/h] 3 UltraGas (850, 1000) tlaková ztráta [mbar] průtočné množství [m 3 /h] 11

12 Rozměry UltraGas ( ) (vše v mm) Upozornění: prostorové nároky viz samostatný oddíl 1 topný výstup 2 nízkoteplotní vstup 3 připojení plynu 4 pojistný výstup a výstup pro ohřívač 5 vysokoteplotní vstup 6 elektrické připojení vpravo/vlevo 7 vypouštění (za čelními dvířky) 8 spalinové hrdlo vlevo/vpravo 9 řídící panel kotle 10 odvod kondenzátu se šroubením pro plastovou trubici 11 přívod spalovacío vzduchu (volit.) 12 podpěry kotle stavitelné do 80 mm 13 armaturový mezikus ve výstupu (volit.) 14 armaturový mezikus ve vstupu (volit.) 15 expanzní potrubí 1" 16 omezovač tlaku ¾" 17 pojistný omezovač teploty ½" Type A B C D D1 E F G H I J K L M N O Q R (125,150) ( ) (350) ( ) ( ) (850,1000) Type S T U V W X Y Z 1,2, (125,150) DN 65 / ND6 / 4 holes Rp 1" R 1 ½" Ø155/159 DN25 Ø122/125 ( ) DN 65 / ND6 / 4 holes Rp 1 ½" R 1 ½" Ø252/256 DN25 Ø197/200 (350) DN 100 / ND6 / 4 holes Rp 1 ½" R 1 ½" Ø302/306 DN25 Ø197/200 ( ) DN 100 / ND6 / 4 holes Rp 2" R 1 ½" Ø302/306 DN25 Ø247/250 ( ) DN 125 / ND6 / 8 holes Rp 2" R 2" Ø302/306 DN40 Ø247/250 (850,1000) DN 125 / ND6 / 8 holes Rp 2" R 2" Ø402/406 DN40 Ø247/250 12

13 Rozměry Přepravní rozměry UltraGas kotel bez opláštění a izolace vše v mm UltraGas rozměry pro montáž v rozloženém stavu typ A B C D E F G H I J K (125,150) ( ) (350) ( ) ( ) (850, 1000) Minimální požadovaná šířka dveří a chodby pro transport kotle - následující výpočet udává minimální rozměry K L B < 150 K = T = B T B K x L x L B = šířka kotle L = maximální délka kotle T = šířka dveří K = šířka chodby T Příklad výpočtu potřebné šířky chodby šířka dveří T = 1000 UltraGas ( ) K = 970 x 1531 = šířka chodby

14 Rozměry Prostorové nároky UltraGas ( ) (vše v mm) tento prostor musí zůstat volný pro vyklopení hořáku připojení plynu vést přímo dozadu UltraGas Type A A minimal B C D H H minimal (125, 150) ( ) ( ) ( ) (850, 1000) v případě nedostatečné výšky místnosti je možné rozměry redukovat (viz A min ) 2 pozor - u A min nelze hořák zcela vyklopit - čištění je ztíženo! 3 podpěry lze zkrátit, opláštění soklu není možné - podrobnosti na další straně Kotel může být jednou stranou přistaven ke stěně. Pro instalaci opláštění je však třeba počítat s odstupem od stěny minimálně 100 mm. 14

15 Rozměry UltraGas se zkrácenými podpěrami (vše v mm) UltraGas Type A oddělit (125, 150) ( ) ( ) ( ) (850, 1000) neutralizační box 2 kondenzátní čerpadlo 3 zdivo základny 4 polohovací podpěry mm UltraGas se základem a podpěrami UltraGas ( ) UltraGas Type A (125, 150) ( ) ( ) ( ) (850, 1000) UltraGas se základem bez podpěr UltraGas ( ) UltraGas Type A (125, 150) 1721 ( ) 1821 ( ) 1968 ( ) 1994 (850, 1000) 2047 Opláštění a podpěry jsou nevratné! 15

16 Rozměry Odvod kondenzátu pro UltraGas ( ) (rozměry v mm) Neutralizační box typ KB 23 Použití: odvod kondenzátu do níže položeného odpadu s neutralizací kondenzátu instalace pod kotel nebo vedle kotle Provedení: sběrná nádoba s neutralizačním zařízením 12 kg neutralizačního granulátu spojovací vedení od kotle (sifon) k neutralizačnímu boxu pro instalaci pod kotlem Na stavbě: při instalaci vedle kotle propojení od kotle (sifon) k neutralizačnímu boxu odvod kondenzátu z neutralizačního boxu Neutralizační box s čerpadlem typ KB 24 1 vstup kondenzátu od kotle 2 výstup R 3/4¾ 3 kondenzátní nádoba se 12 kg granulátu Použití: odvod kondenzátu do výše položeného odpadu s kondenzátním čerpadlem, dopravní výška 3,5 m s neutralizačním granulátem, 12 kg granulátu instalace pod kotel nebo vedle kotle Provedení: sběrná nádoba s kondenzátním čerpadlem a neutralizačním zařízením 12 kg neutralizačního granulátu dopravní výška čerpadla max. 3,5 m (2 dm³/min) silikonová hadice Ø 9/13 mm, délka 4 m elektrický kabel 1,5 m s konektorem pro připojení na svorkovnici kotle, pokud je box instalován pod kotlem propojení z umělé hmoty Ø 25 mm od kotle (sifon) k boxu, pokud je box instalován pod kotlem Na stavbě: odvod kondenzátu, pokud je dodaná hadice krátká Při instalaci vedle kotle: propojení od kotle (sifon) k neutralizačnímu boxu elektrické připojení čerpadla na svorkovnici kotle, pokud je dodaný kabel krátký Kondenzátní box s čerpadlem typ KB 22 Použití: odvod kondenzátu do výše položeného odpadu s kondenzátním čerpadlem, dopravní výška 3,5 m instalace pod kotel nebo vedle kotle Provedení: - jako KB 24, avšak bez neutralizačního granulátu 1 vstup kondenzátu od kotle 2 výstup od čerpadla, silikonová hadice Ø 9/13 mm, délka 4 m 3 kondenzátní nádoba se 12 kg granulátu (KB24) 4 kondenzátní čerpadlo 16

17 Projektování Předpisy a směrnice Následující předpisy a směrnice musí být dodrženy: - technické informace a montážní návody firmy Hoval; - hydraulické a regulačně-technické předpisy firmy Hoval; - platné stavební předpisy; - platné protipožární předpisy; - platné předpisy pro vedení a rozvod plynu; - směrnice stanovující požadavky na bezpečnost zařízení; - předpisy a normy pro provoz tepelných spotřebičů; - směrnice, které formulují požadavky na provedení topných soustav tak, aby nedocházelo ke škodám vzniklým korozí a nánosy; - předpisy platné pro rozvod a připojení elektrického napájení; - směrnice pro přívod vzduchu pro spalování a větrání; Kvalita vody - musí být dodržena ČSN a směrnice VDI Obzvlášť je třeba dbát následujících ustanovení: - kotle a ohřívače Hoval jsou vhodné pro vytápěcí systémy bez signifikantního vnikání kyslíku (zařízení typu I podle ČSN zařízení s kontinuálním vnikáním kyslíku (např. podlahové vytápění bez difúzně těsných plastových trubek) nebo s přerušovaným vnikáním kyslíku (např. je-li potřebné časté doplňování) je třeba vybavit oddělením systémů - používanou topnou vodu je třeba kontrolovat minimálně 1x ročně, podle doporučení výrobce inhibitorů i častěji - pokud u stávajícího zařízení (např. při výměně kotle) kvalita stávající vody odpovídá VDI 2035, výměna topné vody se nedoporučuje. Pro doplňovací vodu platí VDI před naplněním nového, poř. i stávajícího zařízení vodou je třeba provést odborné vyčištění a propláchnutí topného systému. Kotel smí být naplněn až po propláchnutí topného systému. - díly kotle/ohřívače, které přicházejí do styku s vodou, jsou vyrobeny ze železných materiálů a nerezové oceli - z důvodu nebezpečí koroze pod napětím u nerezových částí kotle nesmí být překročen obsah chloridů v topné vodě 50mg/l - hodnota ph topné vody by se po 6 až 12 týdnech provozu měla pohybovat v rozmezí 8,3-9,5 Plnicí a doplňovací voda - pro zařízení s kotli Hoval je zpravidla nejvhodnějším plnicím a doplňovacím médiem neupravená pitná voda. Každopádně však musí kvalita neupravené pitné vody odpovídat směrnici VDI 2035, popř. musí být upravena odsolením a/nebo inhibitory. Přitom je třeba dbát ustanovení ČSN aby byla zachována vysoká účinnost kotle a zabránilo se přehřívání teplosměnných ploch, nesmí být překračovány hodnoty uvedené v tabulce v závislosti na výkonu kotle (eventuálně nejmenšího kotle ve vícekotlových systémech) - úhrnné množství plnicí a doplňovací vody, použité za dobu životnosti kotle, by nemělo přesáhnout trojnásobek objemu vodní náplně zařízení - v případě použití protimrazových prostředků je k dispozici příslušná Hoval-směrnice pro projektování Vytápěcí zařízení Kotelna - plynový kotel nesmí být instalován v prostorách s výskytem halogenidů, které by mohly proniknout do spalovacího vzduchu (např. prádelny, sušárny, dílny, kadeřnické provozovny) - halogenidy mohou být kromě toho obsaženy v čisticích a odmašťovacích prostředcích, rozpouštědlech, lepidlech nebo bělicích louzích. Spalovací vzduch Musí být zajištěn přívod spalovacího vzduchu, přívodní otvory nesmějí být uzavřeny. Pro přímý přívod spalovacího vzduchu ke kotli musí být použito připojení. Minimální volný průřez přívodních otvorů lze zjednodušeně stanovit následovně (rozhodující je jmenovitý výkon): - provoz závislý na vzduchu z kotelny: minimální volný průřez přívodních otvorů je 150 cm² nebo 2x 75 cm² + navíc 2 cm² pro každý další kw výkonu kotle přesahující hodnotu 50 kw - provoz nezávislý na vzduchu z kotelny s odděleným přívodem spalovacího vzduchu ke kotli: 0,8 cm 2 na 1 kw jmenovitého výkonu kotle. Tlaková ztráta v přívodu spalovacího vzduchu musí být posuzována společně se systémem odvodu spalin Připojení plynu První uvedení do provozu - první uvedení do provozu smí provést jen pracovník odborné firmy s platným osvědčením o zaškolení na zařízení, které do provozu uvádí - nastavení parametrů spalování podle technického návodu Ruční uzavírací plynový kohout a plynový filtr Bezprostředně před kotlem je možné nainstalovat místními předpisy schválené ruční uzavírací zařízení (kohout). Je nutné mezi plynový kohout (termicky iniciovaný) a kotel namontovat schválený plynový filtr, aby se zabránilo poruchám, způsobeným nečistotami v plynu. Druh plynu - kotel smí být provozován jen s plynem, který je uveden na typovém štítku kotle - pro zkapalněný plyn (propan) musí být instalován regulátor tlaku plynu pro redukci tlaku na tlak potřebný pro kotel Přetlak zemního plynu přetlak zemního plynu před kotlem Maximální plnicí množství podle VDI 2035 Celková tvrdost plnicí vody do... [mol/m 3 ] 1 <0,1 0,5 1 1,5 2 2,5 3 >3,0 f H < >30 d H <0,56 2,8 5,6 8,4 11,2 14,0 16,8 >16,8 e H <0,71 3,6 7,1 10,7 14,2 17,8 21,3 >21,3 ~mg/l <10 50,0 100,0 150,0 200,0 250,0 300,0 >300 vodivost 2 <20 100,0 200,0 300,0 400,0 500,0 600,0 >600 velikost jednotlivého kotle maximální plnicí množství bez odsolování kw BEZ 50 l/kw 20 l/kw 20 l/kw kw POŽA- 50 l/kw 50 l/kw 20 l/kw vždy odsolovat nad 600 kw DAVKU pro UltraGas ( ) - min. 18 mbar, max. 80 mbar Přetlak zkapalněného plynu přetlak zkapalněného plynu před kotlem pro UltraGas ( ) - min. 37 mbar, max. 57 mba Prostorové nároky viz Rozměry 1 suma zemních alkálií 2 pokud vodivost [µs/cm] překročí tabulkovou hodnotu, je nutné provést rozbor vody 17

18 Projektování Doběh čerpadla - po každém vypnutí hořáku musí oběhové čerpadlo běžet ještě alespoň 2 minuty (v ovládacím panelu s regulátorem TopTronic je funkce doběhu čerpadla obsažena) Střešní kotelna - v kotli je vestavěn hlídač minimálního tlaku vody, který při nedostatečném tlaku vody automaticky vypne hořák Odvod kondenzátu - kondenzát ze spalinové cesty může být odváděn zpět do kotle, jeho zachycování již není nutné - odvod kondenzátu bez neutralizace je povolen pouze tehdy, pokud je odpadní a kanalizační potrubí plastové nebo kameninové (eventuální výjimky povoluje příslušný úřad) - na výstupu kondenzátu z kotle musí být namontován sifon (je součástí dodávky) - kondenzát musí být do kanalizace odváděn volně Expanzní nádoba - je třeba instalovat dostatečně dimenzovanou tlakovou expanzní nádobu - expanzní nádobu je zásadně třeba připojit na vratný vstup kotle nebo na pojistný výstup - na pojistném výstupu musí být instalován pojistný ventil a automatický odvzdušňovač Akustický výkon - hladina akustického výkonu je veličinou nezávislou na prostoru kotelny a veličinou vždy porovnatelnou - hladina akustického tlaku je oproti tomu veličinou, která je ovlivněna prostorem kotelny (rozměry, tvar, materiál stěn...) a zejména místem měření. Ve vzdálenosti 1 m od kotle je tato hodnota o 5 až 10 db nižší než hodnota akustického výkonu. Doporučení Pokud je nasávací otvor na fasádě budovy v dosahu prostor citlivých na hluk (ložnice, zahradní odpočinková místa atd.), doporučujeme instalaci tlumičů hluku přímo do sacího potrubí. Komín/kouřovod Oddělená spalinová cesta - kotel musí být připojen na spalinovou cestu - spalinová cesta musí být provedena na přetlak, musí být těsná pro plyn i kondenzát - plynový kondenzační kotel smí být připojen na spalinovou cestu nejméně kategorie T120 - spalinový termostat je součástí kotle Dimenzování spalinové cesty Předpoklady: - nadmořská výška max m. n. m. - první 2 metry spalinové cesty mají stejný rozměr jako spalinové hrdlo - spalovací vzduch: v případě provozu nezávislého na vzduchu z kotelny (volitelné příslušenství) by měl být přívod vzduchu proveden se stejným průměrem jako odtah spalin. Pokud je průměr spalinové cesty větší než průměr přívodu spalovacího vzduchu, je třeba provést výpočet spalinové cesty. Připojovací potrubí Horizontální připojovací potrubí musí být provedeno se spádem (směrem ke kotli) min. 50 mm na běžný metr, aby kondenzát mohl volně vtékat do kotle. Celý odvod spalin je nutné provést tak, aby v žádném místě nemohlo dojít ke hromadění kondenzátu. 18

19 Projektování kotel odtah spalin hladkostěnný počet kolen 90 (odtah spalin + přívod vzduchu) typ vnitřní průměr spalin. hrdla [mm] označení celková délka potrubí [m] (odtah spalin + přívod vzduchu) UltraGas DN * (125) (150) (125) (150) (200) (250) (125) (150) (200) (250) (200) (250) (300) (350) (250) (300) (350) (400) (450) (500) (350) (400) (450) (500) (575) (650) (720) (850) (850) (1000) Upozornění: údaje obsažené v tabulce jsou směrnými hodnotami, u konkrétního zařízení musí být proveden přesný výpočet * od 5 kolen je třeba redukovat dopravní přetlak o 30%, je nutný samostatný výpočet spalinové cesty V případě splinové cesty přesahující délku 50 m je rovněž třeba provést příslušný výpočet. 19
