Uživatelský návod Digitální satelitní DVBS/S2 finder

Transkript

1 Uživatelský návod Digitální satelitní DVBS/S2 finder

2 Opatření Před použitím si prosím přečtěte tento návod. Technické specifikace a vlastnosti mohou být změněny bez předchozího upozornění. Před prvním použitím přístroje jej nabijte na plnou kapacitu. Doporučený čas prvního nabíjení je 5 hodin. 1

3 Obsah Bezpečnostní upozornění Příslušenství Menu přístroje A. Popis tlačítek a kontrolek B. Vlastnosti...7 C. Hlavní menu přístroje LNB Nastavení Vyhledávání Spektrum Konstelační diagram Pozicionér Multi TP..l DiSEqc vyhledávání Nastavení Informace Světlo Aktualizace software Aktualizace transpondérů...22 D. Technické specifikace

4 Bezpečnostní upozornění: Prosím, přísně dodržovat níže uvedené pokyny, aby se zabránilo poškození, které se může stát vám, nebo vašemu zařízení. Před čištěním zařízení, vytáhněte napájecí kabel a vypněte přístroj vypínačem a očistěte jej suchým hadříkem. Nepoužívejte příslušenství nebo další přístroje, které nejsou doporučeny výrobcem, protože může dojít k poškození zařízení a mohou vést ke ztrátě záruky. Při přemísťování zařízení jej chraňte před nárazy a pády jinak může dojít k poškození zařízení. Noste svůj přístroj ve vlastním obalu a nikdy jej nenosto volně v krabicích, jako jsou sady nástrojů a společně s vybavením, které může případně dojít k poškození zařízení; jinak se na zařízení nebude vztahovat záruka. Nepoužívejte zařízení venku tak, aby přístroj nebyl chráněn před kontaktu s kapalinou během deštivého a zasněženého počasí. Kapalina na kontaktaktech může způsobit poškození zařízení a na takové poškození se nevztahuje záruka. Při připojování zařízení s LNB, prosím, buďte opatrní. Zkrat může poškodit přístroj. Service-related topics : Nepokoušejte se opravit zařízení sami. Když otevřete kryt přístroje, nebude kryta zárukou. V případě poruchy kontaktujte svého prodejce, nebo technickou podporu. 3

5 Příslušenství 1. Uživatelský návod 2. Napájecí zdroj 12V 3. Datový USB kabel 4

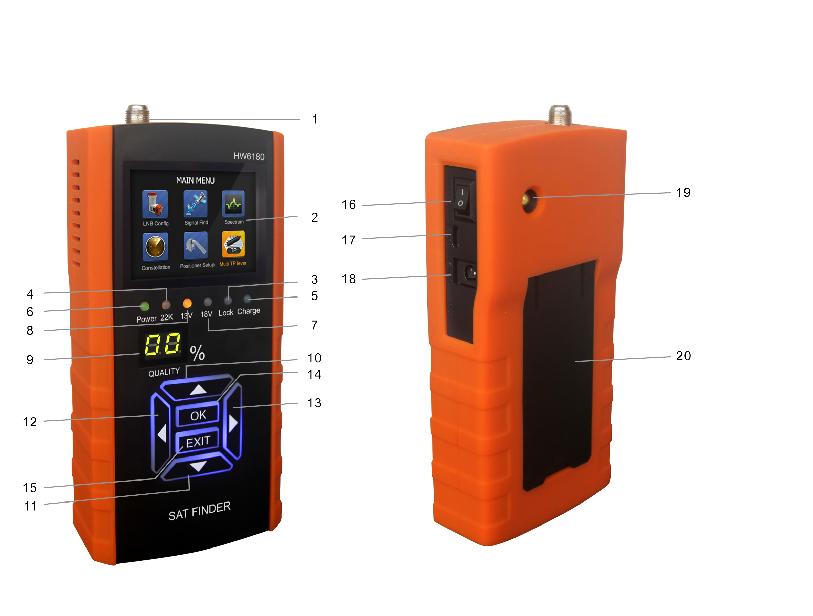

6 A. Product function diagram 1. LNB IN: Vstup signálu od satelitní antény 2. LCD displej: Zobrazuje měřené údaje a menu přijímače 3. Lock: Tato kontrolka se rozsvítí v případě že přístroj zachytí signál 4. 22K: Zobrazuje režim 22Khz 5. Charge: Kontrolka provozu nabíjení 6. Power: Kontrolka provozu přístroje 5

7 7. 18V: Napětí pro horizontální polarizaci 8. 13V: Napětí pro vertikální polarizaci 9. Indikátor kvality: Zobrazí kvalitu v procentech 10. Šipka nahoru: Použijte toto tlačítko pro pohyb v menu přístroje 11. Šipka dolů: Použijte toto tlačítko pro pohyb v menu přístroje 12. Šipka vlevo: Použijte toto tlačítko pro pohyb v menu přístroje 13. Šipka vpravo: Použijte toto tlačítko pro pohyb v menu přístroje 14. Tlačítko OK: Stiskněte OK pro výběr funkce. Dvojitým stiskem můžete editovat hodnotu, nebo procházet seznam satelitů a transpondérů případně zobrazí podnabídku. 15. EXIT: Zpět na předchozí nabídku 16. Vypínač: Zapne/Vypne zařízení 17. Mini USB port: Pro připojení k PC(USB to RS-232) 18. Konektor napájecího zdroje: Připojte napájecí zdroj pro nabíjení přístroje 19. LED světlo Pro osvětlení v místě měření 20. Podpěra: Podpěra přístroje 6

8 B. Vlastnosti 1. Digitální DVB-S/S2 finder s měřením: LEVEL, C/N, BER and MER 2. Spektrální analýza 3. Zobrazení konstelačního diagramu 4. Ochrana při zkratu propojovacího kabelu k LNB 5. Jednoduché ovládání 6. Rychlé zaměření signálu 7. Zvuková signalizace při zaměření signálu 8. Paměť na 300 satelitů a 8000 transpondérů 9. Podpora DISEQC 1.0/1.1,1.2 and USALS 10. UNICABLE podpora KHz Zap/Vyp 12. LNB napájení 13V/18H 13. Automatický výpočet azimutu a elevace 14. Možnost aktualizace SW a dat po micro USB (USB to RS- 232) kabelu V/800mAh Li-Ion Baterie 16. Lehce přenositelný 17. CE & RoHS Standard 7

9 C. Hlavní menu přístroje Po zapnutí přístroje bude k dispozici 10 nabídek menu LNB Nastavení Vyhledávání Spectrum Konstel. diagram Pozicionér Multi TP DiSEqC Vyhl. Nastavení Informace Světlo Pro pohyb v menu použijte navigační tlačítka. Pro výběr funkce stiskněte tl. OK. 1. LNB Nastavení Stiskněte OK na položce LNB Nastavení pro nastavení LNB. 8

10 1) Stiskněte 2x OK pro editaci L.O. (lokálního oscilátoru) 2) Použijte LEFT/RIGHT tl. pro výběr typu antény: Fixní/S motorem/unicable-lnb A/Unicable-LNB B 3) Stiskněte 2x OK pro editaci SaTCR Frekvence 9

11 2. Vyhledávání Stiskněte OK na položce Vyhledávání 10

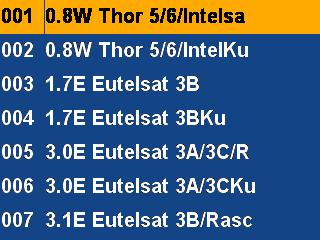

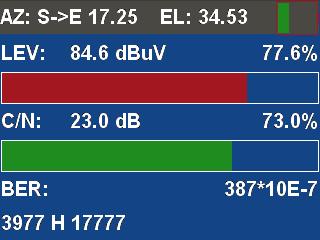

12 1) Stiskněte OK pro zobrazení informací o signalu. 2) Přesuňte kurzor na první řádek a po dvojitém stisku tl. OK zobrazíte seznam satelitů. 11

13 3) Přesuňte kurzor na řádek T a po dvojitém stisku tl. OK zobrazíte seznam transpondérů. 4) Po dvojitém stisku tl. OK můžete Editovat/Přidat/Vymazat TP 12

14 5) Vyberte Editovat a stiskněte OK pro editaci TP 6) Vyberte Přidat a stiskněte OK pro zadání nového TP Po dokončení editace stiskněte OK pro uložení hodnot, nebo EXIT pro zrušení editace TP. 3. Spectrum Vyberte SPEKTRUM pro funkci spektrálního analyzéru. 1) Vyberte satelit, transponder a stiskněte OK pro zobrazení spektra signálu. 13

15 2) Po dvojitém stisku tl. OK se zobrazí podnabídka funkce Spektrum. 3) Máte možnost uložit a vyvolat naměřené spektrum signálu. Zobrazit jen linku, nebo plný graf, zvětšovat graf apod. 4. Konstelační diagram V menu vyberte KONSTEL. DIAGRAM a stiskněte OK pro vstup do tohoto menu. 1) Vyberte satelit a TP 14

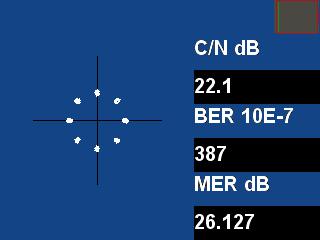

16 2) Stiskněte OK pro zobrazení konstelačního diagramu. 5. Pozicionér V menu vyberte POZICIONÉR a stiskněte OK pro vstup do tohoto menu. 1) Stiskněte OK pro další nastavení. Např. pro plynulý a krokový pohyb motorem. Aktivaci motoru USALS aj. 15

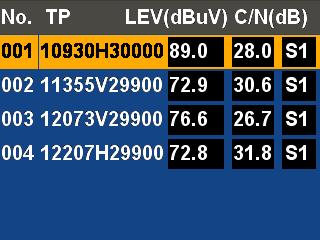

17 6. Multi TP V menu vyberte MULTI TP a stiskněte OK. 1) Na řádku TP stiskněte OK a přístroj postupně zobrazí kvalitu signálu pro 6 následujících TP l 16

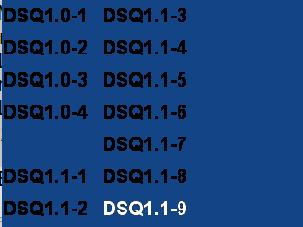

18 7. DiSEqC Vyhledávání V menu vyberte DiSEqC Vyhl a stiskněte OK. 1) Stiskněte OK pro spuštění výhledávání.. 8. Nastavení V menu vyberte Nastavení a stiskněte OK. 17

19 1) Stiskněte tl. OK na řádku Zeměpisná šířka/délka a zadejte svoji polohu. Nutný parameter pro správné nastavení a pohyb motorem. 2) RF Úroveň. Zadejte v jakých jednotkách má probíhat měření. 9. Informace V menu vyberte INFORMACE pro zobrazení informací o Přístroji. 18

20 1) Výchozí nastavení. Přístroj bude uveden to továrního stavu. 10. Světlo V menu vyberte SVĚTLO pro aktivaci osvětlení. 19

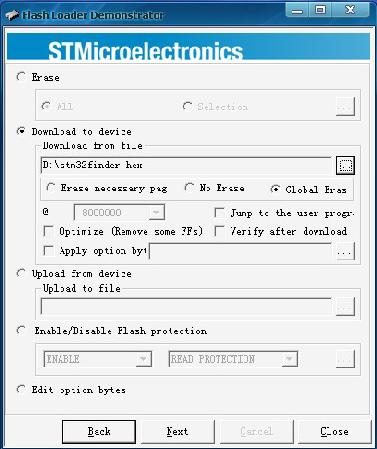

21 11. Aktualizace software 1.Nainstalujte do PC Flash_Loader_Demon 2.Připojte přístroj s PC pomocí přiloženého USB kabelu 3.Stiskněte a držte EXIT tlačítko a zapněte přístroj 4 Spusťte Flash_Loader_Demon program a pokračujte dle programu 20

22 21

23 Vyberte hex soubor pro aktualizaci přístroje. 22

24 Vyberte Close pro ukončení program. 23

25 12. Aktualizace transpondérů 1.Použijte Excel pro editaci sattp.csv souboru v PC 2.Připojte přístroj k PC pomocí USB kabelu 3.Zapněte přístroj 4.Spusťte sateditor pro otevření sattp.csv 5.Stiskněte Write pro zápis dat do přístroje. D. Technické specifikace RGB TFT LCD 320(H) x 240(V), 2.4'' Transmission Standards DVB- S/S2 Typ konektoru 75ohm (F-connector) Vstupní frekvence 950 to 2150 MHz Rozsah vstupní úrovně -65 to -25 dbm LNB napájení 13V/18V, Max 500mA Typ demodulace QPSK\8PSK Symbolová rychlost 1<Rs<45M band(scpc/mcpc) Ovládání pásma 22KHz Protokol pro přenos dat z USB do RS-232 Akumulátor Li-Ion Baterie, 7.4V/1700mAh Napájecí adaptér :DC12V/1A, Vstupní napětí nap. adaptéru : VAC 50/60Hz Spotřeba Max. 10W Rozměry (W x D x H) 8x16x4(cm) 24

26 Užívateľský návod Digitálny satelitný DVBS/S2 finder

27 Opatrenie Pred použitím si prosím prečítajte tento návod. Technické špecifikácie a vlastnosti môžu byť zmenené bez predchádzajúceho upozornenia. Pred prvým použitím prístroja si nabite na plnú kapacitu. Doporučený čas prvého nabíjania je 5 hodín.

28 Obsah Bezpečnostné upozornenie Príslušenstvo Menu prístroja E. Popis tlačidiel a kontroliek F. Vlastnosti...7 G. Hlavné menu prístroja LNB Nastavenie Vyhľadávanie Spektrum Konštelačný diagram Pozicionér Multi TP.l DiSEqc vyhľadávanie Nastavenie Informácie Svetlo Aktualizácia softvéra Aktualizácia transpondérov...22 H. Technické špecifikácie

29 Bezpečnostné upozornenie: Prosím, prísne dodržiavať nižšie uvedené pokyny, aby sa zabránilo poškodeniu, ktoré sa môže stať vám, alebo vášmu zariadeniu. Pred čištením zariadenia, vytiahnite napájací kábel a vypnite prístroj vypínačom a očistite ho suchým uterákom. Nepoužívajte príslušenstvo alebo ďalšie prístroje, ktoré nie sú doporučené výrobcom, pretože môže dôjsť k poškodeniu zaríadenia a môže dôjsť k strate záruky. Pri premiestňovaní zariadenia ho chráňte pred nárazmi a pádmi inak môže dôjsť k poškodeniu zariadenia. Noste svoj prístroj vo vlastnom obale a nikdy ho nenoste voľne v krabiciach, ako sú sady nástrojov a spoločně s vybavením, pri ktorých môže prípadne prísť k poškodeniu zariadenia; inak sa na zariadenie nebude vzťahovať záruka. Nepoužívajte zariadenie vonku tak, aby prístroj nebol chránený pred kontaktom s kvapalinou počas daždivého a zasneženého počasia. Kvapalina pri kontaktoch môže spôsobiť poškodenie zariadenia a na takéto poškodenie sa nevzťahuje záruka. Pri pripájaní zariadenia s LNB, prosím, buďte opatrní. Skrat môže poškodiť prístroj. Záručné podmienky / Service-related topics : Neskúšajte opraviť zariadenie sami. Ak otvoríte kryt prístroja, nebude krytý zárukou. V prípade poruchy kontaktujte svojho predajcu, alebo technickú podporu. 3

30 Príslušenstvo 1. Užívateľský návod 2. Napájací zdroj 12V 3. Dátový USB kábel 4

31 A. Product function diagram 1. LNB IN: Vstup signálu od satelitnej antény 3. LCD displej: Zobrazuje merané údaje a menu prijímača 4. Lock: Tato kontrolka sa rozsvieti v prípade že prístroj zachytí signál 4. 22K: Zobrazuje režim 22Khz 21. Charge: Kontrolka prevádzky nabíjania 22. Power: Kontrolka prevádzky prístroja 5

32 23. 18V: Napätie pre horizontálnu polarizáciu V: 25. Napätie pre vertikálnu polarizáciu 26. Indikátor kvality: Zobrazuje kvalitu v percentách 27. Šipka hore: Používajte toto tlačidlo pre pohyb v menu prístroja 28. Šipka dole: Používajte toto tlačidlo pre pohyb v menu prístroja 29. Šipka vľavo: Používajte toto tlačidlo pre pohyb v menu prístroja 30. Šipka vpravo: Používajte toto tlačidlo pre pohyb v menu prístroja 31. Tlačidlo OK: Stlačte OK pre výber funkcie. Dvojitým stlačením môžete editovať hodnotu, alebo prechádzať zoznam satelitov a transpondérov prípadne zobrazí podponuku. 32. EXIT: Späť na predchádzajúcu ponuku 33. Vypínač: Zapni/Vypni zariadenie 34. Mini USB port: Pre pripojenie k PC(USB to RS-232) 35. Konektor napájacieho zdroja: Pripojte napájací zdroj pre nabíjanie prístroja 36. LED svetlo Pre osvetlenie v mieste merania 37. Podpora: Podpora prístroja 6

33 B. Vlastnosti 1. Digitálny DVB-S/S2 finder s meraním: LEVEL, C/N, BER and MER 2. Spektrálna analýza 3. Zobrazenie konštelačného diagramu 4. Ochrana pri skrate prepojovacieho káblu k LNB 5. Jednoduché ovládanie 6. Rychlé zameranie signálu 7. Zvuková signalizácia pri zameraní signálu 8. Pamäť na 300 satelitov a 8000 transpondérov 9. Podpora DISEQC 1.0/1.1,1.2 and USALS 10. UNICABLE podpora KHz Zap/Vyp 12. LNB napájanie 13V/18H 13. Automatický výpočet azimutov a elevácie 14. Možnosť aktualizácie SW a dát po micro USB (USB to RS- 232) káblu V/800mAh Li-Ion Batérie 16. Ľahko prenositeľný 17. CE & RoHS Standard 7

34 C. Hlavné menu prístroja Po zapnutí prístroja bude k dispozícii 10 ponúk menu LNB Nastavenie Vyhľadávanie Spectrum Konštel. diagram Pozicionér Multi TP DiSEqC Vyhl. Nastavenie Informácie Svetlo Pre pohyb v menu používajte navigačné tlačidlá. Pre výber funkcie stlačte tl. OK. 13. LNB Nastavenie Stlačte OK na položke LNB Nastavenie pre nastavenie LNB. 8

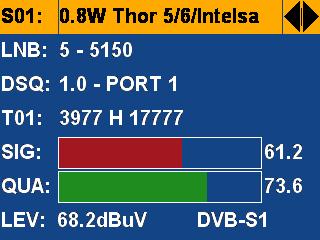

35 1) Stlačte 2x OK pre editáciu L.O. (lokálneho oscilátora) 2) Používajte LEFT/RIGHT tl. pre výber typu antény: Fixná/S motorom/unicable-lnb A/Unicable-LNB B 3) Stlačte 2x OK pre editáciu SaTCR Frekvencie 9

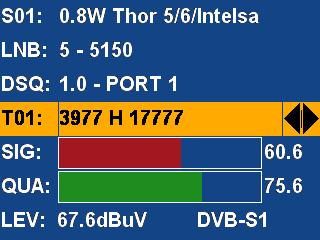

36 14. Vyhľadávanie Stlačte OK na položke Vyhľadávanie 10

37 1) Stlačte OK pre zobrazenie informácie o signále. 2) Presuňte kurzor na prvý riadok a po dvojitom stlačení tl. OK zobrazíte zoznam satelitov. 11

38 3) Presuňte kurzor na riadok T a po dvojitom stlačení tl. OK zobrazíte zoznam transpondérov. 4) Po dvojitom stlačení tl. OK môžete Editovať/Pridať/Vymazať TP 12

39 5) Vyberte Editovať a stlačte OK pre editáciu TP 6) Vyberte Pridať a stlačte OK pre zadanie nového TP Po dokončení editácie stlačte OK pre uloženie hodnôt, alebo EXIT pre zrušenie editácie TP. 15. Spectrum Vyberte SPEKTRUM pre funkciu spektrálneho analyzéra. 4) Vyberte satelit, transponder a stlačte OK pre zobrazenie spektra signálu. 13

40 5) Po dvojitom stlačení tl. OK sa zobrazí podponuka funkcia Spektrum. 6) Máte možnosť uložiť a vyvolať namerané spektrum signálu. Zobraziť len linku, alebo plný graf, zväčšovať graf apod. 16. Konštelačný diagram V menu vyberte KONSTEL. DIAGRAM a stlačte OK pre vstup do tohto menu. 1) Vyberte satelit a TP 14

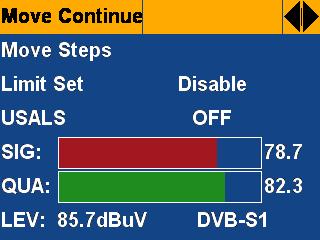

41 2) Stlačte OK pre zobrazenie konštelačného diagramu. 17. Pozicionér V menu vyberte POZICIONÉR a stlačte OK pre vstup do tohto menu. 2) Stlačte OK pre dalšie nastavenie. Napr. pre plynulý a krokový pohyb motorom. Aktivácia motoru USALS aj. 15

42 18. Multi TP V menu vyberte MULTI TP a stlačte OK. 2) Na riadku TP stlačte OK a prístroj postupne zobrazí kvalitu signálu pre 6 následujúcích TP l 16

43 19. DiSEqC Vyhľadávanie V menu vyberte DiSEqC Vyhľadávanie stlačte OK. 1) Stlačte OK pre spustenie vyhľadávania Nastavenie V menu vyberte Nastavenie a stlačte OK. 17

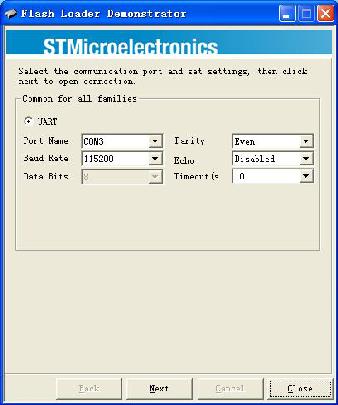

44 2) Stlačte tl. OK na riadku Zemepisná šírka/dĺžka a zadajte svoju polohu. Nutný parameter pre správne nastavenie a pohyb motorom. 2) RF Úroveň. Zadajte v takých jednotkách v akom má prebehnúť meranie. 21. Informácie V menu vyberte INFORMÁCIE pre zobrazenie informácie o Prístroji. 18

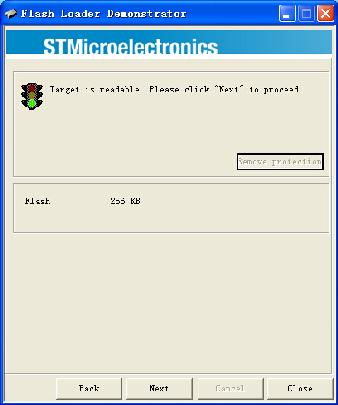

45 1) Východiskové nastavenie. Prístroj bude uvedený do továrneho stavu. 22. Svetlo V menu vyberte SVETLO pre aktiváciu osvetlenia. 19

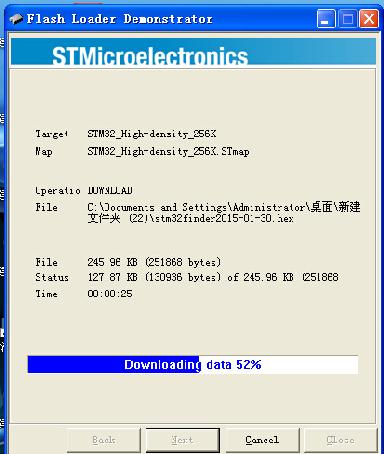

46 23. Aktualizácia softvéra 1.Nainštalujte do PC Flash_Loader_Demon 2.Pripojte prístroj s PC pomocou priloženého USB káblu 3.Stlačte a držte EXIT tlačídlo a zapnite prístroj 4 Spusťte Flash_Loader_Demon program a pokračujte podľa programu 20

47 21

48 Vyberte hex súbor pre aktualizáciu prístroja. 22

49 Vyberte Close pre ukončenie programu. 23

50 24. Aktualizácia transpondérov 1.Používajte Excel pre editáciu sattp.csv súboru v PC 2.Pripojte prístroj k PC pomocou USB káblu 3.Zapnite prístroj 4.Spusťte sateditor pre otvorenie sattp.csv 5.Stlačte Write pre zápis dát do prístroja. D. Technické špecifikácie RGB TFT LCD 320(H) x 240(V), 2.4'' Transmission Standards DVB- S/S2 Typ konektoru 75ohm (F-connector) Vstupné frekvencie 950 to 2150 MHz Rozsah vstupnej úrovne -65 to -25 dbm LNB napájanie 13V/18V, Max 500mA Typ demodulácie QPSK\8PSK Symbolová rýchlosť 1<Rs<45M band(scpc/mcpc) Ovládanie pásma 22KHz Protokol pre prenos dát z USB do RS-232 Akumulátor Li-Ion Baterie, 7.4V/1700mAh Napájací adaptér :DC12V/1A, Vstupné napätie nap. adaptéru : VAC 50/60Hz Spotřeba Max. 10W Rozmery (W x D x H) 8x16x4(cm) 24
