Cvičební řád jednotek požární ochrany - technický výcvik

Transkript

1 Ministerstvo vnitra - ředitelství Hasičského záchranného sboru České republiky Obecná činnost členů družstva 1+ Metodický list číslo 1 DR Vydáno dne Stran: 1 1) Družstvo 1+ je určeno především k vytvoření jednoho proudu C. Tento proud může také vytvářet od rozdělovače nebo od stroje družstva ) VD řídí činnost družstva a plní úkoly stanovené právními předpisy, zejména: a) Provádí průzkum. b) Rozhoduje, jaký druh bojového rozvinutí družstvo provede, a určuje jednotlivá funkční čísla hasičů. c) Rozhoduje, jaké ochranné prostředky družstvo použije. d) Vydává příslušné povely a organizuje spojení v družstvu. e) Je odpovědný za bezpečnost práce družstva. f) Nemá zpravidla pevné stanoviště, ale své postavení zaujme tak, aby účelně řídil, koordinoval a kontroloval činnost svého družstva. ) Strojník obsluhuje stroj, plní úkoly stanovené právními předpisy a ostatní činnosti v rámci vnitřní dělby práce družstva, zejména: a) Udržuje spojení s VD po dobu průzkumu a po tuto dobu udržuje spojení s místem, odkud byla jednotka PO vyslána k zásahu. b) Sleduje signály. c) Při tvoření přívodního vedení savicemi nebo od hydrantu pomáhá číslu 2. Určuje počet savic. d) Rozvíjí a rozkládá první hadici v dopravním vedení. e) Odpovídá za řádné uložení technických prostředků v automobilu a za jeho kompletnost při odjezdu z místa zásahu. f) Spolupracuje se strojníky ostatních jednotek PO při doplňování vody. 4) Číslo 1 a číslo 2 plní úkoly stanovené právními předpisy a ostatní činnosti v rámci vnitřní dělby práce družstva, zejména: a) Provádějí spolu s VD průzkum a záchranu osob. b) Vytvářejí útočné vedení nebo postupně přívodní a dopravní vedení a útočný proud. Cvičební řád - metodický list č. 1/DR 1

2 Ministerstvo vnitra - ředitelství Hasičského záchranného sboru České republiky Nástupy a organizace družstva Metodický list číslo 2 DR Vydáno dne Stran: 1 1) Nástup družstva se provádí v řadu. V případě zásahu dalšího družstva, např. třetího družstva 1+, budou čísla označena příslušným počtem čárek. Změna čísel se provádí na povel VD: "Družstvo, čísla ZMĚNIT", hlášení pak na povel VD: "Družstvo, čísla HLÁSIT!" Hasiči v družstvu zamění své pořadí směrem zprava doleva a postupně hlásí svá nová čísla. První se hlásí strojník, pak číslo 1 a číslo 2. 2x 2) Základní postavení: Družstvo je nastoupeno na základně v řad. Změna čísel 2x 2x Cvičební řád - metodický list č. 2/DR 1

3 Ministerstvo vnitra - ředitelství Hasičského záchranného sboru České republiky Přívodní, dopravní a útočné vedení pro první proud Metodický list číslo DR Vydáno dne Stran: 1) Základní postavení: I. Přívodní vedení 2) Přívodní vedení (savicemi, od hydrantu, ejektorem) se vytváří obdobně jako u družstva 1+5. Provádějí ho strojník a číslo 2, přičemž to plní úkoly jako číslo 4 v družstvu 1+5. a) Přívodní vedení savicemi z přírodního zdroje vody provádějí číslo 2 a strojník. Sací koš a lana přináší číslo 2, strojník odšroubuje víčko ze sacího hrdla čerpadla. Savice roznášejí oba tak, že číslo 2 je vpředu a strojník vzadu, vždy směrem od stroje k vodě. Sací koš a savice šroubuje číslo 2, strojník savice nadlehčuje, aby se nekřížilo šroubení. Savice se spojují směrem od vody ke stroji. Na stroj připojí savici strojník, kterou mu nadlehčuje číslo 2. Záchytné a ventilové lano připojí na sací koš číslo 2. Pak číslo 2 a strojník společně pokládají vedení do vodního zdroje. Druhý konec záchytného lana uváže číslo 2 ke stroji a ventilové lano jen ovine kolem savice asi 20 cm od stroje. Rozložení savic Šroubování koše směr rozkládání Spojení savic CAS 25 směr spojování CAS 25 Cvičební řád - metodický list č. /DR 1

4 b) Přívodní vedení od hydrantu na stroj provádějí číslo 2 a strojník. Strojník připojí na sací hrdlo čerpadla stroje hadicový sběrač. Číslo 2 upevní hydrantový nástavec a odkalí hydrant. Strojník od stroje rozvine dvě (krátké) hadice B, které připojí na sběrač. Na hydrantový nástavec připojí hadice B číslo 2. Na signál strojníka pustí číslo 2 vodu do hadicového přívodního vedení ke stroji. CAS 25 c) Přívodní vedení při doplňování CAS vodou z jiné CAS provádí strojník doplňované CAS společně se strojníkem CAS, z níž je voda dodávána. Hadice rozvine strojník požadující vodu a každý strojník je připojí na svou CAS. d) Přívodní vedení při doplňování vody do CAS plovoucí motorovou stříkačkou zajišťují strojník a číslo 2. Společně zanesou plovoucí motorovou stříkačku k vodnímu zdroji a číslo 2 přiváže záchytné lano na plovoucí motorovou stříkačku, druhý konec předá strojníkovi. Číslo 2 rozvine od CAS směrem k vodnímu zdroji hadici a připojí ji na CAS. Strojník připojí hadici B k plovoucí motorové stříkačce a nastartuje ji. Sleduje čerpání vody. Strojník odchází k CAS a sleduje doplňování CAS vodou. Číslo 2 upevní záchytné lano na břehu. e) Přívodní vedení ejektorem při doplňování CAS provádějí číslo 2 a strojník. Číslo 2 se vyzbrojí ejektorem, záchytným a ventilovým lanem a hadicí B. Strojník rozvine podle druhu ejektoru hadici B (nebo C) od stroje ke studni a číslo 2 rozvine hadici B od studny ke stroji. Hadice na stroj připojí strojník a na ejektor číslo 2, které také uváže obě lana. Číslo 2 spustí ejektor do studny a podle potřeby mu pomáhá strojník. CAS 2 II. Dopravní vedení s rozdělovačem a útočný proud ) Povel VD: "Družstvo, stroj CAS 2, vodní zdroj vlastní, směr budova, rozdělovač, 2B, první proud, cíl levá strana budovy, 2C, VPŘED!" Cvičební řád - metodický list č. /DR 2

5 4) Schéma bojového rozvinutí: CAS 2 + 5) Další družstvo 1+ může od rozdělovače utvořit druhý proud. Rozdělovač pak obsluhují sudá čísla, každé pro svůj proud. Cvičební řád - metodický list č. /DR

6 Ministerstvo vnitra - ředitelství Hasičského záchranného sboru České republiky Jednoduché vedení C od stroje 1) Základní a výchozí postavení: Metodický list číslo 4 DR Vydáno dne Stran: 2 1x 1x 2x CAS 2 2) Povel VD: "Družstvo, stroj CAS 2, vodní zdroj vlastní, jednoduché vedení, cíl budova, xc, VPŘED!" ) Schéma bojového rozvinutí s jednou hadicí C: CAS 2 4) Schéma bojového rozvinutí s dvěma hadicemi C: CAS 2 Cvičební řád - metodický list č. 4/DR 1

7 5) Schéma bojového rozvinutí se třemi hadicemi C: CAS 2 6) Schéma bojového rozvinutí se čtyřmi hadicemi C: CAS 2 Cvičební řád - metodický list č. 4/DR 2

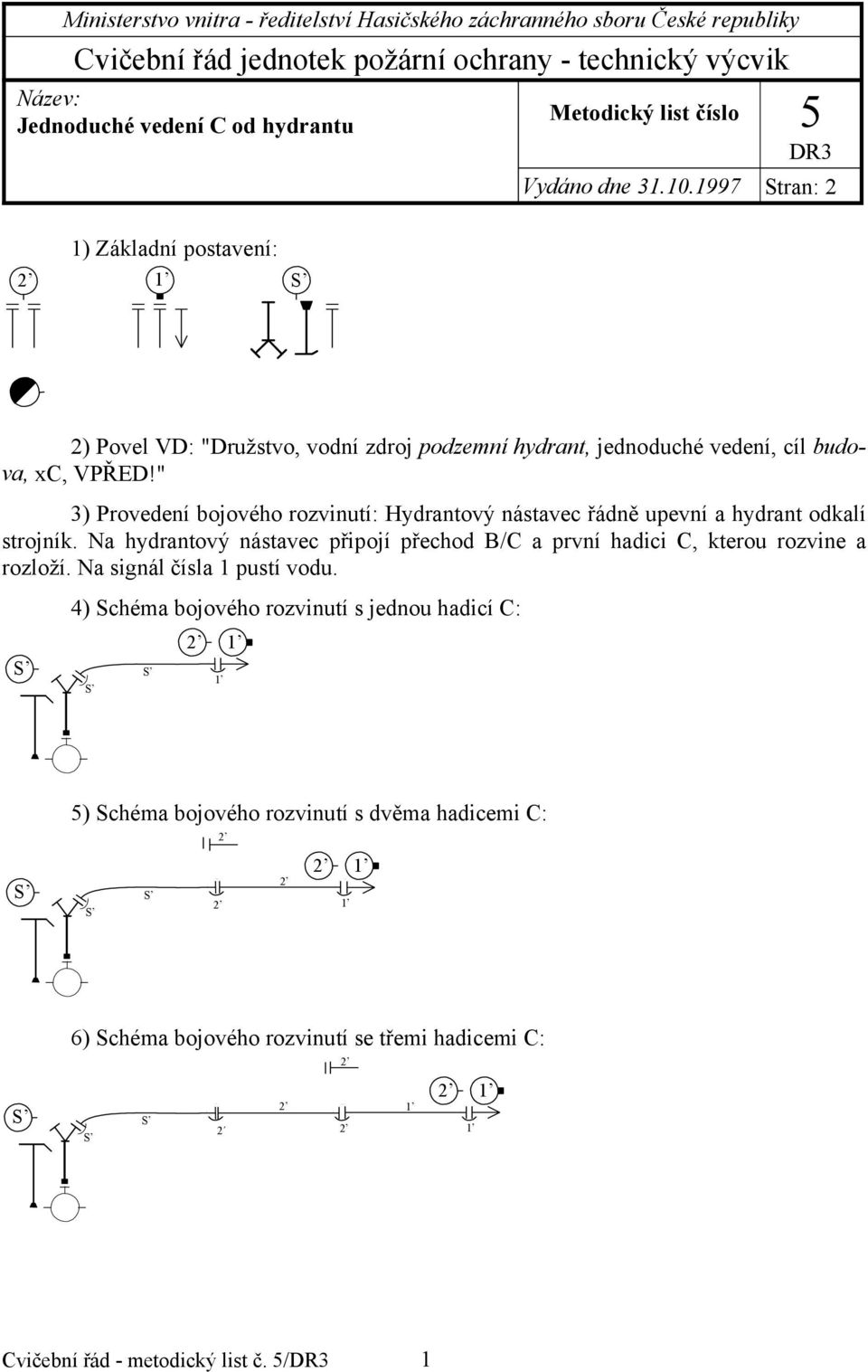

8 Ministerstvo vnitra - ředitelství Hasičského záchranného sboru České republiky Jednoduché vedení C od hydrantu 1) Základní postavení: Metodický list číslo 5 DR Vydáno dne Stran: 2 2) Povel VD: "Družstvo, vodní zdroj podzemní hydrant, jednoduché vedení, cíl budova, xc, VPŘED!" ) Provedení bojového rozvinutí: Hydrantový nástavec řádně upevní a hydrant odkalí strojník. Na hydrantový nástavec připojí přechod B/C a první hadici C, kterou rozvine a rozloží. Na signál čísla 1 pustí vodu. 4) Schéma bojového rozvinutí s jednou hadicí C: 5) Schéma bojového rozvinutí s dvěma hadicemi C: 6) Schéma bojového rozvinutí se třemi hadicemi C: 2 Cvičební řád - metodický list č. 5/DR 1

9 7) Schéma bojového rozvinutí se čtyřmi hadicemi C: Cvičební řád - metodický list č. 5/DR 2

10 Ministerstvo vnitra - ředitelství Hasičského záchranného sboru České republiky Druhý proud na vybudované dopravní vedení B s rozdělovačem družstva 1+5 1) Základní postavení: Metodický list číslo 6 DR Vydáno dne Stran: 1 2) Přípravné postavení: a) Povel VD: "Družstvo, druhý proud PŘIPRAVIT!" b) Provedení: ) Útočné postavení: a) Povel VD: "Družstvo, druhý proud, cíl hořící budova, C, VPŘED!" b) Schéma bojového rozvinutí: Cvičební řád - metodický list č. 6/DR 1

11 Ministerstvo vnitra - ředitelství Hasičského záchranného sboru České republiky Třetí proud na vybudované dopravní vedení B s rozdělovačem družstva 1+5 1) Základní postavení: Metodický list číslo 7 DR Vydáno dne Stran: 1 2) Přípravné postavení: a) Povel VD: "Družstvo, třetí proud PŘIPRAVIT!" b) Provedení: ) Útočné postavení: a) Povel VD: "Družstvo, třetí proud, cíl střed hořící budovy, C, VPŘED!" b) Schéma bojového rozvinutí: 1 VD 4 Cvičební řád - metodický list č. 7/DR 1

12 Ministerstvo vnitra - ředitelství Hasičského záchranného sboru České republiky Jednoduché vedení s pěnou od CAS 1) Základní postavení: Metodický list číslo 8 DR Vydáno dne Stran: 1 2) Povel VD: "Družstvo, stroj CAS 2, vodní zdroj vlastní, jednoduché vedení s pěnou, cíl nadzemní nádrž, 4C, VPŘED!" ) Provedení: CAS 2 + 4) Bude-li družstvo tvořit druhý proud s pěnou od rozdělovače (dopravní vedení vytvořilo družstvo 1+5), číslo 1 se vyzbrojí pěnotvornou proudnicí a další činnosti odpovídají standardnímu postupu. Povel VD: "Družstvo, druhý proud s pěnou, cíl pravý okraj nadzemní nádrže, 4C, VPŘED!" + Cvičební řád - metodický list č. 8/DR 1

13 Ministerstvo vnitra - ředitelství Hasičského záchranného sboru České republiky Jednoduché útočné vedení s pěnou na přiměšovač 1) Základní postavení: Metodický list číslo 9 DR Vydáno dne Stran: 1 2) Povel VD: "Družstvo, stroj CAS 2, vodní zdroj vlastní, jednoduché vedení s pěnou na přiměšovač, cíl nadzemní nádrž, 2C, VPŘED!" ) Schéma bojového rozvinutí: CAS 2 + 4) Družstvo 1+ může jednoduché vedení s pěnou na přiměšovač využít i jako druhý proud od dopravního vedení a rozdělovače, které vytvořilo družstvo 1+5, s tím, že první hadici od rozdělovače rozkládá číslo 2. Tohoto způsobu se využívá u provedení tzv. trojnásobné požární ochrany. Cvičební řád - metodický list č. 9/DR 1

14 Ministerstvo vnitra - ředitelství Hasičského záchranného sboru České republiky Bojové rozvinutí s dýchacími přístroji Metodický list číslo 10 DR Vydáno dne Stran: 1 1) Na povel VD se určená čísla v družstvu, zpravidla číslo 1 a číslo 2, vyzbrojí dýchacími přístroji a teprve poté utvoří jednoduché vedení nebo se napojí se svým proudem na rozdělovač. 2) Schémata bojových rozvinutí s dýchacími přístroji: CAS 2 Cvičební řád - metodický list č. 10/DR 1

15 Ministerstvo vnitra - ředitelství Hasičského záchranného sboru České republiky Útok s přenosným navijákem 1) Základní postavení: Metodický list číslo 11 DR Vydáno dne Stran: 1 2) Povel VD: "Družstvo, stroj CAS 25, vodní zdroj vlastní, jednoduché vedení s přenosným navijákem, cíl škola, 5C, VPŘED!" ) Schéma bojového rozvinutí: CAS 25 4) VD v povelu určil, kolik hadic bude tvořit jednoduché vedení. Číslo 1 a číslo 2 se vyzbrojí přenosným navijákem z vozidla a od stroje utvoří jednoduché vedení tak, že rozloží počet hadic podle povelu VD z navijáku a číslo 1 připojí proudnici C. Strojník připojí vedení na stroj. Cvičební řád - metodický list č. 11/DR 1

16 Ministerstvo vnitra - ředitelství Hasičského záchranného sboru České republiky Útočný vysokotlaký proud Metodický list číslo 12 DR Vydáno dne Stran: 1 1) Povel VD: "Družstvo, stroj CAS 25, vodní zdroj vlastní, cíl hořící automobil, vysokotlaký proud, VPŘED!" 2) Strojník uvolní pojistku navijáku vysokotlaké hadice na CAS a číslo 1 spolu s číslem 2 hadici odvíjejí. ) Schéma bojového rozvinutí: CAS 25 Cvičební řád - metodický list č. 12/DR 1

17 Ministerstvo vnitra - ředitelství Hasičského záchranného sboru České republiky Jednoduché vedení do poschodí Útočný proud do poschodí I. Jednoduché vedení do poschodí Metodický list číslo 1 DR Vydáno dne Stran: 1) Družstvo 1+ může do poschodí vytvořit bojové rozvinutí jednoduchým vedením po schodišti, schodišťovým prostorem nebo po vnější straně budovy. Pokud to situace vyžaduje, mohou strojník a číslo 2 po dobu průzkumu (provádí VD a číslo 1) vytvořit vedení na úroveň vchodu do budovy. Číslo 1 a číslo 2 musí být společně vyzbrojena alespoň jedním záchranným a jedním pracovním lanem. 2) Základní a výchozí postavení: 1x 1x CAS 2 2x ) Jednoduché vedení po schodišti: a) Povel VD: "Družstvo, stroj CAS 25, vodní zdroj vlastní, jednoduché vedení po schodišti, cíl hořící byt ve III. podlaží, C, VPŘED!" b) První varianta provedení: Provádí strojník, číslo 2 a číslo 1 obdobně jako po rovině, hadice mohou rozvinovat i do protisměru postupu. Mohou použít také přenosný naviják. Strojník připojí jednoduché vedení k CAS přes přenosný hadicový uzávěr. Pro útok do poschodí lze také použít vysokotlaké vedení z navijáku CAS. CAS 2 Cvičební řád - metodický list č. 1/DR 1

18 c) Druhá varianta provedení: Hadice C jsou svinuty jednoduše (na půlspojku) a nebo jsou uloženy v hadicových kazetách či koších. Při postupu do určeného poschodí nese číslo 1 v jedné ruce půlspojku a v druhé ruce druhou hadici (kazetu, koš). Po rozložení první hadice na ni připojí druhou hadici a stejným způsobem ji rozloží. Jsou-li hadice v kazetě nebo v koši, provede spojení hadic číslo 2, které rovněž přináší do útočného postavení jednu záložní hadici C. Strojník připojí jednoduché vedení k CAS přes přenosný hadicový uzávěr. 4) Jednoduché vedení schodišťovým prostorem: a) Povel VD: "Družstvo, stroj CAS 25, vodní zdroj vlastní, jednoduché vedení schodišťovým prostorem, hadice vytáhnout, cíl hořící byt ve III. podlaží, 2C, VPŘED!" b) První varianta provedení: Číslo 1 se vyzbrojí proudnicí C, pracovním lanem a vazákem. Obě hadice ponechá na základně a postupuje společně s velitelem do určeného podlaží. Zde spustí číslo 1 pracovní lano, strojník a číslo 2 připraví od stroje ke schodišti vedení dle udaného počtu hadic, tam číslo 2 uváže lano za půlspojku a při vytahování hadice rovná. Po vytažení spojeného vedení a po vytvoření manipulačního oblouku zajistí číslo 1 hadici vazákem. Číslo 2 se vyzbrojí několika vazáky a jednou záložní hadicí C, postupuje do útočného postavení a cestou jistí vedení, např. k zábradlí. V určeném poschodí odloží záložní hadici a zaujme útočné postavení za číslem 1. Strojník připojí jednoduché vedení k CAS přes přenosný hadicový uzávěr. CAS 2 c) Druhá varianta provedení: Číslo 1 se vyzbrojí proudnicí C, společně s velitelem postupuje do daného podlaží a současně s postupem hadice rozvinuje tahem v zrcadlovém prostoru schodiště. Číslo 2 se vyzbrojí několika vazáky a jednou záložní hadicí C, postupuje do útočného postavení a cestou jistí vedení, např. k zábradlí. V určeném poschodí odloží záložní hadici a zaujme útočné postavení za číslem 1. Strojník připojí jednoduché vedení k CAS přes přenosný hadicový uzávěr. 5) Útočný proud po vnějším plášti budovy: a) Povel VD: "Družstvo, stroj CAS 25, vodní zdroj vlastní, jednoduché vedení po vnějším plášti budovy, cíl hořící byt ve III. podlaží, 2C, VPŘED!" b) Provedení: Hadice útočného vedení se vytahují pomocí lana jako u variany 4 b). Číslo 2 jednoduché vedení jistí tam, kde je to možné, např. na balkonech. Cvičební řád - metodický list č. 1/DR 2

19 II. Útočný proud do poschodí 6) Provádí-li družstvo 1+ útočný proud od dopravního vedení a rozdělovače družstva 1+5, vytvářejí jej čísla 1 a 2. Postup i varianty provedení jsou obdobné jako u jednoduchého vedení, použít lze některou předchozí variantu podle povelu VD. Cvičební řád - metodický list č. 1/DR

20 Ministerstvo vnitra - ředitelství Hasičského záchranného sboru České republiky Útočný proud nebo jednoduché vedení po automobilovém žebříku Metodický list číslo 14 DR Vydáno dne Stran: 1 Automobilový žebřík připraví k výstupu strojník. Dopravní vedení s rozdělovačem vytvářejí strojník a číslo 2. Výstup po žebříku provádí číslo 1. Podle rozhodnutí VD se vyzbrojí záchranným lanem, vazákem a opaskem s karabinou (lanem). Podle potřeby rozvine 1 až 2 hadice C, které nerozkládá, spojí je mezi sebou a připojí proudnici. Proudnici zasune za opasek, hadici vede přes rameno a pod opačnou paží zpět přes proudnici a mezi nohy. Hadice visí dolů, kde ji rovná číslo 2 tak, aby se číslu 1 nedostala při výstupu pod chodidla. Po dokončení výstupu číslo 1 zajistí sebe a případně i žebřík karabinou (lanem) a položí proudnici přes příčle. Hadici zajistí vazákem, připraví se k zásahu a signalizuje o vodu k rozdělovači. Číslo 2 po dokončení výstupu čísla 1 zajistí vedení prvního proudu vazákem k příčli ve spodní části žebříku, utvoří na vedení oblouky a podle potřeby zanese půlspojku hadice k rozdělovači. Hadici připojí k rozdělovači až po signalizaci čísla 1 o vodu. To platí i pro strojníka, je-li na žebříku použito jednoduché vedení, které strojník připojuje k CAS přes přenosný hadicový uzávěr. Cvičební řád - metodický list č. 14/DR 1

21 Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky Cvičební řád jednotek požární ochrany technický výcvik Výstup na žebřík a vytvoření prvního proudu Útok s automobilovou vysokozdvižnou plošinou Metodický list číslo 15 DR Vydáno dne: 15. srpna 2007 Stran: 4 1) Základní postavení: I. Útočný proud C nebo jednoduché vedení 2) Dopravní vedení s rozdělovačem vytváří strojník a čísla 2 a 1. Výstup po žebříku provádí číslo 1, žebřík jistí číslo 2, u třídílného vysunovacího žebříku společně s VD. Čísla 1 a 2 se vyzbrojí vazákem a polohovacím pásem a podle rozhodnutí VD i lanem. ) Číslo 2 podle potřeby rozvine 1 až 2 hadice C, které nerozkládá, spojí je mezi sebou a číslo 1 připojí proudnici. Číslo 1 zasune proudnici za opasek, hadici vede přes hrudník za krkem pod pravou paží dolů podél pravé strany těla. Hadice visí dolů, kde ji rovná číslo 2 tak, aby se číslu 1 nedostala při výstupu pod chodidla. Po dokončení výstupu číslo 1 překročí hadici tak, aby vedla mezi nohama, zajistí sebe a případně i žebřík karabinou (lanem) a položí proudnici přes příčle. Hadici zajistí vazákem, připraví se k zásahu a signalizuje o vodu k rozdělovači. Číslo 2 po dokončení výstupu čísla 1 zajistí vedení prvního proudu vazákem k příčli ve spodní části žebříku, utvoří na vedení oblouky a podle potřeby zanese půlspojku hadice k rozdělovači. Při používání útočného proudu musí číslo 1 brát v úvahu dynamické účinky proudu na stabilitu žebříku, zejména při nutnosti směrování proudu do stran a při zvyšování/snižování tlaku ve vedení. Cvičební řád metodický list č. 15/DR 1

22 Cvičební řád metodický list č. 15/DR 2

23 4) VD, který obsluhuje rozdělovač, připojí hadici k rozdělovači až po signalizaci čísla 1 o vodu, to platí i pro strojníka, je-li na žebříku použito jednoduché vedení. Jednoduché vedení bude připojeno k CAS přes přenosný hadicový uzávěr. II. Vysokotlaký proud 5) Výstup na žebřík s vysokotlakým proudem provádějí čísla 1 a 2 podobně jako u útočného proudu C s tím, že číslo 1 utvoří na vysokotlaké hadici oko a navlékne si je přes ramena a pod paži tak, aby vysokotlaká proudnice byla na zádech. V případě použití izolačního dýchacího přístroje se vysokotlaká hadice nese obdobně dle odstavce. III. Útočný proud se sklopnou proudnicí z automobilového žebříku 6) Obsluhu automobilového žebříku provádí jeho osádka (1+1). 7) Číslo 1 a strojník připevní sklopnou proudnici na konec žebříkové sady před vysunutím. Číslo 1 připevní ke sklopné proudnici ovládací lano a na složené žebříkové sadě rozloží hadici, kterou připojí ke sklopné proudnici a zajistí vazákem. Při zvedání a vysouvání žebříkové sady rovná číslo 1 hadici tak, aby se nezachytila o příčle. Po vysunutí žebříkové sady do pracovní polohy číslo 1 napojí hadici na dopravní vedení a žádá o vodu. Číslo 1 obsluhuje ovládací lano. Cvičební řád metodický list č. 15/DR

24 8) Obdobně se útok provádí z koše automobilového žebříku pomocí lafetové proudnice. Číslo 1 se zajistí v koši a obsluhuje lafetovou proudnici. IV. Útok s automobilovou vysokozdvižnou plošinou 9) Povel VD: Družstvo, stroj CAS, vodní zdroj vlastní, cíl hořící střecha budovy plošinou, VPŘED!. 10) Provedení: Strojník ustaví plošinu, číslo 1 nastoupí do koše, připraví si lafetovou proudnici k zásahu a po dosažení odpovídající polohy signalizuje strojníkovi Plošina, VODU!. Číslo 1 provádí zásah lafetovou proudnicí a podle potřeby si pustí ochrannou vodní clonu kolem koše. Strojník CAS rozvine od stroje potřebný počet hadic B. Strojník CAS připojí obě hadice na výtlačná hrdla CAS a druhé konce obou hadic zanese strojníkovi k plošině. Ten mezitím na tlakové hrdlo suchovodu připojil sběrač, a na sběrač připojí obě hadice B. Strojník plošiny sleduje její pohyb, jistí číslo 1 pracující v koši a případně reaguje na vzniklá nebezpečí vhodnou manipulací s plošinou. Bojové rozvinutí je patrné z obrázku. Cvičební řád metodický list č. 15/DR 4

25 Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky Výcvik se čtyřdílným nastavovacím žebříkem Výcvik s vysunovacím žebříkem Výcvik s hákovým žebříkem I. Výcvik se čtyřdílným nastavovacím žebříkem Metodický list číslo 16 DR Vydáno dne: 15. srpna 2007 Stran: 5 1) Výchozí postavení s žebříkem: Nastavovací žebřík čtyřdílný je uložen na vozidle buď ve čtyřech samostatných dílech nebo dvou spojených dílech. Při výcviku s ním pracují strojník, velitel družstva, čísla 1 a 2. 2) Povel VD: Nastavovací žebřík, 4 díly, cíl třetí nadzemní podlaží, druhé okno zleva, PŘIPRAVIT!. ) Provedení: Strojník vystoupí na automobil a podává z něj díly žebříku VD, číslům 1 a 2, která skládají díly žebříku na sebe na zem. Žebřík pak přenášejí k místu použití, ve vzdálenosti asi 9 až 10 metrů od budovy celou sadu položí. Spodní díl žebříku ponechají odložený a takto rozkládají celou sadu směrem k budově. Poslední díl žebříku má být přibližně 1,5 metru od budovy. Jednotlivé díly žebříku spojují k sobě čísla 1 a 2, a to směrem od budovy, VD žebřík nadlehčuje. Je nutno sledovat, aby při spojování dílů západky řádně zaklaply. Po spojení dílů upraví všechna čísla vzdálenost žebříku od budovy tak, aby patky žebříku byly od budovy přibližně 2 kroky. VD přišlápne patky žebříku, čísla 1 a 2 zvedají žebřík ručkováním po štěřinách, přičemž jim VD pomáhá ručkováním po příčlích. Nakonec polohu žebříku upraví čísla 1 a 2. Žebřík jistí číslo 2. 4) Složení žebříku: a) Povel VD: Žebřík SLOŽIT a ULOŽIT!. b) Provedení: čísla 1 a 2 přišlápnou patky žebříku, odkloní žebřík do svislé polohy, VD přišlápne patky žebříku z druhé strany, čísla 1 a 2 ručkováním po štěřinách sklánějí žebřík a položí jej na zem. Odjistí západky, rozpojí díly od sebe a vrátí západky do jistící polohy. Přejdou postupně k dalším spojům, které rozpojí obdobně. Po rozpojení všech Cvičební řád metodický list č. 16/DR 1

26 dílů naskládají společně jednotlivé díly na sebe a odnesou žebřík k vozidlu, kde jej spolu se strojníkem uloží. 5) Použití nastavovacího žebříku v úzkém prostoru: a) Vztyčení žebříku: aa) ab) Povel VD: Nastavovací žebřík, 4 díly, cíl koupelnové okno ve světlíku ve třetím nadzemním podlaží, nadstavováním PŘIPRAVIT!. Provedení: Přinesení žebříku se provádí podle odst.. V místě uložení žebříku uchopí čísla 1 a 2 horní díl, přenesou jej do světlíku, kde jej zvednou co nejvýše. VD přinese další díl žebříku a zasune jej do zvednutého dílu tak, aby západky slyšitelně zaklaply. Čísla 1 a 2 pak postupně zvednou dva a pak tři díly tak, jak je VD doplňuje. b) Složení žebříku: ba) bb) Povel VD: Žebřík SLOŽIT a ULOŽIT!. Provedení: Žebřík se rozkládá opačným postupem, přičemž čísla 1 a 2 uvolňují západky a nadzvednutím uvolňují jednotlivé díly, které VD odebírá a pokládá na zem. Poslední díl položí čísla 1 a 2. Pak žebřík odnesou a uloží. 6) Použití čtyřdílného nastavovacího žebříku jako dvojitého, tzv. malířského: a) Dva dvojité žebříky můžeme použít ve spojení s prknem, fošnou, trhacím hákem, případně trámkem např. k přemostění vozovky pro hadicové vedení. b) Ke složení dvojitého žebříku určí VD nejméně dva hasiče. Tato úprava se provádí jednotlivými nebo dvěma spojenými díly, a to tak, že se jeden díl žebříku obrátí širším koncem nahoru a druhý díl se užším koncem do něj zasune až po horní příčel. Oba díly se v místě styku sváží vazákem a dalším vazákem nebo lanem se vymezí dolní rozevření dílů žebříku od sebe. c) Žebřík lze spojit i položený na zemi a pak jej teprve zvednout. Stabilitu, zvláště při přemosťování, je možné zajistit přivázanými opěrnými tyčemi, např. dvěma díly trhacího háku. II. Výcvik s vysunovacím žebříkem 7) Povel VD: Vysunovací žebřík, cíl okno ve druhém nadzemním podlaží, PŘIPRAVIT!. 8) Provedení: Strojník podává žebřík z vozidla číslu 1 a 2, která jej ručkováním podávají VD. Po položení žebříku na zem se strojník připojí a uchopí žebřík na straně opačné od VD. Poté si jej všichni dají na ramena a odnesou jej k místu použití. VD a strojník položí patky žebříku asi dva kroky od stěny a pak spodní ocelový svorník přišlápnou. Čísla 1 a 2 žebřík z ramen zdvíhají ručkováním po štěřinách do výšky a VD a strojník jim pomáhají ručkováním po příčlích. Po vztyčení žebříku se čísla postaví tak, že číslo 2 a VD žebřík přidržují za štěřiny, číslo 1 stojí před žebříkem a pomáhá jej přidržovat, strojník stojí za žebříkem, uvolní lano a začne žebřík vysunovat. Po vysunutí horního dílu do příslušné výšky prověří, zda západky dosedly, uváže tažné lano a všichni společně žebřík opřou o budovu a upraví jej tak, aby stál rovně a měl správný sklon. Žebřík jistí VD. Cvičební řád metodický list č. 16/DR 2

27 sundávání žebříku vysunování žebříku III. Výcvik s vysunovacím žebříkem NORBAS 9) Povel VD: Vysunovací žebřík, cíl okno ve třetím nadzemním podlaží, PŘIPRAVIT!. 10) Provedení: strojník povolí zajišťovací prvky žebříku a vysune jej. Čísla 1 a 2 stojí bokem k CAS, čelem k sobě a žebřík přidržují. Vlastní ustavení si řídí číslo 1, strojník se další činnosti nemusí dále zúčastnit. 11) Čísla 1 a 2 přenesou žebřík k místu použití tak, aby číslo 2 uchopilo žebřík na straně hydraulických nožek a položí žebřík kolmo ke stěně hydraulické nožky jsou směrovány ke stěně. Přibližná vzdálenost hydraulických nožek ode zdi odpovídá přibližně 1/ plánované výšky vysunutí. 12) Číslo 2 stojí zády ke stěně, k níž se staví žebřík. Přišlápnutím jistí hydraulické nožky při zvedání žebříku číslem 1. Je-li žebřík ve svislé poloze, číslo 1 odstoupí a vizuálně kontroluje vodorovnou pozici žebříku, která se podle potřeby upraví pomocí hydraulických vyrovnávacích nožek (především v nerovném terénu). Číslo 1 odjistí stabilizační podpěry na obou stranách žebříku, číslo 2 na sebe nakloní žebřík pod zvoleným úhlem. Číslo 1 se postaví čelem k žebříku a obouruč přizvedne stabilizační podpěry, aby nevadily při manipulaci. Po dosažení zvoleného úhlu podpěry zajistí. Číslo 2 přestoupí k levé straně žebříku a jistí jej přišlápnutím. Číslo 1 stejným způsobem zajistí druhou stranu. Cvičební řád metodický list č. 16/DR

28 1) Číslo 1 vysune nejprve horní díl (červená šňůra), teprve potom díl druhý (bílá šňůra) tak, aby vysunutá délka přesahovala zvolenou výškovou hranici cca o 50 cm. Žebřík je vysunut, ale nedotýká se stěny. Přiblížení žebříku ke stěně je možné dvěma způsoby: a) Čísla 1 a 2 stojí každý na jedné straně vysunutého žebříku. Současně uchopí žebřík za druhý příčel odspodu, přizvednou jej a překlopí na stěnu. Zároveň odjistí stabilizační podpěry a žebřík položí na zem. Podpěry zajistí. Žebřík je připraven k použití. b) Číslo 2 se postaví zády k objektu, přizvedne žebřík od objektu tak, aby se stabilizační podpěry zvedly ze země. Číslo 1 odjistí podpěry, vysune je nahoru. Číslo 2 žebřík opatrně opře o objekt. Následně číslo 1 spustí podpěry na zem a zajistí. Žebřík je připraven k použití. Cvičební řád metodický list č. 16/DR 4

29 14) Složení žebříku a) Povel VD: Vysunovací žebřík SLOŽIT a ULOŽIT!. b) Provedení: Postup složení je stejný jako u stavění žebříku, pouze v opačném pořadí. IV. Výcvik s hákovým žebříkem 15) Hákový žebřík se používá pro výstup do vyšších podlaží objektu. Žebřík musí být při výstupu zavěšen přes okenní parapet, nebo zábradlí balkónu. Nesmí se zatěžovat opřený o konstrukce. O případném jištění hasiče lanem při výstupu rozhodne VD. 16) Výchozí postavení s žebříkem: Hákový žebřík je uložen na vozidle. Při výcviku s ním pracují strojník a číslo 1. 17) Povel VD: Hákový žebřík, cíl třetí nadzemní podlaží, první balkon zleva, VPŘED!. 18) Provedení: Strojník vystoupí na automobil a podává z něj žebřík číslu 1. Číslo 1 přenese žebřík v pravé ruce, hákem dozadu k patě objektu. Tam žebřík vzpažením zdvihne a položí na pravou stranu okenního parapetu (zábradlí). Číslo 1 vystoupí po žebříku do 2. nadzemního podlaží. Při stoupání musí být váha těla přenášena rovnoměrně, tak aby nedošlo k rozhoupání žebříku. Po dostoupání do úrovně 2. nadzemního podlaží číslo 1 provede: a) Výsed na parapet a přípravu žebříku pro výstup do dalšího podlaží. To provede číslo 1 tak, že levou nohu přenese přes parapet, na který se tak roznožmo posadí, pravou rukou uchopí žebřík za poslední příčel a ručkováním ho zavěsí na pravou stranu parapetu dalšího podlaží. b) Vstup na balkon a přípravu žebříku do dalšího podlaží. To provede číslo 1 tak, že levou nohu přenese přes hranu zábradlí balkonu jako první a za současného úchopu zábradlí přenese pravou nohu. Pak uchopí žebřík a ručkováním ho zavěsí na pravou stranu zábradlí dalšího nadzemního podlaží. Pak číslo 1 znovu nastoupí na žebřík a stejným způsobem dokončí výstup na balkon určeného podlaží. Cvičební řád metodický list č. 16/DR 5
