2 Studio INDEL a.r., Nerudova 887/26, HK 2 projektování zdravotní techniky / TZB IČ: office T E CH N I C K Á Z P R Á V A Akce : Stavební úpravy rodinného domu (díl: D ZDRAVOTNĚ TECHNICKÉ INSTALACE) Místo stavby : Hradec Králové Pražské předm., Dobrovského ul. 719 Investor : Mgr. Anna JIRKOVSKÁ a Mgr. Eduard JIRKOVSKÝ Pražská 612/75, Hradec Králové Projektant : J. Šindelář, IČ: / ČKAIT: ) Úvod : Projekt řeší rozvody zdravotně-technických instalací ve stáv. RD č.p. 719, který se bude stavebně upravovat. Obsahem této složky projektové dokumentace je SPLAŠKOVÁ KANALIZACE, DEŠŤOVÁ KANALIZACE, VNITŘNÍ VODOVOD a DOMOVNÍ NTL PLYNOVOD, včetně dalších potřebných ležatých tras k těmto profesím na pozemku investorů, tj. propojovací části potrubí mezi stáv. přípojkami do domu. Pro výše popsaný stáv. dům č.p. 719 jsou k dispozici všechny potřebné stáv. přípojky, které byly provedeny v průběhu minulých let původními majiteli domu. Přípojky jsou funkční a také technicky v pořádku, takže plně vyhovují pro dané stavební úpravy. PŘÍPOJKA SPLAŠKOVÉ KANALIZACE: stávající, profil DN 150. Potrubí je netradičně vytaženo na zadní straně domu, směrem do zahrady, protože v těchto místech vede souběžná splašková kanalizace DN 200 přes několik sousedících pozemků, která slouží pro několik domů vedle sebe. Výsledně je tato kanalizace zaústěna do veř. stoky ve vedlejší ulici. PŘÍPOJKA VODY: stávající, potr. PE d 32 mm, napojené na vodovodní řad v ulici Dobrovského přes navrtávací pas a uzávěr přípojky s vytaženým ovládáním zemní soupravou, která je ukončena v úrovni povrchu ulice pod litinovým poklopem. Potrubí je zataženo do sklepa domu a ukončeno stáv. vodoměrnou (VDM) sestavou s příslušným fakturačním VDM. PŘÍPOJKA PLYNU: stávající, napojená rovněž z ul. Dobrovského. Přípojka je zatažena do stáv. skříně OPZ, umístěné v čelní fasádě. Zde je přípojka ukončena plynovým uzávěrem HUP a stáv. fakturačním plynoměrem. Dokumentace je řešena dle architektonické dispozice ve stupni : pro stavební povolení. 2) Použité výchozí podklady: Dispoziční řešení a stavební výkresy, konzultace s ostatními profesemi, technické a cenové podklady, katalogové listy dodavatelů zařízení. ČSN (EN 806 2) / Vnitřní vodovod - Návrh (vč. změny Z 2) ČSN EN Vnitřní vodovod pro rozvod vody, část: 2 - Navrhování ČSN Dimenzování vnitřních vodovodů ČSN Tepelné soustavy v budovách / Příprava teplé vody / Navrhování a projektování Technický předpis TPW W / Tlakové zkoušky vnitřních vodovodů ČSN Pojistné a vypouštěcí ventily pro zásobníky teplé vody

3 Hradec Králové - Pražské předm., ul. Dobrovského / Stavební úpravy RD č.p. 719 strana 2 D ZDRAVOTNĚ TECHNICKÉ INSTALACE /pokrač./ ČSN Pojistné a vypouštěcí ventily pro zásobníky teplé vody ČSN EN Vnitřní kanalizace ČSN Kanalizační přípojky ČSN EN Zásobování plynem Plynovody v budovách - Nejvyšší provozní tlak do 5 barů ČSN EN až 4 / Zásobování plynem Plynovody s nejvyšším provozním tlakem do 16 barů TPG G Odběrná plyn. zařízení a spotřebiče na plynná paliva v budovách ČSN Prostorové uspořádání sítí techn. vybavení Stavební zákon č. 183/2006 Sb., ve znění k ) ZTI - bilance spotřeby, hydrotechnické výpočty: (dle vyhl. č. 120/2011Sb., příl. č. 12) - průměrná denní potřeba vody Qp = 380 l/den (což odpovídá 4 osobám á 95 l/den) - maximální denní potřeba vody Qm = Qp x 1,2 = 456 l/den - maximální hodinová potřeba vody Qh = Qm x 2,1 / 16 = 60 l/h (max. cca 0,6 l/s) - roční potřeba vody - Qroč.= 4 osob x ( m 3 ) = 144 m 3 /rok Spotřeba teplé vody (dle ČSN ): 170 l/den Uvažovaný nepřímotopený bivaletní zásobník á 500 litrů s vnitřním ohřívačem TeV á 100 litrů, který bude zásobován teplem jednak z plynového kotle, jednak ze solárních panelů je schopen toto množství dodávat. Znečištění splaškových vod (odpovídá 3 EO) : Množství vypouštěných vod uvažujeme shodné s výše uvedenou spotřebou vody. Budou produkovány pouze běžné odpadní vody splaškové z domácnosti, koncentrace znečištění odpovídá požadovaným limitům správce kanalizace. Výpočtové množství srážkových vod dle ČSN : Odvodňovaná plocha střechy RD: cca 127 m 2 Hodnota pro výpočtový návrhový úhrn srážek (h d ) byla vztažena na periodicitu deště p = 0,2/rok a nadmořskou výšku oblasti do 650 m n.m. Střecha na RD z inertních materiálů, takže odváděné srážkové vody jsou v kategorii přípustné, koeficient odtoku střechy k = 1 Odtokové množství: Q = i (intenzita deště) x A (plocha v m 2 ) x C (koeficient) Q 1 = 0,03 l/s x 127 x 1 = 3,81 l/s Specializovanou firmou byl proveden HGEO průzkum a na základě jeho výsledků bylo navrženo příslušné vsakovací zařízení pro likvidaci dešťových vod na pozemku stavebníků - viz další odstavce. 4) PLYNOVOD - bilance spotřeby: Hodinová spotřeba ZP: 1x kotel ÚT, max. 17 kw 1,80 m 3 /h 2x kombi sporák, max. 10 kw á 1,1 m 3 / hod 2,20 m 3 /h CELKEM: 4,0 m 3 /h Druh média: zemní plyn Provozní tlak domovního NTL plynovodu (za regulátorem a plynoměrem): 2 kpa (0,02 baru) Plynové spotřebiče: 1x kotel ÚT - výkon max. 17 kw 2x sporák - výkon max. 10 kw Fakturační plynoměr : stáv. BK G4, umístěný ve skříni OPZ v čelní fasádě.

4 Hradec Králové - Pražské předm., ul. Dobrovského / Stavební úpravy RD č.p. 719 strana 3 D ZDRAVOTNĚ TECHNICKÉ INSTALACE 5) ZTI - KANALIZACE: Splašková vnitřní, venkovní: Je tvořena klasicky několika svislými odpady, z nichž některé jsou dle možností vytaženy až nad střechu jako ventilace. Téměř všechna napojení navržených zařizov. předmětů se odehrávají jak v přízemí, tak podkroví nad sebou, proto budou připojovací potrubí vedená ve vrstvách podlahy. Toto se týká také odpadního potr. od DŘEZU v přízemí, které musí překonat chodbu. Obdobně bude napojen na odpad DŘEZ v podkroví, jeho ležaté odpadní potrubí však bude uloženo v násypu pod podlahou, mezi nosnými trámy. POZOR! Tuto část trasy kanalizace doporučujeme provést ze svařovaného PE - potr. typu GEBERIT. Potřebné odpady ve SKLEPĚ, pro zaústění odstřiků poj. ventilů kotle ÚT + zásobníku TeV musí být řešeny PŘEČERPÁVÁNÍM, pomocí příslušného typového čerpadla, protože hloubka kanalizace neumožňuje z prostor sklepa provést gravitační odtok! Hlavní svislý odpad pak pod podlahou přízemí přechází v ležatý svod, který vně RD tvoří venkovní kanalizační potrubí, které vystupuje ze zadní strany domu a bude připojeno do původní trasy splaškové kanalizace, konkrétně do stáv. revizní šachty RŠ 2. Protože je tato stáv. šachta v dost špatném tech. stavu, doporučujeme její VÝMĚNU a nahrazení šachtou NOVOU: budˇ z beton. prefabrikátů DN 500 nebo jako plastovou, d425/315 mm. Napojení ostatních jednotl. zařizovacích předmětů v domě je již běžné a bude řešeno pomocí odpadního PVC potrubí (systém např. HT), vedeného v příčkách a zdích. Přepady z praček (Ap) a myčky nádobí (M) přijdou zaústit do typových podomítkových sifonů ve zdi (např. ALCAplast, HL nebo Viega apod.). Obdobný sifon se použije také ve SKLEPĚ, pro odstřiky pojistných ventilů. Odpadní potrubí z tohoto sifonu pak bude zaústěno do již výše zmíněného kondenzátního čerpadla a VÝTLAK z tohoto čerpadla navrhujeme zaústit do odpadního potr. od DŘEZU v PŘÍZEMÍ / kuchyň. Ostatní podrobnosti jsou zřejmé z výkr. KANALIZACE (ZTI 2, - 3, - 4 ). Zkoušky vnitřní kanalizace: Odpadní, připojovací a větrací potr. bude po ukončení montáže podrobeno zkoušce plynotěsnosti. Zkoušky budou provedeny dle ČSN nyní EN a bude o nich proveden zápis. Před uvedenými zkouškami bude provedena technická prohlídka příslušné části odpadního systému. Dešťová kanalizace - venkovní Dešťové svody ze střechy RD jsou stáv., celkem 2 ks, 1x ze zadní ½ střechy do zahrady (D 1), 1x z přední ½ střechy směrem do ulice (D 2). Klasické vnější svislé svody od vodorovných okapů, D 2 je v úrovni terénu napojen do lapače splavenin a jeho odtokové ležaté potrubí v zemi je napojeno do kanalizace v ulici. Toto řešení navrhujeme ZMĚNIT: odtokové potr. od lapače splavenin se OTOČÍ a přes obvodovou zeď sklepa projde dovnitř. Zde povede ve spádu na zadní stěně až do další části RD, která už není podsklepena. Protože se však v těchto místech budou měnit izolace a skladby podlah, bude možné tuto část trasy vykopat. Výsledné potrubí ve venkovním prostoru u zadní části domu bude zaústěno do nového ležatého potrubí svodu D 1, který je v současné době ukončen pouze volně nad terénem. Nové potrubí v délce 8,50 m od svodu D1 je v zemi vedeno do zadní části zahrady, kde je navržen nový vsakovací objekt / vsakovací zařízení.

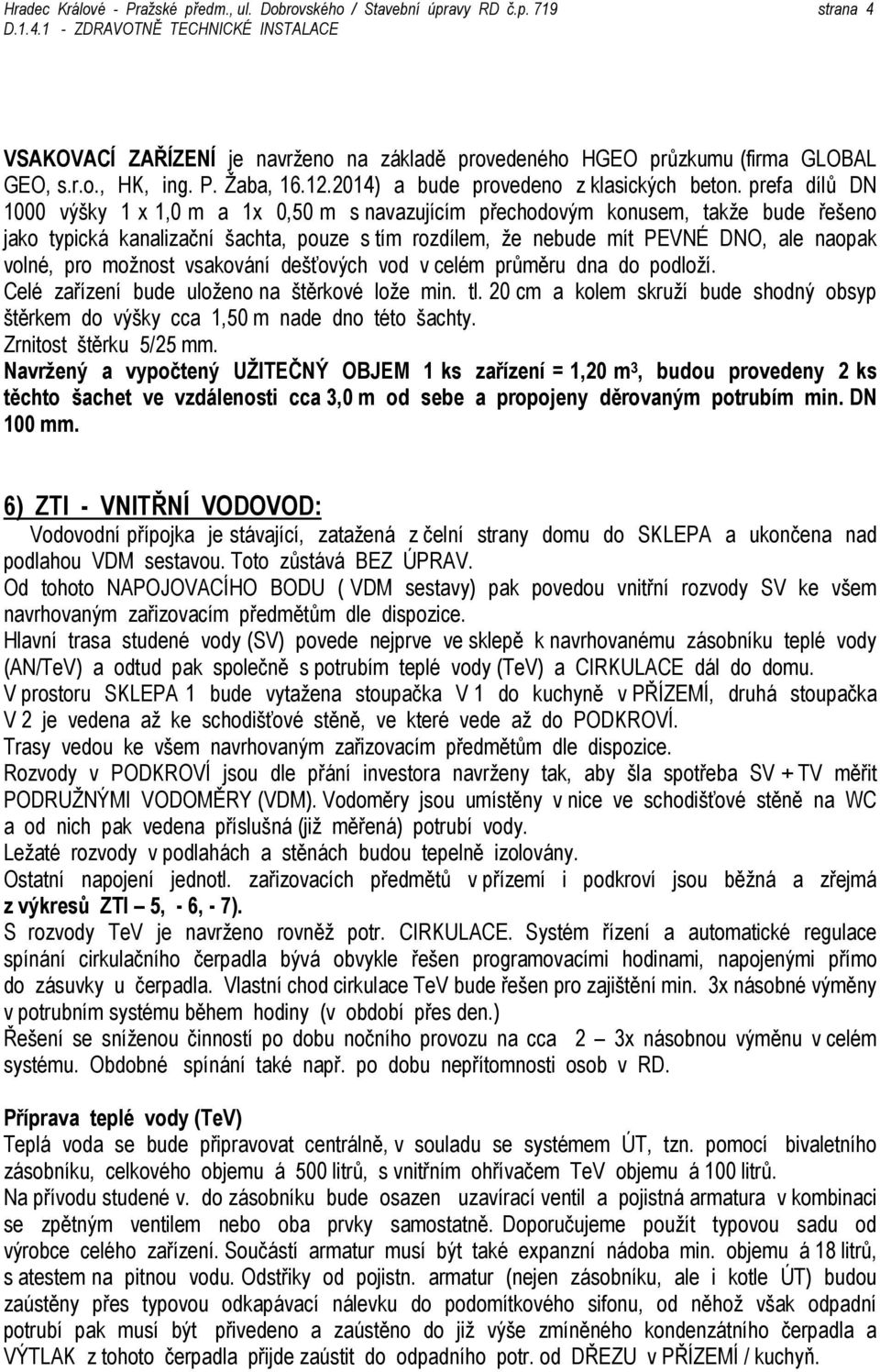

5 Hradec Králové - Pražské předm., ul. Dobrovského / Stavební úpravy RD č.p. 719 strana 4 D ZDRAVOTNĚ TECHNICKÉ INSTALACE VSAKOVACÍ ZAŘÍZENÍ je navrženo na základě provedeného HGEO průzkumu (firma GLOBAL GEO, s.r.o., HK, ing. P. Žaba, ) a bude provedeno z klasických beton. prefa dílů DN 1000 výšky 1 x 1,0 m a 1x 0,50 m s navazujícím přechodovým konusem, takže bude řešeno jako typická kanalizační šachta, pouze s tím rozdílem, že nebude mít PEVNÉ DNO, ale naopak volné, pro možnost vsakování dešťových vod v celém průměru dna do podloží. Celé zařízení bude uloženo na štěrkové lože min. tl. 20 cm a kolem skruží bude shodný obsyp štěrkem do výšky cca 1,50 m nade dno této šachty. Zrnitost štěrku 5/25 mm. Navržený a vypočtený UŽITEČNÝ OBJEM 1 ks zařízení = 1,20 m 3, budou provedeny 2 ks těchto šachet ve vzdálenosti cca 3,0 m od sebe a propojeny děrovaným potrubím min. DN 100 mm. 6) ZTI - VNITŘNÍ VODOVOD: Vodovodní přípojka je stávající, zatažená z čelní strany domu do SKLEPA a ukončena nad podlahou VDM sestavou. Toto zůstává BEZ ÚPRAV. Od tohoto NAPOJOVACÍHO BODU ( VDM sestavy) pak povedou vnitřní rozvody SV ke všem navrhovaným zařizovacím předmětům dle dispozice. Hlavní trasa studené vody (SV) povede nejprve ve sklepě k navrhovanému zásobníku teplé vody (AN/TeV) a odtud pak společně s potrubím teplé vody (TeV) a CIRKULACE dál do domu. V prostoru SKLEPA 1 bude vytažena stoupačka V 1 do kuchyně v PŘÍZEMÍ, druhá stoupačka V 2 je vedena až ke schodišťové stěně, ve které vede až do PODKROVÍ. Trasy vedou ke všem navrhovaným zařizovacím předmětům dle dispozice. Rozvody v PODKROVÍ jsou dle přání investora navrženy tak, aby šla spotřeba SV + TV měřit PODRUŽNÝMI VODOMĚRY (VDM). Vodoměry jsou umístěny v nice ve schodišťové stěně na WC a od nich pak vedena příslušná (již měřená) potrubí vody. Ležaté rozvody v podlahách a stěnách budou tepelně izolovány. Ostatní napojení jednotl. zařizovacích předmětů v přízemí i podkroví jsou běžná a zřejmá z výkresů ZTI 5, - 6, - 7). S rozvody TeV je navrženo rovněž potr. CIRKULACE. Systém řízení a automatické regulace spínání cirkulačního čerpadla bývá obvykle řešen programovacími hodinami, napojenými přímo do zásuvky u čerpadla. Vlastní chod cirkulace TeV bude řešen pro zajištění min. 3x násobné výměny v potrubním systému během hodiny (v období přes den.) Řešení se sníženou činností po dobu nočního provozu na cca 2 3x násobnou výměnu v celém systému. Obdobné spínání také např. po dobu nepřítomnosti osob v RD. Příprava teplé vody (TeV) Teplá voda se bude připravovat centrálně, v souladu se systémem ÚT, tzn. pomocí bivaletního zásobníku, celkového objemu á 500 litrů, s vnitřním ohřívačem TeV objemu á 100 litrů. Na přívodu studené v. do zásobníku bude osazen uzavírací ventil a pojistná armatura v kombinaci se zpětným ventilem nebo oba prvky samostatně. Doporučujeme použít typovou sadu od výrobce celého zařízení. Součástí armatur musí být také expanzní nádoba min. objemu á 18 litrů, s atestem na pitnou vodu. Odstřiky od pojistn. armatur (nejen zásobníku, ale i kotle ÚT) budou zaústěny přes typovou odkapávací nálevku do podomítkového sifonu, od něhož však odpadní potrubí pak musí být přivedeno a zaústěno do již výše zmíněného kondenzátního čerpadla a VÝTLAK z tohoto čerpadla přijde zaústit do odpadního potr. od DŘEZU v PŘÍZEMÍ / kuchyň.

6 Hradec Králové - Pražské předm., ul. Dobrovského / Stavební úpravy RD č.p. 719 strana 5 D ZDRAVOTNĚ TECHNICKÉ INSTALACE Rozvod UŽITKOVÉ VODY Pro splachování WC, napojení přívodu vody do pračky + eventuální kropení zahrady, je navržen SAMOSTATNÝ okruh studené užitkové vody, nezávislý na přívodu pitné vody přípojkou z veř. vodovodu v ulici. Zdrojem užitkové vody je stáv. kopaná studna DN 1000 mm, z beton. prefabrikátů, která je součástí pozemku stavebníka a je umístěna v zahradě. V souvislosti se zastaralým typem domácí vodárny a celkově i trasy stáv. potrubí ze studny, navrhujeme všechny tyto prvky demontovat a vyměnit! V chodbě ve sklepě se umístí nová domácí vodárna s příslušnými armaturami a k ní se přivede nové tlakové PE - potrubí ze studny. Ve studni se osadí i nový sací koš. Od nové vodárny pak povede hlavní trasa užitkové vody společně s ostatním trasami SV, TV a C a to stoupačkou V 2, pro potřeby WC + pračky v PŘÍZEMÍ a následně pro WC + pračku v PODKROVÍ. Z rozvodů UŽITKOVÉ vody předpokládáme také možné vytažení potrubí pro zálivku zahrady. Toto se řeší obvykle samostatným zahradním okruhem, napojeným na rozbočku výtlaku z čerpadla. Trasa pro zahradu se rozvede do příslušných bodů, kde jsou v zahradě vytaženy výtokové ventily se šroubením na hadici. Celý okruh je dle možností vyspádován směrem do studně, aby ho bylo možné na zimu vypustit! Pokud vyspádování není možné, použije se na vypuštění zahradního okruhu tlakový vzduch od kompresoru. POZOR - POZNÁMKA: rozvody užitkového vodovodu NESMÍ být v žádném bodě propojeny do systému vnitřního rozvodu pitné vody, který bude zásobován tlakovou pitnou vodou z veř. vodovodu v ulici stáv. vodovodní přípojkou! Materiál vnitřního vodovodu Rozvody studené vody, teplé vody a cirkulace jsou uvažovány z plastových trub, spojované svářením na tupo, které splňují podmínky pro rozvod pitné vody, opatřené příslušným atestem. Jedná se o materiál PPR-3 (obchod. zn. Hostalen), tlaková řada PN Izolace tepelné pro vodovod Veškeré potrubí bude izolováno tepelnou izolací např. MIRELON, TUBEX, ARMSTRONG apod. (návlekové pěnové segmenty), hlavně pro zachování tepelné energie, ve zdích pak kvůli možnosti dilatace potrubí. Min. tl. izolace je 9 mm pro STUDENOU vodu, pro volně vedená potr. TeV + C je nutné dodržet vyhl. MPO č. 193/2007. Baterie i armatury: jsou běžné, počítáme s kulovými uzavíracími ventily, baterie jsou uvažovány jednopákové, stojánkové, nástěnné nebo pro sprchy a vanu podomítkové. Pro automatické pračky se poblíž jejich podomítkových sifonů (pro odpadní vody), připraví také ventily přívodu tlakové vody, tzv. pračkové, s integrovanou zpětnou klapkou a šroubením na hadici. Protože se bude v rozvodech v domě ještě využívat také UŽITKOVÁ voda ze stáv. studny, osadí se PRAČEK tyto ventily vždy 2: 1x napojený na studenou pitnou vodu, 1x napojený na užitkovou vodu. Shodné ventily se musí také připravit u kotle ÚT, kde tyto budou sloužit pro eventuální dopuštění systému ÚT.

7 Hradec Králové - Pražské předm., ul. Dobrovského / Stavební úpravy RD č.p. 719 strana 6 D ZDRAVOTNĚ TECHNICKÉ INSTALACE Zkoušky vnitřního vodovodu Před tlakovou zkouškou bude vnitřní vodovod prohlédnut, zda je v souladu s projektovou dokumentací a s ustanovením příslušných technických norem. Tlaková zkouška bude provedena bez pojistných a výtokových armatur dle ČSN ) Domovní NTL plynovod : Instalace domovního NTL plynovodu dle ČSN EN 1775 začíná hlavním uzávěrem plynu (HUP) pro odběratele. V tomto případě se jedná o HUP - DN 20 (kulový uzávěr), nainstalovaný na konci stáv. přípojky plynu, která je ukončena ve skříni OPZ, v nice v čelní fasádě. Médium : zemní plyn. 7.1 VNITŘNÍ ČÁST domovního NTL plynovodu: Od výstupního potrubí ze stáv. plynoměru = NAPOJOVACÍ BOD, které je viditelně vedeno ve SKLEPĚ 1, začíná vnitřní domovní NTL rozvod plynu. Provede se nová trasa potrubí, vedená volně pod stropem SKLEPA 1,v objímkách a na závěsech. V rohu sklepa se z této nové trasy vysadí nová stoupačka P 1, která prochází následně svisle celým domem a slouží pro napojení SPORÁKŮ. Trasa ve sklepě je pak přivedena k nově umístěnému kotli. Zde potrubí klesne od stropu dolů, na úroveň připojení kotle a bude ukončeno uzávěrem kotle = DN 20. Připojení kotle pak bude provedeno tlakovou hadicí se šroubením nutný atest na plynové zařízení! Z hlediska specifikace ČSN EN 1775 a TPG G je kotel ÚT, výkon max. 17 kw, spotřebič typu " C ", tzv. TURBO, odvod spalin souosým 2 plášťovým izolovaným kouřovodem kolmo nad střechu (viz díl ÚT). NEJSOU na něho kladeny zvláštní požadavky z hlediska objemu místnosti, ani přívodu spalovacího vzduchu. Přízemí - SPORÁK: V kuchyni v přízemí bude provedena odbočka ze stoupačky P 1 pro SPORÁK. Nové NTL potr. povede vodorovně ve zdi a bude ukončeno uzávěrem DN 15. Připojení SPORÁKU pak tlakovou hadicí se šroubením. Nutný atest na plynové zařízení! POZOR! Uzávěr sporáku MUSÍ BÝT VOLNĚ PŘÍSTUPNÝ KVŮLI MANIPULACI! Stoupačka P 1 v rohu kuchyně v přízemí odskočí ve zdi do nové polohy tak, aby mohla být vytažena do PODKROVÍ. Podkroví - SPORÁK: V místnosti v podkroví, kde je uvažováno s eventuálním dalším sporákem přejde potrubí stoupačky do vodorovné trasy a po změně dimenze povede vodorovně ve zdi až k předpokládanému sporáku, kde bude rovněž ukončeno uzávěrem DN 15. Připojení SPORÁKU pak tlakovou hadicí se šroubením. Nutný atest na plynové zařízení! POZOR! Uzávěr sporáku MUSÍ BÝT VOLNĚ PŘÍSTUPNÝ KVŮLI MANIPULACI! Sporák je dle ČSN EN 1775 (TPG G ) spotřebič typu A, takže JSOU na něj kladeny požadavky na objem místnosti a na výměnu objemu vzduchu v prostoru, kde je umístěn. Dle čl (TPG) je požadovaný MIN. objem místnosti: 20 m 3 = VYHOVUJE, sporák v přízemí je ve společném prostoru kuchyně a obýv. pokoje, takže objem tohoto prostoru je při sv. výšce 2,80 m = 106 m 3 Sporák v podkroví je ve společenské místn., kde objem tohoto prostoru je při sv. výšce 2,40 m = 36 m 3

8 Hradec Králové - Pražské předm., ul. Dobrovského / Stavební úpravy RD č.p. 719 strana 7 D ZDRAVOTNĚ TECHNICKÉ INSTALACE V souvislosti s těmito objemy prostoru, které jsou min. 1,5-krát větší než požadovaný, pak dle čl postačuje výměna vzduchu n=0,8 za hodinu, což bude SPLNĚNO infiltrací všech okenních otvorů v jednotl. dotčených místnostech. Materiál vnitřního NTL plynovodu: ocel. bezešvé trubky - mater Veškeré plynovodní rozvody budou mít svařované spoje, kromě koncových připojovacích bodů plynových zařízení, které se řeší obvykle převlečným šroubením. Tlakové zkoušky NTL plynovodu: Na novém plynovodu se provedou zkoušky dle ČSN EN 1775, kap.6. Je možné provést současně se zkouškou pevnosti také zkoušku těsnosti. Zkušební médium (vzduch) a zkušební tlak jsou v tomto případě shodné. Protože navržený plynovod je ve skupině s nejvyšším provozním tlakem (MOP) do 0,1 baru (= 10 kpa), zkušební tlak nemá přesahovat 15 kpa. Doba trvání zkoušky: 30 minut. Potrubí bude po kladném provedení tlakové zkoušky a celkové revizi opatřeno ochranným nátěrem. Po provedení domovní části vnitřního NTL plynovodu oprávněnou firmou, kladném výsledku tlakové a pevnostní zkoušky a následné revize oprávněnou osobou, může být pracovníky plynárenské společnosti do domu opět vpuštěn ZP, který bude při stavebních pracích uzavřen. Uvažované spotřebiče: 1 x plynový kotel ÚT výkonu max. 17,0 kw + 2 x sporák výkonu á 10 kw. 8) ZAŘIZOVACÍ PŘEDMĚTY: Nebyly investorem specifikovány, budou použity výrobky evropského standardu, běžně dostupné na trhu, přesná volba závisí na výběru investora. Je třeba konstatovat, že napojení jednotl. předmětů od různých výrobců je v zásadě shodné. Baterie jsou uvažovány jednopákové, stojánkové nebo nástěnné, pro sprchy a vanu nástěnné nebo PODOMÍTKOVÉ. Pro stojánkové baterie musí být připraveny vývody S + TUV cca 55 cm nad podlahou a ukončeny rohovým ventilem s vnějším šroubením. U podomítkových sifonů pro odpady praček a poj. armatur u kotle ÚT + zásobníku TeV, jsou navrženy chromované výtokové ventily s integrovanou zpětnou klapkou a šroubením pro hadici. V Hradci Králové, prosinec 2014 Vypracoval: J. Šindelář
