1 Vytápění a příprava teplé vody v průmyslových objektech 2013/ /2015

2 EnTEC INDUSTRY-LINE od strany 3 Stropní sálavé panely HSP Sálavý panel - základní specifikace Nestandardní provedení Zavěšování EnTEC CONNECT-LINE od strany 14 Vlnité trubky z ušlechtilé oceli Příslušenství pro vlnité trubky EnTEC HEAT-LINE od strany 16 Systémy pro malé kotelny do 50 kw Systémy pro malé kotelny do 70 kw Systémy pro střední kotelny do 100 kw Systémy pro velké kotelny do 2300 kw EnTEC CONTROL-LINE od strany 35 EnTEC HZR-C EnTEC HZR-E EnTEC HZR-P EnTEC HZR-WM EnTEC TANK-LINE od strany 39 Zásobníky teplé vody Solární zásobníky Vyrovnávací zásobníky Kombinované zásobníky EnTEC WATER-LINE od strany 55 Stanice pro přípravu čerstvé vody H-W Stanice pro přípravu čerstvé vody - příslušenství Ceny uvedené v katalogu jsou bez DPH. 2

3 EnTEC INDUSTRY-LINE Stropní sálavé panely HSP Teplovodní sálavé panely předávají teplo do prostoru z větší části formou infračerveného záření. Výška zavěšení panelů má přitom pouze podružnou úlohu. Infračervené záření ohřívá všechny povrchy a je velmi příjemné - podobně jako sluneční paprsky. Na tepelné záření se tímto způsobem promění až 79 % topné energie. Další teplo do prostoru vydávají ohřáté plochy, takže je zajištěno jeho velmi rovnoměrné rozložení. Úniku tepelné energie vzhůru je zabráněno tepelnou izolací na horní straně panelu. Regulace sálavých panelů HSP se provádí standardním zapojením s trojcestným nebo dvoucestným ventilem a čerpadlem. Pro toto zapojení je v nabídce systém čerpadlových skupin. Významnou předností panelů HSP je jejich malá hmotnost. Zavěšování se provádí pomocí uzlových řetízků nebo lankovým systémem na střešní konstrukci. Spojování otopných trubek jednotlivých HSP panelů se provádí pomocí lisovacích nátrubků. INDUSTRY-LINE Na tepelnou pohodu osob mají největší vliv dva faktory: a) střední teplota povrchů okolo nás (vliv sálání), b) teplota vzduchu a jeho proudění (vliv konvekce). Aby byla dosažena příjemná pocitová teplota, je u teplovzdušného systému třeba, aby byla teplota vzduchu vyšší než teplota pocitová, aby se kompenzoval vliv chladných stěn. Naopak u sálavého vytápění je teplota povrchů vyšší, a tak může být teplota vzduchu nižší. Rozdíl v teplotě vzduchu mezi oběma systémy může být až 7 C. Nižší teplota vzduchu se následně projeví v nižších tepelných ztrátách přes stěny a střechu. Ve střední Evropě se dá přibližně počítat, že každý snížený jeden stupeň ve vytápěné oblasti přinese úspory až 6 %. Zde tedy dostáváme úspory až 42 %. Pokud jsou v těchto porovnáních zahrnuty i ztráty v potřebných delších rozvodech potrubí u teplovzdušných soustav, můžeme získat až 45 % při záměně projektovaného teplovzdušného systému za sálavý. U rekonstrukcí, kde teplovzdušný systém již nepracuje za projektovaných podmínek, je tato hodnota ještě vyšší. Pokud je sálavý systém navržený tak, že zajišťuje i dohřev větracího vzduchu, můžeme mluvit o úsporách až 60 %. Další velkou výhodou sálavého vytápění je, že se při nižší teplotě vzduchu člověku lépe dýchá a je méně unavený. Díky použitým materiálům a vysoké výrobní kvalitě poskytuje Huch EnTEC na sálavé panely HSP záruku až 10 let 1). SÁLAVÝ PANEL - ZÁKLADNÍ SPECIFIKACE od strany 4 Sálavý panel HSP průběžný Sálavý panel HSP koncový Sálavý panel HSP 2 koncový SPOJOVÁNÍ HSP PANELŮ od strany 7 NESTANDARDNÍ PROVEDENÍ od strany 8 Volitelná barva RAL Příprava pro osvětlení (vložení mezery) HSP LED SYSTÉM ZAVĚŠOVÁNÍ od strany 9 Systém A systémy s uzlovým řetízkem Systém B lankové systémy NÁHRADNÍ DÍLY viz samostatný ceník 1) Vyžádejte si podmínky prodloužené záruky. 3

4 Sálavý panel HSP průběžný RAL 9016 (bílá), 4 cm izolace, zavěšovací karabiny průběžný s krycím plechem spodním na jedné straně SÁLAVÝ PANEL - ZÁKLADNÍ SPECIFIKACE Trubky: Lamely: Izolace: Celková výška: Tlaková odolnost: přesné, ocelové, 28 1,5 mm povlakovaný hliník minerální tl. 40 mm s AL polepem, zabudovaná při výrobě panelu 80 mm PN6 Šířka 300 mm 450 mm 600 mm 750 mm 900 mm 1050 mm 1200 mm 1350 mm 1500 mm Délka 2 m 3 m 4 m 6 m Obj. číslo / Kč/ks , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,- 4

5 Sálavý panel HSP koncový RAL 9016 (bílá), 4 cm izolace, zavěšovací karabiny koncový (včetně navařeného registru možná různá zapojení dle str. 7) INDUSTRY-LINE Trubky: přesné, ocelové, 28 1,5 mm Lamely: povlakovaný hliník Izolace: minerální tl. 40 mm s AL polepem, zabudovaná při výrobě panelu Celková výška: 80 mm Tlaková odolnost: PN6 standard (na vyžádání až PN16) Šířka 300 mm 450 mm 600 mm 750 mm 900 mm 1050 mm 1200 mm 1350 mm 1500 mm Délka 2 m 3 m 4 m 6 m Obj. číslo / Kč/ks , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,- Kryt registru Obj. číslo Kč/ks 541,- 564,- 620,- 643,- 699,- 767,- 835,- 902,- 970,- 5

6 Sálavý panel HSP 2 koncový RAL 9016 (bílá), 4 cm izolace, zavěšovací karabiny koncový (včetně dvou navařených registrů možná různá zapojení dle str. 7) Trubky: Lamely: Izolace: Celková výška: Tlaková odolnost: přesné, ocelové, 28 1,5 mm povlakovaný hliník minerální tl. 40 mm s AL polepem, zabudovaná při výrobě panelu 80 mm PN6 standard (na vyžádání až PN16) Šířka 300 mm 450 mm 600 mm 750 mm 900 mm 1050 mm 1200 mm 1350 mm 1500 mm Délka 2 m 3 m 4 m 6 m Obj. číslo / Kč/ks , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,- Kryt registru Obj. číslo Kč/ks 541,- 564,- 620,- 643,- 699,- 767,- 835,- 902,- 970,- U HSP 2 koncový, v případě požadavku na kryt registru, nutné objednat vždy 2 ks krytu registru. 6

7 SPOJOVÁNÍ HSP PANELŮ Nátrubek lisovací profil V - uhlíková ocel. Rozměr Balení Obj. číslo Kč/ks PV 66,- INDUSTRY-LINE Nátrubek lisovací profil M - uhlíková ocel. Rozměr Balení Obj. číslo Kč/ks PM 64,- Sálavý panel HSP - registr - provedení PN 6 standard, (vyšší až PN16 na vyžádání). Připojení Paralelní Doplnit k obj. číslu P Připojení Poloviční paralelní Doplnit k obj. číslu H Připojení Sériové Doplnit k obj. číslu S Výstup z registru standardně vnější závit 5/4" na plocho. 7

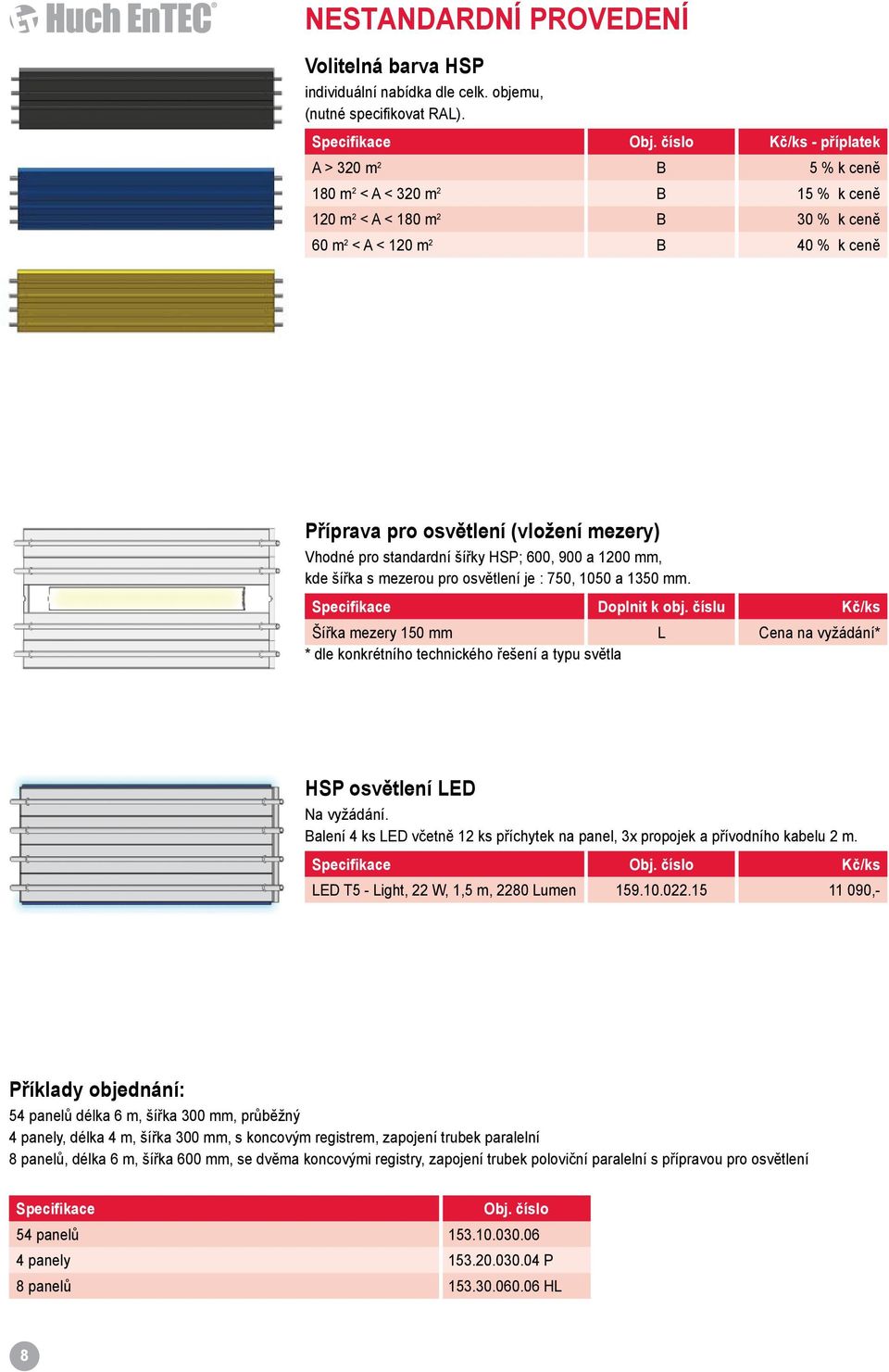

8 NESTANDARDNÍ PROVEDENÍ Volitelná barva HSP individuální nabídka dle celk. objemu, (nutné specifikovat RAL). Specifikace Obj. číslo Kč/ks - příplatek A > 320 m 2 B 5 % k ceně 180 m 2 < A < 320 m 2 B 15 % k ceně 120 m 2 < A < 180 m 2 B 30 % k ceně 60 m 2 < A < 120 m 2 B 40 % k ceně Příprava pro osvětlení (vložení mezery) Vhodné pro standardní šířky HSP; 600, 900 a 1200 mm, kde šířka s mezerou pro osvětlení je : 750, 1050 a 1350 mm. Specifikace Doplnit k obj. číslu Kč/ks Šířka mezery 150 mm L Cena na vyžádání* * dle konkrétního technického řešení a typu světla HSP osvětlení LED Na vyžádání. Balení 4 ks LED včetně 12 ks příchytek na panel, 3x propojek a přívodního kabelu 2 m. Specifikace Obj. číslo Kč/ks LED T5 - Light, 22 W, 1,5 m, 2280 Lumen ,- Příklady objednání: 54 panelů délka 6 m, šířka 300 mm, průběžný 4 panely, délka 4 m, šířka 300 mm, s koncovým registrem, zapojení trubek paralelní 8 panelů, délka 6 m, šířka 600 mm, se dvěma koncovými registry, zapojení trubek poloviční paralelní s přípravou pro osvětlení Specifikace Obj. číslo 54 panelů panely P 8 panelů HL 8

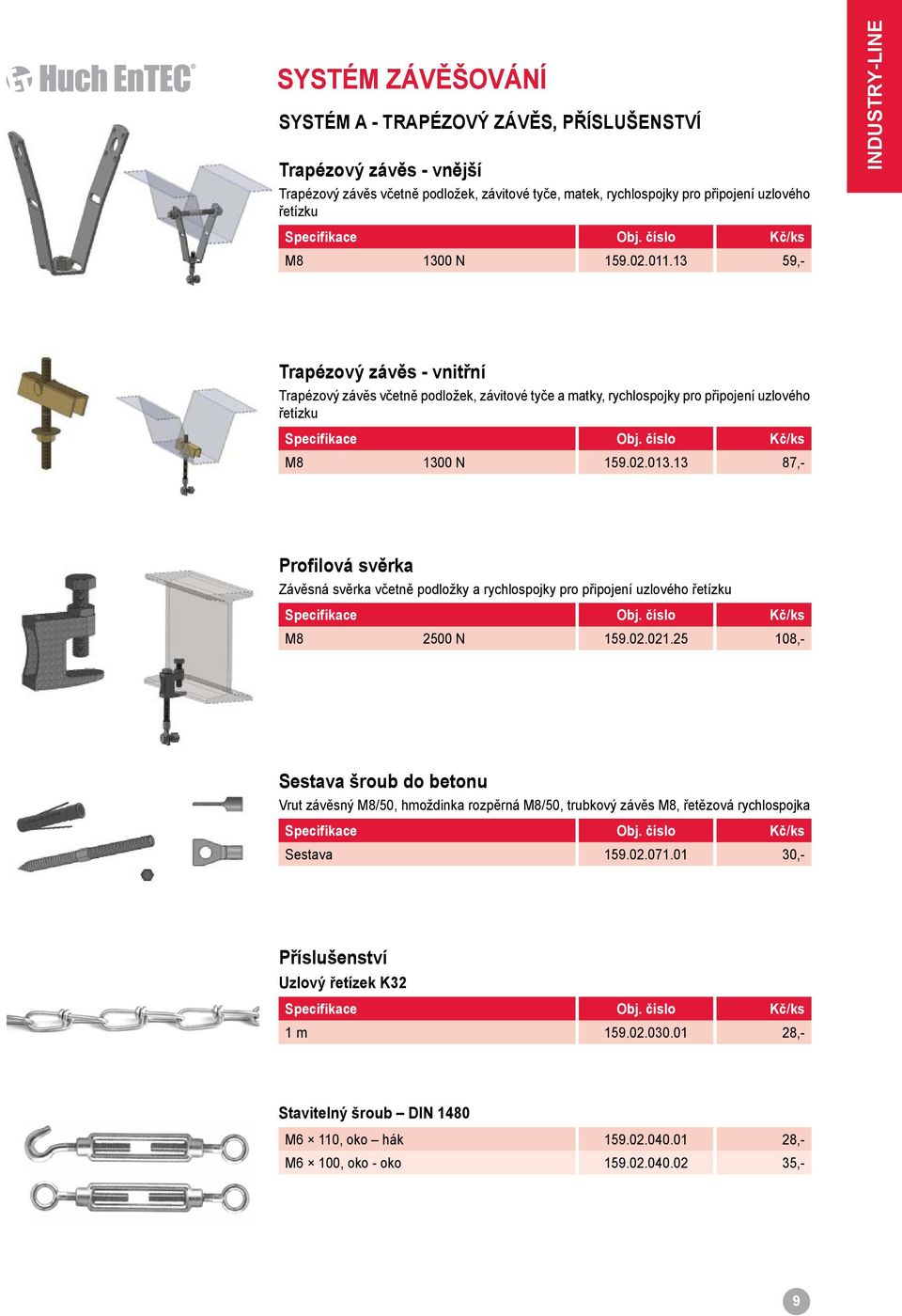

9 SYSTÉM ZÁVĚŠOVÁNÍ SYSTÉM A - TRAPÉZOVÝ ZÁVĚS, PŘÍSLUŠENSTVÍ Trapézový závěs - vnější Trapézový závěs včetně podložek, závitové tyče, matek, rychlospojky pro připojení uzlového řetízku Specifikace Obj. číslo Kč/ks M N ,- INDUSTRY-LINE Trapézový závěs - vnitřní Trapézový závěs včetně podložek, závitové tyče a matky, rychlospojky pro připojení uzlového řetízku Specifikace Obj. číslo Kč/ks M N ,- Profilová svěrka Závěsná svěrka včetně podložky a rychlospojky pro připojení uzlového řetízku Specifikace Obj. číslo Kč/ks M N ,- Sestava šroub do betonu Vrut závěsný M8/50, hmoždinka rozpěrná M8/50, trubkový závěs M8, řetězová rychlospojka Specifikace Obj. číslo Kč/ks Sestava ,- Příslušenství Uzlový řetízek K32 Specifikace Obj. číslo Kč/ks 1 m ,- Stavitelný šroub DIN 1480 M6 110, oko hák ,- M6 100, oko - oko ,- 9

10 SYSTÉM B LANKOVÉ SYSTÉMY Trapézový závěs (TH) Max. provozní zatížení 45 kg Specifikace Obj. číslo Kč/ks 1 m 45 kg ,- 2 m 45 kg ,- 3 m 45 kg ,- 4 m 45 kg ,- 5 m 45 kg ,- 10 m 45 kg ,- Rozpěrka (SP) Max. provozní zatížení 45 kg Specifikace Obj. číslo Kč/ks 1 m 45 kg ,- 2 m 45 kg ,- 3 m 45 kg ,- 4 m 45 kg ,- 5 m 45 kg ,- 10 m 45 kg ,- Otvor na vrut (EO) Max. provozní zatížení 45 kg Specifikace Obj. číslo Kč/ks 1 m 45 kg ,- 2 m 45 kg ,- 3 m 45 kg ,- 4 m 45 kg ,- 5 m 45 kg ,- 10 m 45 kg ,- Otvor na vrut (EO45) Max. provozní zatížení 45 kg Specifikace Obj. číslo Kč/ks 1 m 45 kg ,- 2 m 45 kg ,- 3 m 45 kg ,- 4 m 45 kg ,- 5 m 45 kg ,- 10 m 45 kg ,- 10

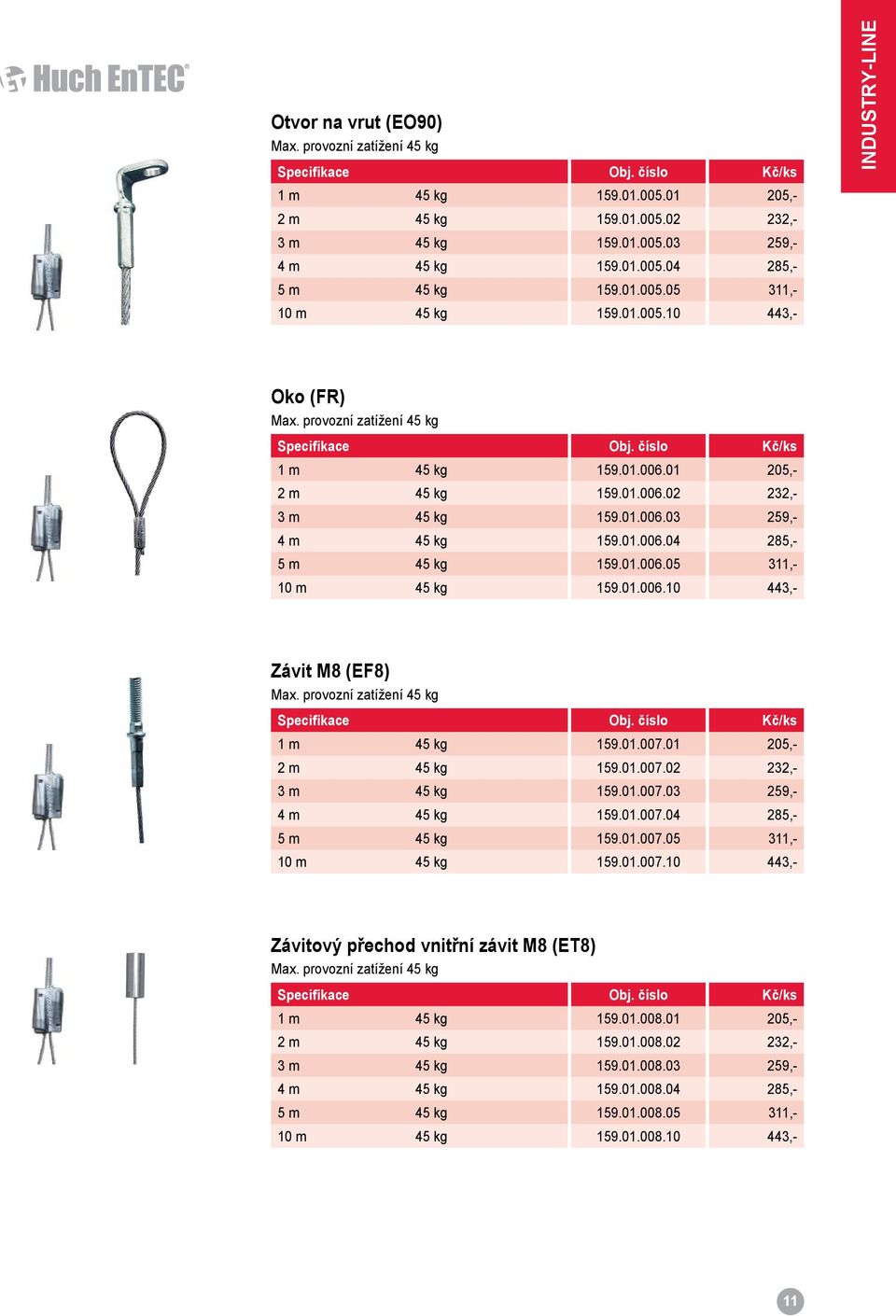

11 Otvor na vrut (EO90) Max. provozní zatížení 45 kg Specifikace Obj. číslo Kč/ks 1 m 45 kg ,- 2 m 45 kg ,- 3 m 45 kg ,- 4 m 45 kg ,- 5 m 45 kg ,- 10 m 45 kg ,- INDUSTRY-LINE Oko (FR) Max. provozní zatížení 45 kg Specifikace Obj. číslo Kč/ks 1 m 45 kg ,- 2 m 45 kg ,- 3 m 45 kg ,- 4 m 45 kg ,- 5 m 45 kg ,- 10 m 45 kg ,- Závit M8 (EF8) Max. provozní zatížení 45 kg Specifikace Obj. číslo Kč/ks 1 m 45 kg ,- 2 m 45 kg ,- 3 m 45 kg ,- 4 m 45 kg ,- 5 m 45 kg ,- 10 m 45 kg ,- Závitový přechod vnitřní závit M8 (ET8) Max. provozní zatížení 45 kg Specifikace Obj. číslo Kč/ks 1 m 45 kg ,- 2 m 45 kg ,- 3 m 45 kg ,- 4 m 45 kg ,- 5 m 45 kg ,- 10 m 45 kg ,- 11

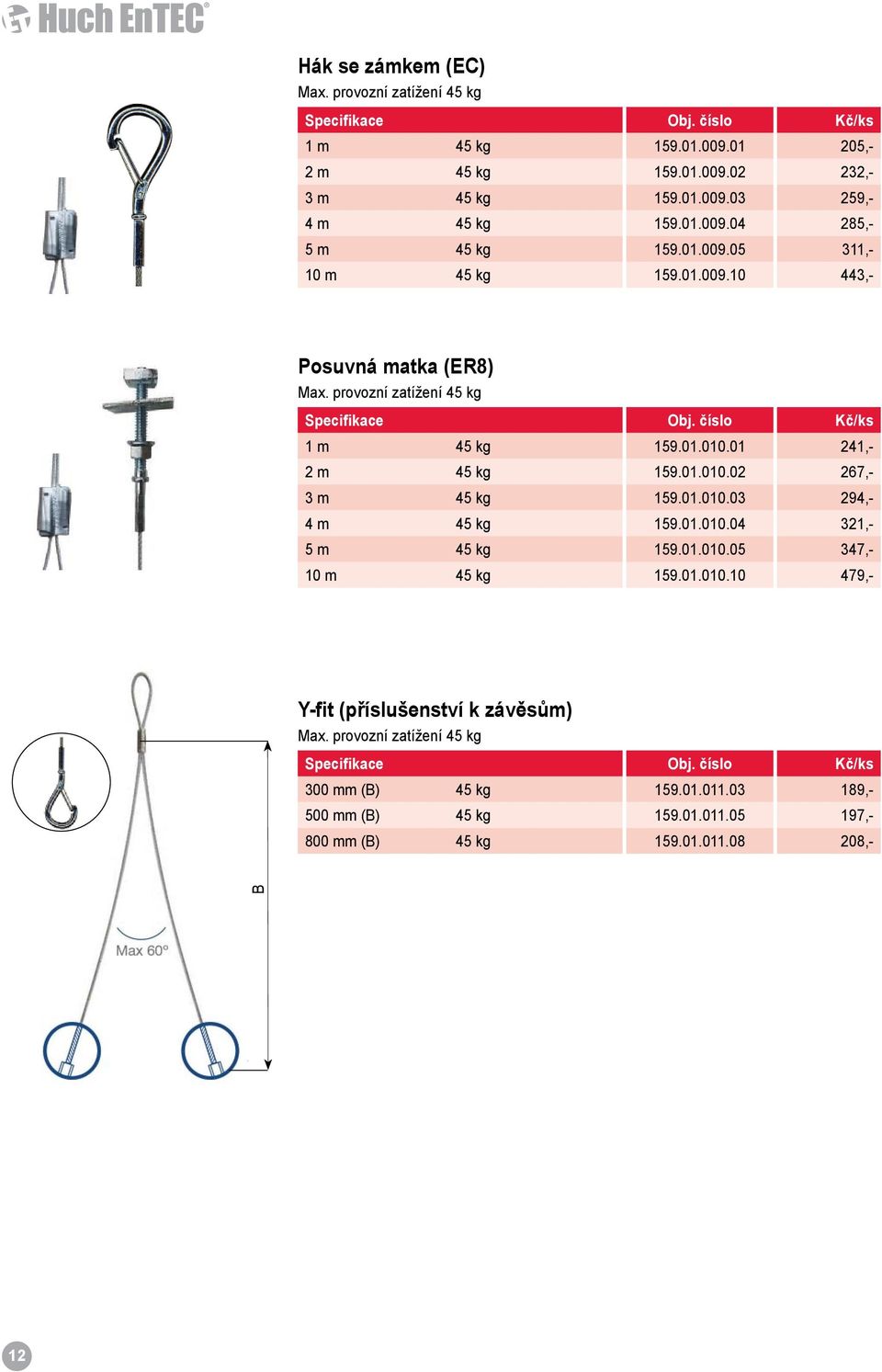

12 Hák se zámkem (EC) Max. provozní zatížení 45 kg Specifikace Obj. číslo Kč/ks 1 m 45 kg ,- 2 m 45 kg ,- 3 m 45 kg ,- 4 m 45 kg ,- 5 m 45 kg ,- 10 m 45 kg ,- Posuvná matka (ER8) Max. provozní zatížení 45 kg Specifikace Obj. číslo Kč/ks 1 m 45 kg ,- 2 m 45 kg ,- 3 m 45 kg ,- 4 m 45 kg ,- 5 m 45 kg ,- 10 m 45 kg ,- Y-fit (příslušenství k závěsům) Max. provozní zatížení 45 kg Specifikace Obj. číslo Kč/ks 300 mm (B) 45 kg ,- 500 mm (B) 45 kg ,- 800 mm (B) 45 kg ,- B 12

13 CTI Systém (CTI6) Max. provozní zatížení 100 kg, průměr nosného drátu 6 mm Specifikace Obj. číslo Kč/ks 4 m 100 kg ,- 6 m 100 kg ,- 8 m 100 kg ,- 10 m 100 kg ,- 12 m 100 kg ,- 15 m 100 kg ,- 20 m 100 kg ,- 25 m 100 kg ,- 30 m 100 kg ,- 35 m 100 kg ,- 40 m 100 kg ,- INDUSTRY-LINE C-Clip (CTI6) Max. provozní zatížení 45 kg Specifikace Obj. číslo Kč/ks 1 m 45 kg ,- 2 m 45 kg ,- 3 m 45 kg ,- 4 m 45 kg ,- 5 m 45 kg ,- Štípací kleště GRIPPIN C6 Specifikace Obj. číslo Kč/ks CTI ,- Natahovací kleště GRIPTORQ CTI Vhodné pro CTI Systém Specifikace Obj. číslo Kč/ks CTI ,- 13

14 EnTEC CONNECT-LINE Vlnité trubky z ušlechtilé oceli Pro připojování kotlů, klimatizačních jednotek a sanitárních zařízeních Jednoduché zpracování přímo v místě montáže Rychlá a čistá montáž Tvarově stabilní a izolovatelné Zamezují pnutí a vzniku hluků Různé soupravy s různými připojovacími díly Přesné vytvoření příruby pomocí raznice Použitelné při teplotách od -20 C do 110 C a při provozním tlaku až 10 barů; se spe ciálními těsněními použitelné také pro vyšší teploty (např. solární systémy) V případě izolování vlnité trubky z ušlechtilé oceli konzultujte izolační materiál s výrobcem izolace Oblast použití: pro systémy vytápění a klimatizace Technické informace: vlnitá trubka z ušlechtilé oceli, materiál č (1.4571), podle DIN Provozní teplota: -20 C až +110 C Izolační materiál nesmí překročit hmotný podíl chloridů rozpustných ve vodě 0,05 %. Vlnitá trubka z ušlechtilé oceli, normálně zvlněná, svazek 6 m Délka Velikost DN Objednací č. Kč/ks 6 m 3/ ,- 6 m 1/ ,- 6 m 3/ ,- 6 m ,- 6 m 1 1/ ,- 6 m 1 1/ ,- Vlnitá trubka z ušlechtilé oceli, normálně zvlněná, delší svazky 80 m 3/ ,- 50 m 1/ ,- 30 m 3/ ,- 20 m ,- 20 m 1 1/ ,- 20 m 1 1/ ,- Souprava pro vytváření přírub na potrubí Inoflex raznice, upevňovací čelisti, ohraňovač Velikost Obj. číslo Kč/ks DN ,- DN ,- DN ,- DN ,- DN ,- DN ,- Sada šroubení skládající se z vnějšího závitu, přesuvné matice, 2 půlkroužků, šroubovacího dílu s vnějším závitem, těsnění. Velikost Obj. číslo Kč/ks Velikost Obj. číslo Kč/ks DN 12 3/ MR 182,- DN MR 274,- DN 16 1/ MR 155,- DN / MR 368,- DN 20 3/ MR 197,- DN / MR 642,- 14

15 Příslušenství pro vlnité trubky Sada šroubení skládající se z vnitřního závitu, přesuvné matice, 2 půlkroužků, šroubovacího dílu s vnitřním závitem, těsnění. Velikost Obj. číslo Kč/ks Velikost Obj. číslo Kč/ks DN 12 3/ MI 158,- DN MI 193,- DN 16 1/ MI 138,- DN / MI 245,- DN 20 3/ MI 153,- DN / MI 489,- CONNECT-LINE Půlkroužky Provedení Objednací č. Kč/ks DN ,- DN ,- DN ,- DN ,- DN ,- DN ,- Těsnění bezazbestové Provedení Objednací č. Kč/ks DN12 pro matici 1/ ,- DN16 pro matici 3/ ,- DN20 pro matici ,- DN25 pro matici 1 1/ ,- DN32 pro matici 1 1/ ,- DN40 pro matici ,- Provedení Balení Obj. číslo Kč/ks Provedení Balení Obj. číslo Kč/ks Redukce vnitřní závit, mosaz DN 12 1/2 AG 3/8 IG GI 90,- DN 16 3/4 AG 1/2 IG GI 82,- DN 20 1 AG 3/4 IG GI 86,- DN /4 AG 1 IG GI 137,- DN /2 AG 1 1/4 IG GI 145,- DN 40 2 AG 1 1/2 IG GI 308,- Redukce vnější závit, mosaz DN 12 1/2 AG 3/8 AG GR 105,- DN 16 3/4 AG 1/2 AG GR 93,- DN 20 1 AG 3/4 AG GR 95,- DN /4 AG 1 AG GR 157,- DN /2 AG 1 1/4 AG GR 183,- DN 40 2 AG 1 1/2 AG GR 390,- Matice - mosaz DN 12 1/2 IG ,- DN 16 3/4 IG ,- DN 20 1 IG ,- DN /4 IG ,- DN /2 IG ,- DN 40 2 IG ,- Pájecí přechod DN 16 3/4 18 mm GL 92,- DN mm GL 111,- DN /2 28 mm GL 259,- DN /2 35 mm GL 285,- Nipl - plošně utěsněný DN 12 1/2 AG GG 66,- DN 16 3/4 AG GG 95,- DN 20 1 AG GG 153,- DN /4 AG GG 253,- DN /2 AG GG 346,- Přechod - se svěrným šroubením pro měď DN 12 1/2 22 mm GK 176,- DN 16 3/4 22 mm GK 179,- DN mm GK 235,- IG vnitřní závit, AG vnější závit 15

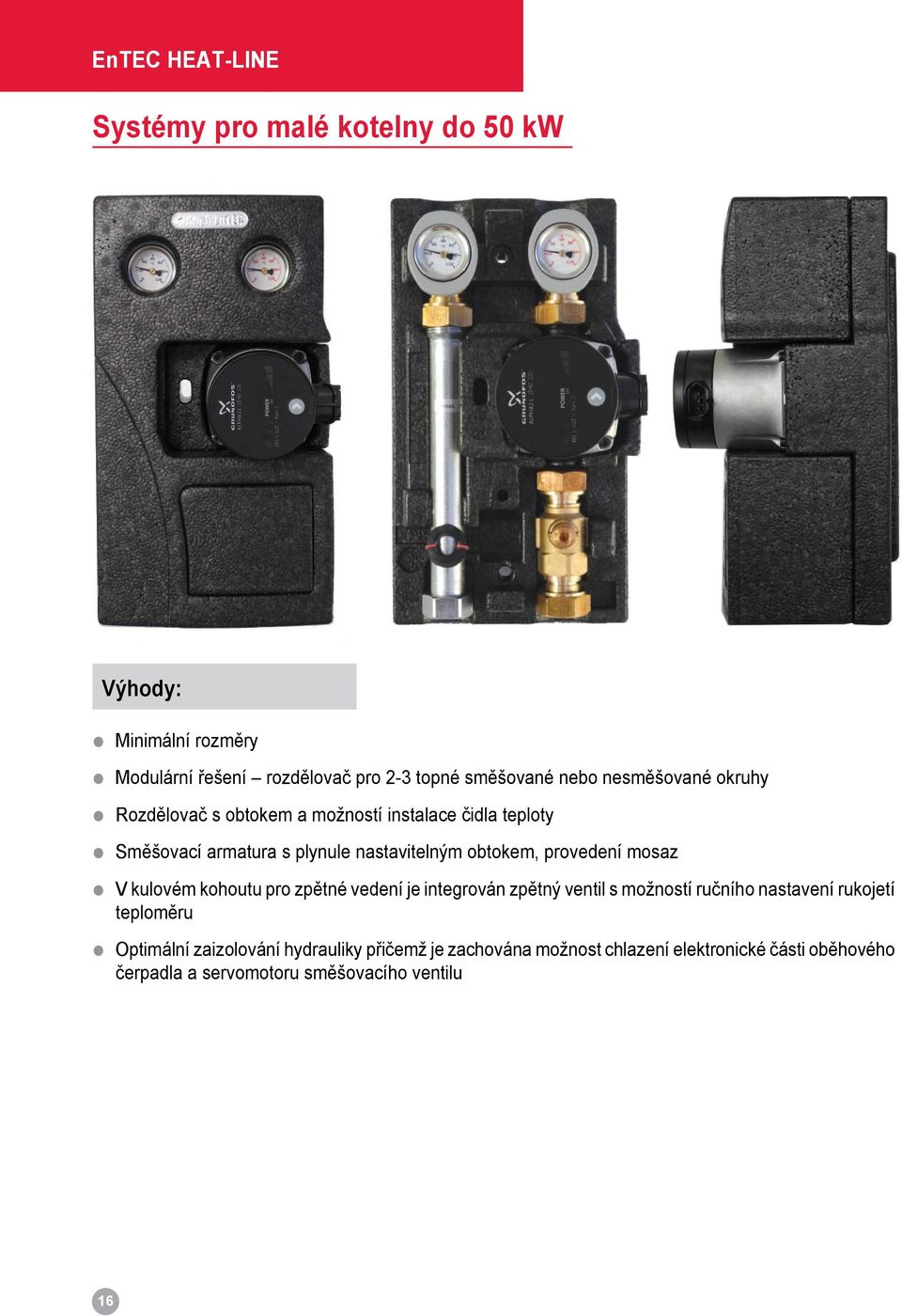

16 EnTEC HEAT-LINE Systémy pro malé kotelny do 50 kw Výhody: Minimální rozměry Modulární řešení rozdělovač pro 2-3 topné směšované nebo nesměšované okruhy Rozdělovač s obtokem a možností instalace čidla teploty Směšovací armatura s plynule nastavitelným obtokem, provedení mosaz V kulovém kohoutu pro zpětné vedení je integrován zpětný ventil s možností ručního nastavení rukojetí teploměru Optimální zaizolování hydrauliky přičemž je zachována možnost chlazení elektronické části oběhového čerpadla a servomotoru směšovacího ventilu 16

17 Čerpadlová skupina D Čerpadlová skupina D 20 ZS (nesměšovaný okruh) Kompletní sestava včetně čerpadla s vysokou účinností (možnost objednání bez oběhového čerpadla), kulový kohout (ve zpětném vedení s možností ručního nastavení), dva kontaktní teploměry integrované v rukojeti kulového kohoutu, kulový kohout pod čerpadlem, díly pro připevnění na zeď, izolace EPP, vše kompletně smontováno. HEAT-LINE Technická data: DN 20 Horní přípojka G 3/4 IG Dolní přípojka G 1 (převlečná matka) Čerpadlo viz objednací čísla Vzdálenost os 90 mm Materiál konstrukčních dílů ocel, mosaz, izolace EPP Rozměry cca V 340 Š 180 H 180 mm Materiál těsnění PTFE (teflon) bezazbestové těsnění EPDM Indikace teploty 0 až 120 C Provozní teplota až 110 C Provozní tlak PN 6 Hodnota kvs 7,8 Provedení Obj. číslo Kč/ks Grundfos Alpha 2L ,- Wilo Yonos Para 15/ WI 6 790,- Wilo Stratos Para 15/ ,- Graf zbytkové dopravní výšky erpadlové skupiny D 20 ZS Zbytková dopravní výška (mws) (1mWS = 10kPa) Wilo Stratos Para 15/1-7 Grundfos Alpha2L Wilo Yonos Para 15/ Objemový pr tok (l/h) 17

18 Čerpadlová skupina M Čerpadlová skupina M 20 ZS (směšovaný okruh) s třícestným směšovačem s plynule nastavitelným obtokem Kompletní sestava včetně čerpadla s vysokou účinností (možnost objednání bez oběhového čerpadla), kulový kohout (ve zpětném vedení s možností ručního nastavení), dva kontaktní teploměry integrované v rukojeti kulového kohoutu, kulový kohout pod čerpadlem, díly pro připevnění na zeď, izolace EPP, vše kompletně smontováno. Technická data: DN 20 Horní přípojka G 3/4 IG Dolní přípojka G 1 (převlečná matka) Čerpadlo viz objednací čísla Vzdálenost os 90 mm Materiál konstrukčních dílů ocel, mosaz, izolace EPP Rozměry cca V 340 Š 180 H 180 mm Materiál těsnění PTFE (teflon) bezazbestové těsnění EPDM Indikace teploty 0 až 120 C Provozní teplota až 110 C Provozní tlak PN 6 Hodnota kvs 5,5 Provedení Obj. číslo Kč/ks Grundfos Alpha 2L ,- Wilo Yonos Para 15/ WI 8 220,- Wilo Stratos Para 15/ ,- Graf zbytkové dopravní výšky erpadlové skupiny M 20 ZS Zbytková dopravní výška (mws) (1mWS = 10kPa) Wilo Stratos Para 15/1-7 Grundfos Alpha2L Wilo Yonos Para 15/ Objemový pr tok (l/h) 18

19 Příslušenství k čerpadlovým skupinám D / M Servopohon pro M 20 ZS Servomotor včetně montážní sady, kabel 2 m, pro přímou montáž na směšovač čerpadlových skupin M 230 V 50Hz nebo 24 V, doba chodu 140 sekund pro 90 6 Nm s nouzovým ručním ovládáním a ukazatelem polohy. HEAT-LINE Provedení Obj. číslo Kč/ks 230 V/50 Hz ,- 24 V ,- 230 V/50 Hz s regulací ,- Rozdělovač HKV 20 pro 2 nebo 3 topné okruhy Rozdělovač topných okruhů DN 20 s 2x4 nebo 2x6 vývody G1" vnější závit. Průtok 2 m 3 /hod, max. výkon - do 50 kw při Δt 20 C. Včetně konzolí (1pár). Provedení Obj. číslo Kč/ks Rozdělovač pro dva topné okruhy ,- Rozdělovač pro tři topné okruhy ,- Konzole pro rozdělovač HKV Galvanická ocel, včetně hmoždinek a šroubů pro uchycení na stěnu. Pro doplňkové uchycení v případě větší zátěže a/nebo labilní konstrukce zdi. Provedení Obj. číslo Kč/ks na stěnu 2 ks (1 pár) ,

20 Systémy pro malé kotelny do 70 kw Stejné rozměry a vzhled u všech velikostí Kompletní vybavení nástěnnými držáky Nová izolace umožňující chlazení elektronických čerpadel proudícím vzduchem Nesměšovaný okruh a směšovaný okruh vybavený třícestným směšovačem s plynule nastavitelným obtokem V kombinaci s rozdělovači možnost sestavení více okruhových systémů 100 % tlakově odzkoušeno Izolace s bílým čelním panelem Souprava pro regulaci konstantní teploty Souprava ochrany kotle proti nízkoteplotní korozi 20

21 Čerpadlové skupiny UK Čerpadlové skupiny UK (nesmě šo vaný okruh) Kompletní sestava s oběhovým čerpadlem (180 mm), dvěma kulovými kohouty, zpětnou klapkou včet ně vzduchové propusti ve zpětném vedení, dvěma kon taktními teploměry inte grované v rukojeti kulového kohoutu, kulovým kohoutem pod čerpadlem, izola cí EPP, propojovacími díly, montážní konzolí, vše kompletně smon továno. Provedení Objednací č. Kč/ks 1 bez čerpadla ,- 1 Grundfos Alpha2L GF ,- 1 Wilo Yonos Pico 25/ WI ,- HEAT-LINE Další typy čerpadel na vyžádání. Technické údaje DN 25 Horní přípojka G 1 IG Dolní přípojka G 1 1/2 AG (plošné utěsnění) Čerpadlo viz objednací čísla Vzdálenost os 125 mm Materiál konstrukčních dílů mosaz, izolace EPP Rozměry cca V 420 Š 250 H 255 mm Materiál těsnění PTFE (teflon) bezazbestové těsnění Indikace teploty 0 až 120 C Provozní teplota až 110 C Hodnota KVs 9,7 Průtokový diagram Čerpadlová skupina UK Tlaková ztráta [bar] Objemový průtok [l/h] 21

22 Čerpadlové skupiny MK Čerpadlové skupiny MK (směšovaný okruh) třícestný směšovač s plynule nastavitelným obtokem Kompletní sestava s oběhovým čerpadlem (180 mm), dvě ma kulovými kohouty, zpět nou klapkou včetně vzduchové propusti ve zpětném vedení, dvěma integrovanými kon taktními teploměry v ru kojeti ku lového kohoutu, smě šovačem, izolací EPP, propojovacími díly, montážní konzolí, vše kompletně smon továno. Provedení Obj. č. pravé prov. Kč/ks 1 bez čerpadla ,- 1 Grundfos Alpha2L GF ,- 1 Wilo Yonos Pico 25/ WI ,- Další typy čerpadel na vyžádání. Servomotor není součástí, nutno objednat jako příslušenství. Technické údaje DN 25 Horní přípojka G 1 IG Dolní přípojka G 1 1/2 AG (plošné utěsnění) Čerpadlo viz objednací čísla Vzdálenost os 125 mm Materiál konstrukčních dílů mosaz, izolace EPP Rozměry cca V 420 Š 250 H 255 mm Materiál těsnění PTFE (teflon) bezazbestové těsnění Indikace teploty 0 až 120 C Provozní teplota až 110 C Hodnota KVs 6,2 Průtokový diagram Čerpadlová skupina MK Tlaková ztráta [bar] Objemový průtok [l/h] 22

23 Čerpadlové skupiny speciální Souprava pro regulaci konstantní teploty Třícestný směšovač s plynule nastavitelným obtokem Souprava pro regulaci konstantní teploty je topným okruhem se směšovačem pro podlahové vytápění. Teplotu náběhu lze nastavit na třícestném směšovači. Pomocí nastavitelného obtoku je přiváděna voda ze zpětného okruhu do náběhového okruhu a tím je zvyšováno oběžné množství vody v topném okruhu. Pomocí příložného termostatu je umožněno omezení maximální teploty. Při překročení teploty v náběhovém okruhu se vypne čerpadlo. HEAT-LINE Souprava pro regulaci konstantní teploty, elektronicky regulovaná MKTE Kompletní sestava s oběhovým čerpadlem (180 mm) s připojovacím kabelem 2 m, dvěma třícestnými kulovými kohouty (jeden s ručně odstavitelnou zpětnou klapkou), dvěma kontaktními teploměry, třícestným směšovačem, s trojbodovým servopohonem (230 V~, 50 Hz) pro regulaci teploty přívodu (rozsah nastavení C); čidlem teploty přívodu montovaným v kohoutu pro náběhový okruh, příložným termostatem, nástěnným držákem, trubkou zpětného vedení, izolací EPP, vše kompletně smontováno. Provedení Objednací č. Kč/ks 1 bez čerpadla ,- 1 Grundfos Alpha2L GF ,- 1 Wilo Yonos PICO 25/ WI ,- Technické údaje DN 25 Horní přípojka 1 IG Dolní přípojka 1 1/2 AG (plošně utěsněná) Čerpadlo 180 mm DN25 Vzdálenost os 125 mm Materiál konstrukčních dílů mosaz, izolace EPP Rozměry cca. V 500 Š 250 H 255 mm Těsnicí materiál PTFE (teflon), bezazbestové těsnění, EPDM Indikace teploty 0 až 120 C Provozní teplota max. 110 C Provozní tlak PN 6 Průtokový diagram Souprava pro regulaci konstantní teploty s trojbodovým servopohonem Tlaková ztráta [bar] Objemový průtok [l/h] Pozor! Variantu s čerpadlem vlevo nelze objednat. 23

24 Čerpadlové skupiny speciální Souprava ochrany kotle proti nízkoteplotní korozi Souprava pro ochranu kotle proti nízkoteplotní korozi se montuje pod rozdělovače. Sestava reguluje teplotu zpětného vedení do kotle v závislosti na nastavené hodnotě směšovače. To má za následek, že kotel rychleji dosáhne své provozní teploty a v provozu není teplota zpětného okruhu nižší než přednastavená hodnota. Cílem je zamezit kondenzaci ve spalovacím prostoru (zvýšení životnosti) a snížení škodlivých emisí. Minimální teplota ve zpětném vedení je závislá na typu kotle. Souprava ochrany kotle proti nízkoteplotní korozi, elektronicky regulovaná MKRE Jak je uvedeno výše, avšak s třícestným směšovačem s 3bodovým servopohonem (230 V~, 50 Hz) včetně regulace teploty ve zpětném vedení (rozsah nastavení C); čidlo teploty je montováno v kohoutu zpětného vedení. Provedení Objednací č. Kč/ks 1 bez čerpadla ,- 1 Grundfos Alpha2L GF ,- Technické údaje DN 25 Horní přípojka HK-přípojka 1 1/2 IG (plošně utěsněná) Dolní přípojka přípojka kotle 1 IG Čerpadlo 180 mm DN25 Vzdálenost os 125 mm Materiál konstrukčních dílů mosaz, izolace EPP Rozměry cca. V 500 Š 250 H 255 mm Těsnicí materiál PTFE (teflon), bezazbestové těsnění, EPDM Indikace teploty 0 až 120 C Provozní teplota max. 110 C Provozní tlak PN 6 Průtokový diagram Souprava pro ochranu kotle proti nízkoteplotní korozi s 3bodovým servopohonem Tlaková ztráta [bar] Objemový průtok [l/h] 24

25 Příslušenství k EnTEC - HEAT-LINE Servomotor s integrovanou regulací teploty Zapojen s kabelem 2 m pro přímou montáž na směšovač, 230 V~, 50 Hz, doba chodu 140 sekund, 90, 5 Nm; rozsah nastavení C s nouzovým ručním provozem s vizuální indikací polohy; teplotní čidlo D=6 mm včetně kabelu s délkou 1 m (s adaptérem pro směšovače čerpadlových skupin). HEAT-LINE Provedení Objednací č. Kč/ks 230 V/50 Hz L 7 450,- Servomotor včetně montážní sady S kabelem 2 m pro přímou montáž na smě šovač skupin MK 230 V/50 Hz nebo 24 V, doba chodu 140 sekund, 90, 5 Nm s nouzovým ručním režimem a vizuální indikací polohy (s adaptérem pro směšovače čerpadlových skupin). Provedení Objednací č. Kč/ks 230 V/50 Hz L 3 580,- 24 V B 3 580,- Rozdělovač pro 2, 3 a 4 topné okruhy do 70 kw Izolace EPP, se dvěma, třemi popř. čtyřmi při po jovacími pá ry nahoru a dolů, možnost připojení více okruhů, pro čerpadlové skupiny UK/MK. Odpadá problém s orientací hydraulického stabilizátoru MHK. 3 m 3 /hod, 70 kw, při t 20 C horní vývody 6/4 převlečné matice s plošným utěsněním dolní vývody 6/4 vnější závit s plošným utěsněním Provedení Objednací č. Kč/ks Pro 2 topné okruhy ,- Pro 3 topné okruhy ,- Pro 4 topné okruhy ,- Konzole na stěnu Provedení Objednací č. Kč/ks Se šrouby a hmoždinkami pro výše uvedené rozdělovače ,- 125 mm 125 mm Hydraulický stabilizátor pro malé systémy MHK Se třemi funkcemi: hydraulická výhybka, odlučovač vzdu chu, zachycovač nečistot a kalů a volitelně magnetický odlu čovač. Použitelný pro topné soustavy do 70 kw. Provedení Objednací č. Kč/ks MHK 25 m 3 /h = 2 kw = 50 DN ,- MHK 32 m 3 /h = 3 kw = 70 DN ,- Pojistná souprava Kompletně utěsněna a izolována. Skládá se z rozdělovače s přípojkou 1/2 IG včetně pojistného ventilu 1/2 3/4-3 bary s manometrem 4 bary a s odvzdušňovacím automatem. Provedení Objednací č. Kč/ks ,- 25

26 Systémy pro střední kotelny do 100 kw Hydraulický stabilizátor Včetně odvzdušňovače a odkalovače, vzdálenost os 200 mm, pro horizontální nebo vertikální montáž, s ručním odvzdušňovačem a vypouštěcím kohoutem včetně koncovky hadic a krytky, ponorná jímka 3/8 IG (vnitřní průměr 10 mm) pro teplotní čidlo přívodu, set šroubení 1 1/2 IG (primární vedení) s kompletní izolací, nástěnné držáky. Typ Výkon* Přípojka Objednací č. Kč/ks Pro čerpadl. skupiny VK/UK kw = / ,- *při T = 20K Rozdělovače vzdálenost os 200 mm, pro montáž na stěnu Izolace EPP, se 2 nebo 3 páry přípojek směrem nahoru (1 1/2 převlečná matice s plošným utěsněním), 1 pár přípojek směrem dolů (2 převlečná matice s plošným utěsněním a s dílem pro zašroubování 2 AG 1 1/2 IG), vzdálenost os 200 mm; pro montáž čerpadlových skupin V-UK, V-MK; možnost vyprázdnění obou komor pomocí vypouštěcích kohoutů 1/2, pro výkon až 100 kw (při T=20K). Typ Objednací č. Kč/ks 2 topné okruhy ,- 3 topné okruhy ,- Držák na stěnu Pár, se šrouby a hmoždinkami pro výše uvedené rozdělovače ,- ca.550 ca.550 ca.175 ca.175 Čerpadlové skupiny viz. strana 29 a

27 Systémy pro velké kotelny do 2300 kw HEAT-LINE 1 Přechodová šroubení externí 2 Hydraulický stabilizátor 3 Přechodová šroubení interní 4 Přechodová šroubení 5 Čerpadlové skupiny 6 Přechodová šroubení do topného okruhu 7 Rozdělovač Při použití čerpadlových skupin od DN 40 je nutné zvolit požadovaný přechod do topného okruhu Sada redukcí pouze u skupin DN 25 a

28 AD 250 mm 1135 mm AA Rozdělovač Rozdělovač (modul pro 2 okruhy nebo pro 3 okruhy) Rozdělovač sestává ze dvou nad sebou umístěných komor s termickým oddělením náběhového a vratného okruhu. Okruh kotle lze připojit jak vlevo, tak také vpravo. Všechny přípojky jsou připraveny pro použití objímek Victaulic. Horní vývody pro připojení topných okruhů jsou provedeny se jmenovitou světlostí DN 50. Veškeré rozdělovače jsou dodávány jako lakované, s tlakovou zkouškou, kompletně izolované a se dvěma výškově nastavitelnými nohami. Kromě toho se společně dodávají také 2 spojky Victaulic a 2 zátky pro otvory 1/2, jakož i izolace pro objímky Victaulic. Otvory jsou uzavřeny záslepkami. Alternativně lze zašroubovat vypouštěcí kohout. Systém rozdělovače sestává z elementů pro 2 nebo 3 topné okruhy, které lze libovolně vzájemně kombinovat. Max. PN 10 Max. 110 C Modul pro 2 okruhy včetně 2 objímek Victaulic se záslepkami a izolací Výkon Průtočné množství Vnější trubky Vzdálenost os Objednací č. Kč/ks 280 kw 12 m 3 /h 114, ,- 700 kw 30 m 3 /h 168, , kw 50 m 3 /h 168, , kw 100 m 3 /h 219, ,- AD mm AA Modul pro 3 okruhy včetně 2 objímek Victaulic se záslepkami a izolací 280 kw 12 m 3 /h 114, ,- 700 kw 30 m 3 /h 168, , kw 50 m 3 /h 168, , kw 100 m 3 /h 219, ,- Výkonové údaje při T = 20 K, max. teplota 110 C. Rohové přípojky 1 pár včetně 2 objímek Victaulic a izolace 280 kw 12 m 3 /h 114, ,- 700/1150 kw 30/50 m 3 /h 168,3 340/ , kw 100 m 3 /h 219, ,- Přechodová šroubení (systém interní) Z hydraulického stabilizátoru do rozdělovače, nebo rohové přípojky Victaulic-Victaulic s izolací, 1 pár HZW jmenovitý V, W, WEZ trubky trubky Vzdálenost os Objednací č. Kč/ks DN 50 60,3 114, VV 5 290,- DN 80 88,9 114, VV 4 540,- DN ,3 168, VV 9 700,- DN 150* 168,3 168, VV 5 060,- DN 200* 219,1 219, VV 6 150,- * Včetně izolace 28

29 Čerpadlové skupiny DN Čerpadlová skupina V-UK (nesměšovaný okruh pro rozdělovače roztečí 200 mm a 250 mm) Kompletní jednotka s oběhovým čerpadlem (180 mm); dvěma kulovými kohouty (ve zpětném vedení se zpětnou klapkou); dvěma kontaktními teplo měry integrovanými v rukojeti kulového kohoutu (rozsah indikace C); jedním kulovým kohoutem čerpadla s převlečnou maticí; izolací EPS; vzdálenost os od 200 mm volně volitelná; dolním vývodem 1 1/2 AG s plošným utěsněním, horním vývodem s vnitřním závitem odpo vídajíc rozměrům čerpadla; (hodnota Kvs skupiny: DN 25 = 9,7; DN 32 = 11). HEAT-LINE ca.550 Provedení Objednací č. Kč/ks DN 25 (1 ) bez čerpadla ,- Grundfos Alpha2L GF ,- ca.175 DN 32 (1 1/4 ) bez čerpadla ,- Grundfos Alpha2L GF ,- Jiné typy čerpadel na vyžádání. Technické údaje DN Horní přípojka G 1 IG G 1 1/4 IG Dolní přípojka G 1 1/2 AG (plošné utěsnění) Čerpadlo viz objednací čísla Materiál konstrukčních dílů mosaz, izolace EPP Rozměry cca V 420 Š 350* H 246 mm Materiál těsnění PTFE (teflon) bezazbestové těsnění Indikace teploty 0 až 120 C Provozní teplota až 110 C Provozní tlak PN 10 Hodnota KVs 9,7 11,0 * min. šířka 350 mm Průtokový diagram Čerpadlová skupina V-UK Tlaková ztráta [bar] Objemový průtok [l/h] Přechodové šroubení pro velké rozdělovače 2 kompletní šroubení 1 1/2 IG x DN 50 (60,3 mm Victaulic) Provedení Objednací č. Kč/ks GV 1 850,- 29

30 Čerpadlové skupiny DN Čerpadlová skupina V-MK (směšovaný okruh pro rozdělovače s roztečí 200 mm a 250 mm) Kompletní jednotka s oběhovým čerpadlem (180 mm); dvěma kulovými kohouty (ve zpětném vede ní se zpětnou klapkou); dvěma kontaktními te plo měry integrovanými v rukojeti kulového kohoutu (rozsah indikace C); třícestným směšovačem včetně plynule nastavitelného obtoku; izolací EPS; vzdálenost os od 200 mm (větší než 250 mm se do dává za příplatek); dolním vývodem 1 1/2 AG s plošným utěsněním, horním vývodem s vnitřním závitem odpovídajíc rozměrům čerpadla; (hod nota Kvs skupiny: DN 25 = 6,2; DN 32 = 6,4). ca.550 Provedení Objednací č. Kč/ks DN 25 (1 ) bez čerpadla ,- Grundfos Alpha2L GF ,- ca.175 DN 32 (1 1/4 ) bez čerpadla ,- Grundfos Alpha2L GF ,- Jiné typy čerpadel na vyžádání. Technické údaje DN Horní přípojka G 1 IG G 1 1/4 IG Dolní přípojka G 1 1/2 AG (plošné utěsnění) Čerpadlo viz objednací čísla Materiál konstrukčních dílů mosaz, izolace EPP Rozměry cca V 420 Š 250 H 246 mm Materiál těsnění PTFE (teflon) bezazbestové těsnění Indikace teploty 0 až 120 C Provozní teplota až 110 C Provozní tlak PN 10 Hodnota KVs 6,2 6,4 Průtokový diagram Čerpadlová skupina V-MK Tlaková ztráta [bar] Objemový průtok [l/h] Servomotor včetně montážní sady S kabelem dlouhým 2 m pro přímou montáž na směšovač skupin MK, 230 V/50 Hz nebo 24 V, doba chodu 140 s 90, 6 Nm s nou zovým ručním režimem a vizuální indikací polohy. Provedení Objednací č. Kč/ks 230 V/50 Hz L 3 580,- 24 V B 3 580,- 30

31 920/1000 (DN 65) Přírubové čerpadlové skupiny DN Přírubová čerpadlová skupina FL-UK (nesměšovaný okruh pro velké rozdělovače) Vzdálenost os 250 mm, kompletně z výroby smontováno, utěsněno a přezkoušeno. Oběhové čerpadlo, 3 uzavírací ventily, integrovaná zpětná klapka, 3 vypouštěcí kulové kohouty, 2 teploměry, přídavná možnost připojení 1/2 v náběhovém a vratném vedení, zachycovač nečistot, díly pro připojení potrubí a spojky, včetně spojek Victaulic pro rozdělovač. Max.: PN 10 Max.: 110 C Provedení Objednací č. Kč/ks DN 40 (1 1/2 ) Grundfos MAGNA F GF ,- Rozměry čerpadla 250 mm HEAT-LINE DN 50 (2 ) Grundfos MAGNA F GF ,- Rozměry čerpadla 280 mm ca. 495 DN 65 (2 1/2 ) Grundfos MAGNA F GF ,- Rozměry čerpadla 340 mm Jiné typy čerpadel na vyžádání. Přehled výkonů/ Objemové průtoky Provedení kvs v m 3 /h v = 0,5 m/s v = 1,0 m/s v = 1,5 m/s UK MK V - l/h T= 10 K Q - kw T= 20 K V - l/h v = rychlost proudění V = objemový průtok Q = výkon T = teplotní spád přívod zpátečka kvs = objemový průtok při tlakové ztrátě 1 bar a při plném průchodu (bez čerpadla) UK = přímý topný okruh MK = směšovaný topný okruh T= 10 K Q - kw T= 20 K V - l/h T= 10 K Q - kw DN 40 16, DN 50 20, DN , T= 20 K Pozor: tabulka směrných hodnot Objemový průtok je určován čerpadlem! 31

32 Přírubové čerpadlové skupiny DN /1000 (DN 65) Přírubová čerpadlová skupina FL-MK (směšovaný okruh pro velké rozdělovače) Vzdálenost os 250 mm, kompletně z výroby smontováno, utěsněno a přezkoušeno. Oběhové čerpadlo, 2 uzavírací ventily, integrovaná zpětná klapka, 3cestný přírubový směšovač, 3 vypouštěcí kulové kohouty, 2 teploměry, přídavná možnost připojení 1/2 v náběhovém a vratném vedení, zachycovač nečistot, díly pro připojení potrubí a spojky, včetně spojek Victaulic. Max.: PN 10 Max.: 110 C Provedení Objednací č. Kč/ks DN 40 (1 1/2 ) Grundfos MAGNA F GF ,- Rozměry čerpadla 250 mm DN 50 (2 ) Grundfos MAGNA F GF ,- Rozměry čerpadla 280 mm ca. 495 DN 65 (2 1/2 ) Grundfos MAGNA F GF ,- Rozměry čerpadla 340 mm Jiné typy čerpadel na vyžádání. Přechodové šroubení do topného okruhu, 1 pár Victaulic - Victaulic Jmenovitý průměr Připojení Objednací č. Kč/pár DN 40 48, VV 1 010,- DN 50 60, VV 1 050,- DN 65 76, VV 1 140,- Victaulic - AG DN /2 AG VR 1 590,- DN 50 2 AG VR 1 620,- DN /2 AG VR 1 810,- Victaulic - konec pro přivaření DN 40 48, VS 1 220,- DN 50 60, VS 1 310,- DN 65 76, VS 1 450,- Victaulic - lisovaný spoj DN , VP 2 380,- DN , VP 3 100,- Servomotor pro skupiny FL-MK (s adaptérem pro směšovače čerpadlových skupin) Doba chodu 140 sekund pro 90, s nouzovým ručním provozem. Provedení Objednací č. Kč/ks 230 V/50 Hz, 15 Nm B 5 440,- 230 V/50 Hz, 20 Nm H 9 120,- 32

33 Hydraulický stabilizátor Hydraulický stabilizátor (s hydraulickou výhybkou, odlučovačem vzduchu a odkalovačem) Těleso: svařený kulatý zásobník s připojovacími hrdly z bezešvých ocelových trubek včetně drážky Victaulic. Ve dně je umístěn čisticí otvor s vyprazdňovacím kulovým kohoutem 1. Čtyři hrdla 3/4 ve dně slouží pro volitelné umístění magnetitového odlučovače, při dodání jsou uzavřeny záslepkami. Automatický plovákový odvzdušňovač, proplachovací kulový kohout a ponorné pouzdro pro umístění čidla teploty jsou v horní části. Hydraulický stabilizátor je umístěn na výškově nastavitelných nožičkách. Včetně izolace EPS. Max.: PN 6 (PN 10 na vyžádání) Max.: 110 C HEAT-LINE Hydraulický stabilizátor Výkon Průtočné množství Vnější trubky Objednací č. Kč/ks 135 kw 6 m 3 /h 60, ,- 280 kw 12 m 3 /h 88, ,- 700 kw 30 m 3 /h 114, , kw 50 m 3 /h 168, , kw 100 m 3 /h 219, ,- Magnetický odlučovač (1 sada) Typ Objednací č. Kč/sada Pro hydraulický stabilizátor do 280 kw ,- Pro hydraulický stabilizátor od 700 kw ,- Přechodová šroubení (systém interní) Ze stabilizátoru do rozdělovače Stabilizátor - rozdělovač Jmenovitý trubky Jmenovitý Objednací č. Kč/pár DN 50 60,3 114, VV 5 290,- DN 80 88,9 114, VV 4 540,- DN ,3 168, VV 9 700,- DN 150* 168,3 168, VV 5 060,- DN 200* 219,1 219, VV 6 150,- * Včetně izolace. 33

34 Přechodová šroubení Přechodová šroubení (systém externí) do zdroje tepla Victaulic-Victaulic, 1 pár Rozdělovač/stabilizátor Potrubí od zdroje jmenovitý trubky jmenovitý trubky Objednací č. Kč/pár DN 50 60,3 DN 40 48, VV 2 330,- DN 50 60,3 DN 50 60, VV 1 050,- DN 80 88,9 DN 65 76, VV 3 000,- DN 80 88,9 DN 80 88, VV 970,- DN ,3 DN , VV 1 430,- DN ,3 DN , VV 6 810,- DN ,3 DN , VV 3 140,- DN ,1 DN , VV 5 030,- Victaulic konec pro přivaření, 1 pár DN 50 60,3 DN 40 48, VS 2 550,- DN 50 60,3 DN 50 60, VS 1 310,- DN 80 88,9 DN 65 76, VS 3 290,- DN 80 88,9 DN 80 88, VS 1 510,- DN ,3 DN , VS 2 020,- DN ,3 DN , VS ,- DN ,3 DN , VS 4 140,- DN ,1 DN , VS 6 540,- Victaulic příruba PN 6, 1 pár DN 50 60,3 DN 40 příruba VF 3 420,- DN 50 60,3 DN 50 příruba VF 2 150,- DN 80 88,9 DN 65 příruba VF 4 370,- DN 80 88,9 DN 80 příruba VF 2 870,- DN ,3 DN 100 příruba VF 3 850,- DN ,3 DN 125 příruba VF ,- DN ,3 DN 150 příruba VF 8 060,- DN ,1 DN 200 příruba VF ,- 34

35 EnTEC CONTROL-LINE EnTEC HZR Comfort HZR-C Regulátor topení pro regulaci kotlového okruhu, topného okruhu a ohřevu teplé vody s cirkulací CONTROL-LINE Použití Regulace teploty přívodu řízená v závislosti na venkovní nebo pokojové teplotě pro jeden směšovaný a jeden nesměšovaný topný okruh Regulace kotle pro 1- nebo 2stupňové hořáky s ochranou kotle proti nízkoteplotní korozi Zásobování teplou vodou s časově řízenou cirkulací Funkce Předem definovaná nastavení pro různá schémata zařízení Roční hodiny s automatickým přepínáním letního/zimního času Funkce regulace o svátcích a prázdninách Automatické vypínání v letní sezóně Omezení minimální a maximální teploty kotle Omezení minimální a maximální teploty na přítoku Prioritní ohřev teplé vody Ochrana proti bakterii Legionella Až 7 rozšiřovacích regulátorů HZR-E připojitelných sběrnicí ebus s dvěma vodiči Vizualizace a datalogger prostřednictvím rozhraní sběrnice ebus Parametry 3 kanály spínacích hodin, celkem 43 spínacích časů 5 vstupů pro čidla Pt vstupy pro dálkové ovládání se snímačem pokojové teploty 4 relé 2A, 250 V AC, celkem max. 4A 1 nízkopotencionální relé 4A, 250 V AC, 1 nízkonapěťové relé 0,5A, 50 V AC/DC Rozhraní sběrnice ebus Montáž na stěnu mm Typ Balení Obj. číslo Kč/ks Regulátor HZR-C (Comfort) bázový ,- Nutné příslušenství Venkovní čidlo ,- Teplotní čidlo ,- Volitelné příslušenství Analogový pokojový termostat ,- Digitální pokojová řídící jednotka ,- Čidlo sálání (pro infra vytápění) ,- F1 Přímý Směšovaný F3 T T T T R1 R2 R5 ~230 V F2 M R3+R4 5 F4 T T NVR TUV ~230 V 35

36 Digitální regulátory topení EnTEC EnTEC HZR modul rozšíření HZR-E Rozšiřovací modul ve spojení s regulátorem EnTEC HZR-C, regulace topného okruhu, regulace ohřevu teplé vody s cirkulací Použití Regulace teploty přívodu řízená v závislosti na venkovní nebo pokojové teplotě pro jeden přídavný směšovaný topný okruh Zásobování teplou vodou s časově řízenou cirkulací Funkce Předem definovaná nastavení pro různá schémata zařízení Požadavky kotle na hlavní regulátor (řídící regulátor) HZR-C Roční hodiny s automatickým přepínáním letního/zimního času Funkce regulace o svátcích a prázdninách Automatické vypínání v letní sezóně Omezení minimální a maximální teploty na přítoku Prioritní ohřev teplé vody Ochrana proti bakterii Legionella Vizualizace a datalogger prostřednictvím rozhraní sběrnice ebus Parametry 3 kanály spínacích hodin, celkem 43 spínacích časů 5 vstupů pro čidla Pt vstupy pro dálkové ovládání se snímačem pokojové teploty 4 relé 2A, 250 V AC, celkem max. 4A 1 nízkopotencionální relé 4A, 250 V AC, Rozhraní sběrnice ebus Montáž na stěnu mm Typ Balení Obj. číslo Kč/ks Regulátor HZR-E - modul rozšíření ,- Nutné příslušenství Venkovní čidlo ,- Teplotní čidlo ,- Volitelné příslušenství Analogový pokojový termostat ,- Digitální pokojová řídící jednotka ,- Čidlo sálání (pro infra vytápění) ,- Směšovaný Směšovaný F2 F2/1 8 9 HZR-C HZR-E AFW F1 T T T T 3 3 ebus M M 2 F3 4 6 T T 1 TUV 36
