stavební úpravy hřbitovní zdi Na Karlově, Benešov

Transkript

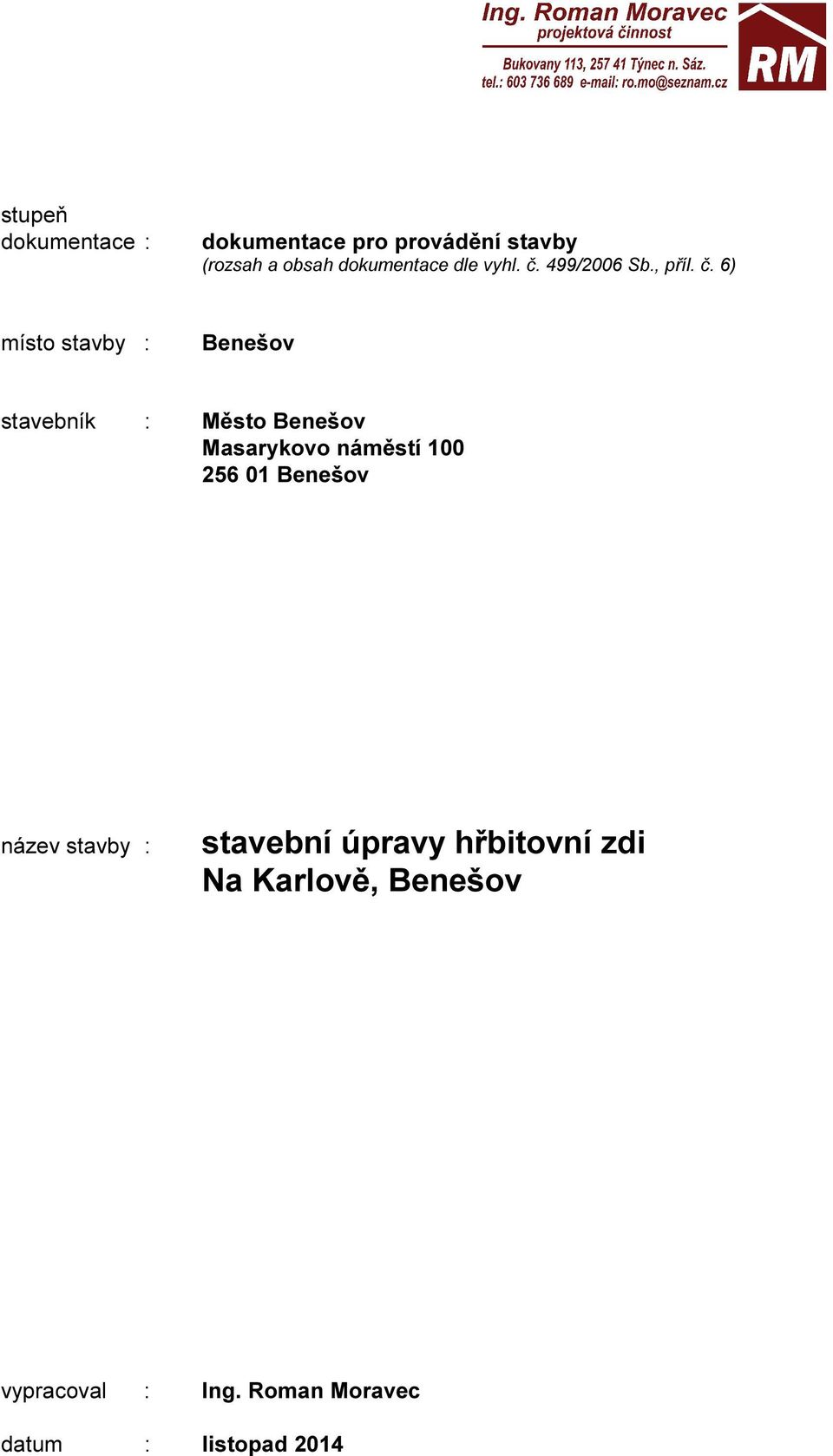

1 stupeň dokumentace : dokumentace pro provádění stavby (rozsah a obsah dokumentace dle vyhl. č. 499/2006 Sb., příl. č. 6) místo stavby : Benešov stavebník : Město Benešov Masarykovo náměstí Benešov název stavby : stavební úpravy hřbitovní zdi Na Karlově, Benešov vypracoval : Ing. Roman Moravec datum : listopad 2014

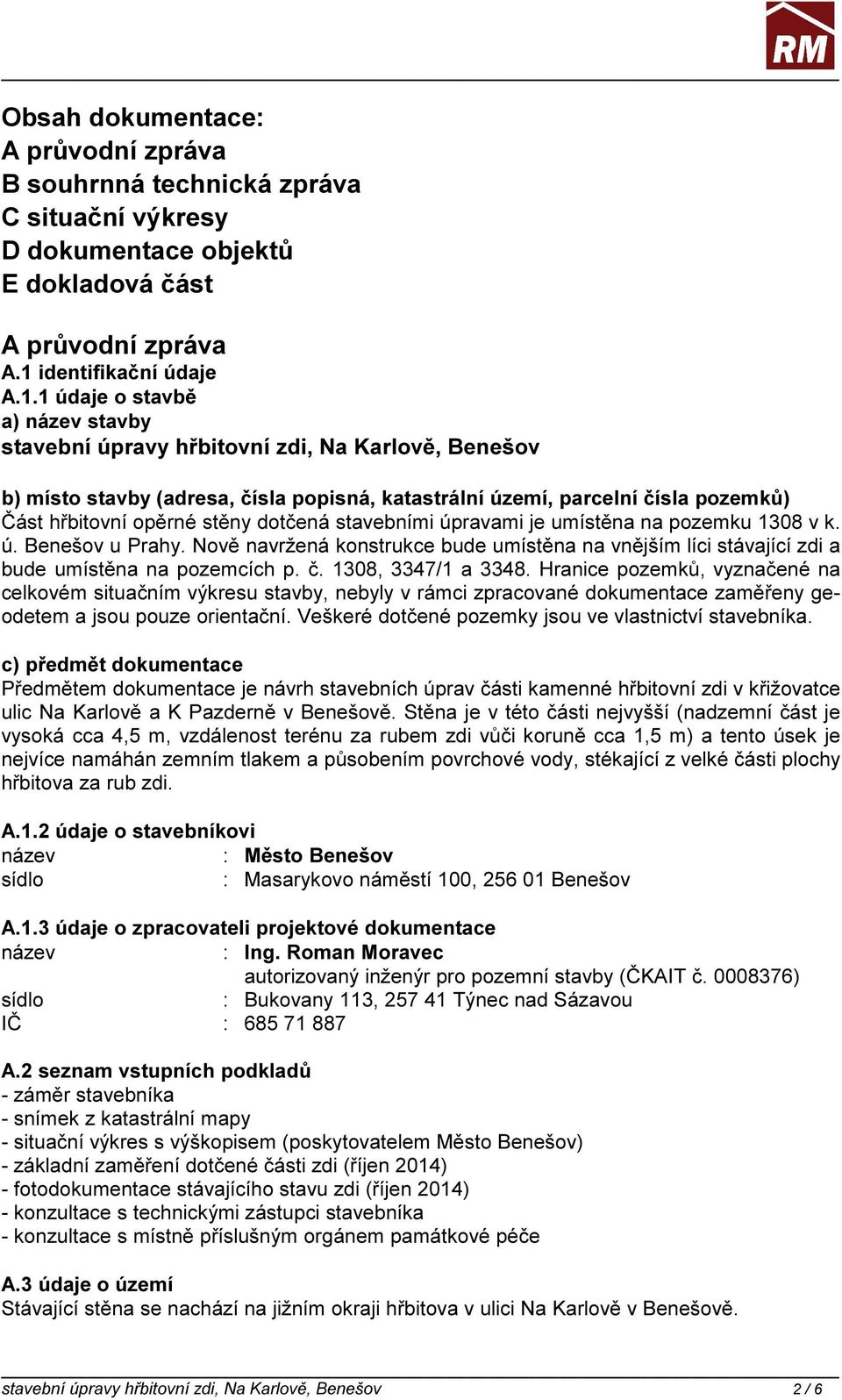

2 Obsah dokumentace: A průvodní zpráva B souhrnná technická zpráva C situační výkresy D dokumentace objektů E dokladová část A průvodní zpráva A.1 identifikační údaje A.1.1 údaje o stavbě a) název stavby stavební úpravy hřbitovní zdi, Na Karlově, Benešov b) místo stavby (adresa, čísla popisná, katastrální území, parcelní čísla pozemků) Část hřbitovní opěrné stěny dotčená stavebními úpravami je umístěna na pozemku 1308 v k. ú. Benešov u Prahy. Nově navržená konstrukce bude umístěna na vnějším líci stávající zdi a bude umístěna na pozemcích p. č. 1308, 3347/1 a Hranice pozemků, vyznačené na celkovém situačním výkresu stavby, nebyly v rámci zpracované dokumentace zaměřeny geodetem a jsou pouze orientační. Veškeré dotčené pozemky jsou ve vlastnictví stavebníka. c) předmět dokumentace Předmětem dokumentace je návrh stavebních úprav části kamenné hřbitovní zdi v křižovatce ulic Na Karlově a K Pazderně v Benešově. Stěna je v této části nejvyšší (nadzemní část je vysoká cca 4,5 m, vzdálenost terénu za rubem zdi vůči koruně cca 1,5 m) a tento úsek je nejvíce namáhán zemním tlakem a působením povrchové vody, stékající z velké části plochy hřbitova za rub zdi. A.1.2 údaje o stavebníkovi název : Město Benešov sídlo : Masarykovo náměstí 100, Benešov A.1.3 údaje o zpracovateli projektové dokumentace název : Ing. Roman Moravec autorizovaný inženýr pro pozemní stavby (ČKAIT č ) sídlo : Bukovany 113, Týnec nad Sázavou IČ : A.2 seznam vstupních podkladů - záměr stavebníka - snímek z katastrální mapy - situační výkres s výškopisem (poskytovatelem Město Benešov) - základní zaměření dotčené části zdi (říjen 2014) - fotodokumentace stávajícího stavu zdi (říjen 2014) - konzultace s technickými zástupci stavebníka - konzultace s místně příslušným orgánem památkové péče A.3 údaje o území Stávající stěna se nachází na jižním okraji hřbitova v ulici Na Karlově v Benešově. stavební úpravy hřbitovní zdi, Na Karlově, Benešov 2 / 6

3 A.4 údaje o stavbě a) nová stavba nebo změna dokončené stavby Z legislativního hlediska se jedná o změnu dokončené stavby - stavební úpravy stávající zdi. b) účel užívání stavby Realizací navržených opatření se nezmění účel užívání stavby. c) trvalá nebo dočasná stavba Jde o trvalou stavbu. d) údaje o ochraně stavby podle jiných právních předpisů (kulturní památka apod.) Hřbitov se nachází v ochranném pásmu souboru kulturních památek města Benešov, vyhlášeném rozhodnutím Okresního úřadu Benešov, referátem kultury, č. j. RK 429/98 ze dne Zřízením památkového ochranného pásma kolem souboru kulturních památek města Benešov (areálu zříceniny chrámu minoritského kláštera včetně zvonice, areálu kostela sv. Mikuláše se zvonicí, areálu nového židovského hřbitova s márnicí, secesního městského domu č. p. 74) se sleduje zvýšená ochrana dochovaného prostředí kulturních památek před nepříznivými vlivy a rušivými zásahy, zvláště při stavebních změnách. Území památkového ochranného pásma zahrnuje nejstarší část města. Jejím přirozeným centrem je chrám sv. Mikuláše, jenž současně tvoří hlavní pohledovou dominantu města, kterou je nutno uchovat i do budoucna. Z tohoto důvodu byly orgánem památkové péče stanoveny požadavky na charakter a provedení stavebních úprav objektů, především na materiálové, tvarové a barevní řešení jednotlivých výplňových konstrukcí. Navrhované stavební úpravy byly konzultovány s orgánem památkové péče. e) údaje o dodržení technických požadavků na stavby a obecných technických požadavků zabezpečujících bezbariérové užívání staveb Stavební úpravy jsou navrženy v souladu se zákonem č. 183/2006 Sb. ve znění zákona č. 350/2012 Sb. o územním plánování a stavebním řádu (stavební zákon) a s vyhláškou č. 268/2009 Sb. o technických požadavcích na stavby. Stavbu není třeba řešit z hlediska bezbariérovosti. f) údaje o splnění požadavků dotčených orgánů a požadavků vyplývajících z jiných právních předpisů Stavební úpravy byly ve fázi návrhu v alternativách postupně konzultovány s orgánem památkové péče a s technickými zástupci stavebníka. V dokumentaci je zpracována výsledná varianta. g) základní předpoklady výstavby (časové údaje o realizaci stavby, členění na etapy) Stavební úpravy budou provedeny v jedné etapě. Termíny zahájení a dokončení výstavby budou stanoveny stavebníkem na základě legislativních a technických podmínek akce. h) orientační náklady stavby Předpokládané finanční náklady na realizaci akce jsou uvedeny v orientačním rozpočtu. Vzhledem k tomu, že se jedná o stavební úpravy stávající opěrné stěny, jejíž technický stav bylo možno ověřit pouze vizuálně, je třeba počítat s tím, že v průběhu stavby mohou nastat skutečnosti, které nebylo možno v době zpracování dokumentace předpokládat, a které budou vyžadovat úpravu, nebo doplnění navrhovaného technického řešení. Součástí dokumentace pro provádění stavby je výkaz výměr. A.5 členění stavby na objekty a technická a technologická zařízení Akce bude členěna na jeden stavební objekt - stavební úpravy stávající opěrné stěny. stavební úpravy hřbitovní zdi, Na Karlově, Benešov 3 / 6

4 B souhrnná technická zpráva B.1.1 celkové architektonické řešení stávající stav stěny Stávající opěrná stěna hřbitova je provedena z kamenného zdiva na vápennou maltu. Stávající stav řešené části stěny je nevyhovující. Stěna, jejíž výška je v nejvyšším místě cca 4,5 m, je v této části maximálně namáhána tlakem zeminy za rubem zdi a působením povrchové vody (tj. tlakem vody a erozivní činností). Výsledkem těchto vlivů je narušení zdiva a částečná ztráta stability stěny. V jednom úseku stěny bylo v minulosti nutno provést provizorní vyspravení zdiva a následné podepření zdi dřevěnou konstrukcí. Za rubem zdi ze strany hřbitova je patrné rozsáhlé poškození stávajícího zdiva, omítky a koruny zdi vlivem povětrnosti. Situace za rubem zdi je komplikovaná tím, že některé hrobky a náhrobní kameny jsou provázány se stávajícím zdivem a jsou rovněž narušeny. navrhovaná opatření Na vnějším líci stávající stěny je navržena realizace opěrného zdiva, částečně prozděného do původního zdiva. Součástí úprav je rovněž vyspravení stávajícího zdiva a omítky na vnějším líci nad přizdívkou. Dále je nutno vyspravit poškozené zdivo a omítky za rubem zdi a vyspravit a dobetonovat části koruny zdi. V některých případech bude nutno provést drobné stavební zásahy do stávajících hrobek a náhrobků, které jsou součástí zdiva a jsou poškozeny. Tyto zásahy budou koordinovány na místě za přítomnosti zástupce stavebníka. demolice, odstraněné konstrukce V rámci těchto prací bude provedeno vyčištění, popř. odstranění nesoudržného zdiva především z rubové strany stávající stěny. Bude postupováno opatrně, aby nebyly ještě více poškozeny přilehlé hrobky a náhrobní kameny. výkopy, základová konstrukce Základový pas nové části přizdívané stěny bude realizován postupně ve vystřídaných záběrech délky max. 1,5 m. Základ je možno zhotovit z prostého betonu třídy C16/20, nebo z betonu proloženého kameny. V případě použití kamenů bude zajištěno jejich řádné obetonování a zhutnění betonu. Jednotlivé pracovní úseky budou spolu vzájemně provázány zazubenými pracovními sparami, nebo přesahem kamenů. Styčné spáry záběrů budou před betonáží důkladně očištěny od původní zeminy. Hloubka založení stávající stěny není v současnosti přesně známa. Byla provedena kopaná sonda a lze konstatovat, že v hloubce cca 1 m od upraveného terénu bylo ještě zastiženo zdivo stěny (tj. základové zdivo). Předpokládá se, že úroveň základové spáry bude po délce stěny proměnlivá, ale hloubka založení bude min. 1 m od upraveného terénu. V případě, že v průběhu provádění výkopů a základové konstrukce bude zjištěno, že založení stávající stěny není dostatečné, nebo kvalita základové zeminy v navržené hloubce založení nevykazuje vhodnou únosnost, bude na místo přizván projektant a technický zástupce stavebníka a bude navrženo řešení. Před započetím zemních prací budou vytýčena veškerá podzemní vedení (především kabely veřejného osvětlení) a budou učiněna opatření, eliminující možnost jejich poškození stavbou. stavební úpravy hřbitovní zdi, Na Karlově, Benešov 4 / 6

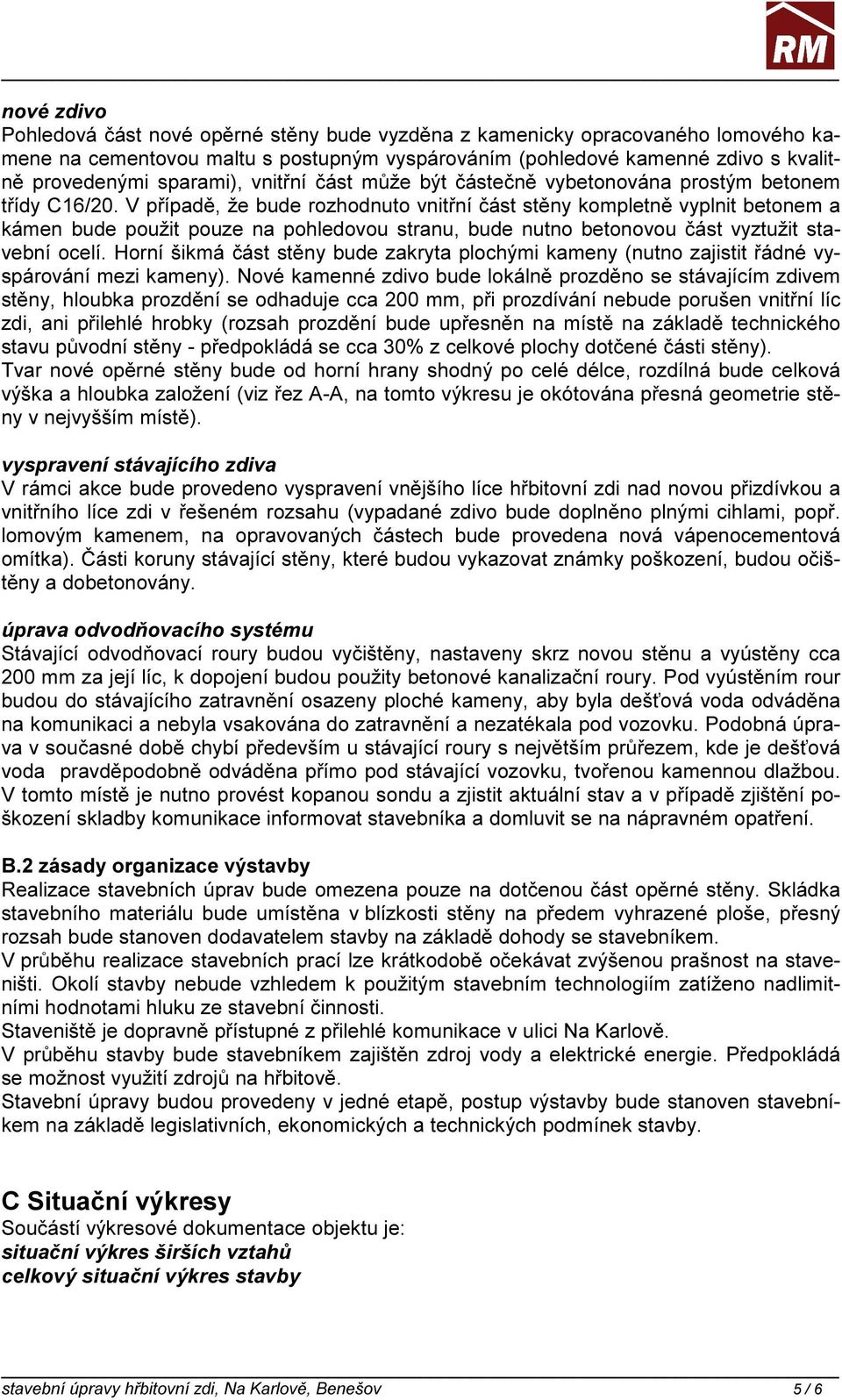

5 nové zdivo Pohledová část nové opěrné stěny bude vyzděna z kamenicky opracovaného lomového kamene na cementovou maltu s postupným vyspárováním (pohledové kamenné zdivo s kvalitně provedenými sparami), vnitřní část může být částečně vybetonována prostým betonem třídy C16/20. V případě, že bude rozhodnuto vnitřní část stěny kompletně vyplnit betonem a kámen bude použit pouze na pohledovou stranu, bude nutno betonovou část vyztužit stavební ocelí. Horní šikmá část stěny bude zakryta plochými kameny (nutno zajistit řádné vyspárování mezi kameny). Nové kamenné zdivo bude lokálně prozděno se stávajícím zdivem stěny, hloubka prozdění se odhaduje cca 200 mm, při prozdívání nebude porušen vnitřní líc zdi, ani přilehlé hrobky (rozsah prozdění bude upřesněn na místě na základě technického stavu původní stěny - předpokládá se cca 30% z celkové plochy dotčené části stěny). Tvar nové opěrné stěny bude od horní hrany shodný po celé délce, rozdílná bude celková výška a hloubka založení (viz řez A-A, na tomto výkresu je okótována přesná geometrie stěny v nejvyšším místě). vyspravení stávajícího zdiva V rámci akce bude provedeno vyspravení vnějšího líce hřbitovní zdi nad novou přizdívkou a vnitřního líce zdi v řešeném rozsahu (vypadané zdivo bude doplněno plnými cihlami, popř. lomovým kamenem, na opravovaných částech bude provedena nová vápenocementová omítka). Části koruny stávající stěny, které budou vykazovat známky poškození, budou očištěny a dobetonovány. úprava odvodňovacího systému Stávající odvodňovací roury budou vyčištěny, nastaveny skrz novou stěnu a vyústěny cca 200 mm za její líc, k dopojení budou použity betonové kanalizační roury. Pod vyústěním rour budou do stávajícího zatravnění osazeny ploché kameny, aby byla dešťová voda odváděna na komunikaci a nebyla vsakována do zatravnění a nezatékala pod vozovku. Podobná úprava v současné době chybí především u stávající roury s největším průřezem, kde je dešťová voda pravděpodobně odváděna přímo pod stávající vozovku, tvořenou kamennou dlažbou. V tomto místě je nutno provést kopanou sondu a zjistit aktuální stav a v případě zjištění poškození skladby komunikace informovat stavebníka a domluvit se na nápravném opatření. B.2 zásady organizace výstavby Realizace stavebních úprav bude omezena pouze na dotčenou část opěrné stěny. Skládka stavebního materiálu bude umístěna v blízkosti stěny na předem vyhrazené ploše, přesný rozsah bude stanoven dodavatelem stavby na základě dohody se stavebníkem. V průběhu realizace stavebních prací lze krátkodobě očekávat zvýšenou prašnost na staveništi. Okolí stavby nebude vzhledem k použitým stavebním technologiím zatíženo nadlimitními hodnotami hluku ze stavební činnosti. Staveniště je dopravně přístupné z přilehlé komunikace v ulici Na Karlově. V průběhu stavby bude stavebníkem zajištěn zdroj vody a elektrické energie. Předpokládá se možnost využití zdrojů na hřbitově. Stavební úpravy budou provedeny v jedné etapě, postup výstavby bude stanoven stavebníkem na základě legislativních, ekonomických a technických podmínek stavby. C Situační výkresy Součástí výkresové dokumentace objektu je: situační výkres širších vztahů celkový situační výkres stavby stavební úpravy hřbitovní zdi, Na Karlově, Benešov 5 / 6

6 D dokumentace objektů D.1 dokumentace stavebního objektu D.1.1 architektonicko-stavební řešení Součástí projektové dokumentace jsou následující stavební výkresy: výkres č. situační výkres širších vztahů 1 celkový situační výkres stavby 2 půdorys - stávající stav 3 půdorys - navržený stav 4 řez A-A - typický příčný řez 5 pohledy 6 vizualizace 7 E Dokladová část Dokladová část bude zpracována stavebníkem. stavební úpravy hřbitovní zdi, Na Karlově, Benešov 6 / 6
