OPRAVA OPĚRNÉ ZDI NA POZEMCÍCH P. Č. 427 A 270/1 V NÁCHODĚ U TÁBORA

Transkript

1 OPRAVA OPĚRNÉ ZDI NA POZEMCÍCH P. Č. 427 A 270/1 V NÁCHODĚ U TÁBORA Dokumentace přikládaná k žádosti o vydání stavebního povolení A. B. E. ČÁST 1 Zadavatel ČÁST 2 : Zpracovatel : Tábor, listopad 2011 zak. č. 66/2011 ČÁST 3 Městský úřad Tábor Stavební úřad Žižkovo nám Tábor Ing. Vít Semrád SVSTATIKA, PROJEKCE statická, projekční a inženýrská kancelář Budějovická Tábor Vyhotovení č.:

2 Obsah: A. B. C. Situace stavby viz koordinační situace S 02 D. Dokladová část E. F. Dokumentace objektů 1. Pozemní objekty 1.1. Architektonické a stavebně technické řešení Technická zpráva Výkresová část zákres stavby do katastrální mapy koordinační situace stavební úpravy část 1 stavební úpravy část 2 stavební úpravy část 3 S 01 S 02 S 03 S 04 S Stavebně konstrukční část Technická zpráva viz část Výkresová část viz část Statické posouzení Statický výpočet A. Identifikační údaje Údaje o území a stavebním pozemku c) Údaje o průzkumech a napojení na infrastrukturu d) Informace o splnění požadavků dotčených orgánů e) Informace o dodržení obecných požadavků na výstavbu f) Údaje o splnění požadavků ÚR g) Věcné a časové vazby stavby h) Předpokládaná lhůta výstavby, popis postupu výstavby i) Statistické údaje o stavbě 2/11

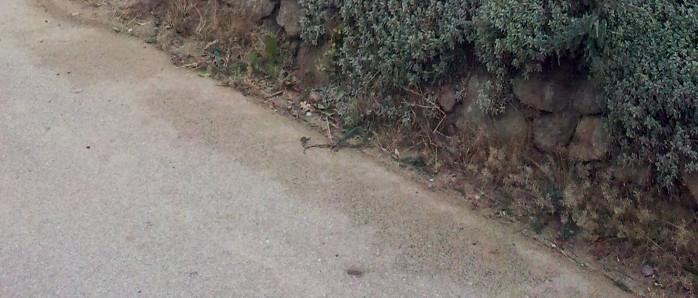

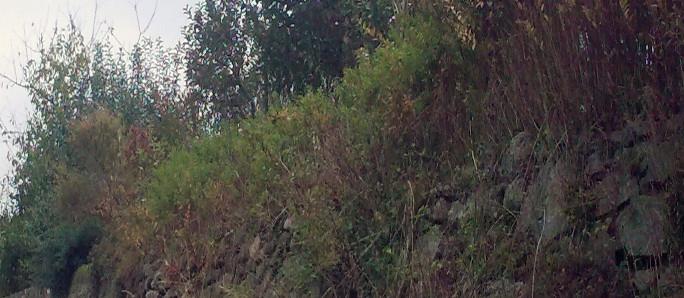

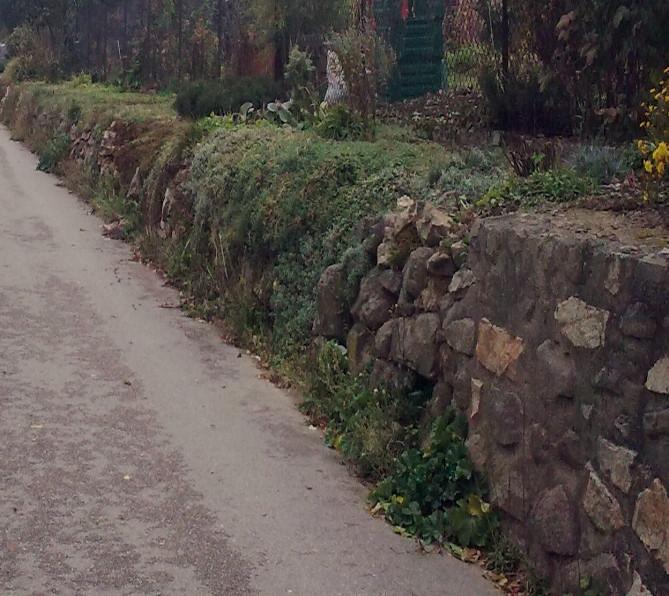

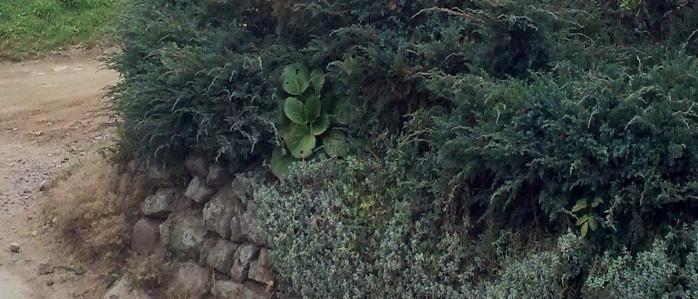

3 Identifikační údaje Název stavby: Oprava opěrné zdi na pozemcích p. č. 427 a 270/1 v Náchodě u Tábora Stupeň projektu: dokumentace přikládaná stavebního povolení Zadavatel: Městský úřad Tábor Stavební úřad Žižkovo nám Tábor Projektant: Ing. Vít Semrád SVSTATIKA, PROJEKCE statická, projekční a inženýrská kancelář Budějovická Tábor k žádosti o vydání Autorizovaný inženýr pro pozemní stavby, statiku a dynamiku staveb, městské inženýrství ČKAIT Místo stavby: k. ú. Náchod u Tábora p. č. 427, 270/1 Kraj: Jihočeský Charakteristika stavby: inženýrská Účel stavby: oprava stávající opěrné zdi Údaje o území a stavebním pozemku Jedná se o území, které leží na východním okraji Náchodu u Tábora. Zeď ohraničuje ze severní strany stávající vozovku. Terén v úrovni hlavy OZ je nezpevněný. Navrhovaná oprava plynule navazuje na okolní nezpevněné plochy a respektuje výškové a polohové umístění stávajících komunikací, objektů, vstupů do objektů a inženýrských sítí. V současné době je v tomto místě stávající částečně zborcená kamenná opěrná zeď nevyhovující bezpečnosti dopravy a pohybujících se osob. Vyznačená část OZ je v dobrém technickém stavu a bude zachována. 3/11

4 c) Údaje o průzkumech a napojení na infrastrukturu Geologický ani radonový průzkum v této lokalitě nebyl proveden jedná se o stávající stavbu. Nepředpokládá se dosažení hladiny spodní vody. Pozemky nejsou součástí zátopové oblasti. Nová opěrná zeď je rozdělena na tři části dle částí stávajících všechny jsou umístěny ve stávajícím místě a respektují jejich výškové i polohové umístění, včetně stávajících komunikací, objektů, vstupů do objektů a inženýrských sítí. Dopravní napojení i napojení na technickou infrastrukturu zůstane stejné. Stavba bude trvalá a není napojena na žádné inženýrské sítě. d) Informace o splnění požadavků dotčených orgánů Jedná se o opravu havarijního stavu stávající opěrné zdi, žádné požadavky nebyly stanoveny. e) Informace o dodržení obecných požadavků na výstavbu Obecné požadavky nejsou porušeny jedná se o opravu havarijního stavu stávající opěrné zdi. f) Údaje o splnění požadavků ÚR Dokumentace pro ÚR nebyla zpracována, jedná se o opravu havarijního stavu stávající opěrné zdi. g) Věcné a časové vazby stavby Stavba bude probíhat v jednom časovém období a nemá návaznost na jiné stavby ani nevyžaduje žádná opatření v dotčeném území. h) Předpokládaná lhůta výstavby, popis postupu výstavby Předpokládané zahájení výstavby : 04/2012 Předpokládaná lhůta výstavby : 6 měsíců 4/11

5 Popis postupu výstavby: Demontáž stávajících částí kamenné opěrné zdi. Výkopy pro novou opěrnou zeď včetně základu a drenáže část 1 a 2. Výkopy pro novou opěrnou zeď včetně drenáže a odlámání klínu ve skále část 3. Provedení základů OZ. Vyzdění nové kamenné OZ. V místě odvodnění rubu OZ osadit drenáž PVC DN 150 mm. Provedení odvodnění rubu OZ. Povrchové úpravy okolního terénu. Oprava porušeného krytu vozovky. i) Statistické údaje o stavbě Orientační hodnota stavby viz samostatný rozpočet. Část 1 opěrné zdi je dlouhá 20,50m, výška betonového základu širokého 1,0m je min. 0,70m. Výška kamenné OZ široké 0,6m je max. 0,90m. Zastavěná plocha OZ je 12,30m2 a obestavěný prostor je 9,0m3. Část 2 opěrné zdi je dlouhá 32,0m, výška betonového základu širokého 1,0m je min. 0,70m. Výška kamenné OZ široké 0,6m je max. 1,20m. Zastavěná plocha OZ je 19,20m2 a obestavěný prostor je 18,0m3. Část 3 opěrné zdi je dlouhá 51,0m a je kotvena do skály cca 0,6m pod terén v celé šířce OZ. Výška kamenné OZ široké 0,6m je max. 1,70m. Zastavěná plocha OZ je 30,60m2 a obestavěný prostor je 29,0m3. 5/11

6 B. 1. Urbanistické, architektonické a stavebně technické řešení 2. Mechanická odolnost a stabilita 3. Požární bezpečnost 4. Hygiena, ochrana zdraví a životního prostředí 5. Bezpečnost při užívání 6. Ochrana proti hluku 7. Úspora energie a ochrana tepla 8. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace 9. Ochrana stavby před škodlivými vlivy vnějšího prostředí 10. Ochrana obyvatelstva 11. Inženýrské stavby B. 1. Urbanistické, architektonické a stavebně technické řešení Na stavebním pozemku je již opěrná zeď vystavěná, jedná se pouze o opravu jejího havarijního stavu. Zeď je kamenná a slouží jako ukončení stávající vozovky. Okolní stavby nejsou kulturní památkou ani nejsou v památkové zóně. Nová zeď je také kamenná vystavěná ve stejném rozsahu jako zeď stávající. Celá oprava je rozdělena na tři samostatné části jako zeď stávající. V části 1 a 2 bude pod terénem umístěn betonový základ, v části 3 bude kamenné zdivo kotveno přímo do skály, která bude ve vyznačeném tvaru odlámána. Stávající kamenná opěrná zeď je v opravovaných částech ve špatném technickém stavu a nevyhovuje bezpečné dopravě a pohybu osob po vozovce. Musí být tedy ve vyznačeném rozsahu rozebrána a na jejím místě bude ve stejné délce i výšce vystavěna zeď nová. 6/11

7 Projektovaná zeď je také kamenná osazená v částech 1 a 2 na betonovém základovém pasu, který bude umístěn min. 100 mm pod vozovkou. V části 3 bude kamenné zdivo kotveno přímo do skály, která bude ve vyznačeném tvaru odlámána. V rubu všech OZ bude do štěrkového lože a geotextilie uložena odvodňovací drenáž průměru 150 mm, která bude po 5,0m ve výšce 300 mm vyvedena přes zeď na sousední terén. Drenáž bude zasypána štěrkopískem uloženým v geotextilii a ukončeným vrstvou ornice tl. 150 mm. Porušená vozovka bude v šířce 500mm opravena asfaltovým betonem. Část 1 opěrné zdi je dlouhá 20,50m, výška betonového základu širokého 1,0m je min. 0,70m. Výška kamenné OZ široké 0,6m je max. 0,90m. Zastavěná plocha OZ je 12,30m2 a obestavěný prostor je 9,0m3. Část 2 opěrné zdi je dlouhá 32,0m, výška betonového základu širokého 1,0m je min. 0,70m. Výška kamenné OZ široké 0,6m je max. 1,20m. Zastavěná plocha OZ je 19,20m2 a obestavěný prostor je 18,0m3. Část 3 opěrné zdi je dlouhá 51,0m a je kotvena do skály cca 0,6m pod terén v celé šířce OZ. Výška kamenné OZ široké 0,6m je max. 1,70m. Zastavěná plocha OZ je 30,60m2 a obestavěný prostor je 29,0m3. Příjezd k OZ je po stávající vozovce od západu. Odvod dešťových vod se opravou zdí nezmění nad OZ se budou vsakovat a z rubu OZ jsou odvedeny pomocí drenáží na stávající vozovku, která má stávající odvodnění. d) Dopravní napojení i napojení na technickou infrastrukturu je stávající. Identifikace inženýrských sítí v dotčeném území byla provedena a je součástí dokladové části. Radonový a geologický průzkum nebyl proveden. e) Stavba je stávající, tento bod projekt neřeší. f) V průběhu realizace stavby bude zvýšenou prašností a hlučností negativně ovlivněno životní prostředí v přilehlé oblasti. Jedná se však o dočasnou záležitost. g) Terén je stávající. Projekt řeší pouze opravu havarijního stavu stávající opěrné zdi. Stavba není řešena jako bezbariérová. h) Žádné průzkumy nebyly prováděny. 7/11

8 i) Směrové i výškové vedení je stávající a bude zachováno. Jednotlivé části OZ jsou vytýčeny pomocí nadmořských výšek v systému Bpv a pomocí vytyčovacích bodů v souřadnicích JTSK. j) Stavba není rozčleněna. k) Stavba včetně jejího provádění nemá vliv na okolní pozemky ani stavby. Veškeré dotčené stavby jsou součástí tohoto projektu. l) viz část F. B. 2. Mechanická odolnost a stabilita Nosné konstrukce objektů jsou tuhé a stabilní viz část F Statický výpočet. Veškeré konstrukce jsou navrženy tak, aby zatížení na ně působící v průběhu výstavby a užívání nemělo za následek: zřícení stavby nebo její části, větší stupeň nepřípustného přetvoření, c) poškození jiných částí stavby nebo technického zařízení anebo instalovaného vybavení v důsledku většího přetvoření nosné konstrukce, d) poškození v případě, kdy je rozsah neúměrný původní příčině. B. 3. Požární bezpečnost nosnosti a stabilita všech konstrukcí bude po celou dobu výstavby a životnosti zachována omezení rozvoje a šíření ohně a kouře ve stavbě neposuzuje se c) omezení šíření požáru na sousední stavbu neposuzuje se d) umožnění evakuace osob a zvířat při provádění stavby nebude z okolních pozemků a nemovitostí zamezen bezpečný průchod na místní komunikace e) umožnění bezpečného zásahu jednotek požární ochrany šířka příjezdových komunikací zajišťuje dostatečný průjezd zásahových vozů. Při provádění je nutné nezamezit průjezdu hasičských vozů a průchodu hasičů ke všem okolním nemovitostem 8/11

9 B. 4. Hygiena, ochrana zdraví a životního prostředí Rozsah stavby neovlivňuje životní prostředí ani nezvyšuje hygienické požadavky. Odpady ze stavby budou odváženy do recyklačního střediska, popř. do sběrných surovin. Dřevo bude uskladněno a použito jako palivové. Nebezpečné odpady budou odváženy do sběrných dvorů oprávněných k jejich likvidaci. Po dobu stavby bude v okolí zvýšena prašnost a hlučnost, je to ale pouze dočasná záležitost. B. 5. Bezpečnost při užívání Pohyb osob po stávající vozovce bude po provedení nové OZ dle projektové dokumentace bezpečný. B. 6. Ochrana proti hluku Jedná se o opravu havarijního stavu stávající opěrné zdi stavba není hlukově izolační ani není zdrojem hluku. B. 7. Úspora energie a ochrana tepla Stavba není tepelně izolační. Stavba není navržena dle zákona 406/2000 Sb. a vyhlášky 148/2000 Sb. jedná se o opravu havarijního stavu stávající opěrné zdi. B. 8. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace Terén je stávající. Projekt řeší pouze opravu havarijního stavu stávající opěrné zdi. Stavba není řešena jako bezbariérová. B. 9. Ochrana stavby před škodlivými vlivy vnějšího prostředí Stavba neleží v zátopovém území. Ani ostatní negativní účinky vnějšího prostředí nejsou v těchto m í s t e c h prokázány (seismicita, poddolování, ochranná a bezpečnostní pásm. 9/11

10 B. 10. Ochrana obyvatelstva Pohyb osob po stávající vozovce bude po provedení nové OZ dle projektové dokumentace bezpečný. B. 11. Inženýrské stavby Odvod dešťových vod se opravou zdí nezmění nad OZ se budou vsakovat a z rubu OZ jsou odvedeny pomocí drenáží na stávající vozovku, která má stávající odvodnění. Odpadní vody nevznikají. OZ není napojena na vodu. c) OZ není napojena na rozvod NN. d) Dopravní napojení se projektem nezmění. e) Odvodnění viz bod 11. Vegetační úpravy budou provedeny pomocí uložení ornice na štěrkopískový zásyp pro odvodnění rubu OZ. Okolní narušený nezpevněný terén se uvede do původního stavu. f) OZ není napojena na elektronické komunikace. 10/11

11 E. Stavba bude prováděna odbornou firmou. Firma použije takovou mechanizaci, aby pojezdem a její činností nepoškodila stabilitu stávajících objektů a stávajících inženýrských sítí. Veškeré stavební práce musí být prováděny v souladu s platnými technologickými předpisy, bezpečnostními předpisy, ustanoveními ČSN a předpisy BOZ. Při vlastních stavebních úpravách budou zejména dodržována ustanovení vyhlášky č. 324/1990 Sb. o bezpečnosti práce a technických zařízeních při stavebních pracích a vyhl. č. 48/1982 Sb., která stanoví základní požadavky na zajištění bezpečnosti práce a technických zařízení. Před započetím stavebních prací budou odpojeny veškeré instalace. Dotčené stavební úpravy nenaplňují skutkovou podstatu 15 zákona č. 309/2006 Sb. Zařízení staveniště (mezideponii zeminy, sklad materiálu) bude umístěno na vyznačené části stavebního pozemku. Pro sociální zázemí a administrativní účely stavby budou osazeny dvě stavební buňky a chemické WC. Stavební nářadí a materiál, který je nutné ochránit před povětrnostními vlivy, bude také uložen v těchto buňkách. Prostor ZS bude oplocen a v oplocení se umístí vjezdová vrata. Manipulační prostor podél opravované části opěrné zdi se označí páskami proti vniknutí nepovolaných osob a výkopy budou osvíceny. Průjezdný profil stávající vozovky musí zůstat min 3,0m pro možnost dopravní obslužnosti. Pracovní úsek se z důvodu jednosměrného provozu označí v obou směrech semafory. Staveniště je umístěno na okraji zastavěného území obce, kde se předpokládá malý pohyb osob a minimální doprava. Nesmí být zamezen průjezd hasičským vozům k okolním nemovitostem. Přístup a příjezd na stavební pozemek je ze západní strany po stávající vozovce. Staveniště není nutné napojovat na žádné inženýrské sítě. Při výstavbě nesmí docházet ke znečišťování okolních silnic. 11/11
