VÁLCOVACÍ TRATĚ. Charakteristika. pro tvarování a stříhání lamel C, S, Z (TPL v6)

Transkript

1 ISOTRA TECHNOLOGY

2 VÁLCOVACÍ TRATĚ pro tvarování a stříhání lamel C, S, Z (TPL v6) Válcovací tratě TPL jsou určeny pro profilování a stříhání lamel C, S, Z a lamel řetězové žaluzie. Základním zpracovávaným materiálem je hliníkový pás. Materiál je při průchodu strojem vytvarován, poté jsou do něho střiženy otvory. Díky střižnému vozíku, který je navržen pro daný stroj, jsme schopni vytvořit všechny typy prostřihů. Nakonec je ustřižen na požadovanou délku a odložen do zásobníku. Pohon zajišťuje jeden servomotor. Odvíjení pásku, odvíjení gumy (S65, S90, Z70, Z90) a posun stojánků zajišťují další asynchronní motory. K tratím je dodáván vibrační zásobník segmentů. Ten automaticky dodává segmenty (háčky), které se nasekávají do lamel. K tratím je možno nainstalovat např. manipulátor štítků nebo inkjet, který se používá ke značení komponentů, dále pak různé varianty nástrojů zajišťujících například vibrační třídění a instalaci dalších komponent. Toto zařízení je však nutno individuálně vyvinout pro daný komponent. Stříhání se provádí pomocí pneumatických válců. tvaruje polotovar (hliníkovou lamelu) na požadovaný tvar, stříhá polotovar (hliníkovou lamelu) na požadovanou délku, stříhá všechny požadované prostřihy, pro nestandardní tvary žaluzií (atypy), rychlá a snadná změna rozměrů lamel i během chodu stroje, rozhraní Ethernet (RJ-45), možnost technické podpory Team Viewer v případě připojení stroje k Internetu, automatické nebo manuální nastavení stojánků zásobníku, snadná změna rychlosti válcování, možnost značení komponentů pomocí štítků nebo inkjet, možnost připojení k externí SQL tabulce (provázání stroje a informačního systému), kamerový systém.

3 VÁLCOVACÍ TRAŤ VÁLCOVACÍ TRAŤ pro tvarování a stříhání lamel C, C80 FLEXI pro tvarování a stříhání lamel S, Z Standardní řešení Standardní řešení 1000 mm 1000 mm 1850 mm Spotřeba vzduchu 5 m 3 /h 1850 mm Spotřeba vzduchu 5 m 3 /h Max. celková délka 9,5 m s odkládáním 3+N+PE 400/230V 50Hz TN-S Max. celková délka 9,5 m s odkládáním 3+N+PE 400/230V 50Hz TN-S Max. celková hmotnost 2500 kg 3,5 kw Max. celková hmotnost 2500 kg 3,5 kw Rychlost válcování 1 m/s Rychlost válcování 1 m/s Pozn. záleží na výběru hlavních celků a doplňkových zařízení dle konkrétních požadavků zákazníka. Pozn. záleží na výběru hlavních celků a doplňkových zařízení dle konkrétních požadavků zákazníka. Doplňkové Automatický náplet žebříčku (C80, C80 Flexi) Doplňkové Automatický náplet žebříčku (Z90) příslušenství automatické rozjezdy stojánků automatický náplet do žebříčku automatické přepálení konců u žebříčku kamerový systém příslušenství automatické rozjezdy stojánků automatický náplet do žebříčku automatické přepálení konců u žebříčku kamerový systém Automatická montáž vodítek (C80) Automatická montáž vodítek (Z90) automatické nacvaknutí vodítek automatické nacvaknutí vodítek

4 VÁLCOVACÍ TRAŤ pro tvarování a stříhání lamel ŘETĚZOVÉ ŽALUZIE PROFILOVACÍ TRAŤ k válcování profilů (TPL v6) Profilovací tratě jsou určeny k profilování profilů. Základní zpracovávaný materiál je hliníkový nebo ocelový pás. Materiál je při průchodu strojem tvarován. Nakonec je dělen na požadovanou délku a odložen. Dle požadavků může být trať osazena děrovacím zařízením. Pohon zajišťuje servomotor. K tratím je možno nainstalovat např. manipulátor štítků nebo inkjet, který se používá ke značení komponentů. Toto zařízení je však nutno individuálně vyvinout pro daný komponent mm 1900 mm Max. celková délka 11,5 m s odkládáním Max. celková hmotnost 2700 kg Rychlost válcování 1 m/s Spotřeba vzduchu 5 m 3 /h 3+N+PE 400/230V 50Hz TN-S 3,5 kw tvaruje polotovar (hliníkový nebo ocelový pás) na požadovaný tvar, dělí polotovar na požadovanou délku, rychlá a snadná změna rozměrů i během chodu stroje, rozhraní Ethernet (RJ-45), první rok je v ceně technická podpora služby Team Viewer (za předpokladu, že je stroj připojen k internetu), snadná změna rychlosti válcování, možnost značení komponentů pomocí štítků nebo inkjet, možnost připojení k externí SQL tabulce (provázání stroje a informačního systému) mm 1850 mm Max. celková délka 12 m s odkládáním Max. celková hmotnost 2500 kg Rychlost válcování 1 m/s Spotřeba vzduchu 0,1 m 3 /h 3+N+PE 400/230V 50Hz TN-S 4,5 kw Pozn. záleží na výběru hlavních celků a doplňkových zařízení dle konkrétních požadavků zákazníka. Pozn. záleží na výběru hlavních celků a doplňkových zařízení dle konkrétních požadavků zákazníka.

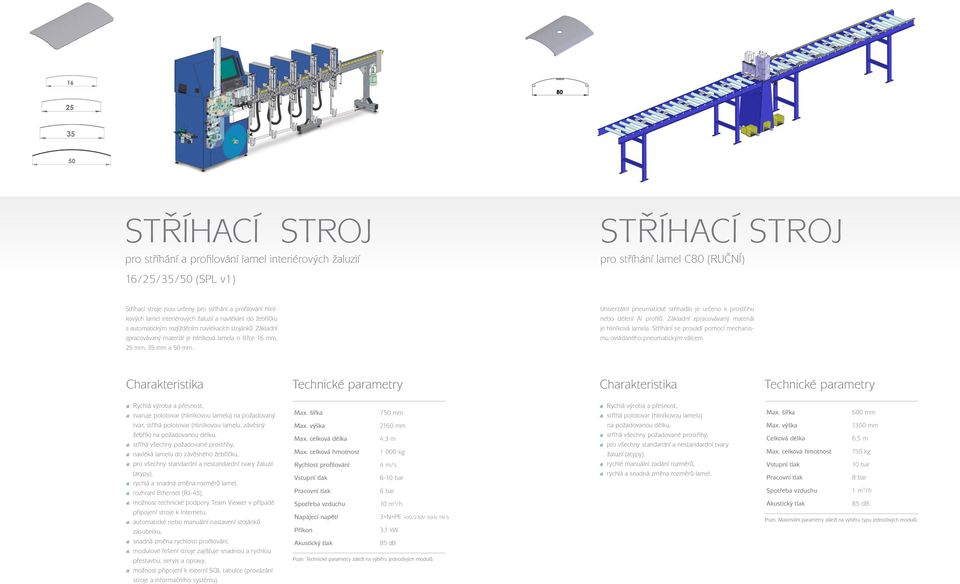

5 STŘÍHACÍ STROJ pro stříhání a profilování lamel interiérových žaluzií stříhací stroj pro stříhání lamel C80 (RUČNÍ) 16/25/35/50 (SPL v1) Stříhací stroje jsou určeny pro stříhání a profilování hliníkových lamel interiérových žaluzií a navlékání do žebříčku s automatickým rozjížděním navlékacích stojánků. Základní zpracovávaný materiál je hliníková lamela o šířce 16 mm, 25 mm, 35 mm a 50 mm. Univerzální pneumatické střihadlo je určeno k prostřihu nebo dělení Al profilů. Základní zpracovávaný materiál je hliníková lamela. Stříhání se provádí pomocí mechanismu ovládaného pneumatickým válcem. tvaruje polotovar (hliníkovou lamelu) na požadovaný tvar, stříhá polotovar (hliníkovou lamelu, závěsný žebřík) na požadovanou délku, stříhá všechny požadované prostřihy, navléká lamelu do závěsného žebříčku, pro všechny standardní a nestandardní tvary žaluzií (atypy), rychlá a snadná změna rozměrů lamel, rozhraní Ethernet (RJ-45), možnost technické podpory Team Viewer v případě připojení stroje k Internetu, automatické nebo manuální nastavení stojánků zásobníku, snadná změna rychlosti profilování, modulové řešení stroje zajišťuje snadnou a rychlou přestavbu, servis a opravy, možnost připojení k externí SQL tabulce (provázání stroje a informačního systému). 750 mm 2160 mm Max. celková délka 4,3 m Max. celková hmotnost kg Rychlost profilování 4 m/s Spotřeba vzduchu 10 m 3 /h 3+N+PE 400/230V 50Hz TN-S 3,1 kw Pozn. záleží na výběru jednotlivých modulů. stříhá polotovar (hliníkovou lamelu) na požadovanou délku, stříhá všechny požadované prostřihy, pro všechny standardní a nestandardní tvary žaluzií (atypy), rychlé manuální zadání rozměrů, rychlá a snadná změna rozměrů lamel mm 6,5 m Max. celková hmotnost 150 kg 10 bar 8 bar Spotřeba vzduchu 1 m 3 /h Pozn. Maximální parametry záleží na výběru typu jednotlivých modulů.

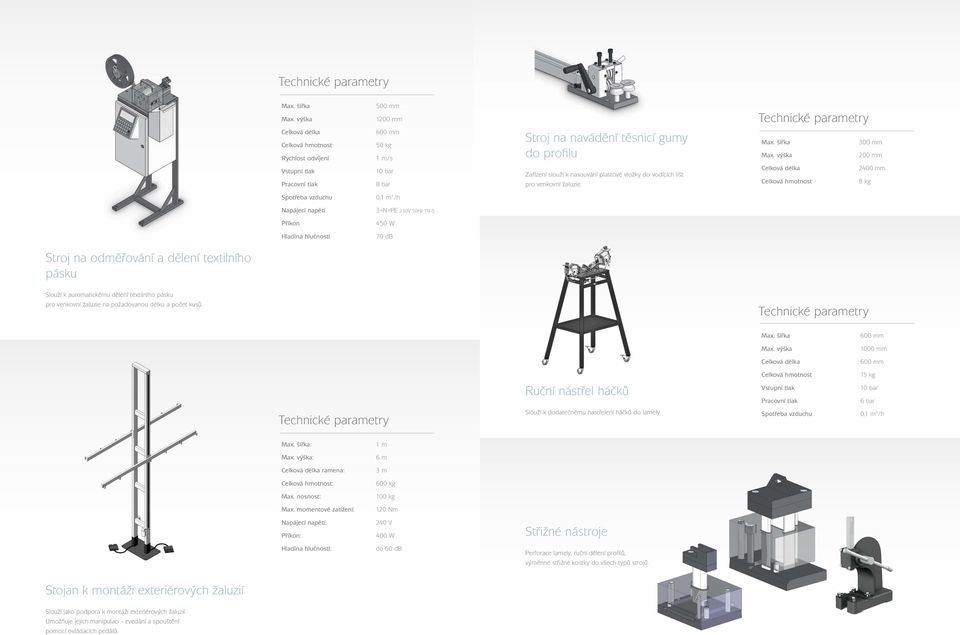

6 500 mm 1200 mm Celková hmotnost Rychlost odvíjení 50 kg 1 m/s Stroj na navádění těsnicí gumy do profilu 300 mm 200 mm 10 bar 8 bar Zařízení slouží k nasouvání plastové vložky do vodících lišt pro venkovní žaluzie. Celková hmotnost 2400 mm 8 kg Spotřeba vzduchu 0,1 m 3 /h Hladina hlučnosti 3+N+PE 230V 50Hz TN-S 450 W 70 db Stroj na odměřování a dělení textilního pásku Slouží k automatickému dělení textilního pásku pro venkovní žaluzie na požadovanou délku a počet kusů mm Ruční nástřel háčků Slouží k dodatečnému nastřelení háčků do lamely. Celková hmotnost 15 kg 10 bar Spotřeba vzduchu 0,1 m 3 /h : : ramena: Celková hmotnost: Max. nosnost: Max. momentové zatížení: : : Hladina hlučnosti: 1 m 6 m 3 m 600 kg 100 kg 120 Nm 240 V 400 W do 60 db Střižné nástroje Perforace lamely, ruční dělení profilů, výměnné střižné kostky do všech typů strojů. Stojan k montáži exteriérových žaluzií Slouží jako podpora k montáži exteriérových žaluzií. Umožňuje jejich manipulaci - zvedání a spouštění pomocí ovládacích pedálů.

7 02/2015
