KATALOG NÁHRADNÍCH DÍLŮ ŠKODA 1000/1100MB, 1000MBG, 1000/1100MBX 4. část: SPOJKA, PŘEVODOVKA, DIFERENCIÁL. Spojka

Transkript

1 Spojka 1

2 Spojka Úplný štít s přítlačným kotoučem smontovaný do 5. série Úplný štít s přítlačným kotoučem smontovaný od 6. do 16. série Úplný štít s přítlačným kotoučem smontovaný od 16. série pro 1100 MB, od 17. série pro všechny typy Úplná lamela spojky do 16. série Úplná lamela spojky od 16. série pro Š 1100 MB od 17. série pro všechny typy Obložení lamely x7 ČSN Nýt obloženi spojky Přítlačný kotouč do 5. série Přítlačný kotouč od 6. do 16. série Přítlačný kotouč od 16. série pro 1100 MB od 17. série pro všechny typy Šroub přítlačného kotouče Úplný štít spojky do 16. série Úplný štít spojky od 16. série pro Š 1100 MB od 17. série pro všechny typy Pružina do 16. série Pružina od 16. série pro Š 1100 MB od 17. série pro všechny typy Miska do 16. série Miska od 16. série pro Š 1100 MB od 17. série pro všechny typy Vysouvací páčka Zpětná pružina Stavěcí podložka Pojistná matice Stavěcí matice M 8x18 ČSN Šroub k upevnění spojky na motor ,2 ČSN Pružná podložka Úplná vysouvací objímka Úplné ložisko spojky Plstěná vložka Vypínací páka Opěrka Pružný držák páky ,1 ČSN Pružná podložka M 6 ČSN Šestihranná matice Pružina ( ) Pracovní válec Ø Těsnění Závrtný šroub

3 Spojka ČSN Pružná podložka M 6 ČSN Šestihranná matice Vypínací palec Pístní tyčka M 8 ČSN Šestihranná matice Vratná pružina Kryt spojkové skříně Pružina krytu

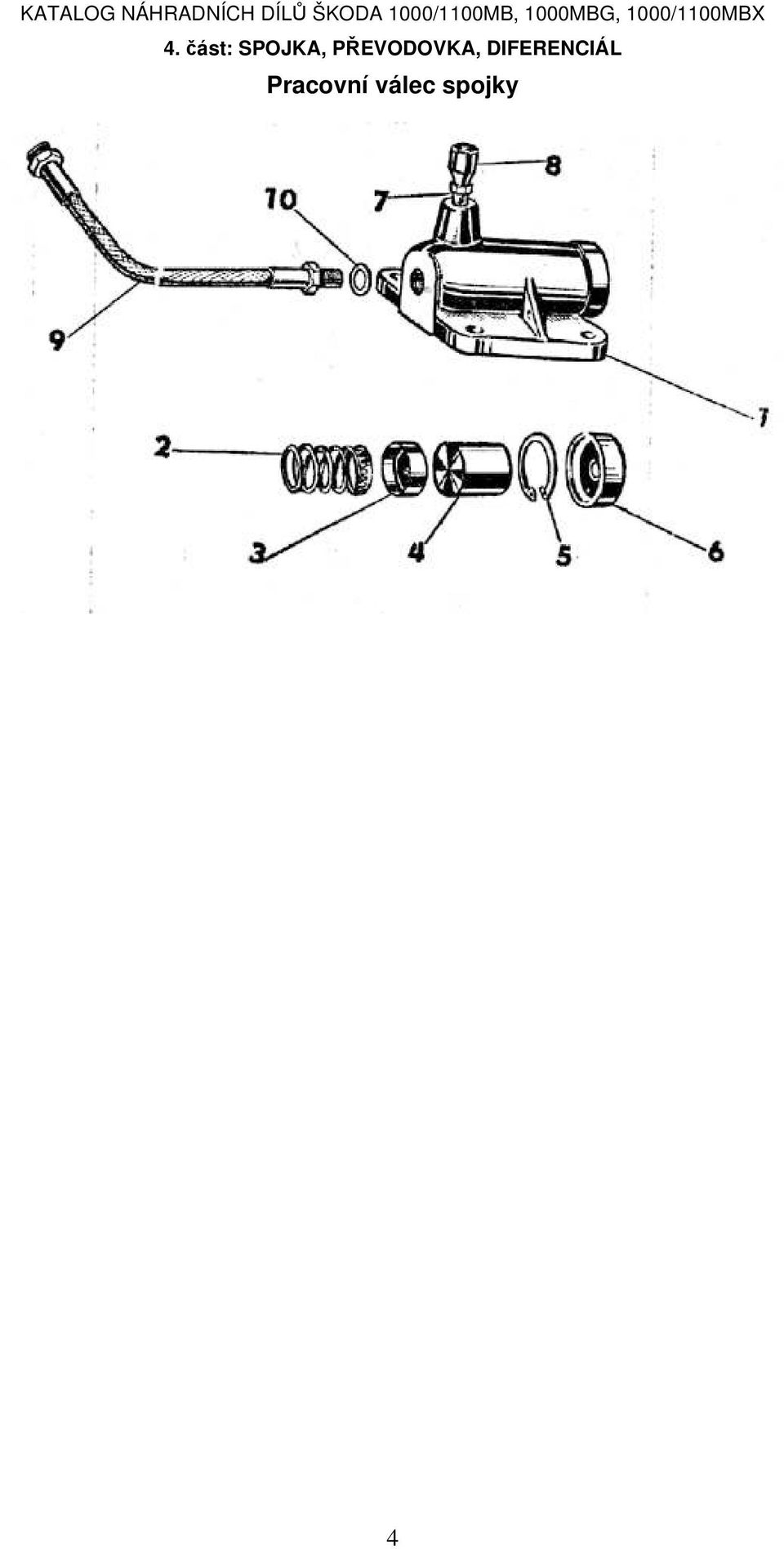

4 Pracovní válec spojky 4

5 Pracovní válec spojky Pracovní válec Ø Pružina s podložkou do 11. série Pružina s podložkou od 12. série Manžeta do 11. série Manžeta od 12. série Píst x1 ČSN Pojistný kroužek Prachovka Odvzdušňovací šroub Pryžová čepička Spojková hadice x14 ČSN Těsnicí kroužek

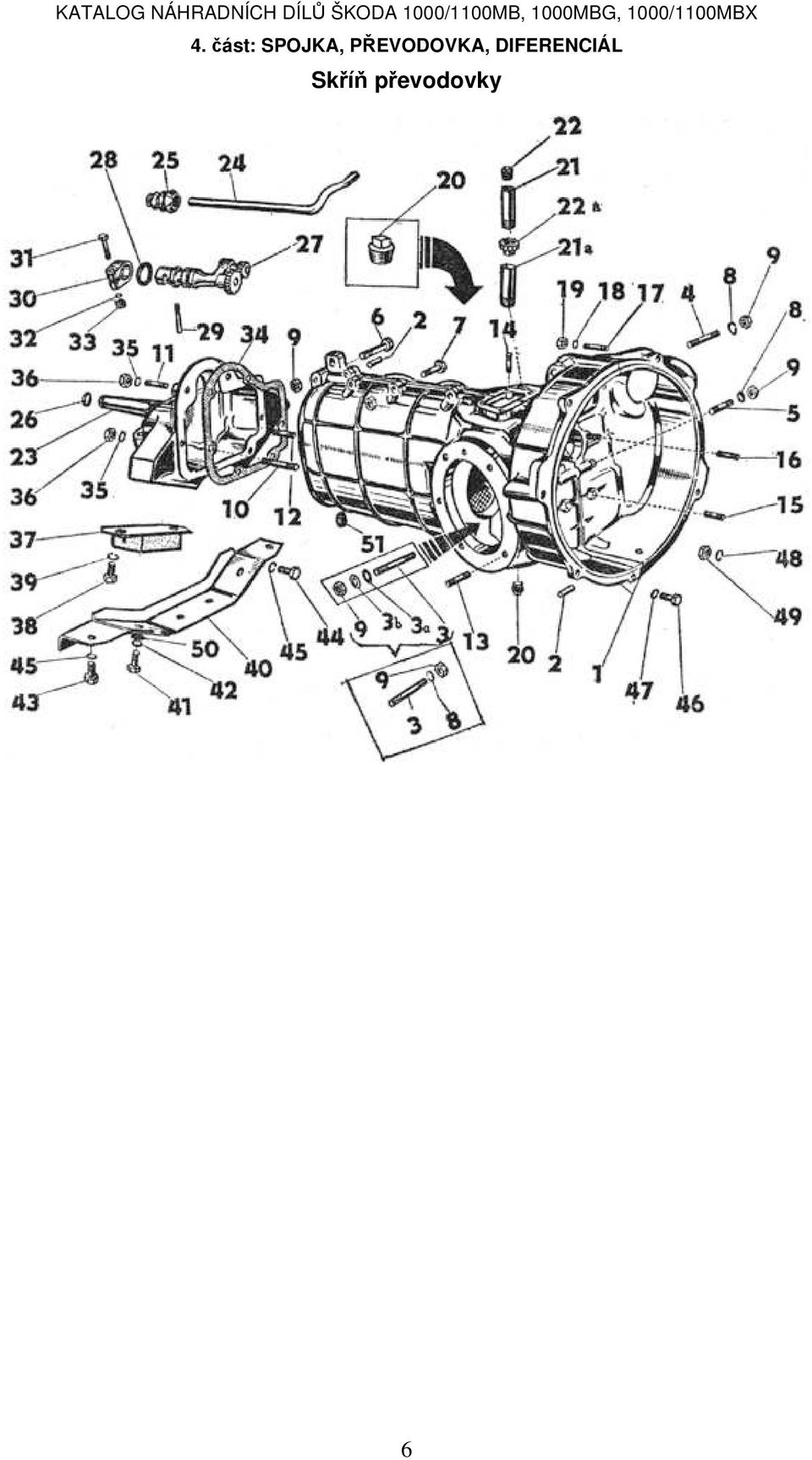

6 Skříň převodovky 6

7 Skříň převodovky Úplná skříň převodovky x20 ČSN Kolík M8Sp2x85 Závrtný šroub ČSN a. 8x2 ČSN Pryžový kroužek od 12. série b. 8.4 ČSN Podložka od 12. série M8Sp2x52 ČSN M8Sp2x25 ČSN Závrtný šroub Závrtný šroub M8x60 ČSN Šroub se šestihrannou hlavou M8x35 ČSN Šroub se šestihrannou hlavou M8x45 ČSN Šroub se šestihrannou hlavou ČSN Podložka (do 11. série platí 3 kusy) M8 ČSN Matice šestihranná M8 Sp 2x55 Závrtný šroub předního víka ČSN M8 Sp 2x20 Závrtný šroub předního víka ČSN M8 Sp 2x28 Závrtný šroub víka ložiska ČSN M8 Sp 2x20 Závrtný šroub víka zadní nápravy ČSN Závrtný šroub do 17. série M6x14 ČSN Závrtný šroub od 18. série Závrtný šroub do 17. série M6x14 ČSN Závrtný šroub od 18. série Závrtný šroub vedení vysouvací objímky M10 Sp 2x22 Závrtný šroub spouštěče ČSN ,2 ČSN Pružná podložka M10 ČSN Matice šestihranná M22x Kuželová zátka Plnicí hrdlo pro olej do 11. série a Plnicí hrdlo pro olej od 12. série Kuželová zátka M 22x1,5 do 11. série a Zátka plnicího hrdla (polyethylen) od 12. série

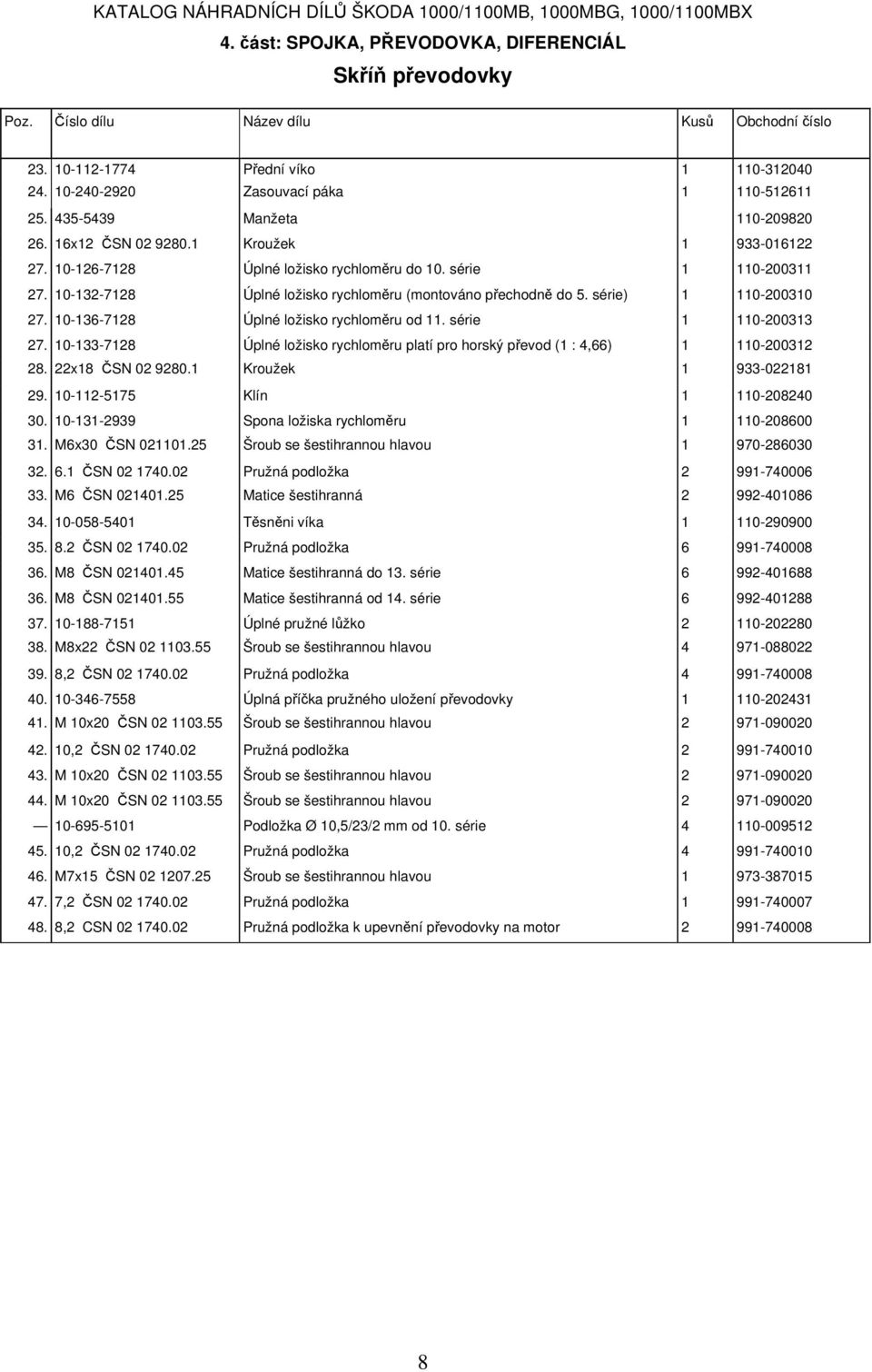

8 Skříň převodovky Přední víko Zasouvací páka Manžeta x12 ČSN Kroužek Úplné ložisko rychloměru do 10. série Úplné ložisko rychloměru (montováno přechodně do 5. série) Úplné ložisko rychloměru od 11. série Úplné ložisko rychloměru platí pro horský převod (1 : 4,66) x18 ČSN Kroužek Klín Spona ložiska rychloměru M6x30 ČSN Šroub se šestihrannou hlavou ČSN Pružná podložka M6 ČSN Matice šestihranná Těsněni víka ČSN Pružná podložka M8 ČSN Matice šestihranná do 13. série M8 ČSN Matice šestihranná od 14. série Úplné pružné lůžko M8x22 ČSN Šroub se šestihrannou hlavou ,2 ČSN Pružná podložka Úplná příčka pružného uložení převodovky M 10x20 ČSN Šroub se šestihrannou hlavou ,2 ČSN Pružná podložka M 10x20 ČSN Šroub se šestihrannou hlavou M 10x20 ČSN Šroub se šestihrannou hlavou Podložka Ø 10,5/23/2 mm od 10. série ,2 ČSN Pružná podložka M7x15 ČSN Šroub se šestihrannou hlavou ,2 ČSN Pružná podložka ,2 CSN Pružná podložka k upevnění převodovky na motor

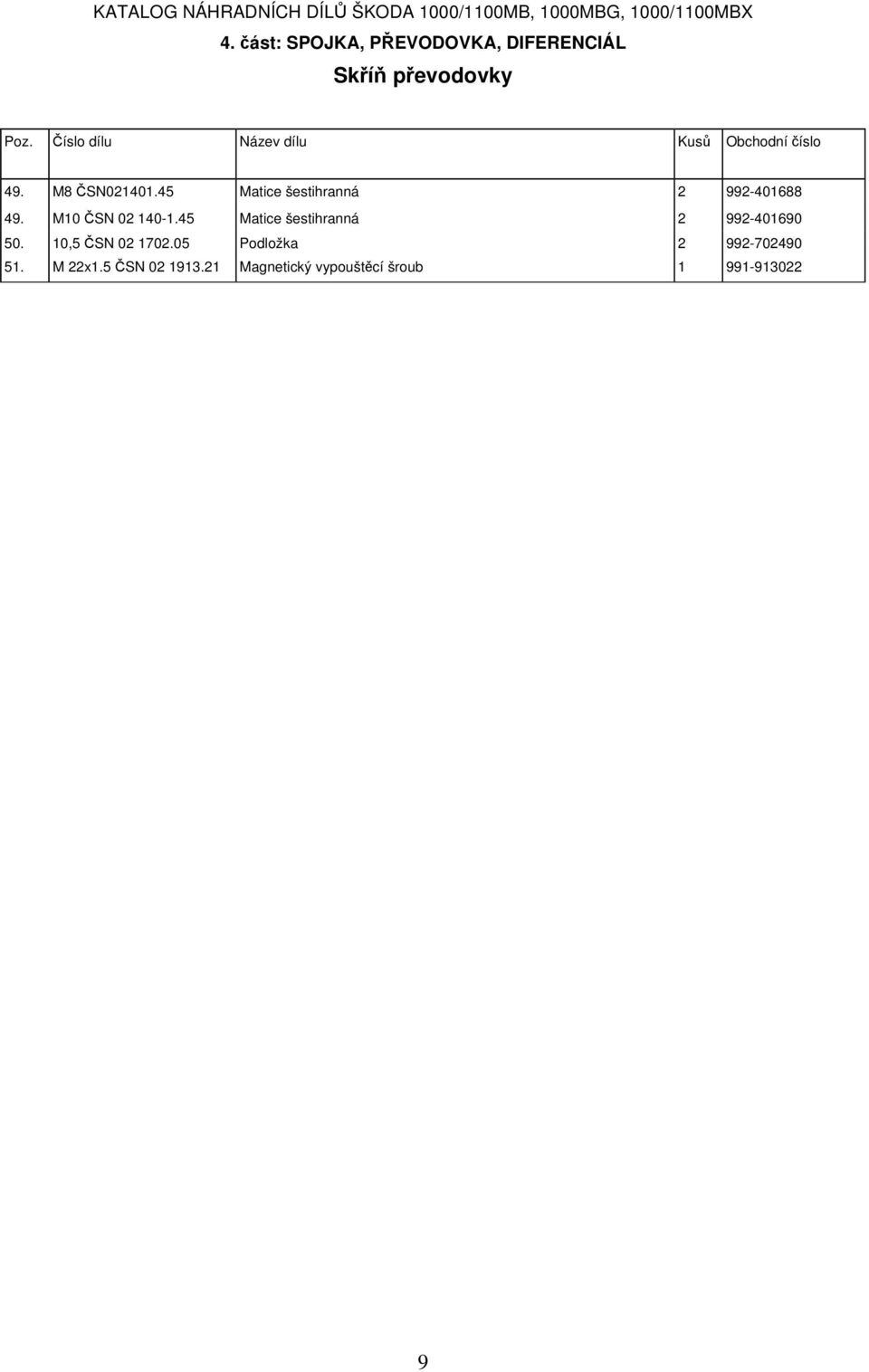

9 Skříň převodovky 49. M8 ČSN Matice šestihranná M10 ČSN Matice šestihranná ,5 ČSN Podložka M 22x1.5 ČSN Magnetický vypouštěcí šroub

10 Zasouvací ústrojí 10

11 Zasouvací ústrojí Zasouvací tyč 1. a 2. rychlosti Zasouvací tyč 3. a 4. rychlosti Zasouvací tyč zpětného chodu Zasouvací vidlice 1. a 2. rychlosti Zasouvací vidlice 3. a 4. rychlosti Zasouvací vidlice zpětného chodu Pojistný kroužek x1 ČSN Pojistný kroužek M7x22 ČSN Šroub se šestihrannou hlavou Pojišťovací podložka Pojišťovací čípek Pojišťovací čípek Stavěcí šroub C Pouzdro vedení ocelových kuliček /8 II. ČSN Kulička Pružina kuličky do 3. série (od 4. do 6. série 2 kusy) Pružina kuličky od 9. série (od 6. do 8. série 2 kusy) Víčko tlačných pružin Těsněni víčka M6x18 ČSN Šestihranný šroub ,1 ČSN Pružná podložka Pružina pro aretaci od 9. série (od 4. do 8. série 1 kus)

12 Hnací hřídel, hřídel spojky, ozubená kola 12

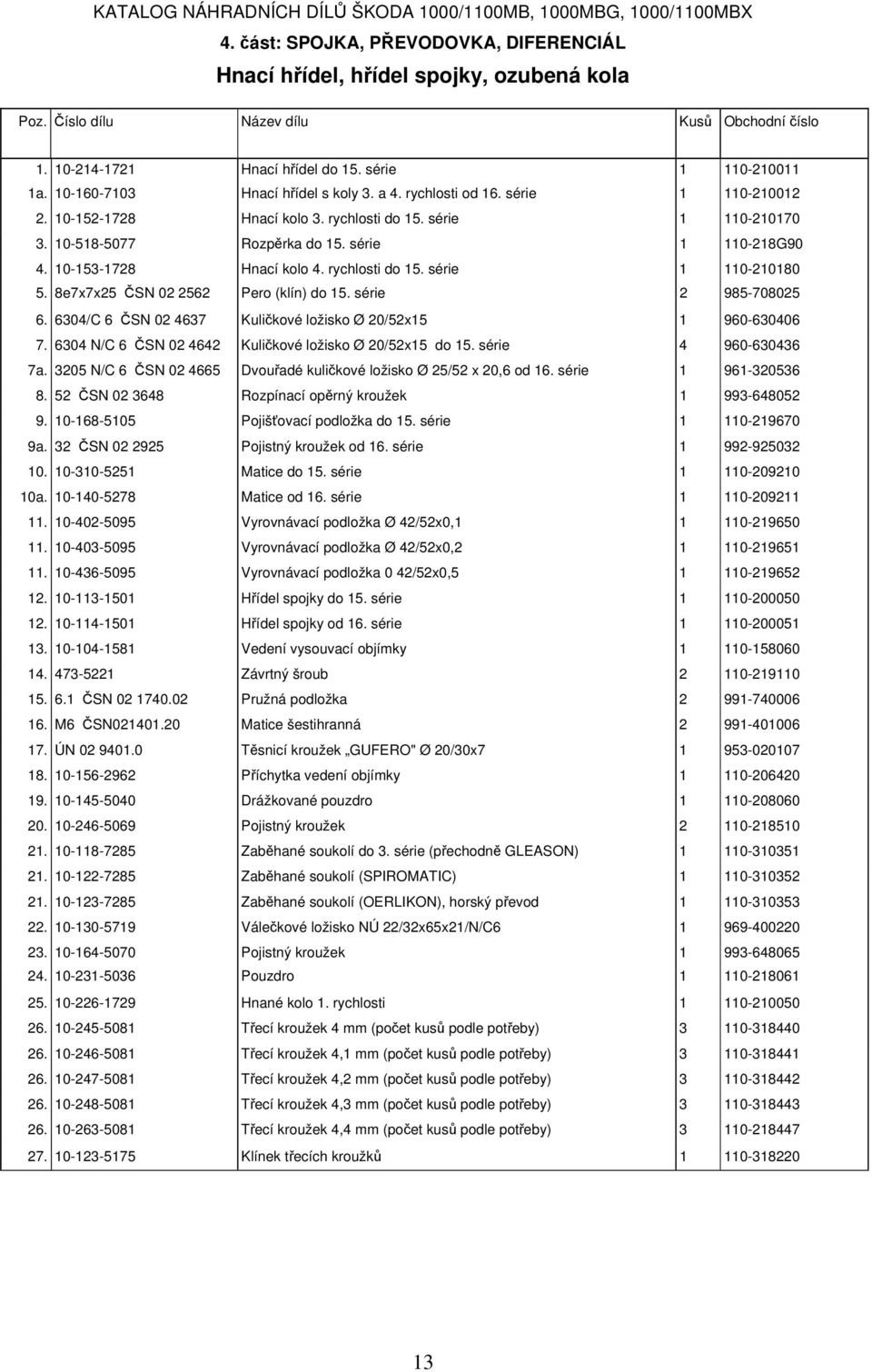

13 Hnací hřídel, hřídel spojky, ozubená kola Hnací hřídel do 15. série a Hnací hřídel s koly 3. a 4. rychlosti od 16. série Hnací kolo 3. rychlosti do 15. série Rozpěrka do 15. série G Hnací kolo 4. rychlosti do 15. série e7x7x25 ČSN Pero (klín) do 15. série /C 6 ČSN Kuličkové ložisko Ø 20/52x N/C 6 ČSN Kuličkové ložisko Ø 20/52x15 do 15. série a N/C 6 ČSN Dvouřadé kuličkové ložisko Ø 25/52 x 20,6 od 16. série ČSN Rozpínací opěrný kroužek Pojišťovací podložka do 15. série a. 32 ČSN Pojistný kroužek od 16. série Matice do 15. série a Matice od 16. série Vyrovnávací podložka Ø 42/52x0, Vyrovnávací podložka Ø 42/52x0, Vyrovnávací podložka 0 42/52x0, Hřídel spojky do 15. série Hřídel spojky od 16. série Vedení vysouvací objímky Závrtný šroub ČSN Pružná podložka M6 ČSN Matice šestihranná ÚN Těsnicí kroužek GUFERO" Ø 20/30x Příchytka vedení objímky Drážkované pouzdro Pojistný kroužek Zaběhané soukolí do 3. série (přechodně GLEASON) Zaběhané soukolí (SPIROMATIC) Zaběhané soukolí (OERLIKON), horský převod Válečkové ložisko NÚ 22/32x65x21/N/C Pojistný kroužek Pouzdro Hnané kolo 1. rychlosti Třecí kroužek 4 mm (počet kusů podle potřeby) Třecí kroužek 4,1 mm (počet kusů podle potřeby) Třecí kroužek 4,2 mm (počet kusů podle potřeby) Třecí kroužek 4,3 mm (počet kusů podle potřeby) Třecí kroužek 4,4 mm (počet kusů podle potřeby) Klínek třecích kroužků

14 Hnací hřídel, hřídel spojky, ozubená kola Úplný synchronní kroužek Úplná synchronní spojka 1. a 2. rychlosti Jádro synchronní spojky Přesuvný závěr spojky Pružina západky do 3. série Pružina západky od 4. série /4" II. ČSN Kulička Kolo 2. rychlosti Pouzdro kola 2. a 3. rychlosti Kolo 3. rychlosti Klínek třecích kroužků Úplná synchronní spojka 3. a 4. rychlosti Jádro synchronní s^ojky Objímka Třecí kroužek Pouzdro kola 4. rychlosti Úplné hnané kolo 4. rychlosti Dvouřadové kuličkové ložisko Pojišťovací podložka Matice Úplné hnací kolečko rychloměru do 10. série Úplné hnací kolečko rychloměru (montováno přechodně do 5. série) Úplné hnací kolečko rychloměru od 11. série Úplné hnací kolečko rychloměru (pro horsky převod) Vyrovnávací podložka 0,5 mm Vyrovnávací podložka 0,3 mm (počet kusů podle potřeby) Vyrovnávací podložka 0,2 mm (počet kusů podle potřeby) Vyrovnávací podložka 0,14 mm (počet kusů podle potřeby) Víko ložiska M8 Sp2x28 ČSN Závrtný šroub ,2 ČSN Pružná podložka M8 ČSN Matice šestihranná Úplné kolo zpětného chodu s pouzdrem Pouzdro kola zpětného chodu (do čísla motoru 12000) Pouzdro kola zpětného chodu (od čísla motoru 12001) Čep kola zpětného chodu M8x28 ČSN Stavěcí šroub M8 ČSN Matice šestihranná

15 Elektromagnetický spouštěč 15

16 Elektromagnetický spouštěč Spouštěč motoru 12 V 0,8 HP M10 Sp 2x22 Závrtný šroub ČSN ,2 ČSN Pružná podložka M10 ČSN Matice šestihranná

17 Náhradní díly spouštěče 17

18 Náhradní díly spouštěče Spouštěč motoru Ložisko M 6x16 ČSN Šroub se šestihrannou hlavou ČSN Pojistný kroužek Čep ,1 ČSN Pružná podložka Břemenové víko kompl Kryt Distanční kroužek Podložka Pojistný kroužek Ložisko Volnoběžka Pružina Podložka Kontakt Těsnění Komutátorové víko Propojovací pasek Rotor(do V/1967) Rotor (od Vl/1967) Podložka Podložka Podložka Pružina Stator Pero Svorník Uhlík Kryt Spínač kompletní

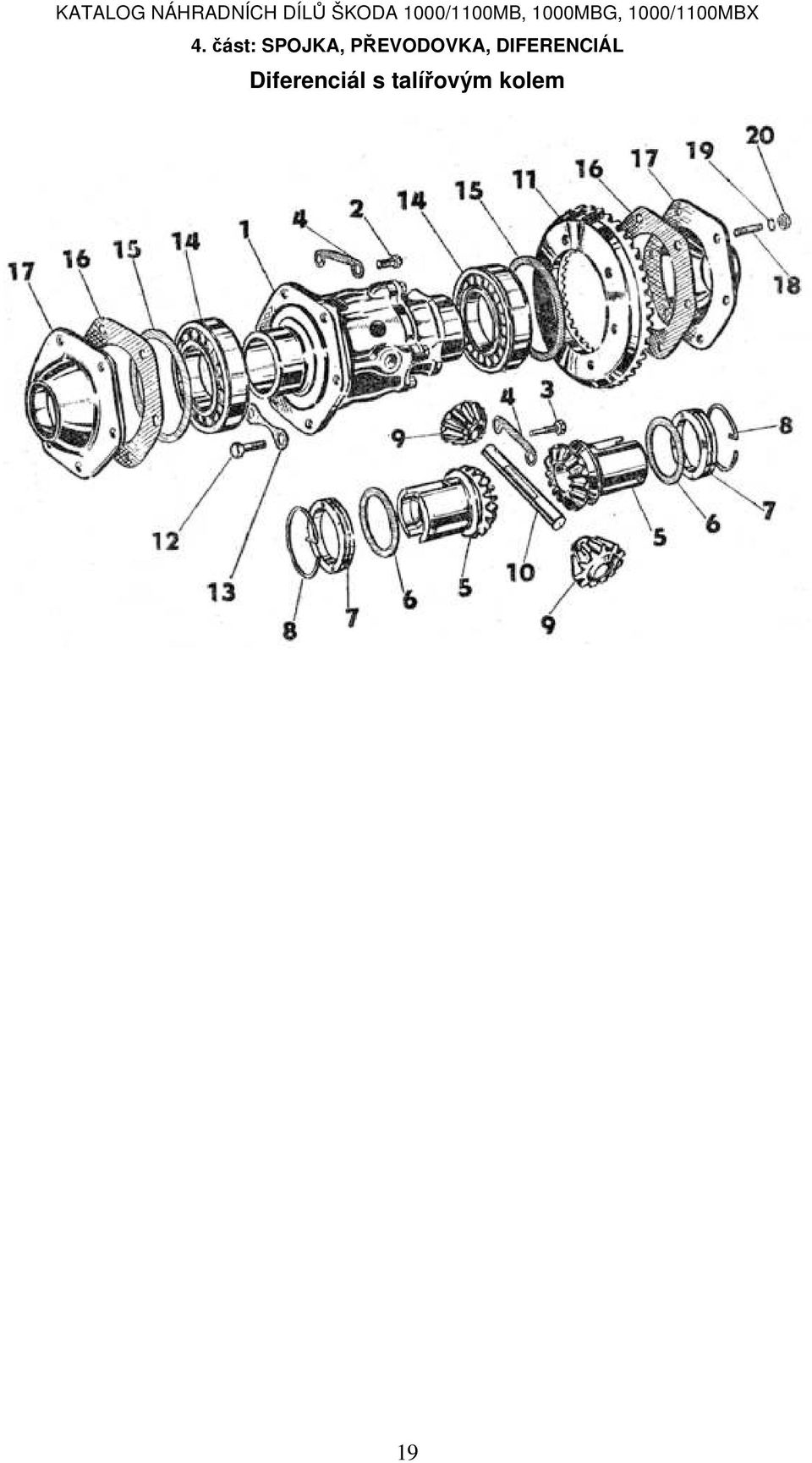

19 Diferenciál s talířovým kolem 19

20 Diferenciál s talířovým kolem Úplná skříň diferenciálu M 8x20 ČSN Šroub (do 9. série) M 8x20 ČSN Šroub (od 10. série) Šroub skříně diferenciálu Podložka do 3. série Podložka od 4. série Planetové kolo (17. zubů) do 4. série Planetové kolo (16. zubů) od 4. série (březen 1965) Třecí kroužek 0 60/70 x 2,4 mm Třecí kroužek 0 60/70x2,3 mm Třecí kroužek 2,2 mm (počet kusů podle potřeby) Třecí kroužek 2,1 mm (počet kusů podle potřeby) Třecí kroužek 2,0 mm (počet kusů podle potřeby) Třecí kroužek 1,9 mm (počet kusů podle potřeby) Třecí kroužek 1,8 mm (počet kusů podle potřeby) Zděřový kroužek Pojišťovací kroužek Satelit diferenciálu (11. zubů) do 4. série Satelit diferenciálu (10. zubů) od 4. série (březen 1965) Čep satelitu Zaběhané soukolí do 3. série (přechodně GLEASON) Zaběhané soukolí (SPIROMATIC) Zaběhané soukolí (OERLIKON, horský převod) Šroub talířového kola Pojišťovací podložka Kuželíkové ložisko P AX/C Vyrovnávací podložka 0,08 mm (počet kusů podle potřeby) Vyrovnávací podložka 0,14 mm (počet kusů podle potřeby) Vyrovnávací podložka 0,3 mm (počet kusů podle potřeby) Vyrovnávací podložka 0,5 mm (počet kusů podle potřeby) Těsněni víka Víko ložiska skříně M8Sp2x28 Závrtný šroub ČSN ,2 ČSN Pružná podložka M8 ČSN Matice šestihranná do 11. série M8 ČSN Matice šestihranná od 12. série
