1 ČESKÁ TECHNICKÁ NORMA Únor 2008 Přenosné hasicí přístroje ČSN EN 3-7+A1 Část 7: Vlastnosti, požadavky na hasící schopnost a zkušební objekty Předmět normy Tato evropská norma stanoví: - vlastnosti přenosných hasicích přístrojů, - požadavky na hasicí schopnost, - zkušební metody.

2 části 1 až 5 ZRUŠENY část 6 bude nahrazena normou EN 3-10 Tato evropská norma stanoví: - názvy přenosných hasicích přístrojů, - jejich doby činnosti, - zbytkové náplně, - zkoušky hasicí schopnosti.

3 Definice ČSN EN 3-7 Přenosné hasící přístroje Hasicí přístroj Technický prostředek obsahující hasivo, které může být vytlačováno vnitřním přetlakem a nasměrováno do ohniska požáru. Tímto přetlakem může být buď akumulovaný přetlak, nebo přetlak vytvořený uvolněním pomocného plynu. Přenosný hasicí přístroj Hasicí přístroj, který může být přenášen nebo obsluhován ručně. V provozuschopném stavu nesmí vážit více než 20 kg. Hasivo Směs látek, která se nachází v hasicím přístroji a která při uvedení přístroje do činnosti má hasicí účinek. Doba činnosti Doba, během níž se bez přerušení při zcela otevřeném ventilu vypouští hasivo, nehledě na zbytkový výtlačný plyn.

4

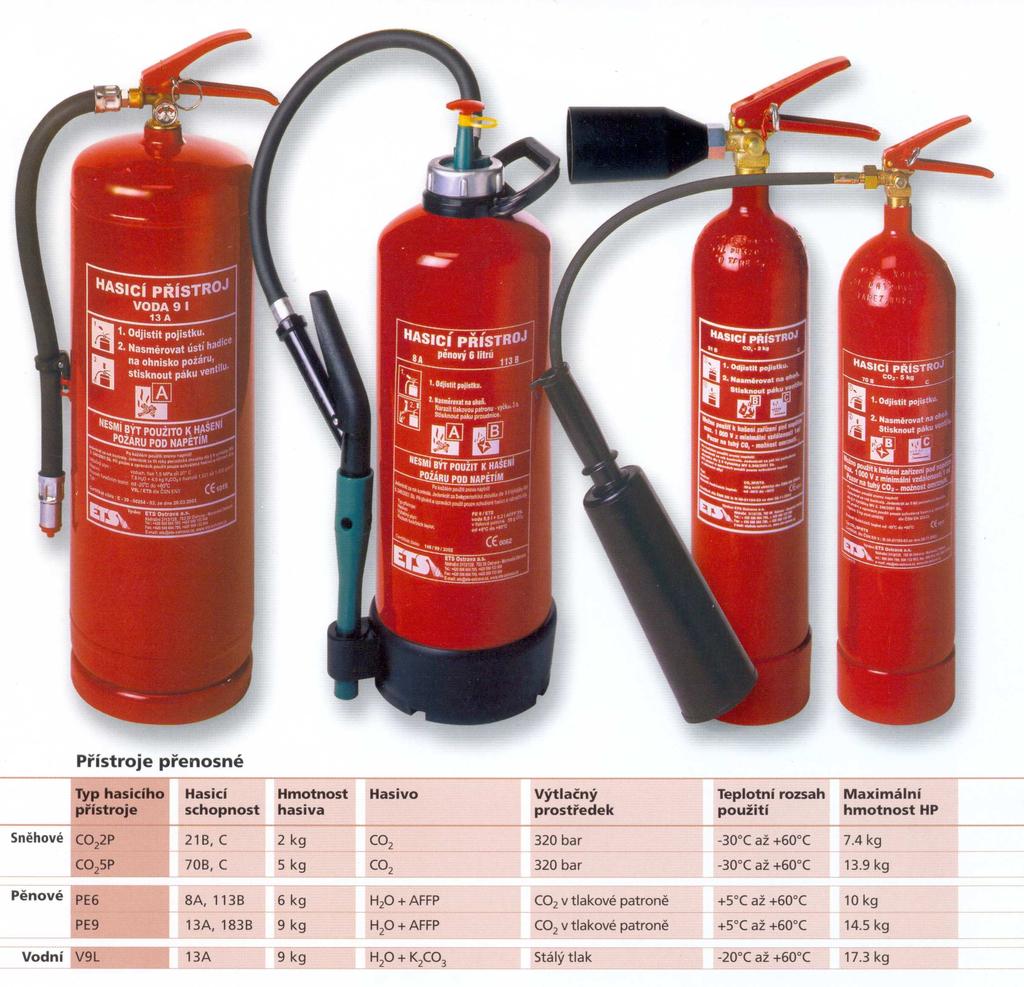

5

6

7 Příklad popisu hasicího přístroje 1. etiketa, typ a množství náplně, hasicí schopnost 2. návod, piktogramy 3. nebezpečí a rizika 4. plnění, kontroly, náhradní díly, údaje o hasivu, schválení, výtlačný plyn, výrobní typ, provozní teploty 5. výrobce

8 Názvy hasicích přístrojů ČSN EN 3-7 Přenosné hasící přístroje Hasicí přístroje se nazývají podle hasiva, které obsahují. V současné době se rozlišují: - vodní hasicí přístroje - pěnové hasicí přístroje - práškové hasicí přístroje - hasicí přístroje CO 2 (sněhové) - halonové hasicí přístroje - přístroje s čistým hasivem.

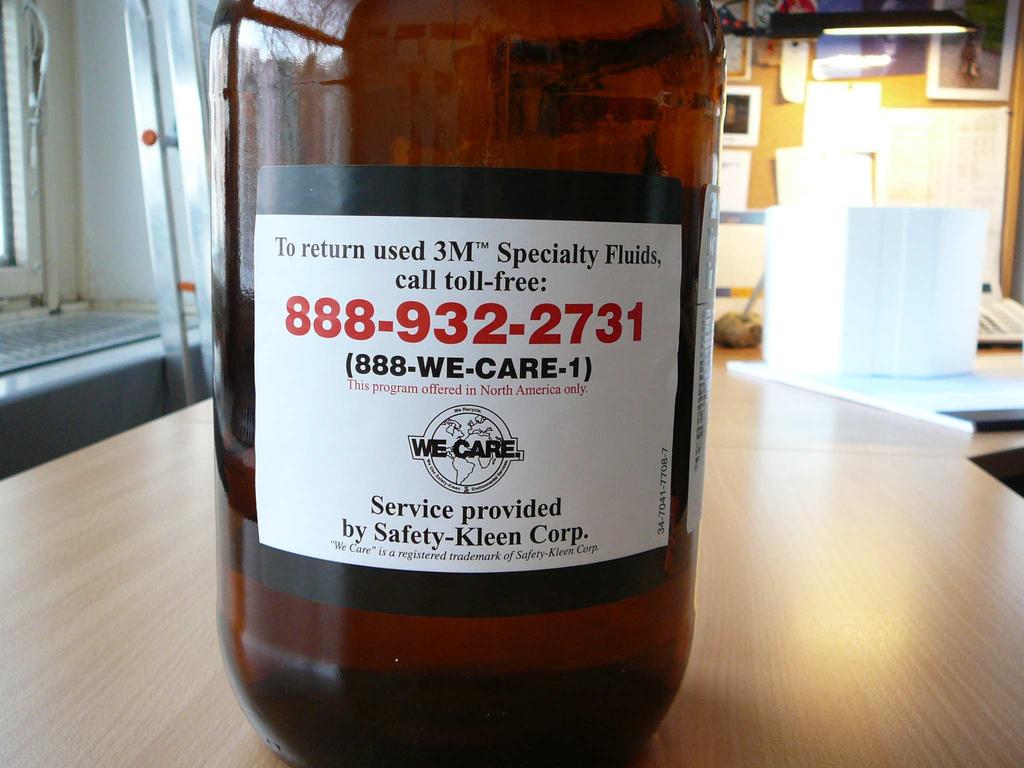

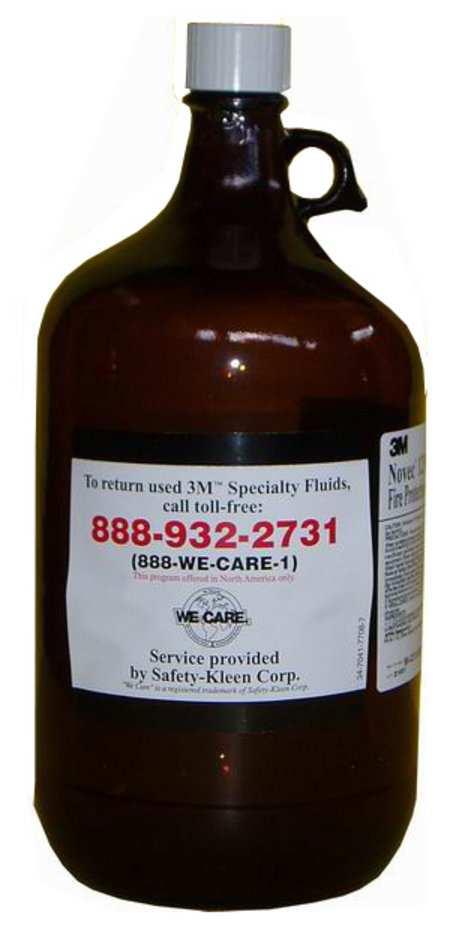

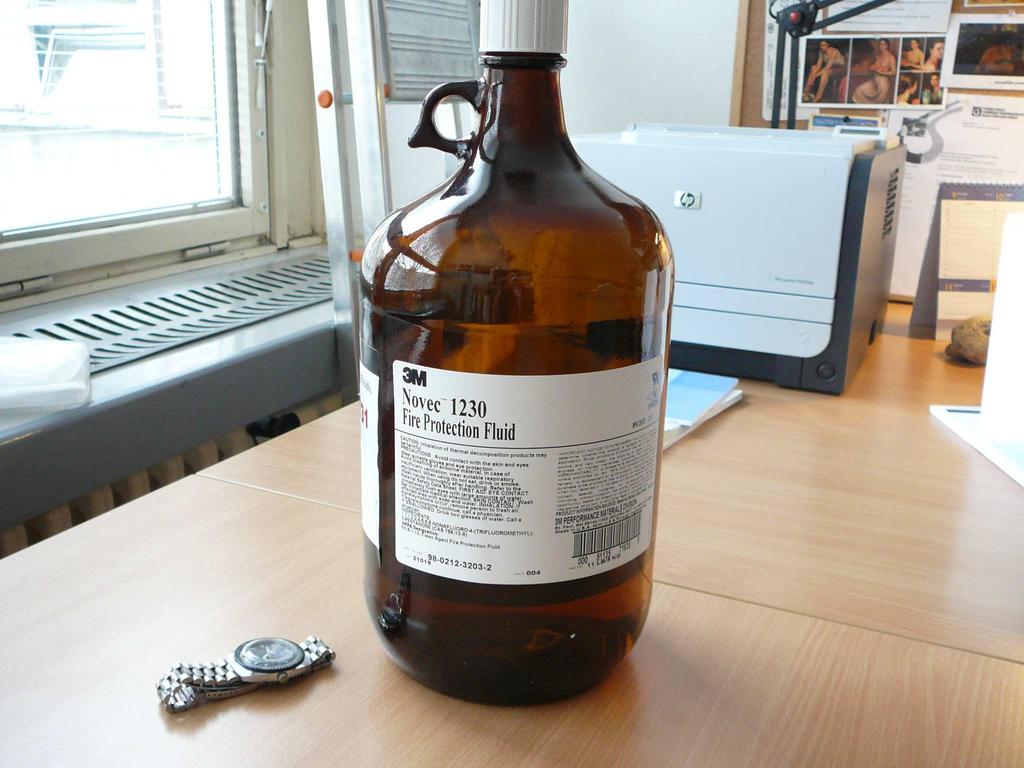

9 Hasiva kapalná Novec 1230 Výrobce: firma 3M Patří do skupiny čistých hasiv. Jedná se o kapalinu, tzv. fluorovaný keton.

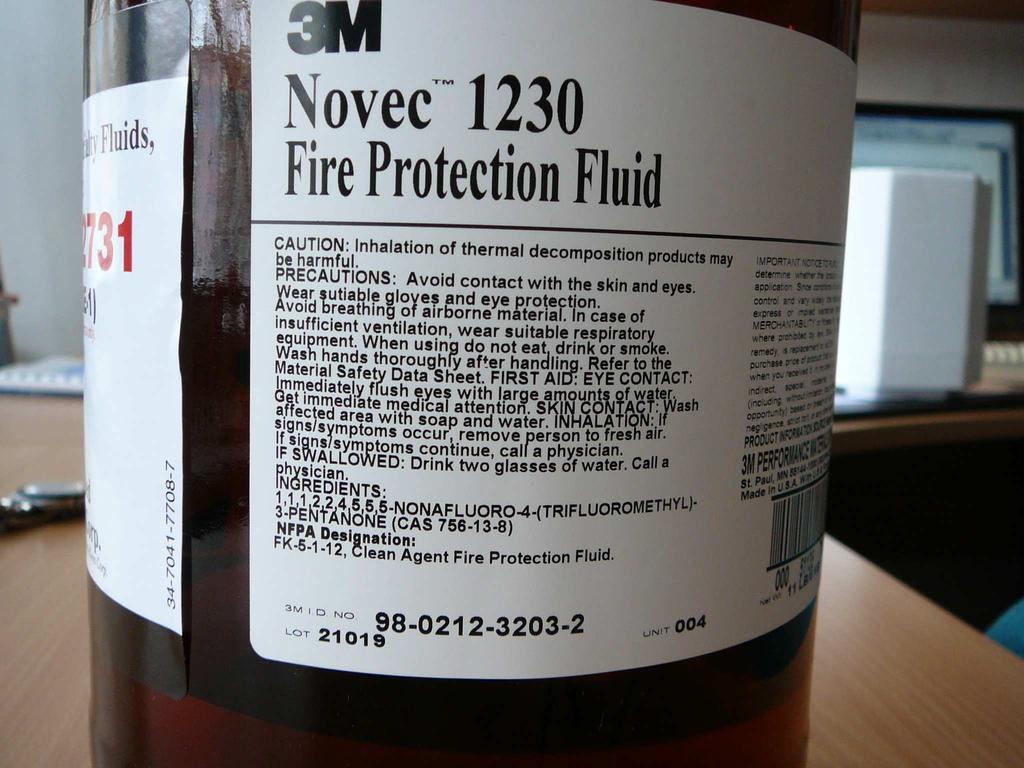

10 Hasiva kapalná Novec 1230

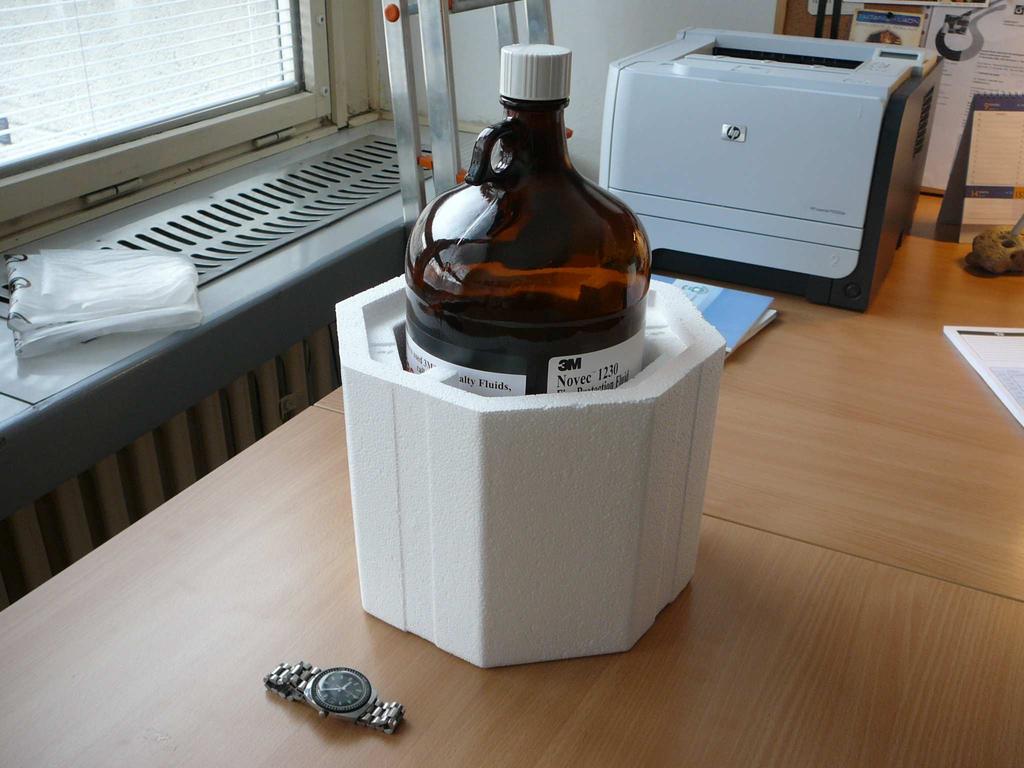

11 Hasiva kapalná Novec 1230

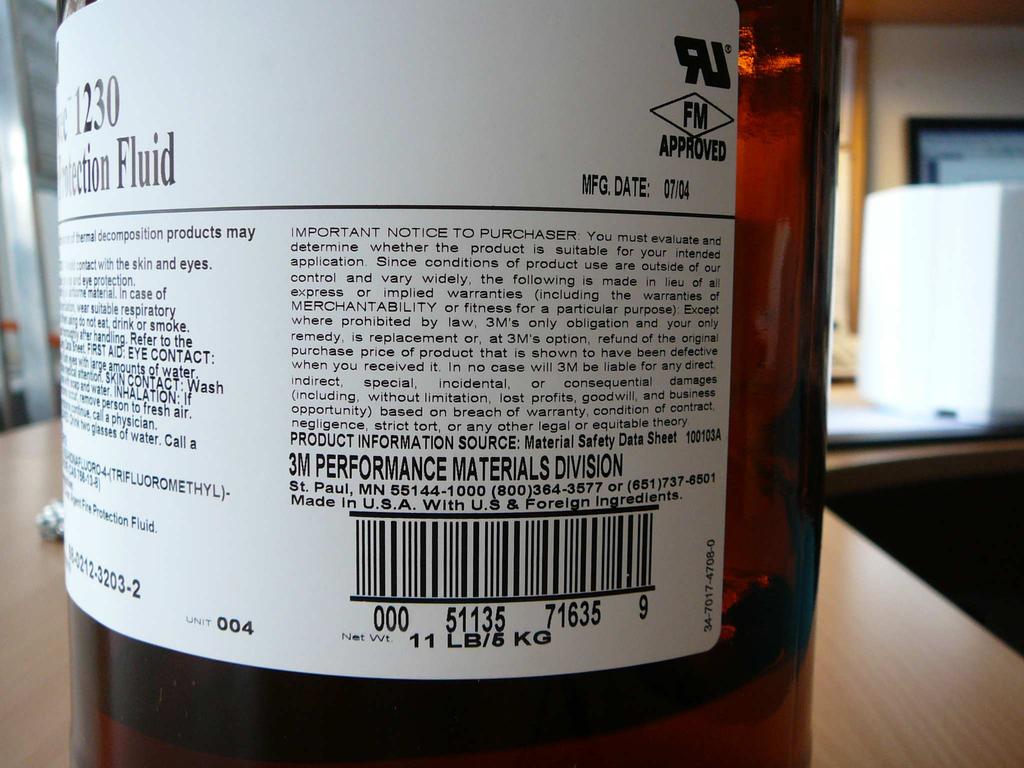

12 Hasiva kapalná Novec 1230

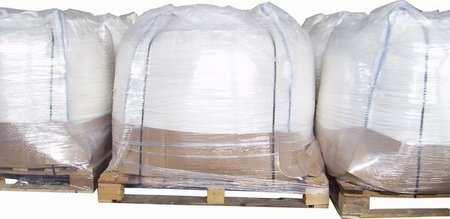

13 Hasiva prášková Centrimax ABC 40 Monnex Vyrábí: firma Kerr firefighting chemicals. Jemný prášek žluté barvy s účinnou složkou směsi dihydrogenfosforečnanu amonného a síranu amonného s hydrofobní úpravou na bázi silikonů. Použití pro třídy požárů A, B a C.

14 Hasiva plynná Čisté hasivo FE-36 Hasivo FE-36 patří mezi jedny z nejlepších hasicích prostředků z hlediska vlivu na životní prostředí a lidský organismus. Jedná se o prostředek nekorozívní, nevodivý, bez reziduí, s nulovým potencionálem působení na ozónovou vrstvu (ODP=0), ekologicky a toxicky nezávadné. Hasivo je vhodnou náhradou za ekologicky závadná a zakázaná halonová hasiva (Halon 1211, 1301), za zakázané hasivo FM100 a nahrazuje i omezené hasivo Halotron I z hlediska toxikologie a povoleného vyššího množství použité koncentrace hašení.

15 Hasiva vodní a pěnové Vodní hasicí přístroje obsahují směs vody s potaší (K 2 CO 3 ), aby byla zajištěna mrazuvzdornost. Pěnové hasící přístroje jsou naplněny speciálním pěnidlem PYROCOOL AR s chladícím účinkem nebo pěnidlem AFFF LightWater.

16 Třída požáru ČSN EN 2 Hořící látky Požáry pevných látek, zejména organického původu, jejichž hoření je obvykle doprovázeno žhnutím. Požáry kapalin nebo látek přecházejících do kapalného skupenství. Požáry plynů. Požáry kovů. Požáry látek třídy A, B, C nebo D při současně zapojeném elektrickém proudu do 110 kv F Požáry rostlinných nebo živočišných olejů a tuků používaných na (v) kuchyňských spotřebičích.

17 Třídy požáru E dle ČSN EN 2 Na starších hasících přístrojích byla ještě vyznačena třída požáru E. symbolizována bleskem, která představovala možnost hašení požárů elektrických zařízeni pod napětím, takto označeným hasicím přístrojem. V souvislostí s harmonizací norem bylo od této praxe upuštěno a na každém hasícím přístroji je uvedeno v textu u návodu k obsluze zda se přístroj smí nebo nesmí použít k hašení elektrických zařízeni pod napětím a za jakých podmínek. Je tedy nutné před použitím provést kontrolu druhu hasícího přístroje a případně zajistit odpojení elektrické energie, aby nedošlo k úrazu elektrickým proudem.

18 Počet hasících přístrojů Přenosné hasicí přístroje jsou určeny k prvotnímu zásahu (tzn. ve fázi rozhořívání požáru). Počet přenosných hasicích přístrojů n r v požárním úseku (pokud nejsou stanoveny v navazujících normách přímo) se určí výpočtem v závislosti na: - celkové půdorysné ploše PÚ, - součiniteli určujícího rychlost odhoříváni, - součinitelem zahrnujícího vliv samočinného stabilního zařízení c 3.

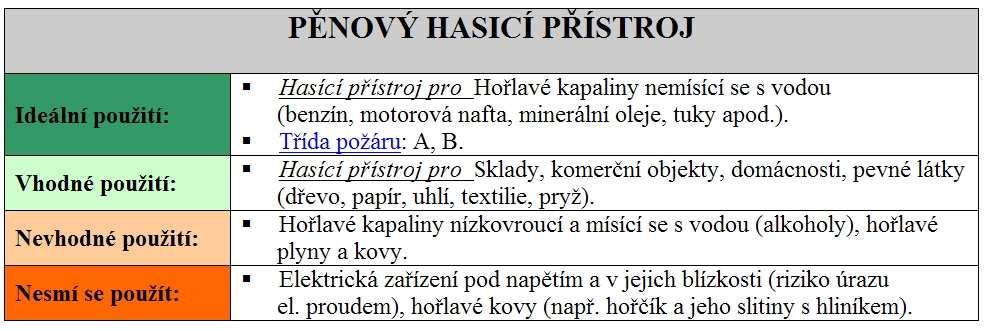

19 Použití hasicích přístrojů pro různé hořlavé látky a rozdílnou třídu požárů

20 Použití hasicích přístrojů pro různé hořlavé látky a rozdílnou třídu požárů

21 Použití hasicích přístrojů pro různé hořlavé látky a rozdílnou třídu požárů

22 Použití hasicích přístrojů pro různé hořlavé látky a rozdílnou třídu požárů

23 Zvláštní požadavky Přerušení proudu hasiva Hasicí přístroje musí být vybaveny samočinně se uzavírajícím ventilem k občasnému přerušení proudu hasiva. Pracovní poloha Hasicí přístroje musí být možné uvádět do činnosti bez převracení. Ovládací prvky musí být umístěny buď všechny na horníčásti hasicího přístroje, nebo zčásti na horníčásti hasicího přístroje a zčásti na konci hadice. Hadice s hubicí Všechny hasicí přístroje s hmotností náplně hasiva vyšší než 3 kg, resp. s objemem hasiva větším než 3 litry musí být vybaveny hadicí s hubicí. Délka ohebné části hadice musí být nejméně 400 mm.

24 Zvláštní požadavky Výtlačný plyn Smějí se používat pouze tyto výtlačné plyny: - Vzduch - Argon - Oxid uhličitý - Helium - Dusík Do výtlačného plynu se mohou přidat indikátory pro snazší zjišťování netěsností. Jejich obsah však nesmí převýšit 3 % hmotnostního obsahu výtlačného plynu.

25 Minimální doba činnosti Doba činnosti hasicího přístroje musí být delší nebo rovna příslušné hodnotě uvedené v tabulce. Množství náplně hasiva (X) [kg] nebo [litry] X 3 3 < X 6 6 < X 1O 10 < X Minimální doba činnosti [s]

26 Zkoušky hasicí schopnosti Hasicí přístroj splňuje požadavky, jestliže jsou uhašeny 2 ze série zkušebních objektů. Série je ukončena po 3 zkouškách, nebo když oba první zkušební objekty jsou uhašeny nebo neuhašeny. Zkušební objekty: - pro třídu požáru A musí být provedeny podle Přílohy I, kap pro třídu požáru B musí být provedeny podle Přílohy I, kap pro třídu požáru F musí být provedeny podle Přílohy L - pro požáry polárních rozpouštědel musí být provedeny podle Přílohy M

27 Zkušební objekty Třída požárů A Dřevěné hranoly poskládané na kovovém stojanu 250 mm vysokém, 900 mm širokém a o délce, která odpovídá délce zkušebního objektu. Kovový stojan musí být vyroben z ocelových úhelníků 50 x 50 x 5 mm podle ISO Dřevěné hranoly jsou vyrobeny z borovice (pinus silvestris) o vlhkosti 10 % až 15 %. Musí mít řezaný povrch a čtvercový průřez o straně 39 ±2 mm. Měrná hmotnost dřeva musí být od 0,40 kg/dm 3 do 0,65 kg/dm 3. Hranoly se poskládají ve 14 vrstvách na kovový stojan. Mezery mezi dřevěnými hranoly v každé vrstvě musí být rovnoměrné, a sice 60 mm. Hranoly uložené na šířku zkušebního objektu (vrstvy č. 2, 4, 6, 8, 10, 12 a 14) musí mít délku (500 ±10) mm.

28 Zkušební objekty Třída požárů A Zkušební objekt čelní pohled Dřevěné hranoly Kovový stojan Zapalovací vana

29 Zkušební objekty Třída požárů A Zkušební objekt boční pohled

30 Zkušební objekty Třída požárů A Zkušební objekty nad 27 A se sestaví ze zkušebních objektů menších velikostí (zkušební objekty, rámy a vany) odpovídající tabulce. Konce podélných hranolů se musí dotýkat. Zkušební objekt větší než 55 A není přípustný. Označení zkušebního objektu 5 A 8 A 13 A 21 A 27 A 34 A 43 A 55 A Provedení zkušebního objektu 5 A 8 A 13 A 21 A 27 A 21 A + 13 A 8 A + 27 A + 8 A 21 A + 13 A + 21 A

31 Hasicí schopnost a zkušební objekty Každý zkušební objekt je označen číslicí a písmenem A. Číslice v označení zkušebního objektu znamená: - délku zkušebního objektu v decimetrech, tzn. délku dřevěných hranolů uložených podél zkušebního objektu; - počet dřevěných hranolů pro jednu vrstvu dlouhých 500 mm, uložených na šířku zkušebního objektu. Označení zkušebního objektu 5 A 8 A 13 A 21 A 27 A 34 A 43 A 55 A Počet dřevěných hranolů o délce 500 mm pro každou příčnou vrstvu Délka zkušebního objektu [m] 0,5 0,8 1,3 2,1 2,7 3,4 4,3 5,5

32 Zkušební podmínky Třída požárů A Zkušební objekt musí být postaven ve zkušební místnosti a musí být chráněn před průvanem. Zkušební místnost musí mít takové rozměry, aby nebyl omezován přirozený rozvoj ohně nebo jeho efektivní uhašení. Zapalovací vana musí být široká 600 mm a hluboká 100 mm. Délka zapalovací vany musí být o 100 mm větší než je délka zkušebního objektu. V případě, že se pro konstrukci zkušebních objektů použije více stojanů, je zvýšení celkové délky zkušebních van o 200 mm až 300 mm přípustné.

33 Zkušební podmínky Třída požárů A Zapalovací vana se zasune souměrně pod dřevěné hranoly, které tvoří zkušební objekt. Zapalovací vana se naplní vodou do hloubky 30 mm. Přileje se heptan o stejné jakosti jako pro třídu požáru B, v množství dostatečném pro zajištění doby hoření 2 min 30 s. Heptan se zapálí. Dvě minuty po vzplanutí se vana zpod dřevěných hranolů vytáhne. Dřevěné hranoly se poté nechají hořet po dobu dalších 6 minut, čímž se dosáhne celkové doby hoření 8 minut, kdy je připraven zkušební požár a může začít hašení.

34 Zkušební podmínky Třída požárů A V tomto okamžiku zkoušející uvede hasicí přístroj do činnosti a nasměruje proud hasiva na zkušební objekt, kolem něhož se smí pohybovat podle vlastního uvážení, aby docílil co nejlepšího výsledku. Celý obsah hasicího přístroje se vyprázdní buď plynule, nebo v intervalech. Nejdelší doba hašení nesmí převýšit 5 minut u zkušebních objektů do a včetně 21 A a 7 minut u zkušebních objektů větších velikostí. Zkoušející musí určit okamžik, kdy je hasicí přístroj zcela vyprázdněn, nebo kdy je zkušební objekt během přípustné doby uhašen. V obou případech se od tohoto okamžik musí zkušební objekt sledovat po dobu 3 minut. Aby mohla být zkouška vyhodnocena jako úspěšná, je podstatné, aby všechny plameny byly uhašeny a aby během uvedených 3 minut nedošlo k opětovnému vzplanutí.

35 Hasicí schopnost a zkušební objekty Třída požárů B Sestávají z řady válcových nádob ze svařovaného ocelového plechu. Rozměry nádob jsou uvedeny v tabulce. Velikost zkušebních objektů nad 233 A není přípustná. Označení zkušebního objektu Objem kapaliny (1/3 vody + 2/3 hořlaviny) vnitřní průměr u okraje [mm] hloubka ± 5 [mm] Rozměr vany tloušťka stěn [mm] přibližná plocha hladiny [m 2 ] 21 B ± ,0 0,66 34 B ± ,5 1,07 55 B ± ,5 1,73 70 B ± ,5 2,20 89 B ± ,5 2, B ± ,5 3, B ± ,5 4, B ± ,5 5, B ± ,5 7,32

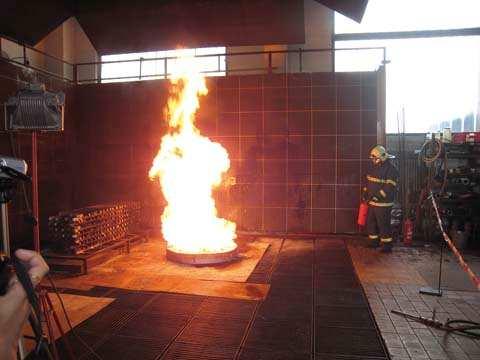

36 Praktická zkouška přenosných hasicích přístrojů Třída požárů B foto: PODHRADSKÝ Jan. Praktické zkoušky hasicích schopností přenosných hasicích přístrojů. Časopis 112 č.5/2010, str. 7-9 Technický ústav požární ochrany v Praze, oddělení ZTPPO (Zkušebna technických prostředků požární ochrany)

37 Zkušební objekty Třída požárů B Označení zkušebního objektu se skládá z číslice a písmene B. Číslice označuje množství kapaliny v zapalovací vaně v litrech. Vany se používají s vodním polštářem v tomto poměru: - 1/3 vody - 2/3 hořlaviny. Hloubka vody je tedy přibližně 10 mm, hloubka hořlaviny 20 mm Nejmenší vzdálenost povrchu kapaliny od okraje vany musí být: mm u zkušebních objektů do a včetně 70 B mm u zkušebních objektů větších velikostí.

38 Zkušební podmínky Třída požárů B Rychlost větru smí dosahovat nejvýše 3 m/s. Jako hořlaviny pro zkušební objekty třídy požáru B se použije alifatický uhlovodík (průmyslový heptan) s těmito vlastnostmi: - destilační křivka: 84 C až 105 C - rozdíl mezi počátečním a konečným bodem destilace: 10 C - obsah aromatických látek (obj.): 1 % - hustota při 15 C: 0,680 až 0,720 kg/dm 3 Zkušební požár se nechá hořet po dobu 1 minuty a poté se do 10 s musí začít s hašením.

39 Příloha M Polární rozpouštědla Speciální případ požárů typu B Hořlavé kapaliny mísitelné s vodou V příloze M, ČSN EN 3-7+A1 je pro tyto kapaliny zaveden termín polární rozpouštědla, který se ovšem dále nevysvětluje, ani v kapitole č. 3 není tento termín objasněn. S rozpouštědly používaných v průmyslovém odvětví nátěrů, laků a barev, nemají tyto kapaliny mnoho společného. Tvůrce normy měl na mysli organické uhlovodíkové sloučeniny, v jejichž molekule je např. hydroxylová skupina -OH, nebo skupina =O, která způsobuje afinitu k molekule vody, díky tomu jsou tyto kapaliny mísitelné s vodou. Nejčastěji v praxi by se mohlo jednat o ethylalkohol, propanon, popř. o další alkoholové sloučeniny, ketony, organické kyseliny apod. [5]. Problém při hašení nastává, pokud se k hašení použije např. klasická syntetická pěna, tyto kapaliny působí destrukci pěny a požár není možno takto uhasit. Proto se musí použít jako hasivo speciální pěna typu AR-AFFF.

40 Příloha M Polární rozpouštědla Speciální případ požárů typu B Hořlavé kapaliny mísitelné s vodou Zkušební objekt a postup zkoušky Zkušební objekt je to ocelová nádoba válcovitého tvaru o vnitřním průměru ±10 mm, hloubce 150 ±5 mm a tloušťce stěn 2,5 mm. Přibližná plocha zkušebního požáru je 1,07 m2. Uvedené rozměry odpovídají zkušební nádobě pro zkušební objekt 34 B. Postup zkoušky je stejný jako při zkoušce na požáry třídy B, jenom se do nádoby nedává žádná voda, ale 45 l hořlaviny a doba rozhoření je 120 s. Uhašení musí nastat do 180 s od konce doby rozhoření a musí být uhašeny všechny plameny [5].

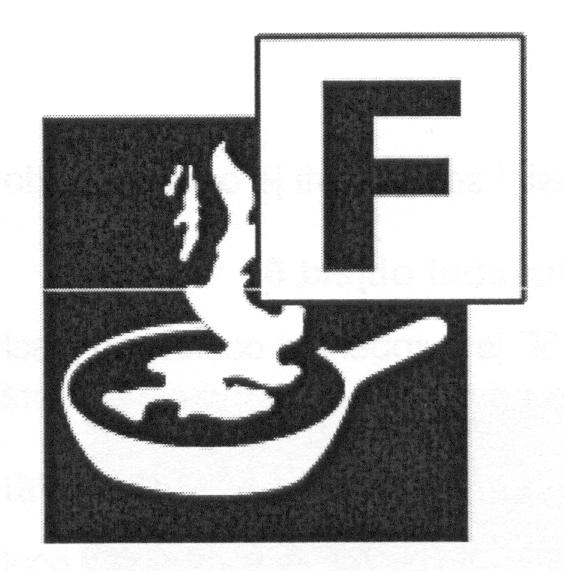

41 Hasicí schopnost a zkušební objekty Třída požárů F Zkušební objekty, minimální doba činnosti a jmenovitá množství náplně POZNÁMKA: Práškové hasicí přístroje a hasicí přístroje CO 2 se nesmějí používat k hašení požáru třídy F, protože jejich použití na tento typ požáru se považuje za nebezpečný.

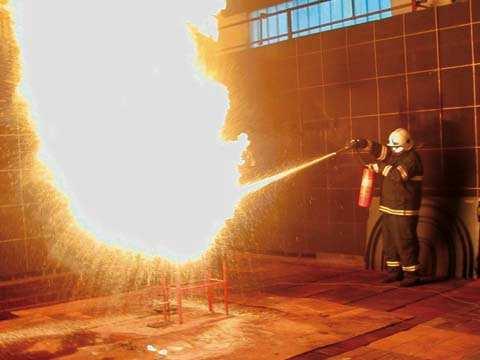

42 Zařízení pro zkoušku hasicí schopnosti 5F Třída požárů F foto [5] Zkušebním objektem je ocelová nádoba simulující ponorný smažič.

43 Zařízení pro zkoušku hasicí schopnosti 25F, 40F, 75F

44 Zařízení pro zkoušku hasicí schopnosti 5F Nádoba - ocelový plech o tloušťce 2,0 ± 0,25mm Hořlavý olej - jedlý olej s rozsahem teploty vznícení od 330 C do 380 C. Zkušební postup Olej se zahřívá až dojde k samovznícení. Po samovznícení se vypne zdroj tepla a nechá volně rozhořet po dobu s než se začne s hašením. Požadavky na hasicí schopnost Nesmí dojít k výstřiku oleje z nádoby. Nesmí dojít k opakovanému vznícení v průběhu 20 minut po uhašení. Na konci zkoušky musí v nádobě zůstat olej k ověření, že došlo k uhašení nikoliv vyhoření oleje. Aplikace hasiva nesmí způsobit zvětšení plamenů plameny vyšší než 2 m. Musí se pořídit video záznam pro vyhodnocení souladu s požadavky.

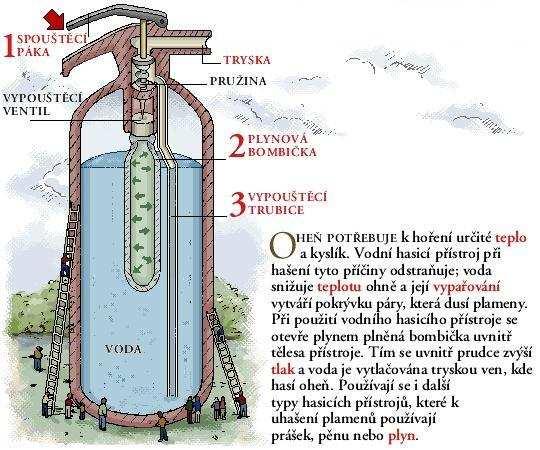

45 Řez hasicím přístrojem

46 Řez hasicím přístrojem

47 Řez tlakovou patronou k hasicím přístrojům

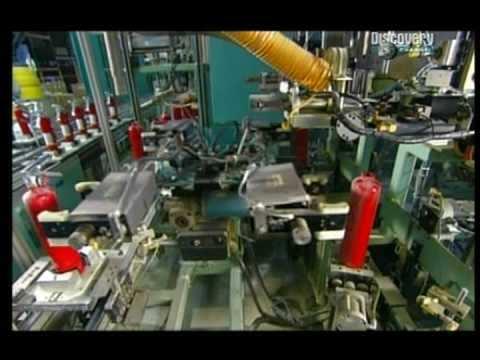

48 Ukázka výroby hasicích přístrojů fy. AMEREX Amerex Corporation 7595 Gadsden Hwy. / P.O. Box 81 Trussville, Alabama 35173, USA Odkaz na video:

49 Literatura [1] ČSN EN 2 Třídy požárů, Praha, ČNI, [2] ČSN EN 1568: Hasiva Pěnidla Část: Technické podmínky pro pěnidla na těžkou pěnu k dodávce na povrch s vodou mísitelných kapalin. Praha, ČNI, [3] ADAMEC V. et al. Taktika zdolávání požárů, nehod a havárií. Praha, Ředitelství HZS ČR, [4] BRUMOVSKÁ I. Speciální chemie pro požární ochranu. Praha, Ředitelství HZS ČR, [5] PODHRADSKÝ J. Praktické zkoušky hasicích schopností přenosných hasicích přístrojů. Časopis 112 č.5/2010, str. 7-9
