1 Kontaktní zateplovací systémy z požárního hlediska Ing. Marek Pokorný ČVUT v Praze Fakulta stavební Katedra konstrukcí pozemních staveb

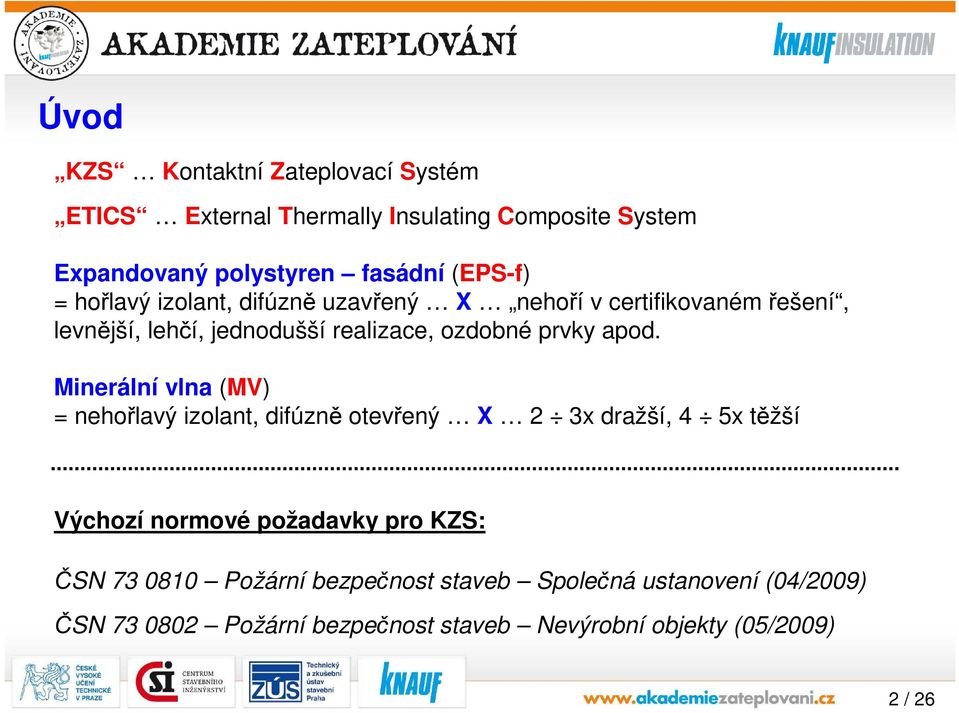

2 Úvod KZS Kontaktní Zateplovací Systém ETICS External Thermally Insulating Composite System Expandovaný polystyren fasádní (EPS-f) = hořlavý izolant, difúzně uzavřený X nehoří v certifikovaném řešení, levnější, lehčí, jednodušší realizace, ozdobné prvky apod. Minerální vlna (MV) = nehořlavý izolant, difúzně otevřený X 2 3x dražší, 4 5x těžší Výchozí normové požadavky pro KZS: ČSN Požární bezpečnost staveb Společná ustanovení (04/2009) ČSN Požární bezpečnost staveb Nevýrobní objekty (05/2009) 2 / 26

Minerální vlna (MV) = nehořlavý izolant, difúzně otevřený X 2 3x dražší, 4 5x těžší Výchozí normové požadavky pro KZS: ČSN 73

3 Požární výška výšková poloha Požární výška objektu h = výška od čisté podlahy 1.NP k čisté podlaze posledního užitného NP Výšková poloha PÚ h p = výška vztažená k čisté podlaze požárního úseku určitého podlaží 3 / 26

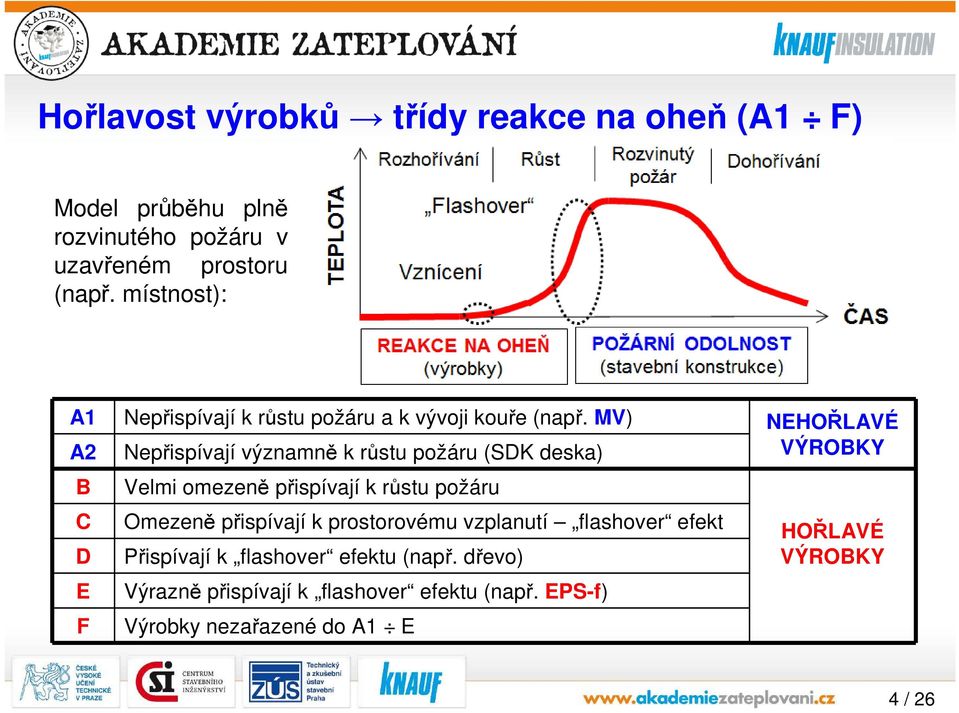

4 Hořlavost výrobků třídy reakce na oheň (A1 F) Model průběhu plně rozvinutého požáru v uzavřeném prostoru (např. místnost): A1 Nepřispívají k růstu požáru a k vývoji kouře (např. MV) NEHOŘLAVÉ A2 Nepřispívají významně k růstu požáru (SDK deska) VÝROBKY B C D E F Velmi omezeně přispívají k růstu požáru Omezeně přispívají k prostorovému vzplanutí flashover efekt Přispívají k flashover efektu (např. dřevo) Výrazně přispívají k flashover efektu (např. EPS-f) Výrobky nezařazené do A1 E HOŘLAVÉ VÝROBKY 4 / 26

MV) NEHOŘLAVÉ A2 Nepřispívají významně k růstu požáru (SDK deska) VÝROBKY B C D E F Velmi omezeně přispívají k růstu požáru

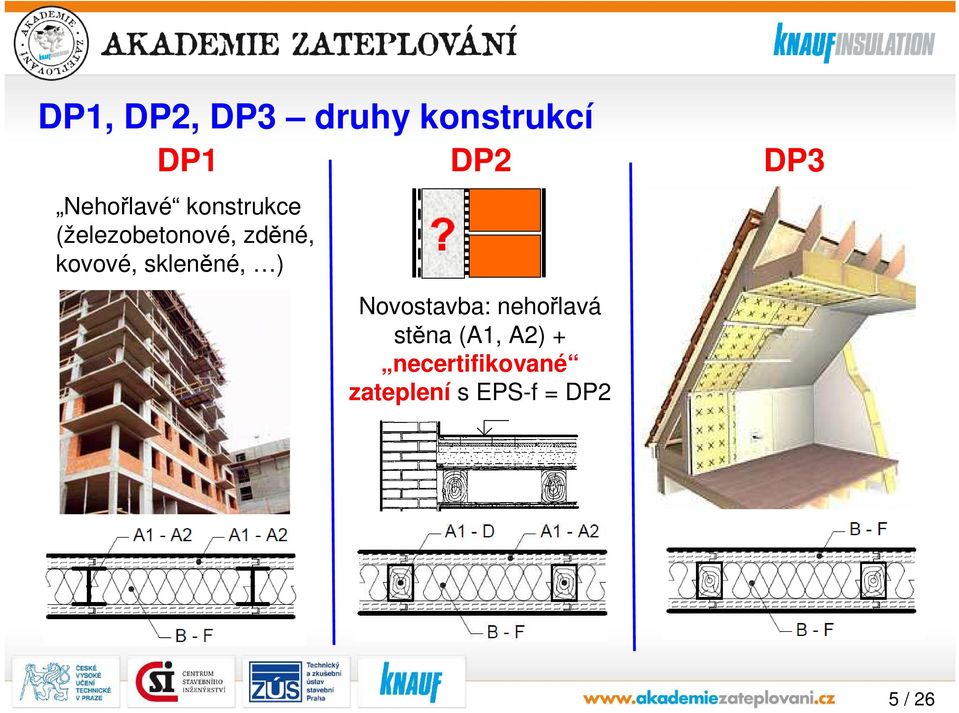

5 DP1, DP2, DP3 druhy konstrukcí DP1 Nehořlavé konstrukce (železobetonové, zděné, kovové, skleněné, ) DP2 Novostavba: nehořlavá stěna (A1, A2) + necertifikované zateplení s EPS-f = DP2 DP3 5 / 26

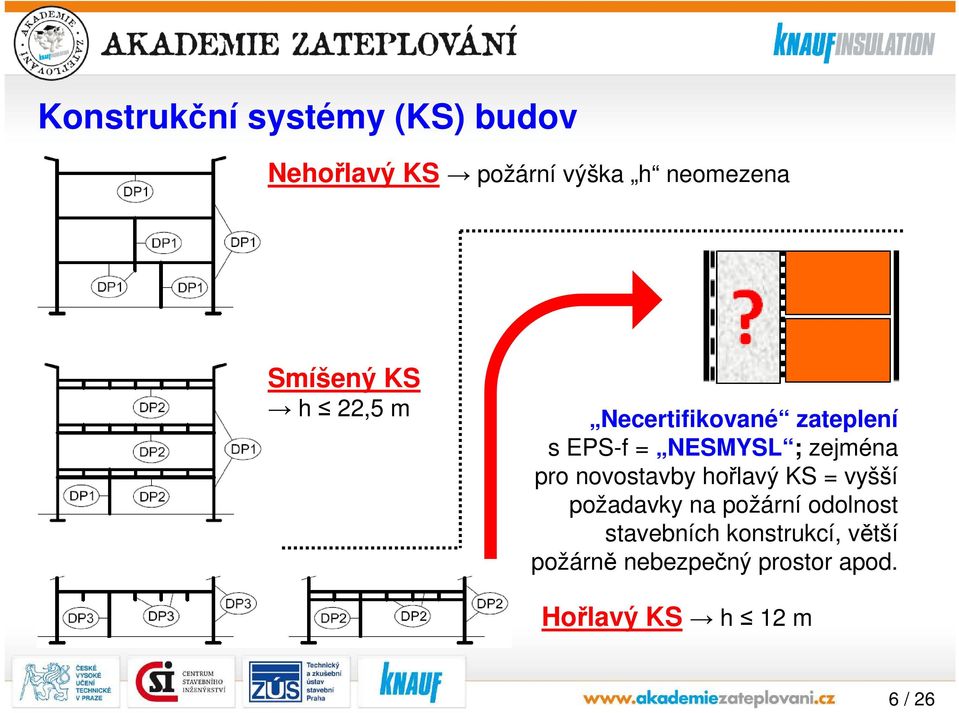

6 Konstrukční systémy (KS) budov Nehořlavý KS požární výška h neomezena Smíšený KS h 22,5 m Necertifikované zateplení s EPS-f = NESMYSL ; zejména pro novostavby hořlavý KS = vyšší požadavky na požární odolnost stavebních konstrukcí, větší požárně nebezpečný prostor apod. Hořlavý KS h 12 m 6 / 26

pro novostavby hořlavý KS = vyšší požadavky na požární odolnost

7 KZS z pohledu požárních norem Zateplení novostaveb KZS + zateplovaná stěna = jeden celek v rámci návrhu je nutné zatřídit druh konstrukce (DP1, 2 nebo 3) a zatřídit KS. Výstavba po roce 2000, tj. např. i zateplení 10 let starého rodinného domu se bude řídit požadavky pro novostavby. Dodatečné zateplení Požadavky jsou kladeny jen na KZS bez ohledu na typ stěny. Změna stávající zkolaudované stavby (zejména panelových bytových domů); nejedná se tedy o právě dokončené objekty nebo objekty kolaudované po roce Úlevy pro dodatečné zateplení v porovnání s požárními požadavky pro zateplení novostaveb. 7 / 26

Dodatečné zateplení Požadavky jsou kladeny jen na KZS bez ohledu na typ stěny.

8 NOVOSTAVBY certifikované zateplení s EPS-f Při určení druhu konstrukce obvodových stěn (DP1, DP2 nebo DP3) se nebere zřetel na KZS a tudíž stěna zůstává stejného druhu jako bez KZS, pokud jsou splněny následující body: a) požární výška objektu h 12 m, b) třída reakce na oheň B pro KZS jako ucelený výrobek (systém), tepelný izolant musí vykazovat alespoň třídu reakce na oheň E (EPS-f) a musí být kontaktně spojen se zateplovanou stěnou, c) povrchová vrstva musí vykazovat index šíření plamene i s = 0 mm/min. (u hořlavých konstrukčních systémů max. i s = 100 mm/min.), d) třída reakce na oheň A1 nebo A2 pro KZS jako ucelený výrobek (systém) v případě požárních pásů (např. svislý pás mezi objekty z MV). 8 / 26

třídu reakce na oheň E (EPS-f) a musí být kontaktně spojen se zateplovanou stěnou, c) povrchová vrstva musí vykazovat index šíření plamene i s = 0 mm/min.

9 NOVOSTAVBY h 12 m Svislý nehořlavý požární pás z MV šířky min. 0,9 m na rozhraní objektů (A1, A2) EPS-f může být obecně použit až do úrovně stropu nad podlahou, ke které je vztažena požární výška, tj. na tomto obrázku např. do výšky budovy 12 + cca 3 = 15 m (na atiku či římsu se nebere zřetel; EPS-f je možné použít po celé výšce objektu). h 12 m Příklad 1: zděná obvodová stěna (DP1) + certifikovaný KZS = konstrukce zůstává druhu DP1 = nehořlavý KS Požární úsek (např. byt) Příklad 2: zděná obvodová stěna (DP1) + necertifikovaný KZS = konstrukce druhu DP2 = hořlavý KS 9 / 26

na tomto obrázku např. do výšky budovy 12 + cca 3 = 15 m (na atiku či římsu se nebere zřetel; EPS-f je možné použít po celé výšce objektu).

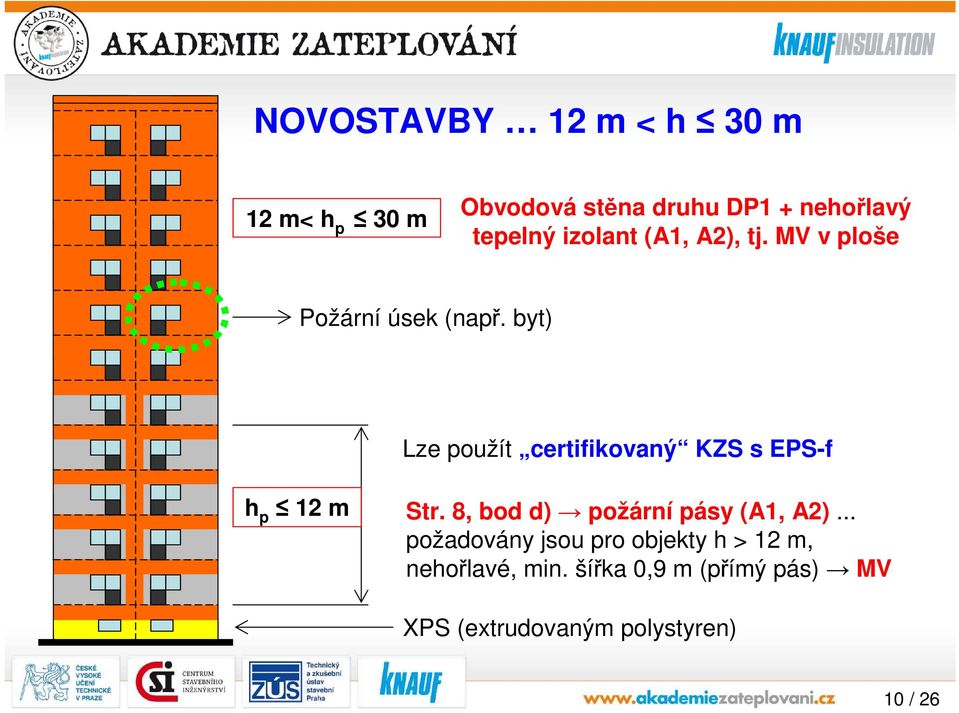

10 NOVOSTAVBY 12 m < h 30 m 12 m< h p 30 m Obvodová stěna druhu DP1 + nehořlavý tepelný izolant (A1, A2), tj. MV v ploše Požární úsek (např. byt) Lze použít certifikovaný KZS s EPS-f h p 12 m Str. 8, bod d) požární pásy (A1, A2)... požadovány jsou pro objekty h > 12 m, nehořlavé, min. šířka 0,9 m (přímý pás) MV XPS (extrudovaným polystyren) 10 / 26

byt) Lze použít certifikovaný KZS s EPS-f h p 12 m Str.

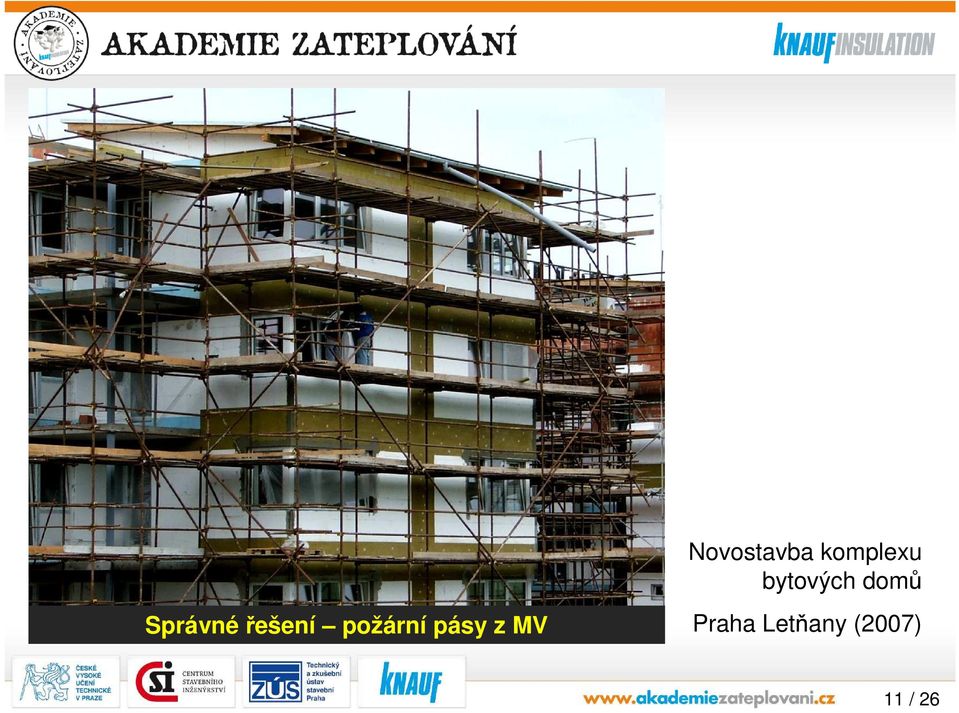

11 Novostavba komplexu bytových domů Správnéřešení požární pásy z MV Praha Letňany (2007) 11 / 26

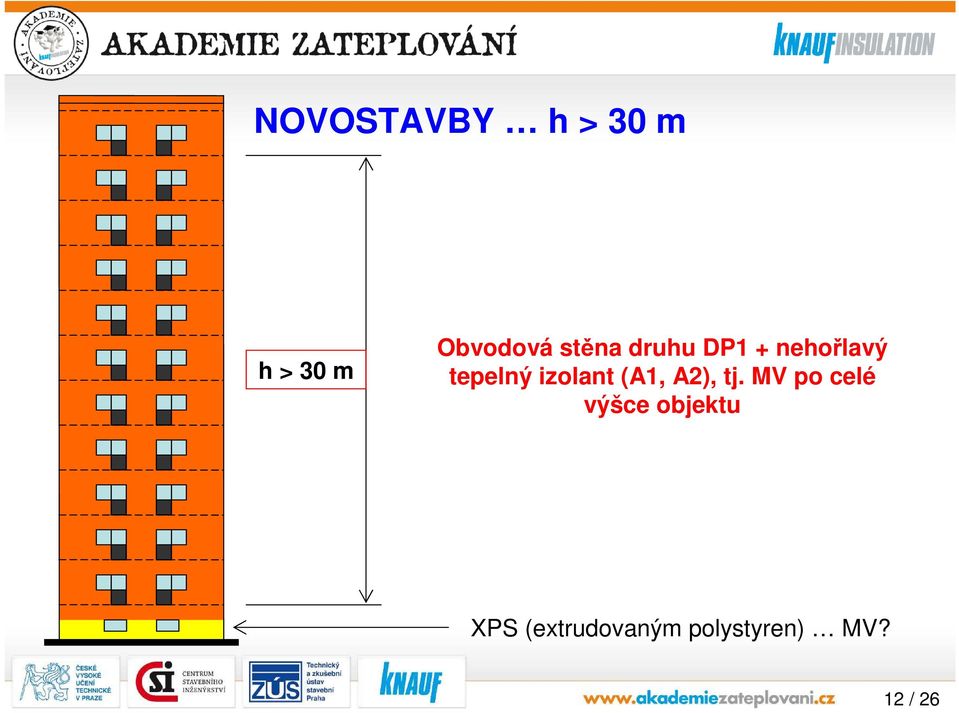

12 NOVOSTAVBY h > 30 m h > 30 m Obvodová stěna druhu DP1 + nehořlavý tepelný izolant (A1, A2), tj. MV po celé výšce objektu XPS (extrudovaným polystyren) MV? 12 / 26

13 DODATEČNÉ certifikované zateplení h > 12 m Objekty h 12 m bez požadavků certifikované zateplení doporučeno! 12 m < h p 22,5 m B třída reakce na oheň pro KZS jako ucelený výrobek Tepelný izolant třída reakce na oheň E (EPS-f vyhoví); kontaktní spojení se zateplovanou stěnou (max. 0,01 m 2 / bm = mezera 1 cm) h p > 22,5 m A1 nebo A2 třída reakce na oheň pro KZS jako ucelený výrobek MV Povrchová vrstva musí vykazovat index šíření plamene i s = 0 mm/min. Úpravy KZS v požárně problematických místech otvory a založení KZS! 13 / 26

kontaktní spojení se zateplovanou stěnou (max.

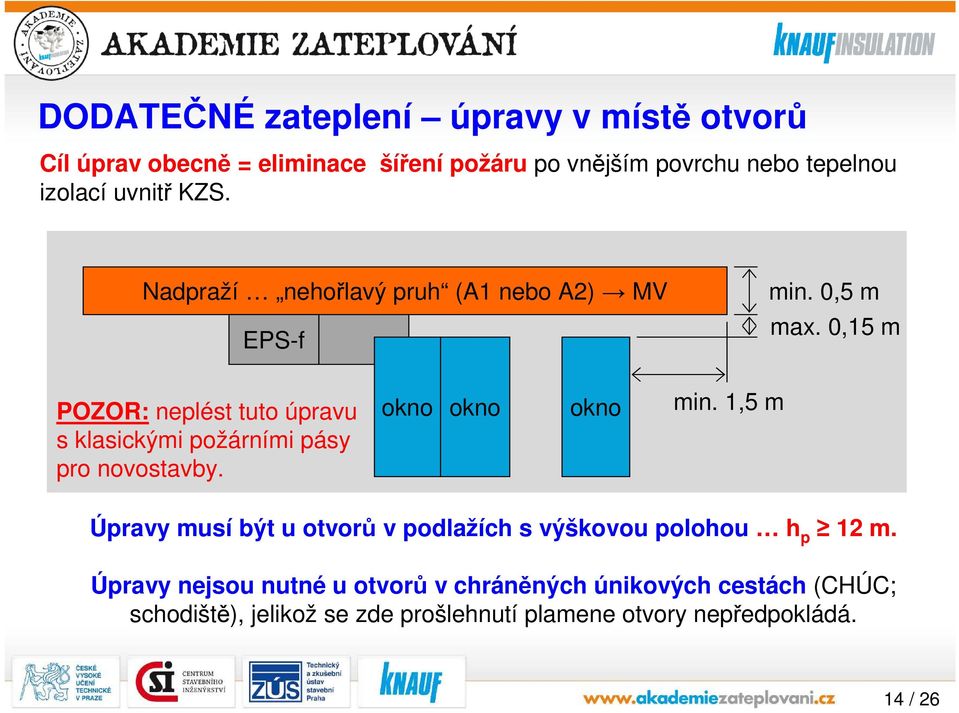

14 DODATEČNÉ zateplení úpravy v místě otvorů Cíl úprav obecně = eliminace šíření požáru po vnějším povrchu nebo tepelnou izolací uvnitř KZS. Nadpraží nehořlavý pruh (A1 nebo A2) MV EPS-f min. 0,5 m max. 0,15 m POZOR: neplést tuto úpravu s klasickými požárními pásy pro novostavby. okno okno okno min. 1,5 m Úpravy musí být u otvorů v podlažích s výškovou polohou h p 12 m. Úpravy nejsou nutné u otvorů v chráněných únikových cestách (CHÚC; schodiště), jelikož se zde prošlehnutí plamene otvory nepředpokládá. 14 / 26

0,15 m POZOR: neplést tuto úpravu s klasickými požárními pásy pro novostavby. okno okno okno min.

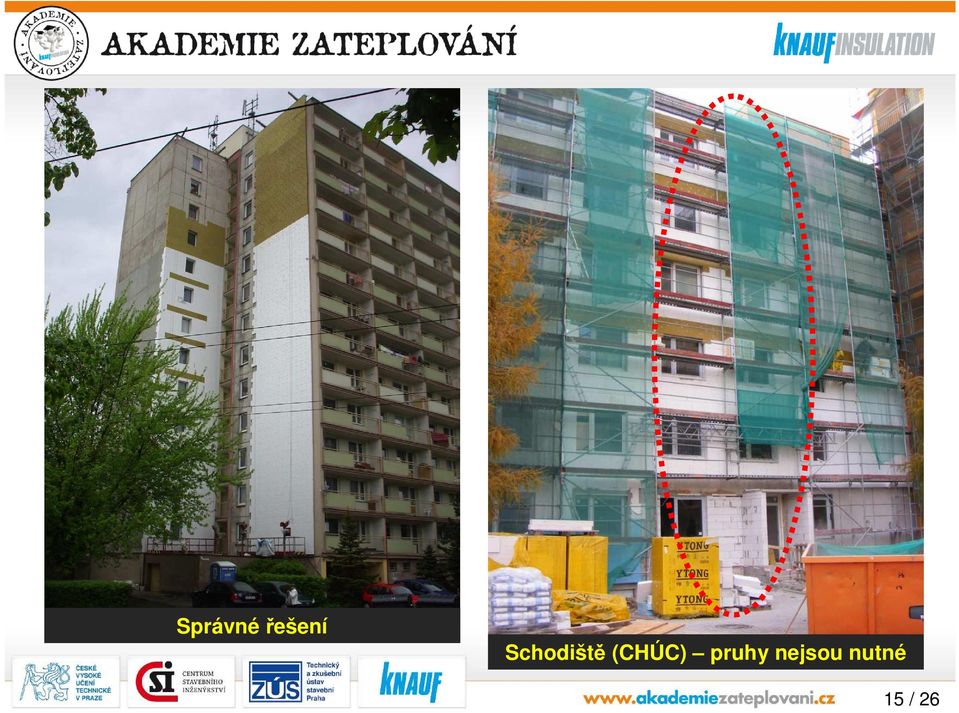

15 Správné řešení Schodiště (CHÚC) pruhy nejsou nutné 15 / 26

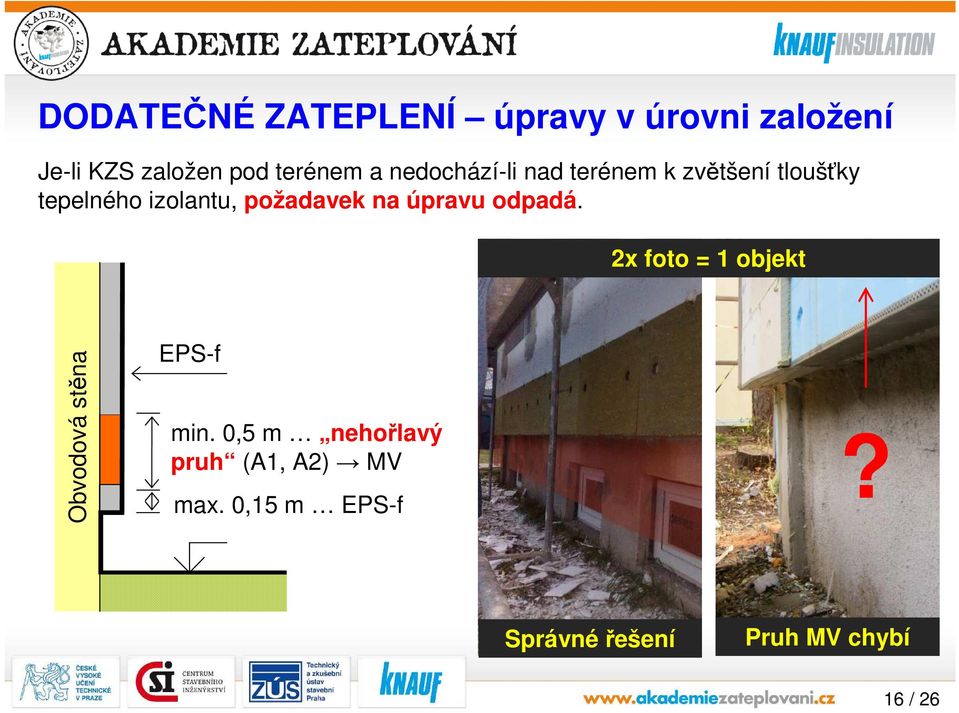

16 DODATEČNÉ ZATEPLENÍ úpravy v úrovni založení Je-li KZS založen pod terénem a nedochází-li nad terénem k zvětšení tloušťky tepelného izolantu, požadavek na úpravu odpadá. 2x foto = 1 objekt Obvodová stěna EPS-f min. 0,5 m nehořlavý pruh (A1, A2) MV max. 0,15 m EPS-f? Správné řešení Pruh MV chybí 16 / 26

požadavek na úpravu odpadá. 2x foto = 1 objekt Obvodová stěna EPS-f min.

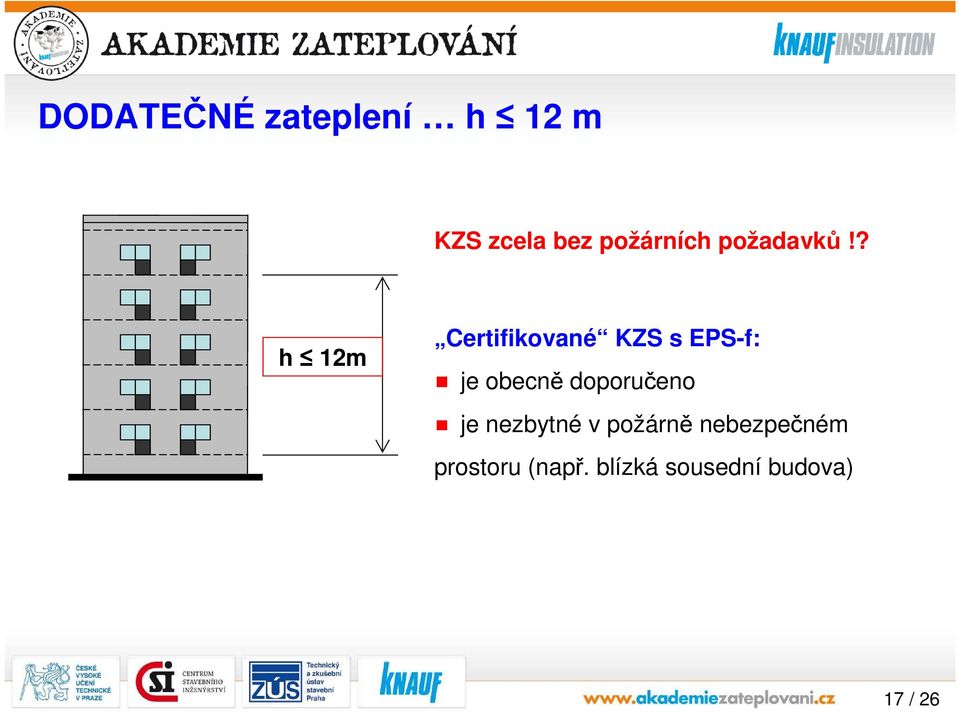

17 DODATEČNÉ zateplení h 12 m KZS zcela bez požárních požadavků!? h 12m Certifikované KZS s EPS-f: je obecně doporučeno je nezbytné v požárně nebezpečném prostoru (např. blízká sousední budova) 17 / 26

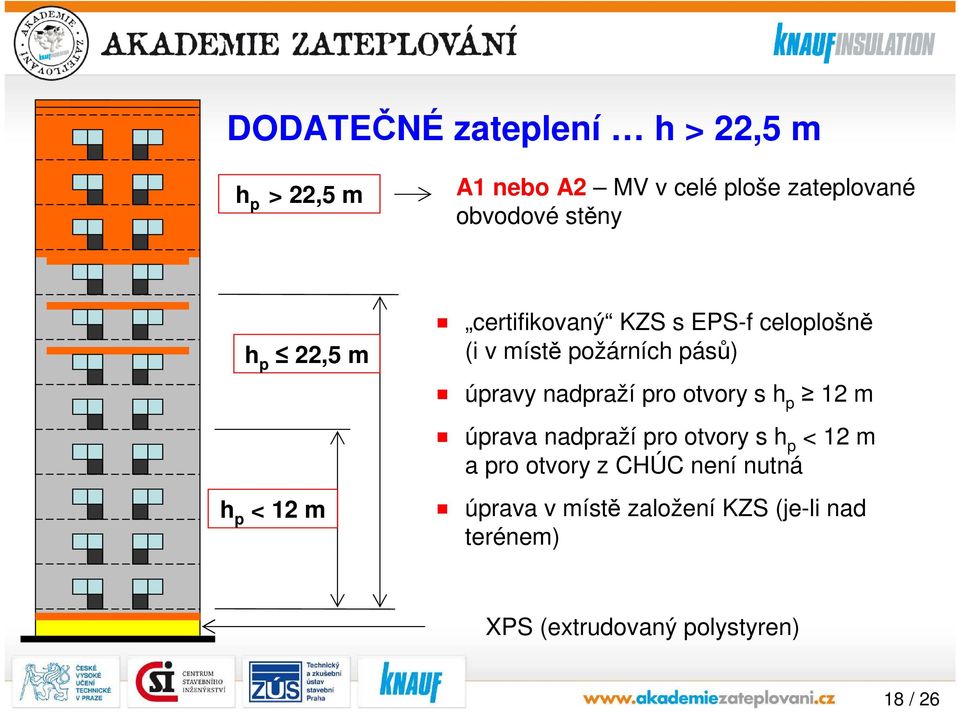

18 DODATEČNÉ zateplení h > 22,5 m h p > 22,5 m A1 nebo A2 MV v celé ploše zateplované obvodové stěny h p 22,5 m h p < 12 m certifikovaný KZS s EPS-f celoplošně (i v místě požárních pásů) úpravy nadpraží pro otvory s h p 12 m úprava nadpraží pro otvory s h p < 12 m a pro otvory z CHÚC není nutná úprava v místě založení KZS (je-li nad terénem) XPS (extrudovaný polystyren) 18 / 26

úpravy nadpraží pro otvory s h p 12 m úprava nadpraží pro otvory s h p < 12 m a pro otvory z

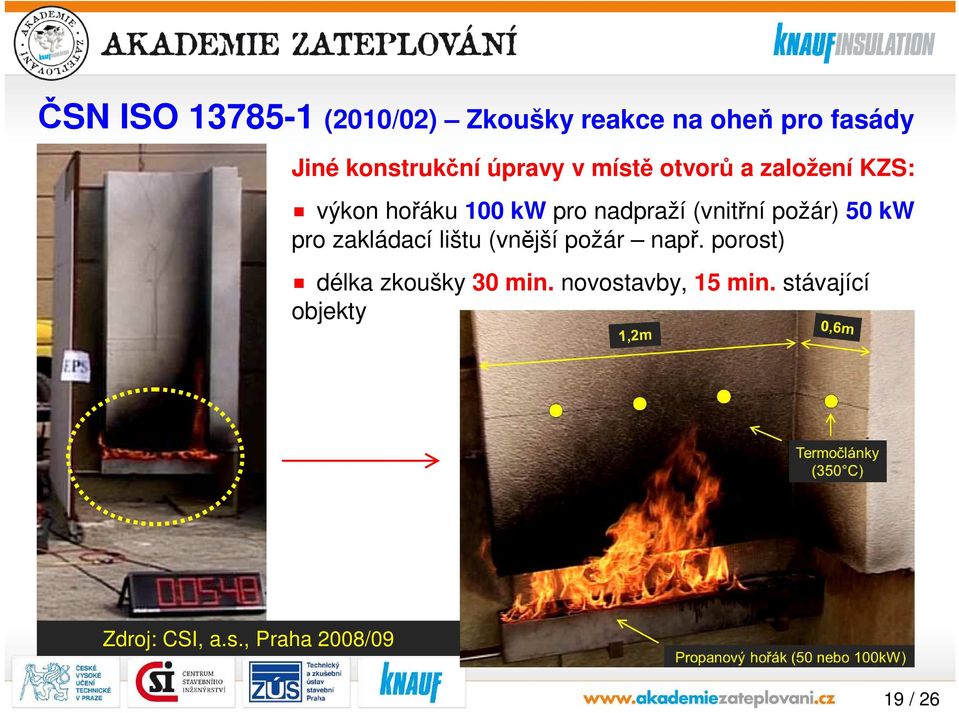

19 ČSN ISO (2010/02) Zkoušky reakce na oheň pro fasády Jiné konstrukční úpravy v místě otvorů a založení KZS: výkon hořáku 100 kw pro nadpraží (vnitřní požár) 50 kw pro zakládací lištu (vnější požár např. porost) délka zkoušky 30 min. novostavby, 15 min. stávající objekty Zdroj: CSI, a.s., Praha 2008/09 19 / 26

požár) 50 kw pro zakládací lištu (vnější požár např.

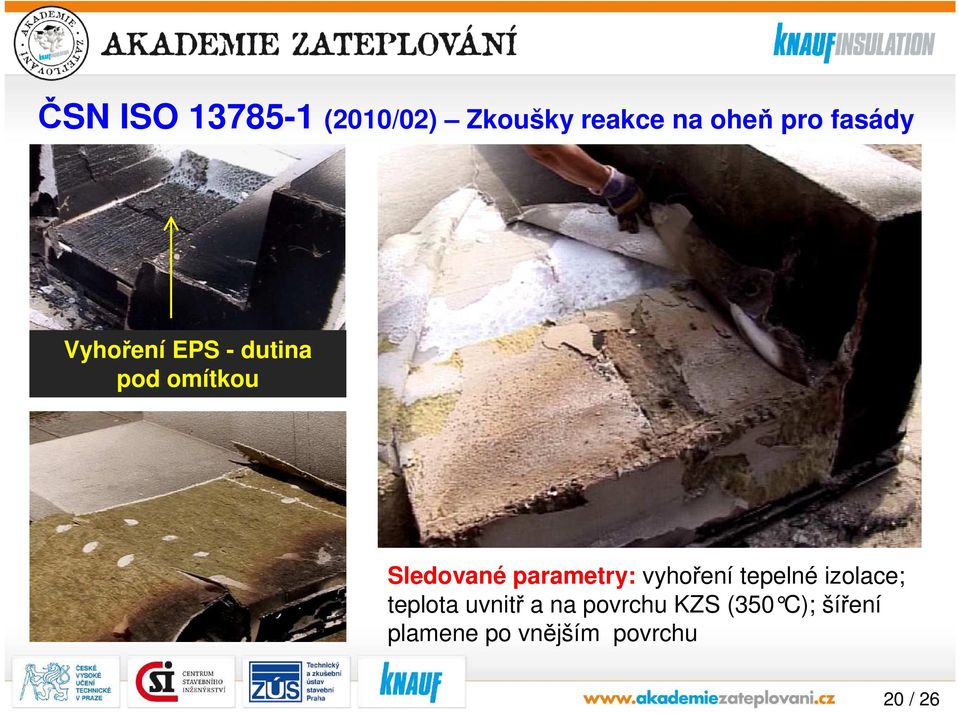

20 ČSN ISO (2010/02) Zkoušky reakce na oheň pro fasády Vyhoření EPS - dutina pod omítkou Sledované parametry: vyhoření tepelné izolace; teplota uvnitř a na povrchu KZS (350 C); šíření plamene po vnějším povrchu 20 / 26

parametry: vyhoření tepelné izolace; teplota uvnitř a

21 Příklad konstrukční řešení zkoušeného dle ČSN ISO Úprava nutná pro nadpraží i ostění!? Zdroj: Rydlo P., Požární bezpečnost zateplovacích systémů s EPS; Sdružení výrobců EPS ČR; prezentace z konference Tepelné izolace budov a požární ochrana / 26

22 EPS a odstupové vzdálenosti Množství uvolněného tepla: Q = M. H [MJ/m 2 ] M plošná hmotnost [kg/m 2 ] = objemová hmotnost [kg/m 3 ] x tloušťka [m] H výhřevnost materiálu [MJ/kg] H EPS = 39 MJ/kg Požárně uzavřené plochy (PUP) Q 150 MJ/m 2 odstup se neurčuje! Požárně otevřené plochy (POP okna, hořlavý obklad) výpočet odstupů! částečně POP 150 < Q 350 MJ/m 2 pro výpočet odstupu se neuvažuje celá plocha obvodové stěny, ale jen část stěny (pro bytové stavby cca 60%) zcela POP ve výpočtu se uvažuje celá plocha stěny ( jedno velké okno ) Q > 350 MJ/m 2 hořlavý obklad B, C nebo D ( certifikovaný KZS je B ) Q > 150 MJ/m 2 hořlavý obklad E nebo F ( necertifikovaný KZS) 22 / 26

23 Příklad: EPS 100 F tl. 160 mm a 180 mm; ρ = kg/m 3 Příklad 1: zděná stěna + zateplení tl. 160 mm Q = M. H = ( 0, ). 39 = 144 MJ/m MJ/m 2 PUP (odstup neurčuji) Příklad 2: zděná stěna + zateplení tl. 180 mm Q = M. H = ( 0, ). 39 = 162 MJ/m 2 > 150 MJ/m 2 POP, tj. určuji odstup! Pro certifikované zateplení = částečně POP, tj. menší odstup než pro zcela POP Pro necertifikované zateplení = zcela POP, tj. obvodová stěna = jedno velké okno Certifikovaný KZS s EPS-f v požárně nebezpečném prostoru Dodatečné zateplení ano Novostavba ano, ale KZS nesmí být POP + stěna musí být DP1 nebo povrchová úprava A1, A2 v tl. alespoň 20 mm; index šíření plamene po povrchu i s = 0 mm/min. 23 / 26

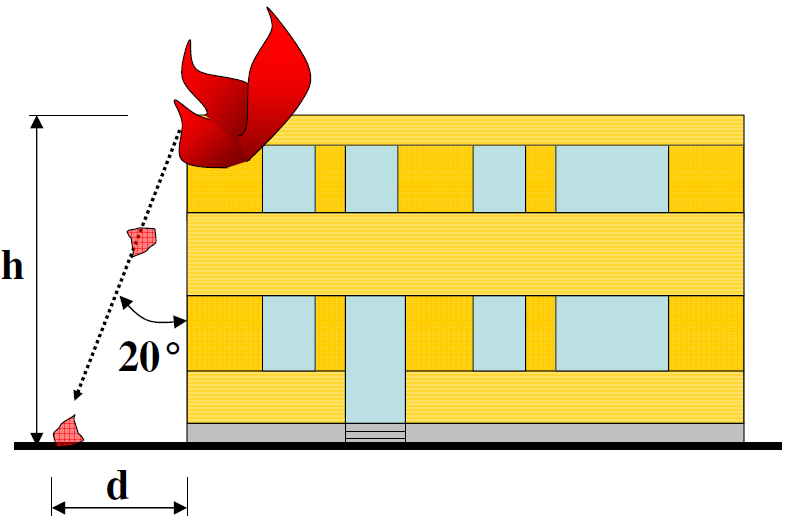

Závěr Odstupová vzdálenost z hlediska odpadávání se EPS vůbec netýká (pouze DP3 dřevostavby) Návrh přístřešku na vchodem dnes není z požárního hlediska nutný.

24 Závěr Odstupová vzdálenost z hlediska odpadávání se EPS vůbec netýká (pouze DP3 dřevostavby) Návrh přístřešku na vchodem dnes není z požárního hlediska nutný. Pro některé stavby není vůbec možné použít hořlavý tepelný izolant (např. zdravotnické stavby např. AZ2 = polikliniky, lázeňské stavby, nemocnice, LZ2 = nemocnice apod.). Použitelnost EPS-f v KZS: novostavby h p 12 m dodatečné zateplení h p 22,5 m Používání požárně certifikovaných KZS by mělo být zcela samozřejmé obecný problém = testování ideálních vzorků X realita? 24 / 26

25 Bytový dům, Praha Petřiny, 2009/05 požár odpadového kontejneru Bytový dům, Uherské Hradiště, 2010/11 požár kontejneru; zdroj: HZS Zlínského kraje 25 / 26

26 Děkuji Vám za pozornost. Ing. Marek Pokorný České vysoké učení technické v Praze F A K U L T A S T A V E B N Í Katedra konstrukcí pozemních staveb 26 / 26
