Pod souhrnným označením. Dotkněte se dřeva. Technologie

Transkript

1 44

2 Technologie KDO BY SI CHTĚL VE SVÉM DOMĚ UŽÍVAT DŘEVA NA POHLED I DOTEK, MUSÍ ZVOLIT PRO JEHO STAVBU TAKOVOU TECHNOLOGII, KTERÁ UMOŽŇUJE ZACHOVAT VNITŘNÍ STĚNY BEZ OMÍTKY ČI JINÉ POVRCHOVÉ ÚPRAVY. KROMĚ STYLOVĚ VYHRANĚNÝCH SRUBŮ ČI ROUBENEK MÁME NA VÝBĚR TAKÉ VELKOFORMÁTOVÉ PANELY Z VRSTVENÉHO DŘEVA, MODERNÍ A ZDÁ SE, ŽE VELMI PROGRESIVNÍ SYSTÉM, KTERÝ SI VE SVĚTĚ A POSTUPNĚ I U NÁS ZÍSKÁVÁ ZNAČNOU OBLIBU. NEJEN MEZI ARCHITEKTY, ALE I MEZI BĚŽNÝMI STAVEBNÍKY. Dotkněte se dřeva konstrukce, který byl ještě před patnácti lety v plenkách, se dnes ukazuje jako výrazný nováček s velkou budoucností. Pod souhrnným označením dřevostavby se ukrývá široká skupina konstrukčních typů, které se vzájemně mohou výrazně odlišovat. Mezi tradičními technologiemi, které jsou prověřeny mnoha desítkami let užívání, se objevují i zcela nové stavební principy, které posouvají možnosti využití dřeva o krůček dál. Poměrně mladou technologii, která staví dřevo do nového světla a nabízí dříve neznámé možnosti jeho uplatnění, představují panely z vrstveného masivního dřeva (CLT, cross laminated timber) typ DVA POHLEDY DO INTERIÉRU DVOU RŮZNÝCH DOMŮ POSTAVENÝCH Z VRSTVENÝCH DŘEVĚNÝCH PANELŮ. MÍRA PONECHÁNÍ DŘEVA V POHLEDOVÉ KVALITĚ NA INTERIÉRO- VÝCH STĚNÁCH JE ČISTĚ NA VOLBĚ STAVEBNÍKA A KATRIN BRUNNER Jediný limit: velikost kamionu Základem uceleného konstrukčního systému je nosný masivní dřevěný panel nejčastěji ze smrkového dřeva složený z lamel uspořádaných v několika vrstvách. Vrstvy jsou mezi sebou kladeny do kříže a celek je následně za studena slisován a slepen. Počet vrstev bývá zpravidla lichý, většinou je jich tři až sedm. Vzniká tak tvarově stálá velkoformátová deska, která se podle požadavků používá pro nosnou konstrukci stěn, stropů a střechy. Tloušťka panelu se běžně pohybuje v rozmezí od 60 mm do 240 mm a jeho velikost může dosahovat rozměrů až 3x13 metrů. Samotná výstavba probíhá poměrně nezvykle. Zabalené panely přiveze na staveniště kamion přímo z továrny, kde byly podle 4/

3 Technologie projektu konkrétního domu vyrobeny v přesných formátech a opatřeny nejen otvory pro okna a dveře, ale například i drážkami pro rozvody elektřiny či odpadů. Pomocí jeřábu se jednotlivé prvky konstrukce poskládají jako stavebnice. Sestavení prefabrikovaných panelů je velice rychlé a může probíhat za každého počasí bez ohledu na roční období. Nosná konstrukce běžného dvoupatrového rodinného domu může být zhotovena během jednoho až tří dnů včetně střechy a bezprostředně poté lze začít pracovat na dokončovacích pracích uvnitř i zvenku. Pro každý dům se velkoformátové panely připravují na míru přesně podle projektu. Technologie není limitována tím, že by se muselo určitého typu panelu vyrobit několik tisíc kusů, aby se výroba vůbec vyplatila, jak tomu bývalo například v dobách panelových sídlišť. Rozměrové limity vycházejí zejména z možností přepravy a projektant domu musí s těmito parametry počítat. Nováček s progresivním vývojem Technologie masivních panelů vznikala v Rakousku v polovině 90. let 20. století. Její vývoj byl umožněn díky úzké spolupráci vědeckých pracovišť a významných dřevo zpracovatelských podniků. V prvních letech byl nástup nové technologie jen pozvolný, k širšímu uplatnění vrstvených panelů dochází až kolem roku Poměrně rychle se technologie rozšiřuje z Rakouska i do okolních zemí. V dnešní době již existuje celá řada významných výrobců. Většinou se jedná o velké podniky, které dodávají konstrukční panely do celé Evropy. Vzhledem k rostoucí konkurenci jsou jednotliví výrobci nuceni zabývat se kontinuálním vývojem, což přispívá k neustálému vylepšování a optimalizaci technologie. 1 VÝROBA PANELŮ A JEJICH DALŠÍ OPRACOVÁNÍ PROBÍHÁ NA POČÍTAČOVĚ ŘÍZENÝCH CNC STROJÍCH 2 TEPELNÁ IZOLACE SE INSTALUJE AŽ PO MONTÁŽI OBVODOVÉHO PLÁŠTĚ PŘÍMO NA STAVENIŠTI 3 ROZVODY PRO INSTALACE JSOU PŘIPRAVENY UVNITŘ PANELŮ 4 NA STAVEBNÍM POZEMKU SE PANELY POSKLÁDAJÍ JAKO STAVEBNICE A OPATŘÍ DALŠÍMI VRSTVAMI ZVENKU TEPELNOU IZOLACÍ A FASÁDOU, ZEVNITŘ OMÍTKOU ČI JINOU POVRCHOVOU ÚPRAVOU, PŘÍPADNĚ SE PONECHAJÍ V POHLEDOVÉ KVALITĚ Možná až nečekané přednosti Stavby z masivních panelů mají zajímavé statické vlastnosti. Již při malé tloušťce stěn lze docílit vysoké únosnosti konstrukce. Například u patrového rodinného domu mohu stačit nosné prvky od tloušťky 80 mm. K celkové tloušťce obvodové stěny musíme ještě připočítat vrstvu tepelné izolace a finální interiérové i exteriérové povrchy. I tak je možné docílit relativně malé tloušťky obvodových stěn, čímž se zlepšuje poměr užitné a zastavěné plochy. Výrazným statickým hlediskem je i vysoká prostorová tuhost celé konstrukce, která je důležitá především u vícepodlažních budov. U jiných typů dřevěných konstrukcí bývá dosažení dostatečné prostorové tuhosti náročným úkolem. Jednou z nejvýraznějších vlastností této nové technologie, která získává stále více příznivců, je možnost přiznat nosnou konstrukci a využít pohledovou kvalitu dřeva pro finální řešení vnitřních povrchů. Nabízí tak zcela nové možnosti při utváření architektury staveb a umožňují vytvářet zcela odlišné vnitřní prostředí. V moderním interiéru tak lze vhodně kombinovat i více druhů dřeva s malbou, pohledovým betonem či kamenem. 46 4/2012

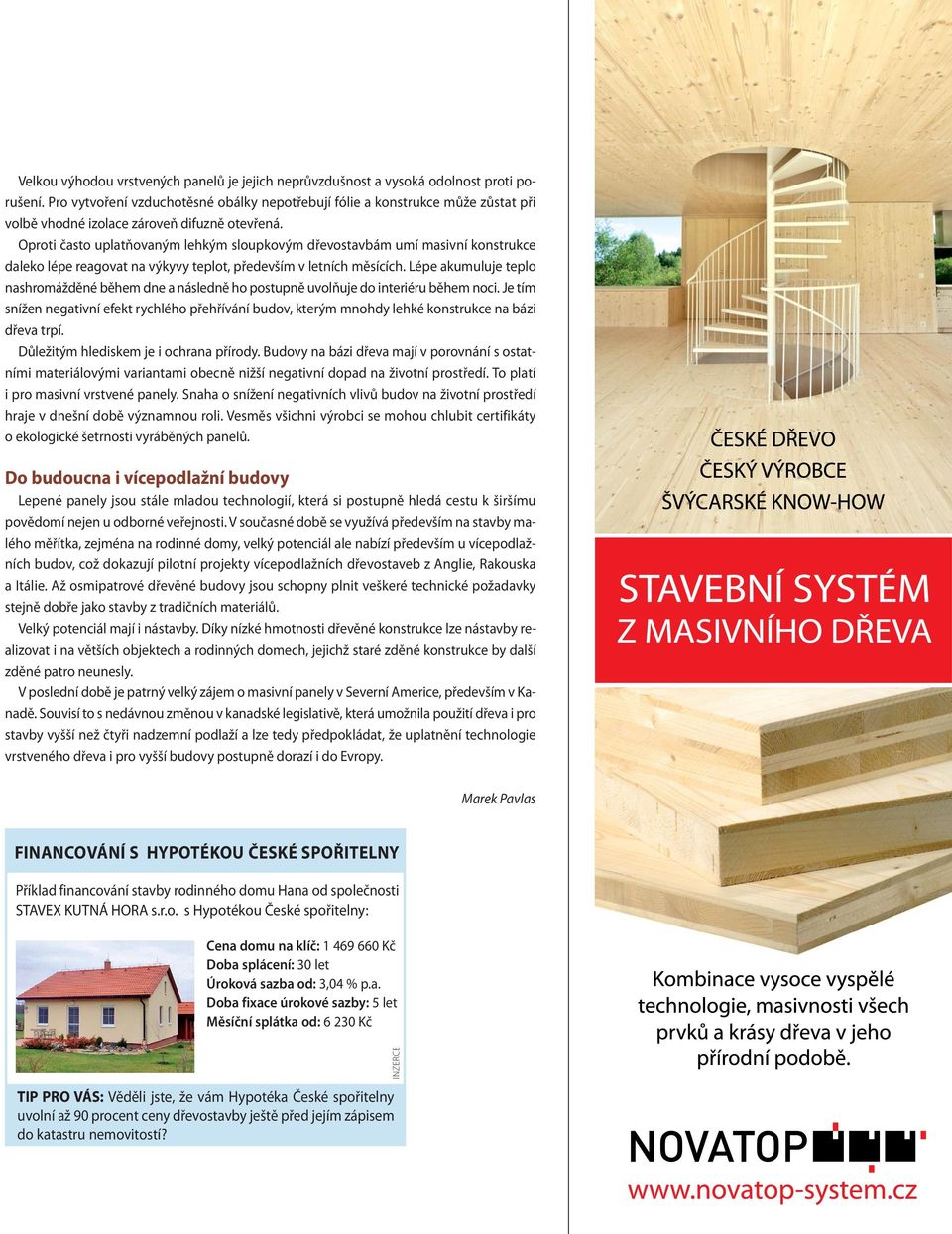

4 Velkou výhodou vrstvených panelů je jejich neprůvzdušnost a vysoká odolnost proti porušení. Pro vytvoření vzduchotěsné obálky nepotřebují fólie a konstrukce může zůstat při volbě vhodné izolace zároveň difuzně otevřená. Oproti často uplatňovaným lehkým sloupkovým dřevostavbám umí masivní konstrukce daleko lépe reagovat na výkyvy teplot, především v letních měsících. Lépe akumuluje teplo nashromážděné během dne a následně ho postupně uvolňuje do interiéru během noci. Je tím snížen negativní efekt rychlého přehřívání budov, kterým mnohdy lehké konstrukce na bázi dřeva trpí. Důležitým hlediskem je i ochrana přírody. Budovy na bázi dřeva mají v porovnání s ostatními materiálovými variantami obecně nižší negativní dopad na životní prostředí. To platí i pro masivní vrstvené panely. Snaha o snížení negativních vlivů budov na životní prostředí hraje v dnešní době významnou roli. Vesměs všichni výrobci se mohou chlubit certifikáty o ekologické šetrnosti vyráběných panelů. Do budoucna i vícepodlažní budovy Lepené panely jsou stále mladou technologií, která si postupně hledá cestu k širšímu povědomí nejen u odborné veřejnosti. V současné době se využívá především na stavby malého měřítka, zejména na rodinné domy, velký potenciál ale nabízí především u vícepodlažních budov, což dokazují pilotní projekty vícepodlažních dřevostaveb z Anglie, Rakouska a Itálie. Až osmipatrové dřevěné budovy jsou schopny plnit veškeré technické požadavky stejně dobře jako stavby z tradičních materiálů. Velký potenciál mají i nástavby. Díky nízké hmotnosti dřevěné konstrukce lze nástavby realizovat i na větších objektech a rodinných domech, jejichž staré zděné konstrukce by další zděné patro neunesly. V poslední době je patrný velký zájem o masivní panely v Severní Americe, především v Kanadě. Souvisí to s nedávnou změnou v kanadské legislativě, která umožnila použití dřeva i pro stavby vyšší než čtyři nadzemní podlaží a lze tedy předpokládat, že uplatnění technologie vrstveného dřeva i pro vyšší budovy postupně dorazí i do Evropy. Marek Pavlas FINANCOVÁNÍ S HYPOTÉKOU ČESKÉ SPOŘITELNY Příklad financování stavby rodinného domu Hana od společnosti STAVEX KUTNÁ HORA s.r.o. s Hypotékou České spořitelny: Cena domu na klíč: Kč Doba splácení: 30 let Úroková sazba od: 3,04 % p.a. Doba fixace úrokové sazby: 5 let Měsíční splátka od: Kč TIP PRO VÁS: Věděli jste, že vám Hypotéka České spořitelny uvolní až 90 procent ceny dřevostavby ještě před jejím zápisem do katastru nemovitostí? INZERCE

5 Technologie Vrstvené masivní dřevo u nás Masivní dřevěné panely nedávno dorazily i k nám a jejich obliba velmi rychle roste. Nedá se předpokládat, že by zcela vytlačily jiné konstrukce na bázi dřeva, dá se ale očekávat, že jejich podíl se bude zvyšovat. Důvodem je kombinace vysoce vyspělé technologie, masivnosti jednotlivých prvků a krásy dřeva v jeho přírodní podobě. Vysoce vyspělá technologie vybízí architekty k odvážným architektonickým a konstrukčním řešením a dovoluje jim svobodně se vyjádřit a realizovat své vize i představy stavebníků. Realizační firmy pak dokážou tyto zajímavé projekty převést ve skutečně masivní dřevostavby a tím přitahují pozornost i těch, kteří dřevostavbám nedůvěřovali z důvodu jejich subtilnosti. Krása masivního dřeva oslovuje všechny, kteří mají rádi dřevo v interiéru. Doposud se dřevo v přírodní podobě vyskytovalo jen u srubů a roubenek a tato technologie dokáže velmi elegantně skloubit velký podíl dřeva s moderním interiérem. Zvyšuje to sice nároky na koordinaci projektu a stavby, ale výsledek je jedinečný. Architekti, a nejen u nás, rádi kombinují dřevěné povrchy s klasickou malbou, pohledovým betonem, vinylem i kovem. Skvělou příležitost dostaly panely u přiznaných stropů nebo v podhledech podkroví, kde tvoří zároveň funkční nosnou vrstvu a umožňují zapouštění světel a vedení instalací přímo v konstrukci. Dřevo na panelech je možné upravovat stejně jako přírodní dřevo, případně jej i barevně tónovat. Příjemným doplněním může být i nábytek z tohoto materiálu, který lze mnohdy snadno vyrobit i z odřezků. Segment nízkoenergetického a ekologického stavění na bázi dřeva navzdory stagnaci celé stavební branže roste. Výjimkou není ani Česká republika, kde se lidé začali zabývat spotřebou a cenami energií, a to nahrává úspornému stavění. Významnou roli v tom určitě sehrála pozitivní image projektu Zelená úsporám. Právě mezi pasivními a úspornými stavba si masivní dřevěné panely úspěšně získávají své místo. Výrazným argumentem je jednoduchost provedení konstrukčních detailů, s čímž jde ruku v ruce i minimální počet montážních spojů, který 48 4/2012

6 Vyzkoušejte si bydlení v moderní dřevostavbě z masivního dřeva Společnost DOMESI architekti realizující dřevostavby před nedávnem dokončila svůj projekt Domesi Concept House, který umožňuje nejen potenciálním stavebníkům vyzkoušet si bydlení v domě z velkoformátových dřevěných panelů. Profesionálně navržená dřevostavba zařízená nejmodernějším designem a umístěná v nádherném přírodním prostředí obce Pulečný na rozhraní Jizerských hor a Českého ráje vám umožní relaxovat a zároveň nabídne mnoho příležitostí k letním i zimním sportovním aktivitám. Masivní dřevěné panely jsou ve velké míře přiznané v interiéru a zajišťují tak nezaměnitelný pocit z vnitřního prostoru, říká architekt Pavel Horák ze společnosti DOMESI. Nejen v zimních měsících dodá návštěvníkům hřejivý interiér z masivního dřeva novou energii a spolu s výhledy do krajiny a téměř absolutním tichem pomůže načerpat nové síly. Pobyt si můžete objednat na zásadně eliminuje množství chyb a tepelných mostů. Dalším důležitým argumentem jsou i jednoduché skladby stěn. V případě, že konstrukce zůstává v interiéru přiznaná, je potřeba doplnit už jen dvě funkční vrstvy tepelnou izolaci a fasádu. Jednoduchost provedení se promítne nejen do rychlosti výstavby, ale i ekonomické stránky celé stavby. Tato nová technologie umožňuje vypořádat se s projekty škol, vícepodlažních bytových či komerčních budov, které se k životu u nás probouzí jen pomalu. Mechanicko-fyzikální vlastnosti vrstveného dřeva umožňují nejen bezpečné zajištění statiky větších staveb, ale umí si velmi efektivně poradit s hlukem, akustikou či požárem. Zdá se, že i ekologický aspekt začíná hrát významnou roli při rozhodování investorů. Podívejte se na videonávštěvu z tohoto domu na 4/
