Postup zateplení šikmé střechy
|
|
- Nikola Müllerová
- před 2 lety
- Počet zobrazení:
Transkript

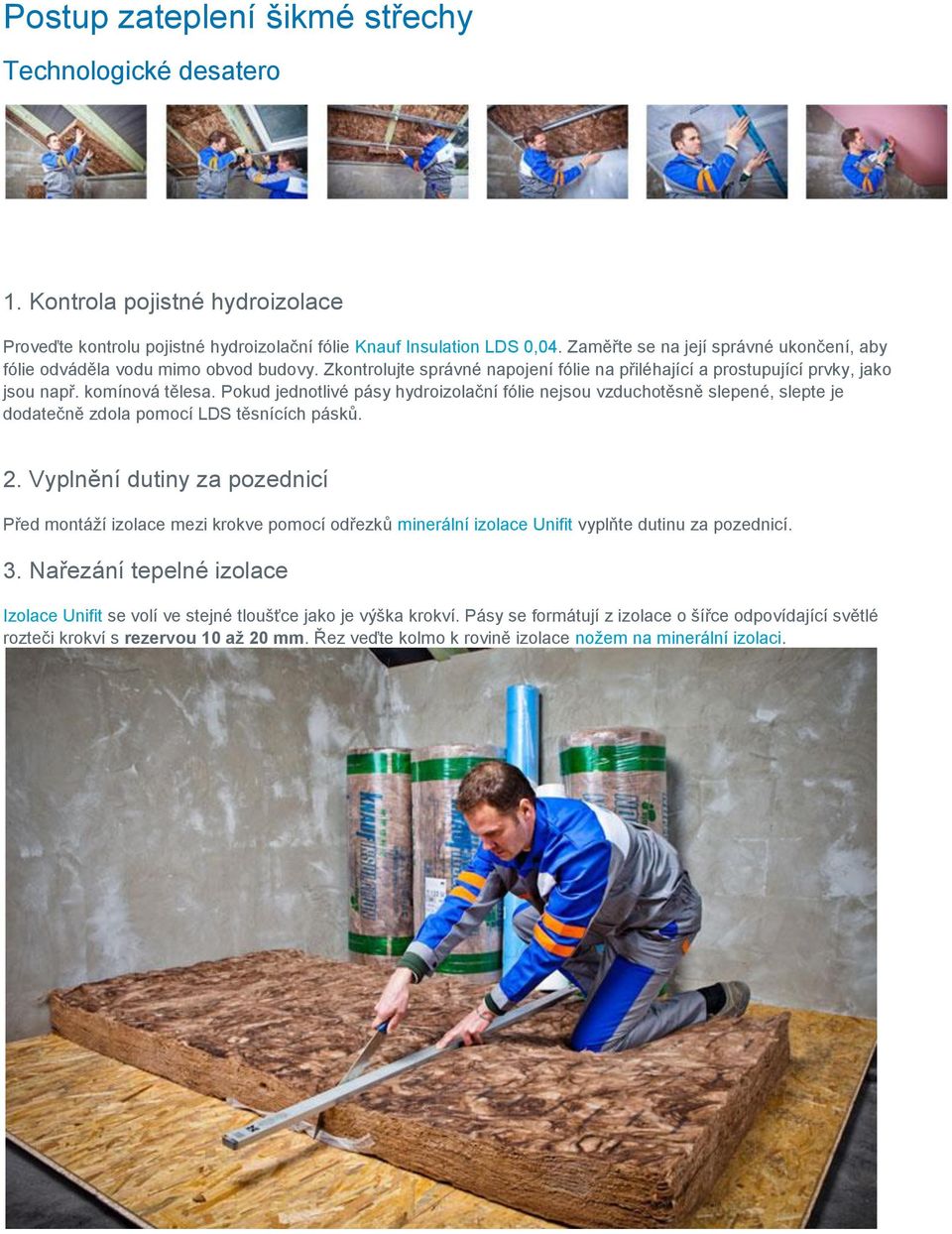

1 Postup zateplení šikmé střechy Technologické desatero 1. Kontrola pojistné hydroizolace Proveďte kontrolu pojistné hydroizolační fólie Knauf Insulation LDS 0,04. Zaměřte se na její správné ukončení, aby fólie odváděla vodu mimo obvod budovy. Zkontrolujte správné napojení fólie na přiléhající a prostupující prvky, jako jsou např. komínová tělesa. Pokud jednotlivé pásy hydroizolační fólie nejsou vzduchotěsně slepené, slepte je dodatečně zdola pomocí LDS těsnících pásků. 2. Vyplnění dutiny za pozednicí Před montáží izolace mezi krokve pomocí odřezků minerální izolace Unifit vyplňte dutinu za pozednicí. 3. Nařezání tepelné izolace Izolace Unifit se volí ve stejné tloušťce jako je výška krokví. Pásy se formátují z izolace o šířce odpovídající světlé rozteči krokví s rezervou 10 až 20 mm. Řez veďte kolmo k rovině izolace nožem na minerální izolaci.
2 4. Vložení tepelné izolace Nařezané pásy vkládejte mezi krokve tak, aby kopírovaly rovinu krokví. Správně naformátovaná izolace Unifit se vkládá mezi krokve snadno a v konstrukci následně drží bez nutnosti jakékoliv dodatečné fixace. 5. Montáž závěsů Namontujte krokvové nebo přímé závěsy v souladu s prováděcími pokyny dodavatele systému suché výstavby, který použijete na vytvoření podhledu. Pokud chcete použít dřevěný rošt, tento bod odpadá.
3 6. Montáž roštu Proveďte montáž roštu nosné konstrukce podhledu. Rošt zároveň vymezuje prostor pro vložení druhé vrstvy tepelné izolace. Jeho vzdálenost od krokví by měla být pokud možno všude stejná. 7. Vložení podkrokevní izolace Vložte podkrokevní izolaci Unifit do nosného roštu sádrokartonového podhledu.
4 8. Připevnění fólií Na nosný rošt připevněte parozábranu LDS 100 nebo parobrzdu LDS 2 Silk. K ocelovému roštu se lepí pomocí oboustranných lepicích pásků, k dřevěnému roštu se kotví pomocí sponek. Fólii klaďte se vzájemným přesahem 150 mm. V místě napojení na přiléhající štítovou nebo lícovou stěnu a prostupující prvky (komínová tělesa, střešní okna atd.) zvolte přesah fólie také 150 mm. 9. Slepení fólií Všechna napojení fólií vzduchotěsně slepte pomocí pásků LDS Solifit nebo LDS Soliplan. Spoje se zděnými konstrukcemi vytvoříte pomocí LDS těsnícího pásku.
5 10. Připevnění sádrokartonových desek Proveďte záklop konstrukce sádrokartonovými nebo sádrovláknitými deskami. Vysoce účinná parozábrana LDS 100 omezí vznik netěsností v místě průniku vrutů. U dřevěných palubek je nutné zdvojit rošt, aby mnohočetné vruty nebo hřebíky nedegradovaly účinnost parozábrany pod přípustnou mez. Jakou zvolit tloušťku izolace? Minimálně dvě vrstvy tepelné izolace Pro dosažení stále rostoucích požadavků na tepelnou izolaci byste měli kombinovat minimálně dvě vrstvy tepelné izolace. Nejčastěji izolaci mezi krokvemi a izolaci pod krokvemi. Vrstva pod krokvemi zvyšuje nejen úspory za vytápění, ale také eliminuje vznik tepelných mostů.
6 Jakou zvolit izolaci Pro zateplování šikmých střech jsou nejvhodnější výrobky z minerální vlny na bázi skla Unifit. Skelná vlna s ECOSE Technology je prodyšná, pružná a dokonale vyplní dutiny stavebních konstrukcí. Navíc neobsahuje formaldehyd, fenoly, akryláty, barviva a další látky ropného původu. Jakou zvolit tloušťku a typ izolace Tloušťku a typ izolace zvolte podle toho, jaké energetické náročnosti chcete dosáhnout. Orientujete se podle součinitele prostupu tepla. Čím je hodnota nižší, tím střešní konstrukce lépe izoluje. Tloušťka izolace mezi krokvemi zvolte stejnou jako výšku krokví. Ta bývá nejčastěji 140 až 160 mm. Tloušťka izolace pod krokvemi se běžně pohybuje okolo 60 mm. U energeticky úsporných konstrukcí může být 120 mm a více. Takové izolace se kotví na pomocný rošt.
7 Význam parotěsné zábrany Na straně interiéru je nutné ve střešní konstrukci vytvořit vzduchotěsnou vrstvu. Její účelem je zamezit nadměrnému pronikání vlhkosti ve formě vodní páry z interiéru. K vytvoření parotěsné vrstvy využijte systém LDS. Skládá se z podstřešních fólií, parozábran, parobrzd a těsnících komponentů.
