1 Prezentace: Stavba mateřské školy v Mariánských lázních (case study) Vincent Guillot Rigips / Ecomodula Konference Building Efficiency 7. června 2012, Praha

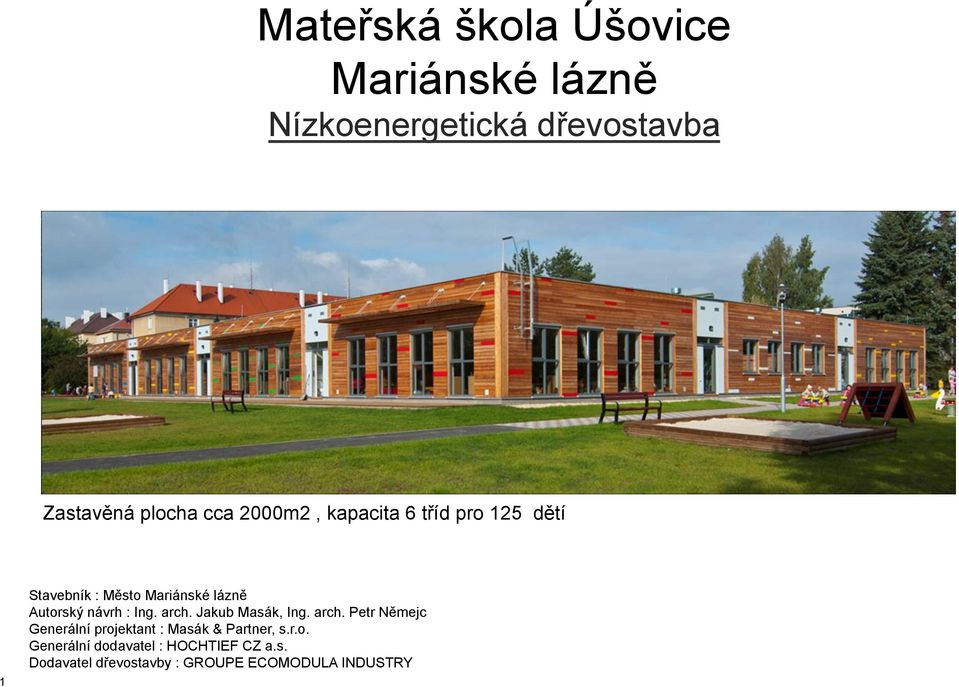

2 Mateřská škola Úšovice Mariánské lázně Nízkoenergetická dřevostavba Zastavěná plocha cca 2000m2, kapacita 6 tříd pro 125 dětí 1 Stavebník : Město Mariánské lázně Autorský návrh : Ing. arch. Jakub Masák, Ing. arch. Petr Němejc Generální projektant : Masák & Partner, s.r.o. Generální dodavatel : HOCHTIEF CZ a.s. Dodavatel dřevostavby : GROUPE ECOMODULA INDUSTRY

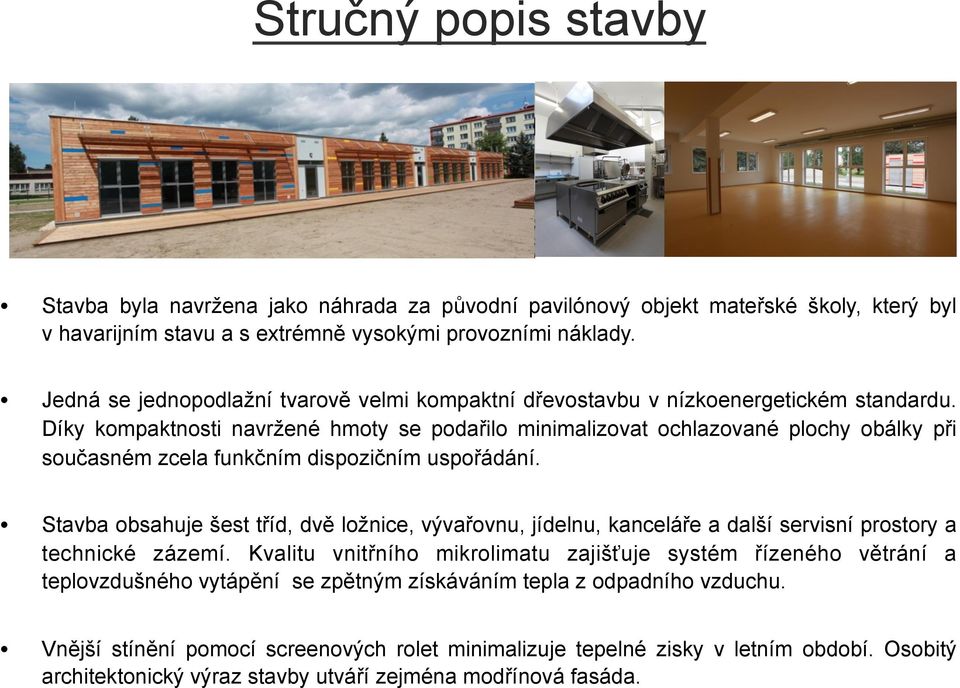

3 Stručný popis stavby Stavba byla navržena jako náhrada za původní pavilónový objekt mateřské školy, který byl v havarijním stavu a s extrémně vysokými provozními náklady. Jedná se jednopodlažní tvarově velmi kompaktní dřevostavbu v nízkoenergetickém standardu. Díky kompaktnosti navržené hmoty se podařilo minimalizovat ochlazované plochy obálky při současném zcela funkčním dispozičním uspořádání. Stavba obsahuje šest tříd, dvě ložnice, vývařovnu, jídelnu, kanceláře a další servisní prostory a technické zázemí. Kvalitu vnitřního mikrolimatu zajišťuje systém řízeného větrání a teplovzdušného vytápění se zpětným získáváním tepla z odpadního vzduchu. Vnější stínění pomocí screenových rolet minimalizuje tepelné zisky v letním období. Osobitý architektonický výraz stavby utváří zejména modřínová fasáda.

4 Grafické náhledy na konstrukci stavby

5 Koncepce realizace stavby Rozhodující faktory Maximální nároky na rychlost výstavby Termín započetí výstavby Koncepce Maximální prefabrikace Minimalizace rizika průniku vlhkosti do konstrukce v průběhu montáže 2

6 Proč nízkoenergetická dřevostavba q Pro dlouhodobé úspory Kč na energiích Až Kč/měs. = Kč/rok = 1 mil. Kč/25 let q Pro ochranu životního prostředí q Dřevo jako obnovitelný zdroj q Pro dobré zvukově izolační vlastnosti q Pro lepší zdraví uživatelů

7 VÝROBA prefabrikace - celostěnové panely včetně rozvodů elektroinstalace Termín výroby 8 týdnů (3-směnný provoz) Na stavbě pouze nenosné příčky, předstěny, zavěšený strop chodeb a jídelny 3

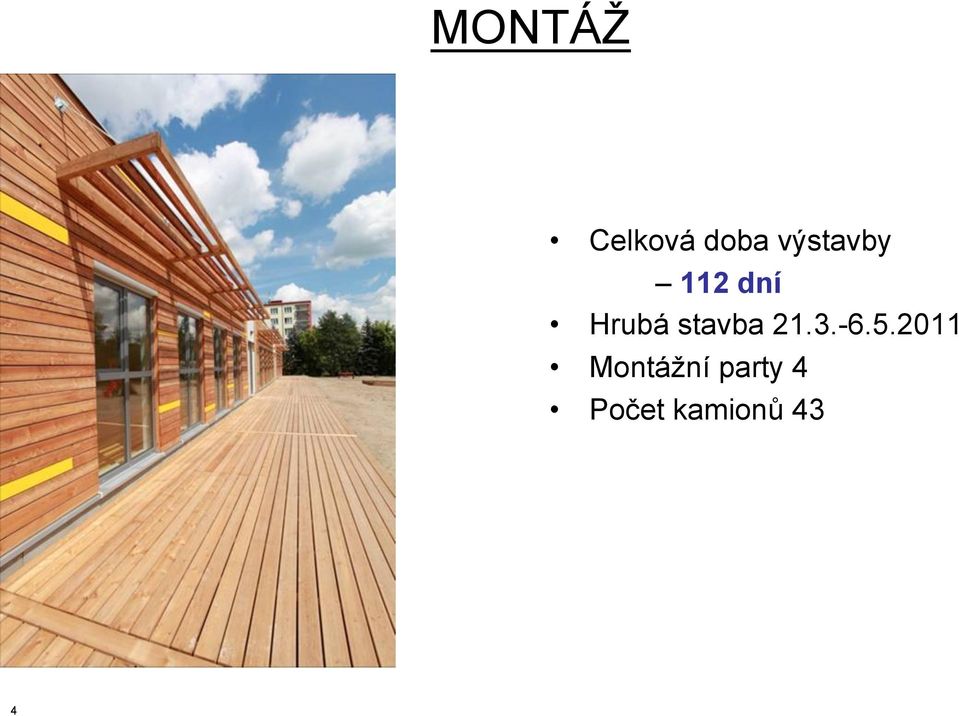

8 MONTÁŽ Celková doba výstavby 112 dní Hrubá stavba Montážní party 4 Počet kamionů 43 4

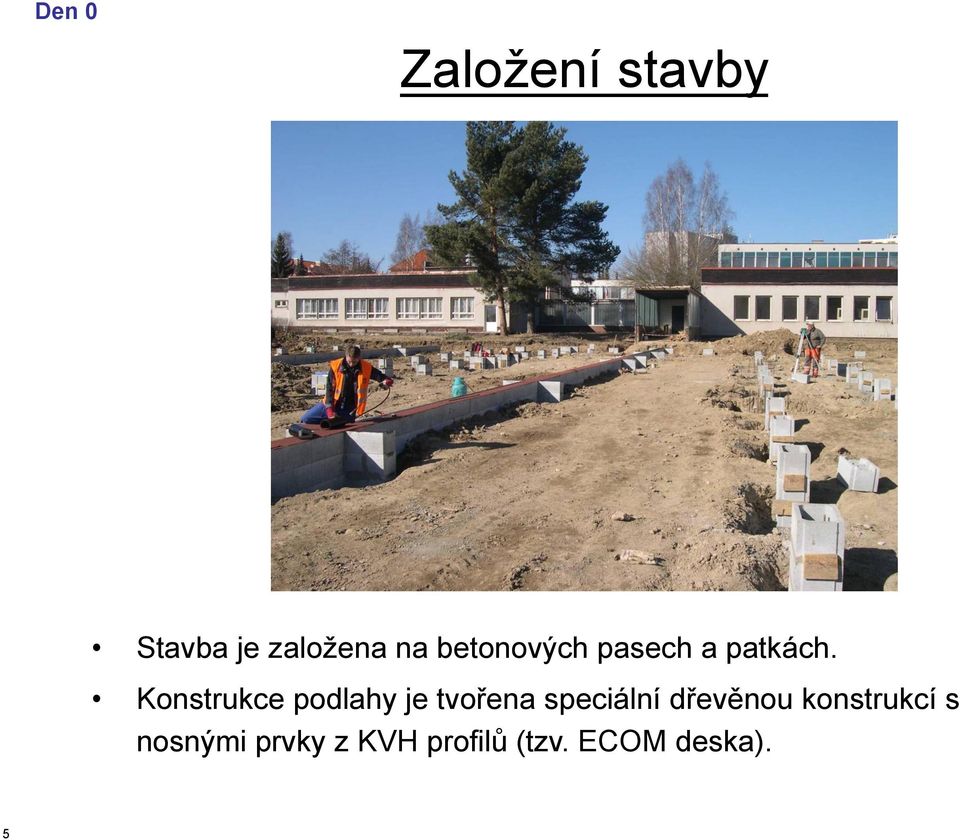

9 Den 0 Založení stavby Stavba je založena na betonových pasech a patkách. Konstrukce podlahy je tvořena speciální dřevěnou konstrukcí s nosnými prvky z KVH profilů (tzv. ECOM deska). 5

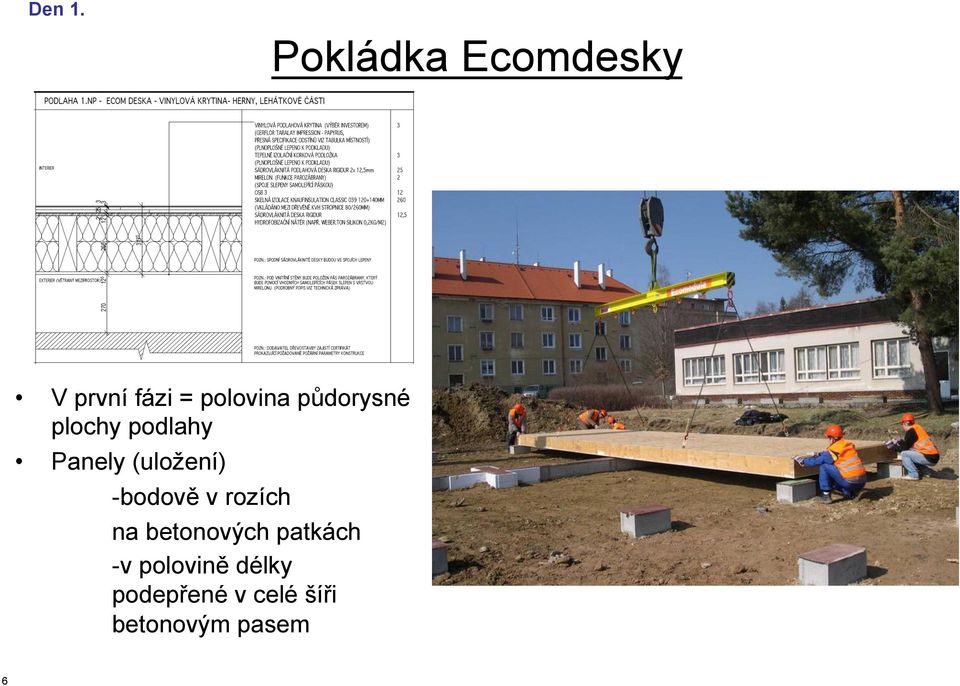

10 Den 1. Pokládka Ecomdesky V první fázi = polovina půdorysné plochy podlahy Panely (uložení) -bodově v rozích na betonových patkách -v polovině délky podepřené v celé šíři betonovým pasem 6

11 Den 1. Pokládka Ecomdesky prefabrikace - zateplené žebrové panely, opatřené hydroizolačním nátěrem na straně exteriéru, s vynechanými prostupy pro veškeré instalace a revizní otvory rozměry převážně cca 10,25x2,5m počet panelů 74 7

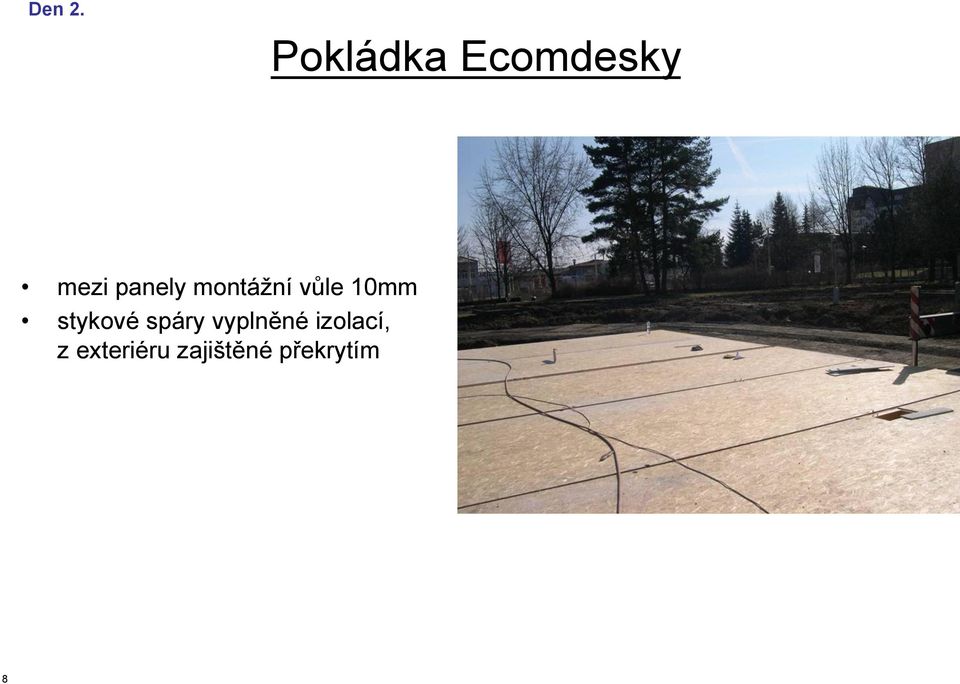

12 Den 2. Pokládka Ecomdesky mezi panely montážní vůle 10mm stykové spáry vyplněné izolací, z exteriéru zajištěné překrytím 8

13 Den 5. Montáž obvodových panelů prefabrikace - panely sendvičové konstrukce včetně vrstev fasády a vnitřních obkladů, v panelech osazeny výplně otvorů a rozvody elektroinstalace 9

14 Den 5. Montáž obvodových panelů rozměry cca 10,7x3,03m počet 55ks velké nároky na zpracování detailů stykování panelů 10

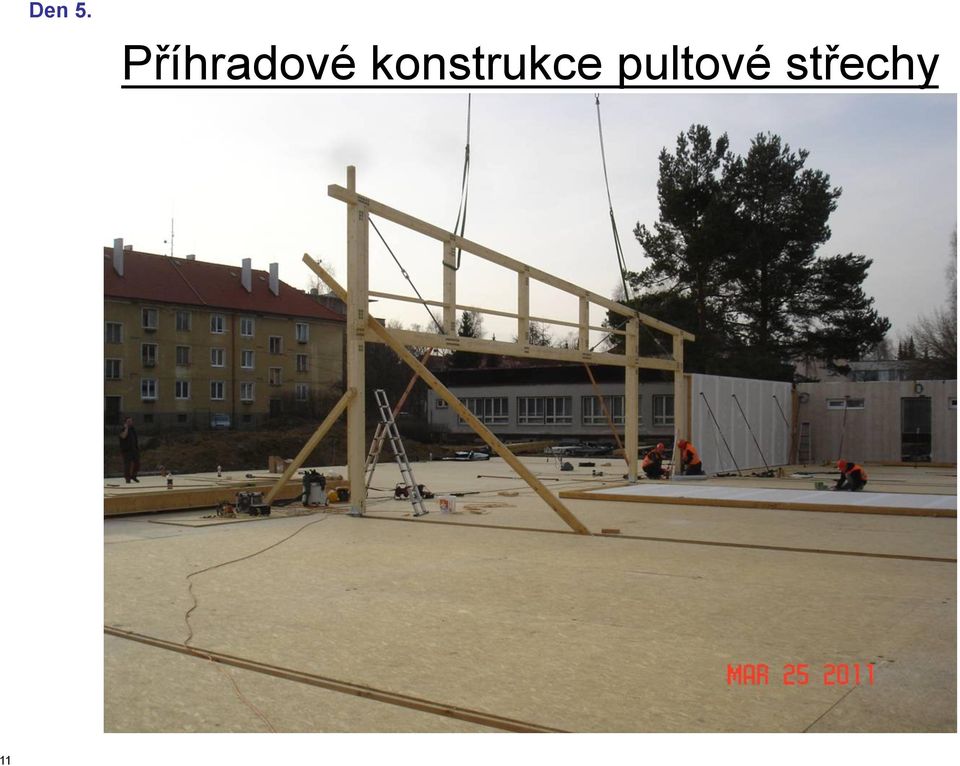

15 Den 5. Příhradové konstrukce pultové střechy 11

16 Den 6. Příhradové konstrukce pultové střechy příhradová rámová konstrukce kotvena přímo do spodní stavby 12

17 Den 9. Příhradové konstrukce pultové střechy 13

18 Den 9. Stropní/střešní panely prefabrikace - zateplené žebrové panely s kompletními vnitřními vrstvami skladby kce, včetně elektroinstalačních rozvodů součástí panelu vrstvy střešního pláště až po první pojistnou hydroizolační vrstvu střešní krytiny 14

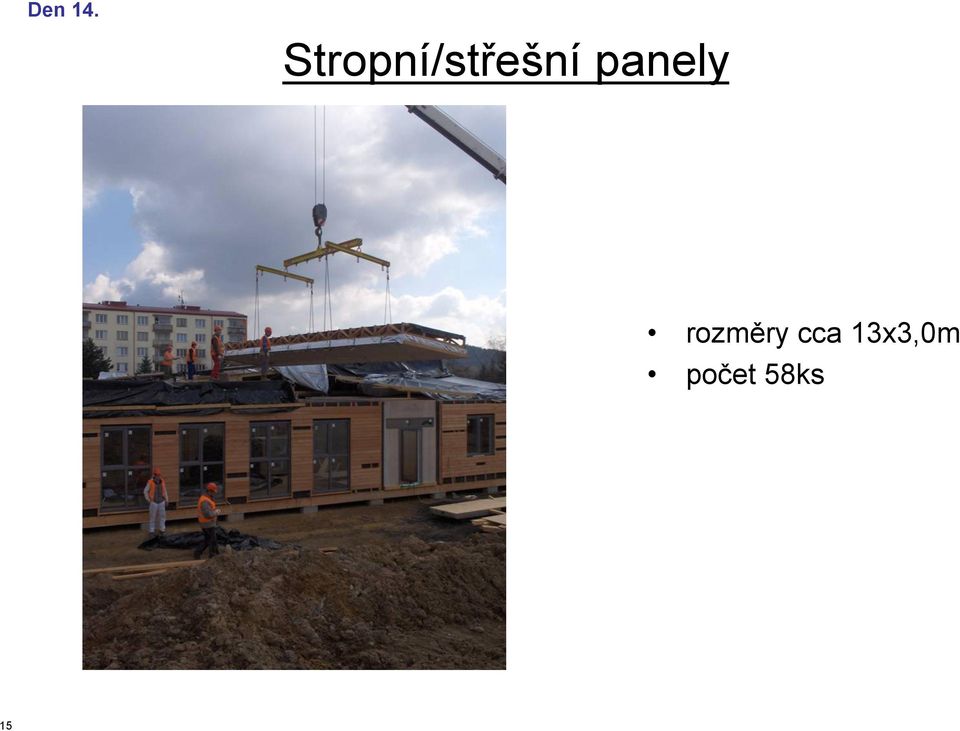

19 Den 14. Stropní/střešní panely rozměry cca 13x3,0m počet 58ks 15

20 Den 16. Stropní/střešní panely podpory po cca 5,0m 16

21 Den 16. Stropní/střešní panely lokálně panely bez opláštění kvůli dodatečným instalacím 17

22 Den 16. Stropní/střešní panely 18

23 Den základní typy panelů obvodové stěny s modřínovou fasádou nosný panel na chodbách s omítkou (OPs) nosné příčky s požadavkem Rw = 47dB nosné příčky se zvýšeným požadavkem Rw = 52dB 19

24 Den 22. HRUBÁ STAVBA Postup výstavby = buňkový koncept 2 kamiony na realizaci 1 buňky 20

25 Den 45. Střešní krytina 21

26 Den 58. Střešní krytina 22

27 Den 67. Vyvýšený světlík nad jídelnou 23

28 Den 67. Vyvýšený světlík nad jídelnou 24

29 Den 72. Vyvýšený světlík nad jídelnou 25

30 Den 68. Dokončování fasády 26

31 Den 75. Vnitřní povrchy Z důvodu protipožární ochrany byly ohrožené prvky obložené SDK RF 15 27

32 28 Den 73. Pohled na příhradovou konstrukci zevnitř

33 Den 88. Vnitřní povrchy Stropy a stěny: sádrovlaknité desky rigidur Obloženy nosniky: sádrokarton RF Rigips 29

34 Druhá fáze výstavby Doba druhé fáze výstavby Montážníci 36 Subdodávky 15 30

35 Den 93. Druhá fáze výstavby po zhotovení hrubé stavby se začaly provádět veškeré dokončovací práce - páteřní trasy elektroinstalace - vzduchotechniky - vytápění - instalace zdravotechniky - obklady sociálních zařízení - kuchyně - akustické podhledy - výmalby - Den

36 Den 100. Teplovzdušné vytápění Do větších prostorů distribuci tepla zajišťuje vzduch řízeného větrání s rekuperací Menší prostory vytápěny deskovými tělesy 32

37 Den 112. Akustické podhledy Sádrokartonové podhledy Rigips - nízká hmotnost a vhodné formáty desek - vysoká stabilita díky vloženým papírovým vláknům RIGIPS - nehořlavý materiál - vysoké požární odolnosti systémů Rigidur - snadná povrchová úprava 33

38 Měření vzduchotěsnosti n50= 0,5 1/h n50= 0,5 1/h n50= 0,7 1/h Zároveň Isocell byl dodavatel izolace celulóza 34

39 Den 112. Náhled do dokončených interiérů 35

40 Den 112. Náhled do dokončených interiérů 36

41 Den 112. Pohled na modřínové obložení 37

42 Rychlost výstavby Ecomodula staví své domy v rekordním čase Ø Pod střechou do týdne Ø Bydlet můžete do měsíce v=rdgejxj0qsy&feature=g-all-u

43 Závěr Je potěšující, že stále více investorů přemýšlí o dřevostavbách, jako o kvalitní, zdravé, přírodní alternativě klasických zděných staveb. Nízkoenergetické stavby mají do budoucna zelenou, jsou to stavby, které hravě splňují energetické požadavky nejen na bydlení. Věříme, že tato stavba, poslouží jako inspirace pro budoucí projekty. 38

44 Děkuji za pozornost, hezký zbytek dne 39

45 Za Pazdernou Písek Czech Republic 40
