1 Vestavné spotřebiče rozměrové výkresy spotřebičů informace možné postupy při instalaci technické 2013

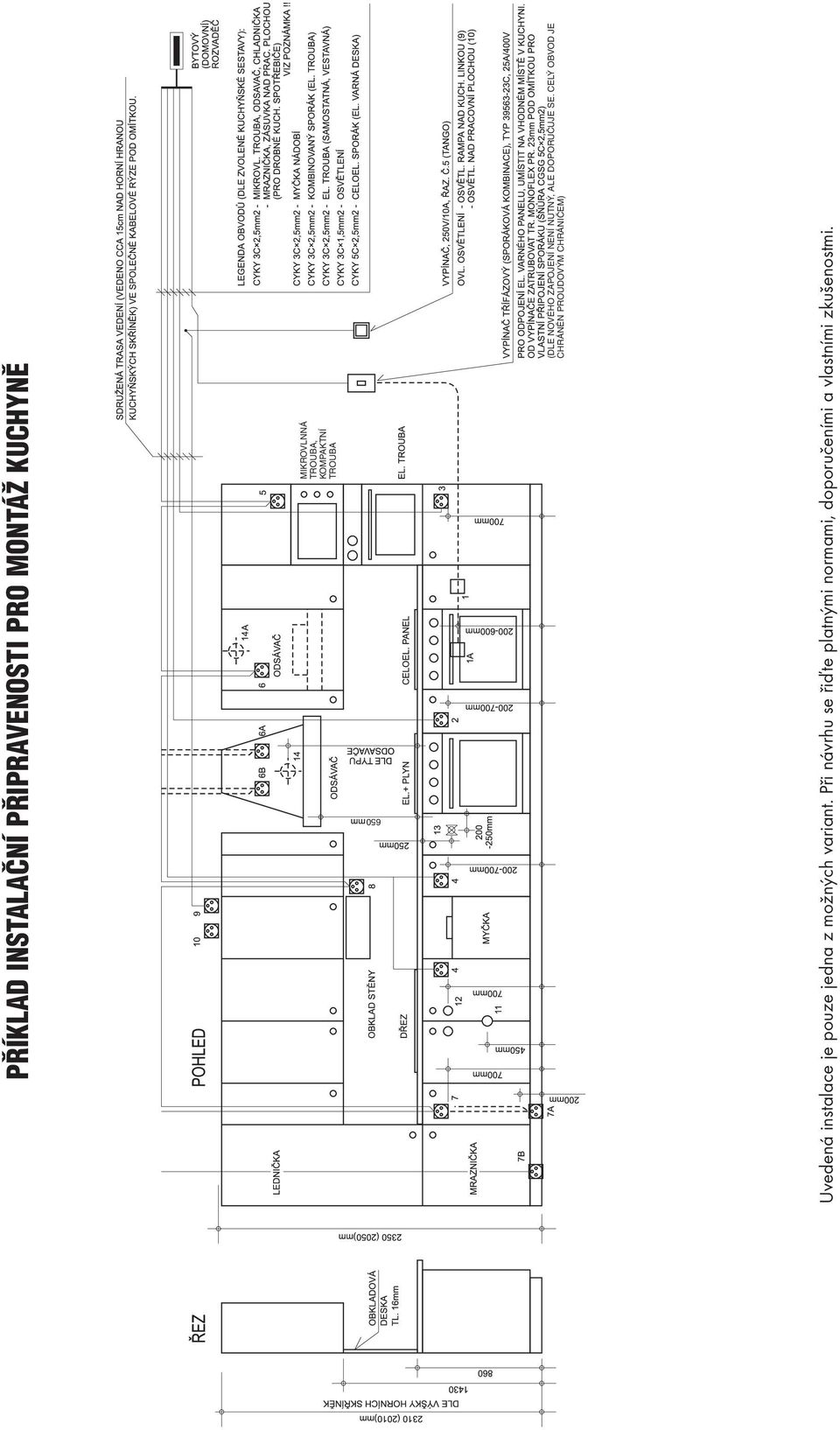

2 PŘÍKLAD INSTALAČNÍ PŘIPRAVENOSTI PRO MONTÁŽ KUCHYNĚ MIKROVLNNÁ TROUBA, KOMPAKTNÍ TROUBA 650 (DLE NOVÉHO ZAPOJENÍ NENÍ NUTNÝ, ALE DOPORUČUJE SE. CELÝ OBVOD JE CHRÁNĚN PROUDOVÝM CHRÁNIČEM) Uvedená instalace je pouze jedna z možných variant. Při návrhu se řiďte platnými normami, doporučeními a vlastními zkušenostmi.

3 Legenda: 1, 1A. vývod 400V/16A pro celoel. sporák (varnou desku), kabel CGSG 5C x 2,5 mm, délka 1,5 m. 2. zásuvka 230V pro el. troubu (ve spojení s plynovou nebo kombinovanou varnou deskou), případně též pro el. dvouplotýnkovou varnou desku. Zásuvka může být umístěna z levé nebo pravé strany (v sousední skříňce). 3. zásuvka 230V/16A pro vestavnou el. troubu. Umístění možné též v sousední skříňce. 4. zásuvka 230V/16A pro myčku nádobí. Možno umístit z pravé či levé strany myčky. Nikdy ne za myčku!! Je-li myčka napojena na vlastní přívod vody a odpad (při větší vzdálenosti od dřezu) musí být přívod vody a odpad umístěny vedle myčky, ne za myčkou. U myček, které jsou vybaveny aquastopem na přívodní hadici, nesmí být odpad umístěn přímo pod přívodem vody. Je třeba jej osadit bokem. 5. zásuvka 230V/16A pro mikrovlnnou troubu v sousední skříňce. 6. zásuvka 230V/16A pro odsavač par umístěna ve výšce 2050 mm. Při výšce horních skříněk 580 mm (nebo 2350 mm při výšce horních skříněk 880 mm). Okraj zásuvky se doporučuje umístit asymetricky 90 mm od středu skříňky. 6A, 6B. alternativy zásuvky pro odsavač (dle typu), nutno konzultovat s prodejcem. 7. zásuvka 230V/16A pro vestavné, eventuálně podstavné chladničky a mrazničky. 7A. zásuvku pro vestavnou chladničku/mrazničku lze umístit těsně nad zem, přístup po odklopení soklu. 7B. zásuvku pro vestavnou chladničku lze umístit těsně nad zem, přístup po odklopení soklu. 8. zásuvka 230V/16A nad prac. plochou pro drobné kuch. spotřebiče. Zásuvku neobsazovat. Ponechat vývod kabelu dl. min. 25 cm a kapsu ve zdivu pro velikost krabice KU68L. Při montáži bude v obkladu stěny vyvrtán otvor a osazena krabice KU68L do dutých příček (krabice osazena v obkladové desce). Po instalaci obkladu stěny bude provedena kompletace zásuvky. 9. zásuvka 230V/16A ovl. vypínačem (řaz. 5) pro osvětlení vestavěné do horní rampy kuchyně. 10. zásuvka 230V/16A ovl. vypínačem (řaz. 5) pro osvětlení instalované nad prac. plochou kuchyně. 11. odpad prům. 40 mm. Odpadní hadici neprodlužovat. Prodloužení vede ke snížení výkonu čerpadla! 12. přívod T+S vody opatřen rohovým ventilem na stojánkovou baterii 3/8, při použití myčky nebo pračky se použije T kus a ten se opatří rohovým ventilem 3/4. POZOR! AQUASTOP instalovat vždy ve svislém směru. Odpadní hadici neprodlužovat. Prodloužení vede ke snížení výkonu čerpadla! 13. plynový uzávěr pro plynové vařidlové desky vždy umístěn vpravo. Přívod plynu musí být vždy přístupný a revizovatelný. Délka hadice max. 120 cm! 14, 14A. odtah do komína prům. 120 mm/150 mm, problematiku instalace odsavačů vždy řádně prodiskutujte a promyslete. Základní technické údaje: proudová soustava: 3+PE+N, AC 50Hz, 400/230V, síť TN-S ochrana před NDN: samočinným odpojením od zdroje, ČSN příkon: dle zvolené kuchyňské sestavy a jejího vybavení Důležité poznámky: 1. při použití vyšších (150 mm) soklů kuch. linky je nutno ke kótám na obrázku přičíst 50 mm!! 2. v prostoru za myčkou nádobí nesmí být žádný ventil, odpad ani zásuvka!! 3. pro celoel. sporák (varnou desku) je nutno zajistit třífázový přívod 400V/16A vedený přes sporákovou kombinaci. Tento obvod musí mít samostatné jištění (3x16A). Dále musí být zajištěny samostatné obvody pro myčku (230V/16A). Pro kombinovaný sporák / dvouplotýnkovou varnou desku / (230V/16A) a vestavnou elektrickou troubu (230V/16A). Pro zbývající spotřebiče (odsavač, chladnička, mraznička, mikrovlnná trouba, zásuvka nad prac. plochou) lze použít společný zásuvkový obvod. Uvedené řešení je možné za předpokladu, že soudobé zatížení tohoto obvodu nepřekročí 3680 W!! Vzhledem k charakteru používaných drobných kuch. spotřebičů (např. rychlovarné konvice W, toustovač W a pod.) se jednoznačně doporučuje realizovat zásuvku nad pracovní plochou (pozice č. 8) taktéž jako samostatně jištěný obvod (16A)!! Samostaně jištěných zásuvek nad prac. plochou může být i více (dle zvážení uživatele). Zásuvky však nesmí být osazovány 200 mm vlevo a vpravo od přívodu vody (v celé výšce zdi) a nad dřezem. 4. osvětlení vestavěné do kuch. linky může být napojeno na světelný obvod společný dalším prostorám bytu či domu. Upozornění: Před vlastní realizací instalačních vývodů pro kuchyň je nutno řádně se seznámit s členěním a energetickými požadavky vybrané kuchyňské sestavy!! Následně doporučujeme provést orientační zakreslení jednotlivých dílů kuchyně v místě instalace s přihlédnutím ke zvolené kuchyňské sestavě a vybavenosti jednotlivými spotřebiči! Poté přistoupit k provedení vlastní instalace. Hlavní trasu kabelů vést cca 15 cm nad horními kuchyňskými skříňkami. Sestupné strasy vedení vést mimo prostor upevňovacích bodů jednotlivých skříněk!! Před provedením či opravou omítek se doporučuje provést zakreslení či fotodokumentaci provedených instalací, aby se předešlo případným pochybnostem a komplikacím při montáži!! V případě instalace celoel. varné desky s požadavkem na třífázové připojení 400V/16A je nutno, aby vlastní bytová jednotka (či rodinný domek) měly provedeny třífázové připojení a měření spotřeby!! Instalační práce - práce elektro musí být provedeny pracovníkem splňujícím kvalifikační předpoklady dané vyhl. ČÚBP a ČBÚ č. 50/1978 Sb. Před montáží kuchyně dodá zákazník revizní zprávu týkající se elektrické instalace nebo její části, ke které má být kuchyně připojena! 1

4 Odsavače par Volba velikosti odsavače ODSAVAČE Bezpečná vzdálenost od varné desky 65 cm 45 cm Doporučená vzdálenost pro dekorativní, podvěsné, teleskopické a vestavné odsavače Min 65 cm od plynových desek (dle ČSN) Min 55 cm od elektrických desek Doporučená vzdálenost pro dekorativní vertikální odsavače (od spodní hrany odsavače) Min 45 cm od varné desky (plynové nebo elektrické) Fagor má řešení až do výšky stropu 3m Použitím příslušenství označeném v katalogu ATC- xxx, je možné u vybraných modelů instalovat odsavač FAGOR v místnostech s výškou stropu až 3 m (při zachování doporučených vzdáleností od varné desky) Příslušenství odsavačů Průměr výstupního hrdla odsavačů FAGOR je ve většině případů 150 mm. Pro napojení na potrubí s menším průměrem je součástí dodávky také redukce na průměr 125 mm nebo 115 mm (tato redukce není součástí dodávky odsavačů TILE a MINITILE). Součástí dodávky odsavačů je i zpětná klapka (opět s výjimkou odsavačů TILE a MINI TILE). Odsavače komínové a ostrůvkové jsou pro možnost zapojení v režimu recirkulace vybaveny difuzorem s nástavci. V případě zapojení v režimu recirkulace se na výstupní hrdlo odsavače nemontuje zpětná klapka. Volba režimu odsavače odtah nebo recirkulace? Odsavač s venkovním odtahem Instalace odsavače s odtahem do vnějšího prostředí je z hlediska účinnosti pro odstranění pachů a par při vaření nejvýhodnější, zejména pokud je instalován nad plynovou vařidlovou deskou. Tato instalace však předpokládá dodržení bezpečnostních předpisů. Instalaci vedení pro odtah odsavače do venkovního prostoru by měl zákazníkovi navrhnout a provést odborník z příslušného oboru vzduchotechniky nebo stavebnictví, s ohledem na související platné předpisy a s vyloučením chyb, kterých se může laik dopustit. Odsavač recirkulační Toto provedení se používá v případech, kdy nelze instalovat vedení odtahu, nebo to nedovolují příslušné předpisy. Instalace této verze je levnější, protože odpadají náklady na venkovní vedení. Uhlíkový filtr je nutno měnit podle návodu na použití. Aktivní uhlí, které je ve filtru použito, se postupně rozpadá působením vzdušné vlhkosti a to i v případě, že není odsavač používán. U filtru, který není včas vyměněn, pak dochází k vypadávání uhlíkového prachu z odsavače na vařidlovou desku. Doporučujeme použít LONG LIFE filtr s životností až 3 roky. 13

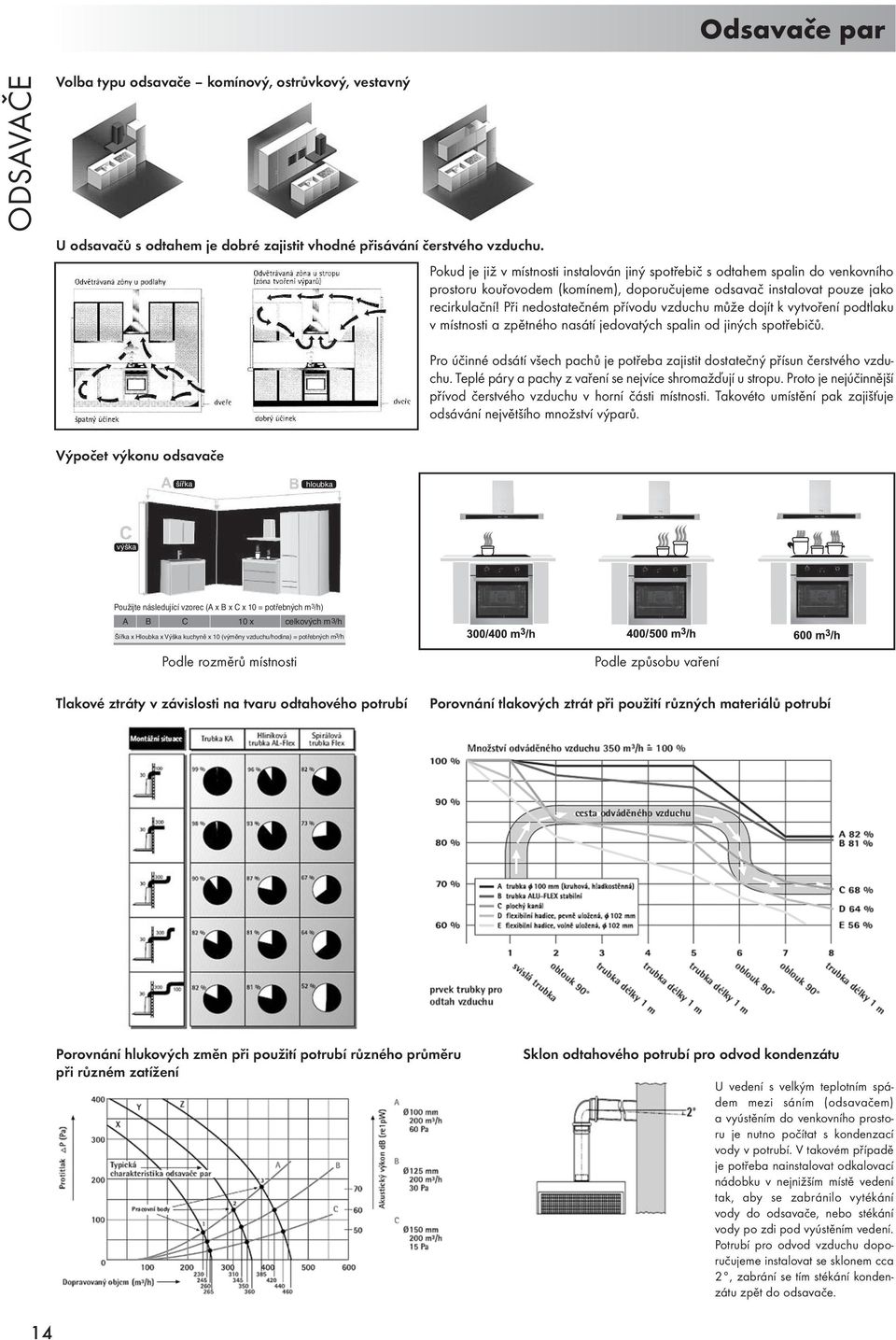

5 Odsavače par ODSAVAČE Volba typu odsavače komínový, ostrůvkový, vestavný U odsavačů s odtahem je dobré zajistit vhodné přisávání čerstvého vzduchu. Pokud je již v místnosti instalován jiný spotřebič s odtahem spalin do venkovního prostoru kouřovodem (komínem), doporučujeme odsavač instalovat pouze jako recirkulační! Při nedostatečném přívodu vzduchu může dojít k vytvoření podtlaku v místnosti a zpětného nasátí jedovatých spalin od jiných spotřebičů. Pro účinné odsátí všech pachů je potřeba zajistit dostatečný přísun čerstvého vzduchu. Teplé páry a pachy z vaření se nejvíce shromažďují u stropu. Proto je nejúčinnější přívod čerstvého vzduchu v horní části místnosti. Takovéto umístění pak zajišťuje odsávání největšího množství výparů. Výpočet výkonu odsavače šířka hloubka výška Použijte následující vzorec (A x B x C x 10 = potřebných m 3 /h) A B C 10 x celkových m 3/h Šířka x Hloubka x Výška kuchyně x 10 (výměny vzduchu/hodina) = potřebných m 3/h Podle rozměrů místnosti Tlakové ztráty v závislosti na tvaru odtahového potrubí Podle způsobu vaření Porovnání tlakových ztrát při použití různých materiálů potrubí Porovnání hlukových změn při použití potrubí různého průměru při různém zatížení Sklon odtahového potrubí pro odvod kondenzátu U vedení s velkým teplotním spádem mezi sáním (odsavačem) a vyústěním do venkovního prostoru je nutno počítat s kondenzací vody v potrubí. V takovém případě je potřeba nainstalovat odkalovací nádobku v nejnižším místě vedení tak, aby se zabránilo vytékání vody do odsavače, nebo stékání vody po zdi pod vyústěním vedení. Potrubí pro odvod vzduchu doporučujeme instalovat se sklonem cca 2, zabrání se tím stékání kondenzátu zpět do odsavače. 14

6 Odsavače par Výkon a hlučnost odsavačů dle normy - CECED Specifická norma UNE-EN pro odsavače par uvádí skutečný výkon odsávání v metrech krychlových za hodinu (m 3 /h) a tlak (Pa) v odsavači, měřený v kontrolním místě. Pro provedení důvěryhodného srovnání výkonů odsávání a hlučnosti je třeba použít tyto údaje naměřené podle normy. Jakákoliv srovnání mezi těmito hodnotami, které nebyly naměřeny podle této evropské normy, postrádají výpovědní hodnotu. Kontrolní místo pro měření Specifická norma UNE EN pro komínové a kuchyňské odsavače par udává maximální hlučnost odsavače v průběhu odsávání v decibelech (db(a)). Měření jsou prováděna v bezdozvukové a částečně bezdozvukové komoře. ODSAVAČE Dekorativní odsavače TILE a MINI TILE Primárně jsou určené jako recirkulační V balení uhlíkový filtr Long Life (AFC-31 pro TILE, AFC-32 pro MINI TILE). Long life aktivní uhlíkový filtr s dlouhou životností (až 3 roky) a s možností praní v myčce nádobí (cyklus do mytí cca 100 hodin provozu) Možnost napojení obou typů na odtah (pozor, velká designová změna) Příslušnství pro odtah: ATC-TI X pro TILE a RHD-92 X pro MINI TILE. Součástí je nerezový komínový nástavec a zpětná klapka. Boční pohled Instalovaný odsavač Přístup k tukovému a uhlíkovému filtru Ovládání Výstup vzduchu Mříž pro recirkulaci, příruba 150 mm pro odtah OSTRŮVKOVÉ ODSAVAČE 6CFT-90 V Isla (90 cm) O/ 150 mm MIN 900 MAX 1050 CFB-1000AIX CFB-1000AYX (*) Rozměry v mm (*) Maximální výška umístění motoru 999 MIN 830 MAX CFC 40AIX 7CFT NERO Isla nerez ocel a sklo Ø Ø 449,8 Ø 150 Min 837 Max 1137 Min 1000 Max ,5 550 Maximální výška umístění motoru 534 mm. 100,9 21,2 Uchycení odsavače ke stropu 305, ,

7 Odsavače par ODSAVAČE ODSAVAČE KOMÍNOVÉ CFB-90AX ES CFB-1200AX, CFB-12000AX CFB-900 AX, CFB-9000AX MIN 675 MAX 1270 O/ 150 mm (*) 40 Odtah ven Min 650 Max 1002 Recirkulace Min 750 Max ø150 mm 1200 (CFB-12000) 900 (CFB-9000) CFB-700AX CFB-600AX CFB-91X 9 CFB-61X Odtah ven Min 650 Max 1002 Recirkulace Min 750 Max ø150 mm ø150 mm 900 (9CFB-91) 600 (9CFB-61) CFS-900AX, CFS-90AX CFS-600AX, CFS-60AX 271 (CFS-60) 331 (CFS-90) 274 9CFD-90X 9CFD-60X 9CFD-60B 9CFD-60N Odtah ven Min 650 Max Recirkulace 608 Min 750 Max ø150 mm ø150 mm 900 (CFS-90) 600 (CFS-60) 900 (9CFD-90) 600 (9CFD-60) 16

8 Odsavače par ODSAVAČE VÝSUVNÉ AF3-647 X nerezový čelní panel AF3-647 B bílý AF3-647 N černý 25,5 72,5 598 Ø120 38,5 = = 25, *265 22, AF3-649 X Ø max CC-130 E X nerezový čelní panel Ø ODSAVAČE ODSAVAČE VÝKLOPNÉ AF3-617 IX 67 99/119 ODSAVAČE PODVĚSNÉ AF3-607 X nerez AF3-607 N černý AF3-607 B bílý FILTRAČNÍ JEDNOTKY AF2-627 IX 99/119 Ø / Rozměry v mm 210 ODSAVAČE DEKORATIVNÍ VERTIKÁNÍ 3CFT-TILE

9 Gestoři servisu FAGOR (autorizovaná servisní zastoupení) PRAHA FAVIA, s. r. o. PZ Nokian, Jesenická 565, Dolní Jirčany , , MILAN KUBEC - MIKU Karlická 52/14, PRAHA - Radotín , , servis@miku.cz STŘEDOČESKÝ KRAJ FAVIA, s. r. o. PZ Nokian, Jesenická 565, Dolní Jirčany , , servis@favia.cz PLZEŇSKÝ KRAJ KAREL HRANIČKA ml. Plaská 38, PLZEŇ , , skg@skg.cz KARLOVARSKÝ KRAJ KAREL HRANIČKA ml. Plaská 38, PLZEŇ , , skg@skg.cz LIBERECKÝ KRAJ ELEKTROSERVIS Menčík Proletářská 120, LIBEREC , , servis@elektroservismencik.cz KRÁLOVÉHRADECKÝ KRAJ ABSOLUT SERVIS, spol. s. r. o. Pulická 452, DOBRUŠKA , , absolut.servisdka@gmail.com, absolut.dispecink@seznam.cz PARDUBICKÝ KRAJ ABSOLUT SERVIS, spol. s. r. o. Pulická 452, DOBRUŠKA , KRAJ VYSOČINA FAGORCENTRUM Polenská 4, JIHLAVA , , fcentrum.obchod@volny.cz JIHOČESKÝ KRAJ PS STROJSMALT Neklanova 2,Č.BUDĚJOVICE , sykoracb@centrum.cz BRNĚNSKÝ KRAJ PERFEKTSERVIS, spol. s. r. o. Václavská 1, BRNO , , servis@perfektservis.cz OLOMOUCKÝ KRAJ SERVIS MARTINEK Březová 121, Březová , , ive.mservis@ .cz OSTRAVSKÝ KRAJ SERVIS MARTINEK Březová 121, Březová , , ive.mservis@ .cz ÚSTECKÝ KRAJ SERVIS HAMAS, spol. s. r. o. Jakoubkova 586, LOUNY , , info@servishamas.cz ZLÍNSKÝ KRAJ J.OLŠANÍK DUO SERVIS Tř. T. Bati 1846, OTROKOVICE , , info@pracky-mycky.cz Gestori servisu FAGOR (autorizované servisné zastúpenia) Centrálny dispečing záručných opráv FAGOR v Slovenskej republike: FAGOR SLOVENSKO s.r.o., Jánskeho 11, Nitra tel.: 037/ , servis@fagor.sk Regionálne servisné dispečingy FAGOR v Slovenskej republike: Bratislavský, Trnavský a Nitriansky kraj: ELEKTROHELP Farského 10, Bratislava tel.: 02/ , okrem chlad., elektrohelp@elektrohelp.sk CHLADENIE s.r.o. Kovorobotnícka 3, Bratislava tel.: 02/ len pre chladenie, chladenie@chladeniesro.sk Trenčiansky kraj a západ Žilinského kraja: ELP Eva Kašová Predmestská 55, Žilina tel.: 041/ , elp-evakasova@pobox.sk Banskobystrický kraj a východ Žilinského kraja: STROJSMALT s.r.o. Medený hámor 5, B. Bystrica tel.: 048/ , dispecing@strojsmalt.sk Košický a Prešovský kraj : ASTA-KE s.r.o. Slovenská 93, Košice tel.: 055/ , zakazka@asta-ke.sk ČESKÁ REPUBLIKA SLOVESNKÁ REPUBLIKA Spotřebiče Fagor jsou určeny pro použití v domácnosti. Výrobce si vyhrazuje právo změny technických parametrů bez předchozího upozornění.

10 Na vybrané spotřebiče poskytujeme prodlouženou záruku v délce 50 měsíců. FAGOR ELEKTRO s.r.o. Dělnická Praha 7 Czech Republic Tel: Fax: info@fagor-elektro.cz FAGOR SLOVENSKO s.r.o. Jánskeho Nitra Slovensko Tel.: Fax: info@fagor.sk
