PROSTOROVÝ TERMOSTAT S GSM MODULEM

Transkript

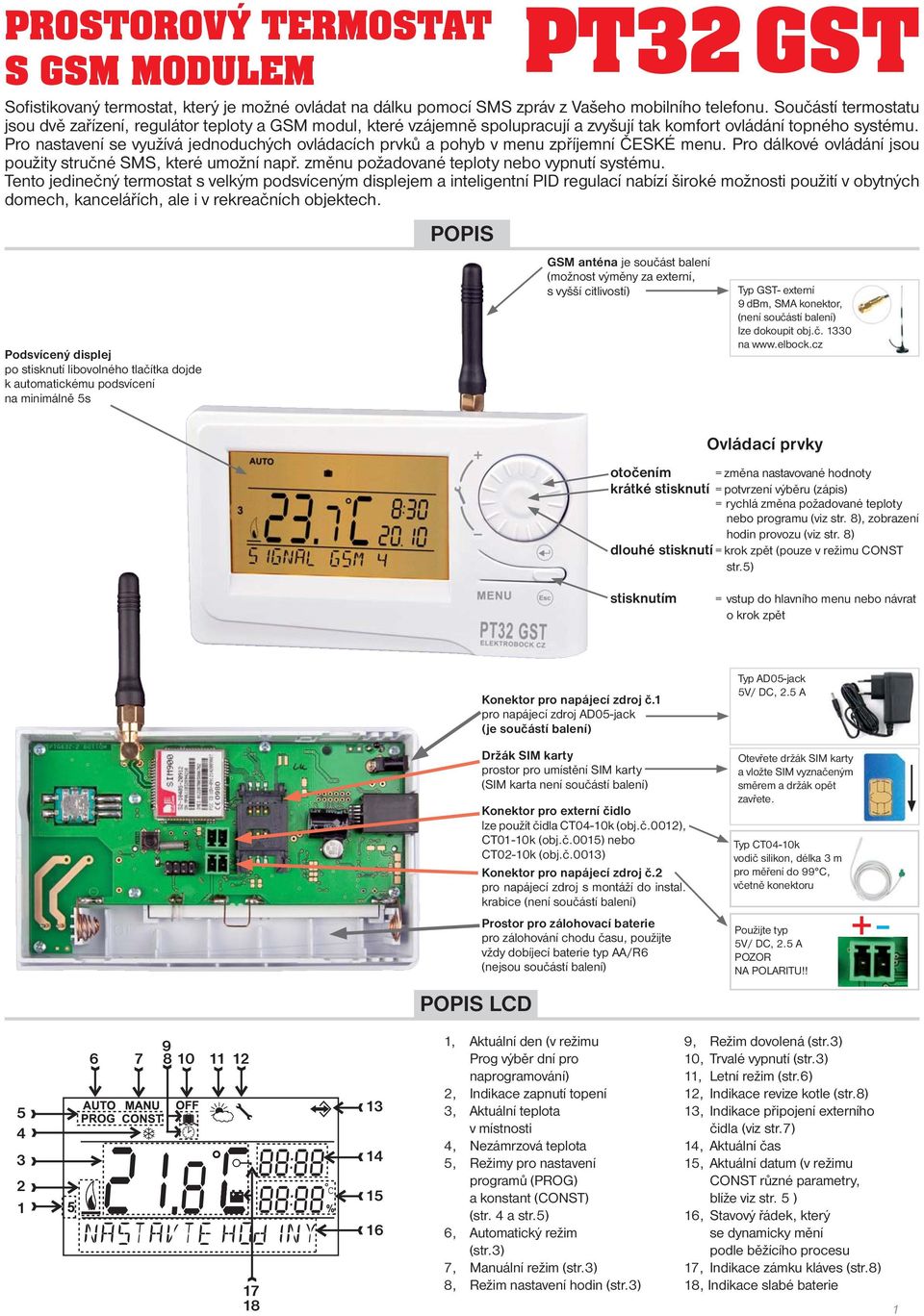

1 PROSTOROVÝ TERMOSTAT S GSM MODULEM Podsvícený displej po sisknuí libovolného lačíka dojde k auomaickému podsvícení na minimálně 5s PT32 GST Sofi sikovaný ermosa, kerý je možné ovláda na dálku pomocí SMS zpráv z Vašeho mobilního elefonu. Součásí ermosau jsou dvě zařízení, reguláor eploy a GSM modul, keré vzájemně spolupracují a zvyšují ak komfor ovládání opného sysému. Pro nasavení se využívá jednoduchých ovládacích prvků a pohyb v menu zpříjemní ČESKÉ menu. Pro dálkové ovládání jsou použiy sručné SMS, keré umožní např. změnu požadované eploy nebo vypnuí sysému. Teno jedinečný ermosa s velkým podsvíceným displejem a ineligenní PID regulací nabízí široké možnosi použií v obyných domech, kancelářích, ale i v rekreačních objekech. POPIS GSM anéna je součás balení (možnos výměny za exerní, s vyšší cilivosí) Typ GST- exerní 9 dbm, SMA konekor, (není součásí balení) lze dokoupi obj.č na Ovládací prvky oočením = změna nasavované hodnoy kráké sisknuí = povrzení výběru (zápis) = rychlá změna požadované eploy nebo programu (viz sr. 8), zobrazení hodin provozu (viz sr. 8) dlouhé sisknuí = krok zpě (pouze v režimu CONST sr.5) sisknuím = vsup do hlavního menu nebo návra o krok zpě Konekor pro napájecí zdroj č.1 pro napájecí zdroj AD05-jack (je součásí balení) Držák SIM kary prosor pro umísění SIM kary (SIM kara není součásí balení) Konekor pro exerní čidlo lze použí čidla CT04-10k (obj.č.0012), CT01-10k (obj.č.0015) nebo CT02-10k (obj.č.0013) Konekor pro napájecí zdroj č.2 pro napájecí zdroj s monáží do insal. krabice (není součásí balení) Prosor pro zálohovací baerie pro zálohování chodu času, použije vždy dobíjecí baerie yp AA/R6 (nejsou součásí balení) POPIS LCD Typ AD05-jack 5V/ DC, 2.5 A Oevřee držák SIM kary a vlože SIM vyznačeným směrem a držák opě zavřee. Typ CT04-10k vodič silikon, délka 3 m pro měření do 99 C, včeně konekoru Použije yp 5V/ DC, 2.5 A POZOR NA POLARITU!! , Akuální den (v režimu Prog výběr dní pro naprogramování) 2, Indikace zapnuí opení 3, Akuální eploa v mísnosi 4, Nezámrzová eploa 5, Režimy pro nasavení programů (PROG) a konsan (CONST) (sr. 4 a sr.5) 6, Auomaický režim (sr.3) 7, Manuální režim (sr.3) 8, Režim nasavení hodin (sr.3) 9, Režim dovolená (sr.3) 10, Trvalé vypnuí (sr.3) 11, Lení režim (sr.6) 12, Indikace revize kole (sr.8) 13, Indikace připojení exerního čidla (viz sr.7) 14, Akuální čas 15, Akuální daum (v režimu CONST různé paramery, blíže viz sr. 5 ) 16, Savový řádek, kerý se dynamicky mění podle běžícího procesu 17, Indikace zámku kláves (sr.8) 18, Indikace slabé baerie 1

2 MONTÁŽ Termosa insaluje na vhodné míso, kde jeho činnos nebude ovlivněna přímým prouděním eplého vzduchu od opidla, slunečním zářením a jinými rušivými vlivy. Také se vyvaruje monáži na venkovní sěnu. Insalační výška by měla bý cca1.5 m nad zemí. Termosa umísěe do zv. referenční mísnosi, např. obývací pokoj (podle eploy v éo mísnosi bude docháze ke spínání zdroje epla). Monáž smí provádě jen osoba s odpovídající kvalifikací! Monáž musí bý prováděna bez napěí! 1) Vypněe hlavní jisič. 2) Sejměe ovládací čás od spodního kryu přísroje (obr.1). 3) Vyšípněe plas uprosřed spodního kryu pro přívod vodičů. 4) Proáhněe vodiče vyvořeným ovorem a připoje ke svorkovnici viz schéma zapojení. 5) Upevněe spodní kry na insalační krabici pomocí šroubků (obr.2). 6) V zadním prosoru ovládací čási je držák SIM kary, do kerého zasuňe akivovanou SIM karu. 7) Pokud požadujee zálohu chodu času, umísěe dobíjecí baerie (viz obr.3) 8) Nasaďe ovládací čás na spodní kry (obr.2). 9) Připoje napájecí zdroj do konekoru č.1 nebo č.2 (viz sr.1). 10) Zapněe hlavní jisič a oesuje správné zapojení ermosau viz sr.3 (TEST). 11) Při prvním zapnuí (nebo reseu) se na ermosau objeví nápis NASTAVTE HOdINY, ZAdEJTE PIN nasave akuální čas a den podle insrukcí na sr.3 a nasave PIN viz sr.7. Obr.1 Obr.2 Obr.3 dobíjecí baerie AA dobíjecí baerie AA Termosa umožňuje zálohování chodu času při výpadku napájení. Je nuné použí dobíjecí užkové baerie 2x1,2 V yp AA/R6. Po výpadku napájení bude čas sále akuální (živonos cca 2 roky podle ypu použiých baerií). Výhodou je dobíjení baerií po znovuobnovení napájení. POZOR BATERIE NESLOUŽÍ K NAPÁJENÍ TERMOSTATU, K NAPÁJENÍ JE NUTNÉ POUŽÍT ZDROJ AD05-jack (viz sr.1) Schéma zapojení: MENU konekor pro připojení napájecího zdroje AD05 PT32GST bezpoenciální (beznapěťový) konak * * KOTEL Svorky pro ermosa jsou u každého ypu kole různě značeny, proo dodržuje elekrické připojení doporučené výrobcem kole! PRVNÍ ZAPNUTÍ Při prvním zapnuí PT32GST se na LCD objeví následující hlášení, posupuje dle návodu a proveďe příslušná nasavení: TEST GSM MOdULU Probíhá konrola GSM modulu. NASTAVTE HOdINY Siskněe 2 x l. MENU, oočením l. vybere režim HODINY a proveďe nasavení viz sr.3 Siskněe 2 x l. MENU, oočením l. vybere režim CONST, přejděe k nasavení CONST13 viz sr.7 ZAdEJTE PIN 13 2

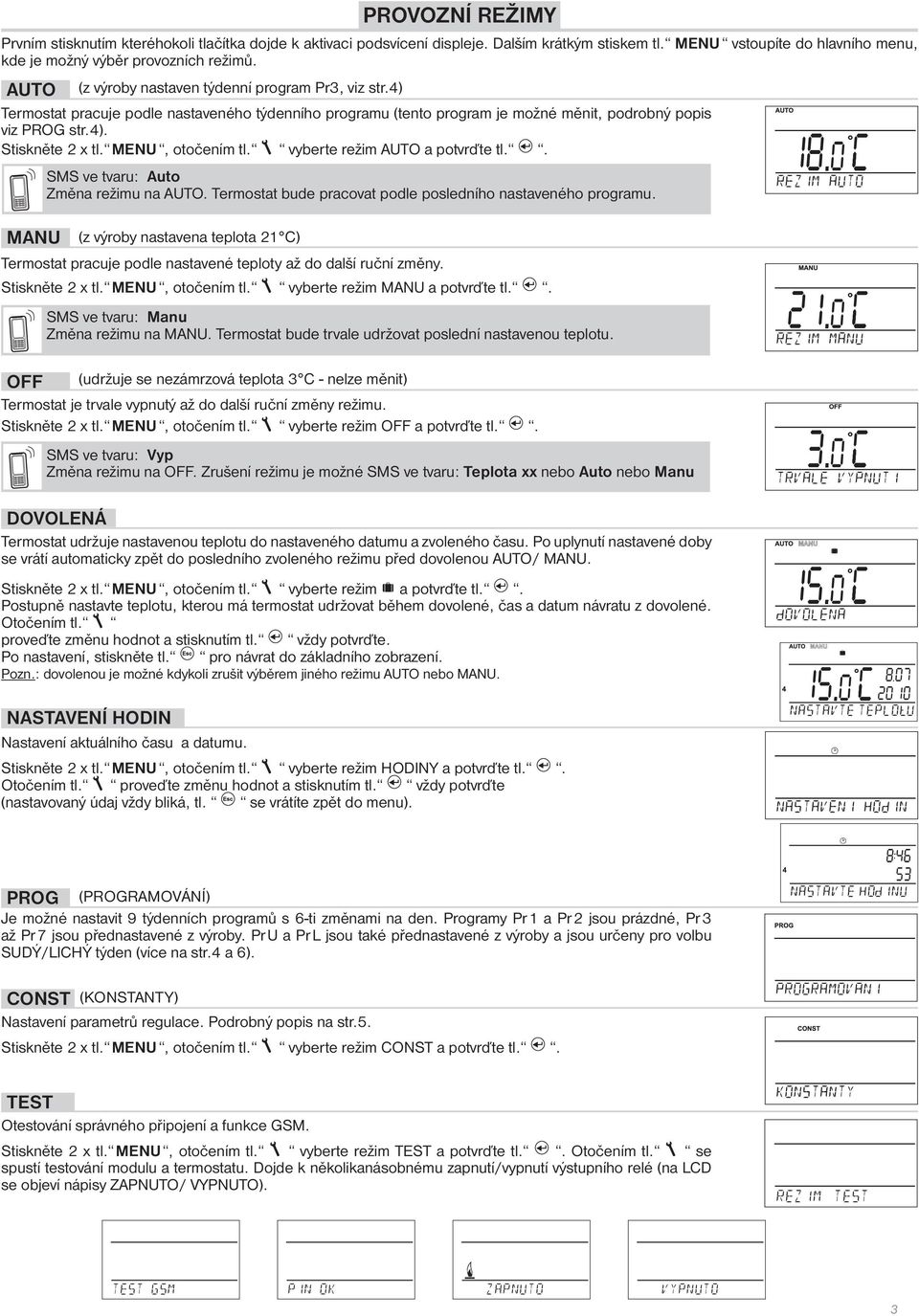

3 PROVOZNÍ REŽIMY Prvním sisknuím keréhokoli lačíka dojde k akivaci podsvícení displeje. Dalším krákým siskem l. MENU vsoupíe do hlavního menu, kde je možný výběr provozních režimů. AUTO (z výroby nasaven ýdenní program Pr3, viz sr.4) Termosa pracuje podle nasaveného ýdenního programu (eno program je možné měni, podrobný popis viz PROG sr.4). Siskněe 2 x l. MENU, oočením l. vybere režim AUTO a povrďe l.. SMS ve varu: Auo Změna režimu na AUTO. Termosa bude pracova podle posledního nasaveného programu. MANU (z výroby nasavena eploa 21 C) Termosa pracuje podle nasavené eploy až do další ruční změny. Siskněe 2 x l. MENU, oočením l. vybere režim MANU a povrďe l.. SMS ve varu: Manu Změna režimu na MANU. Termosa bude rvale udržova poslední nasavenou eplou. OFF (udržuje se nezámrzová eploa 3 C - nelze měni) Termosa je rvale vypnuý až do další ruční změny režimu. Siskněe 2 x l. MENU, oočením l. vybere režim OFF a povrďe l.. SMS ve varu: Vyp Změna režimu na OFF. Zrušení režimu je možné SMS ve varu: Teploa xx nebo Auo nebo Manu DOVOLENÁ Termosa udržuje nasavenou eplou do nasaveného daumu a zvoleného času. Po uplynuí nasavené doby se vráí auomaicky zpě do posledního zvoleného režimu před dovolenou AUTO/ MANU. Siskněe 2 x l. MENU, oočením l. vybere režim a povrďe l.. Posupně nasave eplou, kerou má ermosa udržova během dovolené, čas a daum návrau z dovolené. Oočením l. proveďe změnu hodno a sisknuím l. vždy povrďe. Po nasavení, siskněe l. pro návra do základního zobrazení. Pozn.: dovolenou je možné kdykoli zruši výběrem jiného režimu AUTO nebo MANU. NASTAVENÍ HODIN Nasavení akuálního času a daumu. Siskněe 2 x l. MENU, oočením l. vybere režim HODINY a povrďe l.. Oočením l. proveďe změnu hodno a sisknuím l. vždy povrďe (nasavovaný údaj vždy bliká, l. se vráíe zpě do menu). PROG (PROGRAMOVÁNÍ) Je možné nasavi 9 ýdenních programů s 6-i změnami na den. Programy Pr 1 a Pr 2 jsou prázdné, Pr 3 až Pr 7 jsou přednasavené z výroby. Pr U a Pr L jsou aké přednasavené z výroby a jsou určeny pro volbu SUDÝ/LICHÝ ýden (více na sr.4 a 6). CONST (KONSTANTY) Nasavení paramerů regulace. Podrobný popis na sr.5. Siskněe 2 x l. MENU, oočením l. vybere režim CONST a povrďe l.. TEST Oesování správného připojení a funkce GSM. Siskněe 2 x l. MENU, oočením l. vybere režim TEST a povrďe l.. Oočením l. se spusí esování modulu a ermosau. Dojde k několikanásobnému zapnuí/vypnuí výsupního relé (na LCD se objeví nápisy ZAPNUTO/ VYPNUTO). REZIM TEST TEST GSM PIN OK ZAPNUTO VYPNUTO 3

4 PROG (PROGRAMOVÁNÍ) Je možné nasavi 9 ýdenních programů s 6-i změnami na den. Programy Pr 1 a Pr 2 jsou prázdné, Pr 3 až Pr 7 jsou přednasavené z výroby. Pr U a Pr L jsou aké přednasavené z výroby a jsou určeny pro volbu SUDÝ/LICHÝ ýden (více na sr.6). Změna nasavení programu: Siskněe 2 x l. MENU, oočením l. vybere režim PROG a povrďe l.. Na displeji bliká číslo zvoleného programu. Oočením l. vybere program, kerý chcee upravi a povrďe l.. Oočením l. vybere poče dní pro naprogramování (je možné programova den po dni nebo 1-5=Po - Pá, 6-7=So - Ne a 1-7=Po - Ne) a povrďe l.. Rozbliká se 1.čas změny, oočením l. nasave čas a povrďe l.. K omuo času nasave oočením l. eplou a opě povrďe l.. Na LCD se objeví 2.čas změny. Posupuje sejným způsobem jako u prvního nasavení změn. Tako je možné nasavi až 6 eploních změn na den. Pro posun o jeden krok zpě siskněe kráce l., pro návra do základního zobrazení siskněe l. dlouze. Po změně přednasaveného programu překonroluje zda všechny nasavené změny odpovídají Vašim požadavkům! Není podmínkou využíva v jednom dni všech šes změn! Tabulky eploních programů: program 1 program 2 5 Pozn.: údaj 5/21 znamená v 5 hodin je požadovaná eploa 21 C 6 7 Všechny uvedené programy je možné měni! Volba sudý a lichý ýden: Too nasavení je výhodné např. při směnném provozu (každý ýden jsou různé požadavky na epelnou pohodu v objeku). Dojde k auomaickému sřídání programů PrU a PrL. Tyo programy je možné aké upravi podle Vašich požadavků. Siskněe 2 x l. MENU, oočením l. vybere režim CONST a povrďe l.. Siskněe l. olikrá až se na LCD objeví konsana č.9. Oočením l. nasave ANO a povrďe l.. U L 4

5 CONST (KONSTANTY) Nasavení paramerů regulace. Siskněe 2 x l. MENU, oočením l. vybere režim CONST a povrďe l.. 1 CESKY (z výroby nasavena češina) Výběr jazyka (CZ/PL/EN/DE/RU/SVK). Oočením l. vybere jazyk a povrďe l.. 2 MINIMÁLNÍ REGUL. TEPLOTA (z výroby nasavena 5 C) Nasavení omezení minimální nasavielné eploy. Při použií GSM modulu budee informováni SMS zprávou o poklesu eploy v mísnosi pod uo hodnou. Volíme v rozsahu od 3 C do 10 C (po 0.5 C). Oočením l. nasave hodnou a povrďe l.. 3 MAXIMÁLNÍ REGUL. TEPLOTA (z výroby nasavena 39 C) Nasavení omezení maximální nasavielné eploy. Při použií GSM modulu budee informováni SMS zprávou o vzrůsu eploy v mísnosi nad uo hodnou. Volíme v rozsahu od 15 C do 39 C (po 0.5 C). Oočením l. nasave hodnou a povrďe l.. 4 DRUH REGULACE (z výroby nasavena PID regulace) Výběr druhu regulace: Oočením l. vybere druh regulace a povrďe l.. HS = Hysereze Rozdíl mezi požadovanou a skuečnou eploou. Pokud je hysereze 1 C, požadovaná eploa 20 C, ermosa vypne při 20 C a znovu sepne při 19 C (viz graf). Pro správnou funkci hysereze nasave paramery podle druhu opného sysému, viz CONST 5. Pozn.: při výběru hysereze je auomaicky vynechána CONST 6. PI = proporcionálně inegrační regulace Princip PI regulace spočívá v porovnání akuální eploy mísnosi s požadovanou eploou. Cílem PI regulace je dosáhnou a udržova požadovanou eplou bez překmiů (viz graf). Pro správnou funkci PI regulace nasave paramery regulace, podle druhu opného sysému a s ohledem na epelnou servačnos mísnosi, viz CONST 6. Pozn.: při výběru PI regulace je auomaicky vynechána CONST 5. PID = proporcionálně inegračně derivační regulace Principem PID je koninuální porovnávání akuální eploy mísnosi s požadovanou eploou a auomaická adapace reguláoru daným podmínkám. Je o nejdokonalejší spojiá regulace, lze dosáhnou nejen kráké doby regulace, ale i vysoké přesnosi bez rvalé regulační odchylky. Minimální doba zapnuí je vniřně nasavena na 2 minuy pásmo proporcionaliy jsou 2 C, časový inerval je auomaicky dopočíáván podle akuálních eploních podmínek. Pozn.: při výběru PID regulace je auomaicky vynechána CONST 5 a CONST 6. HYSTEREZE PI REGULACE PID REGULACE T T T požad. eploa hysereze požad. eploa pásmo proporcionaliy požad. eploa Topení ON Topení ON Topení ON Pozn.: Grafy jsou pouze orienační, skuečný průběh regulací se liší dle akuálních podmínek v měřeném objeku! UPOZORNĚNÍ! POUZE PŘI ZABLOKOVÁNÍ HESLEM (viz CONST18) Pokud se na LCD objeví znak klíče, poom vybranou konsanu nelze měni a je nuné zná HESLO (viz sr.8, CONST18). Po zadání hesla je možné provés změnu konsany. Při opušění režimu CONST dojde k auomaické akivaci zabezpečení konsan souvisejících s regulací. 5

6 5 NASTAVENÍ PARAMETRŮ HYSTEREZE HYSTEREZE (z výroby nasavena 0.5 C) Nasavujeme od 0.1 do 6 C. Podle nasavené hodnoy bude ermosa zapína při eploě: T sepnuí = T požadovaná - HYSTEREZE Oočením l. nasave hyserezi a povrďe l.. MINIMÁLNÍ DOBA ZAPNUTÍ (z výroby nasavena 2 min) Nasavujeme minimální dobu zapnuí kole v minuách při hyserezi. Volíme podle ypu použiého opného sysému v rozmezí od 1 do 5 minu (viz.abulka). Oočením l. nasave hodnou a povrďe l.. 6 NASTAVENÍ PARAMETRŮ PI REGULACE INTERVAL PI REGULACE (z výroby nasavena 10 min.) Volí se podle eploní servačnosi objeku. Opimální nasavení bývá 10 až 15 min. Volielný rozsah 5 min až 20 min (po 1min). Oočením l. nasave inerval a povrďe l.. MINIMÁLNÍ DOBA ZAPNUTÍ (z výroby nasavena 2 min.) Volíme v rozmezí od 1 do 5 minu. Nasavení je dáno ypem opného sysému a je závislé na volbě časového úseku PI regulace. Doporučujeme nasavi podle abulky. Oočením l. nasave hodnou a povrďe l.. PÁSMO PI REGULACE (z výroby nasavena 2 C) Teno údaj určuje, od jaké hodnoy začne fungova PI regulace. Např. požadovaná eploa 22 C pásmo proporcionaliy 1.5 C. Do 20.5 C bude zdroj opi na plno. Po dosažení éo hodnoy začne fungova PI regulace. Pásmo PROPORCIONALITY lze nasavi od 0.5 do 3.0 C (po 0.1 C). Oočením l. nasave pásmo PI a povrďe l.. Rozdíl mezi nasavením ermosau s hyserezí a PI regulací Tabulka pro nasavení minimální doby zapnuí Typ vyápění Minimální doba zapnuí zdroje elekrické opení 1 deskové radiáory 2 (3) liinové radiáory 4 podlahové opení 5 7 PŘEDČASNÉ ZAPNUTÍ TOPENÍ (z výroby nasaveno NE) Tao funkce Vám zaručí požadovanou eplou v požadovaný čas. Nemusíe přemýšle, kdy zapnou opení, aby ráno při vsávání bylo eplo a přiom se neopilo zbyečně dlouho předem. Programujee pouze, kdy chcee mí požadovanou eplou. Termosa si během dvou dnů provozu zjisí epelné konsany mísnosi a poom spíná opení s požadovaným předsihem. Doba předčasného zapnuí je omezena na 2 hod. Oočením l. nasave ANO/NE a povrďe l.. 8 LETNÍ REŽIM (z výroby nasaveno NE) V omo režimu není povoleno zapnuí opení. Využií je především v období léa, kdy není nuné opi. Po akivaci ohoo režimu se na displeji objeví symbol. Pozn.: proizámrazová ochrana ( 3 C ) je sále funkční. V omo režimu nelze měni eplou a nasavi režim dovolená! Oočením l. nasave ANO/NE a povrďe l.. 9 VOLBA SUDÝ-LICHÝ TÝDEN (z výroby nasaveno NE) Při volbě ANO dojde k auomaickému sřídání programů PrU a PrL, podle oho jaký je ýden (sudý/ lichý). Too nasavení je výhodné např. při směnném provozu (každý ýden jsou různé požadavky na epelnou pohodu v objeku). Oočením l. nasave ANO/NE a povrďe l.. 6

7 10 TOPENÍ/ CHLAZENÍ (z výroby nasaveno OP) Nasavení funkce ermosau. TOPENÍ = při poklesu akuální eploy pod požadovanou sepne výsupní relé (pro opné sysémy) KLIMATIZACE = při překročení akuální eploy nad požadovanou sepne výsupní relé (pro chladící sysémy) Oočením l. nasave OP/CHLA a povrďe l.. 11 KOREKCE TEPLOTY (z výroby nasaveno 0 C) Slouží pro korekci eploy měřené ermosaem. Nasavení je nuné provádě až po 12-i hodinách provozu, kdy dojde k usálení eploy vniřního čidla. Změře eplou v mísnosi eploměrem, pokud se eploa bude liši od eploy na ermosau, nasave korekci v rozmezí od -5 C do +5 C. Oočením l. nasave korekci a povrďe l.. 12 VOLBA EXTERNÍHO ČIDLA (z výroby nasaveno - - -) Pokud je exerní čidlo připojené na LCD se objeví znak. Exerní čidlo je možné využí pro: 1, regulaci podle eploy v mísnosi - čidlo je umísěno v prosoru (volba - - -) 2, regulaci podle eploy podlahy - čidlo je umísěno v podlaze (volba - - -) exerní čidlo pokud je připojeno, měří eplou am, kde je čidlo umísěno (vhodné např. pro mísa, kde nelze ermosa umísi, ale přeso chceme regulova podle éo mísnosi); 3, hlídání max. eploy podlahy - čidlo je umísěno v podlaze (volba 15 až 99,5 C) 15 99,5 C exerní čidlo pokud je připojeno, hlídá eplou podlahy, nasavuje se max. povolená eploa pro podlah.opení (regulujeme podle eploy v mísnosi, ale zároveň hlídáme eplou podlahy). Při překročení nasavené mezní eploy dojde k vypnuí ermosau bez ohledu na eplou v mísnosi a na LCD se objeví nápis EXT CIdLO STOP. K opěovnému sepnuí opného zařízení dojde při poklesu eploy na vnějším čidle o 0,5 C. Pokud čidlo není připojeno nebo je špané, objeví se na LCD nápis CHYbA EXT CIdLA. 12 EXTERNI CIdLO 12 EXTERNI CIdLO Oočením l. nasave volbu exerního čidla a povrďe l.. EXT CIdLO STOP T NASTAVENÍ TELEFONNÍHO ČÍSLA Nasavujeme elefonní číslo v mezinárodním formáu ( ), na keré mají bý odesílány zpěné SMS zprávy o savu ermosau. Je možné zada až 13-i mísné elefonní číslo. Oočením l. nasave posupně el.číslo, každé číslo povrďe l.. T NASTAVENÍ PIN KÓDU Nasavujeme PIN kód SIM kary, kerá je vložena do ermosau. Oočením l. nasave posupně 4 čísla, každé nasavení povrďe l.. 14 TEST Doporučujeme použí při prvním použií ermosau pro ověření správného připojení! Tao funkce je shodná s režimem TEST v základním menu. Oočením l. se spusí es a dojde k několikanásobnému zapnuí/vypnuí výsupního relé (na LCD se objeví nápisy ZAPNUTO/ VYPNUTO). Tl. se zobrazí další konsana, pro návra do hlavního menu siskněe l VLOZTE SIM Probíhá konrola GSM modulu. PIN je správně zadán. SIM kara není vložena. Vlože SIM karu proveďe rese PT32GST a znovu proveďe nasavení a es. Chybně zadaný PIN, proveďe rese PT32GST a znovu zadeje PIN. 7

8 15 ZÁMEK KLÁVES (z výroby nasaveno NE) Slouží k zablokování ovládacích prvků.slouží jako ochrana proi nežádoucí manipulaci cizí osobou. Oočením l. nasave ANO/NE a povrďe l.. 16 KÓD KLÁVES Tuo konsanu lze nasavi pokud je CONST15=ANO. Slouží k zadání kódu, kerým bude možné akivova ovládací prvky. Nasavujeme kombinaci 4 čísel (v rozmezí 0 až 9). K zamčení kláves dojde do 1 minuy (po vsupu do základního zobrazení), na LCD je zobrazen symbol. Při sisknuí l. nebo se na LCD objeví výzva k zadání kódu kláves, po zadání správného kódu je možné provádě jakékoli změny (ovládací prvky jsou opě funkční). K opěovnému zablokování ovládacích prvků dojde auomaicky po ukončení nasavování (cca do 1 min.). Oočením l. nasave posupně 4 čísla, každé nasavení povrďe l.. DOPORUČENÍ: - kód kláves si zaznameneje do abulky - zrušení kódu je možné volbou NE v CONST15 nebo uvedením ermosau do ovárního nasavení (viz CONST19) 17 UPOZORNĚNÍ NA REVIZI KOTLE (z výroby nasaveno ) Nasavíme daum, kdy chceme bý informováni o nunosi předepsaného servisu kole. V požadovaném ermínu se na spodním řádku LCD zobrazí nápis NUTNA UdRZbA a symbol (údaj zrušíme zadáním nového daumu pro příší údržbu kole!). Oočením l. nasave posupně den, měsíc a rok, každé nasavení povrďe l VÁŠ KÓD 18 HESLO (z výroby nenasaveno) Slouží k zablokování konsan souvisejících s nasavením dané regulace. Výhodné pro servisní echniky. Po zadání číselného kódu nemůže uživael měni konsany č.4,5,6 a 10. Při vsupu do režimu CONST a lisování v konsanách, se u blokovaných konsan objeví znak klíče, při oočení l. bude vyžadováno heslo! Pokud není heslo zadáno, konsany zůsanou zamčené. Pro další pokus o odemčení je nuné opusi režim CONST a znovu nalisova zamčenou konsanu. Oočením l. zadeje posupně čyři čísla a každé nasavení povrďe l.. 19 VERZE (obnovení ovárního nasavení) Verze fi rmwaru, pouze informaivní údaj. Pokud dlouze sisknee (cca na 3 s) l., na LCD se kráce objeví nápis RESET a ermosa se vráí do ovárního nasavení! TIPY PRO UŽIVATELE RYCHLÁ ZMĚNA POŽADOVANÉ TEPLOTY/ PROGRAMU V REŽIMU AUTO Siskněe 2x l., na displeji se rozbliká údaj o požadované eploě. Oočením l. proveďe změnu požadované eploy a siskněe l.. Změna bude rva do další změny dané programem. SMS ve varu: Teploa xx (kde xx jsou pouze celá čísla, v mezích CONST1 a CONST2) Změna požadované eploy, ao změna bude rva až do další eploní změny dané programem. 18 HESLO 19 VERZE Siskněe 3x l., na displeji se rozbliká údaj o nasaveném programu. Oočením l. proveďe změnu programu a siskněe l.. RYCHLÁ ZMĚNA POŽADOVANÉ TEPLOTY V REŽIMU MANU Siskněe 2x l., na displeji se rozbliká údaj o požadované eploě. Oočením l. proveďe změnu požadované eploy a siskněe l.. Změna bude rvalá až do další ruční změny eploy. SMS ve varu: Teploa xx (kde xx jsou pouze celá čísla, v mezích CONST1 a CONST2) Změna požadované eploy, ao změna bude rvalá. HODINY PROVOZU Siskněe 4x l., na LCD se objeví údaj o provozních hodinách kole. Údaj na LCD znamená 906 hodin 43 minu. Vynulování hodin: Po zobrazení provozních hodin ooče l. doleva (proi směru hodinových ručiček). TEPLOTA EXTERNÍHO ČIDLA Siskněe 5x l., na LCD se objeví údaj o akuální eploě exerního čidla. eno údaj je pouze informaivní a zobrazí jen v případě pokud exerní čidlo je ve funkci hlídání max. eploy podlahy (viz CONST12 sr.7) TEPLOTA 2 CIdLA 8

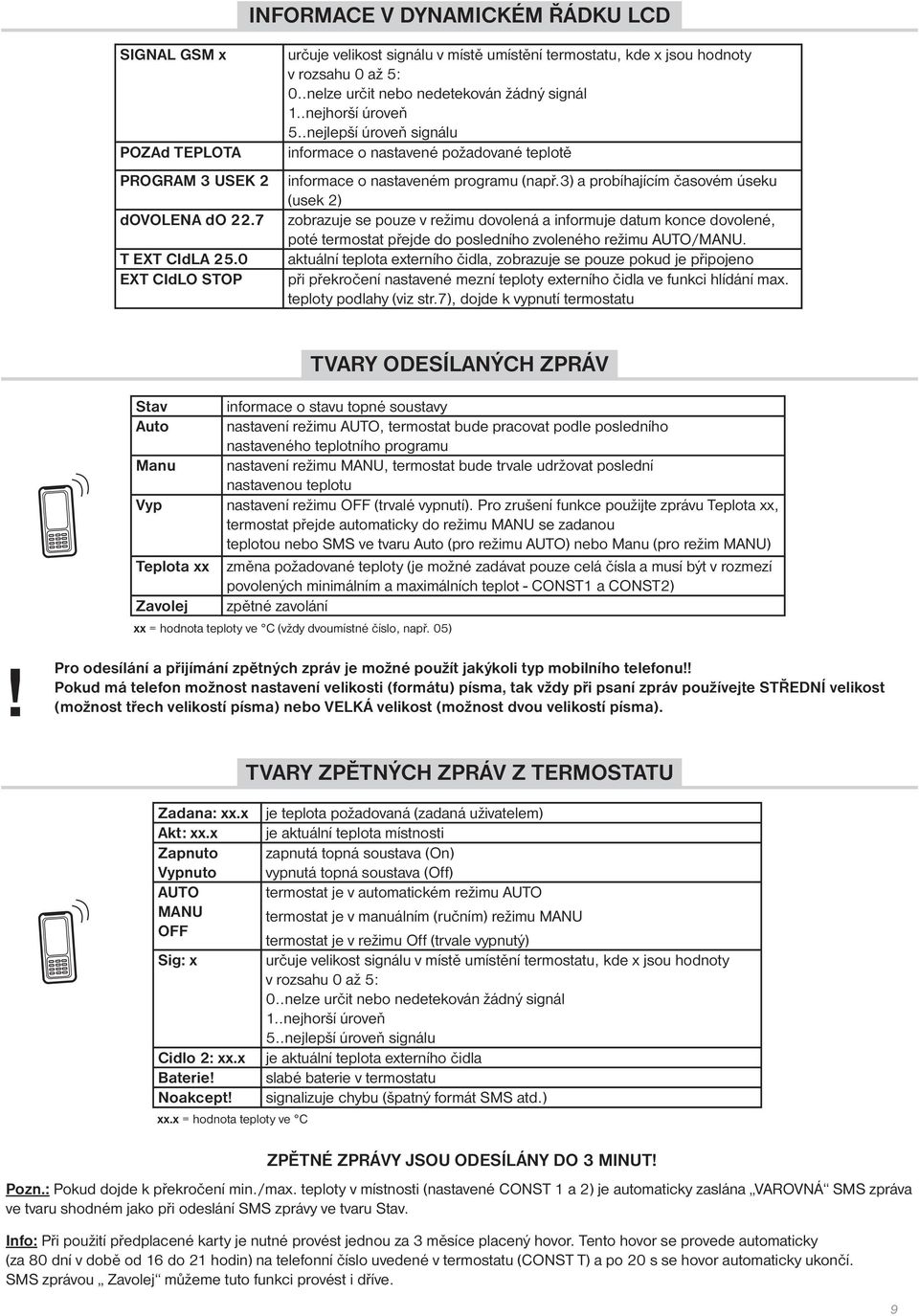

9 INFORMACE V DYNAMICKÉM ŘÁDKU LCD SIGNAL GSM x POZAd TEPLOTA PROGRAM 3 USEK 2 dovolena do 22.7 T EXT CIdLA 25.0 EXT CIdLO STOP určuje velikos signálu v mísě umísění ermosau, kde x jsou hodnoy v rozsahu 0 až 5: 0..nelze urči nebo nedeekován žádný signál 1..nejhorší úroveň 5..nejlepší úroveň signálu informace o nasavené požadované eploě informace o nasaveném programu (např.3) a probíhajícím časovém úseku (usek 2) zobrazuje se pouze v režimu dovolená a informuje daum konce dovolené, poé ermosa přejde do posledního zvoleného režimu AUTO/MANU. akuální eploa exerního čidla, zobrazuje se pouze pokud je připojeno při překročení nasavené mezní eploy exerního čidla ve funkci hlídání max. eploy podlahy (viz sr.7), dojde k vypnuí ermosau Sav Auo Manu Vyp Teploa xx Zavolej informace o savu opné sousavy nasavení režimu AUTO, ermosa bude pracova podle posledního nasaveného eploního programu nasavení režimu MANU, ermosa bude rvale udržova poslední nasavenou eplou nasavení režimu OFF (rvalé vypnuí). Pro zrušení funkce použije zprávu Teploa xx, ermosa přejde auomaicky do režimu MANU se zadanou eploou nebo SMS ve varu Auo (pro režimu AUTO) nebo Manu (pro režim MANU) změna požadované eploy (je možné zadáva pouze celá čísla a musí bý v rozmezí povolených minimálním a maximálních eplo - CONST1 a CONST2) zpěné zavolání xx = hodnoa eploy ve C (vždy dvoumísné číslo, např. 05) TVARY ODESÍLANÝCH ZPRÁV! Pro odesílání a přijímání zpěných zpráv je možné použí jakýkoli yp mobilního elefonu!! Pokud má elefon možnos nasavení velikosi (formáu) písma, ak vždy při psaní zpráv používeje STŘEDNÍ velikos (možnos řech velikosí písma) nebo VELKÁ velikos (možnos dvou velikosí písma). Zadana: xx.x Ak: xx.x Zapnuo Vypnuo AUTO MANU OFF Sig: x Cidlo 2: xx.x Baerie! Noakcep! xx.x = hodnoa eploy ve C TVARY ZPĚTNÝCH ZPRÁV Z TERMOSTATU je eploa požadovaná (zadaná uživaelem) je akuální eploa mísnosi zapnuá opná sousava (On) vypnuá opná sousava (Off) ermosa je v auomaickém režimu AUTO ermosa je v manuálním (ručním) režimu MANU ermosa je v režimu Off (rvale vypnuý) určuje velikos signálu v mísě umísění ermosau, kde x jsou hodnoy v rozsahu 0 až 5: 0..nelze urči nebo nedeekován žádný signál 1..nejhorší úroveň 5..nejlepší úroveň signálu je akuální eploa exerního čidla slabé baerie v ermosau signalizuje chybu (španý formá SMS ad.) ZPĚTNÉ ZPRÁVY JSOU ODESÍLÁNY DO 3 MINUT! Pozn.: Pokud dojde k překročení min./max. eploy v mísnosi (nasavené CONST 1 a 2) je auomaicky zaslána VAROVNÁ SMS zpráva ve varu shodném jako při odeslání SMS zprávy ve varu Sav. Info: Při použií předplacené kary je nuné provés jednou za 3 měsíce placený hovor. Teno hovor se provede auomaicky (za 80 dní v době od 16 do 21 hodin) na elefonní číslo uvedené v ermosau (CONST T) a po 20 s se hovor auomaicky ukončí. SMS zprávou Zavolej můžeme uo funkci provés i dříve. 9

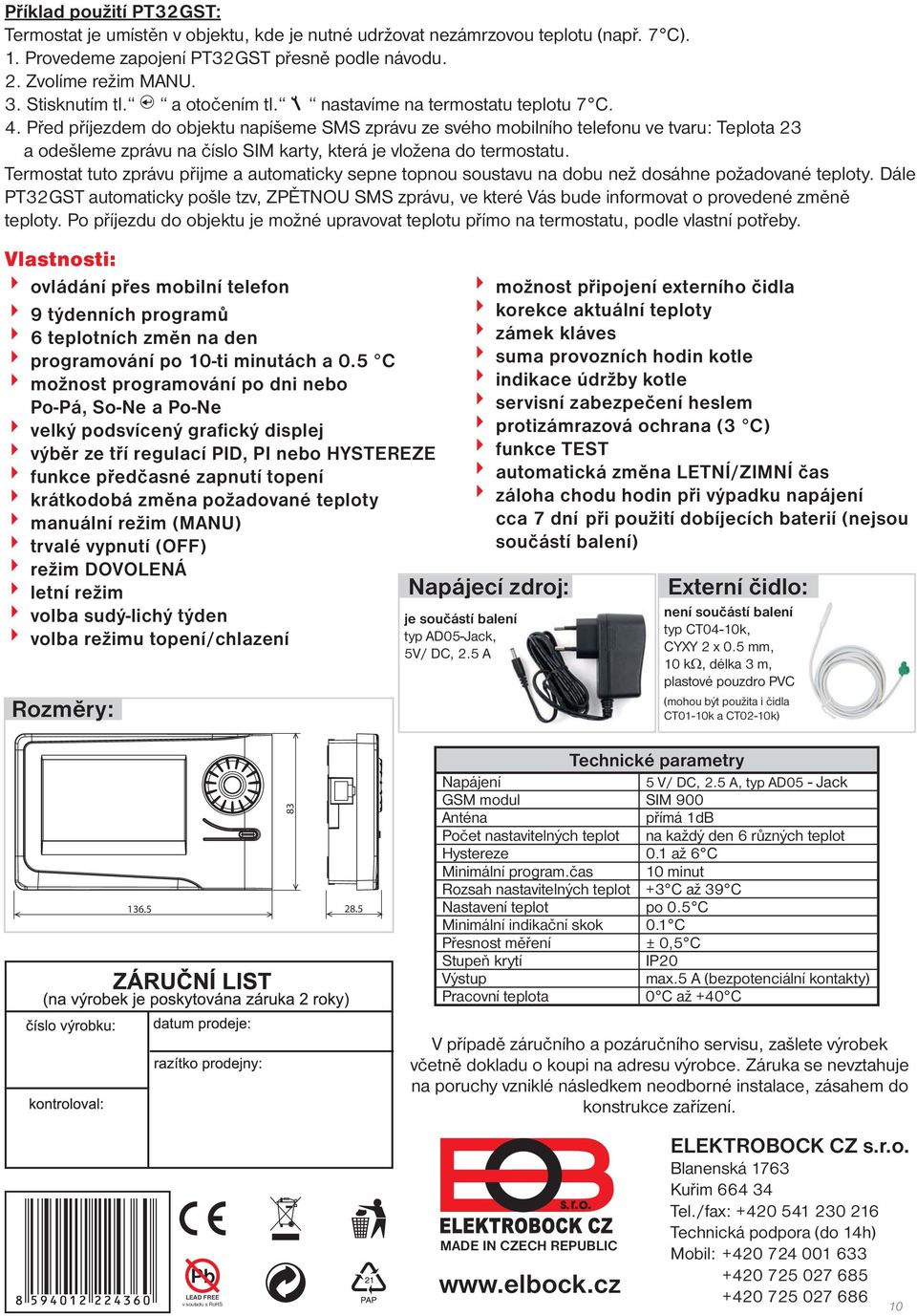

10 Příklad použií PT32 GST: Termosa je umísěn v objeku, kde je nuné udržova nezámrzovou eplou (např. 7 C). 1. Provedeme zapojení PT32 GST přesně podle návodu. 2. Zvolíme režim MANU. 3. Sisknuím l. a oočením l. nasavíme na ermosau eplou 7 C. 4. Před příjezdem do objeku napíšeme SMS zprávu ze svého mobilního elefonu ve varu: Teploa 23 a odešleme zprávu na číslo SIM kary, kerá je vložena do ermosau. Termosa uo zprávu přijme a auomaicky sepne opnou sousavu na dobu než dosáhne požadované eploy. Dále PT32 GST auomaicky pošle zv, ZPĚTNOU SMS zprávu, ve keré Vás bude informova o provedené změně eploy. Po příjezdu do objeku je možné upravova eplou přímo na ermosau, podle vlasní pořeby. Vlasnosi: ovládání přes mobilní elefon 9 ýdenních programů 6 eploních změn na den programování po 10-i minuách a 0.5 C možnos programování po dni nebo Po-Pá, So-Ne a Po-Ne velký podsvícený grafický displej výběr ze ří regulací PID, PI nebo HYSTEREZE funkce předčasné zapnuí opení krákodobá změna požadované eploy manuální režim (MANU) rvalé vypnuí (OFF) režim DOVOLENÁ lení režim volba sudý-lichý ýden volba režimu opení/chlazení Rozměry: možnos připojení exerního čidla korekce akuální eploy zámek kláves suma provozních hodin kole indikace údržby kole servisní zabezpečení heslem proizámrazová ochrana (3 C) funkce TEST auomaická změna LETNÍ/ZIMNÍ čas záloha chodu hodin při výpadku napájení cca 7 dní při použií dobíjecích baerií (nejsou součásí balení) Napájecí zdroj: je součásí balení yp AD05-Jack, 5V/ DC, 2.5 A Exerní čidlo: není součásí balení yp CT04-10k, CYXY 2 x 0.5 mm, 10 k, délka 3 m, plasové pouzdro PVC (mohou bý použia i čidla CT01-10k a CT02-10k) Technické paramery Napájení 5 V/ DC, 2.5 A, yp AD05 - Jack GSM modul SIM 900 Anéna přímá 1dB Poče nasavielných eplo na každý den 6 různých eplo Hysereze 0.1 až 6 C Minimální program.čas 10 minu Rozsah nasavielných eplo +3 C až 39 C Nasavení eplo po 0.5 C Minimální indikační skok 0.1 C Přesnos měření ± 0,5 C Supeň kryí IP20 Výsup max.5 A (bezpoenciální konaky) Pracovní eploa 0 C až +40 C V případě záručního a pozáručního servisu, zašlee výrobek včeně dokladu o koupi na adresu výrobce. Záruka se nevzahuje na poruchy vzniklé následkem neodborné insalace, zásahem do konsrukce zařízení. Pb LEAD FREE v souladu s RoHS MADE IN CZECH REPUBLIC ELEKTROBOCK CZ s.r.o. Blanenská 1763 Kuřim Tel./fax: Technická podpora (do 14h) Mobil:
