IBANEZ ELEKTRICKÉ KYTARY NÁVOD K POUŽITÍ

Transkript

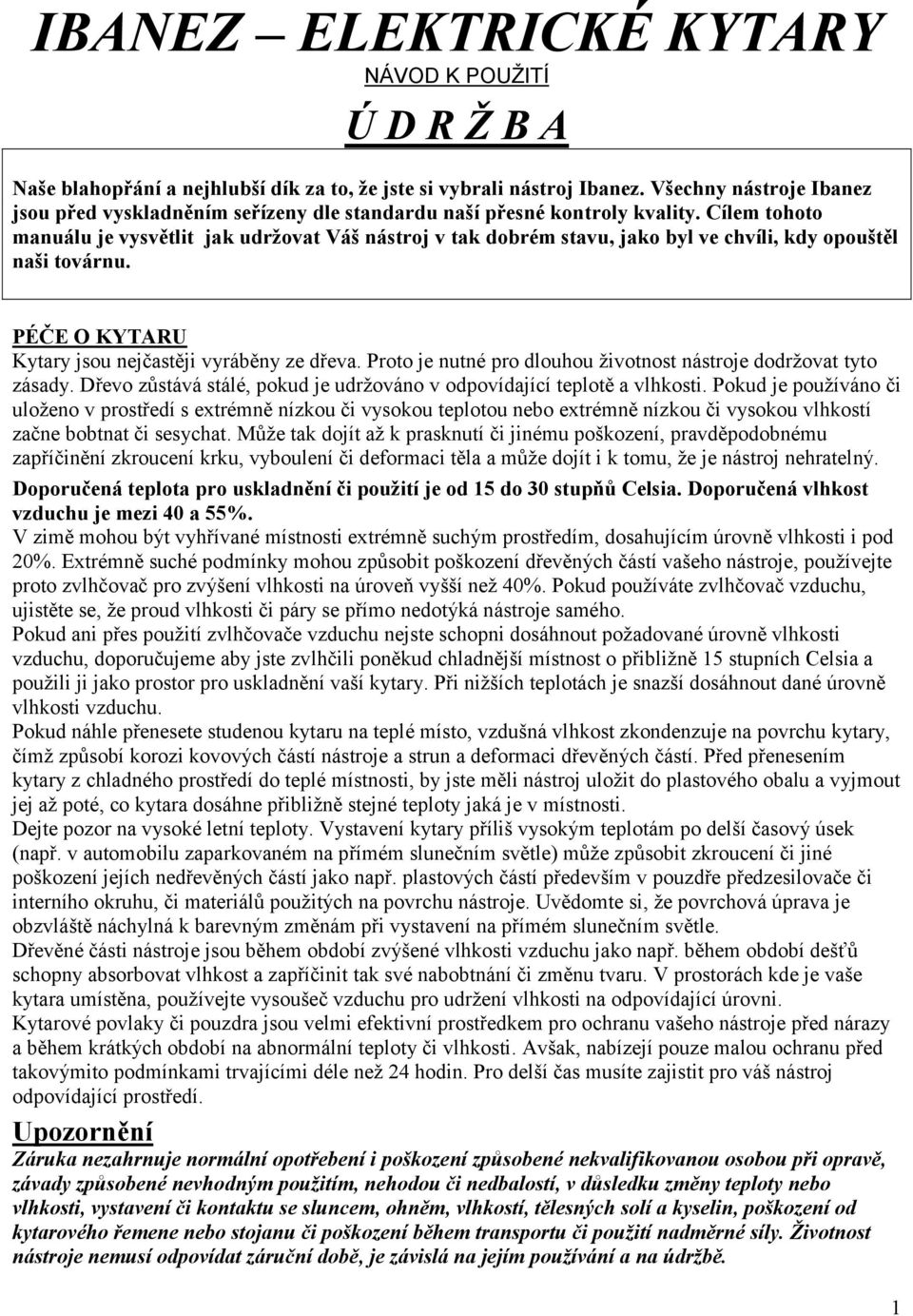

1 IBANEZ ELEKTRICKÉ KYTARY NÁVOD K POUŽITÍ Ú D R Ž B A Naše blahopřání a nejhlubší dík za to, ţe jste si vybrali nástroj Ibanez. Všechny nástroje Ibanez jsou před vyskladněním seřízeny dle standardu naší přesné kontroly kvality. Cílem tohoto manuálu je vysvětlit jak udrţovat Váš nástroj v tak dobrém stavu, jako byl ve chvíli, kdy opouštěl naši továrnu. PÉČE O KYTARU Kytary jsou nejčastěji vyráběny ze dřeva. Proto je nutné pro dlouhou ţivotnost nástroje dodrţovat tyto zásady. Dřevo zůstává stálé, pokud je udrţováno v odpovídající teplotě a vlhkosti. Pokud je pouţíváno či uloţeno v prostředí s extrémně nízkou či vysokou teplotou nebo extrémně nízkou či vysokou vlhkostí začne bobtnat či sesychat. Můţe tak dojít aţ k prasknutí či jinému poškození, pravděpodobnému zapříčinění zkroucení krku, vyboulení či deformaci těla a můţe dojít i k tomu, ţe je nástroj nehratelný. Doporučená teplota pro uskladnění či pouţití je od 15 do 30 stupňů Celsia. Doporučená vlhkost vzduchu je mezi 40 a 55%. V zimě mohou být vyhřívané místnosti extrémně suchým prostředím, dosahujícím úrovně vlhkosti i pod 20%. Extrémně suché podmínky mohou způsobit poškození dřevěných částí vašeho nástroje, pouţívejte proto zvlhčovač pro zvýšení vlhkosti na úroveň vyšší neţ 40%. Pokud pouţíváte zvlhčovač vzduchu, ujistěte se, ţe proud vlhkosti či páry se přímo nedotýká nástroje samého. Pokud ani přes pouţití zvlhčovače vzduchu nejste schopni dosáhnout poţadované úrovně vlhkosti vzduchu, doporučujeme aby jste zvlhčili poněkud chladnější místnost o přibliţně 15 stupních Celsia a pouţili ji jako prostor pro uskladnění vaší kytary. Při niţších teplotách je snazší dosáhnout dané úrovně vlhkosti vzduchu. Pokud náhle přenesete studenou kytaru na teplé místo, vzdušná vlhkost zkondenzuje na povrchu kytary, čímţ způsobí korozi kovových částí nástroje a strun a deformaci dřevěných částí. Před přenesením kytary z chladného prostředí do teplé místnosti, by jste měli nástroj uloţit do plastového obalu a vyjmout jej aţ poté, co kytara dosáhne přibliţně stejné teploty jaká je v místnosti. Dejte pozor na vysoké letní teploty. Vystavení kytary příliš vysokým teplotám po delší časový úsek (např. v automobilu zaparkovaném na přímém slunečním světle) můţe způsobit zkroucení či jiné poškození jejích nedřevěných částí jako např. plastových částí především v pouzdře předzesilovače či interního okruhu, či materiálů pouţitých na povrchu nástroje. Uvědomte si, ţe povrchová úprava je obzvláště náchylná k barevným změnám při vystavení na přímém slunečním světle. Dřevěné části nástroje jsou během období zvýšené vlhkosti vzduchu jako např. během období dešťů schopny absorbovat vlhkost a zapříčinit tak své nabobtnání či změnu tvaru. V prostorách kde je vaše kytara umístěna, pouţívejte vysoušeč vzduchu pro udrţení vlhkosti na odpovídající úrovni. Kytarové povlaky či pouzdra jsou velmi efektivní prostředkem pro ochranu vašeho nástroje před nárazy a během krátkých období na abnormální teploty či vlhkosti. Avšak, nabízejí pouze malou ochranu před takovýmito podmínkami trvajícími déle neţ 24 hodin. Pro delší čas musíte zajistit pro váš nástroj odpovídající prostředí. Upozornění Záruka nezahrnuje normální opotřebení i poškození způsobené nekvalifikovanou osobou při opravě, závady způsobené nevhodným použitím, nehodou či nedbalostí, v důsledku změny teploty nebo vlhkosti, vystavení či kontaktu se sluncem, ohněm, vlhkostí, tělesných solí a kyselin, poškození od kytarového řemene nebo stojanu či poškození během transportu či použití nadměrné síly. Životnost nástroje nemusí odpovídat záruční době, je závislá na jejím používání a na údržbě. 1

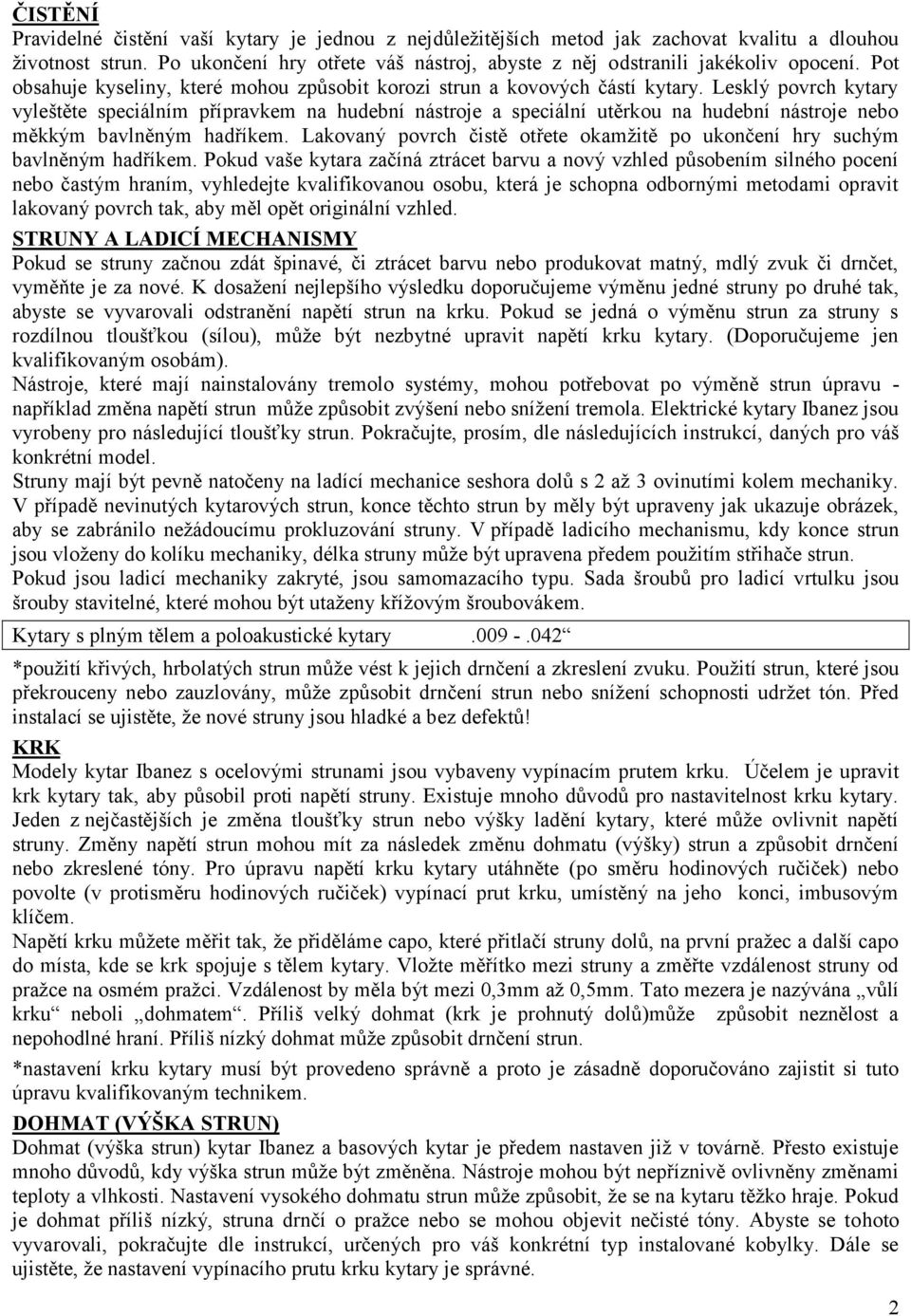

2 ČISTĚNÍ Pravidelné čistění vaší kytary je jednou z nejdůleţitějších metod jak zachovat kvalitu a dlouhou ţivotnost strun. Po ukončení hry otřete váš nástroj, abyste z něj odstranili jakékoliv opocení. Pot obsahuje kyseliny, které mohou způsobit korozi strun a kovových částí kytary. Lesklý povrch kytary vyleštěte speciálním přípravkem na hudební nástroje a speciální utěrkou na hudební nástroje nebo měkkým bavlněným hadříkem. Lakovaný povrch čistě otřete okamţitě po ukončení hry suchým bavlněným hadříkem. Pokud vaše kytara začíná ztrácet barvu a nový vzhled působením silného pocení nebo častým hraním, vyhledejte kvalifikovanou osobu, která je schopna odbornými metodami opravit lakovaný povrch tak, aby měl opět originální vzhled. STRUNY A LADICÍ MECHANISMY Pokud se struny začnou zdát špinavé, či ztrácet barvu nebo produkovat matný, mdlý zvuk či drnčet, vyměňte je za nové. K dosaţení nejlepšího výsledku doporučujeme výměnu jedné struny po druhé tak, abyste se vyvarovali odstranění napětí strun na krku. Pokud se jedná o výměnu strun za struny s rozdílnou tloušťkou (sílou), můţe být nezbytné upravit napětí krku kytary. (Doporučujeme jen kvalifikovaným osobám). Nástroje, které mají nainstalovány tremolo systémy, mohou potřebovat po výměně strun úpravu - například změna napětí strun můţe způsobit zvýšení nebo sníţení tremola. Elektrické kytary Ibanez jsou vyrobeny pro následující tloušťky strun. Pokračujte, prosím, dle následujících instrukcí, daných pro váš konkrétní model. Struny mají být pevně natočeny na ladící mechanice seshora dolů s 2 aţ 3 ovinutími kolem mechaniky. V případě nevinutých kytarových strun, konce těchto strun by měly být upraveny jak ukazuje obrázek, aby se zabránilo neţádoucímu prokluzování struny. V případě ladicího mechanismu, kdy konce strun jsou vloţeny do kolíku mechaniky, délka struny můţe být upravena předem pouţitím střihače strun. Pokud jsou ladicí mechaniky zakryté, jsou samomazacího typu. Sada šroubů pro ladicí vrtulku jsou šrouby stavitelné, které mohou být utaţeny kříţovým šroubovákem. Kytary s plným tělem a poloakustické kytary *pouţití křivých, hrbolatých strun můţe vést k jejich drnčení a zkreslení zvuku. Pouţití strun, které jsou překrouceny nebo zauzlovány, můţe způsobit drnčení strun nebo sníţení schopnosti udrţet tón. Před instalací se ujistěte, ţe nové struny jsou hladké a bez defektů! KRK Modely kytar Ibanez s ocelovými strunami jsou vybaveny vypínacím prutem krku. Účelem je upravit krk kytary tak, aby působil proti napětí struny. Existuje mnoho důvodů pro nastavitelnost krku kytary. Jeden z nejčastějších je změna tloušťky strun nebo výšky ladění kytary, které můţe ovlivnit napětí struny. Změny napětí strun mohou mít za následek změnu dohmatu (výšky) strun a způsobit drnčení nebo zkreslené tóny. Pro úpravu napětí krku kytary utáhněte (po směru hodinových ručiček) nebo povolte (v protisměru hodinových ručiček) vypínací prut krku, umístěný na jeho konci, imbusovým klíčem. Napětí krku můţete měřit tak, ţe přiděláme capo, které přitlačí struny dolů, na první praţec a další capo do místa, kde se krk spojuje s tělem kytary. Vloţte měřítko mezi struny a změřte vzdálenost struny od praţce na osmém praţci. Vzdálenost by měla být mezi 0,3mm aţ 0,5mm. Tato mezera je nazývána vůlí krku neboli dohmatem. Příliš velký dohmat (krk je prohnutý dolů)můţe způsobit neznělost a nepohodlné hraní. Příliš nízký dohmat můţe způsobit drnčení strun. *nastavení krku kytary musí být provedeno správně a proto je zásadně doporučováno zajistit si tuto úpravu kvalifikovaným technikem. DOHMAT (VÝŠKA STRUN) Dohmat (výška strun) kytar Ibanez a basových kytar je předem nastaven jiţ v továrně. Přesto existuje mnoho důvodů, kdy výška strun můţe být změněna. Nástroje mohou být nepříznivě ovlivněny změnami teploty a vlhkosti. Nastavení vysokého dohmatu strun můţe způsobit, ţe se na kytaru těţko hraje. Pokud je dohmat příliš nízký, struna drnčí o praţce nebo se mohou objevit nečisté tóny. Abyste se tohoto vyvarovali, pokračujte dle instrukcí, určených pro váš konkrétní typ instalované kobylky. Dále se ujistěte, ţe nastavení vypínacího prutu krku kytary je správné. 2

3 Výška strun u kytar Ibanez se kontroluje na čtrnáctém praţci. Dohmat strun můţe být také nutné přenastavit poté, kdy byl upraven krk kytary nebo vyměněny struny za struny jiné tloušťky (síly). Pokračujte dle instrukcí manuálu pro úpravu odpovídající kobylky. Tenké struny Basové struny Kytary s plným tělem 1,5 mm 2,0 mm *pokud jsou pouţité struny jiné neţ ty, které jsou popsány výše, postupně zvětšujte výšku strun od tenké struny po basovou. DOLADĚNÍ Nastavení doladění je v podstatě nastavení umístění struny v sedle pro vyrovnání rozdílné tloušťky (síly) strun nebo rozdílného ladění. Dále pokračujte dle instrukcí pro nastavení doladění jednotlivých druhů kobylky. Ladění je nastaveno správně, kdyţ tón na dvanáctém praţci je stejný jako flaţolet (souzvučný tón) té samé struny na dvanáctém praţci. Toto je centrální bod stupnice a nejpřesnější způsob nastavení standardního rozsahu stupnice. Vezmete-li flaţolet jako základ a tón na praţci je o půl tónu niţší, pohybujte sedlem kobylky kupředu směrem ke krku tak, abyste zkrátili délku struny. Je-li tón na praţci vyšší, pohybujte sedlem zpět od krku, tak abyste délku strun prodlouţili. *vezměte prosím na vědomí, ţe struny se mohou přetrhnout ve chvíli, kdy sedlo se pohybuje, takţe vţdy uvolněte struny před tím, neţ děláte úpravy nastavení sedla. SNÍMAČE Síla výstupního signálu nástroje, stejně jako jeho kvalita, můţe být ovlivněna výškou snímačů. Při nastavování výšky snímače se ujistěte, ţe hlasitost obou snímačů je nastavena naplno. Hlasitost můţe být razantně sníţena pokud jsou snímače příliš nízko, tudíţ daleko od strun. Jelikoţ jsou snímače magnetické, můţe se stát, ţe pokud jsou snímače příliš blízko strun, dochází k drnčení či ke zkreslování zvuku. Výšku snímačů upravíte pomocí malého šroubováčku. *u nástrojů s nastavitelnými pólovými nástavci je moţno vyladit výstup kaţdé struny zvlášť. GIBRALTAR CUSTOM KOBYLKA Úprava výšky je prováděna pomocí čtyř šroubů s 2,0mm imbusovou hlavou (B) na kobylce. Protoţe jsou tyto šrouby zajištěny pomocí šroubu (A), musíte nejprve povolit tento zajišťovací šroub pomocí 3,0mm imbusového klíče. Kaţdé sedlo je také zajištěno pomocí jistícího šroubu (C). Abyste mohli provést úpravu intonace, musíte nejprve pomocí 2,0mm imbusového klíče povolit tyto jistící šrouby a poté můţete upravit intonaci stejným klíčem na šroubu (D). Po provedení úpravy opět kobylku zamkněte a kytaru nalaďte. GIBRALTAR III (KYTAROVÁ & BASKYTAROVÁ), CB3, & FULL TUNE III, ART1, ART2 Výšku můţete upravit pomocí obyčejného šroubováku (-) otočením šroubu na obou koncích (A). Intonace můţe být upravena posunutím kobylky vřed či vzad, otočením šroubu (B) na konci kobylky. Můţete pouţít buď kříţový (+) či obyčejný (-) šroubovák, můţete také pouţít imbusový klíč Výměna strun: CB3 - Struny natáhněte od přední strany kobylky. PEVNÁ KOBYLKA Postup výměny strun je tento: prostrčte nové struny skrz otvory na zadní straně těla kytary směrem dopředu a přes sedlo. Intonaci můţete upravit posunutím kobylky směrem vpřed či vzad pouţitím kříţového šroubováku (+) na šroubu umístěném na zadní straně kobylky. Výška strun je ovládána pomocí malých imbusových šroubů na obou stranách sedla. NASTAVITELNÁ ARCH TOP KOBYLKA Výšku strun u arch top kobylky upravíte otáčením ručními kolečky umístěnými na obou stranách kobylky. Otáčení ve směru hodinových ručiček výšku strun sniţujete a opačně. Protoţe kobylka není upevněna na tělo nástroje, intonace můţe být provedena povolením strun a posunutím kobylky vpřed či vzad. 3

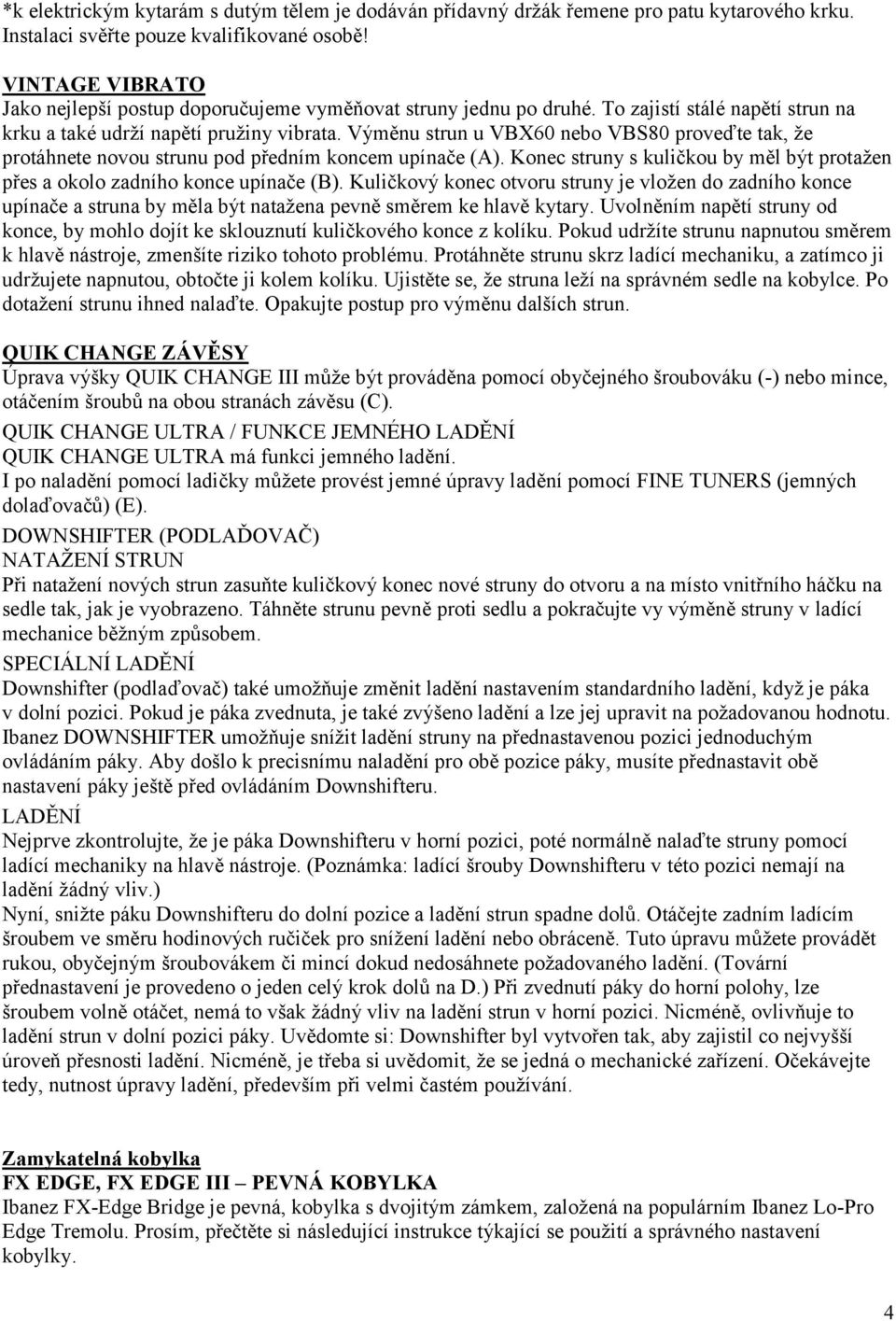

4 *k elektrickým kytarám s dutým tělem je dodáván přídavný drţák řemene pro patu kytarového krku. Instalaci svěřte pouze kvalifikované osobě! VINTAGE VIBRATO Jako nejlepší postup doporučujeme vyměňovat struny jednu po druhé. To zajistí stálé napětí strun na krku a také udrţí napětí pruţiny vibrata. Výměnu strun u VBX60 nebo VBS80 proveďte tak, ţe protáhnete novou strunu pod předním koncem upínače (A). Konec struny s kuličkou by měl být protaţen přes a okolo zadního konce upínače (B). Kuličkový konec otvoru struny je vloţen do zadního konce upínače a struna by měla být nataţena pevně směrem ke hlavě kytary. Uvolněním napětí struny od konce, by mohlo dojít ke sklouznutí kuličkového konce z kolíku. Pokud udrţíte strunu napnutou směrem k hlavě nástroje, zmenšíte riziko tohoto problému. Protáhněte strunu skrz ladící mechaniku, a zatímco ji udrţujete napnutou, obtočte ji kolem kolíku. Ujistěte se, ţe struna leţí na správném sedle na kobylce. Po dotaţení strunu ihned nalaďte. Opakujte postup pro výměnu dalších strun. QUIK CHANGE ZÁVĚSY Úprava výšky QUIK CHANGE III můţe být prováděna pomocí obyčejného šroubováku (-) nebo mince, otáčením šroubů na obou stranách závěsu (C). QUIK CHANGE ULTRA / FUNKCE JEMNÉHO LADĚNÍ QUIK CHANGE ULTRA má funkci jemného ladění. I po naladění pomocí ladičky můţete provést jemné úpravy ladění pomocí FINE TUNERS (jemných dolaďovačů) (E). DOWNSHIFTER (PODLAĎOVAČ) NATAŢENÍ STRUN Při nataţení nových strun zasuňte kuličkový konec nové struny do otvoru a na místo vnitřního háčku na sedle tak, jak je vyobrazeno. Táhněte strunu pevně proti sedlu a pokračujte vy výměně struny v ladící mechanice běţným způsobem. SPECIÁLNÍ LADĚNÍ Downshifter (podlaďovač) také umoţňuje změnit ladění nastavením standardního ladění, kdyţ je páka v dolní pozici. Pokud je páka zvednuta, je také zvýšeno ladění a lze jej upravit na poţadovanou hodnotu. Ibanez DOWNSHIFTER umoţňuje sníţit ladění struny na přednastavenou pozici jednoduchým ovládáním páky. Aby došlo k precisnímu naladění pro obě pozice páky, musíte přednastavit obě nastavení páky ještě před ovládáním Downshifteru. LADĚNÍ Nejprve zkontrolujte, ţe je páka Downshifteru v horní pozici, poté normálně nalaďte struny pomocí ladící mechaniky na hlavě nástroje. (Poznámka: ladící šrouby Downshifteru v této pozici nemají na ladění ţádný vliv.) Nyní, sniţte páku Downshifteru do dolní pozice a ladění strun spadne dolů. Otáčejte zadním ladícím šroubem ve směru hodinových ručiček pro sníţení ladění nebo obráceně. Tuto úpravu můţete provádět rukou, obyčejným šroubovákem či mincí dokud nedosáhnete poţadovaného ladění. (Tovární přednastavení je provedeno o jeden celý krok dolů na D.) Při zvednutí páky do horní polohy, lze šroubem volně otáčet, nemá to však ţádný vliv na ladění strun v horní pozici. Nicméně, ovlivňuje to ladění strun v dolní pozici páky. Uvědomte si: Downshifter byl vytvořen tak, aby zajistil co nejvyšší úroveň přesnosti ladění. Nicméně, je třeba si uvědomit, ţe se jedná o mechanické zařízení. Očekávejte tedy, nutnost úpravy ladění, především při velmi častém pouţívání. Zamykatelná kobylka FX EDGE, FX EDGE III PEVNÁ KOBYLKA Ibanez FX-Edge Bridge je pevná, kobylka s dvojitým zámkem, zaloţená na populárním Ibanez Lo-Pro Edge Tremolu. Prosím, přečtěte si následující instrukce týkající se pouţití a správného nastavení kobylky. 4

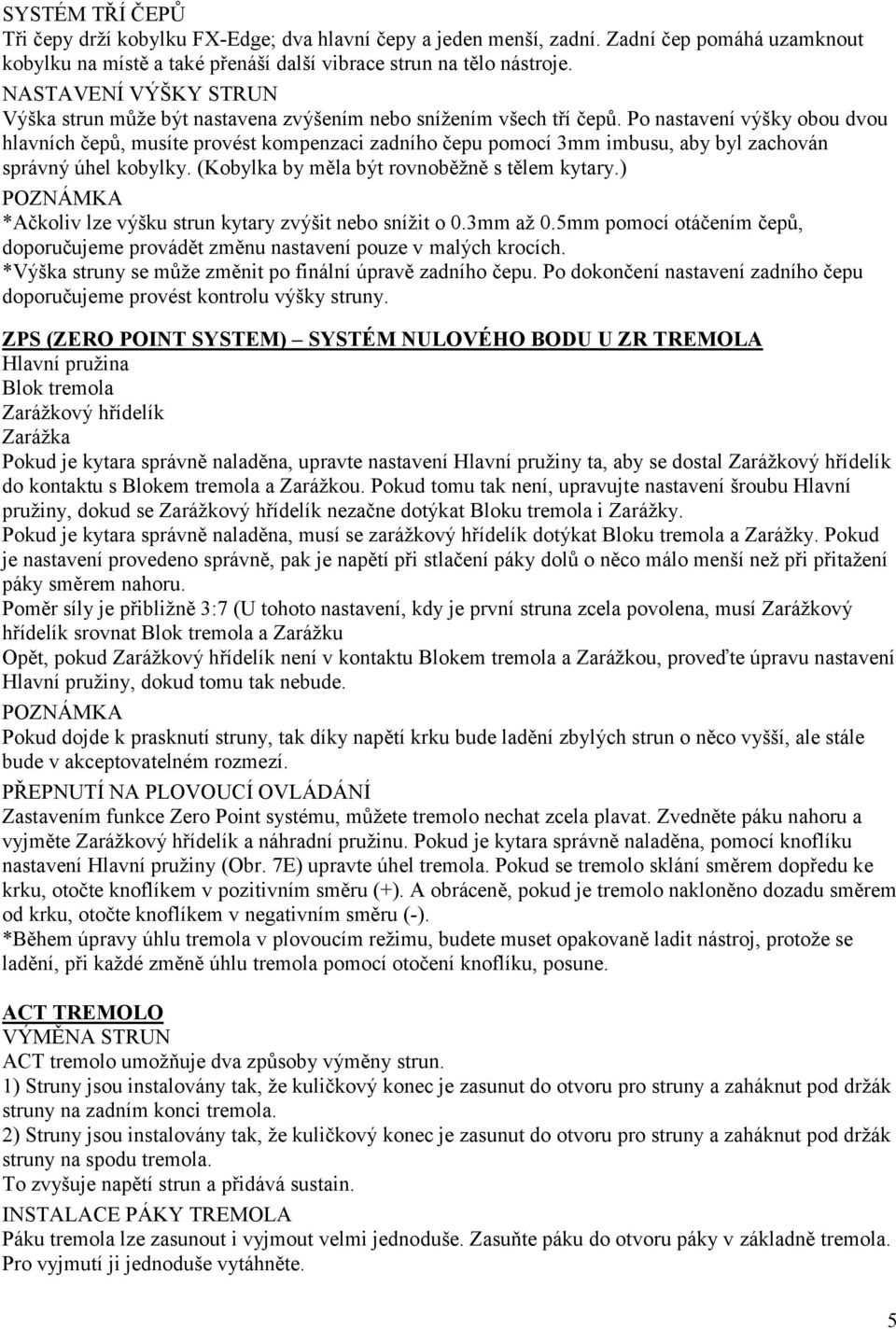

5 SYSTÉM TŘÍ ČEPŮ Tři čepy drţí kobylku FX-Edge; dva hlavní čepy a jeden menší, zadní. Zadní čep pomáhá uzamknout kobylku na místě a také přenáší další vibrace strun na tělo nástroje. NASTAVENÍ VÝŠKY STRUN Výška strun můţe být nastavena zvýšením nebo sníţením všech tří čepů. Po nastavení výšky obou dvou hlavních čepů, musíte provést kompenzaci zadního čepu pomocí 3mm imbusu, aby byl zachován správný úhel kobylky. (Kobylka by měla být rovnoběţně s tělem kytary.) POZNÁMKA *Ačkoliv lze výšku strun kytary zvýšit nebo sníţit o 0.3mm aţ 0.5mm pomocí otáčením čepů, doporučujeme provádět změnu nastavení pouze v malých krocích. *Výška struny se můţe změnit po finální úpravě zadního čepu. Po dokončení nastavení zadního čepu doporučujeme provést kontrolu výšky struny. ZPS (ZERO POINT SYSTEM) SYSTÉM NULOVÉHO BODU U ZR TREMOLA Hlavní pruţina Blok tremola Zaráţkový hřídelík Zaráţka Pokud je kytara správně naladěna, upravte nastavení Hlavní pruţiny ta, aby se dostal Zaráţkový hřídelík do kontaktu s Blokem tremola a Zaráţkou. Pokud tomu tak není, upravujte nastavení šroubu Hlavní pruţiny, dokud se Zaráţkový hřídelík nezačne dotýkat Bloku tremola i Zaráţky. Pokud je kytara správně naladěna, musí se zaráţkový hřídelík dotýkat Bloku tremola a Zaráţky. Pokud je nastavení provedeno správně, pak je napětí při stlačení páky dolů o něco málo menší neţ při přitaţení páky směrem nahoru. Poměr síly je přibliţně 3:7 (U tohoto nastavení, kdy je první struna zcela povolena, musí Zaráţkový hřídelík srovnat Blok tremola a Zaráţku Opět, pokud Zaráţkový hřídelík není v kontaktu Blokem tremola a Zaráţkou, proveďte úpravu nastavení Hlavní pruţiny, dokud tomu tak nebude. POZNÁMKA Pokud dojde k prasknutí struny, tak díky napětí krku bude ladění zbylých strun o něco vyšší, ale stále bude v akceptovatelném rozmezí. PŘEPNUTÍ NA PLOVOUCÍ OVLÁDÁNÍ Zastavením funkce Zero Point systému, můţete tremolo nechat zcela plavat. Zvedněte páku nahoru a vyjměte Zaráţkový hřídelík a náhradní pruţinu. Pokud je kytara správně naladěna, pomocí knoflíku nastavení Hlavní pruţiny (Obr. 7E) upravte úhel tremola. Pokud se tremolo sklání směrem dopředu ke krku, otočte knoflíkem v pozitivním směru (+). A obráceně, pokud je tremolo nakloněno dozadu směrem od krku, otočte knoflíkem v negativním směru (-). *Během úpravy úhlu tremola v plovoucím reţimu, budete muset opakovaně ladit nástroj, protoţe se ladění, při kaţdé změně úhlu tremola pomocí otočení knoflíku, posune. ACT TREMOLO VÝMĚNA STRUN ACT tremolo umoţňuje dva způsoby výměny strun. 1) Struny jsou instalovány tak, ţe kuličkový konec je zasunut do otvoru pro struny a zaháknut pod drţák struny na zadním konci tremola. 2) Struny jsou instalovány tak, ţe kuličkový konec je zasunut do otvoru pro struny a zaháknut pod drţák struny na spodu tremola. To zvyšuje napětí strun a přidává sustain. INSTALACE PÁKY TREMOLA Páku tremola lze zasunout i vyjmout velmi jednoduše. Zasuňte páku do otvoru páky v základně tremola. Pro vyjmutí ji jednoduše vytáhněte. 5

6 KROUTICÍ MOMENT OTÁČENÍ PÁKY Krouticí moment páky tremola lze upravit zvýšením tremola a vloţením 2.0mm imbusu do šroubu (A) na Bloku tremola. Otáčením ve směru hodinových ručiček zvýšíte krouticí moment páky tremola a obráceně. ÚPRAVA PRUŢIN TREMOLA ACT Tremolo je vytvořeno tak, aby fungovalo optimálně, pokud je nainstalováno přibliţně rovnoběţně s povrchem těla kytary. Úhel, pod kterým je tremolo připevněno, lze upravit změnou délky pruţiny pod tremolem. Pomocí kříţového šroubováku (+) otáčejte šrouby nastavující tah tremola, čímţ měníte délku pruţiny. (B) Pokud je tremolo nakloněno směrem dopředu ke krku kytary, otáčejte šrouby ve směru hodinových ručiček pro utaţení pruţiny. A obráceně, pokud je tremolo nakloněno dozadu směrem od krku kytary, otáčejte šrouby proti směru hodinových ručiček pro povolení pruţiny. Nalaďte kytaru, znovu zkontrolujte úhel tremola a opakujte úpravu úhlu tremola, dokud není správně nastaveno. ÚPRAVA VÝŠKY K nastavení výšky tremola nahoru nebo dolů pouţijte 3.0mm iambus pro otáčení šroubu (C) umístěného na levé a pravé straně tremola. (Toto nastavení nelze provést pro kaţdou strunu zvlášť.) ÚPRAVA INTONACE Pouţijte 2.0mm iambus pro povolení šroubů zámku kaţdého sedla (D), a posuňte sedlo. Pevně dotáhněte šrouby zámku sedla, nalaďte kytaru a znovu zkontrolujte intonaci. Opakujte tyto úpravy dokud není intonace správná. JEM, JS, RG, S, EDR, AX: LO-TRS II ZAMIKATELNÉ TREMOLO PÁKA TREMOLA Vloţte páku do drţáku a lehce utáhněte rukou tak, aby s ní šlo otáčet. Otáčivost páky můţe být upravena maticí, která je na spodu páky tremola. DOLADĚNÍ Po uzamčení vrchního zámku dolaďte nástroj otáčením ladících šroubů (A). *pro maximální moţnost dolaďování doporučujeme, aby dolaďovací šrouby byly ve střední poloze před uzamčením zámku. NASTAVENÍ VÝŠKY STRUN Výšku tremola nastavíte otočnými čepy (B), které tremolo podpírají. Ty jsou umístěny vpředu po stranách kobylky. Otáčením po směru hodinových ručiček se tremolo sniţuje a otáčením v protisměru hodinových ručiček se vibrátor zvyšuje. NASTAVENÍ LADĚNÍ Povolte šroub tlakové podloţky (D) na zámkové matce a povolte strunu. Povolte šroub sedlového zámku (E) a posuňte sedlo dopředu nebo dozadu. Utáhněte šroub sedlového zámku (E) a nalaďte strunu. Po překontrolování ladění znovu utáhněte šroub tlakové podloţky (D). *na základní desce jsou dvě díry pro šroub sedlového zámku. Tyto umoţňují hráči změnit nastavení struny maximálním posunutím sedla. Pokud ladění nemůţe být nastaveno, protoţe sedlo je třeba posunout více dozadu, povolte ladící šroub a posuňte ho do díry, která je na základní desce více vzadu. VÝMĚNA STRUN U tremola LO-TRS II vyměňujte struny jednu po druhé. Sejmutí všech starých strun najednou má za následek sníţení tahu na tremolu a tím změnu úhlu temola - tzv. vytaţení. Pro sundání struny povolte šroub tlakové podloţky (D) na zámkové matce a poté odmotejte strunu. Povolte stavicí šroub struny (F) a vyjměte strunu ze sedla. U nové struny odstřihněte kulatý konec tak jak je ukázáno na obrázku a vloţte ostřiţený konec nové struny mezi sedlo a drţák strun. Utáhněte stavicí šroub struny (F) a nalaďte strunu. Po překontrolování ladění utáhněte šroub tlakové podloţky (D) na zámkové matce. 6

7 RG, S: SLT JEDNODUCHÉ ZAMYKATELNÉ TREMOLO RAMENO TREMOLA Vloţte rameno do drţáku a otáčejte s ním po směru hodinových ručiček dokud to půjde. Otáčivost ramene upravíte pootočením ramene do protisměru hodinových ručiček. Pro volné pohupování ramene tremola povolujte drţák ramene 11mm stranovým klíčem dokud nebude dosaţeno poţadovaného výsledku. DOLADĚNÍ Po uzamčení vrchního zámku dolaďte nástroj otáčením ladících šroubů (A). *pro maximální moţnost dolaďování doporučujeme, aby dolaďovací šrouby byly ve střední poloze před uzamčením zámku. NASTAVENÍ VÝŠKY STRUN Výšku tremola nastavíte otočnými čepy (B), které ho podpírají. Ty jsou umístěny vpředu po stranách můstku. Otáčením po směru hodinových ručiček tremolo sníţíte a otáčením v protisměru hodinových ručiček tremolo zvýšíte. NASTAVENÍ LADĚNÍ Povolte šroub tlakové podloţky (D) na zámkové matce a povolte strunu. Povolte šroub sedlového zámku (E) a posuňte sedlo dopředu nebo dozadu. Utáhněte šroub sedlového zámku (E) a nalaďte strunu. Po překontrolování ladění znovu utáhněte šroub tlakové podloţky (D). *na základní desce jsou dvě díry pro šroub sedlového zámku. Tyto umoţňují hráči změnit nastavení struny maximálním posunutím sedla. Pokud ladění nemůţe být nastaveno, protoţe sedlo je třeba posunout více dozadu, povolte ladící šroub a posuňte ho do díry, která je na základní desce více vzadu. VÝMĚNA STRUN U tremola SLT vyměňujte struny jednu po druhé. Sejmutí všech starých strun najednou má za následek sníţení tahu na tremolo a tím změnu jeho úhlu tzv. vytaţení. Pro sundání struny povolte šroub tlakové podloţky (D) na zámkové matce a poté odmotejte strunu.vytáhněte starou strunu skrz trubkový drţák strun a protáhněte strunu novou. Poté nalaďte. Po překontrolování ladění utáhněte šroub tlakové podloţky (D) na zámkové matce. NASTAVENÍ PRUŢIN TREMOLA: LO-TRS II, SLT Pruţinami tremola nastavíte jeho úhel, a to jejich utahováním či povolováním. Pro nastavení úhlu tremola pouţijte regulační šrouby v zadní dutině tremola. Pokud je tremolo vyladěno, mělo by dosedat rovnoběţně na povrch kytary (viz. následující). Pokud tremolo nedosedá rovnoběţně na povrch kytary, sejměte krytku dutiny tremola a utáhněte stavící šrouby tahu tremola, v případě, ţe tremolo je příliš nízko. Povolte stavící šrouby tahu tremola je-li tremolo příliš vysoko. Nalaďte struny do správné tóniny a překontrolujte úhel tremola. Počet a rozmístění pruţin tremola zvolte v závislosti na síle struny a úhlu tremola. RG, EDR: STANDARDNÍ TREMOLO Při výměně strun protáhněte novou strunu otvorem pro struny na konci kytary. Pak strunu vytáhněte zámkem tremola a nahoru přes sedlo. Ladění nastavíte pohybem sedla dopředu nebo dozadu. Sedlo nastavíte pomocí kříţového šroubováku šroubem na zadní straně kobylky. Výšku strun nastavíte vyšroubováním či zašroubováním malých šroubků po stranách kaţdého sedla(imbus klíč). Kobylky dvoubodového tremola TZ30 mají také moţnost nastavení výšky hlavního můstku po stranách vibrátoru. Standardní tremola mohou být nastavena tak, ţe se tón strun zvyšuje kdyţ rameno tremola vytahujete aby povolilo pruţiny. Nevýhodou tohoto postupu je, ţe můţe způsobit takové napětí strun aţ některá z nich praskne. K odstranění tohoto problému nastavte desku tremola utaţením pruţin tak, aby byla vyrovnaná s tělem kytary. Počet a rozmístění pruţin tremola zvolte v závislosti na tloušťce struny a úhlu tremola. 7

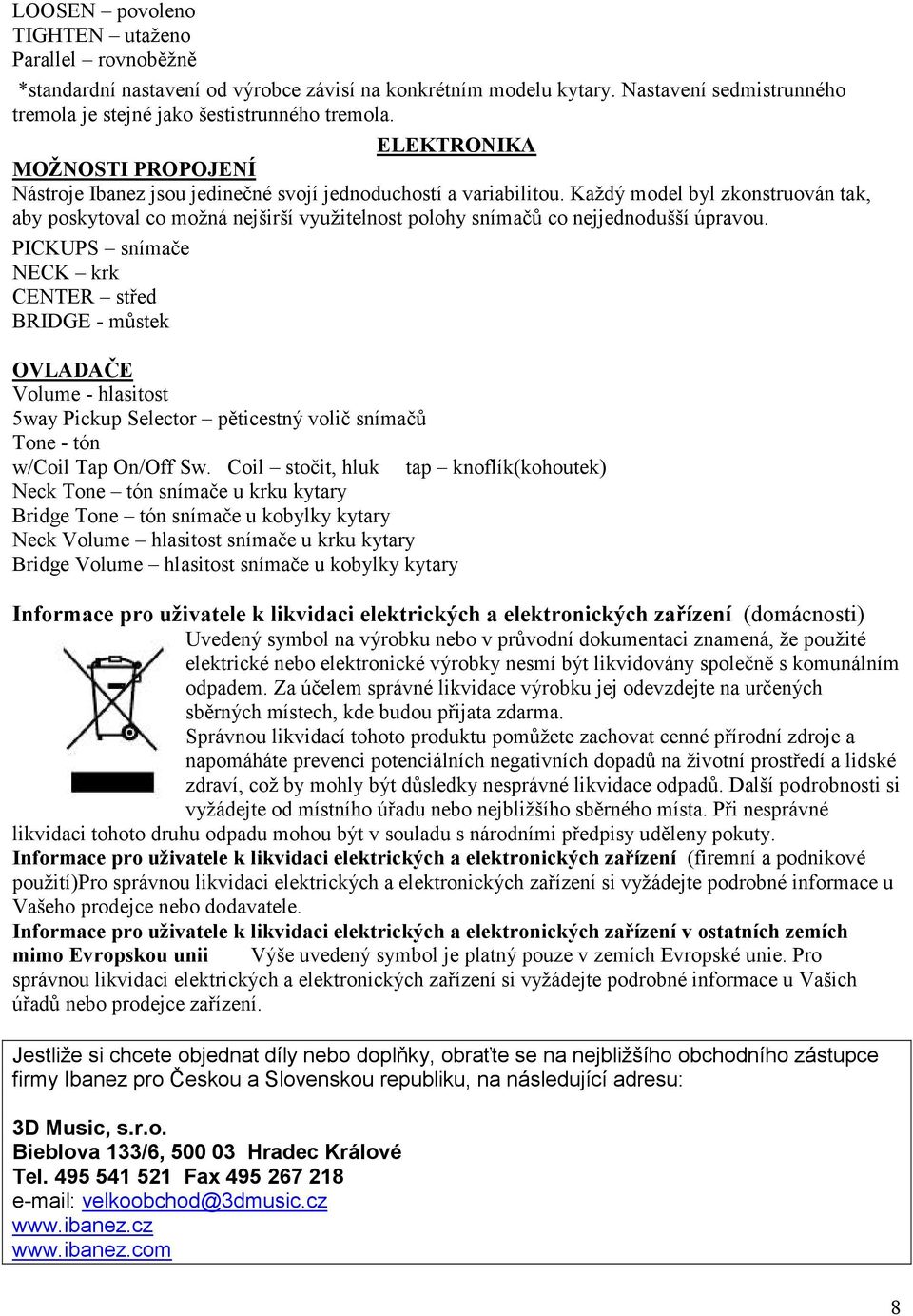

8 LOOSEN povoleno TIGHTEN utaţeno Parallel rovnoběţně *standardní nastavení od výrobce závisí na konkrétním modelu kytary. Nastavení sedmistrunného tremola je stejné jako šestistrunného tremola. ELEKTRONIKA MOŢNOSTI PROPOJENÍ Nástroje Ibanez jsou jedinečné svojí jednoduchostí a variabilitou. Kaţdý model byl zkonstruován tak, aby poskytoval co moţná nejširší vyuţitelnost polohy snímačů co nejjednodušší úpravou. PICKUPS snímače NECK krk CENTER střed BRIDGE - můstek OVLADAČE Volume - hlasitost 5way Pickup Selector pěticestný volič snímačů Tone - tón w/coil Tap On/Off Sw. Coil stočit, hluk tap knoflík(kohoutek) Neck Tone tón snímače u krku kytary Bridge Tone tón snímače u kobylky kytary Neck Volume hlasitost snímače u krku kytary Bridge Volume hlasitost snímače u kobylky kytary Informace pro uţivatele k likvidaci elektrických a elektronických zařízení (domácnosti) Uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, ţe pouţité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůţete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na ţivotní prostředí a lidské zdraví, coţ by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyţádejte od místního úřadu nebo nejbliţšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Informace pro uţivatele k likvidaci elektrických a elektronických zařízení (firemní a podnikové pouţití)pro správnou likvidaci elektrických a elektronických zařízení si vyţádejte podrobné informace u Vašeho prodejce nebo dodavatele. Informace pro uţivatele k likvidaci elektrických a elektronických zařízení v ostatních zemích mimo Evropskou unii Výše uvedený symbol je platný pouze v zemích Evropské unie. Pro správnou likvidaci elektrických a elektronických zařízení si vyţádejte podrobné informace u Vašich úřadů nebo prodejce zařízení. Jestliže si chcete objednat díly nebo doplňky, obraťte se na nejbližšího obchodního zástupce firmy Ibanez pro Českou a Slovenskou republiku, na následující adresu: 3D Music, s.r.o. Bieblova 133/6, Hradec Králové Tel Fax velkoobchod@3dmusic.cz 8
