1 PROTIPOVODŇOVÁ OPATŘENÍ Speciální magazín státního podniku Povodí Ohře 2014 Program Prevence před povodněmi (I. etapa) Program Podpora prevence před povodněmi II

2 ÚVODNÍ SLOVO GENERÁLNÍHO ŘEDITELE Různé přirozené i extrémní přírodní jevy provázejí lidstvo celou historií jeho existence. Patří mezi ně i povodně a stejně tak například i sucha. Zatímco byly dle historiků pravidelné a často se opakující povodně a záplavy přinášející úrodné sedimenty vítané i Egypta na březích Nilu, v řadě jiných míst včetně území střední Evropy byly a jsou povodně především nositelem zkázy a utrpení. Jak uvádějí někteří odborníci, je člověk také nepoučitelný a jeho paměť ve vztahu k povodním krátká. V časovém horizontu asi 5 let po povodni, pokud se neopakuje, přichází zapomnění. I to má svou výhodu v pominutí pocitu zmaru a stresu při každém silnějším či delším dešti. Nevýhodou je pak snaha vynutit si i v povodní ohroženém místě souhlasné rozhodnutí k nové výstavbě nebo nechuť i opakovaně ohrožené místo a zničené sídlo opustit, pokud je ovšem takové řešení v konkrétních případech možné. Po delší době menších a lokálních povodní bylo území střední Evropy včetně České republiky zasaženo v roce 1997 katastrofální povodní s početnými ztrátami na lidských životech i velkými ztrátami na majetku různých vlastníků. Po dlouhé době se jednalo o katastrofu, která zasáhla rozsáhlé území, a společnost nebyla připravena vzniklé situaci účinně čelit. Neexistoval například současný integrovaný záchranný systém, řada měst a obcí i dalších významných subjektů neměla k dispozici žádný nebo jen formálně zpracovaný povodňový plán, v potřebném rozsahu a kvalitě, nebyla k dispozici potřebná hlásná a varovná služba a také prostředky na zvládnutí již vzniklé situace nebyly dostatečné. Proto je třeba konstatovat a zároveň ocenit úsilí a výsledky vynaložené ke změně stavu a úrovně protipovodňové ochrany včetně prevence před povodněmi realizované v období po povodni 1997 a zejména po následující územně rozsáhlé povodni v roce Kromě dalších kroků a opatření pro komplexní ochranu před povodněmi byla v České republice v letech 2002 až 2013 již také ve dvou etapách realizována četná opatření s využitím dotačního programu Prevence před povodněmi a v současnosti probíhá intenzivní příprava akcí III. etapy tohoto programu. Dotační program Prevence před povodněmi je nesporně významným konkrétním koncepčním krokem, který stát učinil v dané oblasti řešení celospolečenského zadání a potřeby. Předložený přehled již realizovaných i dalších připravovaných opatření prevence před povodněmi, v rámci tří etap státem vytvořeného dotačního programu, podává informaci o konkrétních akcích realizovaných v území státního podniku Povodí Ohře. Ing. Jiří Nedoma generální ředitel Vydává: Povodí Ohře, státní podnik Bezručova 4219, Chomutov Texty: Ing. Miroslav Beržinský berzinsky@poh.cz Titulní foto: Letecký snímek obce Bohušovice nad Ohří při povodni 06/2013, funkční protipovodňová opatření chrání město. Foto: archiv Povodí Ohře, státní podnik Grafická úprava, zlom: Radim Bulant, ADVERCOM s. r. o. 2

3 PREVENCE PŘED POVODNĚMI Po výskytu katastrofálních povodní v letech 1997 na Moravě a ve východních Čechách a v roce 1998 ve východních Čechách, kdy došlo k výrazným škodám na lidských životech i majetku ve vlastnictví státu i právnických a fyzických osob, přistoupila Vláda České republiky k vypracování Strategie prevence před velkými vodami. Protipovodňová opatření (dále jen PPO) byla zaměřena do technických návrhů zajišťujících zvýšení protipovodňové ochrany území podél toků, posouzení retenčního účinku vybudovaných vodních děl, neškodné odvedení povodňových vod a zkapacitnění průtočných profilů koryt s návrhem na odstranění překážek bránících transformaci povodňové vlny. Návrhy protipovodňových opatření v území, které spravuje Povodí Ohře, státní podnik, vycházely ze známých ohrožených území a z návrhů protipovodňových opatření, která navrhli jednotliví členové Povodňové komise uceleného povodí Ohře. Protipovodňová opatření na vodních tocích se dotýkala, jak ochrany zemědělské půdy a ohrožených pozemků v extravilánu obcí a měst, tak zejména intravilánu obcí a měst se snahou snížit riziko ohrožení životů a majetku občanů v případě povodní. Návrhové průtoky se pro každou individuální akci posuzovaly a navrhovaly zvlášť. Přednostně se řešilo zájmové území s vyšší pravděpodobností povodňových situací s ohledem ke stávajícím hydrologickým poměrům. Pro zabezpečení PPO byly využívány různé finanční zdroje, jako byly prostředky státního rozpočtu, prostředky úvěru od Evropské investiční banky a výnosů z privatizace, které rovněž vstoupily do státního rozpočtu, a dále z vlastních zdrojů investorů z řad správců vodních toků. Taktéž byly využity i finanční prostředky z fondu Evropské unie z programu Přeshraniční spolupráce Česká republika Německo PHARE CBC Projekty byly dotovány z programu Prevence před povodněmi, jehož správcem je Ministerstvo zemědělství ČR. Podpora byla administrována podle Závazných pravidel poskytování finančních prostředků v oblasti vod a způsobu kontroly jejich užití pro příslušný rok, které jsou každoroční přílohou zákona o státním rozpočtu. I. etapa programu Prevence před povodněmi Program Prevence před povodněmi (I. etapa), roky I. etapa programu byla zaměřena na povodí zasažená povodněmi do roku Hlavním cílem opatření I. etapy bylo zvýšení možností akumulace a retence výstavbou a obnovou poldrů a hrází k vymezení neškodného rozlivu v údolních nivách a podpora zachycení a bezpečného převedení velkých povodňových průtoků zvyšováním kapacity koryt vodních toků v kritických úsecích, včetně úpravy koryt bystřin a exponovaných drobných vodních toků. Při úpravách koryt docházelo ke zvýšení kapacity toku, jež však bylo na druhé straně omezeno místními podmínkami, technickými možnostmi provádění úpravy nebo ekonomickými a ekologickými hledisky. V některých případech se ochrany území dosáhlo kombinací úpravy toku s ochranným účinkem vodní nádrže. Přesto je nutno konstatovat, že prakticky nikde není dosaženo absolutní ochrany inundačního území a většinou není míra ochrany ani přiměřená jeho společensko-ekonomickému významu. Spolehlivá funkce provedených opatření na ochranu před povodněmi, zejména pokud jsou kombinovaná s ochranným účinkem nádrží, je velmi citlivá na výběr a aplikaci hydrologických podkladů ve fázi návrhu a správnou reakci na okamžitou meteorologickou a hydrologickou situaci ve fázi provozu. 3

4 Všechny akce programu I. etapy byly posouzeny environmentálním expertem a posléze i strategickým expertem (dále jen SE). I. etapa programu proběhla v období let a představovala výběr investičních akcí pro nejohroženější části území, zejména postižené povodněmi do roku V rámci I. etapy programu Povodí Ohře, státní podnik, realizoval: 11 akcí stavebního charakteru 54 akcí studijního charakteru Z toho projekt: Rekonstrukce bezpečnostního přelivu VD Nechranice (stavební náklady 51,089 mil. Kč), byl dotován z programu Prevence před povodněmi (I. etapa) a z prostředků Evropské unie z fondu programu Přeshraniční spolupráce Česká republika Německo PHARE CBC Celkový finanční objem akcí činil 188,985 mil. Kč. Z toho dotace ze státního rozpočtu (dále jen SR) z programu byly poskytnuty ve výši 75,350 mil. Kč (z toho 9,120 mil. Kč na studie záplavových území a 66,230 mil. Kč na stavební akce). Z toho dotace z programu PHARE CBC 2000 byla poskytnuta ve výši 24,672 mil. Kč. Vlastní zdroje účastníka programu činily 88,963 mil. Kč. Podíl stavebních nákladů na akce programu : 66,230 mil. Kč Dotace MZe program ,672 mil. Kč PHARE CBC ,677 mil. Kč vlastní zdroje účastníka programu Závazný limit dotace SR z programu poskytnutý správcem programu na realizaci akcí PPO ve výši 100,000 mil. Kč nebyl překročen. V rámci programu došlo k úspoře 24,649 mil. Kč. 4

5 II. etapa programu Prevence před povodněmi Program Podpora prevence před povodněmi II, roky Navazuje a vychází z výsledků z I. etapy výše uvedeného programu. Hlavním cílem II. etapy programu je další snižování úrovně ohrožení a povodňových rizik v záplavových územích vodních toků. Principem programu Podpora prevence před povodněmi II je především realizace účinných a rovněž ekonomicky efektivních protipovodňových opatření. Investiční akce navržené k financování v rámci II. etapy jsou technickými akcemi, které mají výrazně systémový charakter a které zapracovávají výsledky studií záplavových území a studií odtokových poměrů do nových koncepcí a projektových řešení připravených k realizaci v II. etapě programu. Technická opatření sledují především zabezpečení zvýšení protipovodňové ochrany, bezpečnost hrází stávajících vodních děl a komplexní úpravy toků s nevyhovujícím stupněm ochrany před povodněmi, jejich regulaci a zkapacitnění. Základní dokumenty programu Dokumentace programu , schválená Vládou České republiky usnesením č ze dne , řeší postup pro předkládání návrhů opatření potenciálními ochráněnými subjekty z řad obcí, měst, sdružení obcí nebo kraji. V tomto vládním dokumentu byl zaveden nový pojem navrhovatel. Při administraci žádostí se rozlišoval navrhovatel protipovodňových opatření a žadatel, který v programu vystupoval v roli investora. Navrhovatel mohl být správce vodního toku, ale též subjekt chráněný navrhovaným opatřením, tj. obec, město, sdružení obcí nebo kraj. Žadatelem byl vždy správce vodního toku, který byl investorem akce PPO. 1. změna Dokumentace programu prodloužila realizaci programu z původního roku 2012 do roku 2013 a ukončila příjem žádostí od navrhovatelů o posouzení navrhovaného PPO ke dni Metodický pokyn Ministerstva zemědělství k postupu administrace akcí programu vydaný dne pro sjednocení tohoto postupu u akcí v rámci programu Podpora prevence před povodněmi II, které zajišťují organizace správců vodních toků na základě žádostí navrhovatelů protipovodňových opatření. Metodický pokyn Ministerstva zemědělství o komunikaci mezi Ministerstvem zemědělství a žadateli/navrhovateli o dotaci z programu Podpora prevence před povodněmi II vydaný V rámci II. etapy programu Povodí Ohře, státní podnik, realizoval a zajišťoval: I. jako přímý investor PPO 12 akcí stavebního charakteru 29 akcí studijního charakteru 2 akce projektové dokumentace pro vydání stavebního povolení (dále jen PD DSP) a inženýring pro budoucí realizaci akcí navrhovatelů II. jako pověřený investor akcí navržených chráněnými subjekty navrhovateli PPO: 4 akce stavebního charakteru Celkový finanční objem akcí činil 434,811 mil. Kč. Z toho dotace SR z programu byly poskytnuty ve výši 422,673 mil. Kč (z toho 11,936 mil. Kč na studie záplavových území, 6,508 mil. Kč na PD DSP a inženýring a 404,229 mil. Kč na stavební akce). Vlastní zdroje účastníka programu činily 12,138 mil. Kč. Podíl stavebních nákladů na akce programu : 404,229 mil. Kč Dotace MZe program ,688 mil. Kč vlastní zdroje účastníka programu Závazný limit dotace SR z programu poskytnutý správcem programu na realizaci akcí PPO v působnosti Povodí Ohře, státní podnik, ve výši 550,000 mil. Kč nebyl překročen. V rámci programu došlo k úspoře 127,327 mil. Kč z důvodů výrazného šetření stavebních nákladů po uskutečnění výběrových řízení a vyřazení akcí navrhovatelů správcem programu. 5

6 Přehled nerealizovaných akcí navrhovatelů PPO, které byly vyřazeny z programu s uvedením předpokládaných rozpočtových nákladů (dále jen RN) a důvodů pro vyřazení správcem programu: Protipovodňová opatření na Labi, Hřensko, vodní tok Kamenice RN 92,7 mil. Kč, z toho 89,2 mil. Kč dotace. K akci nebyl vydán souhlas mezirezortní pracovní skupiny (dále jen MPS) na základě posudku SE, akce nevyhověla podmínkám programu. Protipovodňová opatření na Chomutovce v lokalitě Bílence Škrle RN 6,5 mil. Kč z toho 6,3 mil. Kč dotace. K akci nebyl vydán souhlas MPS na základě posudku SE, akce nevyhověla podmínkám programu. Protipovodňová opatření na Ohři v lokalitě Březno RN 7,8 mil. Kč, z toho 7,5 mil. Kč dotace. Na akci nebylo vydáno požadované územní rozhodnutí z důvodu majetko-právního nedořešení práv k pozemkům nutných pro výstavbu PPO. Protivodňová opatření na Ohři v lokalitě Lenešice RN 39,8 mil. Kč, z toho 38,3 mil. Kč dotace. Akce nebyla předložena správci programu navrhovatelem v souladu s požadavky Dokumentace programu Budyně nad Ohří protipovodňová opatření na Ohři RN 34,6 mil. Kč, z toho 33,3 mil. Kč dotace. Akce nebyla předložena správci programu navrhovatelem v souladu s požadavky Dokumentace programu Ochrana České Lípy a obcí v záplavovém území Ploučnice a v povodí Svitávky RN 111,5 mil. Kč, z toho 107,5 mil. Kč dotace. Akce nebyla předložena správci programu navrhovatelem v souladu s požadavky Dokumentace programu Celkový finanční objem nerealizovaných akcí PPO navrhovatelů byl předpokládán ve výši 292,9 mil. Kč, z toho objem dotace ze SR z programu byl předpokládán ve výši 282,1 mil. Kč. Všechny akce PPO I. a II. etapy byly řádně dokončeny v souladu s vydanými rozhodnutími Ministerstva zemědělství, odboru programového financování ve vodním hospodářství. Dokončené akce byly řádně předány do užívání provozovateli správci toku. Byly dosaženy hodnoty závazných technických, ekonomických a finančních parametrů programu. Součástí vyhodnocení bylo provedeno srovnání jednotlivých hodnot stanovených jako cílových při zahájení programu pro jednotlivé akce a hodnot skutečně dosažených během celé doby realizace. Vymezení záplavových území včetně rozlišení aktivních zón (pokud je lze stanovit) přineslo možnost ovlivňovat výstavbu a činnost v těchto územích ohrožených velkými vodami. Tím dojde ke snížení ohrožení lidských životů i majetku ve vlastnictví státu i právnických a fyzických osob. Na základě stanovení záplavových území dochází postupně k úpravám územních plánů obcí. Vybudovaná PPO jsou plně funkční, v mnoha případech byla po uvedení do provozu ověřena dosaženým povodňovým průtokem. (viz Tabulka , přehled akcí) Vybudovaná PPO v rámci programu Prevence před povodněmi mají dlouhodobou životnost. Exaktní vyjádření návratnosti je velmi obtížné, avšak jen v oblasti protipovodňové ochrany přínos vysoko překročil vložené náklady již po prvním výskytu povodně. 6

7 III. etapa programu Prevence před povodněmi Program Podpora prevence před povodněmi III, roky Koncepční východiska: programové prohlášení vlády (srpen 2010) priorita dle usnesení vlády (prosinec 2011) zaměření na podporu retence (řízené rozlivy, poldry, vodní nádrže s retenčními prostory) alokace opatření do oblastí s potenciálně významným povodňovým rizikem Zdroje financování: státní rozpočet vlastní zdroje správců vodních toků doplněné dalšími zdroji od chráněných subjektů (obce, podnikatelské subjekty) zdroje z úprav ekonomiky vodního hospodářství případně další zdroje mimo státní rozpočet III. etapa programu Prevence před povodněmi je rozčleněna do podprogramů: Podpora projektové dokumentace pro územní řízení Pro akce s předpokládanými náklady stavby nad 100 mil. Kč. Žadatelé: správci významných vodních toků Podpora projektové dokumentace pro sloučené územní a stavební řízení a pro stavební řízení Pro akce s předpokládanými náklady stavby nad 50 mil. Kč. Žadatelé: správci vodních toků Podpora protipovodňových opatření s retencí Žadatelé: správci vodních toků, obce Podpora protipovodňových opatření podél vodních toků Žadatelé: správci vodních toků, obce pro eliminaci povodní z přívalových srážek. Dne Povodí Ohře, státní podnik, předložil správci programu návrh protipovodňových opatření v rámci avizované III. etapy Programu prevence před povodněmi. V rámci tohoto programu Povodí Ohře, státní podnik, předpokládá realizovat: 4 stavební akce podpora protipovodňových opatření s retencí o objemu 350,0 mil. Kč 4 stavební akce podpora protipovodňových opatření podél vodních toků o objemu 63,6 mil. Kč 4 stavební akce podpora zvyšování funkčnosti vodních děl o objemu 37,5 mil. Kč Celkový finanční objem akcí se předpokládá ve výši 451,1 mil. Kč. Nejvýznamnější akce Povodí Ohře, státní podnik, navržené do podprogramu : Suchá nádrž Šporka, předpokládané náklady stavby PPO 128,0 mil. Kč Suchá nádrž Dubnice, předpokládané náklady stavby PPO 167,0 mil. Kč Tyto akce PPO jsou v současnosti ve fázi zajištění příslušných projektových dokumentací. Souhlas se zadáním veřejných zakázek na projektové dokumentace k žádosti o vydání rozhodnutí o umístění stavby jsme obdrželi od správce programu dne Termín na dokončení projektové dokumentace pro umístění stavby je stanoven do

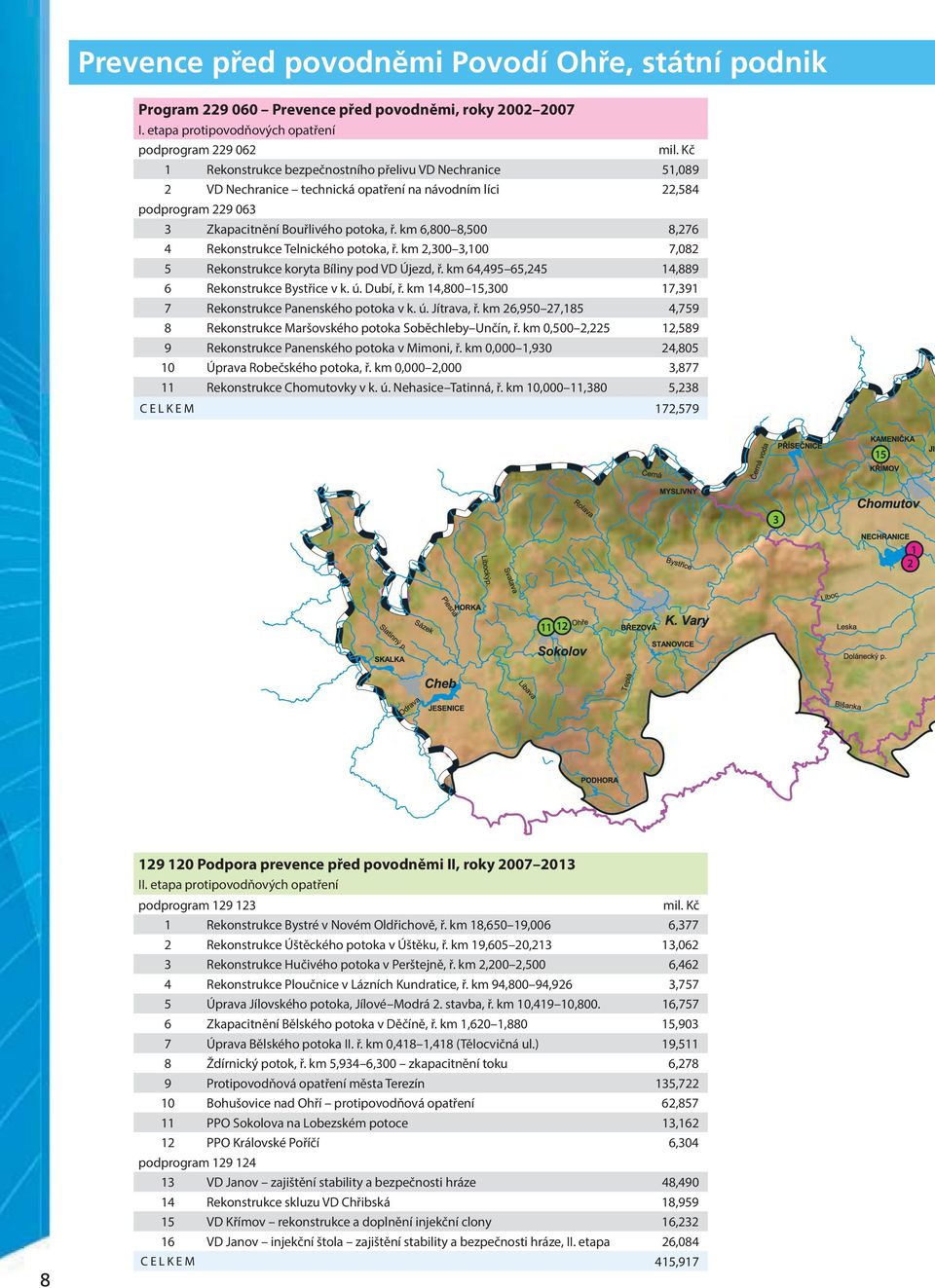

8 Prevence před povodněmi Povodí Ohře, státní podnik Program Prevence před povodněmi, roky I. etapa protipovodňových opatření podprogram mil. Kč 1 Rekonstrukce bezpečnostního přelivu VD Nechranice 51,089 2 VD Nechranice technická opatření na návodním líci 22,584 podprogram Zkapacitnění Bouřlivého potoka, ř. km 6,800 8,500 8,276 4 Rekonstrukce Telnického potoka, ř. km 2,300 3,100 7,082 5 Rekonstrukce koryta Bíliny pod VD Újezd, ř. km 64,495 65,245 14,889 6 Rekonstrukce Bystřice v k. ú. Dubí, ř. km 14,800 15,300 17,391 7 Rekonstrukce Panenského potoka v k. ú. Jítrava, ř. km 26,950 27,185 4,759 8 Rekonstrukce Maršovského potoka Soběchleby Unčín, ř. km 0,500 2,225 12,589 9 Rekonstrukce Panenského potoka v Mimoni, ř. km 0,000 1,930 24, Úprava Robečského potoka, ř. km 0,000 2,000 3, Rekonstrukce Chomutovky v k. ú. Nehasice Tatinná, ř. km 10,000 11,380 5,238 C E L K E M 172, Podpora prevence před povodněmi II, roky II. etapa protipovodňových opatření podprogram mil. Kč 1 Rekonstrukce Bystré v Novém Oldřichově, ř. km 18,650 19,006 6,377 2 Rekonstrukce Úštěckého potoka v Úštěku, ř. km 19,605 20,213 13,062 3 Rekonstrukce Hučivého potoka v Perštejně, ř. km 2,200 2,500 6,462 4 Rekonstrukce Ploučnice v Lázních Kundratice, ř. km 94,800 94,926 3,757 5 Úprava Jílovského potoka, Jílové Modrá 2. stavba, ř. km 10,419 10, ,757 6 Zkapacitnění Bělského potoka v Děčíně, ř. km 1,620 1,880 15,903 7 Úprava Bělského potoka II. ř. km 0,418 1,418 (Tělocvičná ul.) 19,511 8 Ždírnický potok, ř. km 5,934 6,300 zkapacitnění toku 6,278 9 Protipovodňová opatření města Terezín 135, Bohušovice nad Ohří protipovodňová opatření 62, PPO Sokolova na Lobezském potoce 13, PPO Královské Poříčí 6,304 podprogram VD Janov zajištění stability a bezpečnosti hráze 48, Rekonstrukce skluzu VD Chřibská 18, VD Křímov rekonstrukce a doplnění injekční clony 16, VD Janov injekční štola zajištění stability a bezpečnosti hráze, II. etapa 26,084 C E L K E M 415,917

9 Protipovodňová opatření Povodí Ohře, státní podnik I. etapa II. etapa nerealizované akce STAV K LEDNU 2014 Nerealizované akce navrhovatelů, které byly vyřazeny z programu mil. Kč 1 Ochrana České Lípy v záplavovém území Ploučnice a povodí Svitávky 111,500 2 Protipovodňová opatření na Ohři Budyně nad Ohří 34,600 3 Protipovodňová opatření na Labi, Hřensko, vodní tok Kamenice 92,700 4 Protipovodňová opatření na Ohři v lokalitě Březno 7,800 5 Protipovodňová opatření na Ohři v lokalitě Lenešice 39,800 6 Protipovodňová opatření na Chomutovce, Bílence Škrle 6,500 C E L K E M 292,900 9

10 Stručný přehled akcí I. etapy v rozdělení do jednotlivých podprogramů, dosažený efekt: Podprogram Výstavba a obnova poldrů, nádrží a hrází Dosažený retenční objem v nádrži VD Nechranice je docílen v hodnotě 3,5 5,8 mil. m 3 v závislosti na hladině a za předpokladu včasného předvypuštění nádrže. Rekonstrukce bezpečnostního přelivu VD Nechranice. Zajištění úpravy bezpečnostního přelivu spočívající ve snížení prahu středního pole na kótu 263,00 m n. m. B. p. v. a v nahrazení stávající hradicí konstrukce tvořené mohutným betonovým přelivem s hydrostatickým segmentovým uzávěrem, novým segmentovým uzávěrem s betonovou nornou stěnou a s konstrukcí provizorního hrazení. Práce byly prováděny pod ochranou ocelové půlkruhové jímky. Akce byla součástí projektu Zlepšení ekologických a hydrologických podmínek na řece Ohři a Labi, která byla zařazena do programu evropské unie CBC Phare Rekonstrukcí bezpečnostního přelivu vodního díla Nechranice došlo k výraznému zvýšení retenčního účinku nádrže zvětšením ovladatelného prostoru na 106 mil. m 3 a k navýšení ochrany území pod nádrží z dvouleté vody na pětiletou vodu mil. Kč 10

11 VD Nechranice technická opatření návodního líce Zajištění komplexního zásahu do technického stavu betonových konstrukcí návodního líce nejvhodnějšími technologickými postupy z oblasti sanací betonových konstrukcí. Byly sanovány erodované spáry návodního líce vzniklé vlnobitím a nevhodnými klimatickými podmínkami, které způsobovaly odplavování ochranné štěrkopískové vrstvy před sprašovým těsněním hráze, a byla provedena kompletní rekonstrukce související parapetní zdi s vlnolamem mil. Kč 11

12 Podprogram Zvyšování průtočné kapacity koryt vodních toků Celková délka úprav vodních toků na zvýšenou kapacitu činila km. Rekonstrukce Bystřice, ř. km 14,800 15,300 v k. ú. Dubí Ochrana intravilánu města byla v tomto úseku zajištěna na návrhový průtok Q mil. Kč Rekonstrukce koryta Bíliny pod VD Újezd, ř. km 64,495 65,245 Účelem rekonstrukce bylo odstranění deformací koryta a zajištění jeho opevnění v celé délce 750 m na návrhový průtok Q mil. Kč 12

13 Rekonstrukce Telnického potoka ve Varvažově u Telnice, ř. km 2,300 3,100 v k. ú. Varvažov Rekonstrukce potoka byla zajištěna na návrhový průtok Q mil. Kč Rekonstrukce Panenského potoka v Jítravě, ř. km 26,950 27,180 V předmětném úseku v délce 230 m byl návrh technického řešení rekonstrukce potoka zaměřen na zvýšení jeho stávající kapacity, a to na návrhový průtok Q mil. Kč 13

14 Zkapacitnění Bouřlivého potoka, ř. km 6,800 8,500 v k. ú. Lahošť Nevyhovující stav koryta z hlediska ochrany před povodněmi v intravilánu obce je řešen rekonstrukcí Bouřlivého potoka na návrhový průtok Q mil. Kč Rekonstrukce Maršovského potoka Soběchleby Unčín, ř. km 0,500 2,225 Provedená technická protipovodňová opatření řeší zkapacitnění potoka v intravilánech obcí na návrhový průtok Q mil. Kč 14

15 Úprava Panenského potoka v Mimoni, ř. km 0,000 1,930 v k. ú. Mimoň, Pertoltice pod Ralskem Technická opatření řeší úpravu koryta v délce m, a to zkapacitněním potoka na návrhový průtok Q mil. Kč Úprava Robečského potoka u České Lípy, ř. km 0,000 2,000 Robečský potok jako významný přítok Ploučnice v k. ú. Česká Lípa je pro zajištění protipovodňové ochrany intravilánu města zkapacitněn na návrhový průtok Q mil. Kč 15

16 Úprava Chomutovky, ř. km 10,450 11,380 v k. ú. Nehasice Tatinná Technická opatření řeší zkapacitnění toku na návrhový průtok Q mil. Kč 16

17 Stručný přehled akcí II. etapy v rozdělení do jednotlivých podprogramů, dosažený efekt: Podprogram Podpora zvyšování bezpečnosti vodních děl VD Janov zajištění stability a bezpečnosti hráze I. a II. etapa Stavba zajišťuje stabilitu a bezpečnost hráze sanací průsaků podložím. Sanační zásah do podloží byl navržen formou dotěsnění horninového masivu. Provozováním vodního díla bez provedení sanace průsaků podložím by se zvýšilo i potenciální riziko havárie díla a vzniku zvláštní povodně. Z dlouhodobého hlediska by byl tento stav nevyhovující, čímž byla tato sanace průsaků podložím zdůvodněna jako potřebná a nutná. Zabezpečení všech navržených technických opatření na VD Janov zařadil tuto stavbu jednoznačně mezi nejdůležitější zejména z pohledu zajištění bezpečnosti tohoto významného vodního díla. Akce byla zajištěna v souladu s koncepcí protipovodňové ochrany Ústeckého kraje a měla významný efekt z hlediska protipovodňové ochrany mil. Kč 17

18 VD Křímov rekonstrukce a doplnění injekční clony Účelem akce bylo zvýšení bezpečnosti vodního díla a prevence před vznikem zvláštní povodně. Zvýšení stability a bezpečnosti vodního díla bylo provedeno snížením vztlaku pod hrází rekonstrukcí a doplněním injekční clony. Akce byla zajištěna v souladu s koncepcí protipovodňové ochrany Ústeckého kraje a má významný efekt z hlediska protipovodňové ochrany. 18

19 Rekonstrukce skluzu VD Chřibská V rámci akce byla provedena rekonstrukce skluzu na VD Chřibská, která spočívala v sanaci plošně narušených betonových konstrukcí skluzu i lokálních poruch. V jednotlivých dílčích úsecích skluzu bylo navrženo různé technické řešení způsobu ochrany povrchů. Na začátku skluzu byla stávající konstrukce nahrazena novým železobetonovým polorámem s kamenným obkladem, ve střední části byl zřízen samotný kamenný obklad a na konci skluzu a ve vývaru byly provedeny lokální sanace povrchu. Součástí stavby bylo také obnovení injekční clony přibližně v profilu přemostění a zavázání přelivu do pravého břehu a dále injektáže lokálních trhlin. Akce byla zajištěna v souladu s koncepcí protipovodňové ochrany Ústeckého kraje a má významný efekt z hlediska protipovodňové ochrany. 19

20 Podprogram Podpora protipovodňových opatření podél vodních toků Protipovodňová opatření města Terezín Stavba zajišťuje protipovodňovou ochranu centrální části města Terezín (tzv. Velké pevnosti) do návrhové úrovně povodně ze srpna cm převýšení, tj. na kótu 151,62 m n. m. a ochranu východní části Technické parametry akce: Délka ochranné stěny Délka mobilní stěny Jiný specifický ukazatel (rekonstrukce nábřežní zdi) m 300 m m města (tzv. retranchementu) do návrhového průtoku Q 50 (v Labi i Ohři) + 40 cm převýšení tj. na kótu 150,50 m n. m mil. Kč 20

21 Bohušovice nad Ohří protipovodňová opatření Stavba zajišťuje protipovodňovou ochranu města Bohušovice nad Ohří do úrovně nejvyšší známé povodně na Labi z roku 2002, jejíž rozliv odpovídá přibližně povodni na Ohři s kulminací Q cm Technické parametry akce: Délka ochranné stěny Délka mobilní stěny m 792 m rezervy, resp. Q cm. Návrhová míra ochrany byla zvolena na úrovni 151,80 m n. m mil. Kč 21

22 Protipovodňová opatření obce Královské Poříčí V rámci akce bylo provedeno navýšení stávající protipovodňové hráze dl. 452,34 m na kótu 398,20 398,60 m n. m. Uvedená akce (4. stavba) navázala na již zrealizované dílčí stavby (1. a 3. stavbu) protipovodňového charakteru a společně se silničním náspem silnice Královské Poříčí Těšovice tvoří protipovodňovou ochranu obce Královské Poříčí mil. Kč 22

23 Protipovodňová ochrana Sokolova na Lobezském potoce V rámci akce byla provedena protipovodňová opatření na ochranu části města Sokolova na Lobezském potoce, a to do úrovně Q 100. Provedena byla úprava stávající pravobřežní nábřežní zdi Lobezského potoka. Stávající kamenná zeď byla navýšena nad úroveň protipovodňové nivelety 401,8 m n. m. V místech, kde nebyla dodržena minimální výška zdi nad stávajícím terénem 1,1 m, bylo doplněno ocelové zábradlí. Na Nábřeží P. Bezruče bylo vybudováno Motýlí schodiště terénní betonové schodiště s ochranným ocelovým zábradlím. Na obou stranách potoka až k soutoku s Ohří byla provedena sanace kamenných zdí. V místech, kde nebylo možné provést pevnou protipovodňovou zábranu, bylo navrženo mobilní kovové hrazení. Součástí stavby byla též vyvolaná přeložka podzemního vedení VN kabelů ČEZ Distribuce, a. s., a přeložka nadzemního vedení sdělovacího kabelu mil. Kč 23

24 Úprava Jílovského potoka, Jílové Modrá 2. stavba, ř. km 10,419 10,800 Předmětný úsek koryta Jílovského potoka je jako poslední úsek na celém toku touto stavbou zabezpečen k bezproblémovému provedení stanoveného průtoku Q 100 = 102,00 m 3 /s mil. Kč Zkapacitnění Bělského potoka v Děčíně, ř. km 1,620 1,880 Stavba zajišťuje zlepšení odtokových poměrů v daném území a zkapacitnění koryta na požadovaný stupeň ochrany Q n = 11,20 m 3 /s mil. Kč 24

25 Úprava Bělského potoka II., ř. km 0,418 1,418 (Tělocvičná ul.) Stavba zajišťuje převedení návrhového průtoku s volnou hladinou s ohledem na morfologii terénu, spádovým poměrům na toku a extrémně stísněným podmínkám v místě zakrytého profilu, kdy je koryto z jedné strany omezeno zástavbou a z druhé strany inženýrskými sítěmi v Tělocvičné ulici (páteřní vodovod, plynovod, plánovaná kanalizace) mil. Kč 25

26 Rekonstrukce Bystré v Novém Oldřichově, ř. km 18,650 19,006 Cílem investice bylo provedení rekonstrukce koryta na průtok Q 50 = 2,8 m 3 /s. Rekonstrukce koryta Bystré měla za cíl eliminovat vybřežování toku na minimální hodnotu a snížit tak škody vznikající na soukromém majetku. Realizace byla požadována obcí Nový Oldřichov, neboť navazovala na záměr obce odkanalizovat tuto část obce vybudováním splaškové stoky v prostoru komunikace, která vedla souběžně s levým břehem toku. Po realizaci navrhované úpravy potoka a po dokončení stavby kanalizace mohla být komunikace uvedena do náležitého stavu a nebyla již narušována průtokem povodňových vod. Akce byla zajištěna v souladu s koncepcí protipovodňové ochrany Libereckého kraje a má významný efekt z hlediska protipovodňové ochrany intravilánu obce Nový Oldřichov mil. Kč 26

27 Rekonstrukce Hučivého potoka v Perštejně, ř. km 2,200 2,500 Cílem investice byla rekonstrukce koryta Hučivého potoka v ř. km 2,200 2,500. Úprava toku vedla ke zkapacitnění původního nekapacitního koryta a odstranění špatného technického až havarijního stavu. Stávající opevnění bylo z části tvořeno oboustranným kamenným zdivem a z části bylo koryto přírodní neopevněné. Akce byla zajištěna v souladu s koncepcí protipovodňové ochrany Ústeckého kraje a má významný efekt z hlediska protipovodňové ochrany intravilánu obce Perštejn Technické řešení spočívalo v nově vybudovaném opevnění a zkapacitnění koryta Hučivého potoka na Q 20 = 6,8 m 3 /s. 25 mil. Kč 27

28 Rekonstrukce Úštěckého potoka v Úštěku, ř. km 19,605 20,213 Účelem akce bylo zkapacitnění koryta na průtok Q 20 a tím zamezení škodám na přilehlých nemovitostech a pozemcích při povodních. Stávající kapacita byla posouzena na max. Q 10 = 10,6 m 3 /s. Navržená úprava zlepšila odtokové poměry v řešeném území až na Q 20 = 12,5 m 3 /s. Zkapacitnění bylo docíleno pročištěním koryta od náplavů a úpravou do navrženého profilu. Předmětem projektu byla i zdravotní a technologická probírka břehového porostu v úseku navrhovaných opatření a v místech, kde porost významně zasahoval do průtočného profilu. Akce byla zajištěna v souladu s koncepcí protipovodňové ochrany Ústeckého kraje a má významný efekt z hlediska protipovodňové ochrany intravilánu města Úštěk mil. Kč 28

29 Rekonstrukce Ploučnice v Lázních Kundratice, ř. km 94,800 94,926 Účelem stavby bylo zkapacitnění koryta na hodnotu průtoku Q 10 = 9,8 m 3 /s z průtoku Q = 1,3 m 3 /s, což bylo méně než Q 1 = 3,7 m 3 /s. Akce byla zajištěna v souladu s koncepcí protipovodňové ochrany Libereckého kraje a má významný efekt z hlediska protipovodňové ochrany obce. Rekonstrukcí toku se provedlo i nové opevnění břehů koryta toku. Podmínkou pro stavbu bylo zachování možnosti odběru vody náhonem pro rybník p. č. 151 Kočvarův rybník mil. Kč 29

30 Ždírnický potok, ř. km 5,934 6,300 zkapacitnění toku Účelem stavby bylo zvýšení kapacity vodního toku a ochrany území před povodněmi z původních 2,8 m 3 /s na průtok Q n = 10,5 m 3 /s. Bylo provedeno částečné rozšíření toku s rekonstrukcí stávajícího opevnění, zvyšující protipovodňovou ochranu okolní zástavby. Stávající opevnění v nevyhovujícím stavu bylo rozebráno a nahrazeno opevněním novým (kamenná rovnanina, kamenné zdivo), dno bylo opevněno kamennou dlažbou (pod mostem) či kamennou rovnaninou a stabilizováno 12 ks příčných kamenných prahů. Akce byla zajištěna v souladu s koncepcí protipovodňové ochrany Ústeckého kraje a má významný efekt z hlediska protipovodňové ochrany obce mil. Kč 30

31 Program Prevence před povodněmi (I. etapa), roky stavební akce nejvyšší dosažená povodeň od data předání akce Název akce před VŘ Stavební náklady v tis. Kč celkem skutečnost skutečnost dotace SR, (PHARE) podprogram výstavba a obnova poldrů, nádrží a hrází , Rekonstrukce bezp. přelivu VD Nechranice (24 672) termín dokončení akce docílený návrhový průtok (Q n ) údaje o povodni datum Qpov vyhodnocení účinnosti PPO 08/2004 x Q 20 ověřeno povodňovým průtokem VD Nechranice technická opatření na /2004 x Q návodním líci 20 ověřeno povodňovým průtokem celkem podprogram zvyšování průtočné kapacity koryt vodních toků Zkapacitnění Bouřlivého potoka, ř. km 6,800 8,500 Rekonstrukce Telnického potoka, ř. km 2,300 3,100 Rekonstrukce koryta Bíliny pod VD Újezd, ř. km 64,495 65,245 Rekonstrukce Bystřice v k. ú. Dubí, ř. km 14,800 15,300 Rekonstrukce Panenského potoka v k. ú. Jítrava, ř. km 26,950 27,185 Rekonstr. Maršovského potoka Soběchleby Unčín, ř. km 0,500 2,225 Úprava Panenského potoka v Mimoni, ř. km 0,000 1,930 Úprava Robečského potoka, ř. km 0,000 2, /2006 Q Q 5 ověřeno povodňovým průtokem /2005 Q Q 5 ověřeno povodňovým průtokem /2007 Q Q 5 ověřeno povodňovým průtokem /2006 Q Q 10 ověřeno povodňovým průtokem /2006 Q Q 5 ověřeno povodňovým průtokem /2007 Q 20 nezaznamenáno povodňový průtok nedosažen /2007 Q Q 5 ověřeno povodňovým průtokem /2007 Q Q 100 vzdutí z Ploučnice ověřeno povodňovým průtokem Úprava Chomutovky v k. ú. Nehasice Tatinná, /2005 Q ř. km 10,000 11, Q 10 ověřeno povodňovým průtokem celkem celkem stavební akce Program Podpora prevence před povodněmi II, roky stavební akce Název akce před VŘ Stavební náklady v tis. Kč celkem skutečnost skutečnost dotace SR, (PHARE) termín dokončení akce návrhový průtok (Q n ) nejvyšší dosažená povodeň od data předání akce údaje o povodni datum Qpov vyhodnocení účinnosti PPO podprogram Podpora zvyšování bezpečnosti vodních děl VD Janov zajištění stability a bezpečnosti funkčnost a bezpečnost vodního /2010 x nezaznamenáno hráze díla je zabezpečena funkčnost a bezpečnost vodního Rekonstrukce skluzu VD Chřibská /2012 x Q 1 díla je zabezpečena VD Křímov rekonstrukce a doplnění injekční clony /2011 x nezaznamenáno VD Janov injekční štola zajištění stability a bezpečnosti hráze, II. etapa /2013 x nezaznamenáno celkem podprogram zvyšování průtočné kapacity koryt vodních toků Rekonstrukce Bystré v Novém Oldřichově, ř. km 18,650 19,006 Rekonstrukce Úštěckého potoka v Úštěku, ř. km 19,605 20,213 Rekonstrukce Hučivého potoka v Perštejně, ř. km 2,200 2,500 Rekonstrukce Ploučnice v Lázních Kundratice, ř. km 94,800 94,926 Úprava Jílovského potoka, Jílové Modrá 2. stavba, ř. km 10,419 10,800 Zkapacitnění Bělského potoka v Děčíně, ř. km 1,620 1,880 Úprava Bělského potoka II. ř. km 0,418 1,418 (Tělocvičná ul.) Ždírnický potok, ř. km 5,934 6,300 zkapacitnění toku /2008 Q více než Q 100 funkčnost a bezpečnost vodního díla je zabezpečena funkčnost a bezpečnost vodního díla je zabezpečena ověřeno povodňovým průtokem /2008 Q Q 100 ověřeno povodňovým průtokem /2008 Q 20 nezaznamenáno povodňový průtok nedosažen /2008 Q , /2011 Q 100 nezaznamenáno /2010 Q 50 nezaznamenáno /2013 Q 50 nezaznamenáno /2012 Q 10 nezaznamenáno Q 5 ověřeno povodňovým průtokem povodňový průtok nedosažen povodňový průtok nedosažen povodňový průtok nedosažen povodňový průtok nedosažen Protipovodňová opatření města Terezín /2014 Q Q 50 dokončené PPO je funkční ověřeno povodňovým průtokem Bohušovice nad Ohří protipovodňová opatření /2013 Q Q 50 ověřeno povodňovým průtokem nebyl zatím dosažen povodňový stav k použití PPO PPO Sokolova na Lobezském potoce /2012 Q 100 nezaznamenáno zajištěno čerpání vody ze Pstružného PPO Královské Poříčí /2012 Q Q 1 p., Q bylo pod úrovní mobilních hrazení celkem celkem stavební akce
