1 Nelešovický potok, Nelešovice rekonstrukce opěrných zdí Investiční záměr zpracování PD Kraj Olomoucký, Obec Nelešovice Vedoucí provozu Přerov: Veronika Mazánová, DiS. Vypracoval: Ing. Zdeněk Hadaš Datum:

2 Základní údaje: Název akce: Nelešovický potok, Nelešovice rekonstrukce opěrných zdí toku Vodní tok: Nelešovický potok Místo akce (katastrální území): Nelešovice Okres: Přerov Kraj: Olomoucký Číslo hydrologického pořadí: Číslo HM: HM , HM Investor: Povodí Moravy, s. p., Dřevařská 11, Brno Termín pro zpracování dokumentace: 2018 Popis vodního díla: Úprava koryta je evidována v úseku ř. km 1,000 1,6000, s výjimkou zatrubněného úseku v ř. km 1,163 1,310, který je ve vlastnictví obce. Úprava koryta DVT Nelešovického potoka v intravilánu obce Nelešovice v ř.km 1,000 1,163 pochází z roku 1925 jedná se o koryto tvaru jednoduchého lichoběžníku se šířkou ve dně 1,5 2,5 m, v délce 80 m v ř.km 1,083 1,260 jde o koryto v oboustranných opěrných zdech o výšce 1,5 m. Dále v ř.km 1,260 1,600 pochází úprava z roku jedná se o koryto tvaru jednoduchého obdélníku se šířkou dna 1,5 2,5 m, boční stěny do výšky 1,5 m jsou opěrné zdi z lomového kamene. V km 1, 387 se nachází stabilizační stupeň. Skutečné konstrukce všech stávajících stavebních objektů (opěrných zdí, stupně, zpevnění dna.) musí být ověřena v rámci průzkumných prací. V úseku ř.km 1,163 1,310 se nachází zatrubněný úsek úpravy toku přes centrum obce v délce 147 metrů, který není veden v majetku Povodí Moravy, s.p. Zatrubnění je provedeno překrytím stávajících opěrných zdí panely. Pozemek na kterém se zatrubnění nachází, je ve vlastnictví České republiky, s právem hospodařit pro Povodí Moravy, s.p.. Drobný vodní tok Nelešovický potok byl převzat do správy Povodí Moravy, s.p. po transformaci ZVHS. Popis současného stavu Dno toku v průtočném profilu je pomístně zanesené sedimenty a v profilu je přirozeně vytvořena kyneta, kterou jsou převáděny nízké průtoky. Dno nad stabilizačním stupněm v ř.km 1,387 je opevněno dlažbou z lomového kamene. Do toku v několika místech ústí blíže nespecifikované potrubí pravděpodobně z dešťových svodů rodinných domů. V současné době jsou opěrné zdi ve většině případů v havarijním stavu a lze pozorovat jejich rozsáhlou degradaci. Dochází k podemílání základů opěrných zdí, vytváření kaveren a naklánění zdí do vodního toku. V ř. km 1,083 1,163 a 1,387 1,440 se nachází v těsné blízkosti koryta vodního toku zástavba, kterou ohrožuje špatný stav opěrných zdí a je zde nutná sanace opěrných zdí. Koryto vodního toku je pomístně zanesené sedimenty. V ř. km 1,353 do koryta ústí levostranný přítok IDVT , opevnění zaústění tohoto přítoku je provedeno opěrnými zdmi až po propustek pod komunikací. Tento objekt není v majetku Povodí Moravy, s.p. a nebude v rámci PD řešen. Účel stavby: Stabilizace břehů koryta DVT Nelešovický potok, rekonstrukce opěrných zdí a kynety koryta vodního toku. Návrh technického řešení: Předmětem této dokumentace bude vypracování projektové dokumentace pro rekonstrukci stávající úpravy Nelešovického potoka, zahrnující především úpravu opěrných zdí, či další úpravy nutné pro stabilizaci vodního toku. V rámci stavby budou odstraněny sedimenty v průtočném profilu toku a odstraněny náletové dřeviny.

3 Součástí projektové dokumentace bude geodetické zaměření, průzkumné práce a statické posouzení nutné pro rekonstrukci opěrných zdí. Navržené řešení musí zajistit odolnost, životnost a bezpečnost a to i v případech převádění povodňových průtoků. Zpracovatel projektové dokumentace zajistí stavebně technický průzkum. Stavebnětechnický průzkum bude proveden v rozsahu nutném pro zjištění skutečného rozsahu poškození a pro zajištění optimálního návrhu rekonstrukce koryta toku. V rámci průzkumu musí být řádně ověřen stav zdí (včetně jejich založení) a všech stavebních objektů (opevnění, stupeň,.) na toku, které budou předmětem rekonstrukce. Budou provedeny min. 4ks vhodně rozmístěných kopaných sond pro ověření hloubky základů (zdí i přiléhajících objektů) a ověření napojení zdí na přilehlé objekty/nemovitosti toto zajistí zhotovitel v rozsahu a podrobnosti pro řádné statické posouzení. Zhotovitel taktéž zajistí prověření skutečných parametrů kamenných zdí v celém úseku toku. Místa sond a vývrtů budou řádně sanována POZN: V případě potřeby ověření skutečného stavu betonu nábřežních zdí (mimo blízkost jiných objektů) může objednatel na vyžádání zhotovitele provést jádrové vrty (objednatel disponuje vrtnou soustavou pro možnost provedení vrtů o průměru 100, 150 mm hloubky 200 mm) včetně ověření pevnosti vývrtu v akreditované laboratoři. Rozsah (max. 4 ks) a poloha vrtů budou navrženy zhotovitelem. Dle potřeby budou navrženy další technické objekty, stabilizace, či opevnění, aby úprava splňovala podmínky zadání, patřičnou funkčnost a odolnost. V rámci návrhového řešení musí být respektovány stávající limity v podobě vlastnických vztahů, IS, vyústění potrubí a mostních objektů. PD musí zahrnovat možný způsob provedení navržené rekonstrukce s ohledem na místní poměry (blízkost zástavby a s tímto souvisejících objektů), tak aby nedošlo k ohrožení stability objektů v blízkosti koryta. Minimální požadavky na zpracování PD - geodetické zaměření v celém úseku ř. km 1,000 1,600, vykreslení podélného profilu a příčných profilů. Bude stanovena přesná mocnost sedimentů a rozsah poškození opěrných stěn. - prověření spádových poměrů v úseku 100 m pod navrhovanou úpravou (tři body k určení podélného sklonu navazující části) - statické posouzení stavu opěrných zdí, statický návrh rekonstrukce včetně posouzení stability přilehlých nemovitostí - veškeré potřebné průzkumné práce (kopané sondy, atp.) v podrobnosti pro zajištění optimálního návrhu řešení, objektů a jejich založení. Projektantem navržená místa sond budou konzultována s objednatelem. Bude provedena vizuelní kontrola opěrných stěn a dna v místě zatrubnění, toto bude zdokumentováno fotografiemi, případně kamerou. - zajištění rozboru sedimentů, na základě nichž bude navrženo místo uložení/ likvidace sedimentu v souladu s platnou legislativou. Administrativní vyřízení likvidace odpadu v souladu se zákonem o odpadech. Zpracovatel PD ověří a navrhne na základě rozborů a jejich mocnosti nejbližší možné místo uložení (bude podloženo zápisem z projednání) zajištění veškeré inženýrské činnosti a projednání s příslušnými úřady, včetně zapracování požadavků do PD - zpracování zásad organizace výstavby (ZOV) včetně povodňového plánu a havarijního plánu, - vypracování plánu BOZP oprávněnou osobou dle zákona 309/2006 Sb. - zajištění přístupů k možné realizaci díla včetně řádného projednání s vlastníky všech dotčených (trvale/dočasně) pozemků. Zajištění souhlasů vlastníků se stavbou na situačním výkresu. - ověření existence ZCHD živočichů v databázi AOPK ČR (včetně případných projednání rozhodnutí o povolení výjimky ze ZCHD) - zajištění povolení ke kácení dřevinné vegetace (v případě potřeby pro realizaci stavby, pro příjezd,..) - projednání se správcem komunikace (obec Nelešovice) za účelem vyřízení případných uzavírek a omezení,

4 - zajištění u dotčených správců existenci sítí, zakreslení sítí do PD, zapracování podmínek správců do PD. - návrh řešení rekonstrukce, který bude podložen náležitými podklady v podobě odborného posouzení, výpočtů a výsledků z provedených průzkumných prací bude včetně odborného odhadu nákladů předložen objednateli k odsouhlasení na výrobních výborech, odsouhlasená varianta bude dopracována do DSP. - Zpracování výsledného návrhu dle výše uvedeného do fáze projektové dokumentace ke stavebnímu řízení DSP a dokumentace pro provádění stavby DPS dle vyhlášky 499/ 2006 v aktuálním znění (v rozsahu dle zákona č. 134/2016 Sb., o zadávání veřejných zakázek, ve znění pozdějších předpisů, a dle č. 169/2016 Sb., o stanovení rozsahu dokumentace veřejné zakázky na stavební práce a soupisu stavebních prací, dodávek a služeb s výkazem výměr.) vč. komplexního projednání se všemi dotčenými subjekty (projednání se správci inženýrských sítí, ČRS, projednání a zakreslení přístupů k toku, ZOV apod.) a zajištění potřebných dokumentů (stavební povolení) - kompletní inženýrská činnost. Projektová dokumentace musí být v souladu s oprávněnými požadavky, návrh řešení musí být proveditelný a projednatelný. Zakázka bude členěna na část investiční (nové opěrné stěny) a část oprava (odstranění nánosů), což bude zohledněno v kontrolním rozpočtu stavby a výkazu výměr. - Pozn: investiční část může být realizována pouze na pozemcích ve vlastnictví státu, s právem hospodaření Povodím Moravy s.p. Toto musí vzít projektant v rámci svého návrhu v potaz a v rámci VV informovat zástupce objednatele o záborech (v rámci VV musí být odsouhlasen záborový elaborát). Projektová dokumentace bude zpracována dle podmínek dotačního programu Podpora opatření na drobných vodních tocích a malých vodních nádržích, podprogramu Podpora opatření na drobných vodních tocích, rybnících a malých vodních nádržích tak, aby splňovala náležitosti pro podání žádosti o poskytnutí dotace. Vliv výstavby na životní prostředí Stavba nebude mít vzhledem ke svému rozsahu negativní vliv na životní prostředí. V lokalitě stavby se nepředpokládá výskyt ZCHD. V rámci zpracování PD však bude existence ZCHD ověřena a případně zajištěno rozhodnutí o povolení výjimky. V případě, že pro realizaci stavby bude nutné provést probírky nebo ořezy dřevního porostu, který zasahuje do průtočného profilu koryta popř. pro umožnění přístupů, bude rozsah potřebné probírky zanesen v projektové dokumentaci. V dokladové části PD bude doloženo povolení ke kácení. Způsob provádění (např. při částečném zajímkování) bude řádně projednán se všemi dotčenými subjekty ČRS, orgán ochrany přírody,.. Majetkové vztahy investora k pozemkům, jejichž se navrhované řešení dotýká Dočasně mohou být dotčeny pozemky sousedící s korytem vodního toku v závislosti na návrhu ZOV. Pozemky sousedící s korytem vodního toku jsou ve vlastnictví fyzických i právnických osob. Souhlas majitelů sousedních pozemků bude zajištěn při vyřizování stavebního povolení, stejně tak souhlas majitelů pozemků využívaných pro příjezd na stavbu nebo pro zřízení staveniště (v rámci ZOV). Pozemky v dotčené části toku jsou v celé délce v majetku PM. Katastrální Parcelní Druh Vlastník území číslo pozemku Nelešovice 255/2 Nelešovice 335/2 Nelešovice 346 Vodní plocha Vodní plocha Vodní plocha ČR ČR ČR Právo hospodařit Povodí Moravy, s.p., Dřevařská 932/11, Veveří, Brno Povodí Moravy, s.p., Dřevařská 932/11, Veveří, Brno Povodí Moravy, s.p., Dřevařská 932/11, Veveří, Brno

5 Předpokládaný finanční náklad Přesné investiční náklady budou známy po provedení průzkumů a sestavení výkazu výměr, odhadované investiční náklady jsou ve výši 10 mil.kč.

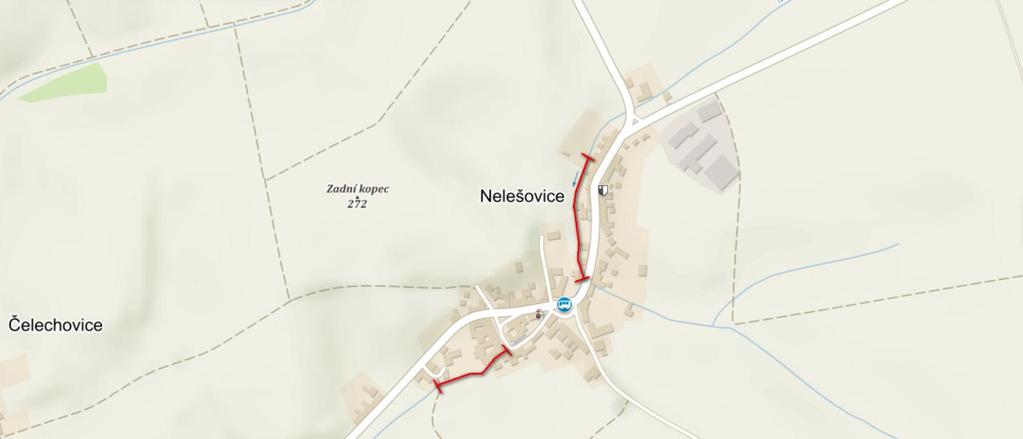

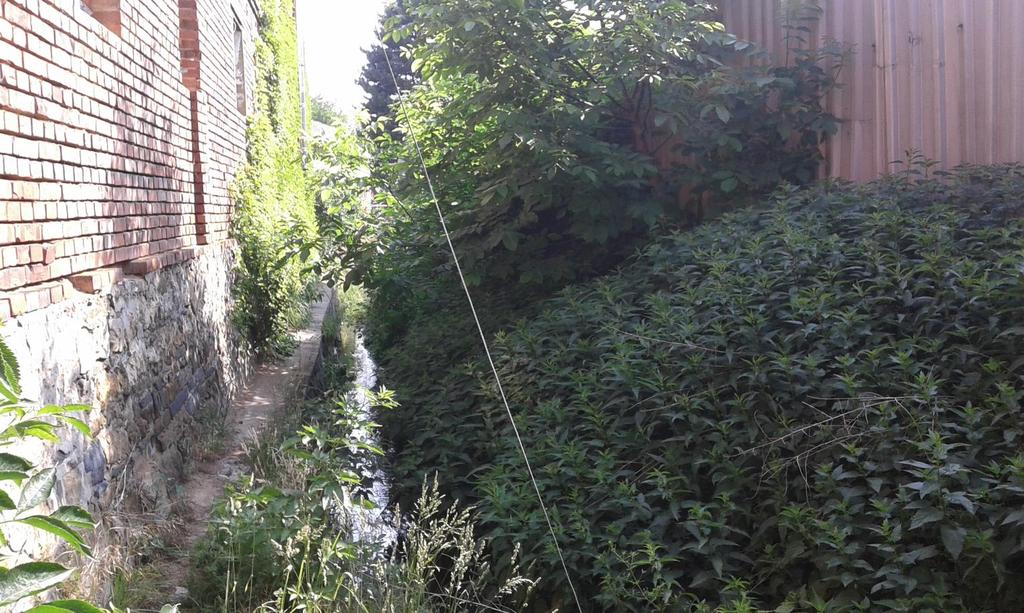

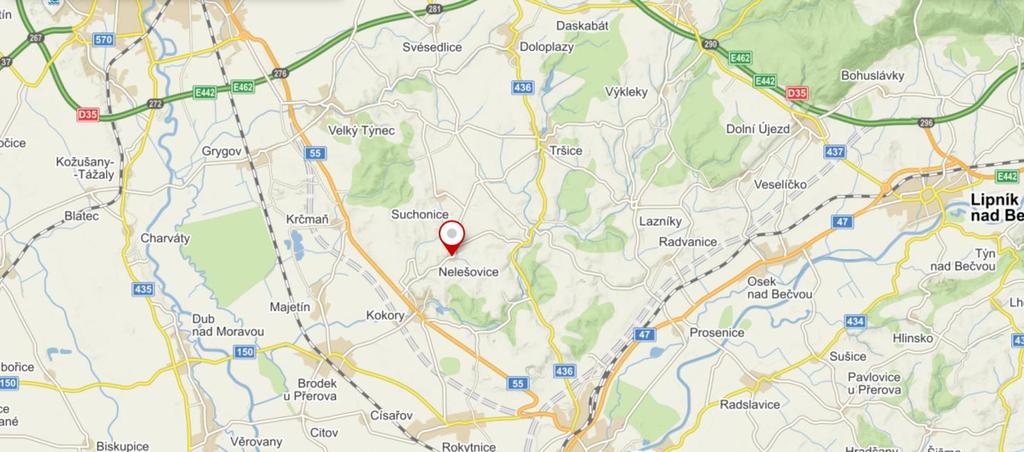

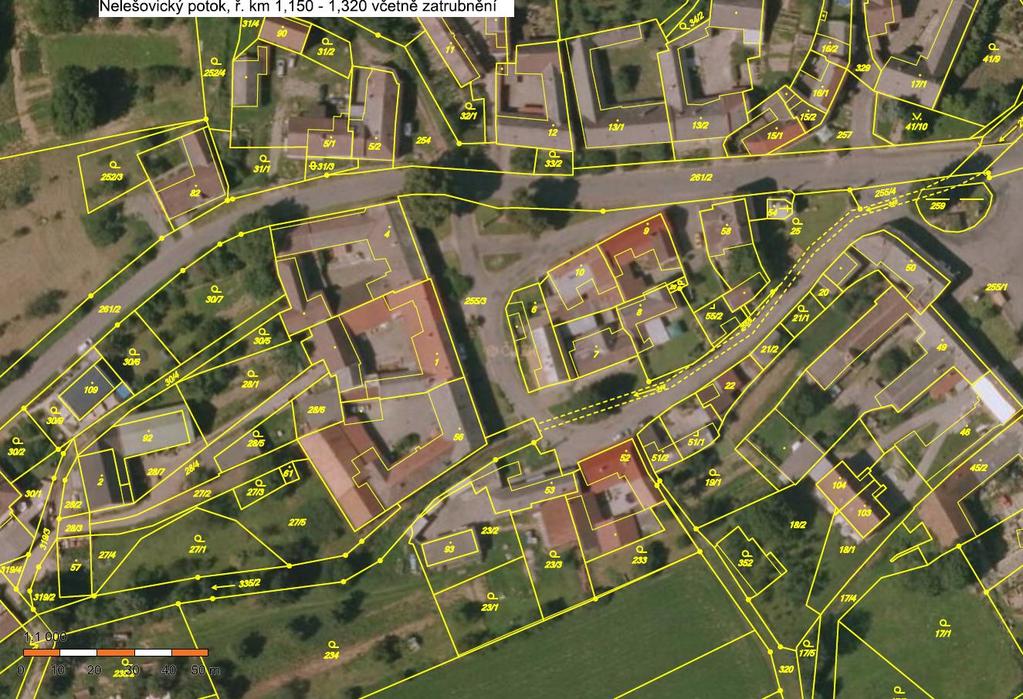

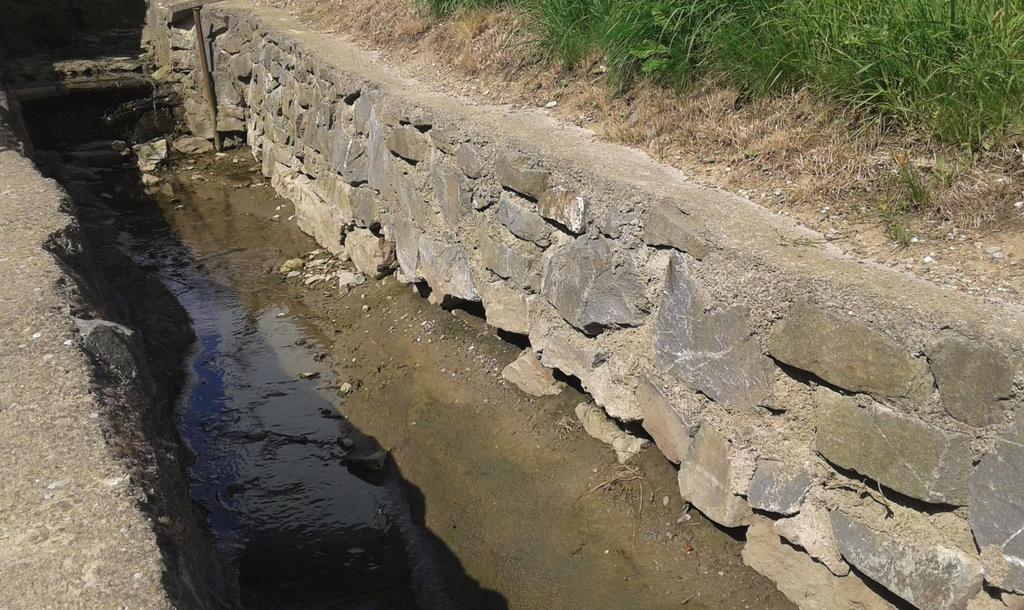

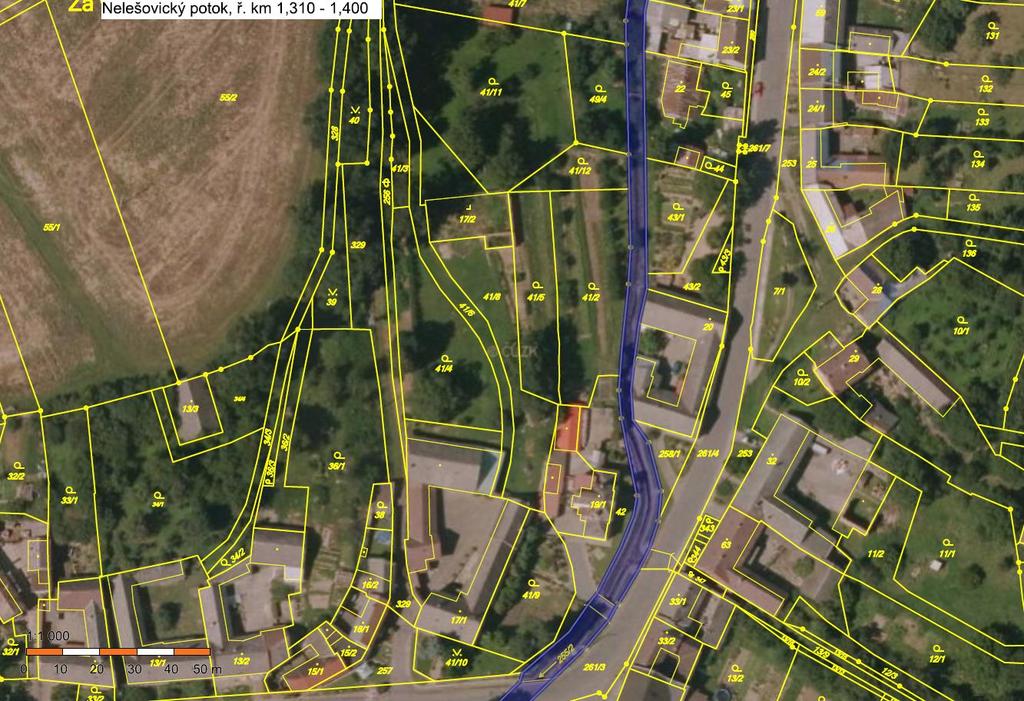

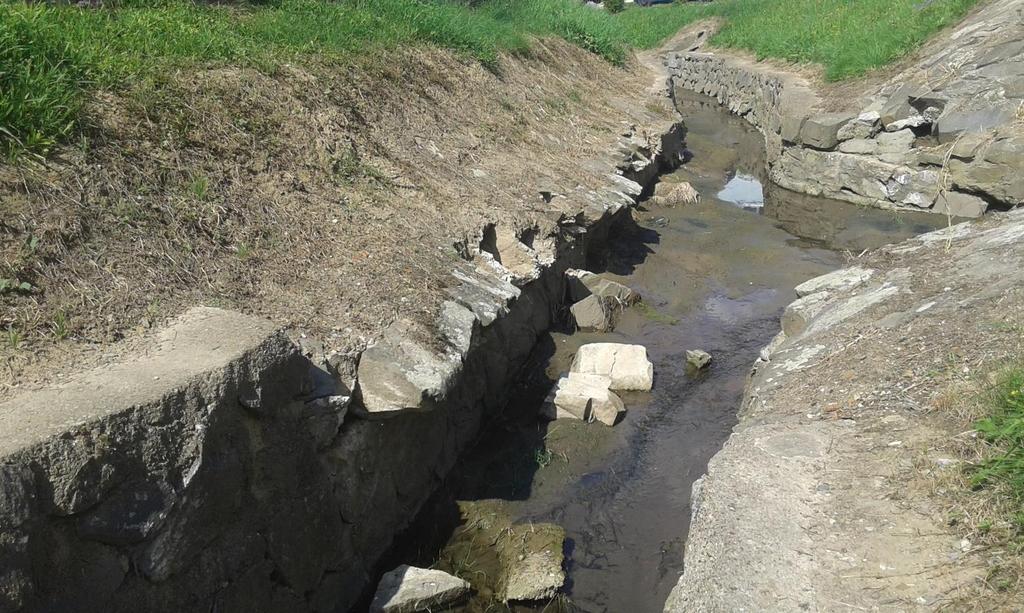

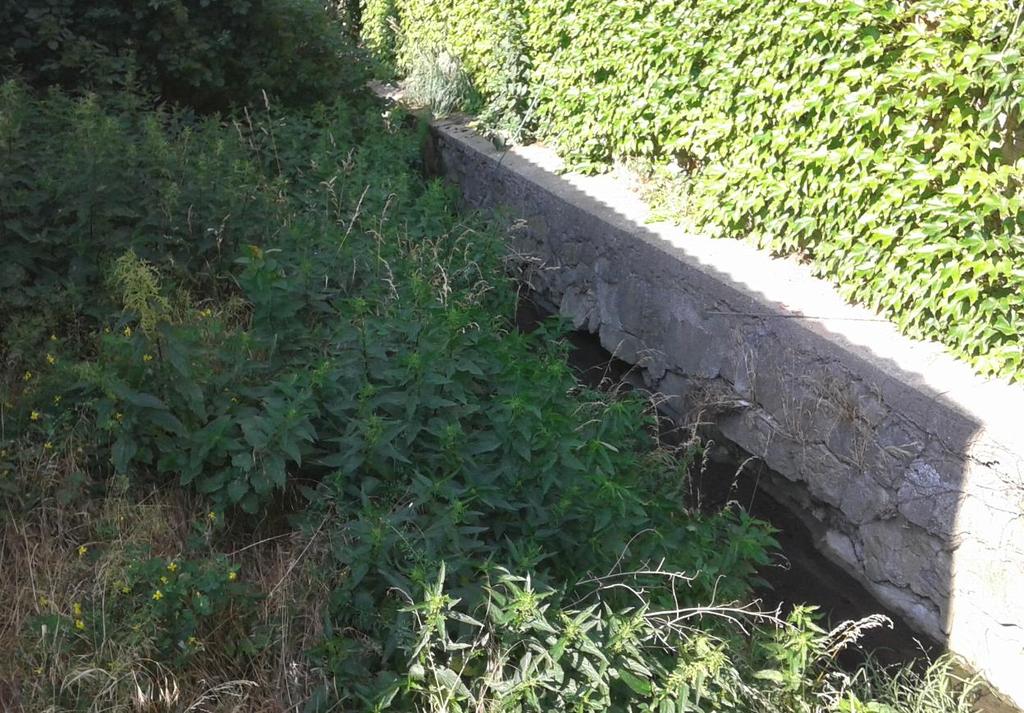

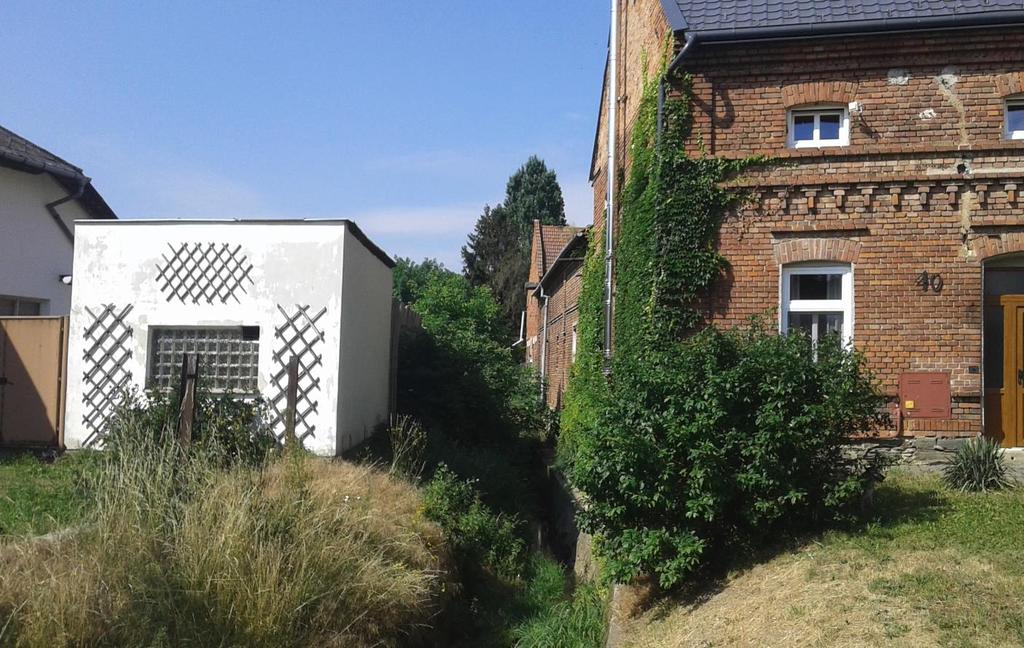

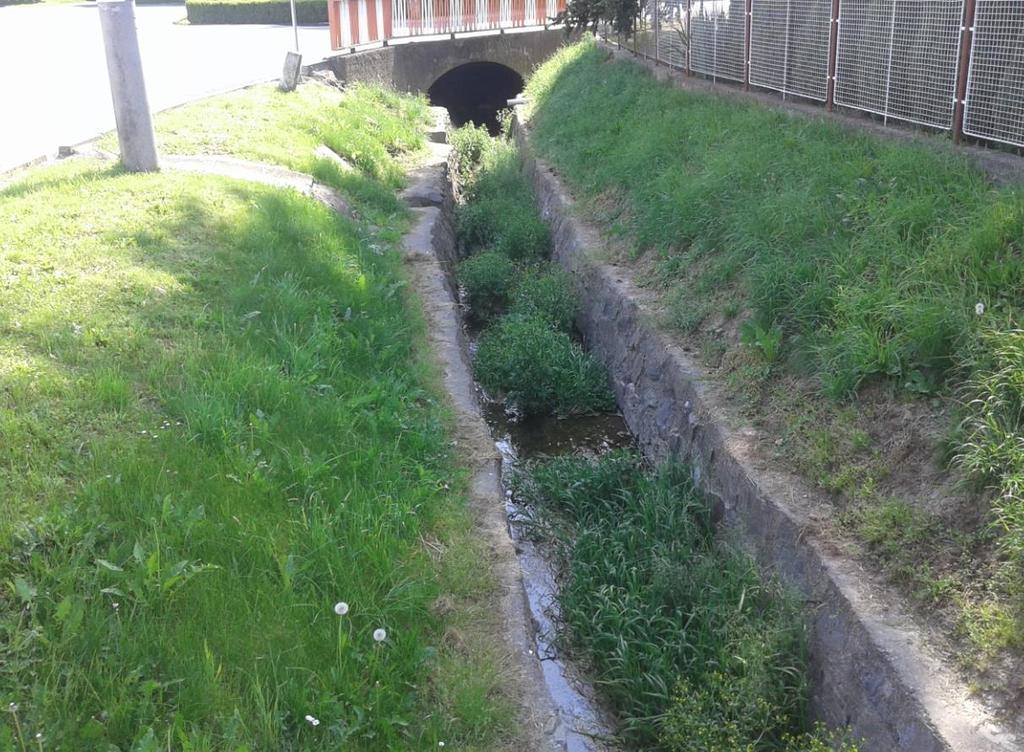

6 Výchozí podklady: - PD úpravy toku v k.ú. Nelešovice se nedochovala. Přílohy: - Situace, fotodokumentace. Celková situace Podrobná situace, zatrubnění je ve střední části.
