1 STROP PREFA TOPOS z předem předpjatých panelů ECHO, ELEMATIC a SPIROLL pro výstavbu stropních a střešních konstrukcí Czech Republic Olomouc Praha Přerov Prostějov Olomouc Brno Tovačov Tovačov Kroměříž TOPOS PREFA Tovačov a.s. Tovačov II - Annín Tovačov Czech Republic Tel.: ústředna obchodní oddělení Fax: sekretariát obchodní oddělení topos@toposprefa.cz platnost od

2 Obsah: Základní firemní údaje... 1 Charakteristika systému STROP PREFA TOPOS... 2 Poptávka-objednávka systému STROP PREFA TOPOS... 2 Technický návrh, řešení detailů, vhodnost užití Montáž prvků systému STROP PREFA TOPOS... 8 Ekonomické srovnání s ostatními stropními systémy... 9 Doprava dílců Katalogové listy jednotl. typů: Předpjatý panel ECHO tloušťky 150 mm Předpjatý panel ELEMATIC PPS tloušťky 200 mm Předpjatý panel SPIROLL PPS tloušťky 250 mm Předpjatý panel SPIROLL PPS tloušťky 265 mm Předpjatý panel SPIROLL PPS tloušťky 300 mm Předpjatý panel SPIROLL PPS tloušťky 330 mm

3 Základní firemní údaje Výrobní závod Prefa Tovačov byl založen v roce 1957 v prostorách bývalého cukrovaru Tovačov - Annín. K výraznému rozvoji závodu došlo v letech , kdy byla nainstalována výrobní linka na výrobu předem předpjatých dutinových panelů o celkové kapacitě m3 a postavena centrální mísírna. V 90. letech minulého století závod vyráběl cca m 3 stavebních dílců jak pro bytovou, občanskou, zemědělskou tak i inženýrskou výstavbu. V roce 1990 došlo k osamostatnění závodu, vznikl státní podnik Prefa Tovačov se stejným předmětem podnikání a shodným sortimentem výroby. V roce 1993 byl státní podnik privatizován odkoupením společností TOPOS spol. s r. o. Od doby privatizace došlo v závodě k výrazné změně výrobního programu, byla provedena restrukturalizace výrobní činnosti. Dle požadavku trhu došlo ke změně výrobního programu a v roce 2006 došlo ke kapitálovému posílení firmy transformací na akciovou společnost TOPOS PREFA Tovačov a. s. Zhotovitel montovaných předem předpjatých stropních a střešních konstrukcí systém Topos železobetonových montovaných tribun pro sportovní haly a areny železobetonových montovaných skeletů pro výstavbu stavebních objektů Výrobce předem předpjatých stropních a střešních panelů Spiroll, Elematic a Echo železobetonových dílců pro výstavbu garáží železobetonových dílců pro výstavbu montovaných skeletů železobetonových opěrných stěn stavebních dílců pro výstavbu inženýrských a dopravních staveb betonových směsí armovací výztuže železobetonových konstrukcí Zajišťuje projektovou realizační dokumentaci stavebních objektů výrobní a montážní dokumentaci stavebních dílců a železobetonových skeletů kladečské plány stropních a střešních železobetonových konstrukcí dopravu stavebních dílců odběrateli montáž železobetonových konstrukcí včetně monolitických dobetonávek 1

4 Charakteristika systému STROP PREFA TOPOS Pomocí kombinace předpjatých stropních panelů, balkonů a schodišťových prvků jsme schopni zajistit návrh a realizaci uspořádání stropní konstrukce včetně výstupu na ni. Všechny prvky jsme schopni navrhnout, vyrobit a namontovat jako jednotnou komplexní službu. Těchto prvků je možné využít ve stavbách RD, bytových domů, občanských a průmyslových stavbách. V krátkém čase jsme schopni uspokojit veškeré požadavky zákazníka. Základním prvkem jsou stropní předpjaté panely, na které navazují balkonové prvky a schodišťová ramena. Všechny prvky jsou vyráběny v našem závodě a proto jsme schopni zajistit kontrolu celého procesu až po konečnou realizaci. Balkonové prvky jsou vyráběny vždy dle konkrétního požadavku projektu na míru jako atypický dílec, kde horní plocha dílce je ručně hlazená, všechny ostatní strany jsou hladké od bednění. Schodišťová ramena mohou být vyráběna jako jednoduchá, s horní podestou, spodní podestou nebo oběma podestami. Poptávka-objednávka systému STROP PREFA TOPOS Každá poptávka vodorovných konstrukcí prochází prvotním návrhem pro stanovení typu panelů a stanovení ceny. Po odsouhlasení ze strany zákazníka je vystavena objednávka, na základě které je poté zpracován konečný návrh stropní konstrukce včetně kladečského plánu. Tento obsahuje podrobnou specifikaci jednotlivých panelů, detaily uložení panelů, podmínky správné funkce panelů ve vodorovné konstrukci. Pro správný a ekonomický návrh konstrukce je nezbytně nutné dodat následující podklady: výkres půdorysu podlaží pod stropní konstrukcí (pro zjištění polohy nosných konstrukcí, požadovaných otvorů ve stropě - komíny, schodiště, prostupy VZT, a třídy prostředí) provedení věnců (pro stanovení minimální délky a způsobu uložení panelů na nosné konstrukce) výkres půdorysu nad stropní konstrukcí (pro zjištění účelu místností či prostor, polohy příček a zdí uložených na panelech) výkresy svislých řezů (pro zjištění konstrukční výšky příček, zdí a tloušťky podlah) výkres krovu (pokud konstrukce krovu zatěžuje stropní panely) (pro zjištění polohy sloupků krovu a plochy střechy, kterou přenáší) přehled materiálů konstrukcí (pro stanovení hmotnosti konstrukcí a vyplývajícího zatížení na panely) požadavek na požární odolnost v minutách (pokud je v projektu předepsána) (standardně se uvažuje požární odolnost REI 30) kontaktní údaje na objednatele panelů a zpracovatele projektové dokumentace stavby (telefon, a adresa pro případné upřesnění dodaných podkladů nebo odsouhlasení změn) Všechny podklady musí odpovídat skutečnému provedení na stavbě, odchylky od projektové dokumentace musí být vyznačeny (např. posun nosných stěn, změna polohy otvorů, použité materiály...) Podklady jsou předávány v el. v elektronické podobě : výkresy ve formátu *.dwg dokumenty ve formátu *.doc, *.pdf žb podesta ocelová výměna schodišťové rameno žb věnec schodišťové rameno žb věnec ocelová výměna žb podesta 2

5 Technický návrh, řešení detailů, vhodnost užití Předpjaté panely jsou určeny pro stropní a střešní konstrukce. Používají se jako prostě uložené, lze je použít i jako konzolu s určitým omezením. Není je možné využít jako spojitý nosník s ohledem na jejich vyztužení. Panely se vyrábějí se na 100 m dlouhých drahách. Betonáž se provádí do pohyblivých bočnic umístěných na betonovacím stroji a čerstvý beton se současně zhutňuje jednak šneky o velikosti kruhových otvorů nebo vibračními jádry taženými strojem a také povrchovou vibrační kladinou. Tyto technologické principy neumožňují vkládání příčné nebo smykové výztuže. Po zatvrdnutí betonu, kdy již dostatečně přenese předpětí výztuže (bez prokluzu výztuže), se celý vybetonovaný pás rozřeže kotoučovou pilou na dílce délky požadované zákazníkem Přirozenou vlastností předpjatých panelů je jejich vzepětí, které zaručuje potřebnou únosnost panelů. Vzepětí vznikne při zavedení přepínacích sil do betonu. Hodnota vzepětí je závislá na výšce průřezu, okolní teplotě, stáří betonu, velikosti zatížení ve stropní konstrukci a dalších podmínkách. Z těchto důvodů není možné přesně stanovit hodnotu vzepětí. Tato hodnota je teoreticky stanovena na max. L/300. Do stropní konstrukce je vhodnější volit dle zatížení panely raději větší tloušťky a menšího počtu přepínacích lan než panely o menší tloušťce a maximálním počtu lan. Předpjaté stropní panely Spiroll, Elematic a Echo mají nejčastější použití zvláště v průmyslovém stavebnictví při výstavbě hal a jiných velkorozponových objektů. V poslední době však nacházejí také uplatnění v bytové výstavbě kde svými rozměry a vysokou únosností umožňují vytvořit moderní otevřené dispozice vnitřních prostor staveb bez omezení svislými podporami či průvlaky. Při provádění vícepodlažních objektů tak lze s použitím dělících nenosných příček bez problémů navrhnout rozdílnou dispozici v každém podlaží. Při použití panelů na stropní konstrukce u RD se často vyskytne případ, kdy panely tvoří podpůrnou konstrukci pro sloupky od krovů střešní konstrukce. V tomto případě je nutné použít pod sloupky roznášecí desky, které zajistí přenos sil do více žeber průřezu panelu. Otvory v dílcích (prostupy) Při výrobě panelů lze provést v čerstvém stavu otvory dle následujících zásad. V příčném směru má být otvor umístěn tak, aby přetínal co nejmenší počet lan, v blízkosti podpory zasahoval co nejméně žeber mezi vylehčovacími otvory a aby byla dodržena boční krycí vrstva betonu předpjaté výztuže. Malé otvory Za malé otvory se považují ty, které nesnižují únosnost dílce o více jak 15%, mohou být vytvořeny ve stropní konstrukci bez statického posouzení a nezasahují do žeber a přepínacích lan. Na stavbě je jejich provedení povoleno pouze řezáním nebo vrtáním. Nikdy se nesmí sekat nebo prorážet. V jednotlivých typech panelů je lze provádět v těchto max. šířkách: dílec Spiroll h = 250 mm bo = 135 mm dílec Spiroll h = 265 mm bo = 135 mm dílec Spiroll h = 300 mm bo = 185 mm dílec Spiroll h = 330 mm bo = 170 mm dílec Echo h = 150 mm bo = 80 mm dílec Elematic h = 200 mm bo = 120 mm Prostupy větších rozměrů lze řešit výřezem v dílci po konzultaci se statikem. Jednotlivé dílce mají omezené možnosti děrování v závislosti na výšce a vyztužení dílce. Prostupy větších rozměrů, které překračují možnosti děrování dílce lze řešit vynecháním dílců přes celé rozpětí a s vložením ocelových výměn na požadovanou šířku prostupu Zbývající úseky panelu po provedení otvoru směrem k podporám musí být zmonolitněny pomocí zálivek se sousedními neoslabenými panely. Omezujícím faktorem je v tomto případě únosnost sousedních dílců, do kterých se přenáší reakce z ocelové výměny, přesto je vhodné zajistit spolupůsobení s neoslabenými dílci působením zálivky ve styčné spáře. Použije se vysokopevnostní nesmršťující zálivka.posouzení každého případu musí být provedeno statikem a řešeno v projektové dokumentaci stavby. Tyto služby je vhodné zajistit přes dílců. otvor 3

6 Rozměrové tolerance Technologie výroby dílců Spiroll, Elematic a Echo neumožňuje u některých rozměrů dosáhnout výrazně nižších rozměrových tolerancí. Z hlediska přípustných odchylek se sledují rozměry dílce, tvar dutin, zvlnění horní plochy, nadvýšení, přesnost či šikmost řezu. Pro orientaci z hlediska návrhu konstrukce lze počítat s tolerancí: 1. délky s pravoúhlými čely ± 15 mm 2. délky se šikmo řezanými čely ± 30 mm 3. šířka při spodním povrchu ± 5 mm 4. šířka při zúženém panelu ± 20 mm 5. výška a rovinnost horní plochy - 13, + 10 mm 6. délka vybrání + 30 mm 7. šířka vybrání + 25 mm 8. poloha vybrání + 25 mm Při stanovení tolerance na umístění otvorů a vybrání je třeba předem specifikovat a brát v úvahu zda je otvor vytvářen při výrobě v čerstvém betonu nebo až po vytvrdnutí na již hotovém dílci. Při vytváření za čerstva je tolerance otvoru -0, + 50 mm Kvalita Na podhledové ploše panelů se mohou vyskytovat příčné výstupky v malé míře o maximální výšce výstupku 2 mm, je zde povolen výskyt tmavších a světlejších skvrn. Tyto nemají vliv na přídržnost omítky nebo nátěru. Horní povrch panelů je celistvý, bez propadlých částí. Horní a boční plochy panelů jsou drsné, tvořené posuvem vytvářecího stroje (u panelu Echo horní plocha posunem hladící desky). Tento povrch bočních stěn a horní plochy není na závadu. Podélné hrany jsou zkosené. Musí být přímé, bez přerušení. Přípustná jsou jen drobná vydrolení betonu do hloubky 10 mm a vylomení betonu, vzniklé při řezání betonového pásu v krajích (čelech) výrobní délky panelu v délce do 30 mm a hloubky do 30 mm. U atypických panelů (např. s bočním vybráním nebo podélně řezané v čerstvém betonu) toto ustanovení neplatí. Nálitky z cementového mléka na spodních podélných hranách nejsou přípustné. Na horním i bočním povrchu panelu jsou přípustné vlasové trhlinky délky do 100 mm nemající charakter statického narušení. Šířka těchto trhlinek vzniklých smršťováním betonu v procesu tvrdnutí nesmí přesáhnout 0,2 mm. Kvalita a jakost výrobků je průběžně prověřována v souladu se směrnicemi systému jakosti podle ČSN EN ISO 9001 : V souladu s ustanovením zákona číslo 22/1997 Sb. O technických požadavcích na výrobky a nařízením vlády číslo 163/2002 nebo 190/2002, kterým se stanoví technické požadavky na vybrané stavební výrobky, je vydáno prohlášení o shodě. Požární odolnost Požární odolnost dutinových předpjatých panelů Spiroll, Elematic a Echo se pohybuje v rozmezí 30 až 90 minut. Je závislá na výšce dílce, počtu přepínacích lan, rozpětí a statickém využití únosnosti dílce. Pro konkrétní stropní konstrukci lze na základě podkladů stanovit požární odolnost konstrukce jako celku. Řešení balkonů a konzol pomocí předpjatých panelů Balkony a konzolové vyložení lze řešit vyložením předpjatého panelu za dodržení statických zásad dle konkrétních požadavků. Při tomto řešení je vždy nutné ošetřit vznik tepelných mostů izolací celé konstrukce takto provedené konzoly Výměna Uložení panelu s výměnou stropní panel vynášený výměnou stropní panel vynášený výměnou ocelová výměna 180mm 160mm 180mm 4

7 Konstrukční detaily Uložení panelu na ŽB věnec Uložení panelu na ŽB věnec opatřený z vnitřního líce věncovkou výstuž spar ucpávka dutin ucpávka dutin věncovka věncovka stropní panel stropní panel tepelná izolace min. 100mm tepelná izolace min. 100mm ŽB věnec beton min. C20/25 nosné zdivo min. P10 10mm cementové malty výztuž ŽB věnec dle statického výpočtu ŽB věnec beton min. C20/25 nosné zdivo min. P10 10mm cementové malty výztuž ŽB věnec dle statického výpočtu Uložení panelu na minimálně 50mm vyrovnávacího betonu C20/25 Uložení panelu na na střední nosné zdi ŽB věnec přes celou šířku zdi beton C20/25 ucpávka dutin výstuž spar věncovka tepelná izolace ucpávka dutin výstuž spar stropní panel stropní panel stropní panel min. 100mm ŽB věnec beton min. C20/25 nosné zdivo min. P10 min. 50 min. 100mm 10mm cement. malty výztuž ŽB věnec dle statického výpočtu ŽB věnec beton min. C20/25 nosné zdivo min. P10 10mm cementové malty výztuž ŽB věnec dle statického výpočtu Uložení panelu na střední nosné zdi na věnci s věncovkou Maximální boční vyložení beton C20/25 ucpávka dutin stropní panel výstuž spar stropní panel věncovka stropní panel min. 100mm min. 100mm tepelná izolace max. 100mm ŽB věnec beton min. C20/25 nosné zdivo min. P10 10mm cementové malty věncovka ŽB věnec beton min. C20/25 nosné zdivo min. P10 výztuž ŽB věnec dle statického výpočtu 5

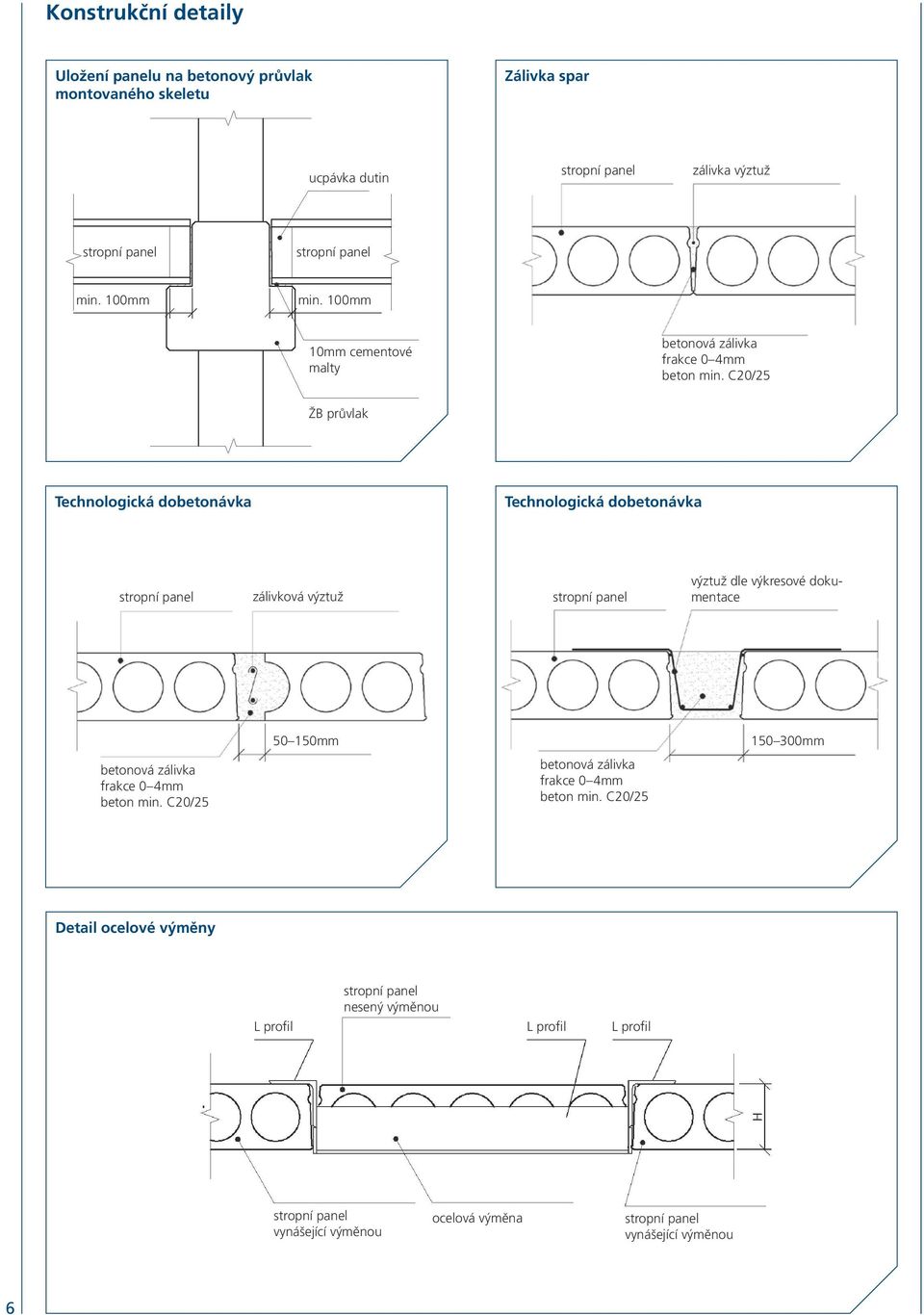

8 Konstrukční detaily Uložení panelu na betonový průvlak montovaného skeletu Zálivka spar ucpávka dutin stropní panel zálivka výztuž stropní panel stropní panel min. 100mm min. 100mm 10mm cementové malty betonová zálivka frakce 0 4mm beton min. C20/25 ŽB průvlak Technologická dobetonávka Technologická dobetonávka stropní panel zálivková výztuž stropní panel výztuž dle výkresové dokumentace mm mm betonová zálivka frakce 0 4mm beton min. C20/25 betonová zálivka frakce 0 4mm beton min. C20/25 Detail ocelové výměny L profil stropní panel nesený výměnou L profil L profil stropní panel vynášející výměnou ocelová výměna stropní panel vynášející výměnou 6

9 Hlavní výhody použití předpjatých panelů Velmi rychlá montáž. Panely díky svým velkým rozměrům a možnosti montáže přímo z dopravního prostředku umožňují pokládku stropu ve velmi krátkém čase s minimem pracovníků. Při montáži stropních panelů se šetří čas a peníze na dopravu panelů, tak také prostor na staveništi, potřebný pro skladování panelů. Vysoká únosnost při relativně malé tloušťce průřezu. Předpjatá výztuž, navrhovaná vždy podle konkrétního zatížení a rozponu, umožňuje maximální využití statické výšky průřezu panelu. Snadné přizpůsobení rozměrů panelů půdorysu stavby. Panely jsou vyráběny podle navržené skladby stropu. Minimalizace mokrých procesů ve stavbě. Použití panelů přináší okamžitou únosnost stropní konstrukce bez nutnosti větší technologické přestávky, nutné u polomontovaných nebo monolitických stropních konstrukcí. Odpadá rovněž provádění bednění či provizorní podpůrné konstrukce. Ekonomická výhodnost předpjaté panely přinášejí nejpříznivější poměr užitných vlastností a pořizovací ceny stropních konstrukcí. Velkorozponovost! až 12m záleží na typu dílce. Balkony Balkony jsou řešeny jako betonové prefabrikáty vyrobené na míru, které jsou vetknuty do stropní konstrukce jako konzola do monolitické nadbetonávky filigránových dílců. Tloušťka prefabrikátů se vždy přizpůsobí tloušťce stropní konstrukce z předpjatých panelů, velikosti vyložení a požadovanému zatížení. Horní plocha balkonových dílců je dokonale zahlazený beton, spodní a boční plochy je beton hladký od bednění. Problematika tepelných mostů je řešena pomocí zabudovaných izolačních prvků HIT Halfen-Deha, SCHOCK ISOKORB nebo dle konkrétního návrhu projektu. Dílce jsou vyráběny jako atypický dílec vyztužený vždy dle konkrétního návrhu výztuže optimalizované s ohledem na ekonomiku dílce. Schodišťová ramena Prvky schodišťových ramen jsou vyráběny jako železobetonové prefabrikáty. Mohou být jako jednoduchá ramena, ramena s jednou podestou nebo s oběma podestami. Tvar a rozměr schodišťových stupňů je vždy přizpůsoben požadovanému projektu. Horní povrch schod. stupňů a boční strany je beton hladký od bednění, spodní plocha ramen je dokonale zahlazený beton. Velkorozponovost mm 7

10 Montáž prvků systému STROP PREFA TOPOS Uložení stropních panelů Uložení dílců se zásadně řídí projektovou dokumentací. Je možné několik způsobů osazení panelů, pro které se následovně upraví úložné plochy. 1. na navlhčenou úložnou plochu podkladní podporové konstrukce se nanese 15 mm malty MC 30, do které se stropní dílec usadí. 2. na úložnou plochu se uloží pryžová ložiska (pásy). 3. na podpory se zaručenou rovinností (přesné prefabrikáty nebo věnce) lze osadit dílce do lože ze suchého cementu, či na minimální vyrovnávací vrstvu zavlhlé malty. Délka uložení se musí pohybovat mezi 100 až 150 milimetry. Pokud je z vnitřního líce nosné stěny použita věncovka jako ztracené bednění železobetonového věnce, je nutné délku uložení panelů prodloužit o tloušťku bednění věnce tak, aby byly osazené na věnci minimálně v délce 100 milimetrů. U zděných stěnových konstrukcí doporučujeme podporovou konstrukci pod úrovní stropu opatřit vyrovnávací mazaninou o minimální tloušťce milimetrů, pokud není předepsán ze statických důvodů jako podporová konstrukce železobetonový věnec. Počáteční dílec montážní etapy se usazuje do montážní pozice dvojicí montážníků ze žebříků opřených o podporu v blízkosti uložení dílce. Další pozice mohou být ukládány již ze stabilizované smontované pozice za předpokladu zabezpečení montážníků proti pádu z výšky při použití bezpečnostních zařízení a pomůcek. Před odvěšením montovaného dílce je třeba vždy zkontrolovat umístění pozice v horizontálním a vertikálním směru a ve vztahu k sousednímu dílci. Případnou korekci provedeme za pomoci páčidla, zvedáku a klínů. Zálivka spar mezi panely Zálivka spár musí být provedena před zatížením dílců. Kvalitní provedení zálivky výrazně ovlivňuje chování a životnost stropu. ze spár musí být odstraněny všechny napadané nečistoty. beton boků spár musí být navlhčen. do spár se vloží zálivková výztuž. U malých staveb lze zálivkovou výztuž nahradit pruty délky 1 m na kraji objektu nebo délky 2 m se středy nad vnitřní podporou. U rozsáhlejších stropních konstrukcí se zálivková výztuž používá průběžná a osazuje se ve výšce podélné drážky - zámku. Při zálivce se výztuž výškově srovnává pomocí háku. zálivková výztuž musí být kotvena do věnců a sousedních konstrukcí pomocí kotevní úpravy SM nebo přivařením ke kotevním deskám. zálivkový beton musí být pevnostní třídy min. C20/25 (B25) s maximální velikostí zrna 4 mm (potěrák), měkké konzistence, pokud možno s plastifikační přísadou. zálivkový beton se vylévá z vhodné nádoby do spáry, při čemž se kontroluje výška umístění zálivkové výztuže. zhutnění zálivkového betonu se provede po malých úsecích plošným beranidlem (prknem tl. do 20 mm). ošetřování betonu zálivky spočívá v zabránění vysychání při vysokých teplotách nebo větrném počasí (vlhčením, zakrytím folií nebo nástřikem parotěsného filmu). Při nízkých teplotách provádět zálivku jen do + 5 C. dílce je možno zatížit konstrukcí podlahy, stavebním materiálem a podobně až po získání min. 70% pevnosti betonu zálivky, aby nemohlo dojít k poruše spár mezi dílci (cca 3 4 dny). Vyskytují-li se v podhledu stropní konstrukce místa vykazující prosakování vody, je potřeba před aplikací konečné celoplošné úpravy provést navrtání dílců v místech os dutin, aby mohla voda odtéci. Tento případ nastane, pokud je zmonolitněná konstrukce stropu vystavena vydatnějšímu dešti, vlhčení nebo v zimním období pokryta sněhem. Následně je nutno tyto otvory zatmelit. Doporučené úpravy povrchů ( podhledů ) Povrchovou úpravu stropů je vhodné provádět až po dokončení povrchových úprav stěn a hrubé podlahy. Podmínkou je suchý podklad, vhodná teplota pro aplikaci stěrek a odvodněné dutiny v panelech. Vhodné jsou dva způsoby povrchových úprav stropů: s přiznanými spárami a bez přiznaných spár. 1. Spáry se vyplní trvale pružným tmelem na bázi kvalitního akrylátu nebo na bázi polyuretanu a na strop se nastříká nebo ručně natáhne stěrka. 2. Do spáry se nanese stěrka a překryje se páskem jemné mřížky. Základní vyrovnání nerovností mezi panely se provede po zavadnutí spár. Po vytvrdnutí upravených spár a přechodů se celý strop nastříká stěrkou. První vrstva, která slouží pro základní vyrovnání povrchů panelů se vyhladí ve směru spár. Po zaschnutí a odstranění drobných nerovností se buď celoplošně provede nástřik ve struktuře jemných či velkých kapek nebo po nástřiku se povrch posléze vyhladí a přebrousí do hladka. Jinou možností úpravy stropů bez přiznaných spár je ručně natáhnout na strop stěrku na bázi krystalické sádry. Podle doporučení stěrky se buď použije nebo nepoužije bandáž. Pro konečnou malířskou úpravu povrchů se doporučuje používat barvy na bázi akrylátu. Jako další alternativní řešení se doporučuje provádět podhled stropů pomocí konstrukce zavěšených podhledů. Výhodou tohoto řešení je možnost využití prostoru konstrukce podhledů pro el. rozvody, technologické rozvody apod. Výrobu a montáž stropních konstrukcí pomocí propracovaného systému předpj. panelů jsme schopni dodávat just i time. To znamená vždy podle konkrétního přání zákazníka v čase. Náš montážní tým se skládá z profesionálních pracovníků s dlouholetými zkušenostmi z montáží těchto konstrukcí. Zároveň je zárukou kvalitního provedení stropní konstrukce přesně dle přání zákazníka a při dodržení všech konstrukčních zásad zajistí správnou funkčnost a dlouholetou životnost stropní konstrukce. spára mezi dílci 8

11 Ekonomické srovnání s ostatními stropními systémy Orientační ekonomické srovnání typů stropních konstrukcí: - uvažovaná výška stropní konstrukce je 200 mm - rozpon stropní konstrukce do 6 m - cena za m 2 je uvažována včetně dodávky a montáže stropní konstrukce Doprava dílců Při dopravě předem předpjatých dílců je nutné dodržet následující zásady: 1) Prokládky se umístí v 1/10 délky panelu maximálně 600mm od čela panelu. 2) Prokládky musí být umístěny přesně pod sebou. 3) V zadní části vozidla umístit proklady nad nápravu. 1) konstrukce ze spřažených desek (filigrány) 1400,- Kč/m 2 výhody: řešení tvarově náročnějších půdorysů, rychlá montáž spřažených desek nevýhody: nutnost doarmování stropní konstrukce dle zatížení, betonáž stropní desky, mokrý proces výstavby, časová náročnost provádění, hmotnost 2) monolitická konstrukce 1250,- Kč/m 2 výhody: řešení tvarově náročných půdorysů, tuhost konstrukce nevýhody: mokrý proces výstavby, časová náročnost provádění, nutnost použití bednění, hmotnost 3) konstrukce z předem předjatých panelů 920,- Kč/m 2 výhody: rychlá a snadná montáž, malá hmotnost při zachování únosnosti, řešení tvarově náročnějších půdorysů, dostatečná PO stropní konstrukce nevýhody: větší počet spar v podhledu 4) konstrukce ze železobetonových stropních panelů 760,- Kč/m 2 výhody: malá hmotnost, rychlá a snadná montáž nevýhody: typově dané neměnné rozměry, malá PO stropní konstrukce, malá únosnost panelů Doprava dílců 1/10L max. 600mm 1/10L panel SPIROLL proklady 9

12 STROPNÍ PANEL ECHO PPE 150 Dutinové stropní panely z předem předpjatého betonu třídy C50/60 (B60) tloušťky 150 mm, které jsou určené pro stropní a střešní konstrukce obytných, občanských, průmyslových a inženýrských staveb. SKLADEBNÉ ROZMĚRY H tloušťka panelu 150 mm L délka panelu 1000 až 7500 mm po 10 mm (v závislosti na typu panelu a zatížení) B šířka panelu 1200 mm (doplňkové šířky 200, 300, 400, 500, 600, 700, 800, 900, 1000 a 1100 mm v závislosti na typu panelu) MANIPULAČNÍ HMOTNOST 255 kg/m 2 (306 kg/bm) PŘEHLED VYRÁBĚNÝCH TYPŮ označení dolní lana horní lana délka panelu počet ø [mm] počet ø [mm] Lmin [m] Lmax [m] PPE 150-4x+0 4 9, ,0 6,5 PPE 150-6x+0 6 9, ,0 7,0 PPE 150-8x+0 8 9, ,0 7,5 PPE x+2x 10 9,3 2 9,3 1,0 7,5 Označení panelů vychází ze systému: Předpjatý Panel Echo, tloušťka panelu v mm počet dolních lan + počet horních lan (index x = lano průměru 9,3 mm, bez indexu = lano průměru 12,5 mm). GRAF ZÁVISLOSTI ÚNOSNOSTI PANELU NA ROZPĚTÍ 10 Detailní informace o jednotlivých typech vyráběných panelů jsou uvedeny v příslušných katalogových listech.

13 PPE 150-4x+0 beton C50/60 (B 60) m = 306 kg/1,2m vlastní tíha go = 2,68 kn/m 2 H = 150 mm Rw = 54 db Lnw = 79 db R = 0,13 m 2 K/ W minimální požární odolnost REI 45 objem zálivky podélných spar V = 6 l/m Lmax = 6,5 m, minimální délka panelu Lmin = 1,0 m - konce panelů lze půdorysně řezat pod různými úhly, běžně se provádí v rozmezí 45 90, další možnosti konzultovat s m na únosnost, možnosti konzultovat vždy s m - panely se vyrábějí v doplňkových šířkách 500, 600, 800, 900 a 1100 mm způsobem podélného řezu označení vychází ze systému: Předpjatý Panel Echo, v mm počet horních lan + počet dolních lan (index x = lano průměru 9,3mm, bez indexu = lano průměru 12,5 mm) m panelu vztažená na šířku 1,2 m (normové hodnoty), vlastní tíha panelu se do něj nezapočítává Hodnoty byly stanoveny v souladu s ČSN a ČSN EN do 1,4 48,80 11,33 24,77 27,28 1,5 61,41 15,08 30,35 31,08 2,0 61,41 15,09 30,36 31,08 2,5 61,41 15,10 30,37 31,08 3,0 61,41 15,11 30,38 31,08 3,5 61,41 15,12 30,39 31,08 4,0 61,41 15,14 30,40 31,08 4,5 61,41 15,15 30,42 31,08 5,0 61,41 15,17 30,44 31,08 5,5 61,41 15,19 30,46 31,08 6,0 61,41 15,22 30,48 31,08 6,5 61,41 15,24 30,50 31,08 11

14 PPE 150-6x+0 12 beton C50/60 (B 60) m = 306 kg/1,2m vlastní tíha go = 2,68 kn/m 2 H = 150 mm Rw = 54 db Lnw = 79 db R = 0,13 m 2 K/ W minimální požární odolnost REI 45 objem zálivky podélných spar V = 6 l/m Lmax = 7,0 m, minimální délka panelu Lmin = 1,0 m - konce panelů lze půdorysně řezat pod různými úhly, běžně se provádí v rozmezí 45 90, další možnosti konzultovat s m na únosnost, možnosti konzultovat vždy s m - panely se vyrábějí v doplňkových šířkách 300, 400, 500, 600, 800 a 1000 mm způsobem podélného řezu označení vychází ze systému: Předpjatý Panel Echo, v mm počet horních lan + počet dolních lan (index x = lano průměru 9,3mm, bez indexu = lano průměru 12,5 mm) m panelu vztažená na šířku 1,2 m (normové hodnoty), vlastní tíha panelu se do něj nezapočítává Hodnoty byly stanoveny v souladu s ČSN a ČSN EN do 1,4 55,20 16,59 29,70 33,46 1,5 69,46 22,07 38,36 42,12 2,0 69,46 22,08 38,37 42,13 2,5 69,46 22,09 38,38 42,14 3,0 69,46 22,11 38,40 42,16 3,5 69,46 22,13 38,41 42,18 4,0 69,46 22,15 38,44 42,20 4,5 69,46 22,18 38,46 42,22 5,0 69,46 22,21 38,49 42,25 5,5 69,46 22,24 38,52 42,28 6,0 69,46 22,27 38,55 42,31 6,5 69,46 22,31 38,58 42,34 7,0 69,46 22,35 38,62 42,38

15 PPE 150-8x+0 beton C50/60 (B 60) m = 306 kg/1,2m vlastní tíha go = 2,68 kn/m 2 H = 150 mm Rw = 54 db Lnw = 79 db R = 0,13 m 2 K/ W minimální požární odolnost REI 45 objem zálivky podélných spar V = 6 l/m Lmax = 7,5 m, minimální délka panelu Lmin = 1,0 m - konce panelů lze půdorysně řezat pod různými úhly, běžně se provádí v rozmezí 45 90, další možnosti konzultovat s m na únosnost, možnosti konzultovat vždy s m - panely se vyrábějí v doplňkových šířkách 300, 400, 600, 700, 900 a 1000 mm způsobem podélného řezu označení vychází ze systému: Předpjatý Panel Echo, v mm počet horních lan + počet dolních lan (index x = lano průměru 9,3mm, bez indexu = lano průměru 12,5 mm) m panelu vztažená na šířku 1,2 m (normové hodnoty), vlastní tíha panelu se do něj nezapočítává Hodnoty byly stanoveny v souladu s ČSN a ČSN EN do 1,4 57,20 21,57 34,38 39,39 1,5 71,97 28,70 44,58 49,59 2,0 71,97 28,72 44,59 49,60 2,5 71,97 28,73 44,61 49,62 3,0 71,97 28,75 44,63 49,64 3,5 71,97 28,78 44,65 49,66 4,0 71,97 28,81 44,68 49,69 4,5 71,97 28,84 44,71 49,72 5,0 71,97 28,88 44,75 49,76 5,5 71,97 28,92 44,79 49,80 6,0 71,97 28,97 44,83 49,84 6,5 71,97 29,02 44,87 49,89 7,0 71,97 29,07 44,92 49,94 7,5 71,97 29,13 44,98 49,99 13

16 PPE x+2x beton C50/60 (B 60) m = 306 kg/1,2m vlastní tíha go = 2,68 kn/m 2 H = 150 mm Rw = 54 db Lnw = 79 db R = 0,13 m 2 K/ W minimální požární odolnost REI 45 objem zálivky podélných spar V = 6 l/m 14 Lmax = 7,5 m, minimální délka panelu Lmin = 1,0 m - konce panelů lze půdorysně řezat pod různými úhly, běžně se provádí v rozmezí 45 90, další možnosti konzultovat s m na únosnost, možnosti konzultovat vždy s m - panely se vyrábějí v doplňkových šířkách 200, 300, 600, 700 a 800 mm způsobem podélného řezu označení vychází ze systému: Předpjatý Panel Echo, v mm počet horních lan + počet dolních lan (index x = lano průměru 9,3mm, bez indexu = lano průměru 12,5 mm) m panelu vztažená na šířku 1,2 m (normové hodnoty), vlastní tíha panelu se do něj nezapočítává Hodnoty byly stanoveny v souladu s ČSN a ČSN EN do 1,4 61,20 26,01 38,75 45,15 1,5 76,85 34,61 50,39 56,80 2,0 76,85 34,63 50,41 56,81 2,5 76,85 34,65 50,43 56,83 3,0 76,85 34,68 50,46 56,86 3,5 76,85 34,71 50,49 56,89 4,0 76,85 34,75 50,52 56,92 4,5 76,85 34,79 50,56 56,96 5,0 76,85 34,84 50,60 57,01 5,5 76,85 34,89 50,65 57,06 6,0 76,85 34,95 50,71 57,11 6,5 76,85 35,01 50,76 57,17 7,0 76,85 35,08 50,83 57,23 7,5 76,85 35,16 50,89 57,30

17 STROPNÍ PANEL ELEMATIC PPS 200 Dutinové stropní panely z předem předpjatého betonu třídy B 60 (C50/60) tloušťky 200 mm, které jsou určené pro stropní a střešní konstrukce obytných, občanských, průmyslových a inženýrských staveb. SKLADEBNÉ ROZMĚRY H tloušťka panelu 200 mm L délka panelu 1000 až 9500 mm po 10 mm (v závislosti na typu panelu a zatížení) B šířka panelu 1200 mm (doplňkové šířky 310 do 4,0 m délky, 500, 690, 880 a 1070 mm v závislosti na typu panelu) MANIPULAČNÍ HMOTNOST 260 kg/m 2 (295 kg/bm) PŘEHLED VYRÁBĚNÝCH TYPŮ označení dolní lana horní lana délka panelu počet ø [mm] počet ø [mm] Lmin [m] Lmax [m] PPS 200-5x+0 5 9, ,0 7,0 PPS 200-7x+0 7 9, ,0 7,5 PPS , ,0 8,5 PPS ,5 2 12,5 1,0 9,0 PPS 200-7x+4x 7 9,3 4 9,3 1,0 7,5 Označení panelů vychází ze systému: Předpjatý Panel Elematic, tloušťka panelu v mm počet dolních lan + počet horních lan (index x = lano průměru 9,3 mm, bez indexu = lano průměru 12,5 mm). GRAF ZÁVISLOSTI ÚNOSNOSTI PANELU NA ROZPĚTÍ Detailní informace o jednotlivých typech vyráběných panelů jsou uvedeny v příslušných katalogových listech. 15

18 PPS 200-5x+0 16 beton B 60 (C50/60) m = 295 kg/1,2m vlastní tíha go = 2,60 kn/m 2 H = 200 mm Rw = 52 db Lnw = 81 db R = 0,19 m 2 K/ W minimální požární odolnost REI 50 objem zálivky podélných spar V = 6,2 l/m Lmax = 7,0 m, minimální délka panelu Lmin = 1,0 m - konce panelů lze půdorysně řezat pod různými úhly, běžně se provádí v rozmezí 45-90, další možnosti konzultovat s m na únosnost, možnosti konzultovat vždy s m - panely se vyrábějí v doplňkových šířkách 310 do 4,0 m délky, 690 a 1070 mm způsobem podélného řezu označení vychází ze systému: Předpjatý Panel Elematic, v mm - počet horních lan + počet dolních lan (index x = lano průměru 9,3mm, bez indexu = lano průměru 12,5 mm) m panelu vztažená na šířku 1,2 m v normové hodnotě (vlastní tíha panelu je již odečtena) do 1,8 45,00 25,33 42,10 47,18 2,0 60,00 33,71 54,34 58,71 2,5 60,00 33,73 54,36 58,71 3,0 60,00 33,75 54,38 58,71 3,5 60,00 33,78 54,40 58,71 4,0 60,00 33,81 54,43 58,71 4,5 60,00 33,85 54,46 58,71 5,0 60,00 33,89 54,50 58,71 5,5 60,00 33,94 54,54 58,71 6,0 60,00 33,99 54,58 58,71 6,5 60,00 34,04 54,63 58,71 7,0 60,00 34,10 54,68 58,71

19 PPS 200-7x+0 beton B 60 (C50/60) m = 295 kg/1,2m vlastní tíha go = 2,60 kn/m 2 H = 200 mm Rw = 52 db Lnw = 81 db R = 0,19 m 2 K/ W minimální požární odolnost REI 50 objem zálivky podélných spar V = 6,2 l/m Lmax = 7,5 m, minimální délka panelu Lmin = 1,0 m - konce panelů lze půdorysně řezat pod různými úhly, běžně se provádí v rozmezí 45-90, další možnosti konzultovat s m na únosnost, možnosti konzultovat vždy s m - panely se vyrábějí v doplňkových šířkách 310 do 4,0 m délky, 500, 690, 880 a 1070 mm způsobem podélného řezu minimální požární odolnost platí pro plné využití únosnosti panelu, při požadavku na vyšší požární odolnost kontaktovat označení vychází ze systému: Předpjatý Panel Elematic, v mm - počet horních lan + počet dolních lan (index x = lano průměru 9,3mm, bez indexu = lano průměru 12,5 mm) m panelu vztažená na šířku 1,2 m v normové hodnotě (vlastní tíha panelu je již odečtena) do 1,8 45,00 33,06 49,88 57,00 2,0 65,00 44,01 64,68 71,80 2,5 65,00 44,03 64,70 71,82 3,0 65,00 44,06 64,73 71,85 3,5 65,00 44,10 64,76 71,89 4,0 65,00 44,14 64,80 71,93 4,5 65,00 44,19 64,85 71,97 5,0 65,00 44,25 64,90 72,02 5,5 65,00 44,31 64,95 72,08 6,0 65,00 44,37 65,01 72,14 6,5 65,00 44,44 65,08 72,20 7,0 65,00 44,52 65,15 72,27 7,5 65,00 44,61 65,23 72,35 17

20 PPS beton B 60 (C50/60) m = 295 kg/1,2m vlastní tíha go = 2,60 kn/m 2 H = 200 mm Rw = 52 db Lnw = 81 db R = 0,19 m 2 K/ W minimální požární odolnost REI 50 objem zálivky podélných spar V = 6,2 l/m Lmax = 8,5 m, minimální délka panelu Lmin = 1,0 m - konce panelů lze půdorysně řezat pod různými úhly, běžně se provádí v rozmezí 45-90, další možnosti konzultovat s m na únosnost, možnosti konzultovat vždy s m - panely se vyrábějí v doplňkových šířkách 690 a 880 mm způsobem podélného řezu označení vychází ze systému: Předpjatý panel Elematic, v mm- počet horních lan + počet dolních lan (index x = lano průměru 9,3mm, bez indexu = lano průměru 12,5 mm) m panelu vztažená na šířku 1,2 m v normové hodnotě (vlastní tíha panelu je již odečtena) do 1,8 45,00 27,33 47,99 56,39 2,0 65,00 48,90 74,37 82,77 2,5 65,00 48,93 74,40 82,80 3,0 65,00 48,97 74,44 82,84 3,5 65,00 49,01 74,48 82,88 4,0 65,00 49,06 74,53 82,93 4,5 65,00 49,12 74,59 82,99 5,0 65,00 49,18 74,65 83,05 5,5 65,00 49,26 74,72 83,12 6,0 65,00 49,33 74,80 83,20 6,5 65,00 49,42 74,88 83,28 7,0 65,00 49,51 74,97 83,37 7,5 65,00 49,61 75,07 83,47 8,0 65,00 49,72 75,17 83,57 8,5 65,00 49,83 75,28 83,68

21 PPS beton B 60 (C50/60) m = 295 kg/1,2m vlastní tíha go = 2,60 kn/m 2 H = 200 mm Rw = 52 db Lnw = 81 db R = 0,19 m 2 K/ W minimální požární odolnost REI 50 objem zálivky podélných spar V = 6,2 l/m Lmax = 9,0 m, minimální délka panelu Lmin = 1,0 m - konce panelů lze půdorysně řezat pod různými úhly, běžně se provádí v rozmezí 45-90, další možnosti konzultovat s m na únosnost, možnosti konzultovat vždy s m - panely se vyrábějí v doplňkových šířkách 310 do 4,0 m délky, 500, 690, 880 a 1070 mm způsobem podélného řezu označení vychází ze systému: Předpjatý Panel Elematic, v mm - počet horních lan + počet dolních lan (index x = lano průměru 9,3mm, bez indexu = lano průměru 12,5 mm) m panelu vztažená na šířku 1,2 m v normové hodnotě (vlastní tíha panelu je již odečtena) do 1,8 50,00 36,26 56,83 70,73 2,0 70,00 64,87 90,05 103,95 2,5 70,00 64,91 90,09 104,00 3,0 70,00 64,96 90,15 104,05 3,5 70,00 65,03 90,21 104,11 4,0 70,00 65,10 90,28 104,18 4,5 70,00 65,19 90,36 104,26 5,0 70,00 65,28 90,45 104,35 5,5 70,00 65,38 90,55 104,45 6,0 70,00 65,50 90,66 104,56 6,5 70,00 65,62 90,78 104,68 7,0 70,00 65,76 90,91 104,81 7,5 70,00 65,90 91,04 104,95 8,0 70,00 66,05 91,19 105,09 8,5 70,00 66,22 91,35 105,25 9,0 70,00 66,39 91,51 105,42 19

22 PPS 200-7x+4x 20 beton B 60 (C50/60) m = 295 kg/1,2m vlastní tíha go = 2,60 kn/m 2 H = 200 mm Rw = 52 db Lnw = 81 db R = 0,19 m 2 K/ W minimální požární odolnost REI 50 objem zálivky podélných spar V = 6,2 l/m Lmax = 7,5 m, minimální délka panelu Lmin = 1,0 m - konce panelů lze půdorysně řezat pod různými úhly, běžně se provádí v rozmezí 45-90, další možnosti konzultovat s m na únosnost, možnosti konzultovat vždy s m - panely se vyrábějí v doplňkových šířkách 500, 880 a 1070 mm způsobem podélného řezu označení vychází ze systému: Předpjatý Panel Elematic, v mm - počet horních lan + počet dolních lan (index x = lano průměru 9,3mm, bez indexu = lano průměru 12,5 mm) m panelu vztažená na šířku 1,2 m v normové hodnotě (vlastní tíha panelu je již odečtena) do 1,8 50,00 46,75 49,18 56,54 2,0 65,00 62,22 63,75 71,11 2,5 65,00 62,26 63,78 71,14 3,0 65,00 62,31 63,81 71,17 3,5 65,00 62,37 63,84 71,20 4,0 65,00 62,43 63,88 71,25 4,5 65,00 62,51 63,93 71,29 5,0 65,00 62,59 63,98 71,35 5,5 65,00 62,69 64,04 71,40 6,0 65,00 62,79 64,11 71,47 6,5 65,00 62,90 64,18 71,54 7,0 65,00 63,02 64,25 71,61 7,5 65,00 63,15 64,33 71,69

23 STROPNÍ PANEL SPIROLL PPS 250 Dutinové stropní panely z předem předpjatého betonu třídy C50/60 (B60) tloušťky 250 mm, které jsou určené pro stropní a střešní konstrukce obytných, občanských, průmyslových a inženýrských staveb. SKLADEBNÉ ROZMĚRY H tloušťka panelu 250 mm L délka panelu 1000 až mm po 10 mm (v závislosti na typu panelu a zatížení) B šířka panelu 1200 mm (doplňkové šířky 374, 600, 826 a 1052 mm v závislosti na typu panelu) MANIPULAČNÍ HMOTNOST 326 kg/m 2 (391 kg/bm) PŘEHLED VYRÁBĚNÝCH TYPŮ označení dolní lana horní lana délka panelu počet ø [mm] počet ø [mm] Lmin [m] Lmax [m] PPS , ,0 10,5 PPS , ,0 11,5 PPS ,5 2 12,5 1,0 12,5 PPS ,5 2 12,5 1,0 13,5 Označení panelů vychází ze systému: Předpjatý Panel Spiroll, tloušťka panelu v mm počet dolních lan + počet horních lan (index x = lano průměru 9,3 mm, bez indexu = lano průměru 12,5 mm). GRAF ZÁVISLOSTI ÚNOSNOSTI PANELU NA ROZPĚTÍ Detailní informace o jednotlivých typech vyráběných panelů jsou uvedeny v příslušných katalogových listech. 21

24 PPS beton C50/60 (B 60) m = 391 kg/1,2m vlastní tíha go = 3,41 kn/m 2 H = 250 mm Rw = 57 db Lnw = 78 db R = 0,21 m 2 K/ W minimální požární odolnost REI 50 objem zálivky podélných spar V = 7 l/m 22 Lmax = 10,5 m, minimální délka panelu Lmin = 1,0 m - konce panelů lze půdorysně řezat pod různými úhly, běžně se provádí v rozmezí 45 90, další možnosti konzultovat s m na únosnost, možnosti konzultovat vždy s m - panely se vyrábějí v doplňkových šířkách 600 a 826 mm způsobem podélného řezu označení vychází ze systému: Předpjatý Panel Spiroll, v mm počet horních lan + počet dolních lan (index x = lano průměru 9,3mm, bez indexu = lano průměru 12,5 mm) m panelu vztažená na šířku 1,2 m (normové hodnoty), vlastní tíha panelu se do něj nezapočítává Hodnoty byly stanoveny v souladu s ČSN a ČSN EN do 1,8 47,50 32,61 65,55 73,99 2,0 65,70 56,32 98,17 106,61 2,5 65,70 56,34 98,20 106,64 3,0 65,70 56,38 98,23 106,67 3,5 65,70 56,41 98,27 106,71 4,0 65,70 56,46 98,31 106,75 4,5 65,70 56,51 98,36 106,80 5,0 65,70 56,57 98,41 106,85 5,5 65,70 56,63 98,47 106,91 6,0 65,70 56,70 98,54 106,98 6,5 65,70 56,77 98,61 107,05 7,0 65,70 56,85 98,68 107,12 7,5 65,70 56,94 98,77 107,21 8,0 65,70 57,03 98,85 107,29 8,5 65,70 57,12 98,95 107,39 9,0 65,70 57,23 99,05 107,43 9,5 65,70 57,34 99,15 107,43 10,0 65,70 57,45 99,26 107,43 10,5 65,70 57,58 99,38 107,43

25 PPS beton C50/60 (B 60) m = 391 kg/1,2m vlastní tíha go = 3,41 kn/m 2 H = 250 mm Rw = 57 db Lnw = 78 db R = 0,21 m 2 K/ W minimální požární odolnost REI 50 objem zálivky podélných spar V = 7 l/m Lmax = 11,5 m, minimální délka panelu Lmin = 1,0 m - konce panelů lze půdorysně řezat pod různými úhly, běžně se provádí v rozmezí 45 90, další možnosti konzultovat s m na únosnost, možnosti konzultovat vždy s m - panely se vyrábějí v doplňkových šířkách 374, 600, 826 a 1052 mm způsobem podélného řezu označení vychází ze systému: Předpjatý Panel Spiroll, v mm počet horních lan + počet dolních lan (index x = lano průměru 9,3mm, bez indexu = lano průměru 12,5 mm) m panelu vztažená na šířku 1,2 m (normové hodnoty), vlastní tíha panelu se do něj nezapočítává Hodnoty byly stanoveny v souladu s ČSN a ČSN EN do 1,8 49,60 47,08 79,28 92,02 2,0 83,20 81,31 122,54 135,27 2,5 83,20 81,35 122,58 135,31 3,0 83,20 81,40 122,62 135,36 3,5 83,20 81,46 122,68 135,41 4,0 83,20 81,52 122,74 135,47 4,5 83,20 81,60 122,81 135,55 5,0 83,20 81,68 122,89 135,63 5,5 83,20 81,77 122,98 135,71 6,0 83,20 81,87 123,07 135,81 6,5 83,20 81,98 123,18 135,91 7,0 83,20 82,10 123,29 136,03 7,5 83,20 82,22 123,41 136,15 8,0 83,20 82,36 123,54 136,28 8,5 83,20 82,50 123,68 136,42 9,0 83,20 82,66 123,82 136,56 9,5 83,20 82,82 123,98 136,72 10,0 83,20 82,99 124,14 136,88 10,5 83,20 83,17 124,31 137,05 11,0 83,20 83,36 124,49 137,23 11,5 83,20 83,55 124,68 137,42 23

26 PPS beton C50/60 (B 60) m = 391 kg/1,2m vlastní tíha go = 3,41 kn/m 2 H = 250 mm Rw = 57 db Lnw = 78 db R = 0,21 m 2 K/ W minimální požární odolnost REI 55 objem zálivky podélných spar V = 7 l/m 24 Lmax = 12,5 m, minimální délka panelu Lmin = 1,0 m - konce panelů lze půdorysně řezat pod různými úhly, běžně se provádí v rozmezí 45 90, další možnosti konzultovat s m na únosnost, možnosti konzultovat vždy s m - panely se vyrábějí v doplňkových šířkách 600, 826 a 1052 mm způsobem podélného řezu označení vychází ze systému: Předpjatý Panel Spiroll, v mm počet horních lan + počet dolních lan (index x = lano průměru 9,3mm, bez indexu = lano průměru 12,5 mm) m panelu vztažená na šířku 1,2 m (normové hodnoty), vlastní tíha panelu se do něj nezapočítává Hodnoty byly stanoveny v souladu s ČSN a ČSN EN do 1,8 54,80 59,20 90,56 108,31 2,0 93,30 102,24 142,83 160,58 2,5 93,30 102,30 142,88 160,63 3,0 93,30 102,36 142,94 160,69 3,5 93,30 102,44 143,02 160,77 4,0 93,30 102,53 143,10 160,85 4,5 93,30 102,63 143,20 160,95 5,0 93,30 102,74 143,30 161,05 5,5 93,30 102,86 143,42 161,17 6,0 93,30 103,00 143,55 161,30 6,5 93,30 103,15 143,69 161,44 7,0 93,30 103,31 143,84 161,59 7,5 93,30 103,48 144,00 161,75 8,0 93,30 103,66 144,18 161,93 8,5 93,30 103,85 144,36 162,11 9,0 93,30 104,06 144,56 162,31 9,5 93,30 104,27 144,77 162,52 10,0 93,30 104,51 144,98 162,73 10,5 93,30 104,75 145,21 162,96 11,0 93,30 105,01 145,46 163,20 11,5 93,30 105,27 145,71 163,46 12,0 93,30 105,55 145,97 163,72 12,5 93,30 105,84 146,25 164,00

27 PPS beton C50/60 (B 60) m = 391 kg/1,2m vlastní tíha go = 3,41 kn/m 2 H = 250 mm Rw = 57 db Lnw = 78 db R = 0,21 m 2 K/ W minimální požární odolnost REI 55 objem zálivky podélných spar V = 7 l/m Lmax = 13,5 m, minimální délka panelu Lmin = 1,0 m - konce panelů lze půdorysně řezat pod různými úhly, běžně se provádí v rozmezí 45 90, další možnosti konzultovat s m na únosnost, možnosti konzultovat vždy s m - panely se vyrábějí v doplňkových šířkách 600, 826 a 1052 mm způsobem podélného řezu označení vychází ze systému: Předpjatý Panel Spiroll, v mm počet horních lan + počet dolních lan (index x = lano průměru 9,3mm, bez indexu = lano průměru 12,5 mm) m panelu vztažená na šířku 1,2 m (normové hodnoty), vlastní tíha panelu se do něj nezapočítává Hodnoty byly stanoveny v souladu s ČSN a ČSN EN do 1,8 56,60 71,87 103,23 126,03 2,0 118,10 124,14 164,99 187,79 2,5 118,10 124,21 165,06 187,86 3,0 118,10 124,29 165,13 187,93 3,5 118,10 124,38 165,22 188,02 4,0 118,10 124,49 165,32 188,13 4,5 118,10 124,62 165,44 188,24 5,0 118,10 124,75 165,57 188,37 5,5 118,10 124,91 165,72 188,52 6,0 118,10 125,07 165,88 188,68 6,5 118,10 125,25 166,05 188,85 7,0 118,10 125,45 166,24 189,04 7,5 118,10 125,66 166,44 189,24 8,0 118,10 125,89 166,65 189,45 8,5 118,10 126,13 166,88 189,68 9,0 118,10 126,38 167,12 189,92 9,5 118,10 126,65 167,38 190,18 10,0 118,10 126,93 167,65 190,45 10,5 118,10 127,23 167,93 190,73 11,0 118,10 127,54 168,23 191,03 11,5 118,10 127,87 168,54 191,34 12,0 118,10 128,21 168,86 191,66 12,5 118,10 128,57 169,20 192,00 13,0 118,10 128,94 169,55 192,35 13,5 118,10 129,32 169,92 192,72 25

28 STROPNÍ PANEL SPIROLL PPS 265 Dutinové stropní panely z předem předpjatého betonu třídy C50/60 (B60) tloušťky 265 mm, které jsou určené pro stropní a střešní konstrukce obytných, občanských, průmyslových a inženýrských staveb. SKLADEBNÉ ROZMĚRY H tloušťka panelu 265 mm L délka panelu 1000 až mm po 10 mm (v závislosti na typu panelu a zatížení) B šířka panelu 1200 mm (doplňkové šířky 374, 600, 826 a 1052 mm v závislosti na typu panelu) MANIPULAČNÍ HMOTNOST 363 kg/m 2 (435 kg/bm) PŘEHLED VYRÁBĚNÝCH TYPŮ označení dolní lana horní lana délka panelu počet ø [mm] počet ø [mm] Lmin [m] Lmax [m] PPS , ,0 11,5 PPS , ,0 12,0 PPS ,5 2 12,5 1,0 12,5 PPS ,5 2 12,5 1,0 13,5 Označení panelů vychází ze systému: Předpjatý Panel Spiroll, tloušťka panelu v mm počet dolních lan + počet horních lan (index x = lano průměru 9,3 mm, bez indexu = lano průměru 12,5 mm). GRAF ZÁVISLOSTI ÚNOSNOSTI PANELU NA ROZPĚTÍ 26 Detailní informace o jednotlivých typech vyráběných panelů jsou uvedeny v příslušných katalogových listech.

29 PPS beton C50/60 (B 60) m = 435 kg/1,2m vlastní tíha go = 3,79 kn/m 2 H = 265 mm Rw = 57 db Lnw = 78 db R = 0,22 m 2 K/ W minimální požární odolnost REI 55 objem zálivky podélných spar V = 8 l/m Lmax = 11,0 m, minimální délka panelu Lmin = 1,0 m - konce panelů lze půdorysně řezat pod různými úhly, běžně se provádí v rozmezí 45 90, další možnosti konzultovat s m na únosnost, možnosti konzultovat vždy s m - panely se vyrábějí v doplňkových šířkách 600 a 826 mm způsobem podélného řezu označení vychází ze systému: Předpjatý Panel Spiroll, v mm počet horních lan + počet dolních lan (index x = lano průměru 9,3mm, bez indexu = lano průměru 12,5 mm) m panelu vztažená na šířku 1,2 m (normové hodnoty), vlastní tíha panelu se do něj nezapočítává Hodnoty byly stanoveny v souladu s ČSN a ČSN EN do 1,8 49,60 35,61 72,22 81,41 2,0 65,70 61,50 108,04 115,38 2,5 65,70 61,53 108,07 115,38 3,0 65,70 61,57 108,10 115,38 3,5 65,70 61,61 108,15 115,38 4,0 65,70 61,67 108,19 115,38 4,5 65,70 61,72 108,25 115,38 5,0 65,70 61,79 108,31 115,38 5,5 65,70 61,86 108,38 115,38 6,0 65,70 61,94 108,45 115,38 6,5 65,70 62,02 108,54 115,38 7,0 65,70 62,11 108,62 115,38 7,5 65,70 62,21 108,72 115,38 8,0 65,70 62,32 108,82 115,38 8,5 65,70 62,43 108,92 115,38 9,0 65,70 62,55 109,04 115,38 9,5 65,70 62,67 109,16 115,38 10,0 65,70 62,80 109,29 115,38 10,5 65,70 62,94 109,42 115,38 11,0 65,70 63,09 109,56 115,38 27

30 PPS beton C50/60 (B 60) m = 435 kg/1,2m vlastní tíha go = 3,79 kn/m 2 H = 265 mm Rw = 57 db Lnw = 78 db R = 0,22 m 2 K/ W minimální požární odolnost REI 60 objem zálivky podélných spar V = 8 l/m 28 Lmax = 12,0 m, minimální délka panelu Lmin = 1,0 m - konce panelů lze půdorysně řezat pod různými úhly, běžně se provádí v rozmezí 45 90, další možnosti konzultovat s m na únosnost, možnosti konzultovat vždy s m - panely se vyrábějí v doplňkových šířkách 374, 600, 826 a 1052 mm způsobem podélného řezu označení vychází ze systému: Předpjatý Panel Spiroll, v mm počet horních lan + počet dolních lan (index x = lano průměru 9,3mm, bez indexu = lano průměru 12,5 mm) m panelu vztažená na šířku 1,2 m (normové hodnoty), vlastní tíha panelu se do něj nezapočítává Hodnoty byly stanoveny v souladu s ČSN a ČSN EN do 1,8 51,60 51,55 87,38 101,19 2,0 83,20 89,04 134,94 148,75 2,5 83,20 89,08 134,98 148,79 3,0 83,20 89,14 135,04 148,85 3,5 83,20 89,20 135,10 148,91 4,0 83,20 89,28 135,17 148,98 4,5 83,20 89,36 135,25 149,06 5,0 83,20 89,46 135,34 149,15 5,5 83,20 89,56 135,44 149,25 6,0 83,20 89,68 135,55 149,36 6,5 83,20 89,80 135,67 149,48 7,0 83,20 89,94 135,80 149,61 7,5 83,20 90,08 135,94 149,75 8,0 83,20 90,24 136,09 149,90 8,5 83,20 90,40 136,25 150,06 9,0 83,20 90,58 136,42 150,23 9,5 83,20 90,76 136,59 150,40 10,0 83,20 90,96 136,78 150,59 10,5 83,20 91,16 136,98 150,79 11,0 83,20 91,38 137,18 150,99 11,5 83,20 91,60 137,40 151,21 12,0 83,20 91,83 137,62 151,43

31 PPS beton C50/60 (B 60) m = 435 kg/1,2m vlastní tíha go = 3,79 kn/m 2 H = 265 mm Rw = 57 db Lnw = 78 db R = 0,22 m 2 K/ W minimální požární odolnost REI 60 objem zálivky podélných spar V = 8 l/m Lmax = 12,5 m, minimální délka panelu Lmin = 1,0 m - konce panelů lze půdorysně řezat pod různými úhly, běžně se provádí v rozmezí 45 90, další možnosti konzultovat s m na únosnost, možnosti konzultovat vždy s m - panely se vyrábějí v doplňkových šířkách 600, 826 a 1052 mm způsobem podélného řezu označení vychází ze systému: Předpjatý Panel Spiroll, v mm počet horních lan + počet dolních lan (index x = lano průměru 9,3mm, bez indexu = lano průměru 12,5 mm) m panelu vztažená na šířku 1,2 m (normové hodnoty), vlastní tíha panelu se do něj nezapočítává Hodnoty byly stanoveny v souladu s ČSN a ČSN EN do 1,8 56,70 66,03 100,90 119,96 2,0 93,30 114,05 159,20 178,26 2,5 93,30 114,11 159,25 178,31 3,0 93,30 114,19 159,32 178,38 3,5 93,30 114,27 159,40 178,46 4,0 93,30 114,37 159,50 178,56 4,5 93,30 114,48 159,61 178,66 5,0 93,30 114,61 159,73 178,78 5,5 93,30 114,75 159,86 178,92 6,0 93,30 114,90 160,00 179,06 6,5 93,30 115,06 160,16 179,22 7,0 93,30 115,24 160,33 179,39 7,5 93,30 115,43 160,51 179,57 8,0 93,30 115,64 160,71 179,77 8,5 93,30 115,85 160,92 179,97 9,0 93,30 116,08 161,14 180,19 9,5 93,30 116,33 161,37 180,43 10,0 93,30 116,59 161,61 180,67 10,5 93,30 116,86 161,87 180,93 11,0 93,30 117,14 162,14 181,20 11,5 93,30 117,44 162,43 181,48 12,0 93,30 117,75 162,72 181,78 12,5 93,30 118,07 163,03 182,09 29

32 PPS beton C50/60 (B 60) m = 435 kg/1,2m vlastní tíha go = 3,79 kn/m 2 H = 265 mm Rw = 57 db Lnw = 78 db R = 0,22 m 2 K/ W minimální požární odolnost REI 60 objem zálivky podélných spar V = 8 l/m 30 Lmax = 13,5 m, minimální délka panelu Lmin = 1,0 m - konce panelů lze půdorysně řezat pod různými úhly, běžně se provádí v rozmezí 45 90, další možnosti konzultovat s m na únosnost, možnosti konzultovat vždy s m - panely se vyrábějí v doplňkových šířkách 600, 826 a 1052 mm způsobem podélného řezu označení vychází ze systému: Předpjatý Panel Spiroll, v mm počet horních lan + počet dolních lan (index x = lano průměru 9,3mm, bez indexu = lano průměru 12,5 mm) m panelu vztažená na šířku 1,2 m (normové hodnoty), vlastní tíha panelu se do něj nezapočítává Hodnoty byly stanoveny v souladu s ČSN a ČSN EN do 1,8 58,40 80,02 114,79 139,14 2,0 118,10 138,21 183,54 207,89 2,5 118,10 138,28 183,61 207,96 3,0 118,10 138,37 183,70 208,04 3,5 118,10 138,48 183,80 208,15 4,0 118,10 138,60 183,92 208,26 4,5 118,10 138,74 184,05 208,39 5,0 118,10 138,89 184,20 208,54 5,5 118,10 139,07 184,36 208,71 6,0 118,10 139,25 184,54 208,88 6,5 118,10 139,46 184,73 209,08 7,0 118,10 139,68 184,94 209,29 7,5 118,10 139,91 185,17 209,51 8,0 118,10 140,16 185,41 209,76 8,5 118,10 140,43 185,67 210,01 9,0 118,10 140,72 185,94 210,28 9,5 118,10 141,02 186,23 210,57 10,0 118,10 141,34 186,53 210,88 10,5 118,10 141,67 186,85 211,19 11,0 118,10 142,02 187,18 211,53 11,5 118,10 142,39 187,53 211,88 12,0 118,10 142,77 187,90 212,24 12,5 118,10 143,17 188,28 212,63 13,0 118,10 143,58 188,68 213,02 13,5 118,10 144,01 189,09 213,43
