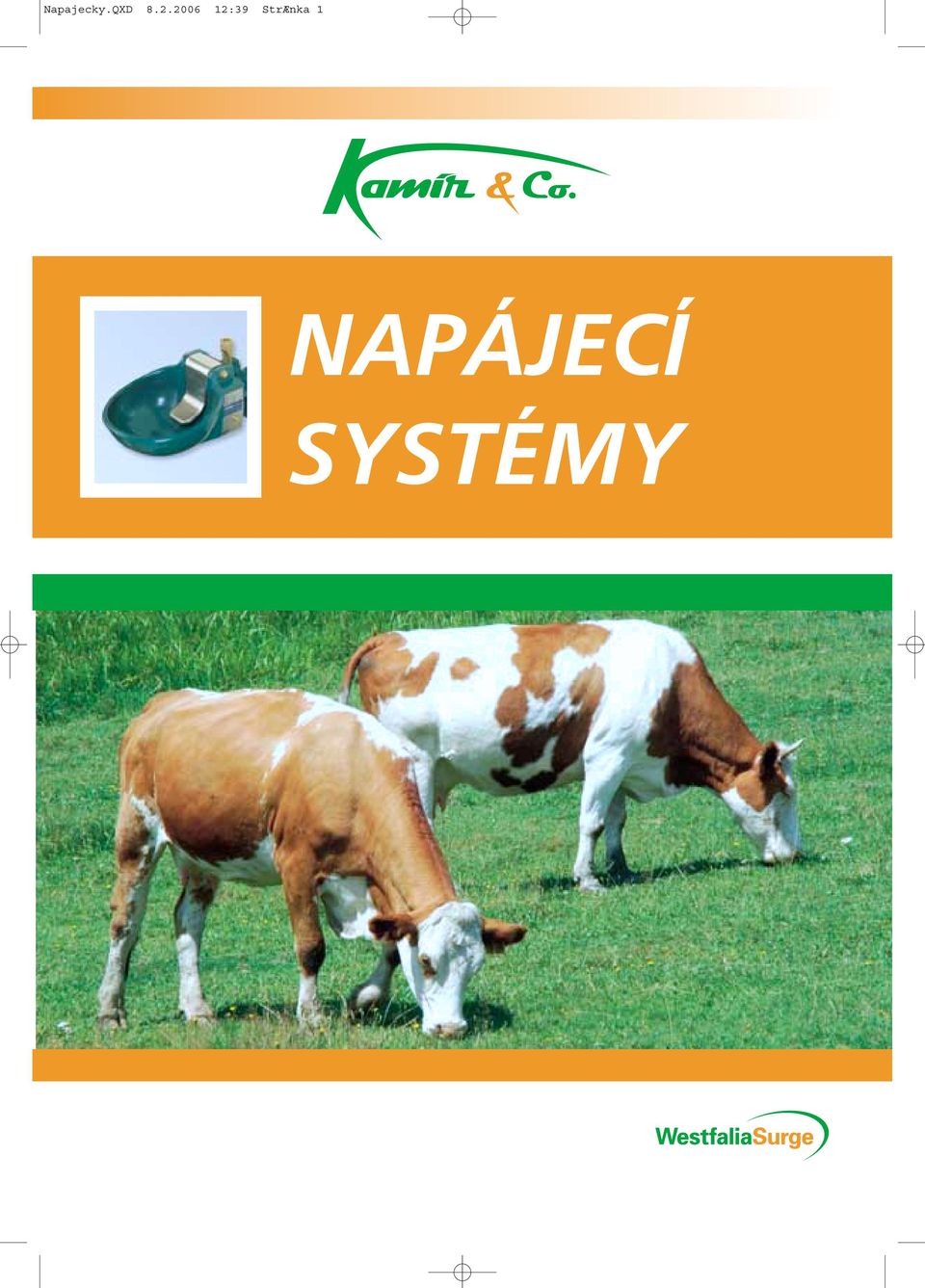

1 Napajecky.QXD :39 StrÆnka 1 NAPÁJECÍ SYSTÉMY

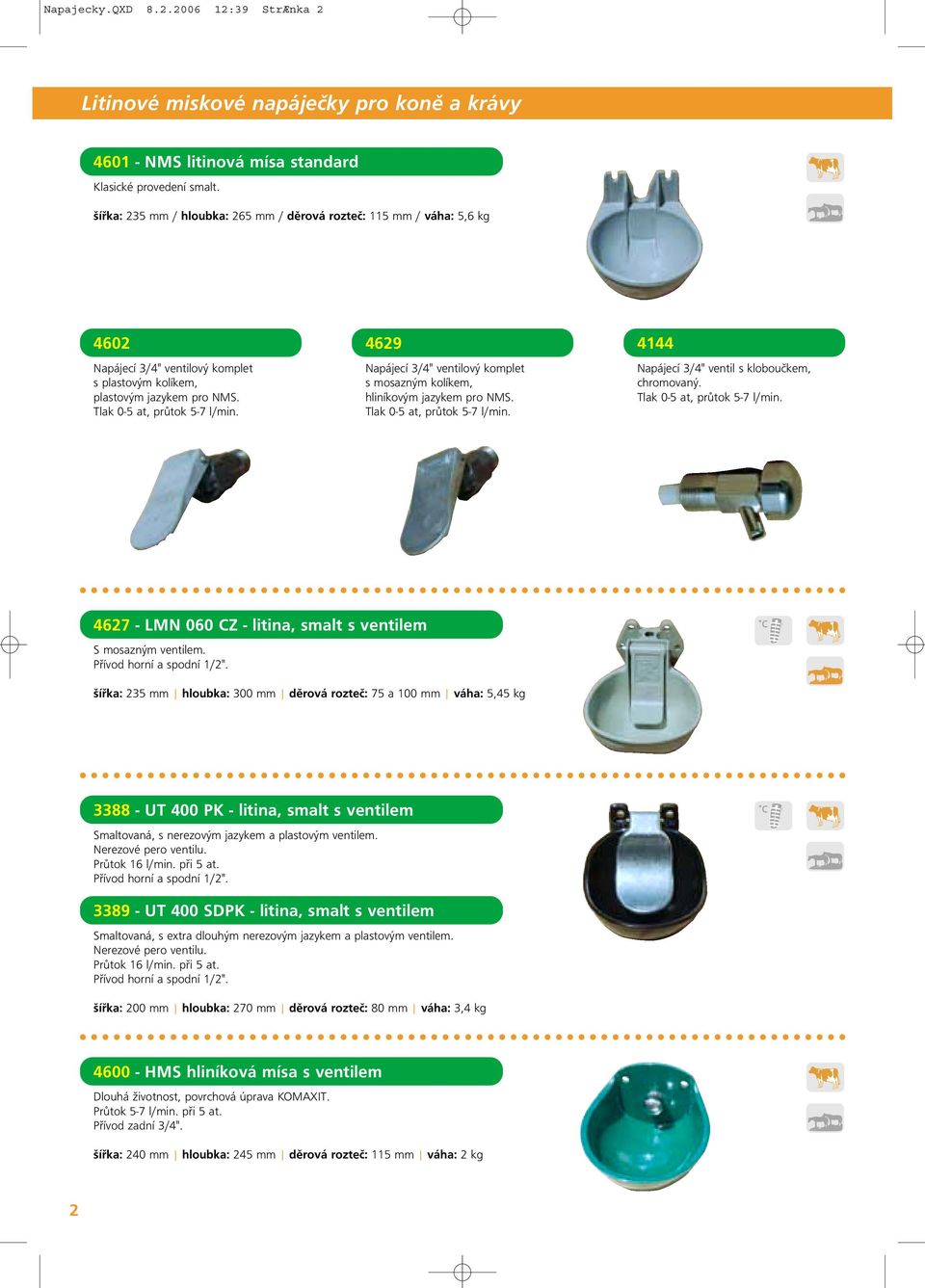

2 Napajecky.QXD :39 StrÆnka 2 Litinové miskové napáječky pro koně a krávy NMS litinová mísa standard Klasické provedení smalt. šířka: 235 mm / hloubka: 265 mm / děrová rozteč: 115 mm / váha: 5,6 kg 4602 Napájecí 3/4" ventilový komplet s plastovým kolíkem, plastovým jazykem pro NMS. Tlak 0-5 at, průtok 5-7 l/min Napájecí 3/4" ventilový komplet s mosazným kolíkem, hliníkovým jazykem pro NMS. Tlak 0-5 at, průtok 5-7 l/min Napájecí 3/4" ventil s kloboučkem, chromovaný. Tlak 0-5 at, průtok 5-7 l/min LMN 060 CZ - litina, smalt s ventilem S mosazným ventilem. Přívod horní a spodní 1/2". šířka: 235 mm hloubka: 300 mm děrová rozteč: 75 a 100 mm váha: 5,45 kg UT 400 PK - litina, smalt s ventilem Smaltovaná, s nerezovým jazykem a plastovým ventilem. Nerezové pero ventilu. Průtok 16 l/min. při 5 at. Přívod horní a spodní 1/2" UT 400 SDPK - litina, smalt s ventilem Smaltovaná, s extra dlouhým nerezovým jazykem a plastovým ventilem. Nerezové pero ventilu. Průtok 16 l/min. při 5 at. Přívod horní a spodní 1/2". šířka: 200 mm hloubka: 270 mm děrová rozteč: 80 mm váha: 3,4 kg HMS hliníková mísa s ventilem Dlouhá životnost, povrchová úprava KOMAXIT. Průtok 5-7 l/min. při 5 at. Přívod zadní 3/4". šířka: 240 mm hloubka: 245 mm děrová rozteč: 115 mm váha: 2 kg 2

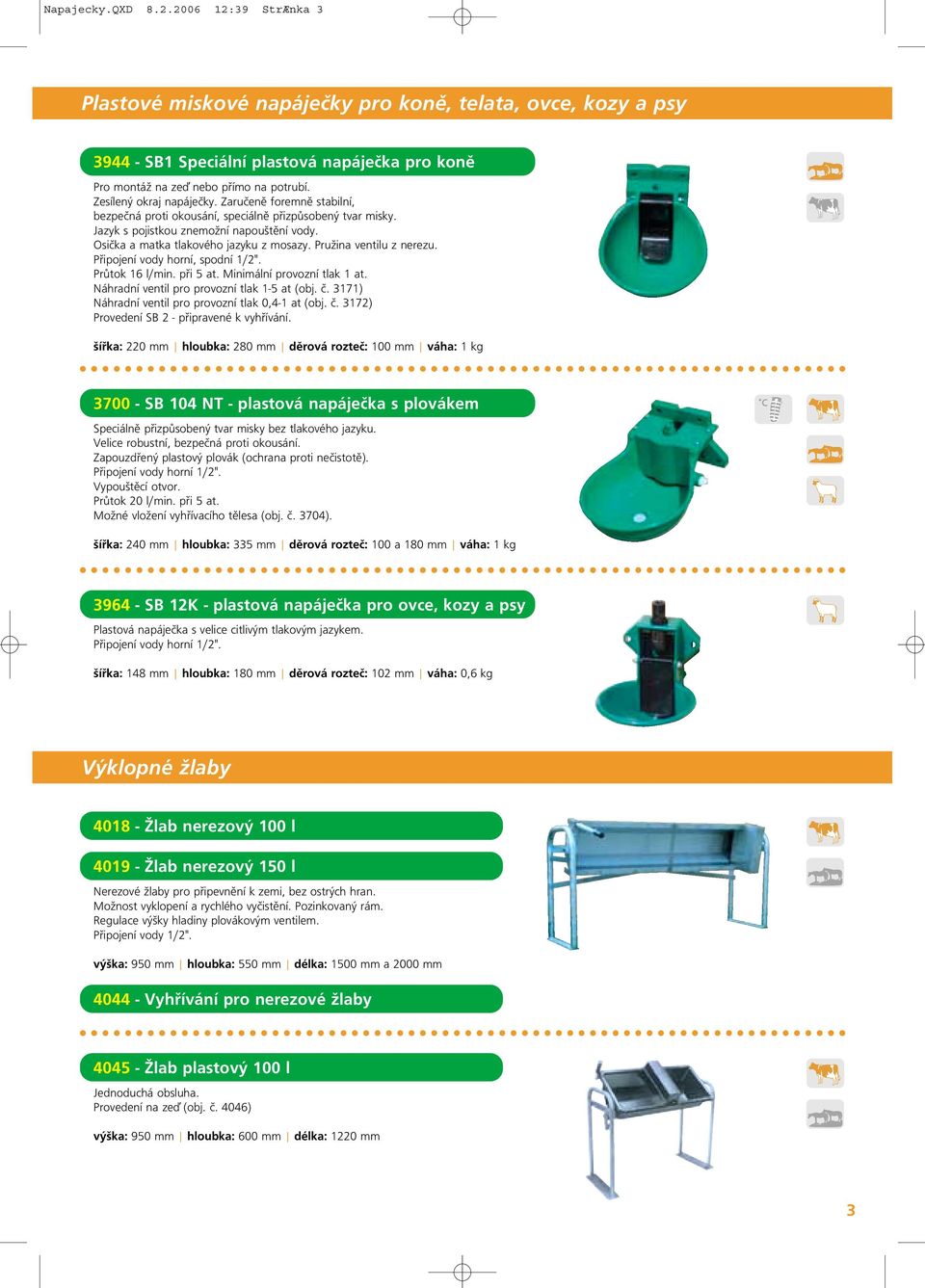

3 Napajecky.QXD :39 StrÆnka 3 Plastové miskové napáječky pro koně, telata, ovce, kozy a psy SB1 Speciální plastová napáječka pro koně Pro montáž na ze nebo přímo na potrubí. Zesílený okraj napáječky. Zaručeně foremně stabilní, bezpečná proti okousání, speciálně přizpůsobený tvar misky. Jazyk s pojistkou znemožní napouštění vody. Osička a matka tlakového jazyku z mosazy. Pružina ventilu z nerezu. Připojení vody horní, spodní 1/2". Průtok 16 l/min. při 5 at. Minimální provozní tlak 1 at. Náhradní ventil pro provozní tlak 1-5 at (obj. č. 3171) Náhradní ventil pro provozní tlak 0,4-1 at (obj. č. 3172) Provedení SB 2 - připravené k vyhřívání. šířka: 220 mm hloubka: 280 mm děrová rozteč: 100 mm váha: 1 kg SB 104 NT - plastová napáječka s plovákem Speciálně přizpůsobený tvar misky bez tlakového jazyku. Velice robustní, bezpečná proti okousání. Zapouzdřený plastový plovák (ochrana proti nečistotě). Připojení vody horní 1/2". Průtok 20 l/min. při 5 at. Možné vložení vyhřívacího tělesa (obj. č. 3704). šířka: 240 mm hloubka: 335 mm děrová rozteč: 100 a 180 mm váha: 1 kg SB 12K - plastová napáječka pro ovce, kozy a psy Plastová napáječka s velice citlivým tlakovým jazykem. Připojení vody horní 1/2". šířka: 148 mm hloubka: 180 mm děrová rozteč: 102 mm váha: 0,6 kg Výklopné žlaby Žlab nerezový 100 l Žlab nerezový 150 l Nerezové žlaby pro připevnění k zemi, bez ostrých hran. Možnost vyklopení a rychlého vyčistění. Pozinkovaný rám. Regulace výšky hladiny plovákovým ventilem. Připojení vody 1/2". výška: 950 mm hloubka: 550 mm délka: 1500 mm a 2000 mm Vyhřívání pro nerezové žlaby Žlab plastový 100 l Jednoduchá obsluha. Provedení na ze (obj. č. 4046) výška: 950 mm hloubka: 600 mm délka: 1220 mm 3

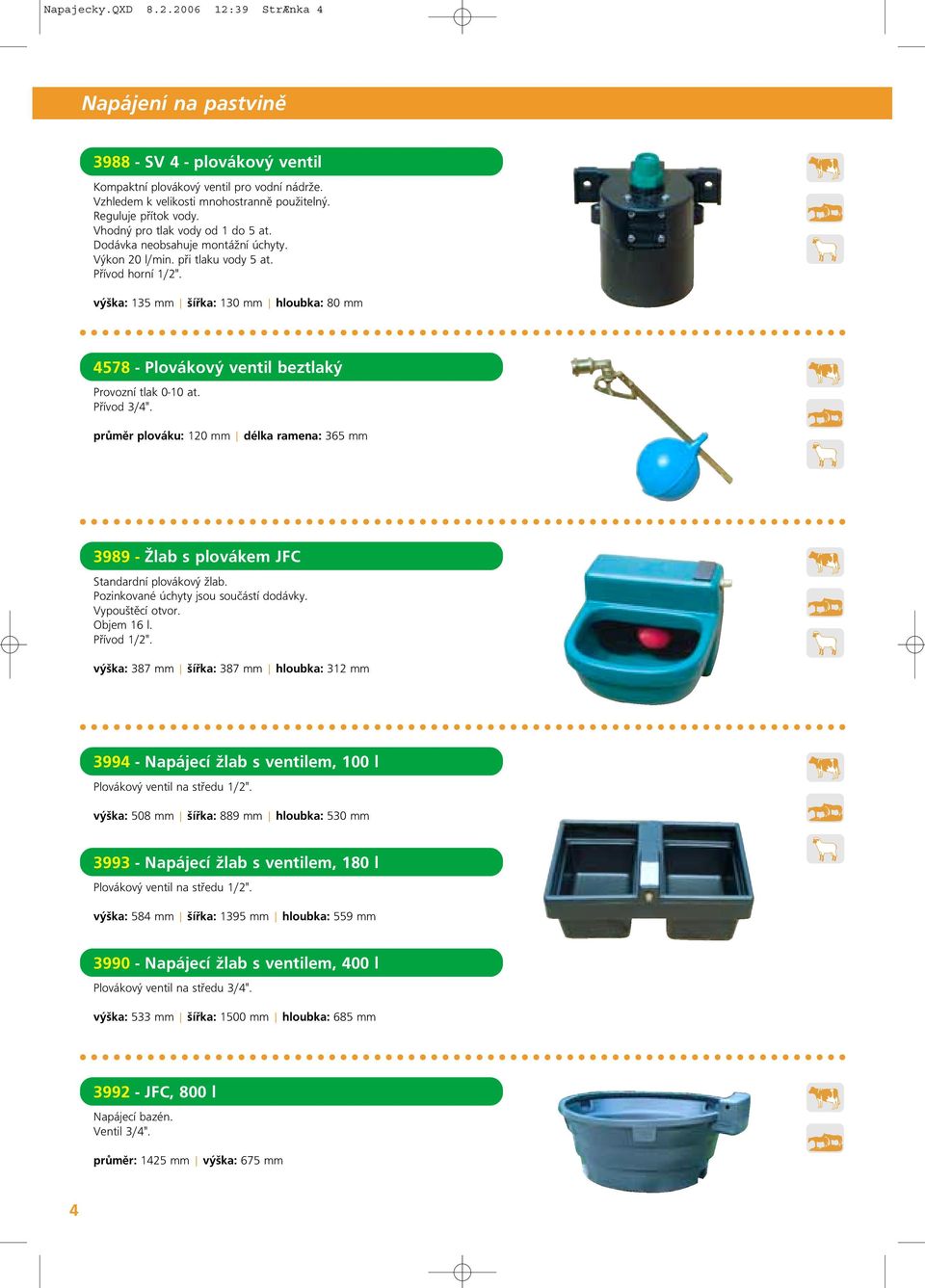

4 Napajecky.QXD :39 StrÆnka 4 Napájení na pastvině SV 4 - plovákový ventil Kompaktní plovákový ventil pro vodní nádrže. Vzhledem k velikosti mnohostranně použitelný. Reguluje přítok vody. Vhodný pro tlak vody od 1 do 5 at. Dodávka neobsahuje montážní úchyty. Výkon 20 l/min. při tlaku vody 5 at. Přívod horní 1/2". výška: 135 mm šířka: 130 mm hloubka: 80 mm Plovákový ventil beztlaký Provozní tlak 0-10 at. Přívod 3/4". průměr plováku: 120 mm délka ramena: 365 mm Žlab s plovákem JFC Standardní plovákový žlab. Pozinkované úchyty jsou součástí dodávky. Objem 16 l. Přívod 1/2". výška: 387 mm šířka: 387 mm hloubka: 312 mm Napájecí žlab s ventilem, 100 l Plovákový ventil na středu 1/2". výška: 508 mm šířka: 889 mm hloubka: 530 mm Napájecí žlab s ventilem, 180 l Plovákový ventil na středu 1/2". výška: 584 mm šířka: 1395 mm hloubka: 559 mm Napájecí žlab s ventilem, 400 l Plovákový ventil na středu 3/4". výška: 533 mm šířka: 1500 mm hloubka: 685 mm JFC, 800 l Napájecí bazén. Ventil 3/4". průměr: 1425 mm výška: 675 mm 4

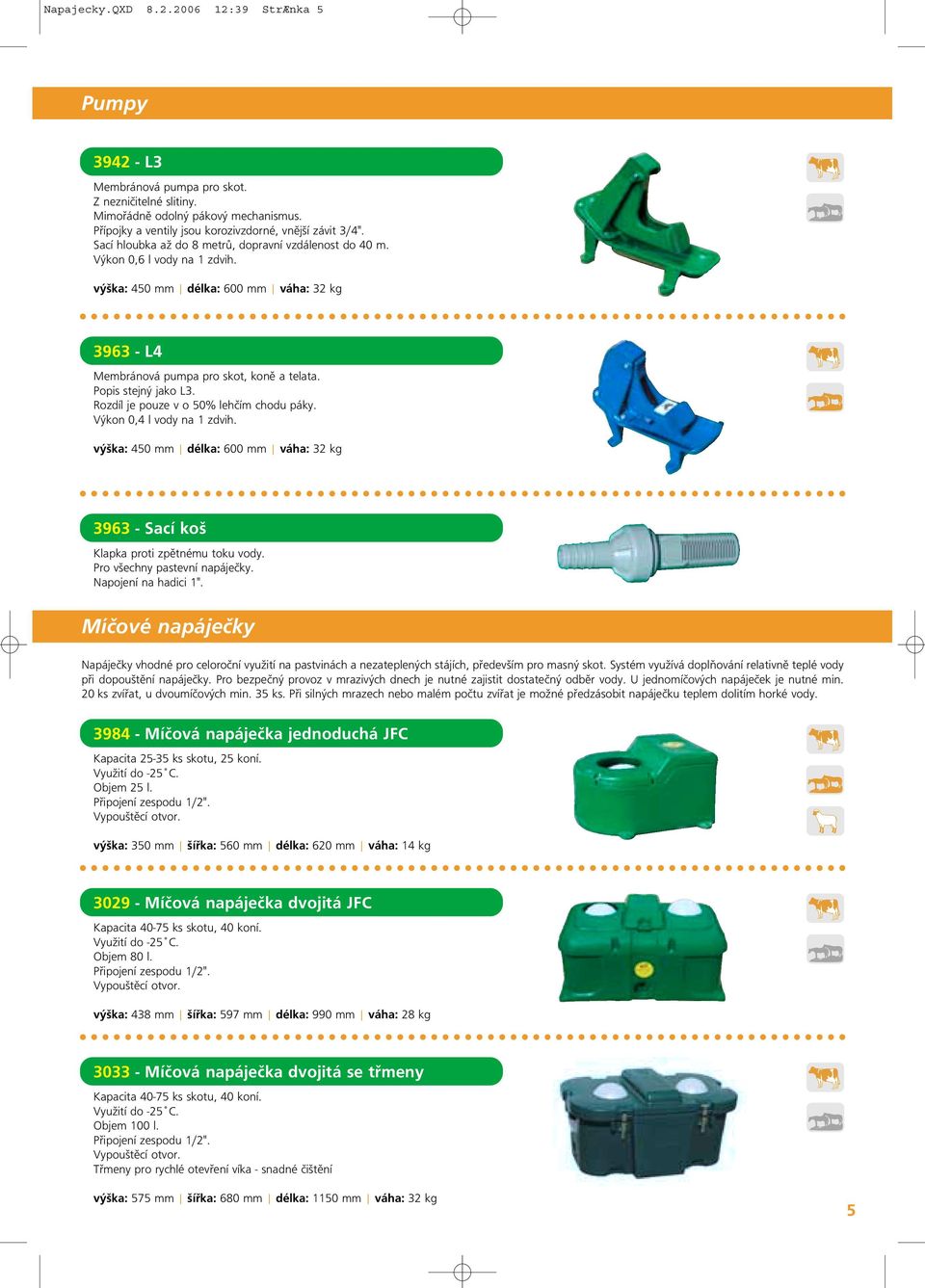

5 Napajecky.QXD :39 StrÆnka 5 Pumpy L3 Membránová pumpa pro skot. Z nezničitelné slitiny. Mimořádně odolný pákový mechanismus. Přípojky a ventily jsou korozivzdorné, vnější závit 3/4". Sací hloubka až do 8 metrů, dopravní vzdálenost do 40 m. Výkon 0,6 l vody na 1 zdvih. výška: 450 mm délka: 600 mm váha: 32 kg L4 Membránová pumpa pro skot, koně a telata. Popis stejný jako L3. Rozdíl je pouze v o 50% lehčím chodu páky. Výkon 0,4 l vody na 1 zdvih. výška: 450 mm délka: 600 mm váha: 32 kg Sací koš Klapka proti zpětnému toku vody. Pro všechny pastevní napáječky. Napojení na hadici 1". Míčové napáječky Napáječky vhodné pro celoroční využití na pastvinách a nezateplených stájích, především pro masný skot. Systém využívá doplňování relativně teplé vody při dopouštění napáječky. Pro bezpečný provoz v mrazivých dnech je nutné zajistit dostatečný odběr vody. U jednomíčových napáječek je nutné min. 20 ks zvířat, u dvoumíčových min. 35 ks. Při silných mrazech nebo malém počtu zvířat je možné předzásobit napáječku teplem dolitím horké vody Míčová napáječka jednoduchá JFC Kapacita ks skotu, 25 koní. Využití do -25 C. Objem 25 l. Připojení zespodu 1/2". výška: 350 mm šířka: 560 mm délka: 620 mm váha: 14 kg Míčová napáječka dvojitá JFC Kapacita ks skotu, 40 koní. Využití do -25 C. Objem 80 l. Připojení zespodu 1/2". výška: 438 mm šířka: 597 mm délka: 990 mm váha: 28 kg Míčová napáječka dvojitá se třmeny Kapacita ks skotu, 40 koní. Využití do -25 C. Objem 100 l. Připojení zespodu 1/2". Třmeny pro rychlé otevření víka - snadné čištění výška: 575 mm šířka: 680 mm délka: 1150 mm váha: 32 kg 5

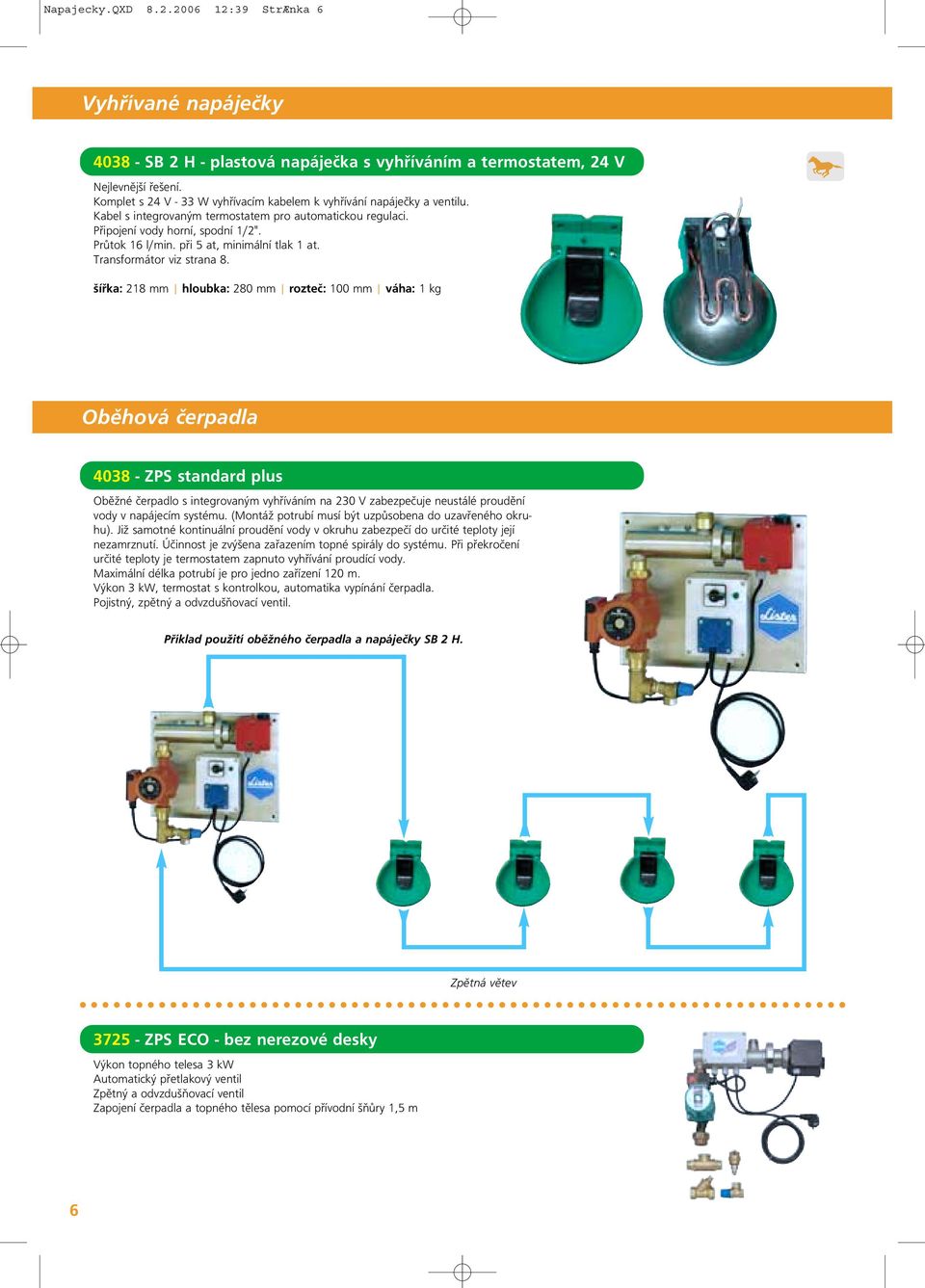

6 Napajecky.QXD :39 StrÆnka 6 Vyhřívané napáječky SB 2 H - plastová napáječka s vyhříváním a termostatem, 24 V Nejlevnější řešení. Komplet s 24 V - 33 W vyhřívacím kabelem k vyhřívání napáječky a ventilu. Kabel s integrovaným termostatem pro automatickou regulaci. Připojení vody horní, spodní 1/2". Průtok 16 l/min. při 5 at, minimální tlak 1 at. Transformátor viz strana 8. šířka: 218 mm hloubka: 280 mm rozteč: 100 mm váha: 1 kg Oběhová čerpadla ZPS standard plus Oběžné čerpadlo s integrovaným vyhříváním na 230 V zabezpečuje neustálé proudění vody v napájecím systému. (Montáž potrubí musí být uzpůsobena do uzavřeného okruhu). Již samotné kontinuální proudění vody v okruhu zabezpečí do určité teploty její nezamrznutí. Účinnost je zvýšena zařazením topné spirály do systému. Při překročení určité teploty je termostatem zapnuto vyhřívání proudící vody. Maximální délka potrubí je pro jedno zařízení 120 m. Výkon 3 kw, termostat s kontrolkou, automatika vypínání čerpadla. Pojistný, zpětný a odvzdušňovací ventil. Příklad použití oběžného čerpadla a napáječky SB 2 H. Zpětná větev ZPS ECO - bez nerezové desky Výkon topného telesa 3 kw Automatický přetlakový ventil Zpětný a odvzdušňovací ventil Zapojení čerpadla a topného tělesa pomocí přívodní šňůry 1,5 m 6

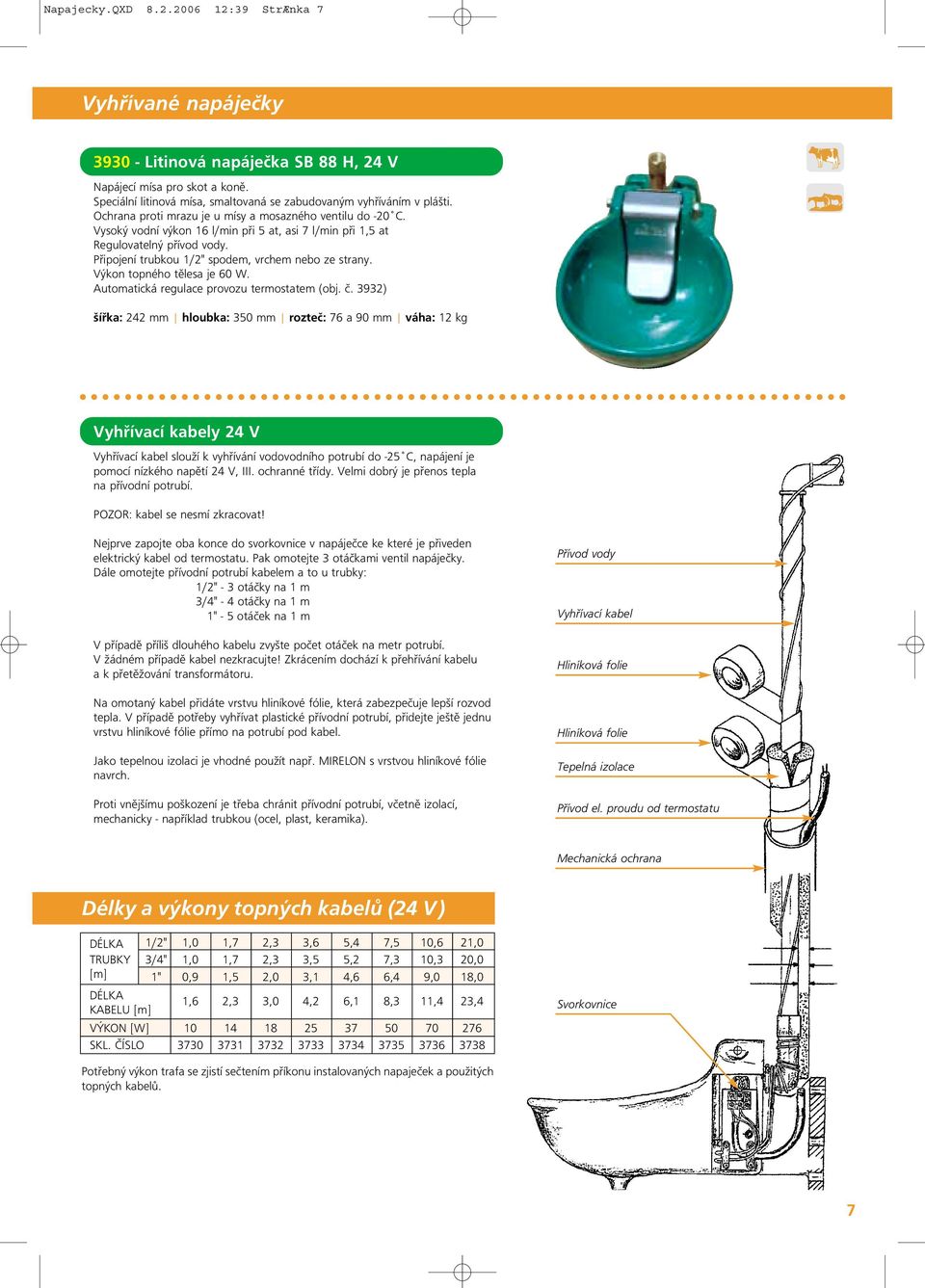

7 Napajecky.QXD :39 StrÆnka 7 Vyhřívané napáječky Litinová napáječka SB 88 H, 24 V Napájecí mísa pro skot a koně. Speciální litinová mísa, smaltovaná se zabudovaným vyhříváním v plášti. Ochrana proti mrazu je u mísy a mosazného ventilu do -20 C. Vysoký vodní výkon 16 l/min při 5 at, asi 7 l/min při 1,5 at Regulovatelný přívod vody. Připojení trubkou 1/2" spodem, vrchem nebo ze strany. Výkon topného tělesa je 60 W. Automatická regulace provozu termostatem (obj. č. 3932) šířka: 242 mm hloubka: 350 mm rozteč: 76 a 90 mm váha: 12 kg Vyhřívací kabely 24 V Vyhřívací kabel slouží k vyhřívání vodovodního potrubí do -25 C, napájení je pomocí nízkého napětí 24 V, III. ochranné třídy. Velmi dobrý je přenos tepla na přívodní potrubí. POZOR: kabel se nesmí zkracovat! Nejprve zapojte oba konce do svorkovnice v napáječce ke které je přiveden elektrický kabel od termostatu. Pak omotejte 3 otáčkami ventil napáječky. Dále omotejte přívodní potrubí kabelem a to u trubky: 1/2" - 3 otáčky na 1 m 3/4" - 4 otáčky na 1 m 1" - 5 otáček na 1 m V případě příliš dlouhého kabelu zvyšte počet otáček na metr potrubí. V žádném případě kabel nezkracujte! Zkrácením dochází k přehřívání kabelu a k přetěžování transformátoru. Na omotaný kabel přidáte vrstvu hliníkové fólie, která zabezpečuje lepší rozvod tepla. V případě potřeby vyhřívat plastické přívodní potrubí, přidejte ještě jednu vrstvu hliníkové fólie přímo na potrubí pod kabel. Jako tepelnou izolaci je vhodné použít např. MIRELON s vrstvou hliníkové fólie navrch. Proti vnějšímu poškození je třeba chránit přívodní potrubí, včetně izolací, mechanicky - například trubkou (ocel, plast, keramika). Přívod vody Vyhřívací kabel Hliníková folie Hliníková folie Tepelná izolace Přívod el. proudu od termostatu Mechanická ochrana Délky a výkony topných kabelů (24 V) DÉLKA 1/2" 1,0 1,7 2,3 3,6 5,4 7,5 10,6 21,0 TRUBKY 3/4" 1,0 1,7 2,3 3,5 5,2 7,3 10,3 20,0 [m] 1" 0,9 1,5 2,0 3,1 4,6 6,4 9,0 18,0 DÉLKA KABELU [m] 1,6 2,3 3,0 4,2 6,1 8,3 11,4 23,4 VÝKON [W] SKL. ČÍSLO Svorkovnice Potřebný výkon trafa se zjistí sečtením příkonu instalovaných napaječek a použitých topných kabelů. 7

8 Napajecky.QXD :39 StrÆnka 8 Topná tělesa 24 V, transformátory a termostaty Těleso se vkládá do napáječky a přívodního potrubí. U těles 60 a 100 cm je 90% výkonu instalováno na začátku tělesa. Tím je dosaženo dostatečné ochrany ventilu, zbytek výkonu slouží pro vyhřívání přívodního potrubí. Těleso nezajistí dokonalé vyhřátí samotné mísy Topné těleso HS 24/10 pro litinové napáječky Topné těleso HS 24/10 pro plastové napáječky Topné těleso HS 24/ Topné těleso HS 24/100 K zabudování do napáječek LMN 060 SB 104 NT a UT 400. Proti zamrznutí napáječky a ventilu. Podle provedení i jako ochrana pro svislý přívod vody. Výkon tělesa 60 W. Napáječky připravené k vyhřívání topným tělesem LMN UT SB 104 NT Transformátor W Transformátor W Napětí 230 V / 24 V. Používá se ke všem typům napájecích systémů. Provední do vlhkého prostředí Termostat pro HS 24 /10, 60, 100 Používá se pro automatické zapínání a vypínání topných těles LISTER. Zapíná při +1 C a vypíná při +5 C okolní teploty Termostat pro SB 88 H Používá se pro automatické zapínání a vypínání napáječek SB 88. Zapíná při +1 C a vypíná při +5 C okolní teploty. Technické změny vyhrazeny Dovoz a servis: KAMÍR a Co. spol. s r.o. Hronova Pacov Tel.: Fax: E mail: info@kamir.cz Váš dodavatel: 1/06
