1 SUEVIA Napájecí vyhřívaný žlab Model 6523 Montážní návod Objednací č.: Maximální tlak vody 5 bar Jiří Forst Radětínská 1157, Pelhřimov forst@dojicitechnika.cz tel

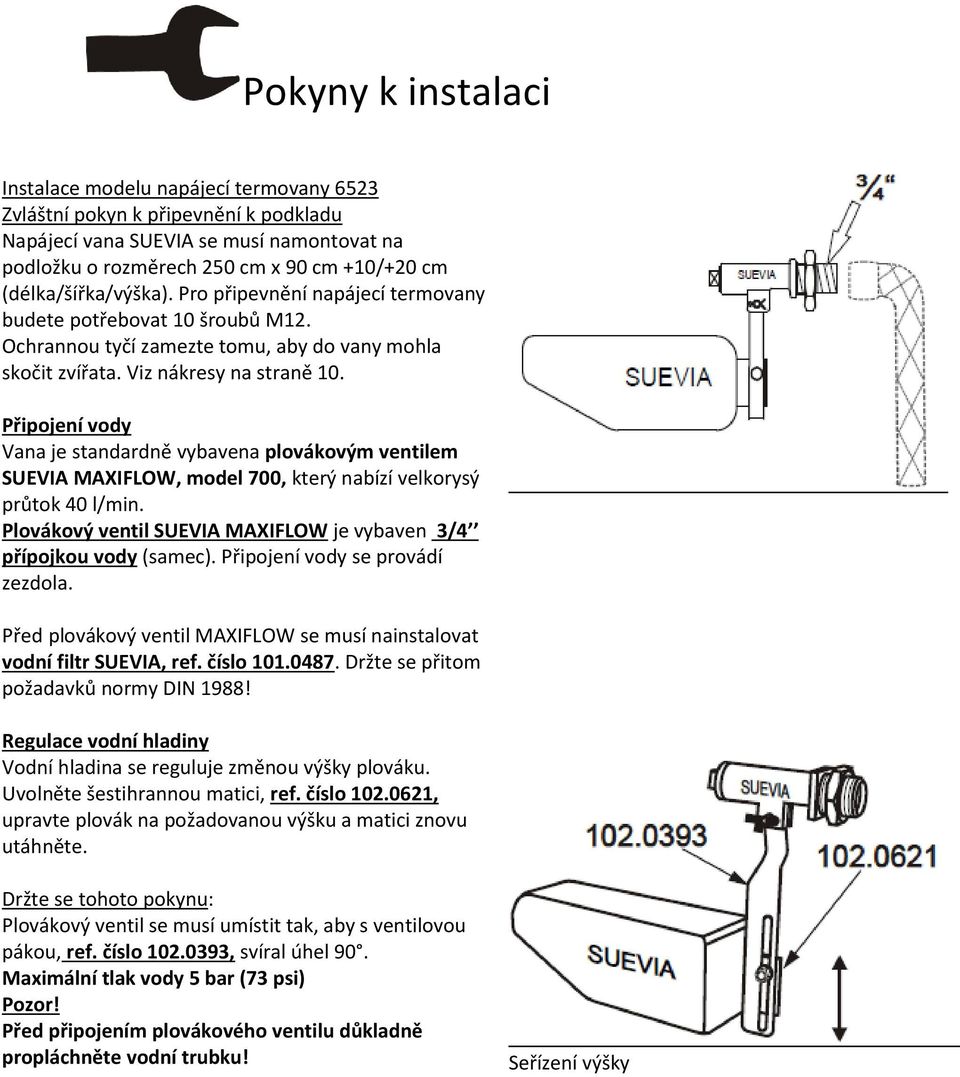

2 Pokyny k instalaci Instalace modelu napájecí termovany 6523 Zvláštní pokyn k připevnění k podkladu Napájecí vana SUEVIA se musí namontovat na podložku o rozměrech 250 cm x 90 cm +10/+20 cm (délka/šířka/výška). Pro připevnění napájecí termovany budete potřebovat 10 šroubů M12. Ochrannou tyčí zamezte tomu, aby do vany mohla skočit zvířata. Viz nákresy na straně 10. Připojení vody Vana je standardně vybavena plovákovým ventilem SUEVIA MAXIFLOW, model 700, který nabízí velkorysý průtok 40 l/min. Plovákový ventil SUEVIA MAXIFLOW je vybaven 3/4 přípojkou vody (samec). Připojení vody se provádí zezdola. Před plovákový ventil MAXIFLOW se musí nainstalovat vodní filtr SUEVIA, ref. číslo Držte se přitom požadavků normy DIN 1988! Regulace vodní hladiny Vodní hladina se reguluje změnou výšky plováku. Uvolněte šestihrannou matici, ref. číslo , upravte plovák na požadovanou výšku a matici znovu utáhněte. Držte se tohoto pokynu: Plovákový ventil se musí umístit tak, aby s ventilovou pákou, ref. číslo , svíral úhel 90. Maximální tlak vody 5 bar (73 psi) Pozor! Před připojením plovákového ventilu důkladně propláchněte vodní trubku! Seřízení výšky

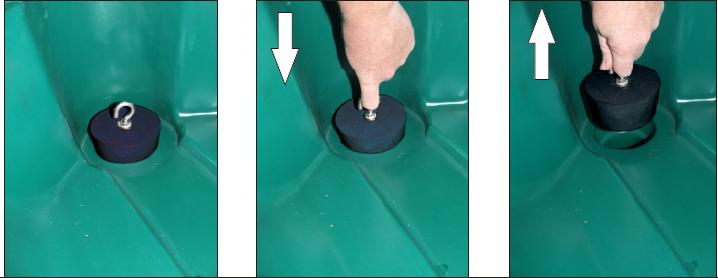

3 Pohled seshora Rozměry v cm anglicky Water connection Basement Drainage Hole Tube DN 125 to be provided on site česky Přípojka vody Podložka Odvodňovací otvor Trubka DN 125 v místě instalace anglicky česky Water connection Přípojka vody Basement +10/+20 Podložka +10/+20 Mod.6523 Mod Drainage Hole Odvodňovací otvor Ke spolehlivému odvodu vody směrem dolů lze v místě instalace k odvodňovacímu otvoru připojit odvodňovací trubku DN 125 Odstranění odvodňovací zátky

4 Samotná vana je stejně jako kryt plovákového ventilu zcela izolována. Vynikající izolace poskytuje protimrazovou ochranu v zimě, čerstvou vodu v létě a navíc ještě zlepšuje stabilitu napájecí vany. Při použití vany v mimořádně chladných oblastech, které vyžadují dodatečnou protimrazovou ochranu, lze navíc nainstalovat topný článek SUEVIA, model 6069 (24 V, 180 W). Topný článek SUEVIA, model 6069, pro přímou instalaci do vany Ref. č V, 180W (viz návod k montáži, model 6069). K napájení použijte transformátor 230/24 V (ref. č , 200 W, ref. č , 400 W). K automatickému zapínání a vypínání transformátoru lze použít dodatečně nainstalovaný termostat (ref. č ). K zajištění ochrany přívodní trubky před mrazem se musí použít topný kabel 24 V, 20 W, 2 m (ref. č ), nebo 24 V, 30 W, 3 m (ref. č ). Topný kabel se musí obalit kolem trubky a připojit k topnému článku napájecí vany vedle napájecího kabelu vedoucího z transformátoru. Jestliže budete tento topný kabel instalovat na umělohmotné trubky, zkontrolujte, zda je taková vodovodní trubka vhodná pro teplou a studenou vodu. Pro lepší distribuci tepla se musí vodovodní trubka nejprve obalit hliníkovou lepicí páskou (ref. č ). Volitelné příslušenství: Při instalaci dalších (max. dvou) nízkotlakých nebo vysokotlakých plovoucích ventilů lze současně používat více zdrojů vody"! Můžete tak, například, dodatečně využít teplou vodu ze systému chlazení mléka, nebo vodu ze svého vlastního zdroje! Jestliže nainstalujete vedle sebe 2 nebo maximálně 3 plovoucí ventily (nízkotlaké a vysokotlaké plovoucí ventily), lze nastavením výšky plovoucích ventilů vytvořit systém automatického přepínání, resp. připojování různých zdrojů vody.

5 Např. voda z vlastního zdroje Např. voda přicházející ze systému chlazení mléka ( ). Možnost připojení k okruhu vody Rozměry Rozměry v cm Nad vanu namontujte ochrannou tyč (připravenou v místě provozu), která zabrání tomu, aby do vany skákala zvířata!

6

7 Příslušenství Nízkotlaký ventil

8 Objednejte si zdarma informační prospekty! SUEVIA HAIGES GmbH Spezial Fabrik für Tränkebecken Max-Eyth-Str. 1 D Kirchheim/N info@suevia.com Tel: Fax:
