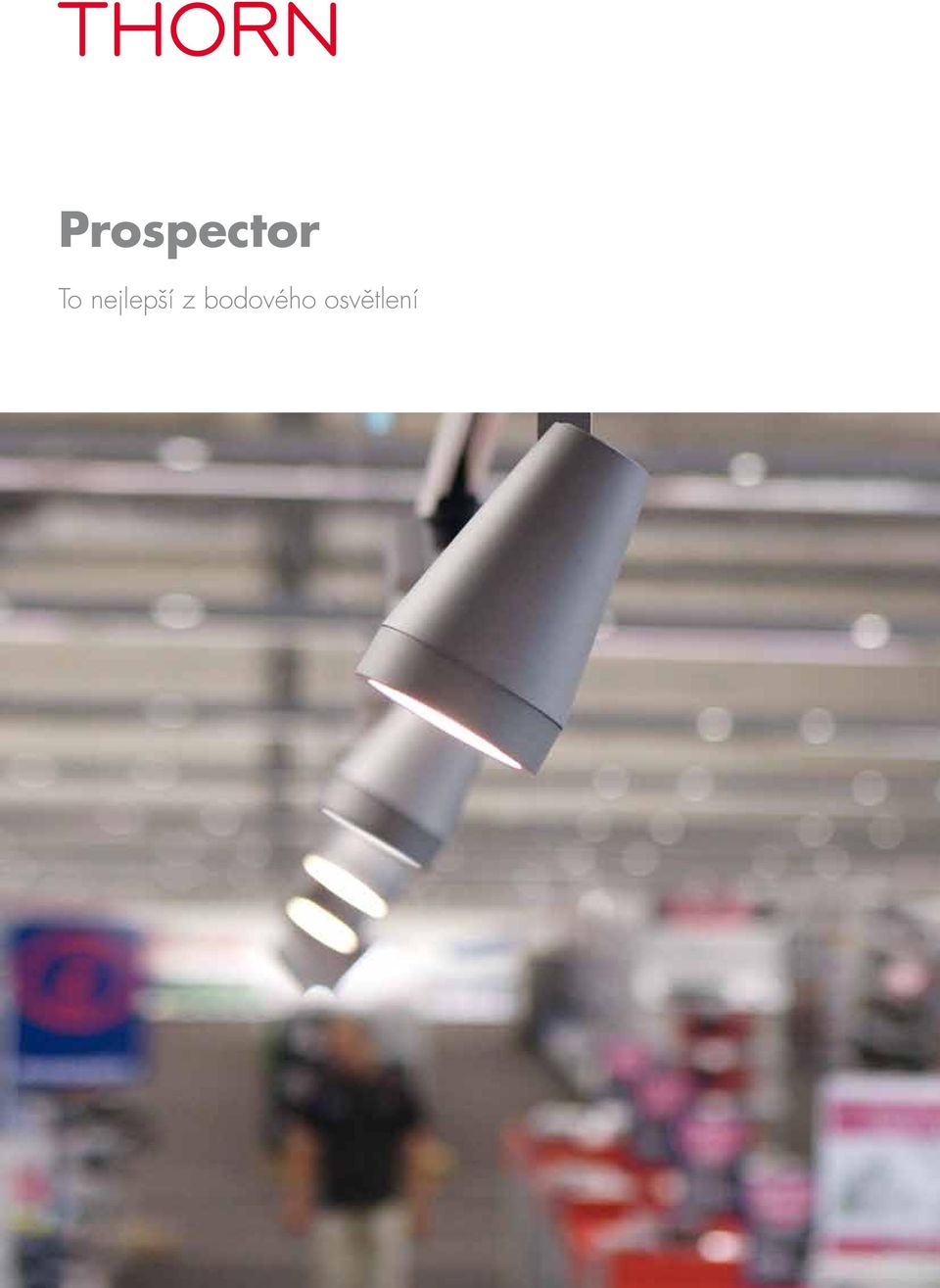

1 Prospector To nejlepší z bodového osvětlení

2 Hledáte atraktivní, variabilní a hospodárné lištové bodové osvětlení uzpůsobené pro téměř jakoukoli aplikaci, kde je třeba bodových svítidel? Odpovědí může být právě svítidlo Prospector! Jedním z důvodů je jeho inspirující vzhled a moderní design v bílé nebo stříbrošedé barvě. Ale důležitějším důvodem je spíše způsob, jakým spojuje nejnovější technologie LED a halogenidové osvětlení k získání pozornosti zákazníka. S výběrem výkonů (od 12W do 70W) a 3 variantami světelné distribuce jsou bodová svítidla Prospector stejně dobře schopná, buď přesně vymezit jednotlivé výstavní exponáty nebo osvětlit velké plochy. Rozsáhlý sortiment příslušenství ke zdokonalení výkonu. Toto vše pomáhá prodejnám a výstavním expozicím předvést zboží přesně v tom správném světle. Prospector HIT Mnohostranné využití Svítidla ve dvou velikostech malá (S) a střední (M) k dispozici ve stříbrošedé a bílé barvě Rozsáhlý výběr výkonů halogenidových zdrojů (20W, 35W a 70W) usnadňuje výběr správného modelu pro danou aplikaci Tři různé typy vyzařování 14 bodovka, 22 světlomet a 34 široký světlomet všechny jsou k dispozici se vzájemně zaměnitelnými reflektory. Distribuci lze proto snadno upravit výměnou reflektoru (reflektory pro změnu vyzařování jsou k dispozici jako příslušenství) Přední kroužek a reflektor jsou vybaveny otočným pojistným spojem k usnadnění instalace Integrovaný kloubový spoj umožňuje nastavení ve dvou osách: horizontální otáčení o 365 a naklopení o 90, zajištění se provádí Allenovým šroubem (imbus) K dispozici je rozmanité příslušenství: filtry, clony, klapky a mřížky proti oslnění. Speciální potravinové a barevné filtry na vyžádání Kompaktní, nerušivý design Výrazný kuželový tvar Vizuální dojem zlepšuje začlenění adaptéru lišty a elektronického předřadníku do tělesa, které zůstává paralelní k liště bez ohledu na polohu světlometu. To vytváří na stropě čistou linii. Přesná optika Spojení světelného zdroje s optikou reflektoru vytváří extrémně rovnoměrný paprsek s úhlednou, měkkou hranou bez rýhování. Napomáhá snížení oslnění Pružnost plánování Navrženo pro použití s univerzálním adaptérem pro 3-fázové lišty Thorn SuperTrack, který je kompatibilní s většinou běžných typů 3-fázových proudových lišt, čímž je vhodné i pro renovace. Snadná údržba Rutinní údržbu, např. výměnu světelných zdrojů, lze provádět snadno po demontáži sestavy předního kroužku s reflektorem z bodovky Energetická a tepelná účinnost Optika navržená pro vysoce účinné halogenidové výbojky s keramickým hořákem a elektronický předřadník snižují provozní náklady a současně zvyšují výkon Prospector HIT

3 Výkon, účinnost a pohodlí (P.E.C.) pro lépe osvětlené prostředí Prospector ztělesňuje dynamický P.E.C. program společnosti Thorn, který je zárukou vynikajících výsledků Program vychází ze zásady, že výkon, účinnost a pohodlí určují celkovou výkonnost osvětlení, jeho dopad na uživatele i jeho vliv na životní prostředí. Pro výstavní a zvýzazňující osvětlení je potřeba si povšimnout několika skutečností. Lidské oko je schopné vnímat své okolí v rámci široké škály osvětlení přibližně při téměř stejných úrovních pohodlí a výkonu. K poskytnutí zvýrazňujícího osvětlení je potřeba nejméně 1½ 2 krát více jasu než je v okolních místech. Proto zvýrazňující osvětlení znamená poskytování stejného osvětlení, nicméně účinným způsobem. U průměrné úrovně osvětlení 1000lx budete potřebovat nejméně lx ke zvýraznění detailů, modelů nebo zvláštních nabídek. ná úroveň intenzity osvětlení ve výši 500lx nabízí podobné pohodlí a výkon pro vizuální vjem a můžete také ušetřit 50% elektrické energie potřebné pro osvětlení v porovnání s průměrnými úrovněmi 1000lx. Jakmile se zdůrazňující osvětlení nasměruje na patřičné místo bez dalšího vyzařování světla do okolí, zvýraznění se stává účinnějším a přitom respektuje pozadí. To nabízí další možnosti při návrhu atraktivních scén udržitelným způsobem. Svítidlo Prospector je univerzálně použitelné v rámci současných instalací osvětlení i na koncepce které se teprve navrhují. Prospector dodává správné světlo na správné místo a v pravý čas. Výkon: Poskytuje maximální vizuální efekt Dostupný rozsáhlý výběr výkonů světelných zdrojů a úhlů vyzařování zaručuje větší pružnost při vytváření světelných efektů. Zajišťuje správné vyobrazení obrysů, struktury a barev a optimalizaci modelace předmětů Konstrukce vysoce kvalitního reflektoru zajišťuje dobrou viditelnost Účinnost: Úspora energie a nákladů, nižší emise CO 2 a méně odpadu, to je osvětlení, které lze efektivně instalovat, provozovat a udržovat. Použití vysoce účinných světelných zdrojů snižuje nároky na energii a šetří náklady na ni vynaložené Možnost instalace více osvětlovacích bodů osvětlení v rámci jedné 3-fázové lišty usnadňuje montáž, údržbu a umožňuje provedení servisu více svítidel současně Upevnění s integrovaným kloubem usnadňuje údržbu a čištění. U halogenidových verzí také při výměně světelných zdrojů Vysocce kvalitní přesná optika podporuje vysokou účinnost svítidla a redukuje nežádoucí vyzařování do okolí nasvícených předmětů. Zdokonalené poměry osvětlení stěn a stropů výstavních prostor umožňují snížení celkových úrovní osvětlení, čím se šetří energie bez snížení ztráty výkonu Pohodlí: Uživatelé se cítí pohodlně a spokojeně Promyšlený, hladký design napomáhá zamezit vzniku vizuálního rozptylu a upoutává pozornost na osvětlovaný předmět Možnost výběru instalace do lišty nebo zavěšením. Díky rozsáhlé škále zdrojů, zahrnující i LED diody pomáhá projektantům vytvářet variabilní kompozice osvětlení. Například proudová lišta ukazuje směr, ať je to záměrem nebo ne. Může vyzdvihnou délku nebo šířku místnosti, zatímco řada zavěšených bodových svítidel má pozitivní efekt při orientaci a chůzi, lépe vede oko a krok.

4 Prospector LED Reflektor bodovky se zrcadlovými ploškami, světelný zdroj LED Cree 12W a inovační technologie True White, nabízí patentovaný způsob poskytování teplého bílého světla s vynikajícím podáním barev a vysokou účinností. Poskytuje světlo o teplotě chromatičnosti 2700K s indexem podání barev (Ra) > 90. S těmito atributy bodovka LED dosahuje úroveň osvětlení a kvalitu 35W halogenového reflektoru na 12V a to jen při třetinové spotřebě energie! Úhel 2 x 9,5 poskytuje přesné, stejnoměrné, zvýrazňující osvětlení pro maloobchodní a výstavní aplikace Dlouhou životnost ( hodin při zachování světelného toku 70%) zaručuje chlazení tepelnou jímkou, při kterém se teplo vytvářené světelným zdrojem LED odvádí z tělesa přes integrovaná chladicí žebra. Konstrukce tepelné jímky přitom zachovává velikost tělesa stejně kompaktní jako u tradičních bodových svítidel Použití svítidla Prospector LED je velmi flexibilní. Možnosti montáže jsou dvě: přímo do 3-fázové lišty nebo zavěšením na drát. První možnost umožňuje otáčení o 365 a naklápění až o 90 se zajištěním Allenovým šroubem (imbus). LED transformátor je buď umístěn do adaptéru lišty nebo do stropní růžice Jelikož využívá zdroje LED, nevyzařuje ultrafialové ani infračervené paprsky, čímž snižuje obavy týkající se možné změny barvy a zhoršení stavu citlivých předmětů a materiálů. Světelný zdroj LED také neobsahuje rtuť ani olovo, díky čemuž je mnohem ekologičtější Nabíhá a vypíná se okamžitě Svítidlo Prospector LED kombinuje kladné atributy stávajících konstrukcí bodových svítidel, ale navíc má nové rysy, které nevykazuje žádny jiný světelný zdroj, čímž otevírá nové možnosti pro maloobchodní a výstavní aplikace

5 Vlastnosti výrobku Světelné zdroje Prospector malé (S) 20W, HIT-TC-CE (MT) halogenidová výbojka. Patice: PGJ5 Prospector střední (M) 35W, 70W HIT-TC-CE (MT) halogenidová výbojka. Patice: G8.5 Prospector LED 12W LED (2700K) Materiály/Povrchová úprava Těleso: lakovaný, tlakově litý hliník, bílá (RAL 9016) nebo stříbrošedá (blíží se RAL 9007) barva Reflektory: eloxovaný vysoce čistý hliník Stropní růžice: lakovaný polykarbonát, bílá (RAL 9016) nebo stříbrošedá (blíží se RAL 9007) barva Prospector S, stříbrošedé Prospector M, stříbrošedé Instalace/montáž Montáž do 3-fázové proudové lišty SuperTrack. Verze LED lze take zavěsit na drát o délce 2,5m pomocí stropní růžice. Normy Konstrukce a výroba v souladu s normou ČSN EN ed. 2 El. předmět Třídy ochrany I. 850 test žárové odolnosti vodičem Prospector S, bílé Ø Prospector M, bílé Ø96 Prospector S Prospector M Prospector LED, v liště, stříbrošedé Prospector LED, zavěšené, stříbrošedé Max. 2500mm 130 Ø Prospector LED, v liště Ø123 Prospector LED, zavěšené

6 Pokyny pro objednání a fotometrické údaje Pokyny pro objednání Světelné zdroje se objednávají samostatně. Popis SAP Kód Ilcos Patice Hmotnost (kg) Kód SAP Prospector S 20W HIT PROSPECTOR S 1X20W HIT PGJ5 MT3 SP WHI MT PGJ5 0, PROSPECTOR S 1X20W HIT PGJ5 MT3 SP GRY MT PGJ5 0, PROSPECTOR S 1X20W HIT PGJ5 MT3 FL WHI MT PGJ5 0, PROSPECTOR S 1X20W HIT PGJ5 MT3 FL GRY MT PGJ5 0, PROSPECTOR S 1X20W HIT PGJ5 MT3 WFL WHI MT PGJ5 0, PROSPECTOR S 1X20W HIT PGJ5 MT3 WFL GRY MT PGJ5 0, Prospector M 35W HIT PROSPECTOR M 1X35W HIT G8.5 MT3 SP WHI MT G PROSPECTOR M 1X35W HIT G8.5 MT3 SP GRY MT G PROSPECTOR M 1X35W HIT G8.5 MT3 FL WHI MT G PROSPECTOR M 1X35W HIT G8.5 MT3 FL GRY MT G PROSPECTOR M 1X35W HIT G8.5 MT3 WFL WHI MT G PROSPECTOR M 1X35W HIT G8.5 MT3 WFL GRY MT G Prospector M 70W HIT PROSPECTOR M 1X70W HIT G8.5 MT3 SP WHI MT G PROSPECTOR M 1X70W HIT G8.5 MT3 SP GRY MT G PROSPECTOR M 1X70W HIT G8.5 MT3 FL WHI MT G PROSPECTOR M 1X70W HIT G8.5 MT3 FL GRY MT G PROSPECTOR M 1X70W HIT G8.5 MT3 WFL WHI MT G PROSPECTOR M 1X70W HIT G8.5 MT3 WFL GRY MT G Příslušenství svítidla Prospector S PROSPECTOR S LV GR BLK Voštinová mřížka PROSPECTOR S BARN DOOR BLK Klapky černé PROSPECTOR S REFL SIL SP Reflektor stříbrný úzké vyzařování PROSPECTOR S REFL SIL FL Reflektor stříbrný široké vyzařování PROSPECTOR S REFL SIL WFL Reflektor stříbrný velmi široké vyzařování PROSPECTOR S FILTER IR/UVA Filtr IR/UVA Příslušenství svítidla Prospector M PROSPECTOR M LV GR BLK Voštinová mřížka PROSPECTOR M BARN DOOR BLK Klapky černé PROSPECTOR M REFL SIL SP Reflektor stříbrný úzké vyzařování PROSPECTOR M REFL SIL FL Reflektor stříbrný široké vyzařování PROSPECTOR M REFL SIL WFL Reflektor stříbrný velmi široké vyzařování PROSPECTOR M FILTER IR/UVA Filtr IR/UVA Potravinové a barevné filtry dostupné na vyžádání Dodáváno kompletně s LED diodami Prospector LED - do 3-fázové lišty PROSPECTOR 1X12W LED L927 MT3 SP WHI PROSPECTOR 1X12W LED L927 MT3 SP GRY Prospector LED - stropní/závěsné PROSPECTOR 1X12W LED L927 SP WHI PROSPECTOR 1X12W LED L927 SP GRY SP - bodové světlo, FL - světlomet, WFL - široký světlomet, WHI - bílá, GRY - stříbrošedá, BLK - černá, SIL - stříbrná; REFL SIL - stříbrný reflektor; PROSPECTOR S 1x20W HIT PGJ5 MT3 SP GRY 1m lx 0,21m 2m lx 0,42m 3m lx 0,63m 4m 818 lx 0,84m Φ = 1.500lm Úhel poloviční svítivosti = 2 x 6 LOR = 59% PROSPECTOR S 1x20W HIT PGJ5 MT3 WFL GRY 1m lx 0,67m 2m 513 lx 1,34m 3m 228 lx 2,01m 4m 128 lx 2,68m Φ = lm Úhel poloviční svítivosti = 2 x 18 LOR = 54% PROSPECTOR M 1x35W HIT G8,5 MT3 FL GRY 1m lx 0,44m 2m lx 0,87m 3m 955 lx 1,31m 4m 537 lx 1,74m Φ = lm Úhel poloviční svítivosti = 2 x 12 LOR = 66% PROSPECTOR M 1x70W HIT G8,5 MT3 SP WHI 1m lx 0,26m 2m lx 0,52m 3m lx 0,78m PROSPECTOR S 1x20W HIT PGJ5 MT3 FL GRY 1m lx 0,34m 2m lx 0,67m 3m 772 lx 1,01m 4m 434 lx 1,35m Φ = lm Úhel poloviční svítivosti = 2 x 10 LOR = 60% PROSPECTOR M 1x35W HIT G8,5 MT3 SP GRY 1m lx 0,26m 2m lx 0,52m 3m lx 0,78m 4m lx 1,05m Φ = lm Úhel poloviční svítivosti = 2 x 7 LOR = 74% PROSPECTOR M 1x35W HIT G8,5 MT3 WFL GRY 1m lx 0,61m 2m lx 1,22m 3m 581 lx 1,83m 4m 327 lx 2,45m Φ = lm Úhel poloviční svítivosti = 2 x 17 LOR = 63% PROSPECTOR M 1x70W HIT G8,5 MT3 FL WHI 1m lx 0,44m 2m lx 0,87m 3m lx 1,31m 4m lx 1,05m Φ = lm Úhel poloviční svítivosti = 2 x 7 LOR = 74% 4m lx 1,74m Φ = lm Úhel poloviční svítivosti = 2 x 12 LOR = 66% PROSPECTOR 1x12W LED L927 MT3 SP WHI 1m lx 0,33m 2m lx 0,67m 3m 484 lx 1,00m Světelné křivky Tyto grafy umožňují posoudit jednotlivé paprsky světla z bodových svítidel. Grafy uvádějí maximální intenzitu osvětlení () v luxech v rozsahu vzdáleností h, obvykle 1 až 4 metry od svítidla. Udaný úhel je úhel, při kterém intenzita osvětlení klesá na polovinu špičkové hodnoty. u poloviční svítivosti se označuje d v metrech. Většina bodových svítidel vydává velké množství světla za úhelem a také rozptýlené světlo. PROSPECTOR M 1x70W HIT G8,5 MT3 WFL WHI 1m lx 0,61m 2m lx 1,22m 3m lx 1,83m 4m 272 lx 1,33m Φ = 600lm Úhel poloviční svítivosti = 2 x 9 LOR = 100% 4m 654 lx 2,45m Φ = lm Úhel poloviční svítivosti = 2 x 17 LOR = 63%

7 Prospector LED

8 Lighting people and places Kontaktní údaje: Thorn Lighting CS spol. s.r.o. Na Březince 6/ Praha 5 Tel.: Fax: thorn.cz@thornlighting.com Thorn Lighting CS spol. s.r.o. Pellicova Brno Tel.: Fax: thorn.brno@thornlighting.com Thorn Lighting CS spol. s.r.o. Zámostní 1240/ Ostrava Tel.: Fax: thorn.ostrava@thornlighting.com Společnost Thorn Lighting Limited neustále vyvíjí a vylepšuje své produkty. Veškeré popisy, ilustrace, výkresy a specifikace v této publikaci představují pouze všeobecné údaje a nejsou součástí žádné smlouvy. Společnost si vyhrazuje právo měnit specifikace bez předchozího upozornění či veřejného prohlášení. Veškeré zboží dodávané společností je dodáváno v souladu se všeobecnými prodejními podmínkami společnosti, jejich kopie je k dispozici na vyžádání. Vytištěno na papíru Luxo Light. Publikace č. 476 (CZ) Vytištěno v Anglii 04/10 SAP code:
