1 MODULÁRNÍ STAVEBNÍ SYSTÉM VAR1+

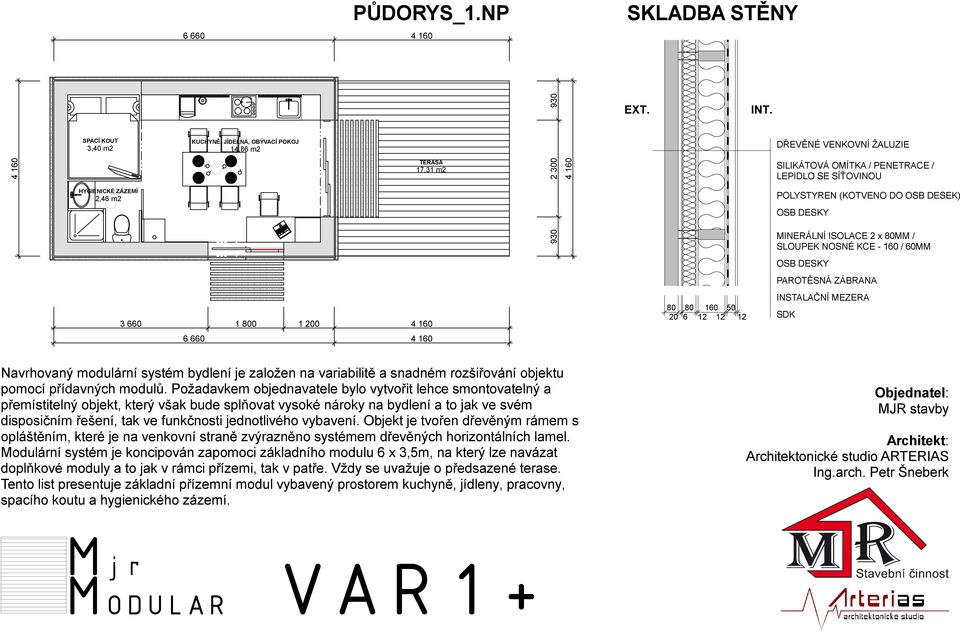

2 PŮDORYS_1.NP SKLADBA STĚNY SPACÍ KOUT 3,40 m2 HYGIENICKÉ ZÁZEMÍ 2,46 m2 KUCHYNĚ, JÍDELNA, OBÝVACÍ POKOJ 14,86 m2 TERASA 17,31 m EXT. INT. DŘEVĚNÉ VENKOVNÍ ŽALUZIE SILIKÁTOVÁ OMÍTKA / PENETRACE / LEPIDLO SE SÍŤOVINOU POLYSTYREN (KOTVENO DO OSB DESEK) OSB DESKY MINERÁLNÍ ISOLACE 2 x 80MM / SLOUPEK NOSNÉ KCE / 60MM OSB DESKY PAROTĚSNÁ ZÁBRANA INSTALAČNÍ MEZERA SDK Navrhovaný modulární systém bydlení je založen na variabilitě a snadném rozšiřování objektu pomocí přídavných modulů. Požadavkem objednavatele bylo vytvořit lehce smontovatelný a přemístitelný objekt, který však bude splňovat vysoké nároky na bydlení a to jak ve svém disposičním řešení, tak ve funkčnosti jednotlivého vybavení. Objekt je tvořen dřevěným rámem s opláštěním, které je na venkovní straně zvýrazněno systémem dřevěných horizontálních lamel. Modulární systém je koncipován zapomoci základního modulu 6 x 3,5m, na který lze navázat doplňkové moduly a to jak v rámci přízemi, tak v patře. Vždy se uvažuje o předsazené terase. Tento list presentuje základní přízemní modul vybavený prostorem kuchyně, jídleny, pracovny, spacího koutu a hygienického zázemí. Objednatel: MJR stavby Architekt: Architektonické studio ARTERIAS Ing.arch. Petr Šneberk VAR1+

PAROTĚSNÁ ZÁBRANA 3 660 1 800 1 200 4 160 80 80 20 6 160 50 12 12 12 INSTALAČNÍ MEZERA SDK 6 660 4 160 Navrhovaný modulární systém bydlení je založen na variabilitě a snadném rozšiřování objektu

3 půdorysné řezové vizualisace VAR1+ VAR1+

4 MODULÁRNÍ STAVEBNÍ SYSTÉM VAR1+1

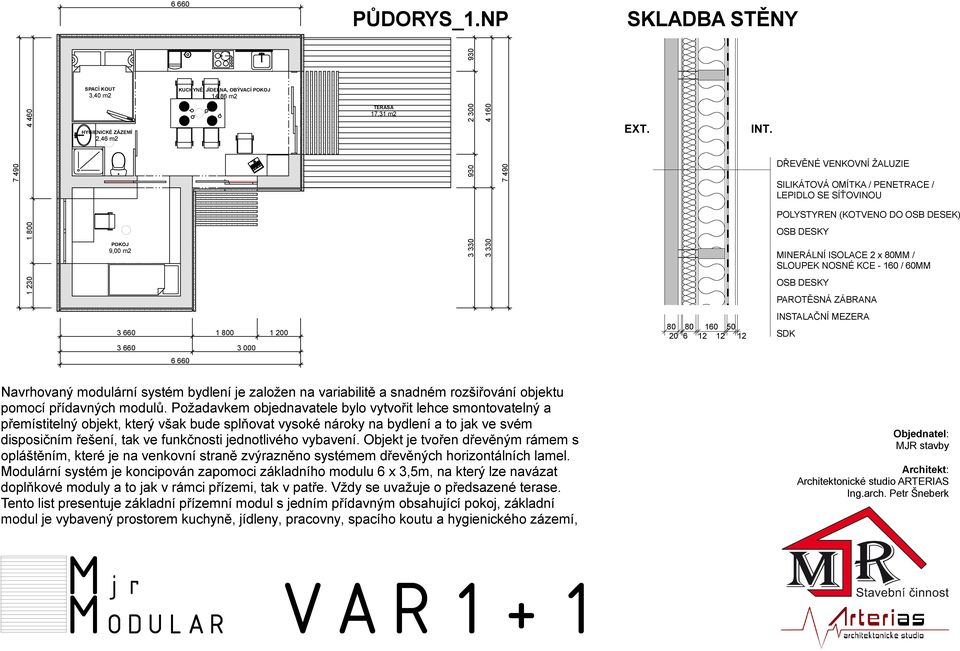

5 6 660 PŮDORYS_1.NP SKLADBA STĚNY SPACÍ KOUT 3,40 m2 HYGIENICKÉ ZÁZEMÍ 2,46 m2 POKOJ KUCHYNĚ, JÍDELNA, OBÝVACÍ POKOJ 14,86 m2 TERASA 17,31 m EXT. INT. DŘEVĚNÉ VENKOVNÍ ŽALUZIE SILIKÁTOVÁ OMÍTKA / PENETRACE / LEPIDLO SE SÍŤOVINOU POLYSTYREN (KOTVENO DO OSB DESEK) OSB DESKY MINERÁLNÍ ISOLACE 2 x 80MM / SLOUPEK NOSNÉ KCE / 60MM OSB DESKY PAROTĚSNÁ ZÁBRANA INSTALAČNÍ MEZERA SDK Navrhovaný modulární systém bydlení je založen na variabilitě a snadném rozšiřování objektu pomocí přídavných modulů. Požadavkem objednavatele bylo vytvořit lehce smontovatelný a přemístitelný objekt, který však bude splňovat vysoké nároky na bydlení a to jak ve svém disposičním řešení, tak ve funkčnosti jednotlivého vybavení. Objekt je tvořen dřevěným rámem s opláštěním, které je na venkovní straně zvýrazněno systémem dřevěných horizontálních lamel. Modulární systém je koncipován zapomoci základního modulu 6 x 3,5m, na který lze navázat doplňkové moduly a to jak v rámci přízemi, tak v patře. Vždy se uvažuje o předsazené terase. Tento list presentuje základní přízemní modul s jedním přídavným obsahující pokoj, základní modul je vybavený prostorem kuchyně, jídleny, pracovny, spacího koutu a hygienického zázemí, Objednatel: MJR stavby Architekt: Architektonické studio ARTERIAS Ing.arch. Petr Šneberk VAR1+1

DŘEVĚNÉ VENKOVNÍ ŽALUZIE SILIKÁTOVÁ OMÍTKA / PENETRACE / LEPIDLO SE SÍŤOVINOU POLYSTYREN (KOTVENO DO OSB DESEK) OSB DESKY MINERÁLNÍ ISOLACE 2 x 80MM / SLOUPEK NOSNÉ KCE - 160 / 60MM OSB DESKY

6 půdorysné vizualisace řezové VAR1+1 VAR1+1

7 MODULÁRNÍ STAVEBNÍ SYSTÉM VAR1+1+1

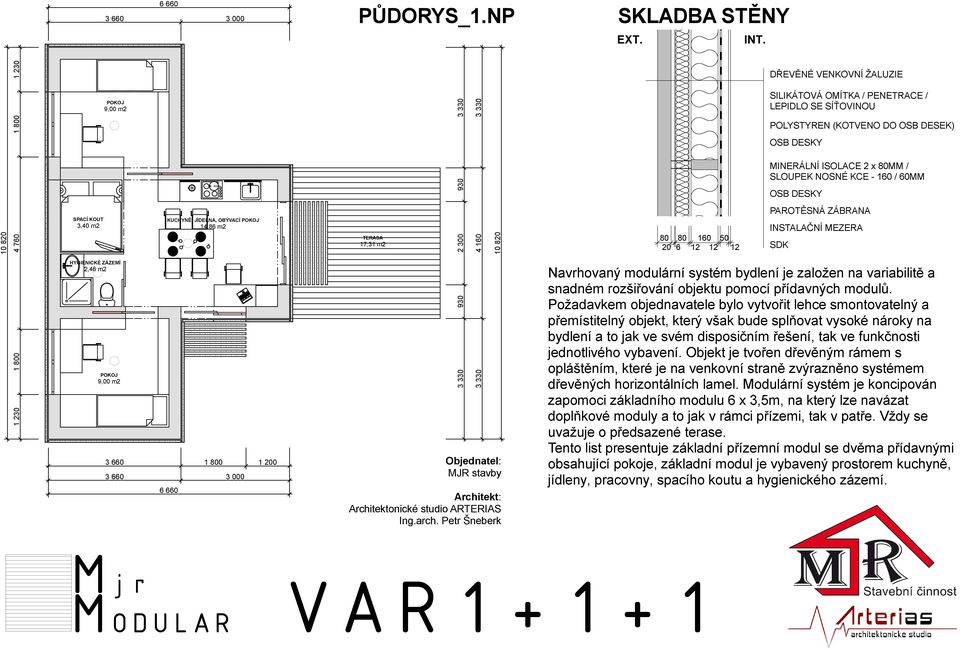

8 PŮDORYS_1.NP SKLADBA STĚNY EXT. INT SPACÍ KOUT 3,40 m2 POKOJ HYGIENICKÉ ZÁZEMÍ 2,46 m2 POKOJ KUCHYNĚ, JÍDELNA, OBÝVACÍ POKOJ 14,86 m TERASA 17,31 m Objednatel: MJR stavby Architekt: Architektonické studio ARTERIAS Ing.arch. Petr Šneberk DŘEVĚNÉ VENKOVNÍ ŽALUZIE SILIKÁTOVÁ OMÍTKA / PENETRACE / LEPIDLO SE SÍŤOVINOU POLYSTYREN (KOTVENO DO OSB DESEK) OSB DESKY MINERÁLNÍ ISOLACE 2 x 80MM / SLOUPEK NOSNÉ KCE / 60MM OSB DESKY PAROTĚSNÁ ZÁBRANA INSTALAČNÍ MEZERA Navrhovaný modulární systém bydlení je založen na variabilitě a snadném rozšiřování objektu pomocí přídavných modulů. Požadavkem objednavatele bylo vytvořit lehce smontovatelný a přemístitelný objekt, který však bude splňovat vysoké nároky na bydlení a to jak ve svém disposičním řešení, tak ve funkčnosti jednotlivého vybavení. Objekt je tvořen dřevěným rámem s opláštěním, které je na venkovní straně zvýrazněno systémem dřevěných horizontálních lamel. Modulární systém je koncipován zapomoci základního modulu 6 x 3,5m, na který lze navázat doplňkové moduly a to jak v rámci přízemi, tak v patře. Vždy se uvažuje o předsazené terase. Tento list presentuje základní přízemní modul se dvěma přídavnými obsahující pokoje, základní modul je vybavený prostorem kuchyně, jídleny, pracovny, spacího koutu a hygienického zázemí. SDK VAR1+1+1 ODULAR

300 930 3 330 3 330 4 160 3 330 10 820 Objednatel: MJR stavby Architekt: Architektonické studio ARTERIAS Ing.arch.

9 řezové vizualisace půdorysné VAR1+1+1 ODULAR

10 MODULÁRNÍ STAVEBNÍ SYSTÉM VAR1P+

11 PŮDORYS_1.NP PŮDORYS_2.NP SCHODIŠTĚ 3,40 m2 ŠATNA 1,02 m2 WC 1,36 m2 KUCHYNĚ, JÍDELNA, OBÝVACÍ POKOJ 14,86 m TERASA 17,31 m2 HYGIENICKÉ ZÁZEMÍ 2,50 m2 SCHODIŠTĚ A CHODBA 6,05 m2 SPACÍ KOUT 10,24 m Navrhovaný modulární systém bydlení je založen na variabilitě a snadném rozšiřování objektu pomocí přídavných modulů. Požadavkem objednavatele bylo vytvořit lehce smontovatelný a přemístitelný objekt, který však bude splňovat vysoké nároky na bydlení a to jak ve svém disposičním řešení, tak ve funkčnosti jednotlivého vybavení. Objekt je tvořen dřevěným rámem s opláštěním, které je na venkovní straně zvýrazněno systémem dřevěných horizontálních lamel. Modulární systém je koncipován zapomoci základního modulu 6 x 3,5m, na který lze navázat doplňkové moduly a to jak v rámci přízemi, tak v patře. Vždy se uvažuje o předsazené terase. Tento list presentuje patrový modul, základní modul v přízemi je vybavený prostorem kuchyně, jídleny, pracovny, spacího koutu a hygienického zázemí, v patře coby spací kout. Objednatel: MJR stavby Architekt: Architektonické studio ARTERIAS Ing.arch. Petr Šneberk VAR1P+

2 240 930 4 160 3 660 1 800 1 200 6 660 3 660 1 800 1 200 6 660 Navrhovaný modulární systém bydlení je založen na variabilitě a snadném rozšiřování objektu pomocí přídavných modulů.

12 1.NP 2.NP půdorysné vizualisace řezové VAR1P+ VAR1P+

13 MODULÁRNÍ STAVEBNÍ SYSTÉM VAR1P+1

14 PŮDORYS_1.NP PŮDORYS_2.NP SCHODIŠTĚ 3,40 m2 ŠATNA 1,02 m2 WC 1,36 m2 OBÝVACÍ POKOJ KUCHYNĚ, JÍDELNA, OBÝVACÍ POKOJ 14,86 m TERASA 17,31 m HYGIENICKÉ ZÁZEMÍ 2,50 m2 POKOJ SCHODIŠTĚ A CHODBA 6,05 m2 SPACÍ KOUT 10,24 m Navrhovaný modulární systém bydlení je založen na variabilitě a snadném rozšiřování objektu pomocí přídavných modulů. Požadavkem objednavatele bylo vytvořit lehce smontovatelný a přemístitelný objekt, který však bude splňovat vysoké nároky na bydlení a to jak ve svém disposičním řešení, tak ve funkčnosti jednotlivého vybavení. Objekt je tvořen dřevěným rámem s opláštěním, které je na venkovní straně zvýrazněno systémem dřevěných horizontálních lamel. Modulární systém je koncipován zapomoci základního modulu 6 x 3,5m, na který lze navázat doplňkové moduly a to jak v rámci přízemi, tak v patře. Vždy se uvažuje o předsazené terase. Tento list presentuje patrový modul s jedním přídavným modulem v obou podlaží, oba jsou řešeny jako pokoje, základní modul je vybavený prostorem kuchyně, jídleny, pracovny, spacího koutu a hygienického zázemí, v patře coby spací kout Objednatel: MJR stavby Architekt: Architektonické studio ARTERIAS Ing.arch. Petr Šneberk VAR1P+1

HYGIENICKÉ ZÁZEMÍ 2,50 m2 POKOJ SCHODIŠTĚ A CHODBA 6,05 m2 SPACÍ KOUT 10,24 m2 3 330 990 2 240 930 3 330 4 160 3 660 1 800 1 200 3 660 3 000 6 660 3 660 1 800 1 200 3 660 3 000 Navrhovaný modulární

15 1.NP vizualisace 2.NP půdorysné řezové VAR1P+1 ODULAR

16 MODULÁRNÍ STAVEBNÍ SYSTÉM VAR1P+1+1

17 SCHODIŠTĚ 3,40 m2 HYGIEN.ZÁZEMÍ 2,46 m2 POKOJ OBÝVACÍ POKOJ PŮDORYS_1.NP KUCHYNĚ, JÍDELNA, OBÝVACÍ POKOJ 14,86 m TERASA 17,31 m HYGIENICKÉ ZÁZEMÍ 2,50 m2 POKOJ POKOJ SCHODIŠTĚ A CHODBA 6,05 m2 PŮDORYS_2.NP SPACÍ KOUT 10,24 m Objednatel: MJR stavby Navrhovaný modulární systém bydlení je založen na variabilitě a snadném rozšiřování objektu pomocí přídavných modulů. Požadavkem objednavatele bylo vytvořit lehce smontovatelný a přemístitelný objekt, který však bude splňovat vysoké nároky na bydlení a to jak ve svém disposičním řešení, tak ve funkčnosti jednotlivého vybavení. Objekt je tvořen dřevěným rámem s opláštěním, které je na venkovní straně zvýrazněno systémem dřevěných horizontálních lamel. Modulární systém je koncipován zapomoci základního modulu 6 x 3,5m, na který lze navázat doplňkové moduly a to jak v rámci přízemi, tak v patře. Vždy se uvažuje o předsazené terase. Tento list presentuje patrový modul se dvěmi přídavnými moduly v obou podlaží, oba jsou řešeny jako pokoje, základní modul je vybavený prostorem kuchyně, jídleny, pracovny, spacího koutu a hygienického zázemí, v patře coby spací kout. Architekt: Architektonické studio ARTERIAS Ing.arch. Petr Šneberk VAR1P+1+1

18 1.NP 2.NP vizualisace řezové půdorysné VAR1P+1+1 ODULAR

19 MODULÁRNÍ STAVEBNÍ SYSTÉM VAR1P+1+T

20 SCHODIŠTĚ 3,40 m2 HYGIEN.ZÁZEMÍ 2,46 m2 POKOJ OBÝVACÍ POKOJ PŮDORYS_1.NP KUCHYNĚ, JÍDELNA, OBÝVACÍ POKOJ 14,86 m TERASA 17,31 m TERASA HYGIENICKÉ ZÁZEMÍ 2,50 m2 POKOJ SCHODIŠTĚ A CHODBA 6,05 m2 PŮDORYS_2.NP SPACÍ KOUT 10,24 m Navrhovaný modulární systém bydlení je založen na variabilitě a snadném rozšiřování objektu pomocí přídavných modulů. Požadavkem objednavatele bylo vytvořit lehce smontovatelný a přemístitelný objekt, který však bude splňovat vysoké nároky na bydlení a to jak ve svém disposičním řešení, tak ve funkčnosti jednotlivého vybavení. Objekt je tvořen dřevěným rámem s opláštěním, které je na venkovní straně zvýrazněno systémem dřevěných horizontálních lamel. Modulární systém je koncipován zapomoci základního modulu 6 x 3,5m, na který lze navázat doplňkové moduly a to jak v rámci přízemi, tak v patře. Vždy se uvažuje o předsazené terase. Tento list presentuje patrový modul se dvěmi přídavnými moduly v obou podlaží, ve druhem podlaží je jeden z nich řešen jako terasa, ostatní obsahují pokoj, základní modul je vybavený prostorem kuchyně, jídleny, pracovny, spacího koutu a hygienického zázemí, v patře coby spací kout Objednatel: MJR stavby Architekt: Architektonické studio ARTERIAS Ing.arch. Petr Šneberk VAR1P+1+T

21 1.NP 2.NP vizualisace řezové půdorysné VAR1P+1+T ODULAR
