1 MODULÁRNÍ DŘEVOSTAVBY NAŠE KŮLNA, MODERNÍ BYDLENÍ

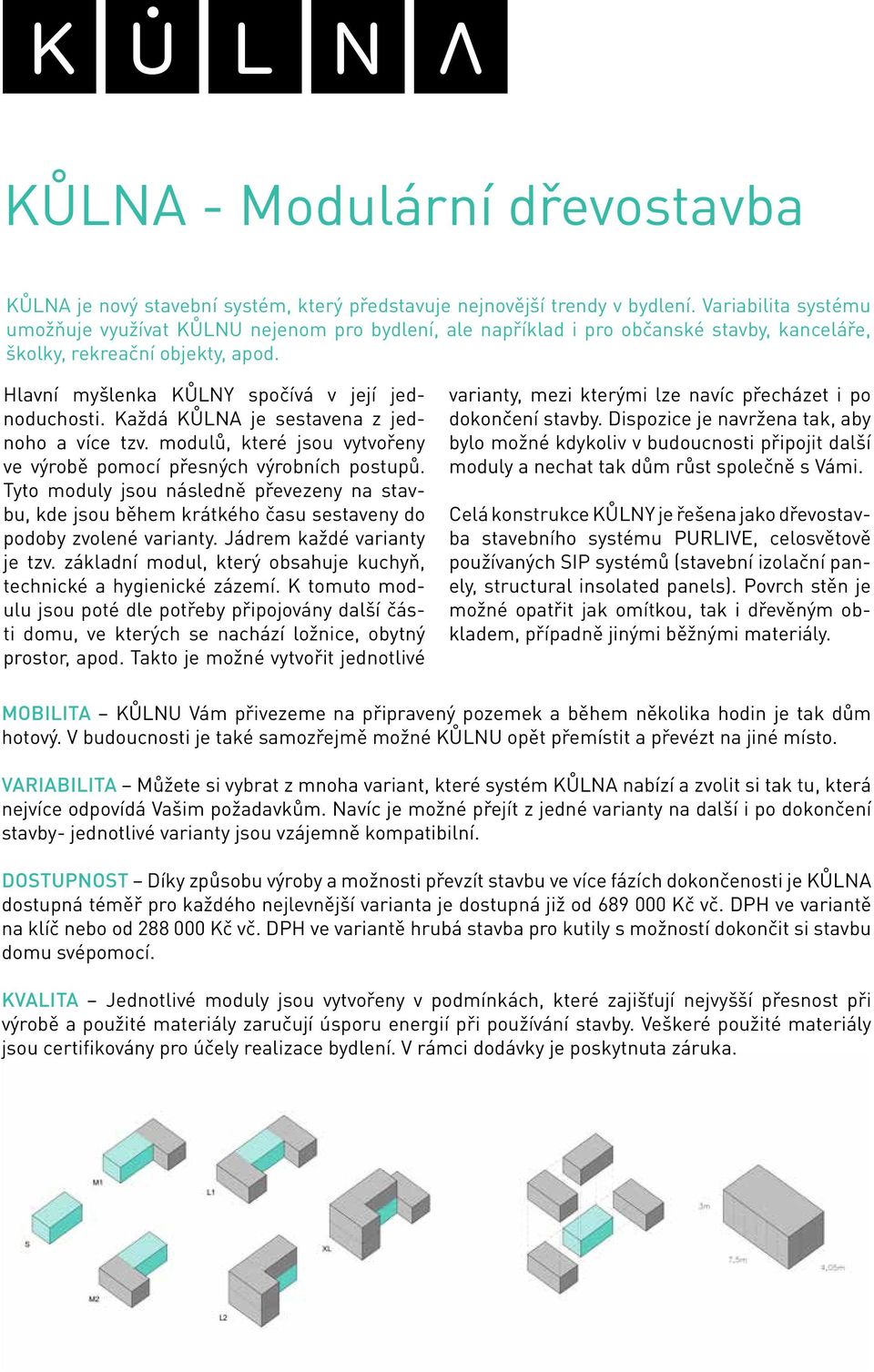

2 KŮLNA - Modulární dřevostavba KŮLNA je nový stavební systém, který představuje nejnovější trendy v bydlení. Variabilita systému umožňuje využívat KŮLNU nejenom pro bydlení, ale například i pro občanské stavby, kanceláře, školky, rekreační objekty, apod. Hlavní myšlenka KŮLNY spočívá v její jednoduchosti. Každá KŮLNA je sestavena z jednoho a více tzv. modulů, které jsou vytvořeny ve výrobě pomocí přesných výrobních postupů. Tyto moduly jsou následně převezeny na stavbu, kde jsou během krátkého času sestaveny do podoby zvolené varianty. Jádrem každé varianty je tzv. základní modul, který obsahuje kuchyň, technické a hygienické zázemí. K tomuto modulu jsou poté dle potřeby připojovány další části domu, ve kterých se nachází ložnice, obytný prostor, apod. Takto je možné vytvořit jednotlivé varianty, mezi kterými lze navíc přecházet i po dokončení stavby. Dispozice je navržena tak, aby bylo možné kdykoliv v budoucnosti připojit další moduly a nechat tak dům růst společně s Vámi. Celá konstrukce KŮLNY je řešena jako dřevostavba stavebního systému PURLIVE, celosvětově používaných SIP systémů (stavební izolační panely, structural insolated panels). Povrch stěn je možné opatřit jak omítkou, tak i dřevěným obkladem, případně jinými běžnými materiály. MOBILITA KŮLNU Vám přivezeme na připravený pozemek a během několika hodin je tak dům hotový. V budoucnosti je také samozřejmě možné KŮLNU opět přemístit a převézt na jiné místo. VARIABILITA Můžete si vybrat z mnoha variant, které systém KŮLNA nabízí a zvolit si tak tu, která nejvíce odpovídá Vašim požadavkům. Navíc je možné přejít z jedné varianty na další i po dokončení stavby- jednotlivé varianty jsou vzájemně kompatibilní. DOSTUPNOST Díky způsobu výroby a možnosti převzít stavbu ve více fázích dokončenosti je KŮLNA dostupná téměř pro každého nejlevnější varianta je dostupná již od Kč vč. DPH ve variantě na klíč nebo od Kč vč. DPH ve variantě hrubá stavba pro kutily s možností dokončit si stavbu domu svépomocí. KVALITA Jednotlivé moduly jsou vytvořeny v podmínkách, které zajišťují nejvyšší přesnost při výrobě a použité materiály zaručují úsporu energií při používání stavby. Veškeré použité materiály jsou certifikovány pro účely realizace bydlení. V rámci dodávky je poskytnuta záruka.

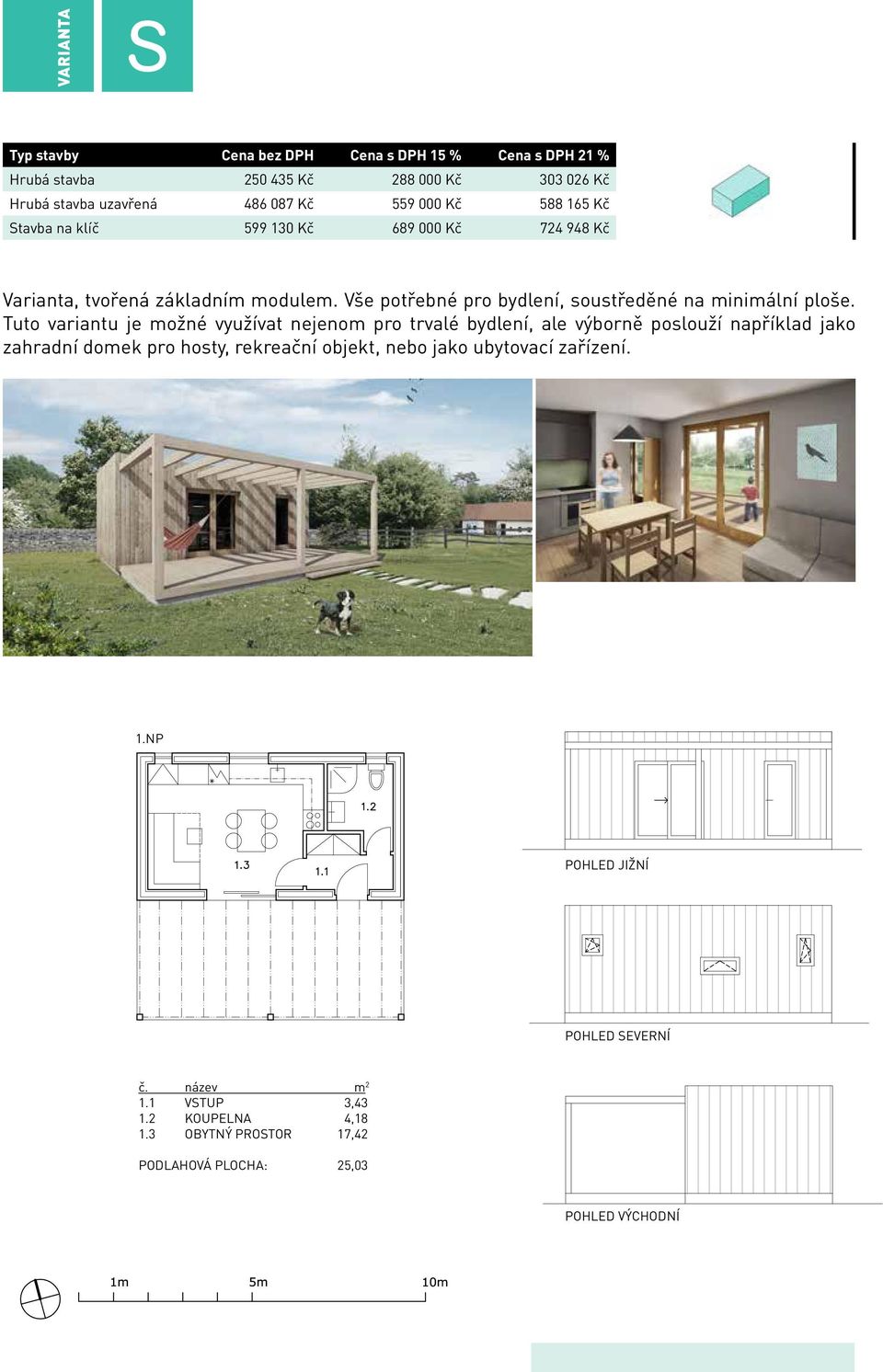

3 VARIANTA S Typ stavby Cena bez DPH Cena s DPH 15 % Cena s DPH 21 % Hrubá stavba Kč Kč Kč Hrubá stavba uzavřená Kč Kč Kč Stavba na klíč Kč Kč Kč Varianta, tvořená základním modulem. Vše potřebné pro bydlení, soustředěné na minimální ploše. Tuto variantu je možné využívat nejenom pro trvalé bydlení, ale výborně poslouží například jako zahradní domek pro hosty, rekreační objekt, nebo jako ubytovací zařízení. 1.NP POHLED JIŽNÍ POHLED SEVERNÍ 1.1 VSTUP 3, KOUPELNA 4, OBYTNÝ PROSTOR 17,42 PODLAHOVÁ PLOCHA: 25,03 POHLED VÝCHODNÍ

4 VARIANTA M 1 Typ stavby Cena bez DPH Cena s DPH 15 % Cena s DPH 21 % Hrubá stavba Kč Kč Kč Hrubá stavba uzavřená Kč Kč Kč Stavba na klíč Kč Kč Kč Varianta tvořená dvěma moduly. K základnímu modulu je připojen další, který obsahuje 2 ložnice a sklad, celkem pro 3 osoby. Ideální varianta pro malou rodinu. 1.1 VSTUP 5, KOUPELNA 4, OBYTNÝ PROSTOR 17, SKLAD 2, POKOJ 8, LOŽNICE 12,16 1.NP PODLAHOVÁ PLOCHA: 50,30 POHLED JIŽNÍ

5 VARIANTA M 2 Typ stavby Cena bez DPH Cena s DPH 15 % Cena s DPH 21 % Hrubá stavba Kč Kč Kč Hrubá stavba uzavřená Kč Kč Kč Stavba na klíč Kč Kč Kč Varianta tvořená dvěma moduly. K základnímu modulu je připojen další, který obsahuje ložnici a rozšíření obytného prostoru. Ideální pro pár, případně jako komfortní rekreační objekt. 1.1 VSTUP 3, KOUPELNA 4, KUCHYNĚ 14, SKLAD 3, OBÝVACÍ POKOJ 13, LOŽNICE 12,16 PODLAHOVÁ PLOCHA: 50,41 1.NP POHLED JIŽNÍ

6 VARIANTA L 1 Typ stavby Cena bez DPH Cena s DPH 15 % Cena s DPH 21 % Hrubá stavba Kč Kč Kč Hrubá stavba uzavřená Kč Kč Kč Stavba na klíč Kč Kč Kč Varianta, která je složena ze tří modulů. Tři ložnice, celkem pro 5 osob představují plnohodnotný rodinný dům, který nabízí bydlení v jednom podlaží. 1.1 VSTUP 5, KOUPELNA 4, KUCHYNĚ 14, SKLAD 3, OBÝVACÍ POKOJ 13, LOŽNICE 12, SKLAD 2, POKOJ 8, LOŽNICE 12,16 1.NP PODLAHOVÁ PLOCHA: 75,68 POHLED JIŽNÍ

7 VARIANTA L 2 Typ stavby Cena bez DPH Cena s DPH 15 % Cena s DPH 21 % Hrubá stavba Kč Kč Kč Hrubá stavba uzavřená Kč Kč Kč Stavba na klíč Kč Kč Kč Varianta složená ze čtyř modulů. V přízemí se nachází obytná část se zázemím a v patře jsou poté umístěny ložnice s koupelnou, celkem pro 5 osob. Ideální rodinný dům i pro menší pozemek. 1.1 VSTUP 3, KOUPELNA 4, KUCHYNĚ 14, SKLAD 3, PRACOVNA 4, OBÝVACÍ POKOJ 16,15 1.NP PODLAHOVÁ PLOCHA: 45, CHODBA 8, KOUPELNA 4, LOŽNICE 12, POKOJ 8, LOŽNICE 12,05 2.NP PODLAHOVÁ PLOCHA: 45,14 1.NP + 2.NP: 90,61

8 VARIANTA X L Typ stavby Cena bez DPH Cena s DPH 15 % Cena s DPH 21 % Hrubá stavba Kč Kč Kč Hrubá stavba uzavřená Kč Kč Kč Stavba na klíč Kč Kč Kč Největší varianta, která je složena celkem z pěti modulů. V přízemí se nachází velký obytný prostor, ložnice s vlastní koupelnou a šatnou a v patře jsou poté umístěny ložnice s koupelnou pro další 4 osoby. 1.1 VSTUP 3, WC 4, LOŽNICE 12, ŠATNA 5, KOUPELNA 3, PRACOVNA 4, KUCHYNĚ 17, SKLAD 4, OBÝVACÍ POKOJ 16,15 PODLAHOVÁ PLOCHA: 70,93 1.NP 2.1 CHODBA 11, KOUPELNA 4, LOŽNICE 12, POKOJ 8, POKOJ 8, TERASA 28,11 2.NP PODLAHOVÁ PLOCHA: 44,95 1.NP + 2.NP: 115,88

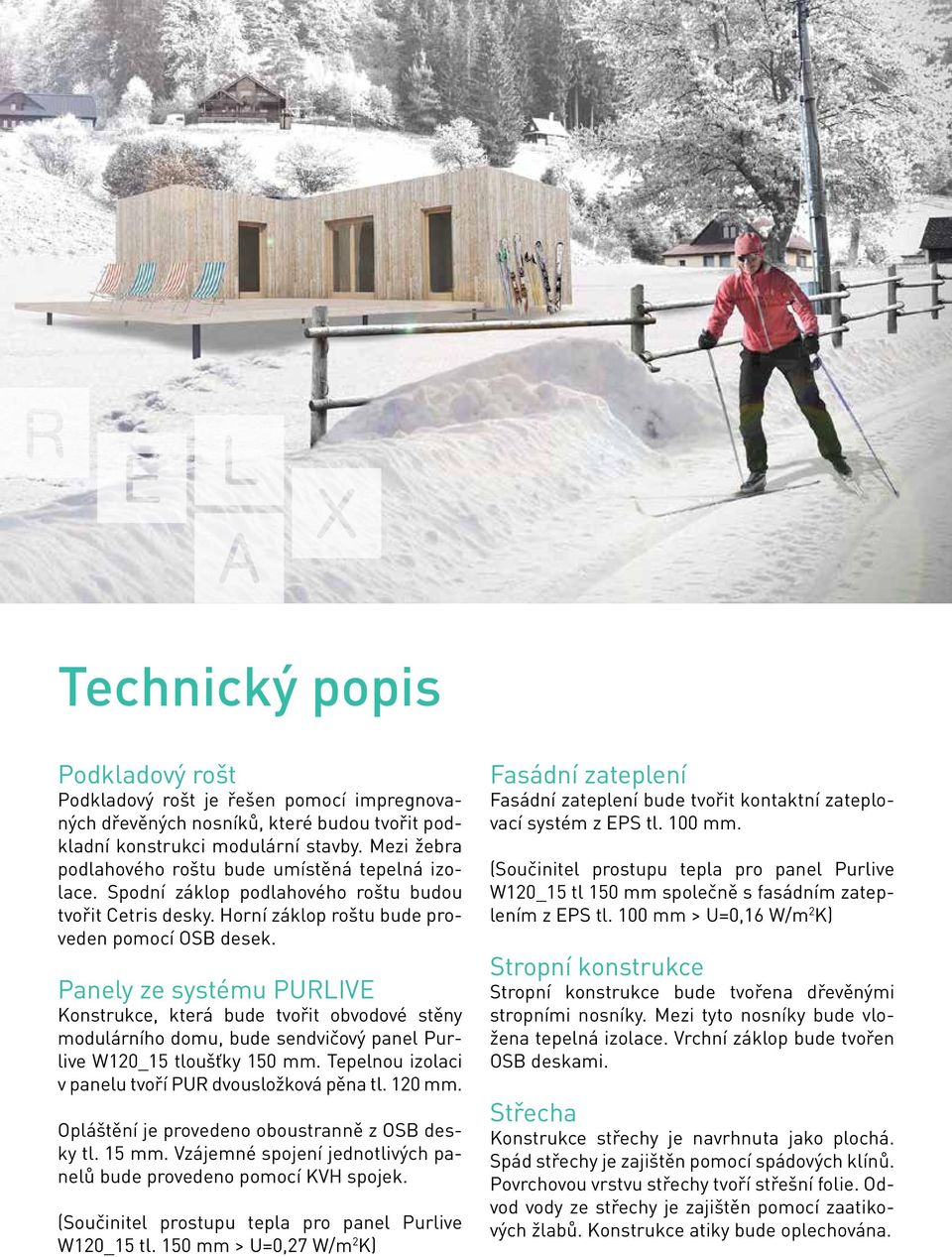

9 Technický popis Podkladový rošt Podkladový rošt je řešen pomocí impregnovaných dřevěných nosníků, které budou tvořit podkladní konstrukci modulární stavby. Mezi žebra podlahového roštu bude umístěná tepelná izolace. Spodní záklop podlahového roštu budou tvořit Cetris desky. Horní záklop roštu bude proveden pomocí OSB desek. Panely ze systému PURLIVE Konstrukce, která bude tvořit obvodové stěny modulárního domu, bude sendvičový panel Purlive W120_15 tloušťky 150 mm. Tepelnou izolaci v panelu tvoří PUR dvousložková pěna tl. 120 mm. Opláštění je provedeno oboustranně z OSB desky tl. 15 mm. Vzájemné spojení jednotlivých panelů bude provedeno pomocí KVH spojek. (Součinitel prostupu tepla pro panel Purlive W120_15 tl. 150 mm > U=0,27 W/m 2 K) Fasádní zateplení Fasádní zateplení bude tvořit kontaktní zateplovací systém z EPS tl. 100 mm. (Součinitel prostupu tepla pro panel Purlive W120_15 tl 150 mm společně s fasádním zateplením z EPS tl. 100 mm > U=0,16 W/m 2 K) Stropní konstrukce Stropní konstrukce bude tvořena dřevěnými stropními nosníky. Mezi tyto nosníky bude vložena tepelná izolace. Vrchní záklop bude tvořen OSB deskami. Střecha Konstrukce střechy je navrhnuta jako plochá. Spád střechy je zajištěn pomocí spádových klínů. Povrchovou vrstvu střechy tvoří střešní folie. Odvod vody ze střechy je zajištěn pomocí zaatikových žlabů. Konstrukce atiky bude oplechována.

10 Sádrokartonové konstrukce Příčka tl. 100 mm: Je tvořena nosnou konstrukci CW a UW profily 75. Vložená minerální akustická izolace. Opláštění jednonásobné sádrokartonovými deskami GKB/GKBi tl. 12,5 mm. Povrchová úprava malba, bílá barva Podlahy Podlaha v koupelně Nášlapná vrstva keramická dlažba Lepidlo Penetrace podkladu Podlaha v pobytových místnostech Nášlapná vrstva PVC Lepidlo Sádrokartonový podhled Sádrokartonový podhled tvořený CD a UD profily a deskami GKB/GKBi tl. 12,5 mm Povrchová úprava malba, bílá barva Instalační předstěna Instalační předstěna (pro vedení rozvodů) je tvořena CD profily. Opláštění je provedeno sádrokartonovými deskami GKB/GKBi tl. 12,5 mm. Povrchová úprava malba Parotěsná folie Parotěsné folie budou umístěny pod sádrokartonové předstěny a podhledy, a budou vzájemně propojeny. Obklady Keramický obklad, montáž lepením. Obklad je také uvažován v místě kuchyňské linky. Výška obkladu je do výšky 1800 mm od nášlapné vrstvy podlahy. Dveře Vchodové dveře jednokřídlové, materiál plast, barva oboustranně bílá, tříbodový zámek, výplň izolační dvojsklo. Balkonové dveře jedno křídlo pevné, druhé křídlo posuvně sklopné, barva oboustranně bílá, výplň izolační trojsklo. Vnitřní dveře jednokřídlové, opláštění CPL laminát, výplň voština, osazené v obložkové zárubni

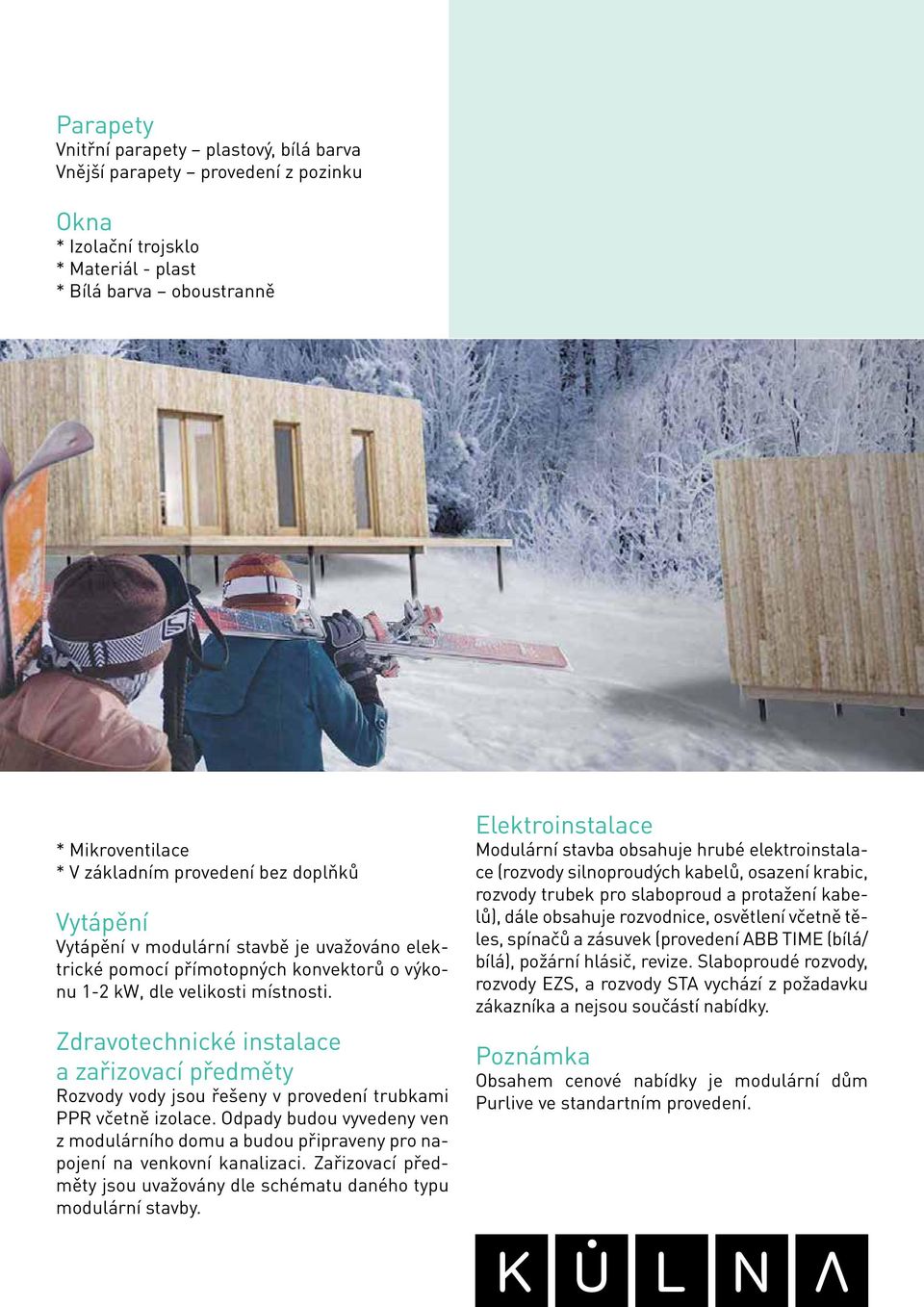

11 Parapety Vnitřní parapety plastový, bílá barva Vnější parapety provedení z pozinku Okna * Izolační trojsklo * Materiál - plast * Bílá barva oboustranně * Mikroventilace * V základním provedení bez doplňků Vytápění Vytápění v modulární stavbě je uvažováno elektrické pomocí přímotopných konvektorů o výkonu 1-2 kw, dle velikosti místnosti. Zdravotechnické instalace a zařizovací předměty Rozvody vody jsou řešeny v provedení trubkami PPR včetně izolace. Odpady budou vyvedeny ven z modulárního domu a budou připraveny pro napojení na venkovní kanalizaci. Zařizovací předměty jsou uvažovány dle schématu daného typu modulární stavby. Elektroinstalace Modulární stavba obsahuje hrubé elektroinstalace (rozvody silnoproudých kabelů, osazení krabic, rozvody trubek pro slaboproud a protažení kabelů), dále obsahuje rozvodnice, osvětlení včetně těles, spínačů a zásuvek (provedení ABB TIME (bílá/ bílá), požární hlásič, revize. Slaboproudé rozvody, rozvody EZS, a rozvody STA vychází z požadavku zákazníka a nejsou součástí nabídky. Poznámka Obsahem cenové nabídky je modulární dům Purlive ve standartním provedení.

12 Liberec Mladá Boleslav Praha Kolín Hradec Králové Brno Olomouc Prostějov Zlín Otrokovice KŮLNU společně vyrábí a dodávají: Purlive spol. s r.o. Rybníky VII Zlín ratajsky@tas-stappa.cz MPL Trading, spol. s r. o. Cecilka Zlín, Příluky mpl@mpl.cz
