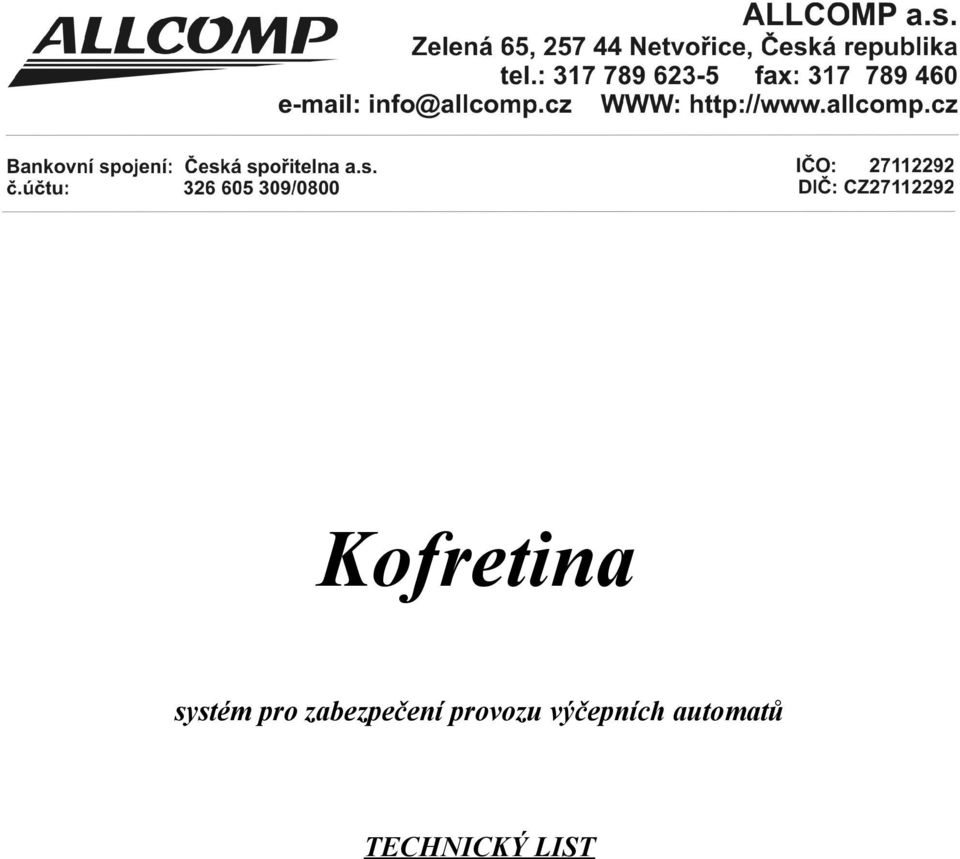

1 Kofretina systém pro zabezpečení provozu výčepních automatů TECHNICKÝ LIST

2 Systém Kofretina je určen pro zabezpečení provozu prodejních výčepních automatů, on-line výdej, sledování stavu provozních parametrů a předávání dat o jejich provozu. Jedná se o ucelený systém, který se skládá z několika částí. Základem prodeje je samoobslužný výčepní automat, který má specifikovány následující parametry. Čepování se provádí z uzavřeného zásobníku (keg,sud) pomocí elektrického ventilu typu PreMix a klasického výčepního ventilu (pípa), zapojenými v sérii. Aby nápoj mohl vytékat, musí být otevřeny oba ventily současně a přítomno tlačné médium, napřílad stlačený plyn CO2 v lahvi. Automat má vlastní chlazení a je připojen na rozvodnou síť 230V. Komunikaci obstarává modem GSM formou zasílání a přijímání SMS. Prodej nápojů je řešen dvěma způsoby, které je možno kombinovat. První způsob je kreditní nebo debetní prodej pomocí bezkontaktních identifikačních čipů (karet) RFID, druhý způsob je prodej pomocí SMS zpráv. Oba způsoby nahrazují použití mincovníku a vzájemně se doplňují. Výčepní automat je vybaven řídicí elektronikou, která zabezpečuje veškeré funkce, které jsou požadovány pro bezchybný chod stroje a pomocí přenosu dat a softwarovým vybavením zabezpečuje i část platební. Řídicí elektronická jednotka je osazena mikroprocesorem, vstupními a výstupními obvody a patřičnými senzory. Nezbytnou součástí řídicí elektroniky je modem GSM, který zabezpečuje dálkovou komunikaci s platebním centrem (CENTRUM zasílání SMS) a řídicím střediskem, které předává informace pro dispečera, případně pro servis, doplňování a podobně. Řídicí modul je vybaven příslušným SW, který řídí a sleduje stroj, ukládá všechna data a parametry provozu nutná pro správnou funkci a provoz automatu. Umožňuje i možnost sledování historie provozu a výdeje automatu. U každého automatu jsou sledovány následující základní parametry : identifikační číslo stroje množství vyčepovaného nápoje počet dávek čepovaných v různých režimech Systémové informace: množství nápoje v sudu prázdný zásobník plynu podlimitní množství nápoje v zásobníku teplota vydávaného nápoje vnější teplota otevření a zavření dveří automatu závada systému (ERROR) Doplňkové informace: identifikace obsluhy databáze čipů RFID

3 Popis systému Kofretina Automat Uvnitř každého automatu je elektronická jednotka řízená mikroprocesorem KFL 09. V automatu jsou nainstalovány senzory a spínače, které sledují všechny jeho potřebné parametry. Stav všech snímačů je vyhodnocován nepřetržitě mikroprocesorem a předávání informací řídicímu středisku a přijímání povelů z centra zasílání SMS je zabezpečeno komunikačním modulem GSM pomocí SMS. Je napájena společně s prodejním automatem z rozvodné sítě. Řídicí středisko je vybaveno serverem pro ukládání dat a SW vybavením. Shromažďuje a vyhodnocuje data ze všech obsluhovaných automatů, která jsou přijímána pomocí GSM brány. Zpracovaná data jsou poskytována centrálnímu dispečinku a podřízeným pracovištím. Pomocí SMS je také možné nastavovat některé parametry jednotlivých automatů. Tento proces zabezpečuje automaticky KOFRETINA. Jedná se o aplikaci, která je spuštěna na řídicím serveru, kam jsou data zasílána. Součástí je GSM brána, která přijímá a vysílá SMS od a k jednotlivým zařízením (automatům). Po jejich vyhodnocení předává zpracovaná data dalším pracovištím a to již pomocí elektronické pošty, nebo zobrazením na webovém rozhraní. Je možný i způsob odeslání SMS například servisnímu technikovi v případě potřeby servisního zásahu. Centrum zasílání SMS zabezpečuje vyúčtování formou platby třetím stranám ve vyúčtování plateb za telekomunikační služby jednotlivých operátorů GSM. Elektronická jednotka KFL- 09 Elektronická jednotka KFL -09 se skládá z několika základních částí: řídící jednotka osazená mikroprocesorem komunikační modem GSM s anténou čtečka RFID karet grafický display napájecí zdroj elektromagnetický ventil nápoje měřič průtoku nápoje snímač nulového tlaku lahve s plynem snímač hladiny odpadní nádoby snímač zavření dveří teplotní senzory (nápoj, okolí) Řídicí jednotka slouží k řízení chodu stroje, dávkování nápoje, vyhodnocování údajů od nainstalovaných snímačů, ovládání displeje a modemu GSM. Komunikační modem GSM pomocí AT příkazů předává data vyhodnocená řídicí jednotkou do řídicího střediska. Dále předává přijaté SMS řídicí jednotce k vyhodnocení.

4 Čtečka RFID slouží pro identifikaci obsluhy (servis, doplňování) nebo zákazníka. Přiložením čipu RFID ke čtečce dojde k přečtení identifikačního kódu, který čtečka předá ke zpracování řídicí jednotce. Čtečka je vybavena reproduktorem, kde je různým tónem vyhodnoceno přiložení čipu. Delší pípnutí oznamuje úspěšnou identifikaci a vykonání povelu (výdej nápoje). Nízký delší tón signalizuje úspěšnou identifikaci, ale odmítnutý požadavek. Nejhlubší delší tón signalizuje přiložení čipu, kde neproběhla identifikace, tudíž není ani vykonán požadovaný povel. Ostatní zvukové signály jsou vymezeny pro servisní účely. Grafický display slouží pro komunikaci se zákazníkem. Jedná se o podsvícený grafický LCD display s rozlišením 124 x 64 bodů s aktivním orámováním. Způsob a obsah zobrazení je dán softwarem mikroprocesoru řídicí jednotky KFL Napájecí zdroj zabezpečuje napájení celé jednotky. Jedná se o spínaný zdroj +12V z důvodu co nejnižší spotřeby. Toto napětí je přiváděno přímo na elektromagnetický ventil a na podsvícení displeje. Je z něho také pomocí stabilizátoru +5V napájena deska procesoru a senzory. Elektromagnetický ventil nápoje je ventil určený pro potravinářské účely (nerez). Je ovládán cívkou pro napětí 12V DC. Odebíraný proud při sepnutí je 0.7A. Řídicí jednotka tento ventil spíná pomocí spínače CMOS typu Hight Side Driver, který umožňuje bezkontaktní spínání, navíc je odolný proti přepólování, zkratu i přehřátí. Jeho největší výhodou je diagnostika zátěže, takže řídicí jednotka je informována o stavu ventilu. Je indikován bezchybný provoz, odpojení ventilu a zkrat cívky. Těchto informací je využito v diagnostice celého stroje. Měřič průtoku nápoje slouží k odměřování zvolené dávky. Jedná se o průtokový vrtulkový snímač v provedení určeném pro potravinářství. Měření protečeného množství nápoje je odvozeno od počtu impulsů otáček vrtulky. Jedná se o bezkontaktní princip, kde ve vrtulce jsou symetricky umístěny dva miniaturní magnety v opačné polaritě. Na vnějším plášti snímače je umístěn snímací prvek citlivý na magnetické pole. Výsledkem je periodický signál obdélníkového tvaru, kde počet period je přímo úměrný množství protečeného nápoje. Tento signál vyhodnocuje řídicí jednotka. SW vybavením je možno na základě délky periody impulsů vyhodnotit průchod vzduchových bublin (konec sudu), které se nezapočítávají do celkového vytočeného množství nápoje. Snímač nulového tlaku plynu v lahvi slouží k získání informace o prázdné lahvi. Jedná se o speciální redukční ventil doplněný v regulační části o miniaturní magnet, jehož pole vyhodnocuje sonzor typu HAL (citlivý na magnetické pole). Snímač hladiny odpadní nádoby slouží k získání informace o plné odpadní nádobě až do výše denzoru, dojde k vyslání signálu řídicí jednotce. Snímač zavření dveří slouží k získání informace o zavřených dveří. Teplotní senzory slouží k získání informace o teplotě nápoje a okolí.

5 Technické parametry Automat Napájecí napětí: 230V/50Hz / 24V 1A Odběr proudu 230V: max. 0,25A (bez chladicího agregátu) Odběr proudu 24V: max 1A Rozměry jednotky KFL 09: 200 x 100 x 45 mm (š x v x h) Provozní teplota: 0 až 40 C Pracovní prostředí: základní dle ČSN čl Ochrana zařízení před nebezpečným dotykovým napětím: základní: dvojitou izolací a malým napětím (bez chladicího agregátu) Řídicí jednotka KFL-09 Napájecí napětí : 12V DC Odběr proudu 12V: max 1A Použitý mikroprocesor: PIC18F65J15 Napájení MCU: 3.3V Paměť programu: Flash 48 KB Paměť RAM: 2 KB Paměť EEPROM: 64 Kb I2C Display : LCD 120x64 b. s podsvícením Měřič průtoku: Allcomp MV02 Rozlišení: 4 ml Maximální průtok: 7l / min Snímač nulového tlaku plynu: Allcomp HAL502 Snímač hladiny: Allcomp SH01 Snímač dveří: Allcomp HAL 1M Snímač tlakové lahve: Allcomp SH01 * (volitelné) Snímač sudu: Allcomp SH 01 (volitelné) Tlačšítko: Emergency SMS (volitelné) Čtečka RFID: Allcomp PXR01-125kHz Modem GSM: TELIT GE863 Způsob komunikace SMS: ETSI GSM AT Commands Rozměr jednotky: 240 x 100 x 45 mm (š x v x h) tech
