IQ - SixSigma. IQ SixSigma Software pro analýzu a sledování procesů

Transkript

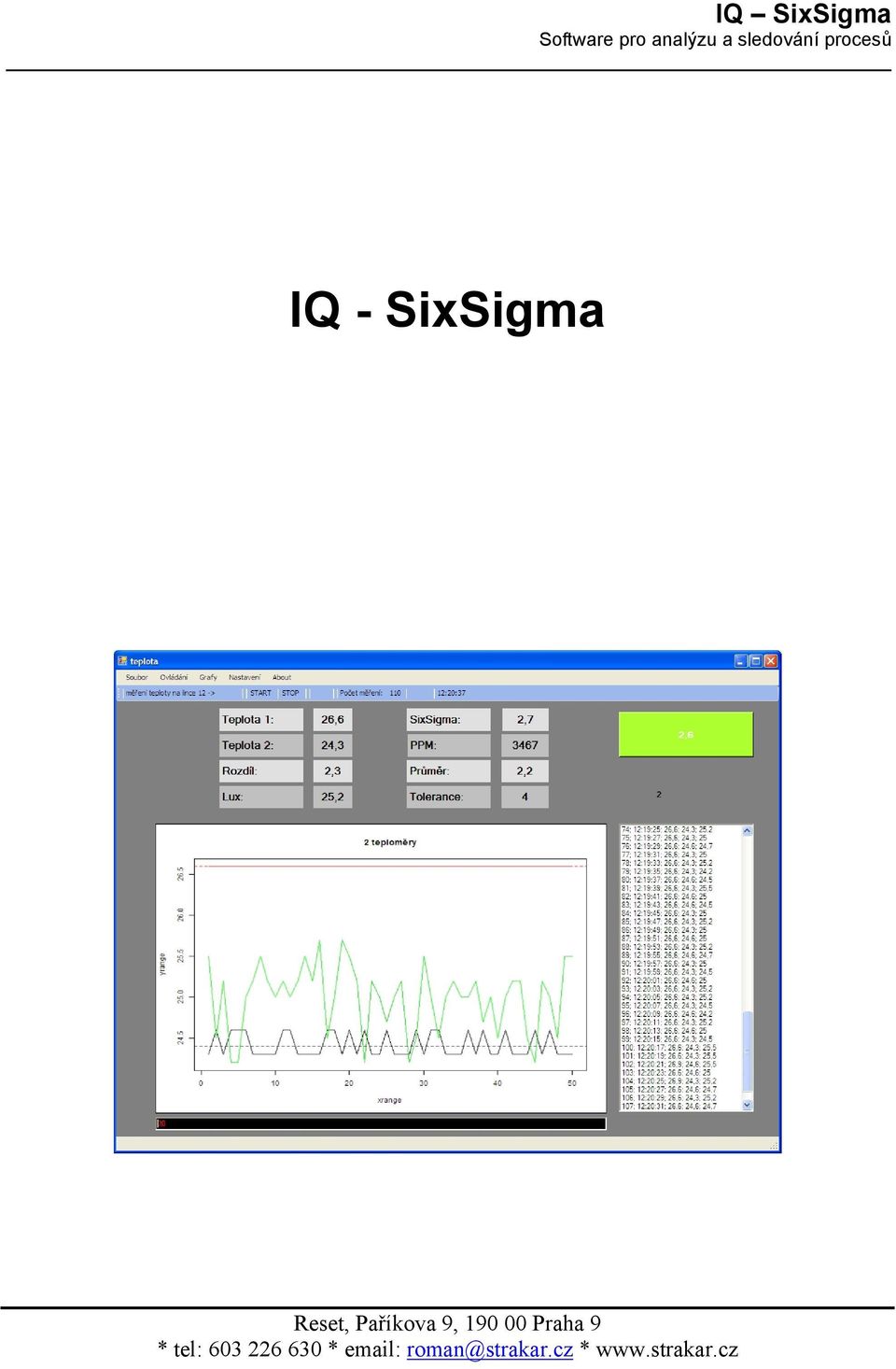

1 IQ - SixSigma

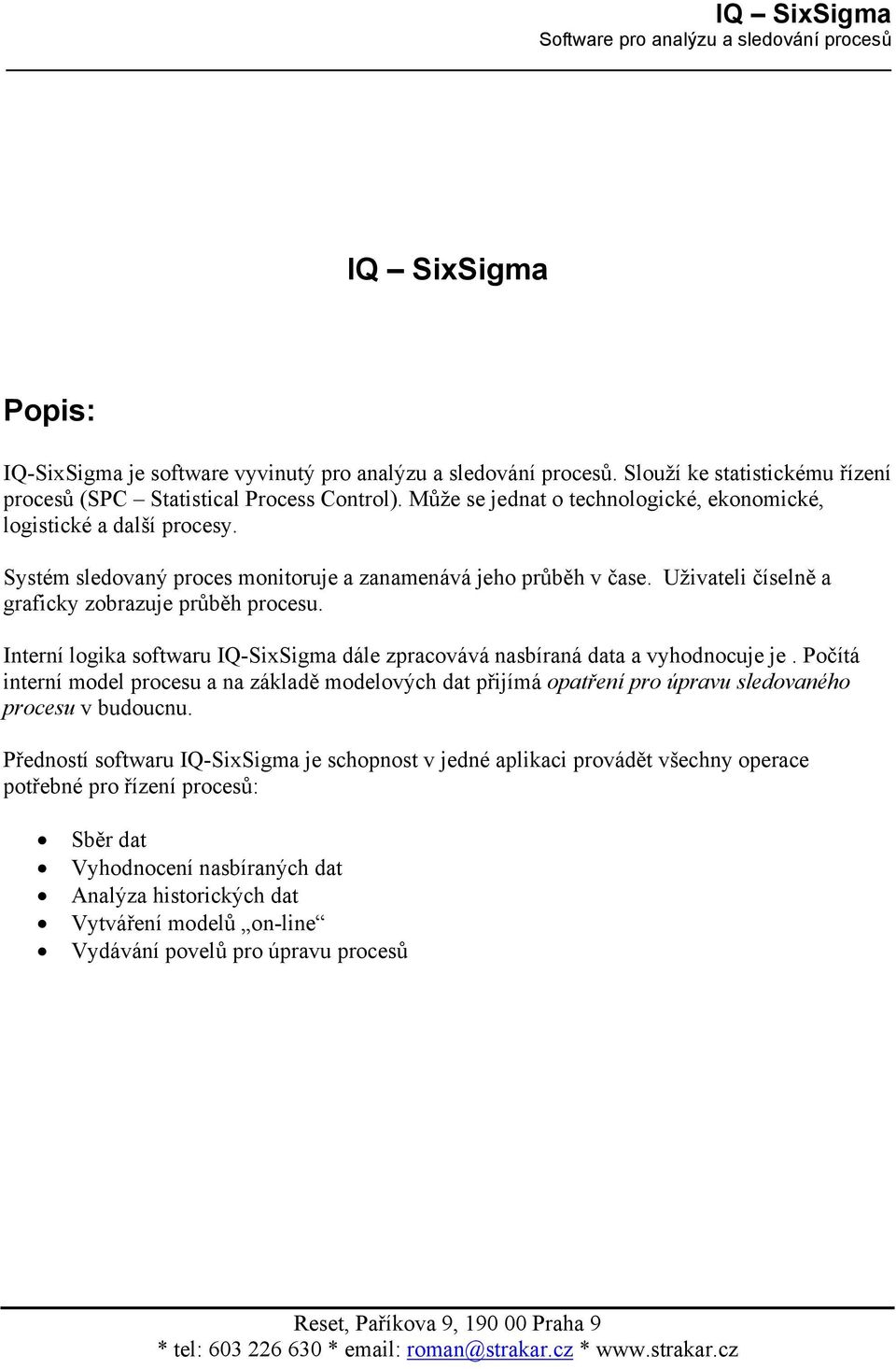

2 IQ SixSigma Popis: IQ-SixSigma je software vyvinutý pro analýzu a sledování procesů. Slouží ke statistickému řízení procesů (SPC Statistical Process Control). Může se jednat o technologické, ekonomické, logistické a další procesy. Systém sledovaný proces monitoruje a zanamenává jeho průběh v čase. Uživateli číselně a graficky zobrazuje průběh procesu. Interní logika softwaru IQ-SixSigma dále zpracovává nasbíraná data a vyhodnocuje je. Počítá interní model procesu a na základě modelových dat přijímá opatření pro úpravu sledovaného procesu v budoucnu. Předností softwaru IQ-SixSigma je schopnost v jedné aplikaci provádět všechny operace potřebné pro řízení procesů: Sběr dat Vyhodnocení nasbíraných dat Analýza historických dat Vytváření modelů on-line Vydávání povelů pro úpravu procesů

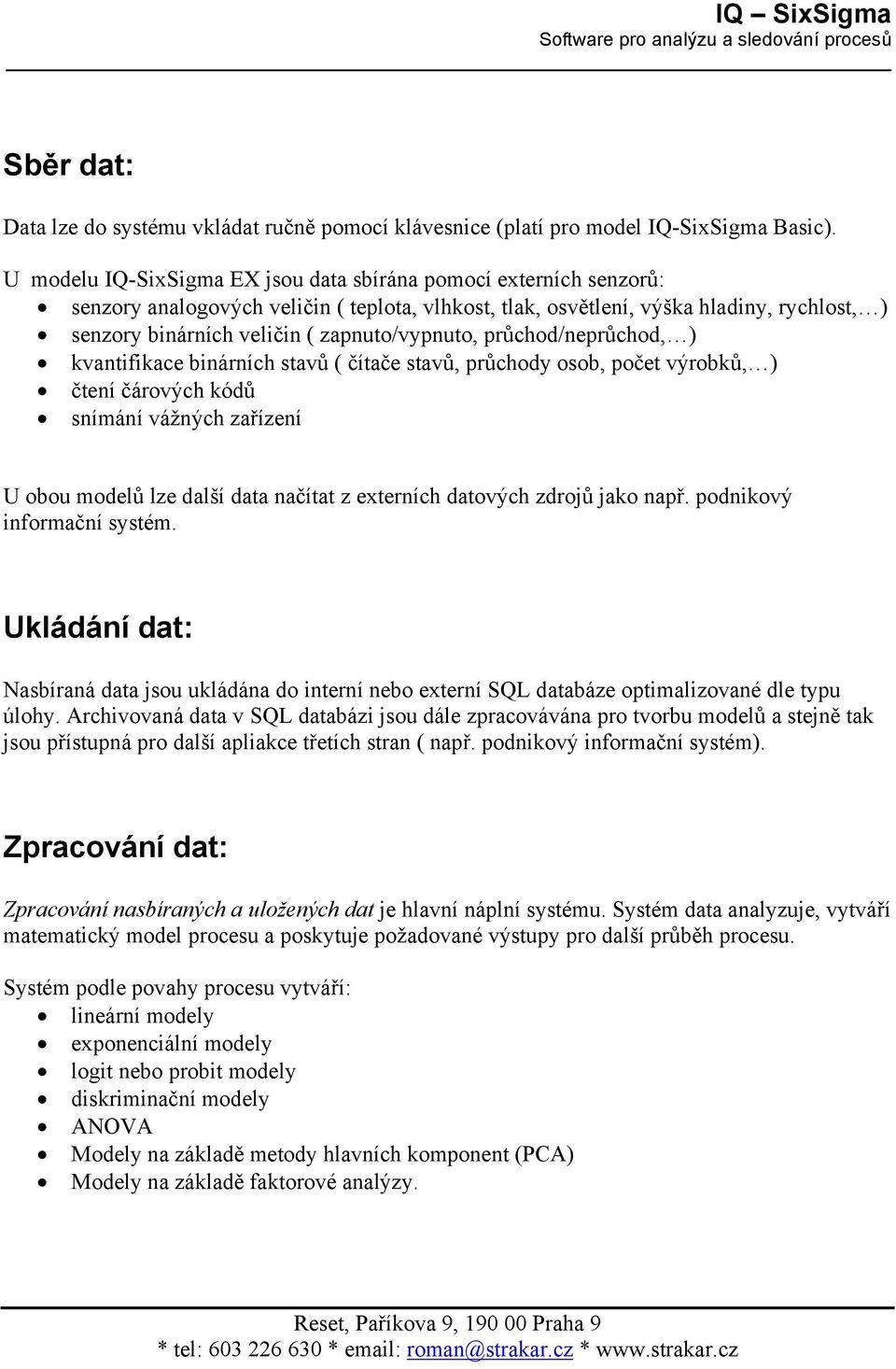

3 Sběr dat: Data lze do systému vkládat ručně pomocí klávesnice (platí pro model IQ-SixSigma Basic). U modelu IQ-SixSigma EX jsou data sbírána pomocí externích senzorů: senzory analogových veličin ( teplota, vlhkost, tlak, osvětlení, výška hladiny, rychlost, ) senzory binárních veličin ( zapnuto/vypnuto, průchod/neprůchod, ) kvantifikace binárních stavů ( čítače stavů, průchody osob, počet výrobků, ) čtení čárových kódů snímání vážných zařízení U obou modelů lze další data načítat z externích datových zdrojů jako např. podnikový informační systém. Ukládání dat: Nasbíraná data jsou ukládána do interní nebo externí SQL databáze optimalizované dle typu úlohy. Archivovaná data v SQL databázi jsou dále zpracovávána pro tvorbu modelů a stejně tak jsou přístupná pro další apliakce třetích stran ( např. podnikový informační systém). Zpracování dat: Zpracování nasbíraných a uložených dat je hlavní náplní systému. Systém data analyzuje, vytváří matematický model procesu a poskytuje požadované výstupy pro další průběh procesu. Systém podle povahy procesu vytváří: lineární modely exponenciální modely logit nebo probit modely diskriminační modely ANOVA Modely na základě metody hlavních komponent (PCA) Modely na základě faktorové analýzy.

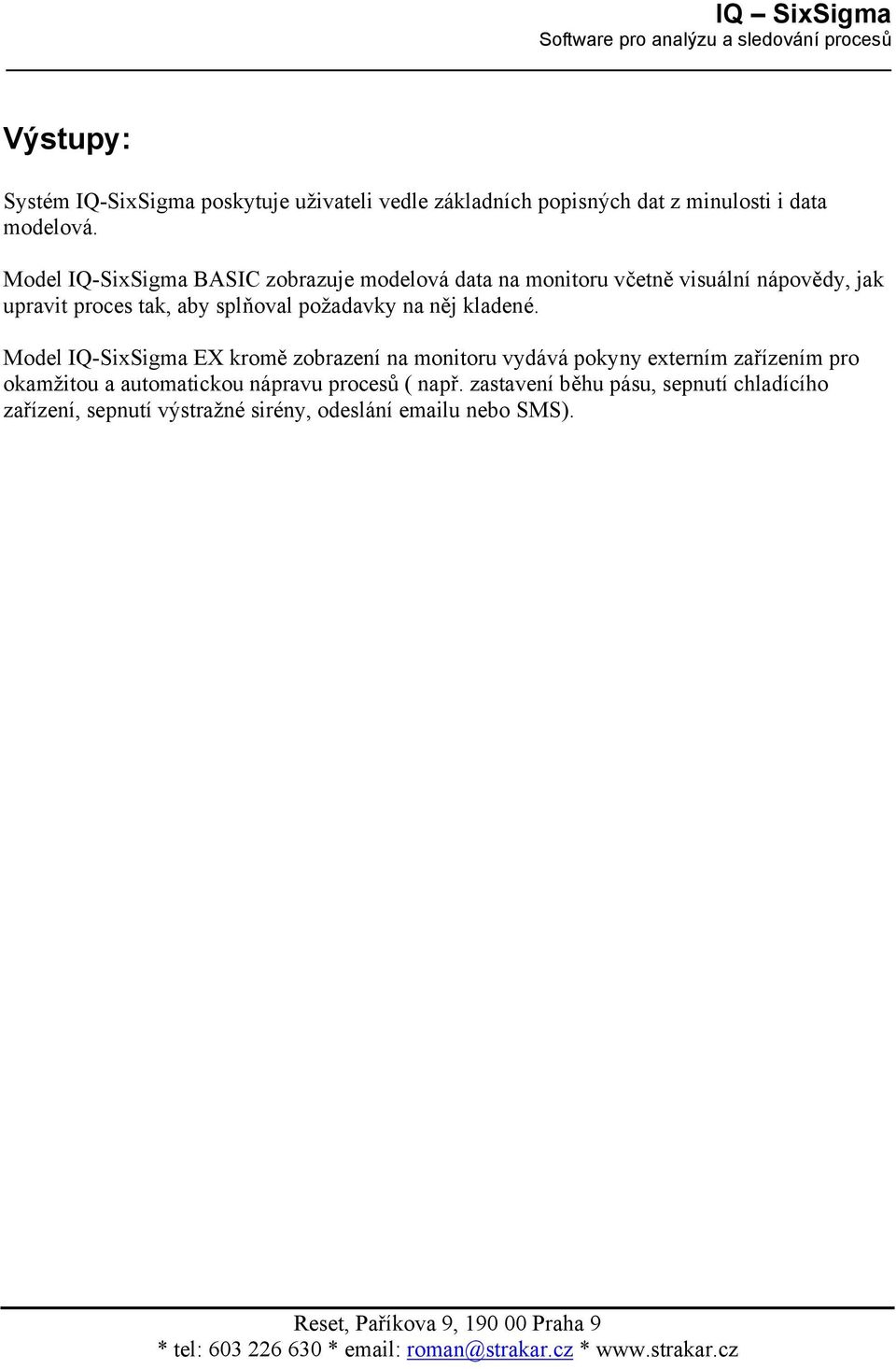

4 Výstupy: Systém IQ-SixSigma poskytuje uživateli vedle základních popisných dat z minulosti i data modelová. Model IQ-SixSigma BASIC zobrazuje modelová data na monitoru včetně visuální nápovědy, jak upravit proces tak, aby splňoval požadavky na něj kladené. Model IQ-SixSigma EX kromě zobrazení na monitoru vydává pokyny externím zařízením pro okamžitou a automatickou nápravu procesů ( např. zastavení běhu pásu, sepnutí chladícího zařízení, sepnutí výstražné sirény, odeslání u nebo SMS).

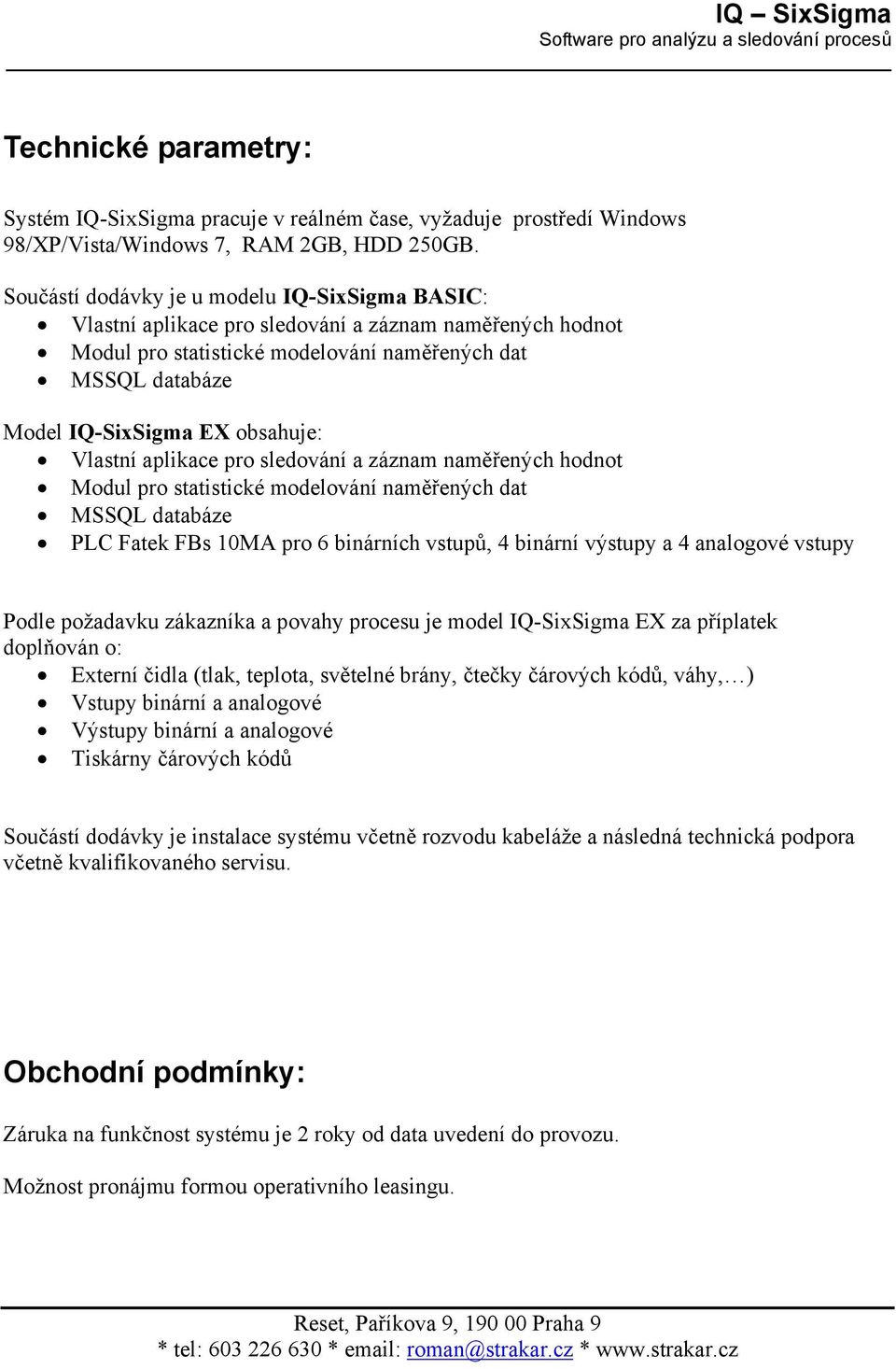

5 Technické parametry: Systém IQ-SixSigma pracuje v reálném čase, vyžaduje prostředí Windows 98/XP/Vista/Windows 7, RAM 2GB, HDD 250GB. Součástí dodávky je u modelu IQ-SixSigma BASIC: Vlastní aplikace pro sledování a záznam naměřených hodnot Modul pro statistické modelování naměřených dat MSSQL databáze Model IQ-SixSigma EX obsahuje: Vlastní aplikace pro sledování a záznam naměřených hodnot Modul pro statistické modelování naměřených dat MSSQL databáze PLC Fatek FBs 10MA pro 6 binárních vstupů, 4 binární výstupy a 4 analogové vstupy Podle požadavku zákazníka a povahy procesu je model IQ-SixSigma EX za příplatek doplňován o: Externí čidla (tlak, teplota, světelné brány, čtečky čárových kódů, váhy, ) Vstupy binární a analogové Výstupy binární a analogové Tiskárny čárových kódů Součástí dodávky je instalace systému včetně rozvodu kabeláže a následná technická podpora včetně kvalifikovaného servisu. Obchodní podmínky: Záruka na funkčnost systému je 2 roky od data uvedení do provozu. Možnost pronájmu formou operativního leasingu.

6 Grafické zobrazení dat: Nasbíraná data lze zobrazovat několika způsoby, volbu grafu provádí obsluha. Druh a počet zařazených grafů je volen podle povahy procesu tak, aby co nejvěrohodněhi zobrazil průběh procesu a modelová data ze systému. Volit lze mezi následujícími grafy: Spojnicový graf ( zobrazení průběhu procesu, predikovaná data, ) SixSigma graf ( zobrazení odchylky naměřených dat) Histogram ( zobrazení frekvene jednotlivých veličin) Sloupcoý graf ( zobrazení odchylek, zobrazení jednotlivých hodnot, ) Biplot (zobrazení vztahů dvou veličin, PCA, faktorová analýza, ) Bagplot ( zobrazení průběhu dvou veličin a jejich vzájemného vztahu) Výstupy modelových dat jsou chápány jako povely obsluze nebo přímo zařízení. Představují zásah do systému a proto jsou graficky zvýrazněné výstražnými barvami červená, žlutá, zelená. Grafické prostředí celé aplikace je voleno v neutrálních šedých brvách z důvodu, aby právě výstražné povely byly zvýrazněny. Obsluha procesu tak pouhým pohledem na monitor zjistí aktuální stav procesu a může snadno identifikovat systémem generované zásahy.

7

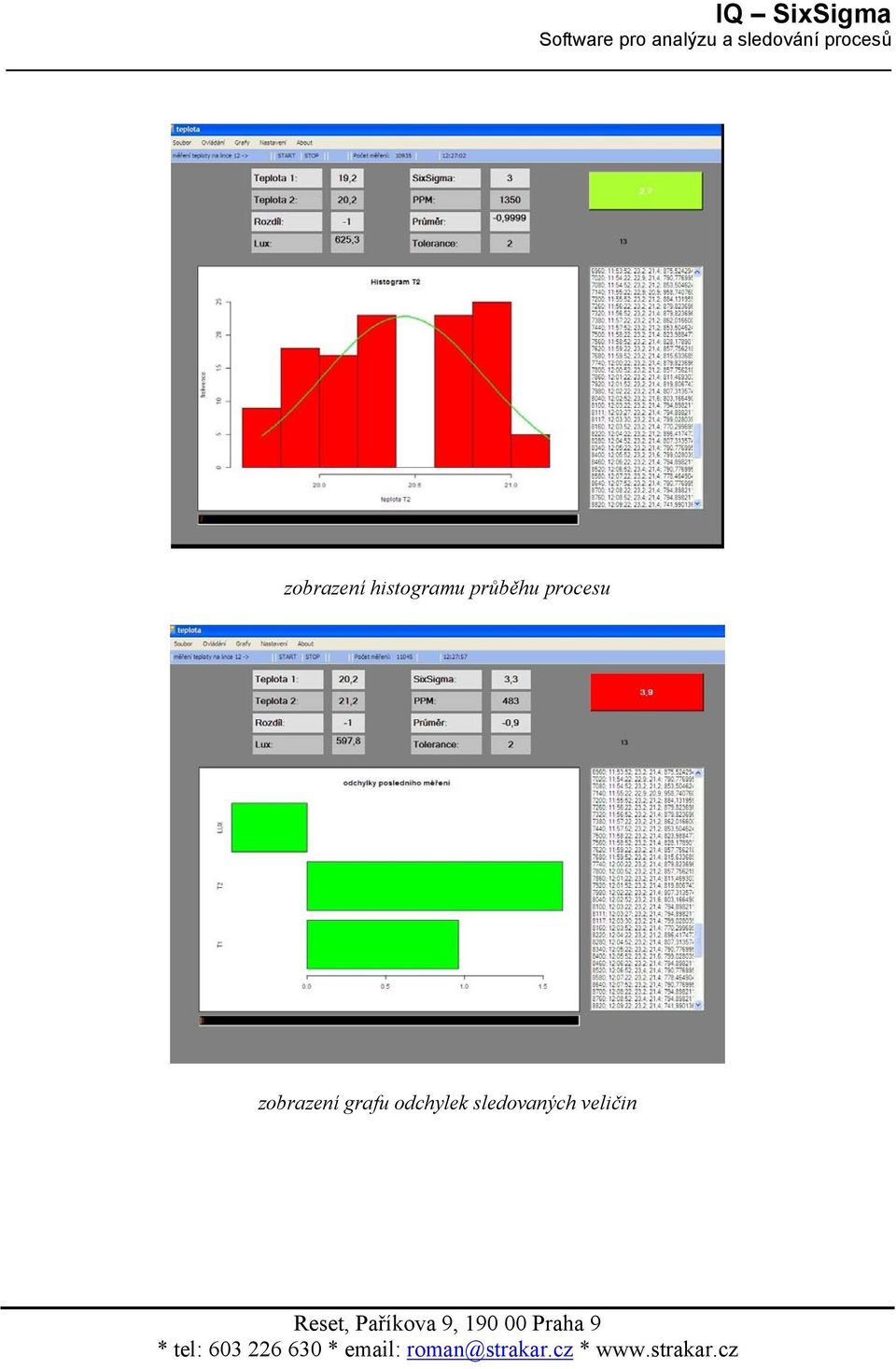

8 zobrazení histogramu průběhu procesu zobrazení grafu odchylek sledovaných veličin
