BOGBALLE A/S. ...řešení, která ovlivnila celkový vývoj!

Transkript

1

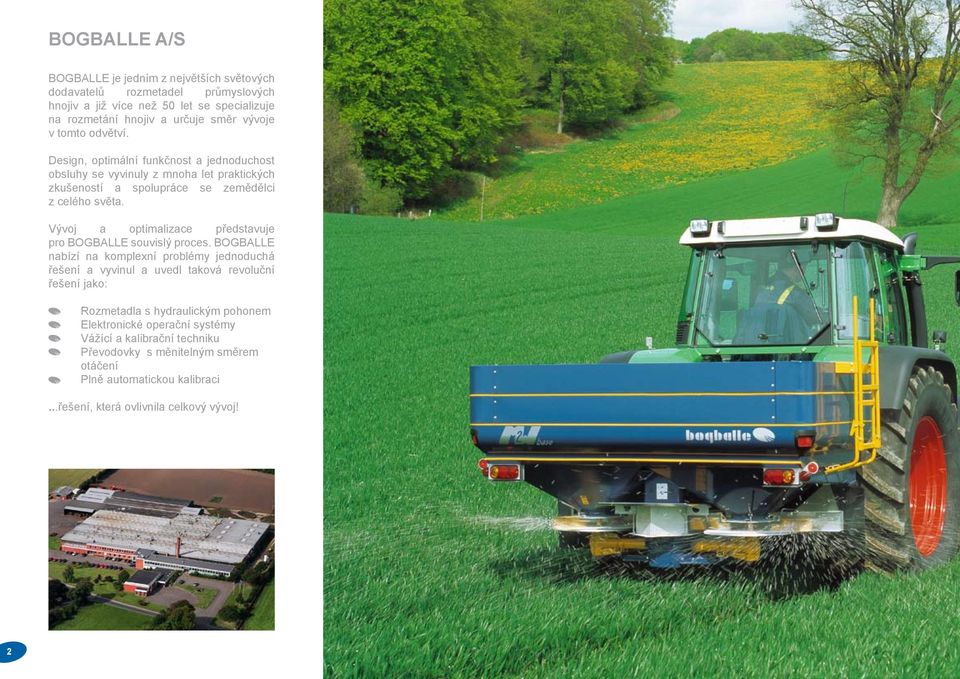

2 BOGBALLE A/S BOGBALLE je jedním z největších světových dodavatelů rozmetadel průmyslových hnojiv a již více než 50 let se specializuje na rozmetání hnojiv a určuje směr vývoje v tomto odvětví. Design, optimální funkčnost a jednoduchost obsluhy se vyvinuly z mnoha let praktických zkušeností a spolupráce se zemědělci z celého světa. Vývoj a optimalizace představuje pro BOGBALLE souvislý proces. BOGBALLE nabízí na komplexní problémy jednoduchá řešení a vyvinul a uvedl taková revoluční řešení jako: Rozmetadla s hydraulickým pohonem Elektronické operační systémy Vážící a kalibrační techniku Převodovky s měnitelným směrem otáčení Plně automatickou kalibraci...řešení, která ovlivnila celkový vývoj!

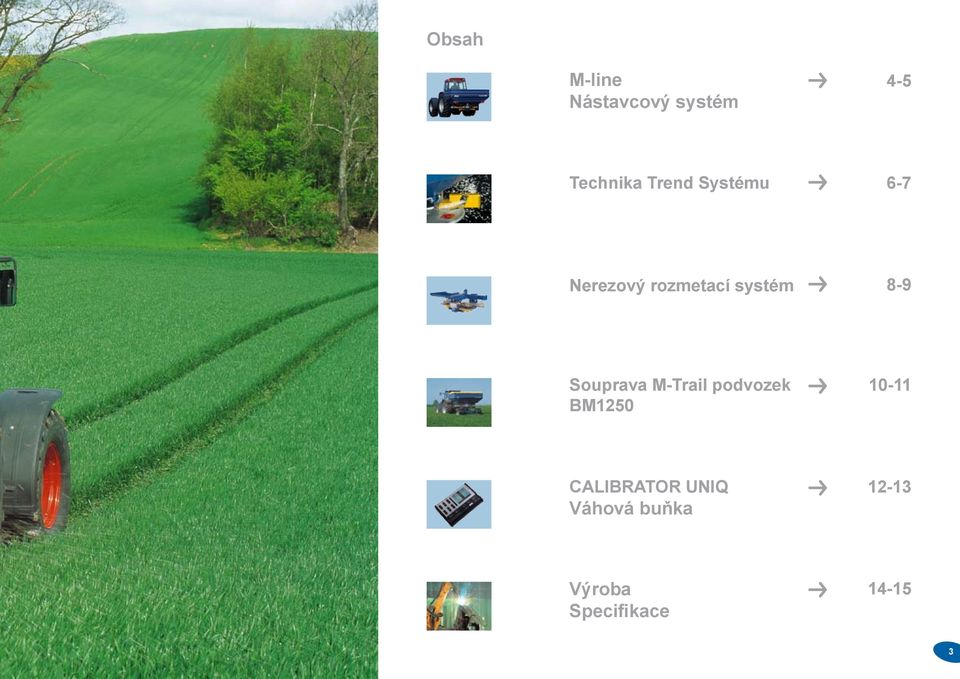

3 Obsah M-line Nástavcový systém 4-5 Technika Trend Systému 6-7 Nerezový rozmetací systém 8-9 Souprava M-Trail podvozek BM CALIBRATOR UNIQ Váhová buňka Výroba Specifikace 14-15

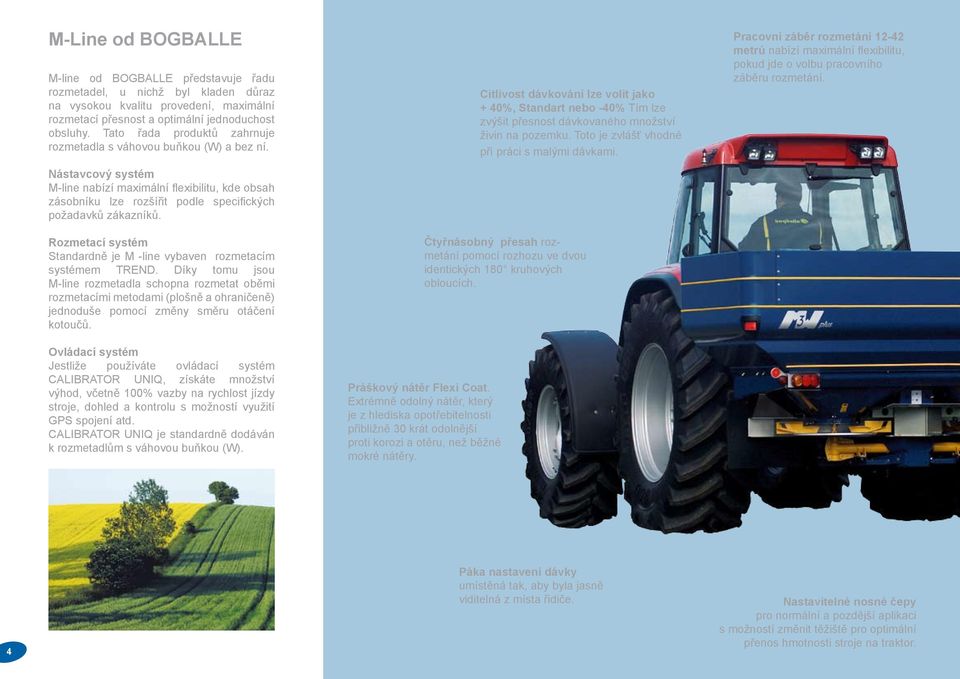

4 M-Line od BOGBALLE Pracovní záběr rozmetání metrů nabízí maximální flexibilitu, M-line od BOGBALLE představuje řadu rozmetadel, u nichž byl kladen důraz na vysokou kvalitu provedení, maximální rozmetací přesnost a optimální jednoduchost obsluhy. Tato řada produktů zahrnuje rozmetadla s váhovou buňkou (W) a bez ní. Nástavcový systém M-line nabízí maximální flexibilitu, kde obsah zásobníku lze rozšířit podle specifických požadavků zákazníků. Citlivost dávkování lze volit jako + 40%, Standart nebo -40% Tím lze zvýšit přesnost dávkovaného množství živin na pozemku. Toto je zvlášť vhodné při práci s malými dávkami. pokud jde o volbu pracovního záběru rozmetání. Rozmetací systém Standardně je M -line vybaven rozmetacím systémem TREND. Díky tomu jsou M-line rozmetadla schopna rozmetat oběmi rozmetacími metodami (plošně a ohraničeně) jednoduše pomocí změny směru otáčení kotoučů. Ovládací systém Jestliže používáte ovládací systém CALIBRATOR UNIQ, získáte množství výhod, včetně 100% vazby na rychlost jízdy stroje, dohled a kontrolu s možností využití GPS spojení atd. CALIBRATOR UNIQ je standardně dodáván k rozmetadlům s váhovou buňkou (W). Čtyřnásobný přesah rozmetání pomocí rozhozu ve dvou identických 180 kruhových obloucích. Práškový nátěr Flexi Coat. Extrémně odolný nátěr, který je z hlediska opotřebitelnosti přibližně 30 krát odolnější proti korozi a otěru, než běžné mokré nátěry. 4 Páka nastavení dávky umístěná tak, aby byla jasně viditelná z místa řidiče. Nastavitelné nosné čepy pro normální a pozdější aplikaci s možností změnit těžiště pro optimální přenos hmotnosti stroje na traktor.

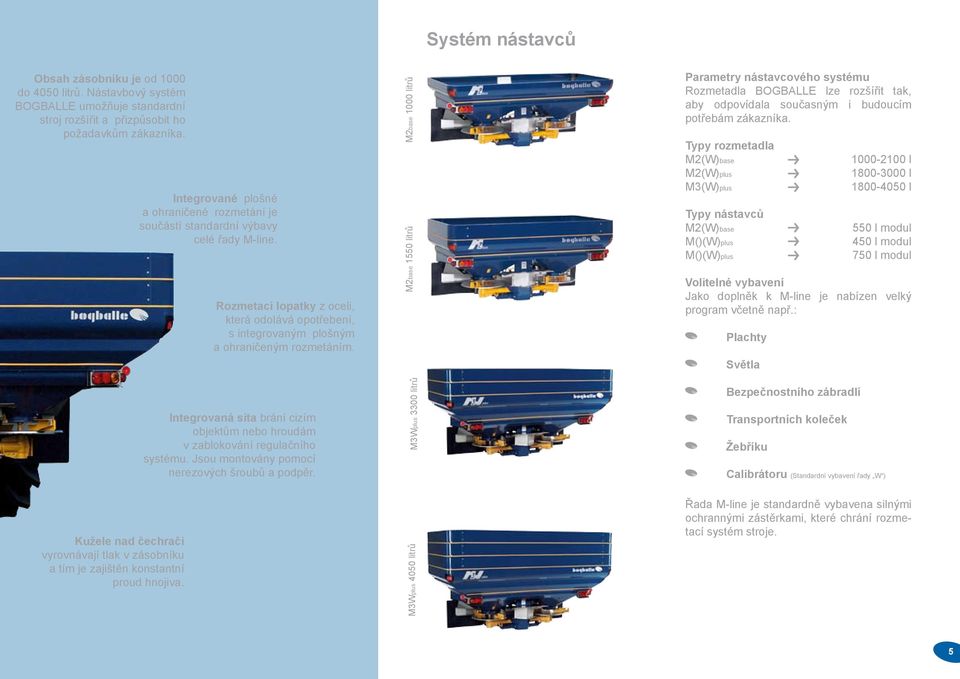

5 Systém nástavců Obsah zásobníku je od 1000 do 4050 litrů. Nástavbový systém BOGBALLE umožňuje standardní stroj rozšířit a přizpůsobit ho požadavkům zákazníka. Kužele nad čechrači vyrovnávají tlak v zásobníku a tím je zajištěn konstantní proud hnojiva. Integrované plošné a ohraničené rozmetání je součástí standardní výbavy celé řady M-line. Rozmetací lopatky z oceli, která odolává opotřebení, s integrovaným plošným a ohraničeným rozmetáním. Integrovaná síta brání cizím objektům nebo hroudám v zablokování regulačního systému. Jsou montovány pomocí nerezových šroubů a podpěr. M2base 1000 litrů M2base 1550 litrů M3Wplus 4050 litrů M3Wplus 3300 litrů Parametry nástavcového systému Rozmetadla BOGBALLE lze rozšířit tak, aby odpovídala současným i budoucím potřebám zákazníka. Typy rozmetadla M2(W)base M2(W)plus M3(W)plus Typy nástavců M2(W)base M()(W)plus M()(W)plus l l l 550 l modul 450 l modul 750 l modul Volitelné vybavení Jako doplněk k M-line je nabízen velký program včetně např.: Plachty Světla Bezpečnostního zábradlí Transportních koleček Žebříku Calibrátoru (Standardní vybavení řady W ) Řada M-line je standardně vybavena silnými ochrannými zástěrkami, které chrání rozmetací systém stroje. 5

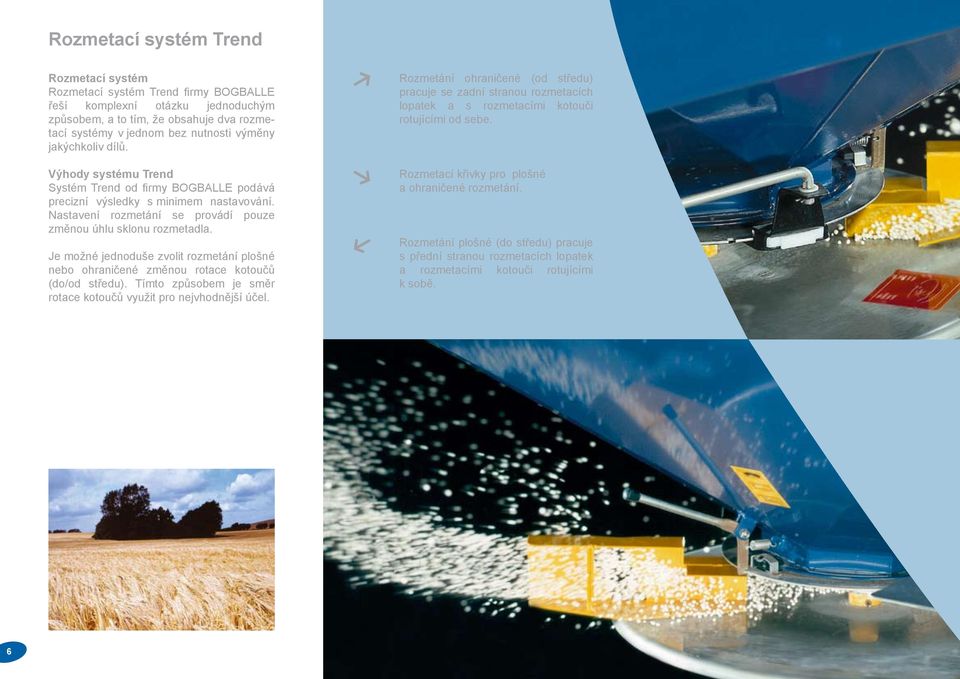

6 Rozmetací systém Trend Rozmetací systém Rozmetací systém Trend firmy BOGBALLE řeší komplexní otázku jednoduchým způsobem, a to tím, že obsahuje dva rozmetací systémy v jednom bez nutnosti výměny jakýchkoliv dílů. Výhody systému Trend Systém Trend od firmy BOGBALLE podává precizní výsledky s minimem nastavování. Nastavení rozmetání se provádí pouze změnou úhlu sklonu rozmetadla. Je možné jednoduše zvolit rozmetání plošné nebo ohraničené změnou rotace kotoučů (do/od středu). Tímto způsobem je směr rotace kotoučů využit pro nejvhodnější účel. Rozmetání ohraničené (od středu) pracuje se zadní stranou rozmetacích lopatek a s rozmetacími kotouči rotujícími od sebe. Rozmetací křivky pro plošné a ohraničené rozmetání. Rozmetání plošné (do středu) pracuje s přední stranou rozmetacích lopatek a rozmetacími kotouči rotujícími k sobě. 6

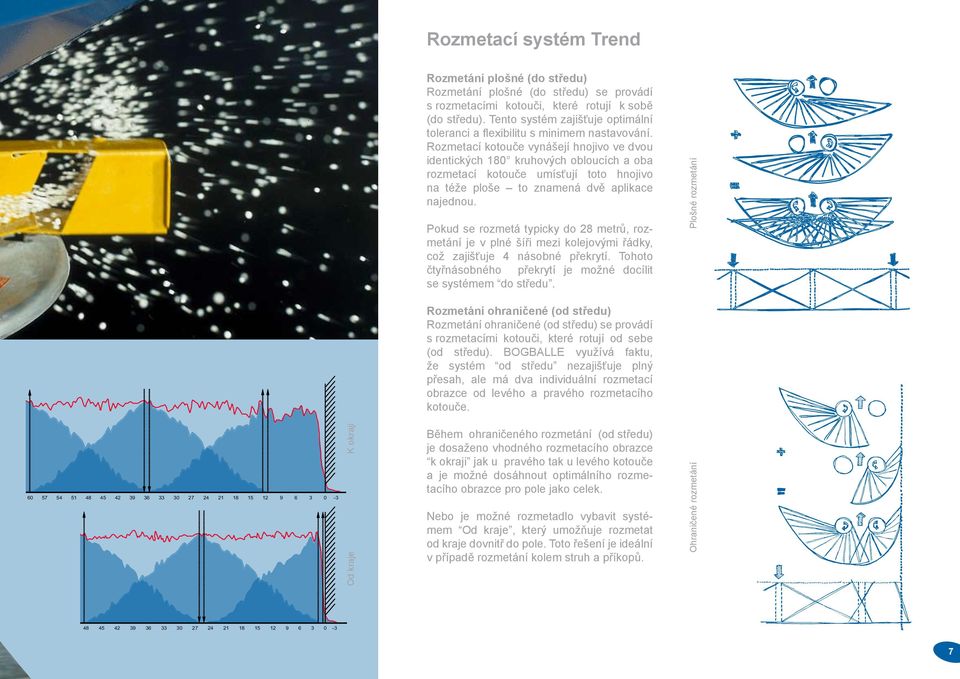

7 Rozmetací systém Trend Rozmetání plošné (do středu) Rozmetání plošné (do středu) se provádí s rozmetacími kotouči, které rotují k sobě (do středu). Tento systém zajišťuje optimální toleranci a flexibilitu s minimem nastavování. Rozmetací kotouče vynášejí hnojivo ve dvou identických 180 kruhových obloucích a oba rozmetací kotouče umísťují toto hnojivo na téže ploše to znamená dvě aplikace najednou. Pokud se rozmetá typicky do 28 metrů, rozmetání je v plné šíři mezi kolejovými řádky, což zajišťuje 4 násobné překrytí. Tohoto čtyřnásobného překrytí je možné docílit se systémem do středu. Plošné rozmetání Rozmetání ohraničené (od středu) Rozmetání ohraničené (od středu) se provádí s rozmetacími kotouči, které rotují od sebe (od středu). BOGBALLE využívá faktu, že systém od středu nezajišťuje plný přesah, ale má dva individuální rozmetací obrazce od levého a pravého rozmetacího kotouče K okraji Od kraje Během ohraničeného rozmetání (od středu) je dosaženo vhodného rozmetacího obrazce k okraji jak u pravého tak u levého kotouče a je možné dosáhnout optimálního rozmetacího obrazce pro pole jako celek. Nebo je možné rozmetadlo vybavit systémem Od kraje, který umožňuje rozmetat od kraje dovnitř do pole. Toto řešení je ideální v případě rozmetání kolem struh a příkopů. Ohraničené rozmetání

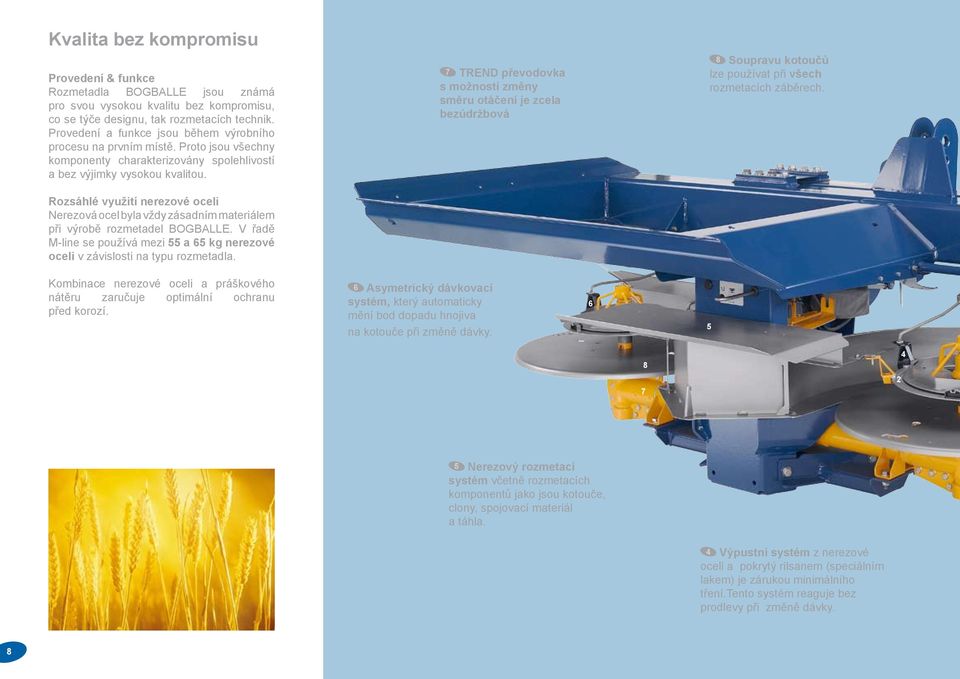

8 Kvalita bez kompromisu Provedení & funkce Rozmetadla BOGBALLE jsou známá pro svou vysokou kvalitu bez kompromisu, co se týče designu, tak rozmetacích technik. Provedení a funkce jsou během výrobního procesu na prvním místě. Proto jsou všechny komponenty charakterizovány spolehlivostí a bez výjimky vysokou kvalitou. 7 TREND převodovka s možností změny směru otáčení je zcela bezúdržbová 8 Soupravu kotoučů lze používat při všech rozmetacích záběrech. Rozsáhlé využití nerezové oceli Nerezová ocel byla vždy zásadním materiálem při výrobě rozmetadel BOGBALLE. V řadě M-line se používá mezi 55 a 65 kg nerezové oceli v závislosti na typu rozmetadla. Kombinace nerezové oceli a práškového nátěru zaručuje optimální ochranu před korozí. 6 Asymetrický dávkovací systém, který automaticky mění bod dopadu hnojiva na kotouče při změně dávky Nerezový rozmetací systém včetně rozmetacích komponentů jako jsou kotouče, clony, spojovací materiál a táhla. 4 Výpustní systém z nerezové oceli a pokrytý rilsanem (speciálním lakem) je zárukou minimálního tření.tento systém reaguje bez prodlevy při změně dávky. 8

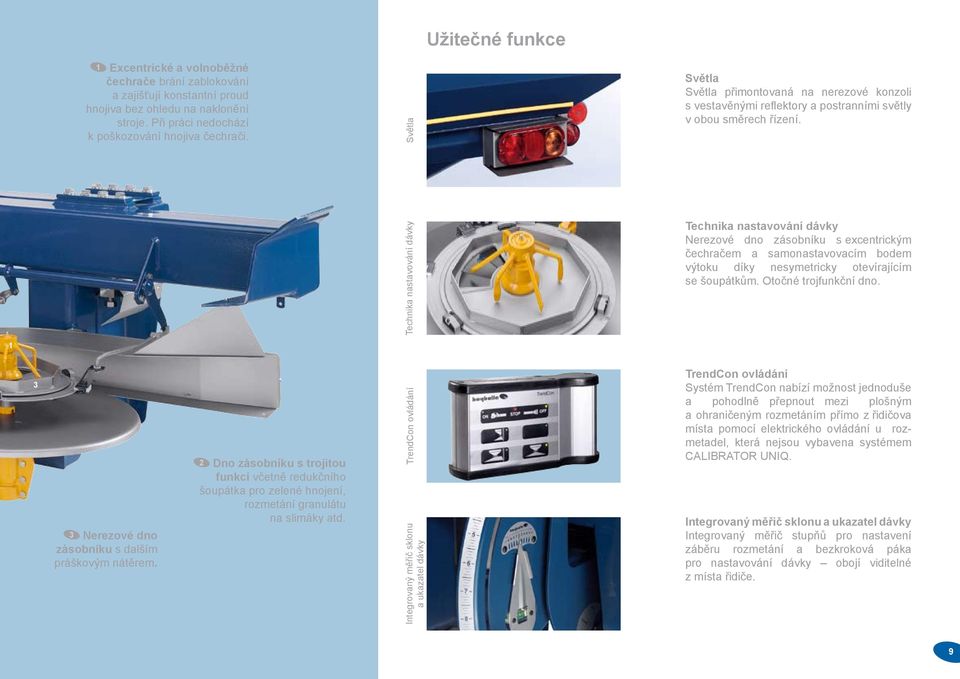

9 Užitečné funkce 1 Excentrické a volnoběžné čechrače brání zablokování a zajišťují konstantní proud hnojiva bez ohledu na naklonění stroje. Při práci nedochází k poškozování hnojiva čechrači. Technika nastavování dávky Světla Světla Světla přimontovaná na nerezové konzoli s vestavěnými reflektory a postranními světly v obou směrech řízení. Technika nastavování dávky Nerezové dno zásobníku s excentrickým čechračem a samonastavovacím bodem výtoku díky nesymetricky otevírajícím se šoupátkům. Otočné trojfunkční dno Nerezové dno zásobníku s dalším práškovým nátěrem. 2 Dno zásobníku s trojitou funkcí včetně redukčního šoupátka pro zelené hnojení, rozmetání granulátu na slimáky atd. TrendCon ovládání Integrovaný měřič sklonu a ukazatel dávky TrendCon ovládání Systém TrendCon nabízí možnost jednoduše a pohodlně přepnout mezi plošným a ohraničeným rozmetáním přímo z řidičova místa pomocí elektrického ovládání u rozmetadel, která nejsou vybavena systémem CALIBRATOR UNIQ. Integrovaný měřič sklonu a ukazatel dávky Integrovaný měřič stupňů pro nastavení záběru rozmetání a bezkroková páka pro nastavování dávky obojí viditelné z místa řidiče. 9

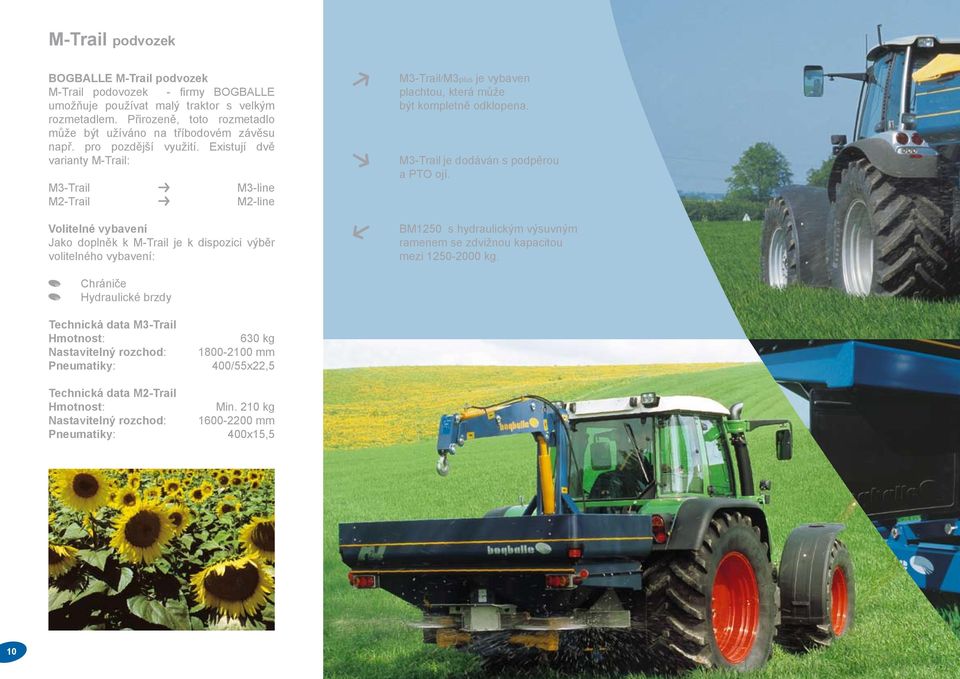

10 M-Trail podvozek BOGBALLE M-Trail podvozek M-Trail podovozek - firmy BOGBALLE umožňuje používat malý traktor s velkým rozmetadlem. Přirozeně, toto rozmetadlo může být užíváno na tříbodovém závěsu např. pro pozdější využití. Existují dvě varianty M-Trail: M3-Trail M2-Trail M3-line M2-line Volitelné vybavení Jako doplněk k M-Trail je k dispozici výběr volitelného vybavení: M3-Trail/M3plus je vybaven plachtou, která může být kompletně odklopena. M3-Trail je dodáván s podpěrou a PTO ojí. BM1250 s hydraulickým výsuvným ramenem se zdvižnou kapacitou mezi kg. Chrániče Hydraulické brzdy Technická data M3-Trail Hmotnost: Nastavitelný rozchod: Pneumatiky: 630 kg mm 400/55x22,5 Technická data M2-Trail Hmotnost: Min. 210 kg Nastavitelný rozchod: mm Pneumatiky: 400x15,5 10

11 Nakladač velkých pytlů BM1250 Snadná manipulace s velkými pytli Zvedák velkých pytlů BOGBALLE BM1250 je namontován s M-line rozmetadly v 3 bodovém závěsu s traktorem. Kapacita stroje může tak být zvýšena o 3-5 ha/plnění, pokud jsou do stroje umístěny velké pytle. Velká zdvihací kapacita BM1250 má zdvihací kapacitu mezi kg. Hydraulicky výsuvné rameno umožňuje sbírat pytle přímo ze země nebo z vozu. Technická data BM1250 lze používat s rozmetadly, která mají kapacitu zásobníku do 2550 litrů. Všechny hydraulické trubky jsou vybaveny zámky proti pádu pro optimální bezpečnost během práce. Technická data BM1250 Zdvihací kapacita: Max. zdvihací výška: Max. délka ramene: Minimální tlak oleje: Maximální tlak oleje: Hmotnost: kg 4,15 metrů 2,38 metrů 180 barů 210 barů 325 kg 11

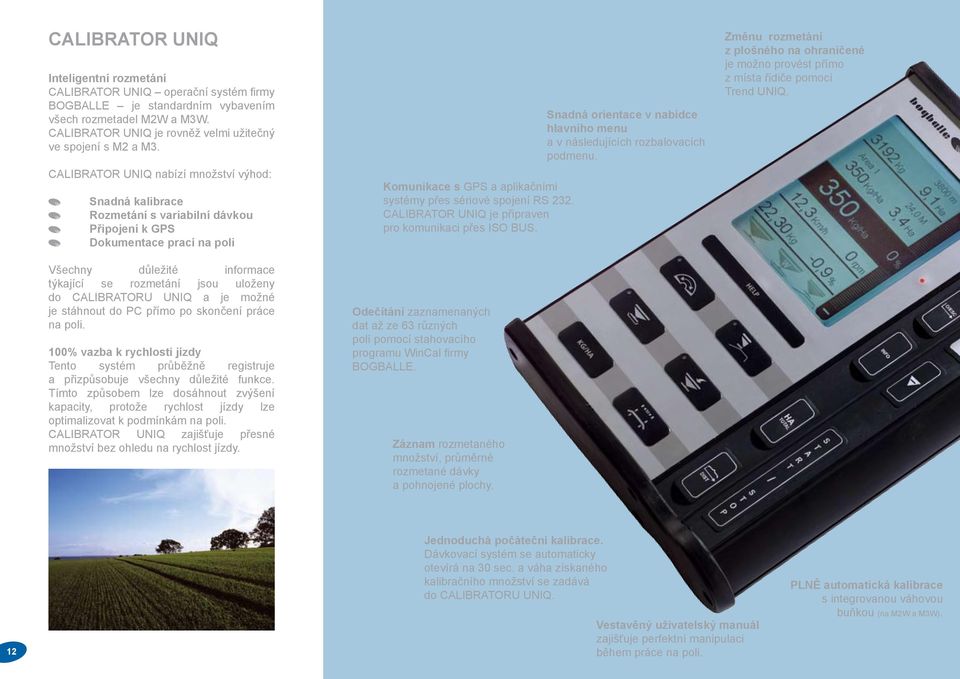

12 CALIBRATOR UNIQ Inteligentní rozmetání CALIBRATOR UNIQ operační systém firmy BOGBALLE je standardním vybavením všech rozmetadel M2W a M3W. CALIBRATOR UNIQ je rovněž velmi užitečný ve spojení s M2 a M3. CALIBRATOR UNIQ nabízí množství výhod: Snadná kalibrace Rozmetání s variabilní dávkou Připojení k GPS Dokumentace prací na poli Všechny důležité informace týkající se rozmetání jsou uloženy do CALIBRATORU UNIQ a je možné je stáhnout do PC přímo po skončení práce na poli. 100% vazba k rychlosti jízdy Tento systém průběžně registruje a přizpůsobuje všechny důležité funkce. Tímto způsobem lze dosáhnout zvýšení kapacity, protože rychlost jízdy lze optimalizovat k podmínkám na poli. CALIBRATOR UNIQ zajišťuje přesné množství bez ohledu na rychlost jízdy. Komunikace s GPS a aplikačními systémy přes sériové spojení RS 232. CALIBRATOR UNIQ je připraven pro komunikaci přes ISO BUS. Odečítání zaznamenaných dat až ze 63 různých polí pomocí stahovacího programu WinCal firmy BOGBALLE. Záznam rozmetaného množství, průměrné rozmetané dávky a pohnojené plochy. Snadná orientace v nabídce hlavního menu a v následujících rozbalovacích podmenu. Změnu rozmetání z plošného na ohraničené je možno provést přímo z místa řidiče pomocí Trend UNIQ. 12 Jednoduchá počáteční kalibrace. Dávkovací systém se automaticky otevírá na 30 sec. a váha získaného kalibračního množství se zadává do CALIBRATORU UNIQ. Vestavěný uživatelský manuál zajišťuje perfektní manipulaci během práce na poli. PLNĚ automatická kalibrace s integrovanou váhovou buňkou (na M2W a M3W).

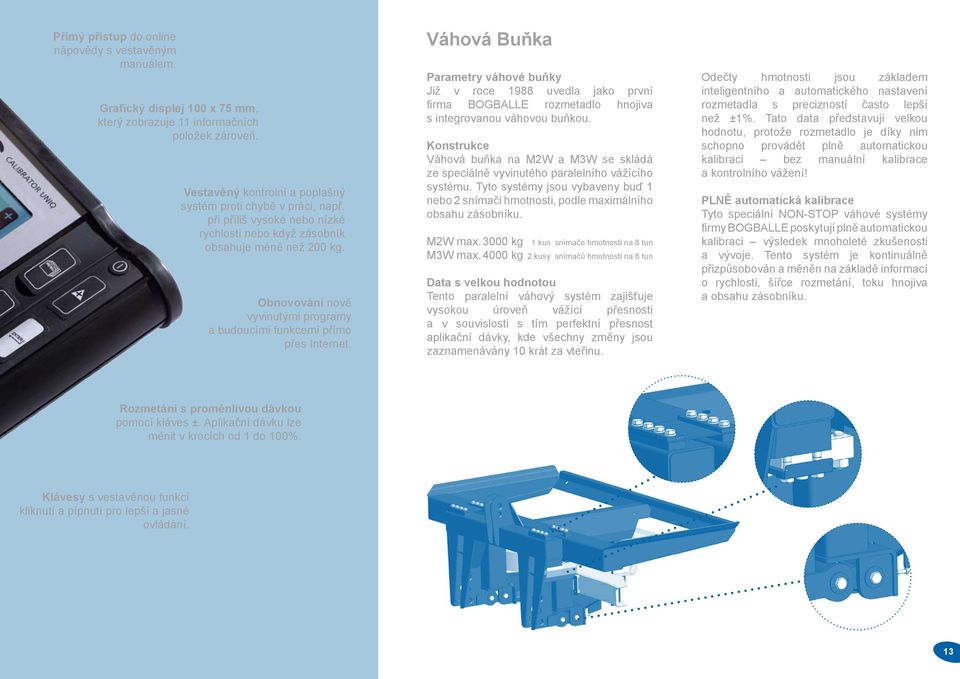

13 Přímý přístup do online nápovědy s vestavěným manuálem. Grafický displej 100 x 75 mm, který zobrazuje 11 informačních položek zároveň. Vestavěný kontrolní a poplašný systém proti chybě v práci, např. při příliš vysoké nebo nízké rychlosti nebo když zásobník obsahuje méně než 200 kg. Obnovování nově vyvinutými programy a budoucími funkcemi přímo přes Internet. Váhová Buňka Parametry váhové buňky Již v roce 1988 uvedla jako první firma BOGBALLE rozmetadlo hnojiva s integrovanou váhovou buňkou. Konstrukce Váhová buňka na M2W a M3W se skládá ze speciálně vyvinutého paralelního vážícího systému. Tyto systémy jsou vybaveny buď 1 nebo 2 snímači hmotnosti, podle maximálního obsahu zásobníku. M2W max kg 1 kus snímače hmotnosti na 6 tun M3W max kg 2 kusy snímačů hmotnosti na 6 tun Data s velkou hodnotou Tento paralelní váhový systém zajišťuje vysokou úroveň vážící přesnosti a v souvislosti s tím perfektní přesnost aplikační dávky, kde všechny změny jsou zaznamenávány 10 krát za vteřinu. Odečty hmotnosti jsou základem inteligentního a automatického nastavení rozmetadla s precizností často lepší než ±1%. Tato data představují velkou hodnotu, protože rozmetadlo je díky nim schopno provádět plně automatickou kalibraci bez manuální kalibrace a kontrolního vážení! PLNĚ automatická kalibrace Tyto speciální NON-STOP váhové systémy firmy BOGBALLE poskytují plně automatickou kalibraci výsledek mnoholeté zkušenosti a vývoje. Tento systém je kontinuálně přizpůsobován a měněn na základě informací o rychlosti, šířce rozmetání, toku hnojiva a obsahu zásobníku. Rozmetání s proměnlivou dávkou pomocí kláves ±. Aplikační dávku lze měnit v krocích od 1 do 100%. Klávesy s vestavěnou funkcí kliknutí a pípnutí pro lepší a jasné ovládání. 13

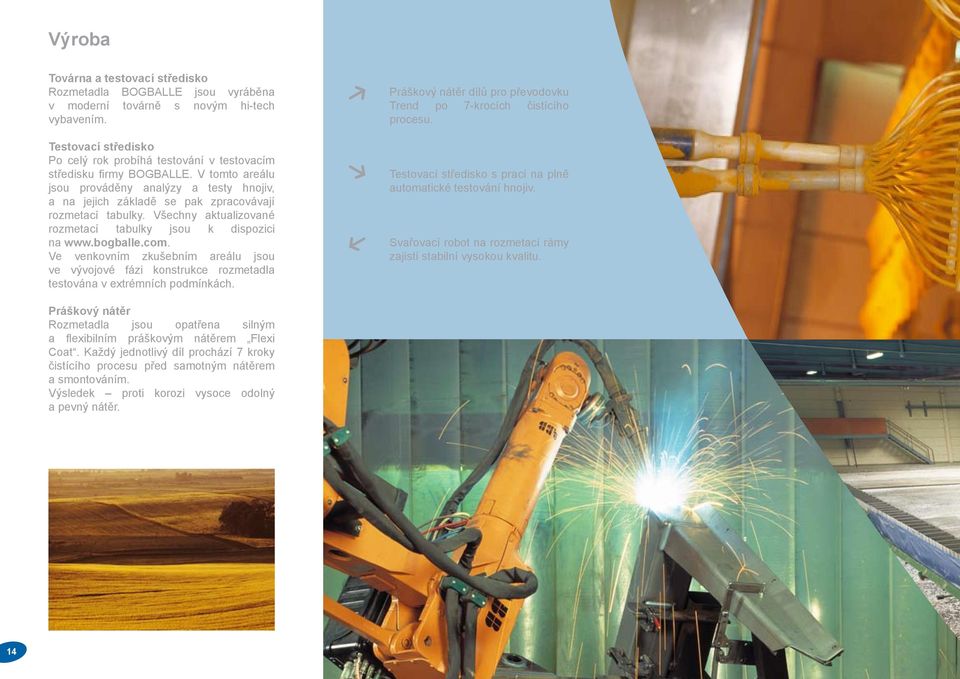

14 Výroba Továrna a testovací středisko Rozmetadla BOGBALLE jsou vyráběna v moderní továrně s novým hi-tech vybavením. Testovací středisko Po celý rok probíhá testování v testovacím středisku firmy BOGBALLE. V tomto areálu jsou prováděny analýzy a testy hnojiv, a na jejich základě se pak zpracovávají rozmetací tabulky. Všechny aktualizované rozmetací tabulky jsou k dispozici na Ve venkovním zkušebním areálu jsou ve vývojové fázi konstrukce rozmetadla testována v extrémních podmínkách. Práškový nátěr dílů pro převodovku Trend po 7-krocích čistícího procesu. Testovací středisko s prací na plně automatické testování hnojiv. Svařovací robot na rozmetací rámy zajistí stabilní vysokou kvalitu. Práškový nátěr Rozmetadla jsou opatřena silným a flexibilním práškovým nátěrem Flexi Coat. Každý jednotlivý díl prochází 7 kroky čistícího procesu před samotným nátěrem a smontováním. Výsledek proti korozi vysoce odolný a pevný nátěr. 14

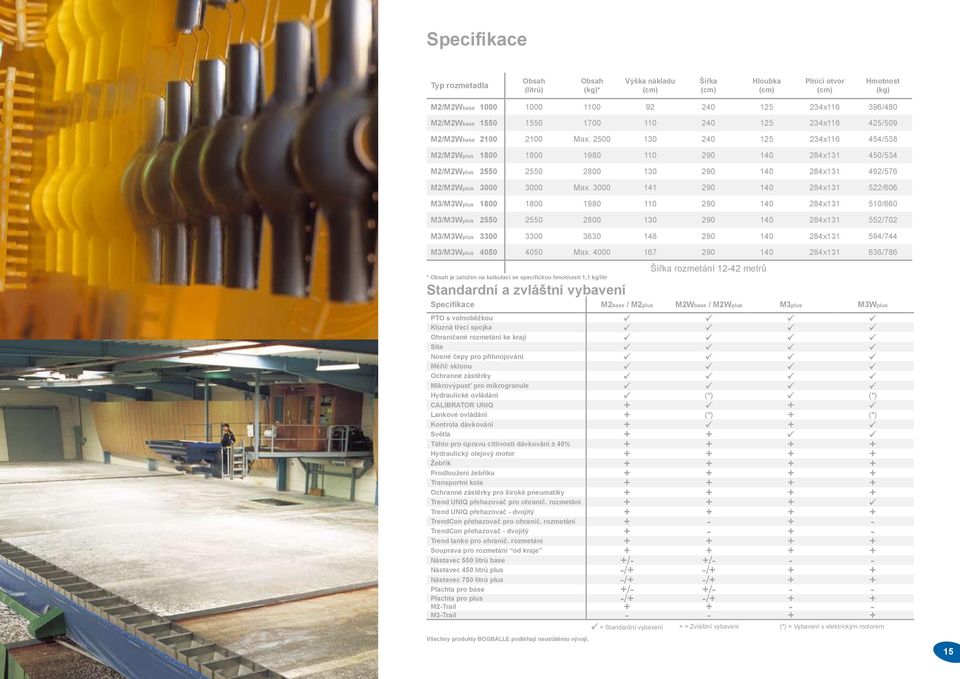

15 Specifikace Typ rozmetadla Obsah (litrů) Obsah (kg)* Výška nákladu (cm) Šířka (cm) Hloubka (cm) Plnící otvor (cm) Hmotnost (kg) M2/M2Wbase x /480 M2/M2Wbase x /509 M2/M2Wbase Max x /538 M2/M2Wplus x /534 M2/M2Wplus x /576 M2/M2Wplus Max x /606 M3/M3Wplus x /660 M3/M3Wplus x /702 M3/M3Wplus x /744 M3/M3Wplus Max x /786 * Obsah je založen na kalkulaci se specifickou hmotností 1,1 kg/litr Standardní a zvláštní vybavení Všechny produkty BOGBALLE podléhají neustálému vývoji. Šířka rozmetání metrů Specifikace M2base / M2plus M2Wbase / M2Wplus M3plus M3Wplus PTO s volnoběžkou Kluzná třecί spojka Ohraničené rozmetání ke kraji Síta Nosné čepy pro přihnojování Měřič sklonu Ochranné zástěrky Mikrovýpust pro mikrogranule Hydraulické ovládání (*) (*) CALIBRATOR UNIQ + + Lankové ovládání + (*) + (*) Kontrola dávkování + + Světla + + Táhlo pro úpravu citlivosti dávkování ± 40% Hydraulický olejový motor Žebřík Prodloužení žebříku Transportní kola Ochranné zástěrky pro široké pneumatiky Trend UNIQ přehazovač pro ohranič. rozmetání Trend UNIQ přehazovač - dvojitý TrendCon přehazovač pro ohranič. rozmetání TrendCon přehazovač - dvojitý Trend lanko pro ohranič. rozmetání Souprava pro rozmetání od kraje Nástavec 550 litrů base +/- +/- - - Nástavec 450 litrů plus -/+ -/+ + + Nástavec 750 litrů plus -/+ -/+ + + Plachta pro base +/- +/- - - Plachta pro plus -/+ -/+ + + M2-Trail M3-Trail = Standardní vybavení + = Zvláštní vybavení (*) = Vybavení s elektrickým motorem 15
