1 Hiab 211W Nosnost 21 tm Informační brožura o výrobku

3 Další usnadnění recyklace Rychlý a kompaktní Hiab XS 211W HiPro je 21tm jeřáb optimalizovaný pro lehké aplikace při recyklaci materiálů a dokonalá volba, pokud potřebujete rychlý jeřáb s vysokou přesností, který se vejde na velmi kompaktní nákladní vozy. Konečně je k dispozici 21tm jeřáb, který nabízí: Délku přesahu ve složeném stavu kratší než 3,2 m. Instalační výšku menší než 4 m a to i na vysokém podvozku, je-li nutný. Vynikající funkčnost na krátkou vzdálenost a spoustu místa pod ramenem na zdvihání vysokých břemen blízko sloupu. Vodorovný dosah 9,7 m (tři roztahovací ramena). Tři hydraulické nástavce. Prvotřídní rychlost a přesnost. 3

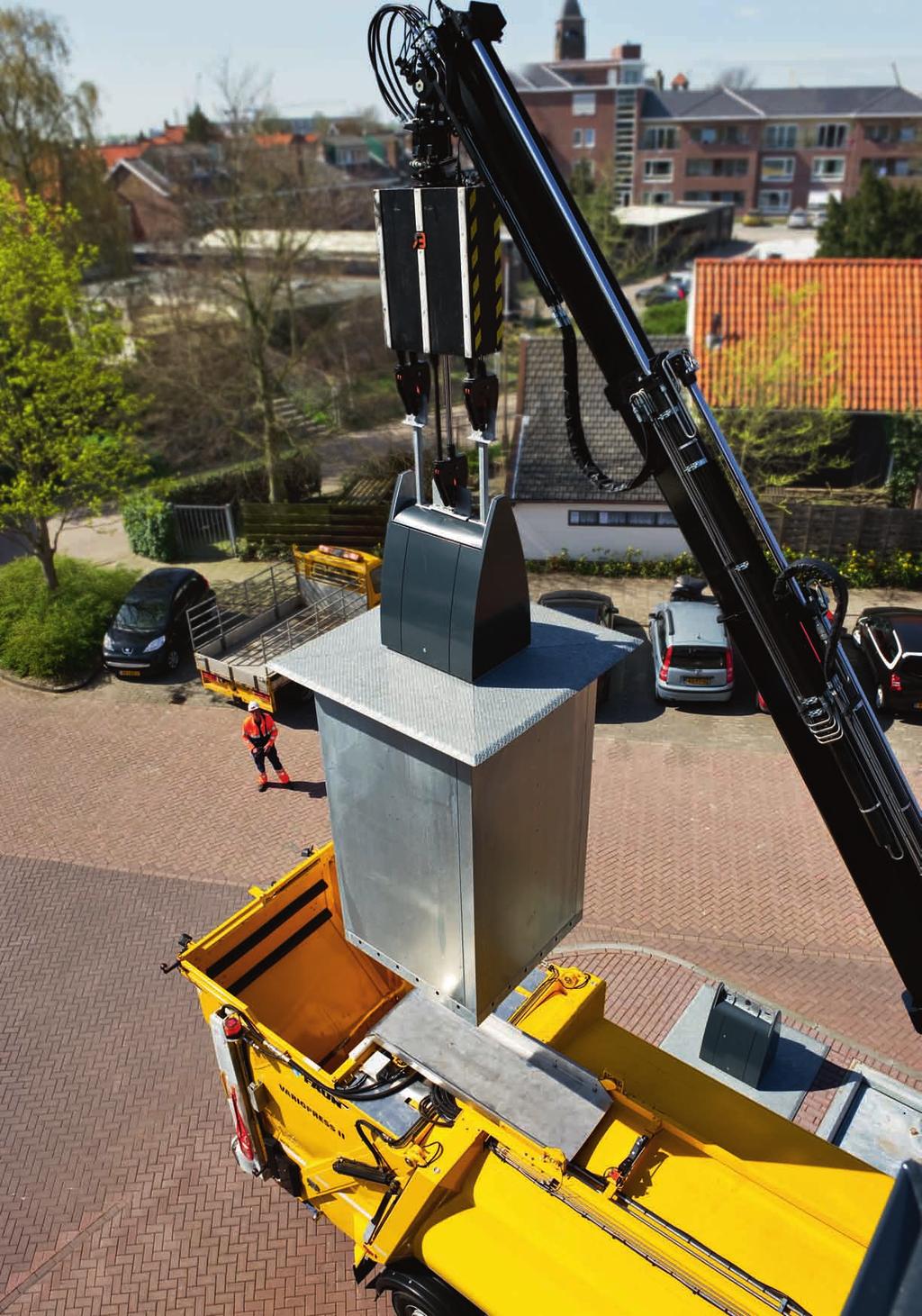

Krátký ve složeném stavu, dlouhý po roztažení Recyklační kontejnery se často vyprazdňují v omezených prostorech, v nichž se vozidlo tísní na chodníku mezi květináči a budovami.

4 Krátký ve složeném stavu, dlouhý po roztažení Recyklační kontejnery se často vyprazdňují v omezených prostorech, v nichž se vozidlo tísní na chodníku mezi květináči a budovami. Často je nutné použít kompaktní vozidlo. V takových situacích je nejlepší volbou jeřáb Hiab XS 211W s velmi krátkým, nesklopným druhým ramenem. Ve složeném stavu na zhutňovači nebo sběrné jednotce vozidla zabírá pouze 3,2 m. Přesto má celkový dosah téměř 10 m ve vodorovném směru a dobrých 12,5 m ve svislém směru. Další výbornou charakteristikou je nízká instalační výška i na vysokém podvozku. Rychlý sběr odpadu Sběr odpadu musí probírat rychle. Díky ovládacímu systému Hiab HiPro získáte skvělou produktivitu, vysokou rychlost a prvotřídní přesnost. Pokud potřebujete skutečně vysoký průtok oleje při zachování minimální spotřeby paliva, minimálních emisí a minimálního opotřebení hydrauliky, určitě oceníte čerpadlo s proměnným průtokem. 3,3 m volného prostoru blízko sloupu Některá břemena, například nakladače a kontejnery na odpad, jsou vysoké a zabírají spoustu místa pod jeřábem. V takových případech přijde vhod zdvih jeřábu Hiab XS 211W. Úplně roztažené nástavce poskytují více než 3,3 m volného prostoru pod ramenem jeřábu. To je spousta místa pro vysoká břemena. 4

5 5

Ovládací systém HiPro HiPro je prostě nejmodernější ovládací systém na současném trhu s autojeřáby, který disponuje bezkonkurenční rychlostí, přesností a bezpečností.

Produktivita je maximalizována rozložením průtoku v čerpadlech (PFD), které dokáže zajistit nepřetržitý superplynulý provoz.

Vyznačuje se dvanácti proporcionálními funkcemi na řízení jeřábu, doplňkovým vybavením a příslušenstvím; všechny tyto prvky mají stejnou přesnost.

6 Ovládací systém HiPro HiPro je prostě nejmodernější ovládací systém na současném trhu s autojeřáby, který disponuje bezkonkurenční rychlostí, přesností a bezpečností. Těchto parametrů dosahuje kombinací dálkového ovladače CombiDrive 2, řídicího systému Space 5000 a ventilu 91. Podstatného zvýšení nosnosti se dosáhlo díky automatické regulaci rychlosti (ASC). Produktivita je maximalizována rozložením průtoku v čerpadlech (PFD), které dokáže zajistit nepřetržitý superplynulý provoz. CombiDrive 2 S dálkovým ovládáním Hiab CombiDrive můžete stát při ovládání jeřábu na nejlepším možném místě. Vyznačuje se dvanácti proporcionálními funkcemi na řízení jeřábu, doplňkovým vybavením a příslušenstvím; všechny tyto prvky mají stejnou přesnost. HiPro K dispozici je několik elektronických funkcí na zvýšení produktivity, které zajišťují větší nosnost a zlepšují provozní účinnost. Každá funkce je navržena tak, aby se sama hladce aktivovala a pomohla zvýšit produktivitu. Ventil 91 Ventil Hiab 91 představuje vrchol technologie hydraulických ventilů a zvládá velmi velké průtoky oleje. Jedná se o uzavřený regulační rozvaděč s kompenzací tlaku a snímáním zatížení, který nabízí obsluze velice citlivou a přesnou manipulaci s jeřábem. 130 l/min 80 l/min Ventil 91 Ventil 91 zvyšuje rychlost a přesnost jeřábů. Umožňuje dosáhnout centimetrové přesnosti při dosazích překračujících 30 metrů. Podporuje funkci PFD, která zaručuje, že jeřáb vždy reaguje podle očekávání, i když dojde k překročení teoretického maximálního průtoku oleje. CombiDrive 2 Hiab CombiDrive 2 představuje vrchol uživatelského komfortu, proto používáme tento systém dálkového ovládání v naší nejvyšší řadě HiPro a dalších vybraných modelech jeřábů Hiab. Nabízí informace, přesnost, intuitivní ovládání a funkce s vyšší přesností než jakýkoliv jiný výrobek na trhu. Tři aktivní displeje poskytují přístup ke klíčovým informacím z jeřábu a funkce indikátoru v reálném čase zaručuje, že v každém okamžiku se zobrazuje správný symbol páky bez ohledu na to, jaká funkce je právě přiřazena každé jednotlivé páce. Tomu se říká uživatelský komfort. Rozložení průtoku v čerpadlech (PFD) V situacích, kdy jeřáb pracuje na samé hranici svých možností a používá několik funkcí najednou, se může stát, že i to největší čerpadlo nedokáže dodat dost oleje. Funkce rozložení průtoku v čerpadlech (PFD) rozvádí dostupný olej proporcionálním způsobem podle toho, jak obsluha pohybuje pákami. Veškeré funkce i nadále pracují podle očekávání, bez jakýchkoliv přerušení nebo překvapení, i když je třeba vyšší průtok oleje, než je k dispozici. 6

7 Technické údaje 211BW-3 Max. nosnost (knm) 177 Dosah, hydraulické nástavce (m) 9,8 Dosah, ruční nástavce (m) - Dosah/nosnost (m/kg) 2,7 / ,1 / ,4 / ,7 / 1920 Otočný úhel 406 Prostor potřebný k instalaci s výložníkem / bez výložníku (mm) - Hmotnost, standardní jeřáb bez stabilizátorů (kg) 2700 Hmotnost, stabilizační zařízení (kg) - Hiab 211BW Min 3190 / max m m kg 3750 kg 2520 kg 1920 kg Omezení odpovědnosti. Jeřáby Hiab splňují nejvyšší standardy bezpečnosti a životnosti a prošly důkladným testováním. Pro tento model byly provedeny pevnostní výpočty podle normy DIN v únavové třídě S2. Certifikovaný system zajištění jakosti společnosti Cargotec splňuje požadavky normy ISO Některé položky uvedené v našich textových materiálech mohou představovat nadstandardní vybavení. Některé aplikace mohou vyžadovat úřední povolení. Vyhrazujeme si právo na změnu technické specifikace bez předchozího oznámení. Jeřáby Hiab vyrobené pro členské státy EU jsou opatřeny značkou CE a splňují požadavky evropské normy EN

8 Cargotec zlepšuje efektivitu pohybu nákladu nabídkou řešení pro nakládání a vykládání zboží na souši i na moři kdekoli se náklad pohybuje. Hlavní dceřiné značky společnosti Cargotec pro manipulaci s nákladem Hiab, Kalmar a MacGregor zaujímají v globálním měřítku vedoucí pozici na trzích ve svém oboru. PB-211W-CS-EU_111005
