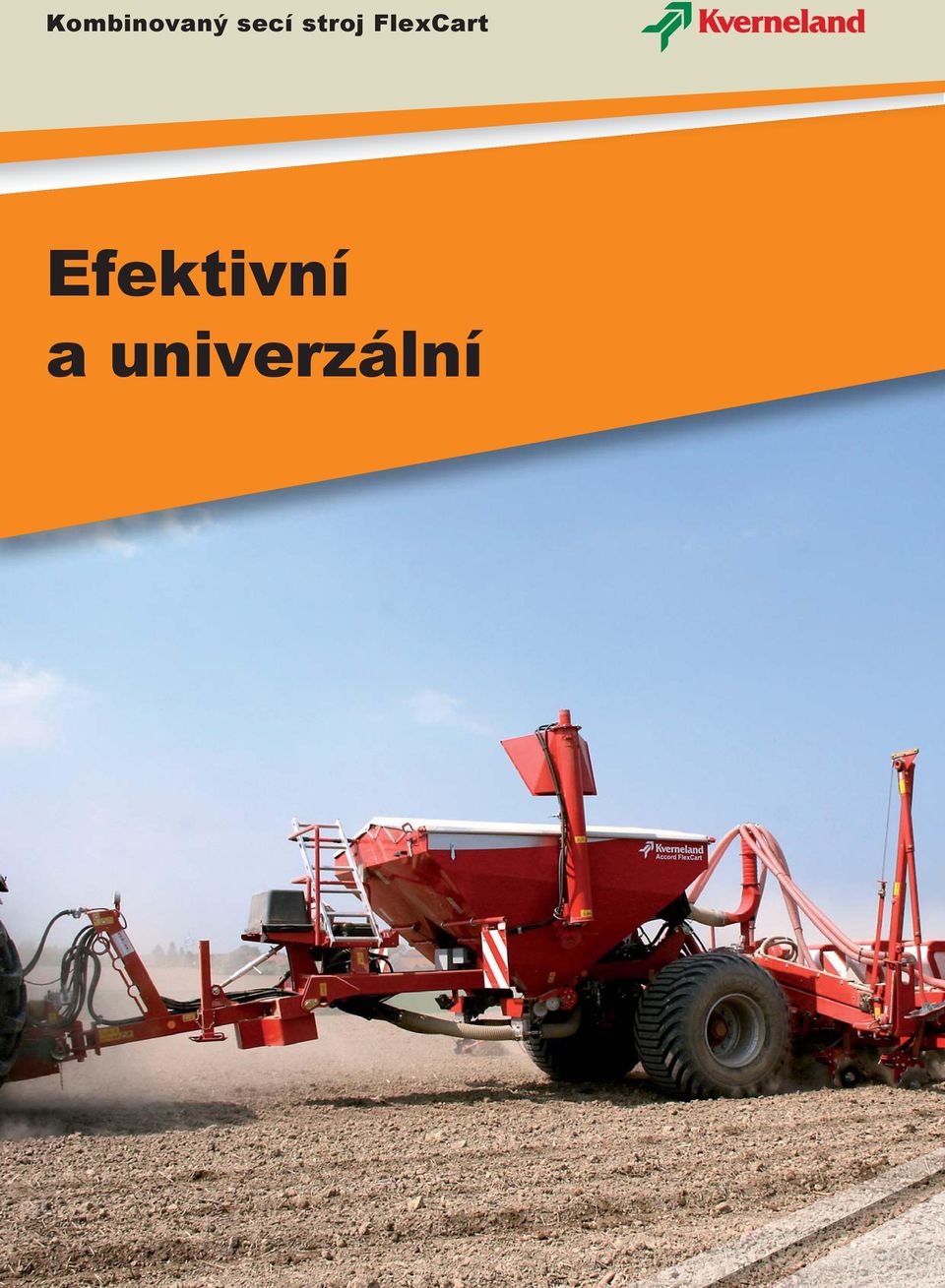

1 Kombinovaný secí stroj FlexCart Efektivní a univerzální

2 Flexibilita a nejjednodušší ovládání Disková secí lišta CX-Ultra šířky 6,00 m Disková secí lišta CX-Ultra šířky 8,00 m FlexCart se zachycovacím hákem kat. II (Walterscheid) 2 Optimální vytížení strojů podporuje jejich hospodárnost. Právě v době rostoucích cen pohonných hmot a zvyšujících se pracovních nákladů a při kolísajících cenách obilí by se na to měl brát ohled. Proto Kverneland vyvinul FlexCart. Mnohostranně použitelný secí vůz pro flexibilní kombinaci se secími a hnojicími stroji. Nabízí efektivní techniku s optimálním poměrem cena/výkon, vysokou účinností a mnohostranností a současně malou potřebnou tažnou sílu. Díky tříbodovému závěsu stroje FlexCart se zachycovacím hákem kat. II na spodních ramenech se dají kromě secí techniky od firmy Kverneland připojit i různá jiná zařízení. FlexCart umožňuje, co potřebujete. Poskytuje zásobník o objemu 4300 litrů a zvyšuje tak svou výkonnost a redukuje dobu přípravy při setí a hnojení. Využívejte FlexCart soustavně od jara až do pozdního podzimu při setí a hnojení. Připojený stroj můžete vyměnit během několika minut. Díky přípustné rychlosti 40 km/h při jízdě po silnici se dostanete rychle z jednoho pole na druhé. Z výrobního závodu je FlexCart dodáván jako vůz na hnojivo kombinovaný se secím strojem Optima nebo diskovou secí lištou CX-Ultra šířky 6,00 a 8,00 m. Optima poskytuje přesné ukládání zrna až v 16 řádcích ve vzdálenosti 37,5 až 75 cm. Disková secí lišta CX-Ultra umožňuje perfektní ukládání zrna do půdy zorané i při setí do mulče, nezávisle na druhu kultury.

3 Vaše výhoda: FlexCart poskytuje vysokou výkonnost, přátelské ovládání a efektivitu vynaložených nákladů. FlexCart od firmy Kverneland se připojuje standardním závěsem kat. III ke spodním ramenům traktoru. Díky optimální konstrukci pevného hlavního rámu neexistuje u FlexCartu nikdy záporná vertikální síla na závěsu. Tak vyžaduje FlexCart jen malou tažnou sílu a šetří drahé pohonné hmoty. Je to navíc podpořeno i zvlášť širokými pneumatikami x 22,5, které jsou k dostání jako zvláštní příslušenství. Dvojčinné hydraulické válce se zvedací silou 4000 kg na tříbodovém závěsu stroje FlexCart mohou stejnou sílu aplikovat i na secí botky, aby umožnily optimální výsev s přesným přítlakem. Centrální nastavování hloubky pomocí 2,5 mm podložek umožňuje rychlé a přesné nastavení hloubky výsevu. Odpadá časově náročné nastavování hloubky jednotlivých secích botek. Volitelně má FlexCart vlastní pohon ventilátoru vývodovým hřídelem traktoru, čímž se dále snižuje potřebný výkon tažného stroje a zvyšuje rychlost zvedání tříbodového závěsu stroje FlexCart. Je tím umožněno rychlé obracení na souvrati. Volitelný pohon ventilátoru na vývodovém hřídeli. Při natočení až o 90 zůstává vývodový hřídel v ose traktoru. Přesné a nejjednodušší centrální nastavování hloubky zvedacího zařízení na zádi a tím hloubky výsevu příp. úrovně rámu. 3

4 Detaily sloužící kvalitě a přesnosti Zásobník na FlexCart je svojí šířkou a výškou optimálně přizpůsobený zemědělským čelním nakladačům. Otvor je svými rozměry 2,15 x 2,30 m velkorysý a plnicí výška 2,20 m malá. Mimořádná světlá výška stroje FlexCart poskytuje vynikající přístup ke všem regulačním a ovládacím prvkům. Na vnější straně umístěná dávkovací zařízení umožňují snadné vypouštění zrna. Díky velké světlé výšce rámu jsou chráněny všechny součásti strojů FlexCart. FlexCart má dvě elektrická dávkovací zařízení pro osivo nebo hnojivo, která lze přesně nastavit od 2 do 400 kg/ha. Oddělený přívod ke dvěma rozdělovacím hlavám umožňuje podle připojeného nářadí také nastavení na dílčí šířky. Při zvedání připojeného nářadí se dávkovací jednotka ihned automaticky odpojí, aby nedošlo ke ztrátě osiva a vysévalo se jen tam, kde se vysévat má. Pro vyprazdňování jsou dávkovací zařízení snadno přístupná. Hradítka z oceli zásobník bezpečně uzavřou. Tak lze dávkovací jednotku jednoduše vyprázdnit a například při použití agresivních hnojiv se neucpává. 4 Z traktoru je vynikající výhled přes FlexCart a připojené nářadí. To se projevuje u snadno čitelného indikátoru vakua u stroje Optima nebo nahlížecích otvorů na přední straně zásobníku, které díky reflektorům ukazují aktuální stav naplnění zásobníku i v noci. Zásobník je snadno přístupný díky pevnému žebříku a plošině. Navíc schůdky umístěné uvnitř zásobníku usnadňují údržbářské práce. Plachta zásobníku chrání před prachem a vlhkostí a díky rychlouzávěrům ji lze snadno otevřít a zavřít.

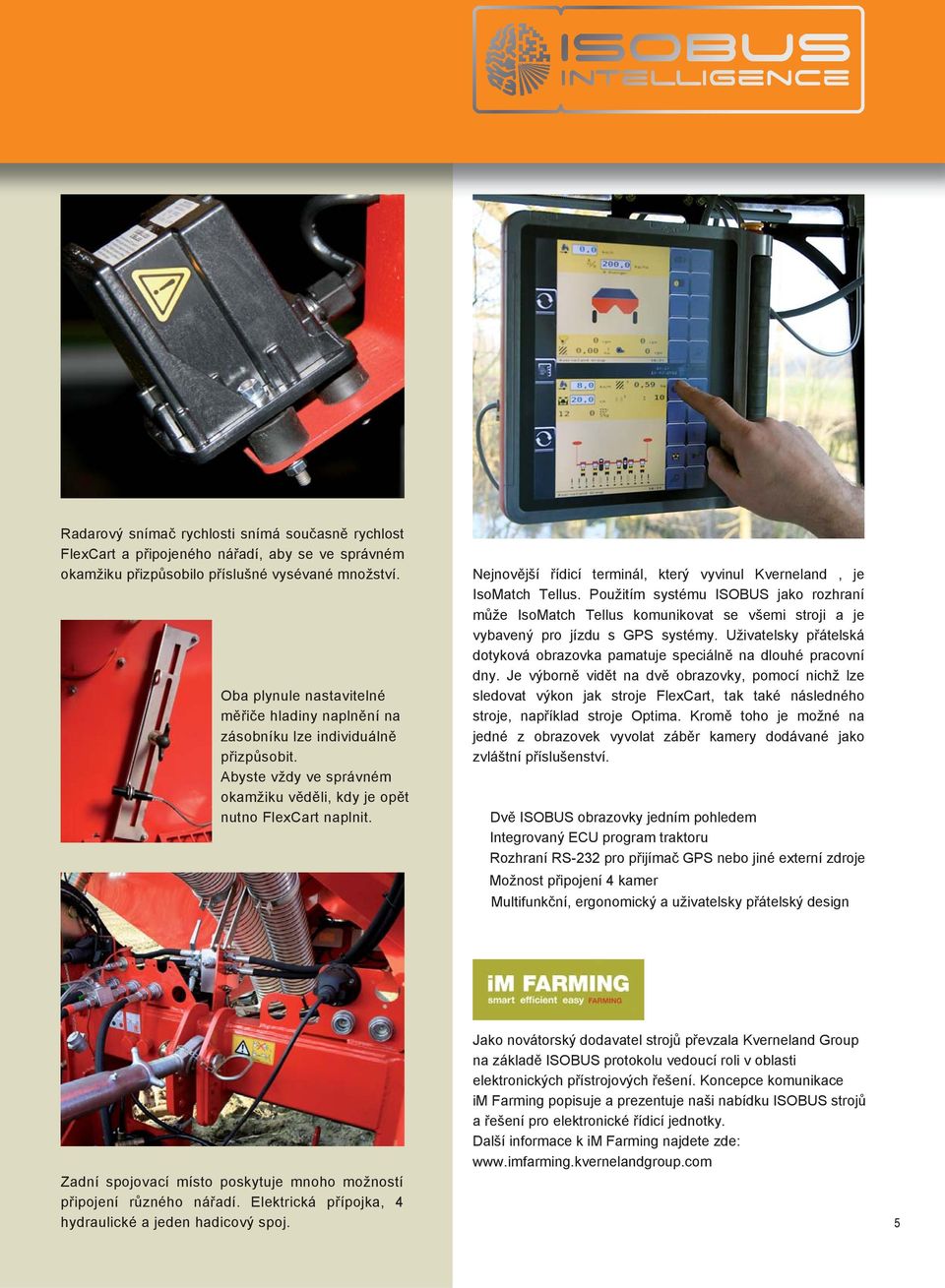

5 Radarový snímač rychlosti snímá současně rychlost FlexCart a připojeného nářadí, aby se ve správném okamžiku přizpůsobilo příslušné vysévané množství. Oba plynule nastavitelné měřiče hladiny naplnění na zásobníku lze individuálně přizpůsobit. Abyste vždy ve správném okamžiku věděli, kdy je opět nutno FlexCart naplnit. Nejnovější řídicí terminál, který vyvinul Kverneland, je IsoMatch Tellus. Použitím systému ISOBUS jako rozhraní může IsoMatch Tellus komunikovat se všemi stroji a je vybavený pro jízdu s GPS systémy. Uživatelsky přátelská dotyková obrazovka pamatuje speciálně na dlouhé pracovní dny. Je výborně vidět na dvě obrazovky, pomocí nichž lze sledovat výkon jak stroje FlexCart, tak také následného stroje, například stroje Optima. Kromě toho je možné na jedné z obrazovek vyvolat záběr kamery dodávané jako zvláštní příslušenství. Dvě ISOBUS obrazovky jedním pohledem Integrovaný ECU program traktoru Rozhraní RS-232 pro přijímač GPS nebo jiné externí zdroje Možnost připojení 4 kamer Multifunkční, ergonomický a uživatelsky přátelský design Jako novátorský dodavatel strojů převzala Kverneland Group na základě ISOBUS protokolu vedoucí roli v oblasti elektronických přístrojových řešení. Koncepce komunikace im Farming popisuje a prezentuje naši nabídku ISOBUS strojů a řešení pro elektronické řídicí jednotky. Další informace k im Farming najdete zde: Zadní spojovací místo poskytuje mnoho možností připojení různého nářadí. Elektrická přípojka, 4 hydraulické a jeden hadicový spoj. 5

6 Zvláštní příslušenství pro všechny požadavky Velkým množstvím zvláštních příslušenství se dá dále individuálně přizpůsobit rozsáhlá základní výbava. Zvláštní příslušenství jsou například praktické pracovní osvětlení jako pakety pro použití uvnitř zásobníku nebo vně zásobníku, stejně jako vhodné blatníky pro obě možné velikosti pneumatik (560 a 700). Externí hydraulický pohon ventilátoru, který je chlazený přímo přes chlazení hydromotoru. O ještě větší bezpečnost se stará pneumatický nebo hydraulický brzdový systém. S hydraulickým plnicím šnekovým dopravníkem z oceli, který je k dostání jako zvláštní příslušenství, lze FlexCart přes turbovinutí naplnit za méně než 5 minut. Velká plnicí násypka s plnící výškou 70 cm umožňuje překládání s každým přívěsem. Šnekový dopravník má samozřejmě také dobře přístupné vyprazdňování zbytkového hnojiva. 6 Čistá práce s pevnými blatníky vhodnými pro zvolenou velikost pneumatik. S kamerou pro jízdu vzad vidíte všechno a můžete bezpečně couvat a rychle připojovat a odpojovat stroje.

7 Technické údaje FlexCart Standard Zvláštní výbava Připojení ke spodním ramenům TBZ traktoru Kat. 3N Kat. 3/Kat. 4N Schůdky pro plnění Zachycovací hák spodních ramen TBZ Pneumatiky x x 22.5 Blatníky Šnekový plnicí dopravník Výkon šnekového dopravníku ca l/min Dávkovací zařízení s uzavíracími hradítky ISOBUS kompatibilita Osvětlovací zařízení Pracovní osvětlení a vnitřní osvětlení zásobníku Kamera pro jízdu vzad Pneumatický / hydraulický brzdový systém Schválení pro jízdu po silnici 40 km/h (ve spojení s brzdovým systémem) Elektrický pohon dávkovacích zařízení Externí hydraulické čerpadlo pro jednotku ventilátoru Zvedací síla na tříbodovém závěsu Délka (bez připojeného stroje) Šířka (se standardními pneumatikami) Výška (výška s plnicím šnekovým dopravníkem) Plnicí výška Hmotnost Objem zásobníku Vertikální síla na závěsu s / bez připojeného stroje Potřebná tažná síla kg 5,95 m 2,75 m 2,40 m (3,10 m) 2,20 m kg l kg / kg od 80 kw Upozorňujeme na to, že údaje v tomto prospektu slouží jen k všeobecné informaci a jsou určeny k rozšiřování po celém světě. Kverneland Group neručí za možné nepřesnosti, omyly nebo vynechání. Disponibilita modelů, specifikací a doplňkové výbavy se může lišit zem od země. Za tím účelem se prosím obraťte na svého místního prodejce. Kverneland Group si vyhrazuje právo kdykoli změnit design a uvedené nebo popsané specifikace. Jednotlivé vlastnosti mohou být přidány nebo odstraněny bez předchozího oznámení nebo závazků. Ochranná zařízení strojů mohou být na obrázcích odstraněná jen pro lepší znázornění funkcí stroje. Aby se zabránilo nebezpečí úrazu, neměla by se však ochranná zařízení nikdy odstraňovat. Pokud by ale přesto bylo někdy nutné ochranné zařízení odmontovat, např. z důvodu údržby, obraťte se prosím na svoji servisní službu. Kverneland Group Soest GmbH 7

8 Kverneland Group Kverneland Group je přední mezinárodní společnost vyvíjející, vyrábějící a prodávající zemědělské stroje a poskytující služby. Výrazné soustředění se na inovaci nám umožňuje poskytovat jedinečnou a širokou řadu výrobků s vysokou kvalitou. Nabízíme profesionální zemědělské veřejnosti stroje na přípravu půdy a setí, stroje na sklizeň píce, rozmetání průmyslových hnojiv a ochranu rostlin. Originální náhradní díly Originální náhradní díly Kverneland Group zaručují spolehlivé, bezpečné a optimální používání a dlouhou provozní životnost Vašeho stroje. Novátorské výrobní technologie a patentované procesy ve všech našich výrobních závodech zaručují vysoký standard jakosti. Kverneland Group má velmi profesionální síť partnerů, kteří Vás pdporují servisem, technickými znalostmi i originálními náhradními díly. Kverneland Group Czech s.r.o. Košťálkova 1527, Beroun Tel.: infocz@kvernelandgroup.com Váš prodejce: AC /2012
