1 KATALOG VÝROBKŮ 2009 SVAŘOVACÍ ZDROJE A PŘÍSLUŠENSTVÍ

2 JEDNODUŠE VÍCE, KDYŽ JDE O SVAŘOVÁNÍ: PRO KAŽDÝ ÚKOL MÁME SPRÁVNÉ ŘEŠENÍ! Jednoduše více technologie! Jsme vedoucím evropským výrobcem HI-TEC svařovacích zdrojů a v naší obsáhlé, důkladně promyšlené paletě výrobků vysoké jakosti nabízíme řešení pro každé použití. Přitom se na prvním místě řídíme vždy podle individuální potřeby zákazníka. Inovační technologie a nejvyšší jakost našich výrobků již proslavila naše výrobky u zákazníků na celém světě. Proslulé společnosti ze všech průmyslových oblastí se na naše výrobky spoléhají právě tak, jako řemeslný podnik za rohem. Jednoduše více možností! Naše paleta výrobků je kompletní, perfektní a přístroje jsou prostě pohotové - vždy a všude. Od přenosných nejmenších přístrojů pro flexibilní použití na montáži přes přístroje s nejsnadnější obsluhou pro výrobu až k systémům pro mechanizaci a komplexní automatizované průmyslové použití ve spojení s automaty a roboty. Naše univerzální série svařovacích zdrojů nabízí vždy ideální řešení pro všechny požadavky! Jednoduše více kvality! Za naše stroje přejímáme odpovědnost od jednotlivých konstrukčních dílů až po konečný výrobek. Naše přístroje dosahují díky své prvotřídní jakosti výsledků nejvyšší dokonalosti. Jsme si naší věcí jisti a v souladu s našimi záručními podmínkami poskytujeme plnou záruku po dobu tří let. Jednoduše více inovace! Snadná obsluha - jednoduše svařovat: Na základě neustálého vývoje moderních technologií vyrábí EWM výhradně svařovací zdroje, s nimiž může kdokoli, včetně nejnáročnějšího profesionála, zvládnout suverénně všechny nároky. A my usilujeme denně ze všech sil o uskutečnění nových myšlenek, nových konceptů výroby a obsluhy jakož i nových metod svařování měnících se s přibýváním moderních materiálů. Prostě pohotové vždy a všude Zde najdete všechny naše zdroje svařovacího proudu pro obloukové svařování ruční DC, TIG DC a AC/DC, MIG/MAG jakož i plazmové DC a AC/DC. Na základě mnohotvárnosti variant Vám naše univerzální série přístrojů nabízí vždy správné řešení Vašeho úkolu svařování. Zda přenosný nebo pojízdný, plynem nebo vodou chlazený, kompaktní nebo dekompaktní, i pro Vaše použití máme zajisté ideální přístroj. EWM - jednoduše svařovat, jednoduše více! Vysvětlivky symbolů IP23 S IEC/EN EN CE označení Ochranná třída IP 23 S - znak Normy v souladu se směrnicemi EG: Směrnice pro elektromagnetickou snášenlivost (2004/108/EWG), směrnice pro nízké napětí (2006/95/EG) pro zvýšenou ochranu, např. při svařování venku Svařování za zvýšeného ohrožení elektrickým proudem např. v kotlích IEC 60974, EN 60974, EN pro svařování elektrickým obloukem Odpovídá požadavkům: GOST , GOST , normy 8-95 Odpovídá požadavkům: GOST , GOST , GOST , GOST , normy 8-95

3 Obsah Ruční svařovací přístroje na stejnosměrný proud DC PICO 162, PICO 162 MV PICO 230, PICO 230 CEL, PICO 300, PICO 300 CEL, PICO 300 CEL PWS inverter STICK 350 CEL, inverter STICK 350 CEL PWS Svařovací přístroje TIG na stejnosměrný proud DC PICOTIG 180, PICOTIG 180MV PICOTIG 230 DC powersinus, TRITON 230 DC powersinus TETRIX 180, 270 COMFORT/SMART activarc TETRIX 301, 351, 421, 521 activarc TETRIX 300, 400, 400 CEL PWS, 500 activarc Svařovací přístroje TIG na střídavý/stejnosměrný proud AC/DC PICOTIG 190 AC/DC, 230 AC/DC powersinus, TRITON 190 AC/DC, 230 AC/DC powersinus TETRIX 351 AC/DC, 421 AC/DC, 521 AC/DC activarc TETRIX 300 AC/DC, 350 AC/DC, 500 AC/DC activarc Posuv studeného drátu TIG a -spotarc-hořák pro bodové svařování TETRIX DRIVE 4L spotarc-hořák pro bodové svařování Standardní svařovací přístroje MIG/MAG, postupně spínané STANDARD PICOMIG 180 (PLYNULÁ) MIRA 151, 221MV, 251, SATURN 251, 301, WEGA 351, 401, WEGA 501, Standardní/impulsní svařovací přístroje MIG/MAG, plynulé spínání STANDARD IMPULS PHOENIX forcearc - přehled přístrojů PHOENIX 404 BASIC/PROGRESS forcearc PHOENIX 301, 351, 421, 521 forcearc PHOENIX 301, 351, 421, 521 PULS forcearc HIGHSPEED PHOENIX 330, 400, 500 PULS forcearc PHOENIX 333 PROGRESS PULS forcearc Svařovací přístroje EWM-coldArc coldarc PHOENIX 333 PROGRESS PULS coldarc, 521 PROGRESS PULS coldarc Svařovací a pájecí přístroje MIG/MAG pro opravy karoserie PHOENIX 301 CAR EXPERT PULS Plazmové svařovací přístroje na stejnosměrný a střídavý/stejnosměrný proud MICROPLASMA 20, 50, TETRIX 300, 400 PLASMA CLASSIC/COMFORT/SYNERGIC TETRIX 350 AC/DC PLASMA COMFORT/SYNERGIC Příslušenství Svařovací hořák MIG/MAG - EWM-MT série PHOENIX Zařízení pro posuv drátu Dálkový ovladač pro svařování TIG, plazmové a ruční svařování elektrodou Dálkový ovladač MIG/MAG Chladicí přístroje Transportní vozík Brusky na wolframové elektrody Systém čištění svarů POWERCLEANER PRO a ECO Automatická svářečská ochranná přílba POWERSHIELD 5-13, POWERSHIELD Automatizace/Mechanizace Přehledy systémů TIG/plazmové a MIG/MAG automatizace Mechanizační komponenty, svářečka EWM na kruhové svary

4 Svařovací přístroje pro ruční svařování stejnosměrným proudem Malé, robustní a lehké - ideální výkonné soustavy pro ruční svařování obalenou elektrodou na staveništi! ruční svařování TIG-svařování Liftarc VÝHODY Nejnovější invertorová technologie - nejsnadnější transport v důsledku kompaktní konstrukce a malé hmotnosti (4,8 kg) PICO 162 MV - univerzálně použitelná v důsledku přizpůsobitelnosti na specifická síťová napětí v zemi použití (115V/230V) Inteligentní konstrukce a robustní syntetický materiál skříně zaručují funkčnost a bezpečnost i v případě pádu a nárazu V důsledku bezpečného provozu ve spojení s dlouhými síťovými kabely (až 50m) a s generátorem, stoprocentně vhodný pro použití na staveništi. Dokonalé ovládání 1,5-4 mm elektrod - od bazických až do rutilových-celulózových - v důsledku vynikajících zážehových a svařovacích vlastností. Inteligentní konstrukce skříně s optimalizovaným vedením vzduchu pro delší pracovní cykly jakož i řízení ventilátoru za účelem nižšího znečištění uvnitř přístroje. Ochrana proti přepětí - neúmyslné připojení k síťovému napětí 400 V nemá za následek poškození přístroje OBLAST POUŽITÍ Opravy stavebních, zemědělských a jiných strojů, zařízení aj. Obalené elektrody (rutilové, rutilové bazické, bazické, rutilové celulózové) Nelegované, nízkolegované a vysoce legované oceli 4

5 MV RUČNÍ SVAŘOVÁNÍ PRAKTICKÉ PŘÍSLUŠENSTVÍ Robustní kufr s přístrojem a vybavením pracoviště pro ruční svařování elektrodou Zdroj svařovacího proudu PICO 162 Držák elektrody Zemnící kabel Ruční ochranný svařovací štít Kladívko na strusku Ocelový kartáč Adaptér zásuvky se svařovacím proudem 16/25 na 2 35 mm TECHNICKÉ ÚDAJE IP23 S IEC/EN EN Svařovací zdroj Síťové napětí Rozsah nastavení svařovacího proudu Dovolené zatížení (dz) při okolní teplotě 30 % dz 35 % dz 40 % dz 45 % dz 50 % dz 60 % dz 100 % dz Napětí naprázdno Síťové napětí (tolerance) Síťová frekvence Síťová pojistka (tavná pojistka pomalá) Max. připojený výkon Potřebný výkon generátoru Cosϕ Rozměry D x Š x V [mm] Hmotnost cca. PICO 162 PICO 162 MV 230V 115V 230V ruční svařování TIG ruční svařování TIG ruční svařování TIG 10 A-150 A 10 A-160 A 10 A-110 A 10 A-120 A 10 A-150 A 10 A-160 A 20 C 40 C 20 C 40 C 20 C 40 C 20 C 40 C 20 C 40 C 20 C 40 C A A - 150A A A A A A - 150A A A - 130A 90A 90A 120A 120A - 120A - 130A 120A 100A 120A 100A 80A 80A 110A 100A 120A 100A 120A 100A 105V 105V 1 x 230V (-40 % %) 1x 115V (-15% bis +15%) 1x 230V (-20% bis +15%) 1 x 240V (-40% - +10%) 1x 110V (-15% bis +20%) 1x 240V (-20% bis +10%) 50/60 Hz 50/60 Hz 1 x 16 A 1 x 25 A 1 x 16 A 5,5 kva 5,5 kva 8,1 kva 8,1 kva 0,94 0, x 116 x x 116 x 224 4,8 kg 5,1 kg 5

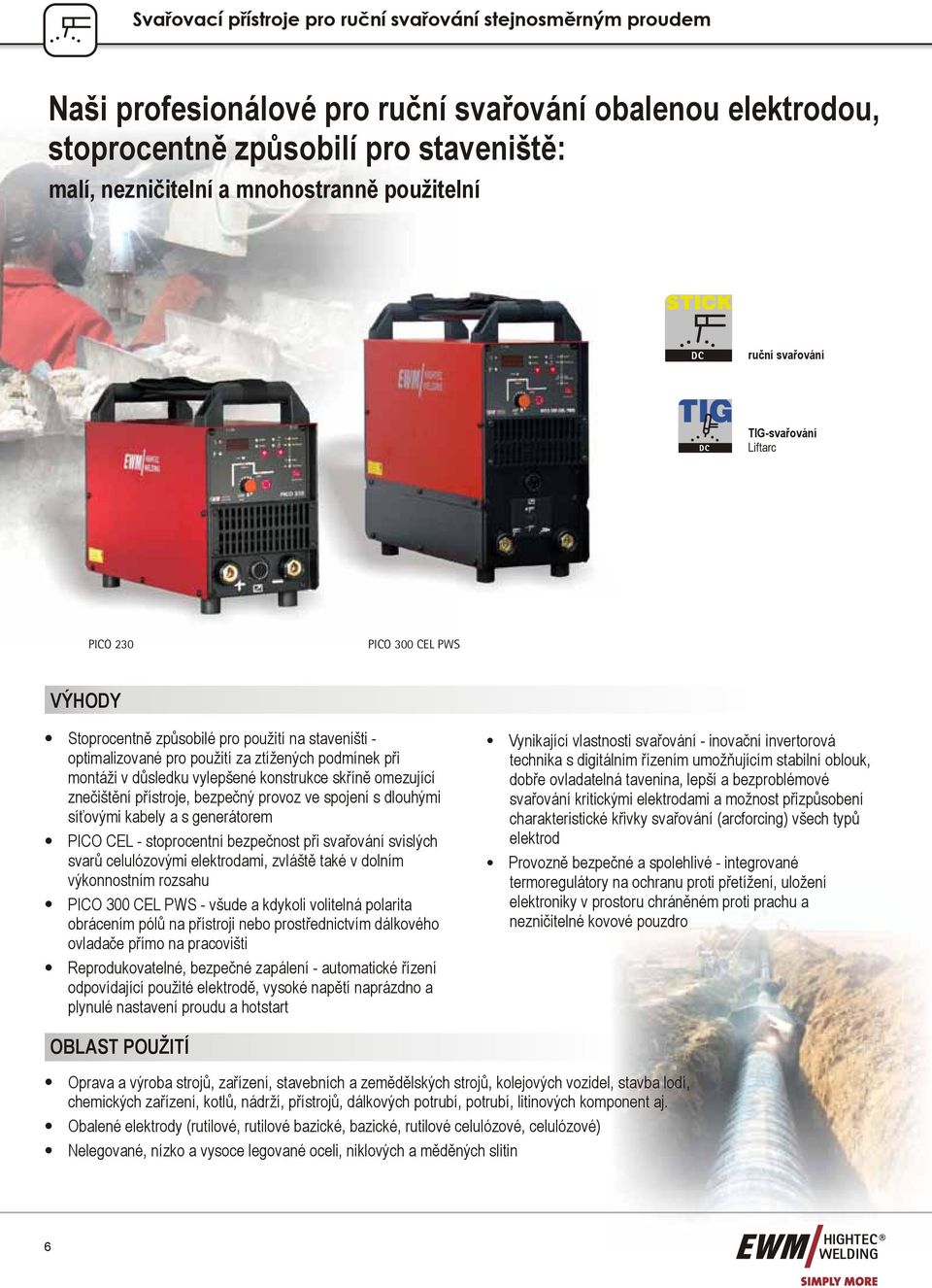

6 Svařovací přístroje pro ruční svařování stejnosměrným proudem Naši profesionálové pro ruční svařování obalenou elektrodou, stoprocentně způsobilí pro staveniště: malí, nezničitelní a mnohostranně použitelní ruční svařování TIG-svařování Liftarc PICO 230 PICO 300 CEL PWS VÝHODY Stoprocentně způsobilé pro použití na staveništi - optimalizované pro použití za ztížených podmínek při montáži v důsledku vylepšené konstrukce skříně omezující znečištění přístroje, bezpečný provoz ve spojení s dlouhými síťovými kabely a s generátorem PICO CEL - stoprocentní bezpečnost při svařování svislých svarů celulózovými elektrodami, zvláště také v dolním výkonnostním rozsahu PICO 300 CEL PWS - všude a kdykoli volitelná polarita obrácením pólů na přístroji nebo prostřednictvím dálkového ovladače přímo na pracovišti Reprodukovatelné, bezpečné zapálení - automatické řízení odpovídající použité elektrodě, vysoké napětí naprázdno a plynulé nastavení proudu a hotstart Vynikající vlastnosti svařování - inovační invertorová technika s digitálním řízením umožňujícím stabilní oblouk, dobře ovladatelná tavenina, lepší a bezproblémové svařování kritickými elektrodami a možnost přizpůsobení charakteristické křivky svařování (arcforcing) všech typů elektrod Provozně bezpečné a spolehlivé - integrované termoregulátory na ochranu proti přetížení, uložení elektroniky v prostoru chráněném proti prachu a nezničitelné kovové pouzdro OBLAST POUŽITÍ Oprava a výroba strojů, zařízení, stavebních a zemědělských strojů, kolejových vozidel, stavba lodí, chemických zařízení, kotlů, nádrží, přístrojů, dálkových potrubí, potrubí, litinových komponent aj. Obalené elektrody (rutilové, rutilové bazické, bazické, rutilové celulózové, celulózové) Nelegované, nízko a vysoce legované oceli, niklových a měděných slitin 6

7 RUČNÍ SVAŘOVÁNÍ VELMI SNADNÁ OBSLUHA S MAXIMÁLNÍM KOMFORTEM Samovysvětlující ovládací panel s jednotlačítkovou obsluhou Reprodukovatelné nastavení všech parametrů svařování na digitálním displeji Funkce uchování informace (hold) za účelem snadného odečtení a bezproblémového rozlišení svařovacího proudu a napětí po svařování Sériově instalované rozhraní pro dálkový ovladač pro nastavení svařovacího proudu přímo na pracovišti FUNKCE, ZDOKONALUJÍCÍ RUČNÍ SVAŘOVÁNÍ ELEKTRODOU! HOTSTART ANTISTICK HOTSTART ANTISTICK Výhoda: Bezpečný start i opětovné zapálení elektrody pro zabránění chyb svařování (studených spojů), maximální kvalita na počátku svaru a u napojených svarů (žádné převýšení). Výhoda: Zábrana vyžíhání elektrody. Jestliže se elektroda přilepí např. následkem příliš nízkého svařovacího proudu, proud se sníží na minimum. ARCFORCE ARCFORCE + - PWS PWS Pólový komutační spínač (pouze PICO 300 CEL PWS) Výhoda: Optimální vlastnosti svařování u všech druhů elektrod, omezení zkratů u elektrod s přechodem materiálu ve velkých kapkách. Výhoda: Přizpůsobitelná změna polarity přímo na pracovišti svářeče. TECHNICKÉ ÚDAJE IP23 S IEC/EN EN Svařovací zdroj Rozsah nastavení svařovacího proudu Dovolené zatížení (dz) při okolní teplotě 40 C 25 % dz 40 % dz 60 % dz 100 % dz Napětí naprázdno VRD napětí naprázdno (volitelné vybavení) Síťové napětí (tolerance) Síťová frekvence Síťová pojistka (tavná pojistka pomalá) Max. připojený výkon Potřebný výkon generátoru Cosϕ Rozměry D x Š x V [mm] Hmotnost cca. PICO 230; 230 CEL PICO 300; 300 CEL PICO 300 CEL PWS 10 A-230 A 10 A-300 A 10 A-300 A - 300A 300A 230A A 220A 220A 150A 170A 170A 99V 99V 99V 20V 20V 20V 3 x 400 V (+20 % %) / 3 x 415 V (+15 % %) 50/60 Hz 50/60 Hz 50/60 Hz 3 x 16 A 3 x 16 A 3 x 16 A 8,5 kva 9,6 kva 9,6 kva 10,5 kva 16,5 kva 16,5 kva 0,99 0,99 0, x 186 x x 186 x x 186 x ,5 kg 16,5 kg 23,5 kg 7

8 Svařovací přístroje pro ruční svařování stejnosměrným proudem Mobilní - přizpůsobitelné - výkonné: Specialisté pro ruční svařování elektrodou pro stavbu potrubí ruční svařování inverter STICK 350 CEL inverter STICK 350 CEL PWS VÝHODY Výslovně způsobilé pro použití na staveništi - v důsledku robustní konstrukce pouzdra optimalizované pro použití za ztížených podmínek při montáži, pro bezpečný provoz ve spojení s dlouhými síťovými kabely a s generátorem Stoprocentně spolehlivé při svislém svařování celulózovými elektrodami, zvláště v dolním výkonnostním rozsahu CEL PWS - všude a kdykoli volitelná polarita obrácením pólů na přístroji nebo prostřednictvím dálkového ovladače přímo na pracovišti Reprodukovatelné, bezpečn é zapálení - automatické řízení odpovídající použité elektrodě, vysoké napětí naprázdno a plynulé nastavení proudu a času hotstartu Vynikající vlastnosti svařování - inovační invertorová technika s dynamickým řízením umožňujícím stabilní oblouk, dobře ovladatelná tavenina, lepší a bezproblémové svařování problémovými elektrodami a možnost přizpůsobení charakteristické křivky svařování (arcforcing) všech typů elektrod Provozně bezpečné a spolehlivé - integrovaný termoregulátor na ochranu proti přetížení Uložení elektroniky v prostoru chráněném proti prachu a nezničitelné kovové pouzdro OBLAST POUŽITÍ Oprava a výroba strojů, zařízení, stavebních a zemědělských strojů, kolejových vozidel, stavba lodí, chemických zařízení, kotlů, nádrží, přístrojů, dálkových potrubí, potrubí, litinových komponent aj. Obalené elektrody (rutilové, rutilové bazické, bazické, rutilové celulózové, celulózové) Nelegované, nízko a vysoce legované oceli, niklové a měděné slitiny 8

9 RUČNÍ SVAŘOVÁNÍ VELMI SNADNÁ OBSLUHA S MAXIMÁLNÍM KOMFORTEM Samovysvětlující ovládací panel Klasická obsluha - přímo dostupné veškeré parametry svařování Sériově instalované rozhraní pro dálkový ovladač pro nastavení svařovacího proudu přímo na pracovišti FUNKCE, ZDOKONALUJÍCÍ RUČNÍ SVAŘOVÁNÍ ELEKTRODOU! HOTSTART HOTSTART ANTISTICK ANTISTICK Výhoda: Bezpečný start i opětovné zapálení elektrody pro zabránění chyb svařování (studených spojů), maximální kvalita na počátku svaru a u napojených svarů (žádné převýšení). Výhoda: Zábrana vyžíhání elektrody. Jestliže se elektroda přilepí např. následkem příliš nízkého svařovacího proudu, proud se sníží na minimum. ARCFORCE ARCFORCE + - PWS PWS Pólový komutační spínač (pouze STICK 350 CEL PWS) Výhoda: Optimální vlastnosti svařování u všech druhů elektrod, zábrana zkratů u elektrod s přechodem materiálu ve velkých kapkách. Výhoda: Přizpůsobitelná změna polarity přímo na pracovišti svářeče. TECHNICKÉ ÚDAJE Svařovací zdroj Rozsah nastavení svařovacího proudu Dovolené zatížení (dz) při okolní teplotě 40 C 30 % dz 60 % dz 100 % dz Napětí naprázdno Síťové napětí (tolerance) Síťová frekvence Síťová pojistka (tavná pojistka pomalá) Max. připojený výkon Potřebný výkon generátoru Cosϕ Rozměry D x Š x V [mm] Hmotnost cca. inverter STICK 350 CEL IP23 S IEC/EN EN inverter STICK 350 CEL PWS 20A - 350A 20A - 350A 350 A 350 A 250 A 250 A 190 A 190 A 92V 92V 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 3 x 415 V (-25 % %) 3 x 415 V (-25 % %) 50/60 Hz 50/60 Hz 3 x 25A 3 x 25A 15,0 kva 15,0 kva 20,0 kva 20,0 kva 0,99 0, x 230 x x 230 x ,5 kg 37,5 kg 9

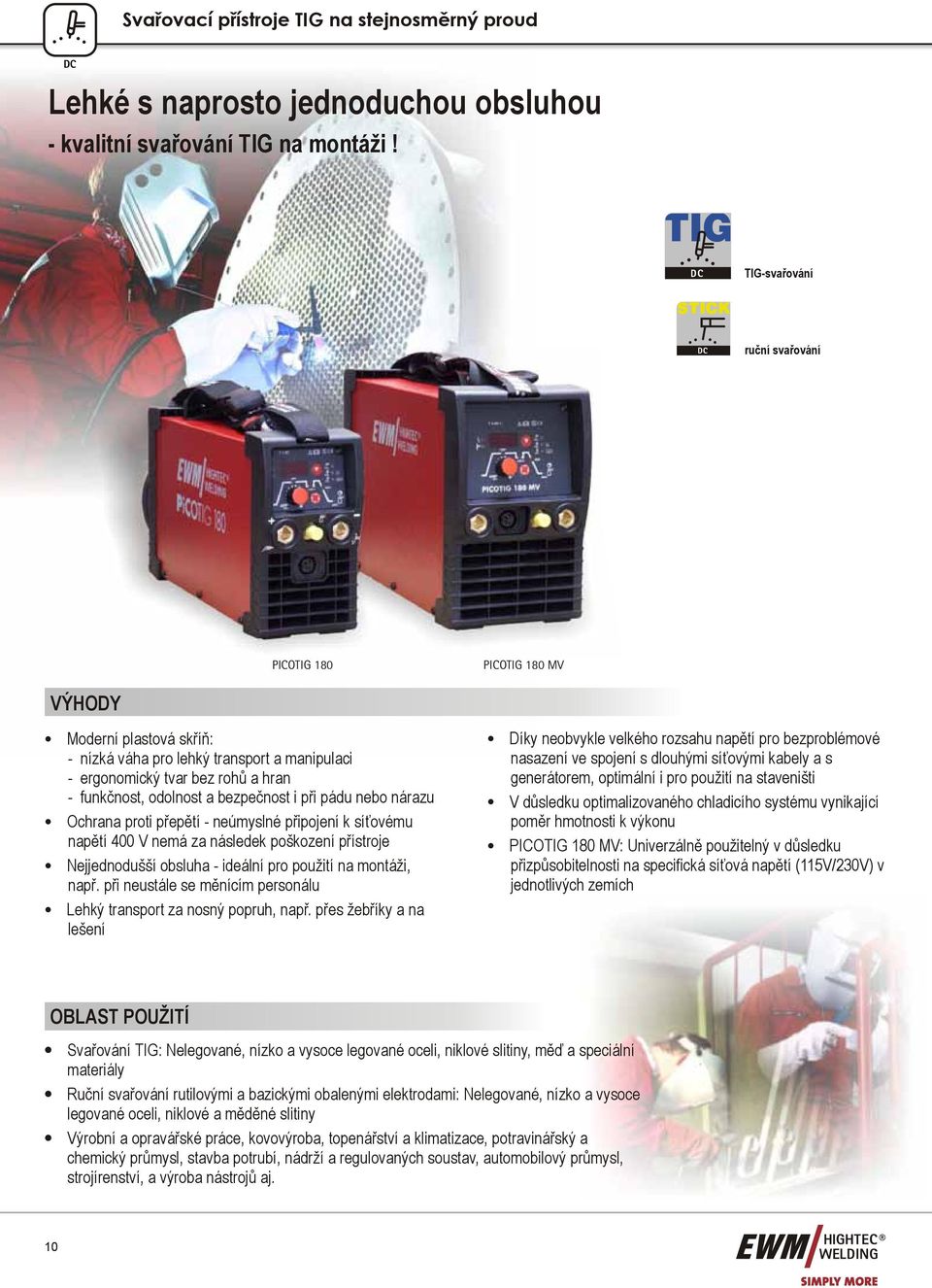

10 Svařovací přístroje TIG na stejnosměrný proud DC Lehké s naprosto jednoduchou obsluhou - kvalitní svařování TIG na montáži! TIG-svařování ruční svařování PICOTIG 180 PICOTIG 180 MV VÝHODY Moderní plastová skříň: - nízká váha pro lehký transport a manipulaci - ergonomický tvar bez rohů a hran - funkčnost, odolnost a bezpečnost i při pádu nebo nárazu Ochrana proti přepětí - neúmyslné připojení k síťovému napětí 400 V nemá za následek poškození přístroje Nejjednodušší obsluha - ideální pro použití na montáži, např. při neustále se měnícím personálu Díky neobvykle velkého rozsahu napětí pro bezproblémové nasazení ve spojení s dlouhými síťovými kabely a s generátorem, optimální i pro použití na staveništi V důsledku optimalizovaného chladicího systému vynikající poměr hmotnosti k výkonu PICOTIG 180 MV: Univerzálně použitelný v důsledku přizpůsobitelnosti na specifická síťová napětí (115V/230V) v jednotlivých zemích Lehký transport za nosný popruh, např. přes žebříky a na lešení OBLAST POUŽITÍ Svařování TIG: Nelegované, nízko a vysoce legované oceli, niklové slitiny, měď a speciální materiály Ruční svařování rutilovými a bazickými obalenými elektrodami: Nelegované, nízko a vysoce legované oceli, niklové a měděné slitiny Výrobní a opravářské práce, kovovýroba, topenářství a klimatizace, potravinářský a chemický průmysl, stavba potrubí, nádrží a regulovaných soustav, automobilový průmysl, strojírenství, a výroba nástrojů aj. 10

11 MV TIG VELMI SNADNÁ OBSLUHA Intuitivní přehledné uživatelské rozhraní Prakticky orientované, účelné omezení počtu ovládacích prvků na důležité funkce TIG, jako svařovací proud, pokles proudu (downslope), dofuk plynu Další parametry jsou optimálně předvolené, lze je však podle potřeby změnit Jednoknoflíkové ovládání - velký otočný knoflík pro nastavení všech hodnot Digitální displej pro reprodukovatelné nastavení a zobrazení všech svařovacích parametrů 2 / 4 taktní cyklus, ruční svařování elektrodou TIG, vysokofrekvenční zapálení/liftarc Rozsáhlé funkce pro ruční svařování elektrodou: Proud a čas hotstartu, korekce arcforcingu, antistick TECHNICKÉ ÚDAJE IP23 S IEC/EN EN Svařovací zdroj Rozsah nastavení svařovacího proudu Dovolený zatěžovatel (dz) při okolní teplotě 35 % dz 40 % dz 50 % dz 60 % dz 100 % dz Napětí naprázdno Síťové napětí (tolerance) Síťová frekvence Síťová pojistka (tavná pojistka pomalá) Max. připojený výkon Potřebný výkon generátoru Cosϕ Rozměry D x Š x V [mm] Hmotnost cca. PICOTIG 180 PICOTIG 180 MV (230V) PICOTIG 180 MV (115V) TIG ruční svařování TIG ruční svařování TIG ruční svařování 5 A-180 A 5 A-150 A 5 A-180 A 5 A-150 A 5 A-150 A 5 A-110 A 20 C 40 C 20 C 40 C 20 C 40 C 20 C 40 C 20 C 40 C 20 C 40 C 180A 180A - 150A 180A 180A - 150A 150A 150A - 110A A A A A 150A - 120A 150A 150A - 120A 120A 120A 90A 90A 120A 120A 120A 100A 120A 120A 120A 100A 100A 100A 80A 80A 90V 90V 90V 1 x 230V (-40 % %) 1 x 230V (-20 % %) 1 x 115 V (-15% - +15%) 1 x 240V (-40% - +10%) 1 x 240V (-20% - +10%) 1 x 110 V (-15% - +20%) 50/60 Hz 50/60 Hz 50/60 Hz 1 x 16 A 1 x 16 A 1 x 25 A 4,4 kva 5,5 kva 4,4 kva 5,5 kva 4,4 kva 5,5 kva 7,5 kva 7,5 kva 7,5 kva 0,94 0,94 0, x 135 x x 180 x x 180 x 295 6,9 kg 8,9 kg 8,9 kg 11

12 Svařovací přístroje TIG na stejnosměrný proud DC Profesionální přístroje TIG DC pro montáž: univerzální ovládání spojené s vysokým výkonem TIG-svařování activarc Svařování EWM-activArc (pouze přístroje TRITON) ruční svařování PICOTIG 230 DC POWERSINUS TRITON 230 DC POWERSINUS VÝHODY Moderní plastová skříň: - nízká váha pro lehký transport a manipulaci - ergonomický tvar bez rohů a hran - funkčnost, odolnost a bezpečnost i při pádu nebo nárazu Jedinečně vysoký svařovací výkon A svařovací proud z jednofázové zásuvky 230 V Ochrana proti přepětí - neúmyslné připojení k síťovému napětí 400 V nemá za následek poškození přístroje Profesionální svařování TIG stejnosměrným proudem s vynikajícími zapalovacími a svařovacími vlastnostmi PICOTIG: Nejjednodušší obsluha - ideální pro použití na montáži, např. při neustále se měnícím personálu Snadný transport za příruční tyč, rukojeti nebo nosný popruh např. po schodech, přes žebříky a ocelové konstrukce a na lešení V důsledku neobvykle velkého napěťového rozsahu pro nasazení bez problémů ve spojení s dlouhými síťovými kabely a s generátorem, optimální také pro použití na staveništi Mnohostranná - možnost připojení, hořák Up/Down a hořák RETOX, dálkový ovladač, chladicí modul Filtr nečistoty pro zvláště drsné místo nasazení (doplněk) TRITON: maximální funkčnost spojená s velmi snadnou obsluhou pro profesionální svařování TIG pomocí např. jednotlačítkového ovládání, 8 svařovacích úkolů programovatelných uživatelem pro opětovné úkoly při svařování OBLAST POUŽITÍ Svařování TIG: Nelegované, nízko a vysoce legované ocele, niklové slitiny, měď a speciální materiály Ruční svařování rutilovými a bazickými obalenými elektrodami: nelegované, nízko a vysoce legované ocele, niklové a měděné slitiny Výrobní a opravářské práce, výroba kovových konstrukcí, topenářských a klimatizačních systémů, potravinářský a chemický průmysl, stavba potrubí, nádrží a přístrojů, automobilový průmysl, strojírenství, výstavba zařízení, výroba nástrojů aj. 12

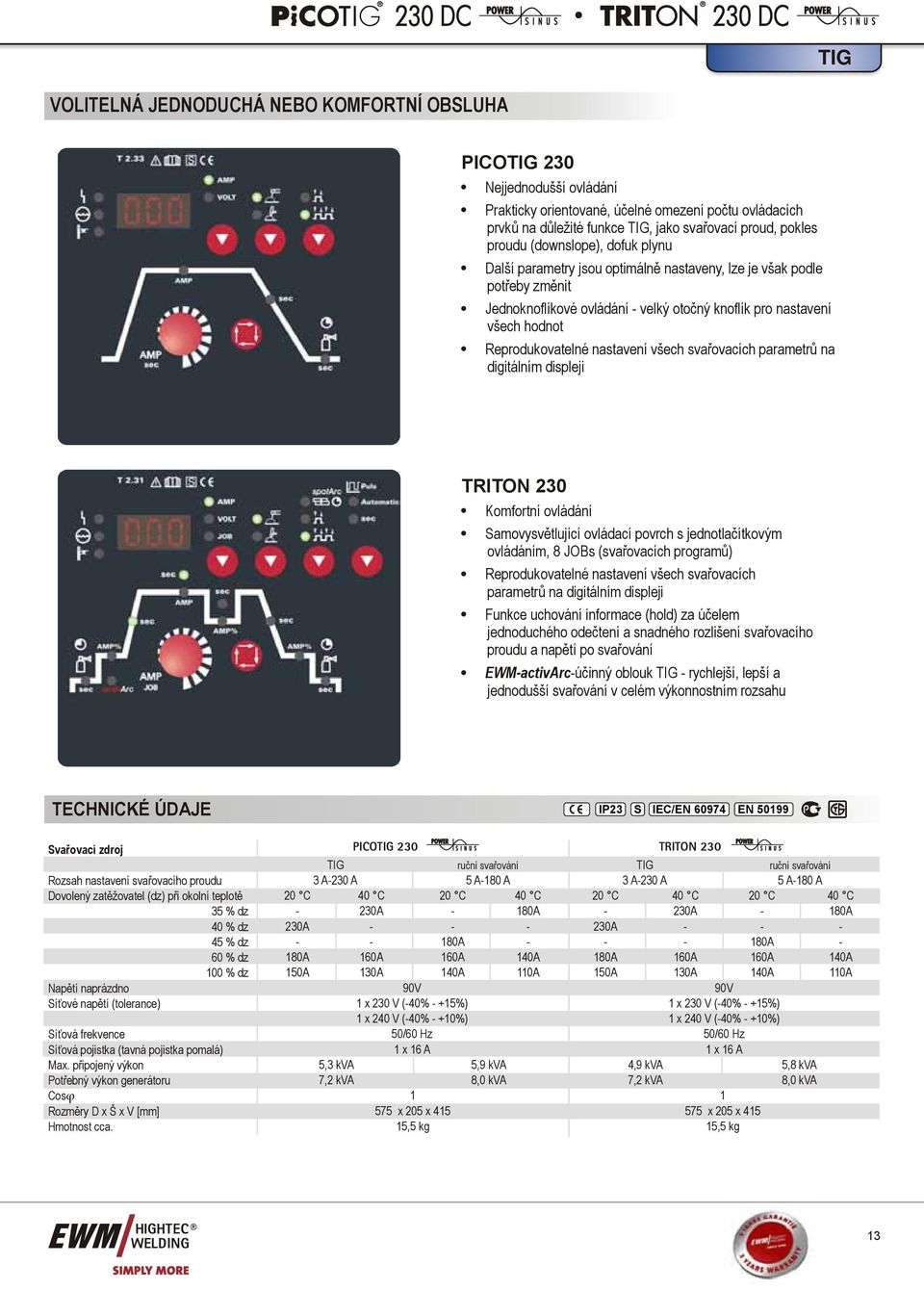

13 230 DC 230 DC TIG VOLITELNÁ JEDNODUCHÁ NEBO KOMFORTNÍ OBSLUHA PICOTIG 230 Nejjednodušší ovládání Prakticky orientované, účelné omezení počtu ovládacích prvků na důležité funkce TIG, jako svařovací proud, pokles proudu (downslope), dofuk plynu Další parametry jsou optimálně nastaveny, lze je však podle potřeby změnit Jednoknoflíkové ovládání - velký otočný knoflík pro nastavení všech hodnot Reprodukovatelné nastavení všech svařovacích parametrů na digitálním displeji TRITON 230 Komfortní ovládání Samovysvětlující ovládací povrch s jednotlačítkovým ovládáním, 8 JOBs (svařovacích programů) Reprodukovatelné nastavení všech svařovacích parametrů na digitálním displeji Funkce uchování informace (hold) za účelem jednoduchého odečtení a snadného rozlišení svařovacího proudu a napětí po svařování EWM-activArc-účinný oblouk TIG - rychlejší, lepší a jednodušší svařování v celém výkonnostním rozsahu TECHNICKÉ ÚDAJE Svařovací zdroj Rozsah nastavení svařovacího proudu Dovolený zatěžovatel (dz) při okolní teplotě 35 % dz 40 % dz 45 % dz 60 % dz 100 % dz Napětí naprázdno Síťové napětí (tolerance) Síťová frekvence Síťová pojistka (tavná pojistka pomalá) Max. připojený výkon Potřebný výkon generátoru Cosϕ Rozměry D x Š x V [mm] Hmotnost cca. IP23 S IEC/EN EN PICOTIG 230 TRITON 230 TIG ruční svařování TIG ruční svařování 3 A-230 A 5 A-180 A 3 A-230 A 5 A-180 A 20 C 40 C 20 C 40 C 20 C 40 C 20 C 40 C - 230A - 180A - 230A - 180A 230A A A A - 180A 160A 160A 140A 180A 160A 160A 140A 150A 130A 140A 110A 150A 130A 140A 110A 90V 90V 1 x 230 V (-40% - +15%) 1 x 230 V (-40% - +15%) 1 x 240 V (-40% - +10%) 1 x 240 V (-40% - +10%) 50/60 Hz 50/60 Hz 1 x 16 A 1 x 16 A 5,3 kva 5,9 kva 4,9 kva 5,8 kva 7,2 kva 8,0 kva 7,2 kva 8,0 kva x 205 x x 205 x ,5 kg 15,5 kg 13

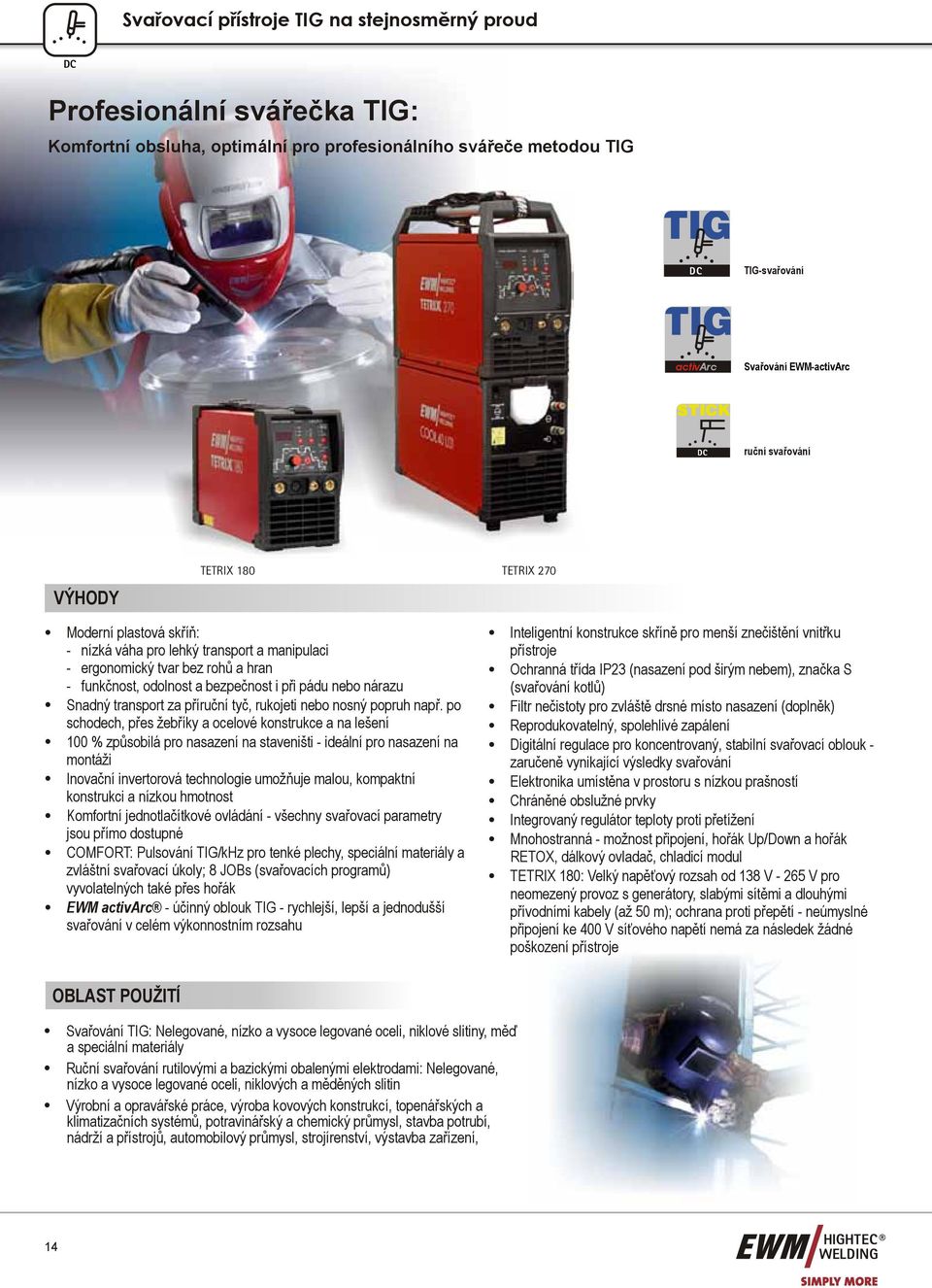

14 Svařovací přístroje TIG na stejnosměrný proud DC Profesionální svářečka TIG: Komfortní obsluha, optimální pro profesionálního svářeče metodou TIG TIG-svařování activarc Svařování EWM-activArc ruční svařování VÝHODY TETRIX 180 TETRIX 270 Moderní plastová skříň: - nízká váha pro lehký transport a manipulaci - ergonomický tvar bez rohů a hran - funkčnost, odolnost a bezpečnost i při pádu nebo nárazu Snadný transport za příruční tyč, rukojeti nebo nosný popruh např. po schodech, přes žebříky a ocelové konstrukce a na lešení 100 % způsobilá pro nasazení na staveništi - ideální pro nasazení na montáži Inovační invertorová technologie umožňuje malou, kompaktní konstrukci a nízkou hmotnost Komfortní jednotlačítkové ovládání - všechny svařovací parametry jsou přímo dostupné COMFORT: Pulsování TIG/kHz pro tenké plechy, speciální materiály a zvláštní svařovací úkoly; 8 JOBs (svařovacích programů) vyvolatelných také přes hořák EWM activarc - účinný oblouk TIG - rychlejší, lepší a jednodušší svařování v celém výkonnostním rozsahu Inteligentní konstrukce skříně pro menší znečištění vnitřku přístroje Ochranná třída IP23 (nasazení pod širým nebem), značka S (svařování kotlů) Filtr nečistoty pro zvláště drsné místo nasazení (doplněk) Reprodukovatelný, spolehlivé zapálení Digitální regulace pro koncentrovaný, stabilní svařovací oblouk - zaručeně vynikající výsledky svařování Elektronika umístěna v prostoru s nízkou prašností Chráněné obslužné prvky Integrovaný regulátor teploty proti přetížení Mnohostranná - možnost připojení, hořák Up/Down a hořák RETOX, dálkový ovladač, chladicí modul TETRIX 180: Velký napěťový rozsah od 138 V V pro neomezený provoz s generátory, slabými sítěmi a dlouhými přívodními kabely (až 50 m); ochrana proti přepětí - neúmyslné připojení ke 400 V síťového napětí nemá za následek žádné poškození přístroje OBLAST POUŽITÍ Svařování TIG: Nelegované, nízko a vysoce legované oceli, niklové slitiny, měď a speciální materiály Ruční svařování rutilovými a bazickými obalenými elektrodami: Nelegované, nízko a vysoce legované oceli, niklových a měděných slitin Výrobní a opravářské práce, výroba kovových konstrukcí, topenářských a klimatizačních systémů, potravinářský a chemický průmysl, stavba potrubí, nádrží a přístrojů, automobilový průmysl, strojírenství, výstavba zařízení, 14

15 activarc TIG VOLITELNÁ JEDNODUCHÁ NEBO KOMFORTNÍ OBSLUHA COMFORT Všechny důležité svařovací parametry přímo dostupné, 8 nastavitelných TIG úkolů a 8 nastavitelných úkolů pro ruční svařování elektrodou (JOB) Digitální displej pro reprodukovatelné nastavení a zobrazení všech svařovacích parametrů Svařování TIG: activarc; 2-/4-taktní provoz, krokování, bodování; nucené vypnutí; pulsování a -khz-pulsování; automatické pulsování; vysokofrekvenční zapalování, Liftarc Nastavitelné parametry TIG: doba předfuku plynu; doba zvyšování proudu; startovací, svařovací, poklesový a závěrný proud; pulsování; impulsní a základní proud, doba impulsu a základního proudu; khz pulsování: poměr impulsu/základního proudu, impulsní a základní proud, kmitočet; bodování spotarc, doba bodování; doba snižování proudu; doba dofuku plynu; TIG activarc Ruční svařování: antistick, doba hotstartu, proud hotstartu, úprava arcforcingu Funkce uchování informace (hold) za účelem jednoduchého odečtení a snadného rozlišení svařovacího proudu a napětí po svařování SMART Samovysvětlující, přehledný ovládací panel Účelné omezení počtu ovládacích prvků na důležité funkce TIG, jako svařovací proud, pokles proudu, dofuk plynu Další parametry jsou optimálně nastaveny, lze je však podle potřeby změnit Jednotlačítkové ovládání - velký otočný knoflík pro nastavení všech hodnot Velkoplošná tlačítka pro výběr funkcí Digitální displej pro reprodukovatelné nastavení a zobrazení všech svařovacích parametrů Nastavitelný svařovací proud, snížený svařovací proud, downslope a dofuk plynu 0,1-20 vteřin 2/4 taktní cyklus, ruční svařování/tig, vysokofrekvenční zapalování/liftarc, activarc, bodování, automatické pulsování TECHNICKÉ ÚDAJE Rozsah nastavení svařovacího proudu Dovolený zatěžovatel (dz) při okolní teplotě 35 % dz 45 % dz 50 % dz 60 % dz 65 % dz 100 % dz Napětí naprázdno Síťové napětí (tolerance) Síťová frekvence Síťová pojistka (tavná pojistka pomalá) Max. připojený výkon Potřebný výkon generátoru Cosϕ Rozměry D x Š x V [mm] Hmotnost cca. 180 activ Arc IP23 S IEC/EN EN activ Arc TIG ruční svařování TIG ruční svařování 5 A-180 A 5 A-150 A 5 A-270 A 5 A-270 A 20 C 40 C 20 C 40 C 20 C 40 C 20 C 40 C 180 A 180 A A A A A A 150 A A A A A 120 A 120 A 100 A 220 A 180 A 220 A 180 A 90V 98 V 1 x 230V (-40 % %) 3 x 415 V (-25 % %) 1 x 240V (-40% - +10%) 3 x 400 V (-25 % %) 50/60 Hz 50/60 Hz 1 x 16 A 3 x 16 A 4,4 kva 5,5 kva 7,1 kva 10,5 kva 7,5 kva 14,2 kva 0,94 0, x 180 x x 205 x 415 8,9 kg 20 kg 15

16 Svařovací přístroje TIG na stejnosměrný proud DC Všude perfektní svařování TIG - v důsledku účelného systému skříně TIG-svařování activarc Svařování EWM-activArc ruční svařování TETRIX 301, 351, 421, 521 activarc VÝHODY Maximální hospodárnost pro všechny požadavky s reprodukovatelnými výsledky svařování a vynikající kvalita v důsledku plně digitální invertorové technologie svářečky Samovysvětlující, intuitivní koncepty obsluhy pro každého - volitelné obvyklé nastavení, provoz v přednastavených zadáních nebo synergické jednotlačítkové ovládání, abyste se mohli na Váš pracovní úkol plně soustředit! Maximální mobilita: lehce pojízdné díky velkým kolům, projíždí dveřmi standardní velikosti, snadné nakládání a vykládání v důsledku stejného rozchodu kol, schopné přemístění jeřábem, schopné převozu vysokozdvižným vozíkem EWM-activArc - účinný oblouk TIG - rychlejší, lepší a jednodušší svařování v celém výkonnostním rozsahu Víceúčelový a ergonomický systém rukojetí: neobtížné pojíždění, praktické přichycení svazků hadic, ochrana proti nárazům Inteligentní konstrukce skříně s optimalizovaným vedením vzduchu pro delší pracovní cykly jakož i řízení ventilátoru za účelem nižšího znečištění uvnitř přístroje. Účinný systém chlazení hořáku s oběhovým čerpadlem, velkoplošný chladič s neobvykle velkou nádrží (12 litrů) COMFORT, SYNERGIC: Ideální pro použití s automaty a průmyslovými sběrnicemi v důsledku volitelných rozhraní Vícenapěťové provedení (doplněk) - optimální pro specifická síťová napětí v jednotlivých zemích (3x230V/3x400V/3x480V) OBLAST POUŽITÍ Svařování TIG: Nelegované, nízko a vysoce legované oceli, niklové slitiny, měď a speciální materiály Ruční svařování rutilovými a bazickými obalenými elektrodami: Nelegované, nízko a vysoce legované oceli, niklové a měděné slitiny Výrobní práce, kovovýroba, potravinářský a chemický průmysl, stavba potrubí, nádrží a regulovaných soustav, automobilový průmysl, strojírenství, a výroba nástrojů aj. 16

17 OPTIMALIZOVANÉ OVLÁDACÍ PANELY PRO KAŽDÉHO UŽIVATELE activarc TIG SMART - jednoduché nastavení! Přímo dostupné jsou pouze nejdůležitější TIG - parametry CLASSIC - obvyklé nastavení! Všechny parametry svařování na první pohled a přímo dostupné COMFORT - osvědčený komfort! Jednotlačítková obsluha s naváděním uživatele pro nastavení všech svařovacích parametrů. 8 JOBs (svařovacích úkolů) programovatelných uživatelem pro opětovné úlohy svařování SYNERGIC - maximální komfort! Jednotlačítkové ovládání s až 256 naprogramovanými JOBs (svařovacími úkoly) a přímo dostupnými všemi důležitými svařovacími parametry TECHNICKÉ ÚDAJE IP23 S IEC/EN EN Svařovací zdroj, chlazený vodou Rozsah nastavení svařovacího proudu Dovolený zatěžovatel (dz) při okolní teplotě 60 % dz 65 % dz 100 % dz Napětí naprázdno Síťové napětí (tolerance) Síťová frekvence Síťová pojistka (tavná pojistka pomalá) Max. připojený výkon TIG / ruční svařování Potřebný výkon generátoru Cosϕ Chlazení: Objem nádrže Max. dopravní množství Max. výstupní tlak Rozměry D x Š x V [mm] Hmotnost cca. TETRIX 301 TETRIX 351 TETRIX 421 TETRIX 521 activarc activarc activarc activarc 5 A-300 A 5 A-350 A 5 A-420 A 5 A-520 A 20 C 40 C 20 C 40 C 20 C 40 C 20 C 40 C A A A A 300 A A A A 250 A 350 A 300 A 380 A 360 A 450 A 420 A 93 V 98 V 98 V 79 V 3 x 400 V (-25 % +20 %) 3 x 400 V (-25 % +20 %) 3 x 400 V (-25 % +20 %) 3 x 400 V (-25 % +20 %) 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 3 x 16 A 3 x 25 A 3 x 35 A 3 x 35 A 8,3 kva / 12,0 kva 10,6 kva / 15,0 kva 14,2 kva / 19,5 kva 20,2 kva / 26,8 kva 16,4 kva 20,5 kva 27,0 kva 38,0 kva 0,99 0,99 0,99 0,99 12 l 5 l/min 3,5 bar 1100 x 455 x x 455 x x 455 x x 455 x kg 117 kg 120 kg 135 kg 17

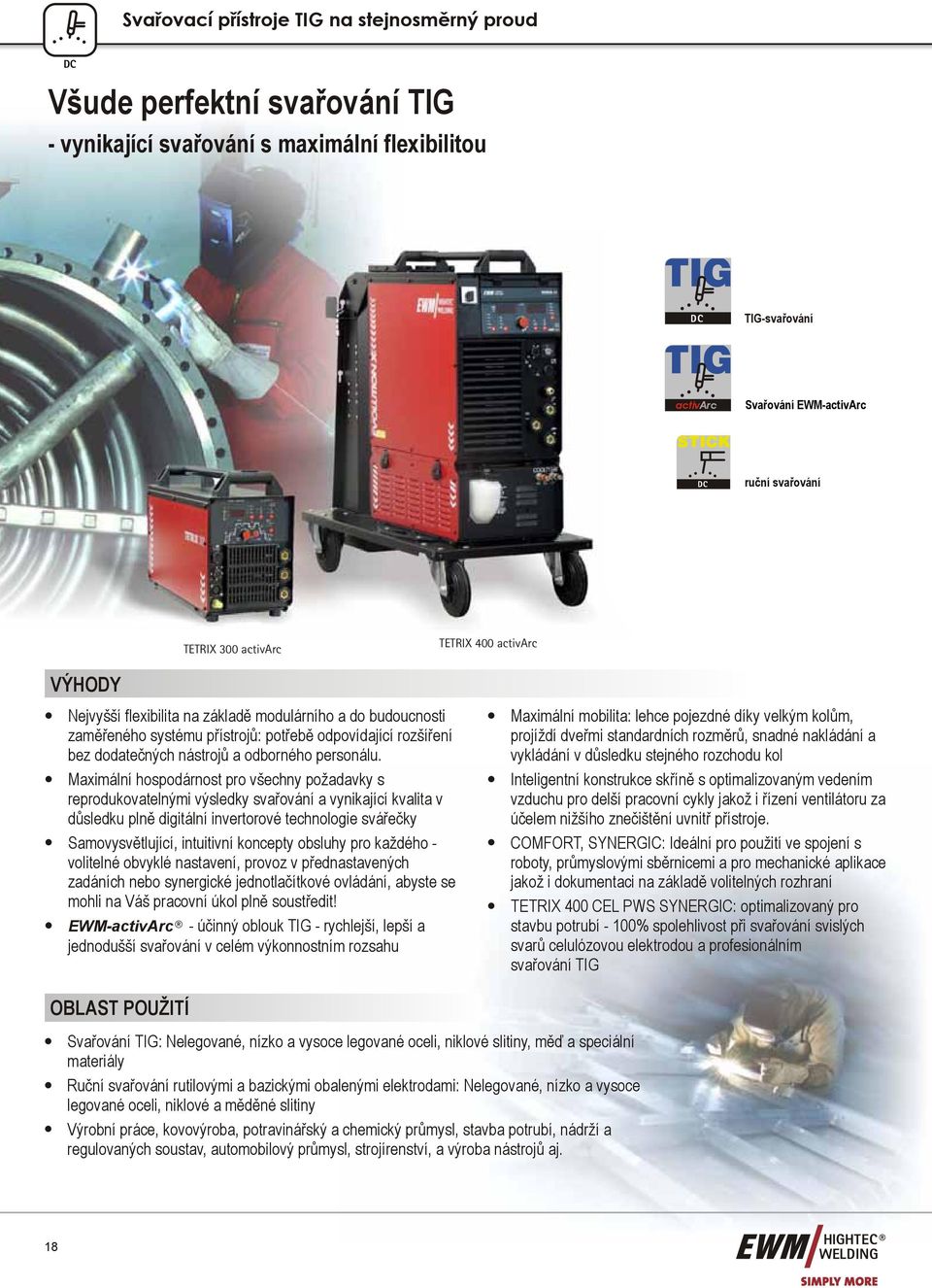

18 Svařovací přístroje TIG na stejnosměrný proud DC Všude perfektní svařování TIG - vynikající svařování s maximální flexibilitou TIG-svařování activarc Svařování EWM-activArc ruční svařování TETRIX 300 activarc TETRIX 400 activarc VÝHODY Nejvyšší flexibilita na základě modulárního a do budoucnosti zaměřeného systému přístrojů: potřebě odpovídající rozšíření bez dodatečných nástrojů a odborného personálu. Maximální hospodárnost pro všechny požadavky s reprodukovatelnými výsledky svařování a vynikající kvalita v důsledku plně digitální invertorové technologie svářečky Samovysvětlující, intuitivní koncepty obsluhy pro každého - volitelné obvyklé nastavení, provoz v přednastavených zadáních nebo synergické jednotlačítkové ovládání, abyste se mohli na Váš pracovní úkol plně soustředit! EWM-activArc - účinný oblouk TIG - rychlejší, lepší a jednodušší svařování v celém výkonnostním rozsahu Maximální mobilita: lehce pojezdné díky velkým kolům, projíždí dveřmi standardních rozměrů, snadné nakládání a vykládání v důsledku stejného rozchodu kol Inteligentní konstrukce skříně s optimalizovaným vedením vzduchu pro delší pracovní cykly jakož i řízení ventilátoru za účelem nižšího znečištění uvnitř přístroje. COMFORT, SYNERGIC: Ideální pro použití ve spojení s roboty, průmyslovými sběrnicemi a pro mechanické aplikace jakož i dokumentaci na základě volitelných rozhraní TETRIX 400 CEL PWS SYNERGIC: optimalizovaný pro stavbu potrubí - 100% spolehlivost při svařování svislých svarů celulózovou elektrodou a profesionálním svařování TIG OBLAST POUŽITÍ Svařování TIG: Nelegované, nízko a vysoce legované oceli, niklové slitiny, měď a speciální materiály Ruční svařování rutilovými a bazickými obalenými elektrodami: Nelegované, nízko a vysoce legované oceli, niklové a měděné slitiny Výrobní práce, kovovýroba, potravinářský a chemický průmysl, stavba potrubí, nádrží a regulovaných soustav, automobilový průmysl, strojírenství, a výroba nástrojů aj. 18

19 CEL PWS 500 activarc TIG OPTIMALIZOVANÉ OVLÁDACÍ PANELY PRO KAŽDÉHO UŽIVATELE SMART - jednoduché nastavení! Přímo dostupné jsou pouze nejdůležitější TIG - parametry CLASSIC - obvyklé nastavení! Všechny parametry svařování na první pohled a přímo dostupné COMFORT - osvědčený komfort! Jednotlačítková obsluha s naváděním uživatele pro nastavení všech svařovacích parametrů. 8 JOBs (svařovacích úkolů) programovatelných uživatelem pro opětovné úlohy svařování TECHNICKÉ ÚDAJE SYNERGIC - maximální komfort! Jednotlačítkové ovládání s až 256 naprogramovanými JOBs (svařovacími úkoly) a přímo dostupnými všemi důležitými svařovacími parametry IP23 S IEC/EN EN Svařovací zdroj, chlazený vodou Rozsah nastavení svařovacího proudu Dovolený zatěžovatel (dz) při okolní teplotě 40 % dz 45 % dz 60 % dz 65 % dz 80 % dz 100 % dz Napětí naprázdno Síťové napětí (tolerance) Síťová frekvence Síťová pojistka (tavná pojistka pomalá) Max. připojený výkon TIG / ruční svařování Potřebný výkon generátoru Cosϕ Chlazení: Objem nádrže Max. dopravní množství Max. výstupní tlak Rozměry D x Š x V [mm] Hmotnost cca. TETRIX 300 activarc** TETRIX 400 activarc TETRIX 400 CEL PWS activarc TETRIX 500 activarc 5 A-300 A 5 A-400 A 5 A-400 A 5 A-500 A 20 C 40 C 20 C 40 C 20 C 40 C 20 C 40 C A A A A A A A A A A A 250 A 330 A 320 A 400 A 400 A 390 A 380 A 93 V 92 V 106 V (400 V) 79 V (400 V) / 91 V (460 V) 3 x 400 V (-25 % +20 %) 3 x 400 V (-25 % +20 %) 3 x 400 V (-25 % +20 %) 3 x 400 V (-25 % +20 %) 3 x 460 V (-25 % +10 %) 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 3 x 16 A 3 x 35 A 3 x 35 A 3 x 35 A 8,5 kva / 12,0 kva 13,2 kva / 18,2 kva 13,2 kva / 18,2 kva 19,0 kva / 25,3 kva 16,4 kva 25,0 kva 25,0 kva 35,0 kva 0,99 0,99 0,99 0,99 4,75 l (COOl35U31)*** 7 l (COOL71U42 / COOL71U43) 5 l/min (COOl35U31)*** 20 l/min / 5 l/min (COOL71U42 / COOL71U43) 3,5 bar (COOl35U31)*** 4,5 bar / 3,5 bar (COOL71U42 / COOL71U43) 560 x 240 x x 505 x 997* 980 x 505 x 997* 980 x 505 x 997* 29 kg 115 kg* 118 kg* 118 kg* * Svařovací zdroj, chladicí přístroj a transportní vozík; ** Ovládání synergic není k dispozici pro TETRIX 300 activarc; *** Nestandardní vybavení 19

20 Přístroje pro svařování TIG střídavým/stejnosměrným proudem AC/DC Malé výkonné soustavy TIG -AC/DC - optimálně vybavené pro všechny požadavky! TIG-svařování stejnosměrným a střídavým proudem VF zážeh a Liftarc activarc Svařování EWM-activArc (pouze přístroje TRITON) Ruční svařování elektrodou pod stejnosměrným proudem PICOTIG 190AC/DC, 230 AC/DC TRITON 190AC/DC, 230 AC/DC VÝHODY Moderní plastová skříň: - nízká váha pro lehký transport a manipulaci - ergonomický tvar bez rohů a hran - funkčnost, odolnost a bezpečnost i při pádu nebo nárazu PICOTIG 230/TRITON 230: Jedinečný vysoký svařovací výkon A svařovací proud z jednofázové 230 V zásuvky Ochrana proti přepětí - neúmyslné připojení k síťovému napětí 400 V nemá za následek poškození přístroje Profesionální svařování TIG AC a DC s vynikajícími zážehovými a svařovacími vlastnostmi PICOTIG: Nejjednodušší obsluha - ideální pro použití na montáži, např. při neustále se měnícím personálu Snadný transport za příruční tyč, rukojeti nebo nosný popruh např. po schodech, přes žebříky a ocelové konstrukce a na lešení TRITON: Maximální účelnost s velmi snadnou obsluhou za účelem profesionálního svařování TIG pomocí např. jednotlačítkového ovládání, 8 úloh svařování (JOBs) programovatelných uživatelem pro opětovné úlohy při svařování a přímého přístupu k nejdůležitějším parametrům svařování střídavým proudem (vyvažování, kmitočet) TRITON: Jedinečná funkčnost AC - speciální střídavý proud pro jednoduchá spojení velmi odlišných hliníkových plechů, např. 1 mm s 10 mm V důsledku neobvykle velkého napěťového rozsahu pro nasazení bez problémů ve spojení s dlouhými síťovými kabely a s generátorem, optimální také pro použití na staveništi Mnohostranná - možnost připojení, hořák Up/Down a hořák RETOX, dálkový ovladač, chladicí modul Filtr nečistoty pro zvláště prašné prostředí (doplněk) OBLAST POUŽITÍ Svařování TIG střídavým proudem: Hliník a hliníkové slitiny Svařování TIG stejnosměrným proudem (záporný pól): Nelegované, nízko a vysoce legované oceli, niklové slitiny, měď a speciální materiály Ruční svařování (stejnosměrný proud) rutilovými a bazickými obalenými elektrodami: Nelegované, nízko a vysoce legované oceli, niklové a měděné slitiny Výrobní a opravářské práce, kovovýroba, konstrukce zimních zahrad a výroba oken, topenářství a klimatizace, potravinářský a chemický průmysl, stavba potrubí, nádrží a regulovaných soustav, automobilový průmysl, strojírenství, a výroba nástrojů aj. 20

21 190 AC/DC 230 AC/DC 190 AC/DC 230 AC/DC TIG VOLITELNÁ JEDNODUCHÁ NEBO KOMFORTNÍ OBSLUHA PICOTIG 190, 230 AC/DC Nejjednodušší ovládání Prakticky orientované, účelné omezení počtu ovládacích prvků na důležité funkce TIG, jako svařovací proud, pokles proudu (downslope), dofuk plynu Další parametry jsou optimálně nastaveny, lze je však podle potřeby změnit Jednoknoflíkové ovládání - velký otočný knoflík pro nastavení všech hodnot Reprodukovatelné nastavení všech svařovacích parametrů na digitálním displeji TRITON 190, 230 AC/DC Komfortní ovládání Samovysvětlující ovládací panel s jednotlačítkovým ovládáním, 8 JOBs (svařovacích programů) Reprodukovatelné nastavení všech svařovacích parametrů na digitálním displeji Funkce uchování informace (hold) za účelem jednoduchého odečtení a snadného rozlišení svařovacího proudu a napětí po svařování EWM-activArc - účinný oblouk TIG - rychlejší, lepší a jednodušší svařování v celém výkonnostním rozsahu TECHNICKÉ ÚDAJE IP23 S IEC/EN EN Svařovací zdroj Rozsah nastavení svařovacího proudu Dovolený zatěžovatel (dz) při okolní teplotě 35 % dz 40 % dz 45 % dz 50 % dz 60 % dz 100 % dz Napětí naprázdno Síťové napětí (tolerance) Síťová frekvence Síťová pojistka (tavná pojistka pomalá) Max. připojený výkon TIG / ruční svařování Potřebný výkon generátoru TIG / ruční svařování Cosϕ Rozměry D x Š x V [mm] Hmotnost cca. PICOTIG 190 AC/DC TRITON 190 AC/DC PICOTIG 230 AC/DC TRITON 230 AC/DC TIG ruční svařování TIG ruční svařování TIG ruční svařování TIG ruční svařování 3 A*-190 A 5 A-140 A 3 A*-190 A 5 A-140 A 3 A*-230 A 5 A-180 A 3 A*-230 A 5 A-180 A 20 C 40 C 20 C 40 C 20 C 40 C 20 C 40 C 20 C 40 C 20 C 40 C 20 C 40 C 20 C 40 C A - 180A - 230A - 180A - 190A A A 230A A A A 140A A 140A A 150A 130A 130A 190A 150A 130A 130A 180A 160A 160A 140A 180A 160A 160A 140A 150A 120A 110A 110A 150A 120A 110A 110A 150A 130A 140A 110A 150A 130A 140A 110A 43V 43V 45V 45V 1 x 230V (-40% - +15%) 1 x 230V (-40% - +15%) 1 x 230 V (-40% - +15%) 1 x 230 V (-40% - +15%) 1 x 240V (-40% - +10%) 1 x 240V (-40% - +10%) 1 x 240 V (-40% - +10%) 1 x 240 V (-40% - +10%) 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 1 x 16 A 1 x 16 A 1 x 16 A 1 x 16 A 5,6 kva / 6,0 kva 5,6 kva / 6,0 kva 5,2 kva / 5,8 kva 5,2 kva / 5,8 kva 7,55 kva / 8,1 kva 7,55 kva / 8,1 kva 7,0 kva / 7,8 kva 7,0 kva / 7,8 kva 0,94 0, x 205 x x 205 x x 205 x x 205 x ,5 kg 16,5 kg 17,0 kg 17,0 kg * 5 A u AC 21

22 Přístroje pro svařování TIG střídavým/stejnosměrným proudem AC/DC Specialisté TIG AC/DC - ideální pro použití ve výrobě TIG-svařování stejnosměrným a střídavým proudem VF zážeh a Liftarc activarc Svařování EWM-activArc ruční svařování stejnosměrným a střídavým proudem TETRIX 421; 521 AC/DC activarc TETRIX 351 AC/DC activarc VÝHODY Maximální hospodárnost pro všechny požadavky s reprodukovatelnými výsledky svařování a vynikající kvalita v důsledku plně digitální invertorové technologie svářečky Jedinečná funkčnost AC: Synchronní provoz dvou přístrojů za účelem oboustranného, současného svařování, speciální AC pro jednoduché spojení velmi odlišných hliníkových plechů, např. 1 mm s 10 mm EWM-activArc - účinný oblouk TIG - rychlejší, lepší a jednodušší svařování v celém výkonnostním rozsahu Samovysvětlující, intuitivní koncepty ovládání pro každého - volitelné obvyklé nastavení, provoz v přednastavených zadáních nebo synergické jednotlačítkové ovládání, abyste se mohli na Váš pracovní úkol plně soustředit! Maximální mobilita: lehce pojízdné díky velkým kolům, projíždí dveřmi standardní velikosti, snadné nakládání a vykládání v důsledku stejného rozchodu kol, schopné přemístění jeřábem, schopné převozu vysokozdvižným vozíkem Inteligentní konstrukce skříně s optimalizovaným vedením vzduchu pro delší pracovní cykly jakož i řízení ventilátoru za účelem nižšího znečištění uvnitř přístroje. Účinný systém chlazení hořáku s oběhovým čerpadlem, velkoplošný chladič s neobvykle velkou nádrží (12 litrů) COMFORT, SYNERGIC: Ideální pro použití ve spojení s roboty, průmyslovými sběrnicemi a pro mechanické aplikace jakož i dokumentaci na základě volitelných rozhraní Vícenapěťové provedení (doplněk) - optimální pro specifická síťová napětí v jednotlivých zemích (3x230V/3x400V/3x480V) OBLAST POUŽITÍ Svařování TIG střídavým proudem: Hliník a hliníkové slitiny Svařování TIG stejnosměrným proudem (záporný pól): Nelegované, nízko a vysoce legované oceli, niklové slitiny, měď a speciální materiály Ruční svařování (stejnosměrný proud) rutilovými a bazickými obalenými elektrodami: Nelegované, nízko a vysoce legované oceli, niklové a měděné slitiny Výrobní a opravářské práce, kovovýroba, potravinářský a chemický průmysl, stavba potrubí, nádrží a regulovaných soustav, automobilový průmysl, strojírenství, a výroba nástrojů aj. 22

23 AC/DC activarc TIG OPTIMALIZOVANÉ OVLÁDACÍ PANELY PRO KAŽDÉHO UŽIVATELE SMART - jednoduché nastavení! Přímo dostupné jsou pouze nejdůležitější TIG - parametry CLASSIC - obvyklé nastavení! Všechny parametry svařování na první pohled a přímo dostupné COMFORT - osvědčený komfort! Jednotlačítková obsluha s naváděním uživatele pro nastavení všech svařovacích parametrů. 8 JOBs (svařovacích úkolů) programovatelných uživatelem pro opětovné úlohy svařování SYNERGIC - maximální komfort! Jednotlačítkové ovládání s až 256 naprogramovanými JOBs (svařovacími úkoly) a přímo dostupnými všemi důležitými svařovacími parametry TECHNICKÉ ÚDAJE IP23 S IEC/EN EN Svařovací zdroj, chlazený vodou Rozsah nastavení svařovacího proudu Dovolený zatěžovatel (dz) při okolní teplotě 40 % dz 45 % dz 60 % dz 65 % dz 80 % dz 100 % dz Napětí naprázdno Síťové napětí (tolerance) Síťová frekvence Síťová pojistka (tavná pojistka pomalá) Max. připojený výkon TIG / ruční svařování Potřebný výkon generátoru Cosϕ Chlazení: Objem nádrže Max. dopravní množství Max. výstupní tlak Rozměry D x Š x V [mm] Hmotnost cca. TETRIX 351 AC/DC TETRIX 421 AC/DC TETRIX 521 AC/DC activarc activarc activarc 5 A-350 A 5 A-420 A 5 A-520 A 20 C 40 C 20 C 40 C 20 C 40 C A A - 520A A A A A 300 A 380 A 360 A 450 A 420 A 95 V 92 V 79 V 3 x 400 V (-25 % +20 %) 3 x 400 V (-25 % +20 %) 3 x 400 V (-25 % +20 %) 50/60 Hz 50/60 Hz 50/60 Hz 3 x 25 A 3 x 35 A 3 x 35 A 10,6 kva / 15,0 kva 14,2 kva / 19,5 kva 20,2 kva / 26,8 kva 20,5 kva 27,0 kva 38,0 kva 0,99 0,99 0,99 12 l 5 l/min 3,5 bar 1100 x 455 x x 690 x x 690 x kg 145 kg 160 kg 23

24 Přístroje pro svařování TIG střídavým/stejnosměrným proudem AC/DC Modulární specialisté TIG AC/DC - flexibilní pro použití na montáži a ve výrobě TIG-svařování stejnosměrným a střídavým proudem VF zážeh a Liftarc activarc Svařování EWM-activArc ruční svařování stejnosměrným a střídavým proudem TETRIX 300 AC/DC activarc TETRIX 350 AC/DC activarc TETRIX 500 AC/DC activarc VÝHODY Maximální hospodárnost pro všechny požadavky s reprodukovatelnými výsledky svařování a vynikající kvalita v důsledku plně digitální invertorové technologie svařovacího zdroje Jedinečná funkčnost AC: Synchronní provoz dvou přístrojů za účelem oboustranného, současného svařování, speciální AC pro jednoduché spojení silně odlišných hliníkových plechů, např. 1 mm s 10 mm Maximální flexibilita díky modulárního systému přístrojů, zaměřeného do budoucnosti: Rozšíření bez dodatečných nástrojů a odborného personálu, odpovídající potřebě. EWM-activArc - účinný svařovací oblouk TIG - rychlejší, kvalitnější a jednodušší svařování v celém rozsahu výkonu Samovysvětlující, intuitivní koncepty obsluhy pro každého - volitelné obvyklé nastavení, provoz v přednastavených zadáních nebo synergické jednotlačítkové ovládání, abyste se mohli na Váš pracovní úkol plně soustředit! Maximální mobilita: lehce pojízdný díky velkým kolům, projíždí standardními dveřmi, snadné nakládání a vykládání v důsledku stejného rozchodu kol, schopný přemístění jeřábem Inteligentní konstrukce skříně s optimalizovaným vedením vzduchu pro delší pracovní cykly jakož i řízení ventilátoru za účelem nižšího znečištění uvnitř přístroje. COMFORT, SYNERGIC: Ideální pro použití ve spojení s roboty, průmyslovými sběrnicemi a pro mechanické aplikace jakož i dokumentaci prostřednictvím volitelných rozhraní OBLAST POUŽITÍ Svařování TIG střídavým proudem: Hliník a hliníkové slitiny Svařování TIG stejnosměrným proudem (záporný pól): Nelegované, nízko a vysoce legované oceli, niklové slitiny, měď a speciální materiály Ruční svařování (stejnosměrný proud) rutilovými a bazickými obalenými elektrodami: Nelegované, nízko a vysoce legované oceli, niklové a měděné slitiny Výrobní a opravářské práce, kovovýroba, potravinářský a chemický průmysl, stavba potrubí, nádrží a regulovaných soustav, automobilový průmysl, strojírenství, a výroba nástrojů aj. 24

25 OPTIMALIZOVANÉ OVLÁDACÍ PANELY PRO KAŽDÉHO UŽIVATELE AC/DC activarc TIG SMART - jednoduché nastavení! Přímo dostupné jsou pouze nejdůležitější TIG - parametry CLASSIC - obvyklé nastavení! Všechny parametry svařování na první pohled a přímo dostupné COMFORT - osvědčený komfort! Jednotlačítková obsluha s naváděním uživatele pro nastavení všech svařovacích parametrů. 8 JOBs (svařovacích úkolů) programovatelných uživatelem pro opětovné úlohy svařování SYNERGIC - maximální komfort! Jednotlačítkové ovládání s až 256 naprogramovanými JOBs (svařovacími úkoly) a přímo dostupnými všemi důležitými svařovacími parametry TECHNICKÉ ÚDAJE IP23 S IEC/EN EN Svařovací zdroj, chlazený vodou Rozsah nastavení svařovacího proudu Dovolený zatěžovatel (dz) při okolní teplotě 40 % dz 45 % dz 60 % dz 65 % dz 100 % dz Napětí naprázdno Síťové napětí (tolerance) Síťová frekvence Síťová pojistka (tavná pojistka pomalá) Max. připojený výkon TIG / ruční svařování Potřebný výkon generátoru Cosϕ Chlazení: Objem nádrže Max. dopravní množství Max. výstupní tlak Rozměry D x Š x V [mm]* Hmotnost cca.* TETRIX 300 AC/DC activarc TETRIX 350 AC/DC activarc TETRIX 500 AC/DC activarc 5 A-300 A 5 A-350 A 5 A-500 A 20 C 40 C 20 C 40 C 20 C 40 C A A A 300 A A A 350 A 325 A 475 A 475 A 270 A A 220 A 260 A 260 A 390 A 390 A 93 V 95 V 79 V (400 V) / 91 V (460 V) 3 x 400 V (-25 % +20 %) 3 x 400 V (-25 % +20 %) 3 x 400 V (-25 % +20 %) 3 x 460 V (-25 % +10 %) 50/60 Hz 50/60 Hz 50/60 Hz 3 x 16 A 3 x 25 A 3 x 35 A 8,3 kva / 12,0 kva 10,6 kva / 15,0 kva 19,0 kva / 25,3 kva 16,4 kva 20,5 kva 35,0 kva 0,99 0,99 0,99 4,75 l (COOl35U31)** 7 l (COOL71U42 / COOL71U43) 5 l/min (COOl35U31)** 20 l/min / 5 l/min (COOL71U42 / COOL71U43) 3,5 bar (COOl35U31)** 4,5 bar / 3,5 bar (COOL71U42 / COOL71U43) 600 x 580 x x 505 x x 500 x kg 118 kg 160 kg * Svařovací zdroj, chladicí přístroj a transportní vozík; ** Nestandardní vybavení 25
