Instalace SATA/AHCI ovladače na systému Windows XP SP2/SP3

Transkript

1 Návod jak nainstalovat SATA/AHCI driver ve Windows XP SP2, SP3 na noteboocích s čipovou sadou INTEL XX945, XX965 a PM,GM45 (Pro potřeby fóra vypracoval Kruger) pozn. Tato instalace zatím zahrnuje pouze instalaci z prostředí Windows XP. Neobsahuje návod na instalaci WINDOWS XP už se zabudovaným SATA ovladačem. Tak bez zbytečných řečí se do toho dáme. Nejprve si stáhněte soubor 7zim06ww.exe. Je to soubor, který obsahuje ovladače SATA prakticky na všechny Intel chipsety. Ten rozbalte do výchozí složky, kterou Vám program nabídne (C:\DRIVERS\WIN\) V ní se pak budou nacházet složka IMSM, ve které poté naleznete vše potřebné ke zdárnému úspěchu. 1) Proveďte nejprve čistou instalaci Windows XP. Pokud jste předtím měli nainstalován operační systém Windows Vista originálně od výrobce, pravděpodobně se nevyhnete návštěvě BIOSu. Provedete to tak, že spuštění notebooku stiskněte klávesu F2 (pozn. tato klávesa platí pro notebooky Acer a Toshiba). V BIOSu poté zvolte položku MAIN, zde uvidíte položku SATA Mode:. Pokud je nastavena hodnota na AHCI Mode (viz. Obrázek 1) změňte ji na IDE Mode, přesně tak, jak ukazuje Obrázek 2. Po těchto úpravách ještě nezapomeňte změnit pořadí bootování jednotek na pořadí CD, HDD. Jakmile i toto zdárně ukončíte, tak proveďte uložení a ukončení BIOSu. Předtím bych Vám však ještě doporučil vložit instalační CD do mechaniky. Nyní se spustí samotná instalace operačního systému. Uživatelé tohoto procesu znalí si již jistě poradí, není cílem tohoto návodu popisovat instalaci operačního systému, takže se přesuňme dále. Obrázek 1 původní nastavení 1

2 Obrázek 2 nastavení potřebné pro instalaci Windows XP 2) Máme-li již instalaci operačního systému za sebou, můžeme se nyní vrhnout na instalaci ovladačů. Neberu v následujícím pořadí instalace v potaz ovladače typu síťová, zvuková či grafická karta. Tyto ovladače by se měli instalovat až na konec. Takže s Intel chipsety (945, 965, xm45) budete potřebovat tyto ovladače pro základní desku, poté budete vyzváni k restartovaní notebooku. Učiňte tak. Nyní bude následovat nejdůležitější fáze. Spusťte soubor 7zim06ww.exe. Jak jsem se již v úvodu zmínil, nechte si jej nainstalovat do výchozího adresáře, jenž je C:\DRIVERS\, kde vám vytvoří další podadresáře a to \WIN\ a v něm \IMSM\ (viz obrázek. 3). S touto složkou budeme nyní nějakou dobu pracovat. Jak je možné vidět na obrázku 3. v adresáři IMSM se nachází ještě jedna složka a tou je složka PREPARE. Tato slouží k nahrání na disketu případně na nějaké jiné médium (flashdisk atp.). Vy ji však klidně teď otevřete a dvojklikem spusťte install.cmd. Nyní můžete složku uzavřít, bude nás nyní čekat nejzajímavější a nejtěžší část. 2 Obrázek 3 Obsah složky DRIVERS\IMSM

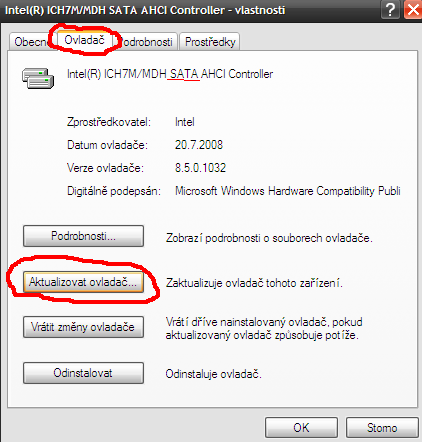

3 3) Otevřete položku správce zařízení. Nejsnazší cesta je kliknout na ikonu Tento počítač pravým tlačítkem a vybrat z nabídky poslední položku, jež jsou Vlastnosti. Pak kliknout myší na záložku Hardware a již můžeme vidět tlačítko správce zařízení. Na to nyní můžeme kliknout. Zobrazí se nám podobná nabídka, jako je na obrázku 4. 4) Nyní je třeba rozevřít nabídku Řadiče IDE ATA/ATAPI. Uvidíte v ní pravděpodobně něco podobného, jako ukazuje obrázek 5, s tím rozdílem, že u vás budou rozdílné názvy položek. Co se týče řadičů ULTRA ATA, ty vás nemusí zajímat, jelikož se tento ovladač aktualizoval již při instalaci ovladačů pro chipset. Obrázek 5 Seznam řadičů (liší se podle jednotlivých konfigurací) 5) Zvolte tedy ten název řadiče, který má ve svém názvu přívlastek SATA, AHCI nebo RAID. Tento název se opět liší podle jednotlivých konfigurací. Klikněte na něj pravým tlačítkem a znovu zvolte vlastnosti. Otevře se vám nová nabídka, ve které již stačí přepnout na položku ovladač. V ní pak vyberte položku aktualizovat ovladač, jak je vyobrazeno na obrázku 6. Otevře se vám další obrazovka, se kterou Vám pomocí obrázků 7 až 12 ukážu, jak pokračovat. Dodržujte, prosím přesně postup Jednotlivé obrázky mají uvnitř čísla, které značí, co a jak provést a v jakém pořadí. Pak bude následovat další text, jelikož vznikají další odlišnosti. Obrázek 4 Nabídka správce zařízení Obrázek 6 Záložka aktualizace ovladače 3

4 Obrázek 7 Krok 1 Obrázek 8 Krok 2 Obrázek 9 Krok 3 Obrázek 10 Krok 4 Obrázek 11 Krok 5 Obrázek 12 Krok 6 4

5 Až do tohoto kroku byla instalace shodná na všech chipových sadách, kde je možné použít SATA driver. Nyní se však bude mírně lišit. Proto jen uvedu jednoduchou a stručnou tabulku. Pro všechny uživatele notebooků bude platit, že si budou volit ze seznamu typ sady s přívlastkem M (mobilní deska). Chipová sada Použitý typ řadiče Ovladač k výběru Intel XX945 ICH7M Intel ICH7M/MDH SATA AHCI Controller Intel XX965 ICH8M Intel ICH8M-E/M SATA AHCI Controller Intel GM/PM45 ICH9M Intel ICH9M-E/M SATA AHCI Controller Tabulka 1 Přehled chipových sad a výběr ovladačů Obrázek 13 Výběr vhodného ovladače Další postup je dobře vidět na obrázku 13. Tato obrazovka pro vás bude znamenat tři kroky. Prvním z nich je vyškrtnutí zatržítka Zobrazit kompatibilní zařízení. Pokud toto neučiníte, nemusí se vám zobrazit žádné zařízení. Dalším krokem je výběr daného typu ovladače. Tímto odkazuji na tabulku 1, kde je výčet čipových sad a k nim kompatibilní ovladač. Posledním krokem je kliknutí na tlačítko Další. Nyní nebo v průběhu této obrazovky se vám může zobrazit varovná hláška, která vás upozorní na to, že daný ovladač nemusí správně fungovat a může způsobit problémy. Ignorujte tuto hlášku a zvolte buďto ano, nebo pokračovat. Podle toho, co za typ výstrahy se objeví. 6) Nyní by měla proběhnout samotná instalace, po ní by vás systém měl vyzvat k restartování počítače. Pokud by se tak nestalo, můžete jej restartovat ručně. Upozornění: Pokud tento článek čtete tak říkajíc za pochodu, mějte na paměti, že nyní bude následovat návštěva BIOSu, takže se na to náležitě připravte. Jakmile operační systém provede restart systému, vstupte pomocí funkční klávesy do BIOSu a proveďte záměnu položek IDE Mode na AHCI Mode. Je to podobná procedura, jako na začátku článku, akorát v opačném pořadí, takže tímto odkazuji na obrázek 1 a 2. Pokud chcete a neučinili jste tak již dříve, můžete rovněž změnit pořadí bootování jednotek. Potvrďte změny a opusťte systém BIOS. Opět bude pro znovunačtení změn restartován notebook. Nyní by se Vám měl spustit operační systém. Vpravo dole, by se vám měla zobrazit ikona o průběhu instalace nových ovladačů. Doporučoval bych, abyste po dobu tohoto procesu nic s počítačem neprováděli. Tato operace je docela krátká a můžete v ní, díky informační bublině, vidět, co vše se instaluje. Po dokončení této automatické instalace se zobrazí informační hlášení, o nutnosti dalšího (nyní však již posledního) restartu systému. Po této proceduře již budete mít funkční SATA/AHCI režim. Jelikož jsou již v době psaní tohoto článku vydány od společnosti Intel ovladače novějšího data, tak si je můžete stáhnout z internetu. Aktualizace se Vám nyní již povede korektně, bez hlášky, že systém není kompatibilní s daným operačním systémem. Zdali vše funguje korektně, zjistíte i z informační aplikace INTEL MATRIX STORAGE MANAGER, tu ale získáte až aktualizací a stažením ovladačů ze stránek technické podpory INTELu. 5
