Gate.
|
|
|
- Jiří Janda
- před 8 lety
- Počet zobrazení:
Transkript
1 Gate
2 Informace o modulu Proxi Gate Určení Modul je určen pro ovládání vjezdových a garážových bran pomocí mobilního zařízení. Spolupracuje s ovládacími jednotkami různých výrobců. Činnost Modul umožňuje ovládat vjezdová nebo garážová vrata pomocí mobilního zařízení při zachování možnoti ovládání brány pomocí tradičního dálkového ovládání. Bezplatnou aplikaci Seed Control je možné stáhnout z Google Play či App Store. Pro právné použití je nutné mít telefon vybaven technologií Bluetooth 4.0 a operačním sytémem ios7 nebo Android verze 4.3 a vyšší. Modul Proxi Gate má dva výstupy pro ovládání dvou bran, bránou a brankou nebo dvěma funkcemi jedné brány. Provozní režim výstupních kanálů modulu je konfigurován pomocí aplikace pro mobilní zařízení. K výběru je režim monostabilní (jeden pulzní výtup) nebo bistabilní (v uzavřeném stavu výstupu). V případě natavení monostabilního režimu je zapotřebí na výstupu podržet stav vypnutí. Standardní doba je 1 sekunda.
3 Montáž Montáž Modul Proxi Gate má vodotěsný kryt se stupněm ochrany IP65 a s konektorem pro externí anténu. To umožňuje umístění antény v optimálním místě kvůli rádiovému signálu, např. za kontrukcí brány. Pro připojení modulu do ovladače brány je zapotřebí otevřít kryt a zapojit vodiče do konektoru na desce plošných spojů (obr. 1). Pro ovládání jedné funkce brány stačí čtyři vodiče. 1. PWR +/-/~ 2. PWR -/+/~ 3. OUT1+ 4. OUT1-5. OUT2+ 6. OUT2-7. IN1 A 8. IN1 B 9. IN2 A 10. IN2 B Obrázek 1. Pohled na část PCB s 10-kontaktním konektorem Není podporováno ve verzi Svorky Proxi Gate konektoru musí být připojeny ke svorce ovladače brány. Základní způsob montáže modulu Proxi Gate je připojit jej na vstup ručního ovládání. Poloha a popis konektorů závisí na modelu ovladače brány. Podrobné informace o fungování ovladače brány a popis konektorů jsou obsaženy v manuálu daného modelu.
4 Montáž Připojení napájení: U většiny ovladačů bran na konektoru je napětí potřebné pro napájení koncových spínačů, fotobuněk nebo osvětlení. Je-li napětí je v rozmezí od 9 do 25 V DC nebo AC, mělo by být využito pro napájení modulu Proxi Gate. Polarizace napájení je volitelná. Připojení výstupních kanálů modulu Proxi Gate: Při připojování výstupních kanálů by měla být zachována polarita konektorů. V závislosti na požadované konfiguraci může být připojen jeden nebo dva výstupní kanály modulu Proxi Gate. Ovládání jednoho kanálu Typický provozní režim pro ovladače brány je sekvenční řízení otevřít - stop- zavřít nebo otevřít - zavřít. Ovládání dvou kanálů Modul Proxi Gate v dvoukanálovém režimu je analogický s dálkovým ovládáním se dvěma tlačítky. Chcete-li ovládat dvě funkce brány se dvěma tlačítky v aplikaci pro mobilní zařízení, připojte napájecí a ovládací kabely: 1.OUT1+ se váže na odpovídající vstup ovladače brány, obvykle se jedná o vstup pro ruční ovládání nebo vstup pro další rádiový přijímač. Chcete-li bránu ovládat pomocí jediného tlačítka v aplikaci na mobilním zařízení musí být připojeny, mimo napájení, dva vodiče: 2.OUT1- připojíme k uzemnění ovladače brány. Uzemnění je obvykle značeno jako COM, GND nebo -. 1.OUT1+ se váže na odpovídající vstup ovladače brány, obvykle se jedná o vstup pro ruční ovládání nebo vtup pro další rádiový přijímač. 2.OUT1- připojíme k uzemnění ovladače brány. Uzemnění je obvykle značeno jako COM, GND nebo -. 3.OUT2+ se váže na odpovídající vstup ovládající druhou funkci brány, většinou jde o funkci branky (neúplné otevření) funkce podržení stavu (brána se sama nezavře), nebo jiné. 4.OUT2- připojíme k uzemnění ovladače brány. Uzemnění je obvykle značeno jako COM, GND nebo -.
5 + S Montáž LAMP 24Vac / 15Wmax DL1 + ENCODER 24Vac 1A max SERVICE LIGHT 24Vac/10W JP7 JP1 + S ON AMPC ANPO TCA PHOT STOP P.P. COM JP AF F1 P.P. PGM CL 1 2 SHIELD ANT ANT Obrázek 2. Příklad připojení jednoho kanálu modulu Proxi Gate k ovladači brány (pohonná jednotka Beninca JM3)
6 Montáž Montáž antény modulu Proxi Gate Modul Proxi Gate má anténu s vodičem, který musí být připojen, vtáčením koncovky do zdířky SMA, které se nachází na vnější straně krytu. Anténa o délce 27mm je umístěna na konci kabelu. Chcete-li zajistit nejlepší pracovní dosah rádiového modulu umístěte anténu mimo garáž nebo kontsrukční prvky vrat. Montáž antény za kovovou bránou vede k potlačení rádiového signálu. V případě montáže vevnitř se doporučuje jí umístit na čelní straně z boku brány. Na obrázku 3 je ukázán příklad umístění montáže anténního modulu Proxi Gate vevnitř. Místo č. 1 je nejvhodnější a doporučené místo z pohledu zesílení rádiového signálu modulu. V místě č. 4 je signál nejvíce tlumený Obrázek 3.Umístění antény modulu Proxi Gate
7 Technická specifikace PROVOZNÍ PODMÍNKY Teplota Stupeň ochrany -30 C / +55 C IP65 ELEKTRICKÉ PARAMETRY Napájení Maximální výkon napětí Maximální proud napájení Průměrný výkon AC/DC 9 V 24 V (libovolná polarita) 50 V 70 ma 120 mw VÝSTUPY Počet výstupů Polarizace výstupů Galvanické oddělení výstupů Maximální zatížení napětí Maximální zatěžovací proud Maximální výstupní napětí při zapnutí Přepěťová ochrana napájení Ochrana proti přepětí Ochrana proti přepólování výstupu 2 (každý zvlášť) DC 50 V DC 20 ma 0,3 V (při zátěžovém proudu 20 ma) (zkrat diody s tepelnou pojitkou)

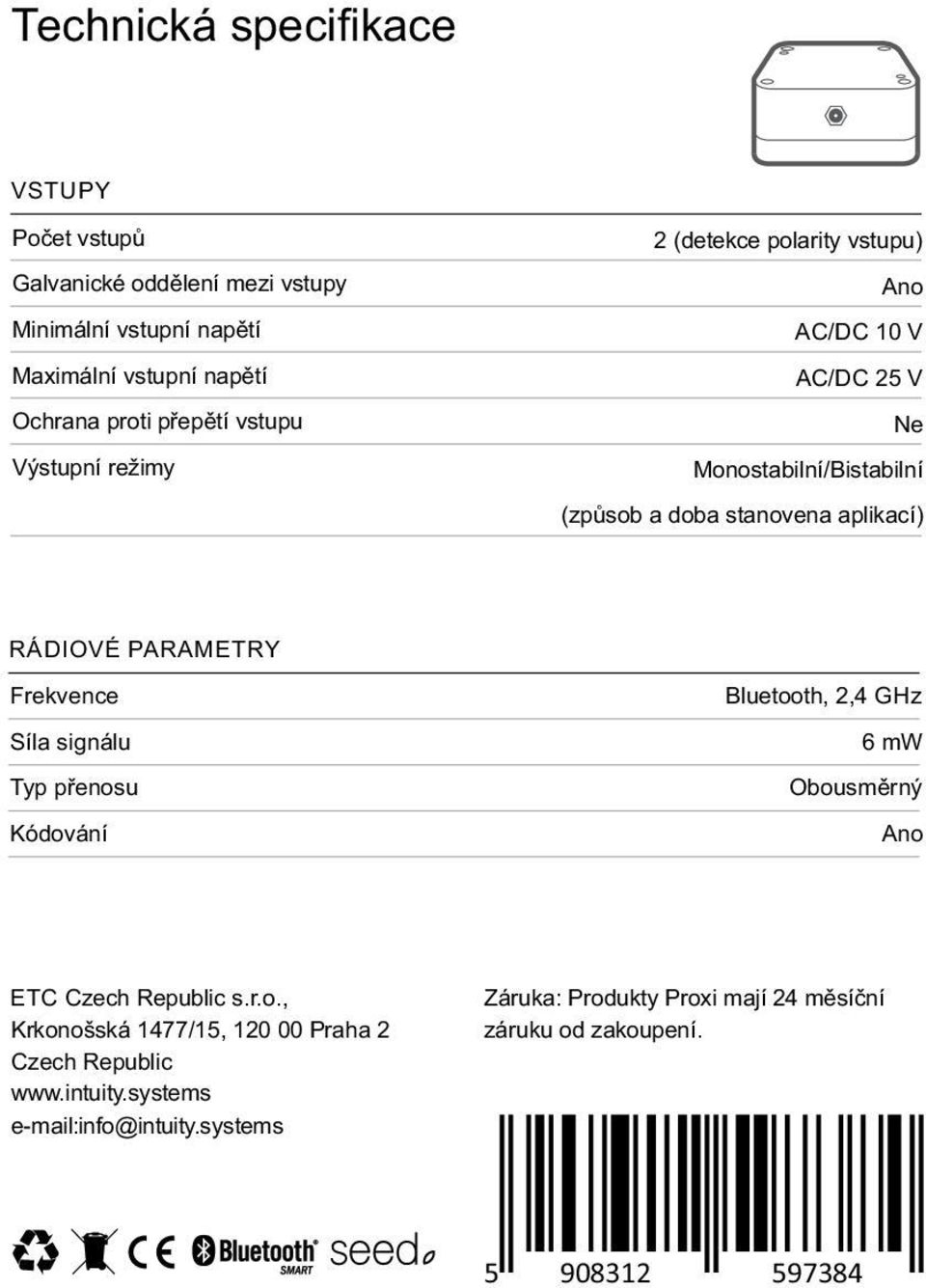

8 Technická specifikace VSTUPY Počet vstupů Galvanické oddělení mezi vstupy Minimální vstupní napětí Maximální vstupní napětí Ochrana proti přepětí vstupu Výstupní režimy 2 (detekce polarity vstupu) AC/DC 10 V AC/DC 25 V Ne Monostabilní/Bistabilní (způsob a doba stanovena aplikací) RÁDIOVÉ PARAMETRY Frekvence Síla signálu Typ přenosu Kódování Bluetooth, 2,4 GHz 6 mw Obousměrný ETC Czech Republic s.r.o., Krkonošská 1477/15, Praha 2 Czech Republic info@intuity.systems Záruka: Produkty Proxi mají 24 měsíční záruku od zakoupení
