LED regulátor solárního ohřívače

Transkript

1 LED regulátor solárního ohřívače --- Instalační a bezpečnostní manuál regulátoru Model: SR02 ---

2 Obsah balení: 1) LED regulátor 1 ks

3 Gratulejeme! Gratulujeme Vám, že jste si pořídili LED regulátor k solárnímu ohřívači vzduchu od společnosti PAVLŮ Complex, s.r.o. Pro Vaši bezpečnost doporučujeme nejprve pročíst bezpečnostní pokyny v zadní části tohoto dokumentu. Parametry regulátoru Název regulátoru: SR02 Maximální vstupní napětí: 24V, DC Provozní teplota: (-10 C) (+60 C) Maximální výkon připojeného ventilátoru: 8W Stupeň krytí: IP20 Nastavená hystereze pro min. i maximální teplotu: 3 C Tento regulátor slouží pro řízení provozu solárních ohřívačů vzduchu od společnosti PAVLŮ-Complex, s.r.o.. Součástí dodávaného zařízení jsou jak externí čidlo teploty umístěné ve Vašem solárním ohřívači podporujícím tuto funkci, tak rovněž čidlo teploty umístěné v krabičce regulátoru. Regulátor Vám nabízí mnoho funkcí, mezi něž patří např. kontrola teploty vzduchu v ohřívači, podle níž spíná ventilátor ohřívače. Toto je docíleno pomocí neustálého porovnávání aktuální teploty v ohřívači a v místnosti. Regulátor tak kontroluje, aby byl do místnosti vháněn vždy jen teplejší vzduch nežli je teplota vzduchu v pokoji. Dále regulátor podporuje vypnutí ventilátoru solárního ohřívače v případě, že v místnosti stoupne teplota nad teplotu nastavenou. Na druhé straně umožňuje spuštění ventilátoru prakticky v jakémkoli okamžiku, kdy dopadá na fotovoltaický panel solárního ohřívače dostatek slunečního záření. Při využití této funkce regulátor nebere ohled na teploty v ohřívači či místnosti a umožňuje tak maximální ventilaci Vašich prostor až do dosažení maximální teploty v pokoji.

4 Prvky regulátoru Regulátor se skládá ze základního plastového pouzdra, v němž je umístěn tištěný spoj s konektory. Z čelní strany je viditelný LED podsvícený displej a ovládací tlačítka. MOT1: mód1 MOT2: mód2 T+: kladná elektroda teplotního čidla T-: záporná elektroda teplotního čidla V-: záporná elektroda FV panelu V+: kladná elektroda FV panelu Tlačítka: 1) Hlavní vypínač slouží k vypnutí a zapnutí regulátoru 2) Přepínání mezi automatickým a manuálním módem- přepne do požadovaného režimu kontroly panelu- AUTOMATIC nebo MANUAL 3) Přírůstkové tlačítko- slouží k manuální regulaci otáček ventilátoru+, slouží k zvýšení hodnoty nastavené cílové pokojové teploty+ 4) Úbytkové tlačítko- slouží k manuální regulaci otáček ventilátoru-, slouží k snížení hodnoty nastavené cílové pokojové teploty- 5) Tlačítko SET- používá se pro nastavení požadované pokojové teploty

5 Zapojení regulátoru 1) Zastiňte fotovoltaický panel ohřívače. Díky tomu nebude panel vyrábět el. energii. 2) Zatlačením na rámeček ve spodní části regulátoru odpojte zadní kryt regulátoru. 3) Přiveďte k místu umístění regulátoru černý kabel vycházející z panelu. Tento kabel obsahuje šest různě barevných vodičů. 4) Zapojte vodiče do konektoru dle následujícího obrázku. Do každého z konektorů nejprve zatlačte pomocí malého šroubováku, poté zasuňte vodič do svorky a následně konektor přitlačte zpět. 5) Připevněte zadní kryt do Vámi zvoleného místa. 6) Zacvakněte přední část regulátoru do zadního rámečku na zdi. 7) Odstiňte fotovoltaický panel ohřívače. Tipy pro umístění regulátoru - Regulátor umístěte do výšky cm nad podlahou. - Regulátor umisťujte pouze do prostor s platnými stavebními a elektrotechnickými normami. - Regulátor neumisťujte poblíž otevřeného okna, poblíž výstupního difuzoru solárního ohřívače, do míst s přímo dopadajícími slunečními paprsky, do míst s přílišným ochlazením a do míst, které by mohly zkreslovat hodnotu pokojové teploty.

6 Ovládání regulátoru 1) Zapnutí: Pomocí zmáčknutí tlačítka ON OFF zapněte regulátor. Regulátor bude podsvícený a bude zobrazovat hodnoty pouze při dostatečném slunečním svitu dopadajícím na FV panel solárního ohřívače vzduchu. 2) Zmáčkněte tlačítko MODE pro výběr automatického či manuálního módu provozu. Spínání ventilátoru v závislosti na rozdílu teplot v solárním ohřívači a v místnosti Možnost redukce otáček ventilátoru MANUAL NE, ventilátor běží neustále v případě dostatečného slunečního záření dopadajícího na FV panel. Ventilátor se vypne při dosažení nastavené pokojové teploty. ANO, pomocí tlačítek UP a DOWN. Redukce v deseti stupních. AUTOMATIC ANO, sepne ventilátor pokud je teplota v panelu vyšší alespoň o 3 stupně nežli je teplota v místnosti. Ventilátor se vypne při dosažení nastavené pokojové teploty. NE, otáčky jsou maximální dle dopadajího záření na FV panel. Displej regulátoru v manuálním módu Displej regulátoru v automatickém módu

7 3) Nastavení požadované teploty v místnosti: Podržte cca 3 vteřiny tlačítko SET. Na displeji v oblasti hodnoty INTERIOR (T) začne blikat hodnota nastavené teploty. Chcete-li nastavenou hodnotu změnit, učiňte tak pomocí tlačítek UP nebo DOWN. Pomocí tlačítka DOWN snižujete hodnotu požadované teploty, pomocí tlačítka UP tuto hodnotu zvyšujete. Celou akci potvrďte pomocí tlačítka SET. Bezpečnostní pokyny Nemáte-li dostatečné schopnosti pro připevnění a zapojení regulátoru, přenechejte tuto práci odborníkovi. Chraňte obsah balení před dětmi. Během instalace a obzvlášť při vrtání díry (děr) pro uchycení regulátoru si dávejte pozor, abyste nenarušili vedení obvodů elektrorozvodů, vedení plynu, vody nebo dalších infrastrukturních prvků objektu. Regulátor neumisťujte do míst s rizikem výskytu ohně a výbuchu, nevystavujte vlhkosti, vodě a nadměrnému teplu. Používejte jen originální díly a příslušenství od distributora. Ujistěte se, že kabel regulátoru není přerušen a jeho izolace není poškozena. Ujistěte se, že před manipulací a při zapojování šestivodičového kabelu není fotovoltaický panel pod napětím! Line-li se z regulátoru neobvyklý zápach, kouř či zvuk, ihned přístroj vypněte a kontaktujte servisní středisko distributora. Na připevněný regulátor nezavěšujte žádné předměty.

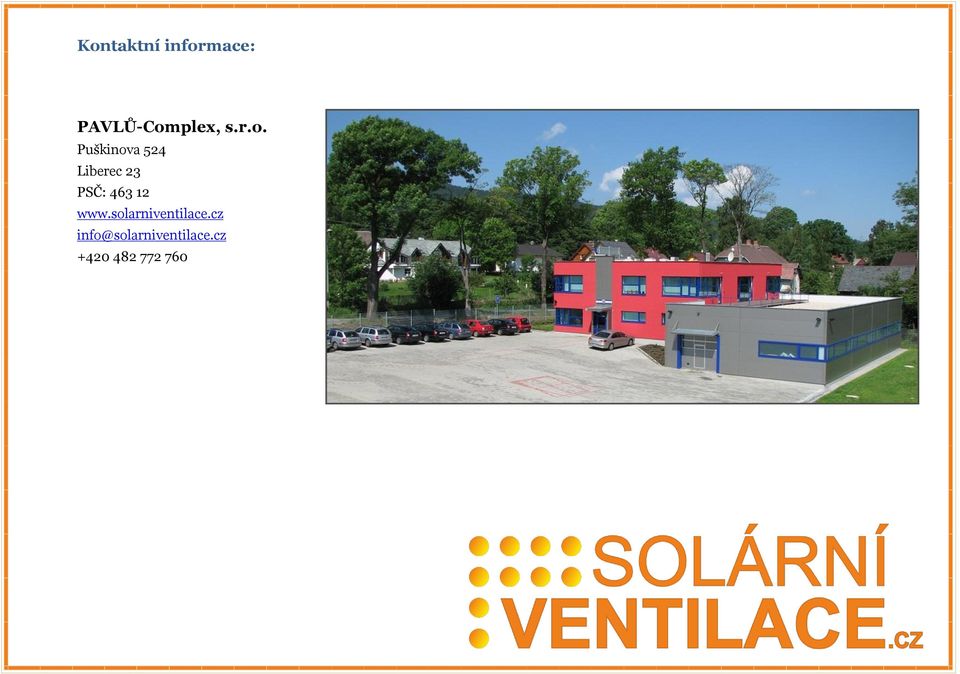

8 Kontaktní informace: PAVLŮ-Complex, s.r.o. Puškinova 524 Liberec 23 PSČ:
